Расположение и расчет арматуры в ленточном фундаменте

Как правильно армировать — пошаговая инструкция

Связывание арматуры для остова делается либо сразу в опалубке, либо за ее пределами с последующей установкой в местах использования.

Этапы вязки «скелета» фундамента:

• 1 этап. Выкладывание поперечных стержней с длиной на 100 мм меньше, чем ширина фундамента.
• 2 этап. Выкладывание двух нижних хлыстов продольной арматуры. В два этапа создается нижний пояс.
• 3 этап. Установка вертикальных опор в местах соединения с высотой на 100 мм меньше, чем высота готового фундамента.
• 4 этап. К вертикальному каркасу крепится верхний пояс, который делается с использованием пунктов первых двух этапов.

Независимо от того, где происходит вязка: непосредственно в опалубке или же отдельно с последующей установкой в опалубку – последовательность шагов неизменна. Если части каркаса собираются отдельно, то их необходимо хорошо связать между собой непосредственно в опалубке.

Как правильно гнуть арматуру?

Правильность работы с инструментами, которые способны согнуть металлические основы для дальнейшего использования в процессе армирования, позволяет создавать правильные и надежные гнутые элементы костяка.

Чтобы согнуть металлический прут существует два способа:

• Горячая гибка – место сгиба нужно раскалить до 700-900 градусов при помощи паяльной лампы, после ударами кувалды или молотка согнуть до нужного угла.
• Холодная гибка – предполагает использование специального станка. Некоторые хлысты можно гнуть руками (до 8мм), либо при помощи рычага, но при этом нужно контролировать угол изгиба.

Раскрой

Если диаметр прутьев не превышает 12 мм, для резки применимы ножовка по металлу, либо ленточная пила. Если диаметр штырей больше 12 мм, лучше применять «болгарку» со специальной насадкой, предназначенной для «мягкой» стали.

Автоматический инструмент способствует ускорению строительно-монтажных работ, но требует аккуратной работы, чтобы избежать травматизма.

Расположение

Арматура должна отступать от края фундамента вовнутрь на 50-60 мм. Это предотвратит коррозию металла внутри фундамента и создаст защитный слой из бетона. Глубже делать не рекомендуется, так как остов перестанет выполнять свои функции и противостоять внешним воздействиям среды на бетон.

Для создания цельносвязанного каркаса необходимо соединять вертикальные и поперечные стержни одним хомутом.

Как правильно уложить продольную арматуру?

Продольная арматура должна обеспечивать равномерность распределение деформационных сил по всему фундаменту. То есть она делает бетон работоспособным. В п. 7.3.6 СНиП 52-01-2003 указывается, что шаг между продольными армирующими прутами нужно рассчитывать исходя из их типа (стены, плиты перекрытия, балки, колонны), а также высоты и ширины поперечного сечения.

Но при этом расстояние между продольными прутками не должно быть более 400-500 мм. При укладке следует использовать целые хлысты без соединений, удлиненные на 1,5-2 метра для того, чтобы сделать загибы по углам. Это повысит их прочность.

Укладка поперечной

Правила поперечного армирования рассмотрены в п. 7.3.7 СНиП 52-01-2003. Вертикальная и поперечная арматура размещается с отступом до 300 мм друг от друга.

Но при этом это расстояние не должно быть меньше половины высоты основания. Она забирает на себя часть поперечной нагрузки, которая воздействует на бетон и предупреждает формирование наклонных трещин.

Процесс вязки

Для вязки существует специализированная «вязальная» проволока

Чтобы правильно выбрать необходимый материал, нужно обратить внимание на его состав. В состав вязальной проволоки входит низкоуглеродистая сталь

Отличается она белым цветом.

В процессе связывания достаточно приобрести проволоку диаметром от 1,0 до 1,4 мм. Если использовать минимальную толщину, то материал легко рвется. При использовании более толстой продукции в процессе монтажа будет сложно ее скручивать.

Для вязки двух элементов остова необходимо подготовить отрезы длиной 250-500мм, для соединения трех штырей нужны отрезы не менее 500мм. Отрезаемая длина зависит от диаметра связываемых материалов. При связывании нескольких элементов, вязальную проволоку следует складывать пополам.

Углы основания

Чтобы обеспечить гармоничный переход двух векторов разной нагрузки, нужно правильно произвести армирование углов. В этом случае применимы гнутые элементы.

При достаточной длине продольных стержней лучше будет завести хлысты за угол на 600-700мм. Цельные элементы значительно повысят прочность отдельных хомутов.

При этом шаг пояса из вертикальной и поперечной арматуры должен составлять ½ шага прямых участков ленточного фундамента.

Армировка мелкозаглубленной ленты

Вопрос о необходимости армирования мелкозаглубленного ленточного фундамента (МЗЛФ), задается часто. Чтобы расставить все точки над «i», поясним некоторые моменты, которые обозначены в СНиПах.

1. Если сооружается одноэтажное здание высотою не более 10 м с пониженной степенью ответственности на любых грунтах. Армировать фундамент нет необходимости.
2. При сооружении зданий выше 10 м при нормальном втором уровне ответственности. А это жилые и общественные здания с несколькими квартирами. Армирование проводить надо обязательно. При этом шаг расположения армирующих рядов составляет не менее 20 см.

В проектах конструкций легких строений часто указывается способ армирования в виде закладки одной сетки по типу плитного фундамента. Это в корне неверно, потому что по центру ленточного фундамента (даже малозаглубленного) нагрузки незначительны. Они располагаются по краям ленты.

Именно поэтому рабочее армирование является главным в плане несущей способности. Именно поэтому стержни располагаются от краев бетонной конструкции на расстоянии 5 — 10 см, а не 30 или 40. Именно они имеют самый большой диаметр по сравнению с вертикальными и поперечными элементами.

Расчет количества арматуры для фундамента

Не редко случается так, что арматуру привезли на строительный участок, а когда начинают вязать каркас, оказывается, что ее не хватает. Приходится докупать, платить за доставку, а это уже дополнительные расходы, которые в строительстве частного дома совсем не желательны.

Для того чтобы такого не случилось, необходимо грамотно произвести расчет количества арматуры для фундамента.

Допустим, у нас есть такая схема фундамента:

Давайте попробуем рассчитать количество арматуры для такого ленточного фундамента.

Расчет количества продольной арматуры

Для того, чтобы рассчитать необходимое количество продольной арматуры для фундамента, можно воспользоваться грубым подсчетом.

Для начала необходимо найти длину всех стен фундамента, в нашем случае это будет:

6 * 3 + 12 * 2 = 42 м

Так как у нас 4-х стержневая схема армирования, необходимо полученное значение умножить на 4:

Мы получили длину всех продольных стержней арматуры, но не стоит забывать, что:

Для того чтобы учесть этот запуск, существует два способа:

• Составить схему расположения прутов и рассчитать количество таких стыков
• Прибавить около 10-15% к полученной цифре, как правило, этого бывает достаточно.

Воспользуемся вторым вариантом и для того чтобы сделать расчет количества продольной арматуры для фундамента нам необходимо к 168 м прибавить 10%:

Это мы подсчитали количество только продольной арматуры диаметром 12мм, теперь давайте проведем расчет количества поперечных и вертикальных стержней в метрах.

Расчет количества поперечной и вертикальной арматуры для ленточного фундамента

Для расчета количества поперечной и вертикальной арматуры снова обратимся к схеме, из которой видно, что на один «прямоугольник» будет уходить:

0,35 * 2 + 0,90 * 2 = 2,5 м.

Я специально взял с запасом не 0,3 и 0,8, а 0,35 и 0,90 для того чтобы поперечная и вертикальная арматуры немного выходили за получившийся прямоугольник.

Важно: Очень часто при сборке каркаса в уже выкопанной траншее, вертикальную арматуру ставят на дно траншеи, а иногда еще и немного забивают ее в землю, для лучшей устойчивости каркаса. Так вот это необходимо будет учесть, и тогда нужно будет в расчете брать не 0,9м длину вертикальной арматуры, а увеличить ее примерно на 10-20см

Теперь давайте подсчитаем количество таких «прямоугольников» во всем каркасе, учитывая, что на углах и в месте стыковки стен ленточного фундамента будет по 2 таких «прямоугольника».

Для того, чтобы не мучиться с расчетом и не запутаться в куче цифр, можно просто нарисовать схему фундамента и пометить на ней, где у Вас будут расположены «прямоугольники», затем подсчитать их.

Давайте для начала возьмем самую длинную сторону (12 м) и подсчитаем на ней количество поперечной и вертикальной арматуры.

Как видно из схемы у нас на стороне 12 м есть 6 наших «прямоугольников» и две части стены по 5,4 м, на которой будет располагаться еще по 10 перемычек.

Таким образом, у нас выходит:

6 + 10 + 10 = 26 шт.

26 «прямоугольников» на одной стороне 12 м. Аналогичным образом считаем перемычки на стене 6 м и получаем, что на одной шестиметровой стене ленточного фундамента будет 10 перемычек.

Так как 12-ти метровых стен у нас две, а 6-ти метровых – 3, то

26 * 2 + 10 * 3 = 82 штуки.

Помните, у нас по расчету на каждый прямоугольник выходило по 2,5 м арматуры:

Итоговый расчет количества арматуры

Мы определили, что нам необходима продольная арматура диаметром 12 мм , а поперечная и вертикальная будет диаметром 8 мм .

Из предыдущих расчетов мы выяснили, что продольной арматуры нам необходимо 184,8 м , а поперечной и вертикальной – 205 м .

Очень часто случается так, что остается много обрезков арматуры небольших размеров, которые никуда не подойдут. Учитывая это, необходимо покупать арматуры немного больше чем получилось при расчете.

Следуя вышеизложенному правилу, нам необходимо купить 190 – 200 м арматуры диаметром 12 мм и 210-220 м арматуры диаметром 8 мм.

Если арматура осталась – не переживайте, в процессе строительства она вам еще ни один раз пригодится.

Материалы для армирования

Основным материалом для арматуры является сталь. Использование стальных стержней достаточного диаметра позволяет создать прочный арматурный каркас, компенсирующий воздействие вертикальных деформаций почвы. Самый популярный вариант – арматурные прутки толщиной 12 мм. Преимуществами стали считаются:

• длительный эксплуатационный срок;
• устойчивость к сильным нагрузкам;
• хорошую электропроводимость (при сильных морозах есть возможность прогревания путём пропускания по стержням электрического тока);
• доступная стоимость.

Диаметр арматуры и ее количество в армокаркасе

В частном домостроении редко используют ширину фундамента больше 50 см. Этот показатель играет важную роль в расчете армирующего каркаса. Потому что при такой ширине достаточно установить две вертикальные арматурные сетки по краям траншеи и связать их между собой поперечными элементами. Соответственно продольные стержни должны быть уложены в два ряда около стен траншей. Глубина заложения фундамента определяет количество продольной арматуры, уложенной в несколько рядов в направлении сверху вниз. Величина глубины определяет количество арматурных прутков в двух решетках.

1. В СНиПе четко прописано (раздел 7.3): расстояние между арматурными элементами каркаса не должна быть меньше их диаметра.
2. Количество определяется из расчета площади сечения фундамента. А точнее, суммарная площадь сечения всех уложенных вдоль траншей стержней не должна превышать 0,1% от площади сечения фундаментной конструкции.

Чтобы разобраться, рассмотрим пример. Пусть сооружается ленточный фундамент шириною 50 см и глубиною 1 м. Площадь сечения – 1х0,5=0,5 м². 0,1% от этого значения – 0,5х0,001=0,0005. Это площадь сечения арматурных прутьев, лежащих в продольном направлении.

Теперь несколько нюансов. Арматура каркаса укладывается не по краям фундамента, а на определенном расстоянии от его плоскостей. Расстояние варьируется в диапазоне 5-8 см с каждой стороны. Если взять за основу 5 см, получается, что каркас будет иметь размеры по ширине 40 см, по высоте 90 см. Нас интересует высота укладки продольных стержней, где 90 см разделяются на равные отрезки. Шаг установки арматуры варьируется в пределах 20-30 см, можно рассчитать, сколько рядов в арматурном каркасе будет располагаться по высоте. Если через каждые 30 см, то 4 ряда, если через 20 см, то 5. Можно собрать решетки с шагом 45 см, тогда будет лишь 3 ряда. Но придется использовать арматуру большого диаметра.

Схема расположения арматурных стержней в каркасе

Пусть будет шаг установки 30 см. Значит, по вертикали укладывается 4 ряда, так как решеток 2, то в общем будет 8. Получается, восемь рядов арматурных стержней по площади сечения равны 0,0005 м². Чтобы узнать площадь сечения одного прута, надо 0,0005:8=0,0000625 м².

Теперь по формуле площади круга вычисляется диаметр арматуры. Формула круга: S=πD²/4. Из этого выводится формула диаметра: D= 4S/π, «π» — Архимедово число, равное 3,14. Вставляем значения и получаем: D= (4х0,0000625)/3,14= 0,00008=0,009 м. Переводим в миллиметры: 0,009х1000=9 мм. Это и есть расчетный диаметр армокаркаса ленточного фундамента с заданными параметрами. Теперь по сортаменту стальной арматуры выбираем ближний больший, это 10 мм.

Обратите внимание, если бы был выбран шаг установки арматуры 20 см, тогда при расчете выявилось бы, что для армокаркаса потребовались арматурные стержни диаметром 8 мм. Изменяя шаг установки элементов армирующего каркаса, изменяется их диаметр. Две позиции, связанные между собой напрямую

Две позиции, связанные между собой напрямую.

Что касается вертикальных прутьев, то они устанавливаются с тем же шагом, что и продольные. Что касается диаметра, то лучше не экономить и брать материал с тем же диаметром. А вот на поперечных можно сэкономить. Для них используется гладкая арматура диаметром ниже основных элементов.

Практические советы

Есть несколько способов, с помощью которых можно ускорить и облегчить процесс вязки и при этом улучшить качество конструкции и уменьшить расход материалов.

Для распорок согните арматуру в виде буквы «П». Для этого можно за пару часов сделать элементарный станок, а пригодится он не только для гибки прутков. Для начала нужно согнуть один образец, проверить его размеры и только потом, используя образец в качестве шаблона, заготовить все соединения. Такие распорки намного легче вязать, они сразу держат нужный размер конструкции. Еще один плюс – сокращается расход дорогостоящего материала. На первый взгляд, экономия кажется несущественной, максимум десять сантиметров на одном соединении. Но если умножить десять сантиметров на количество штук и на цену арматуры, то получится очень «приятная» сумма.

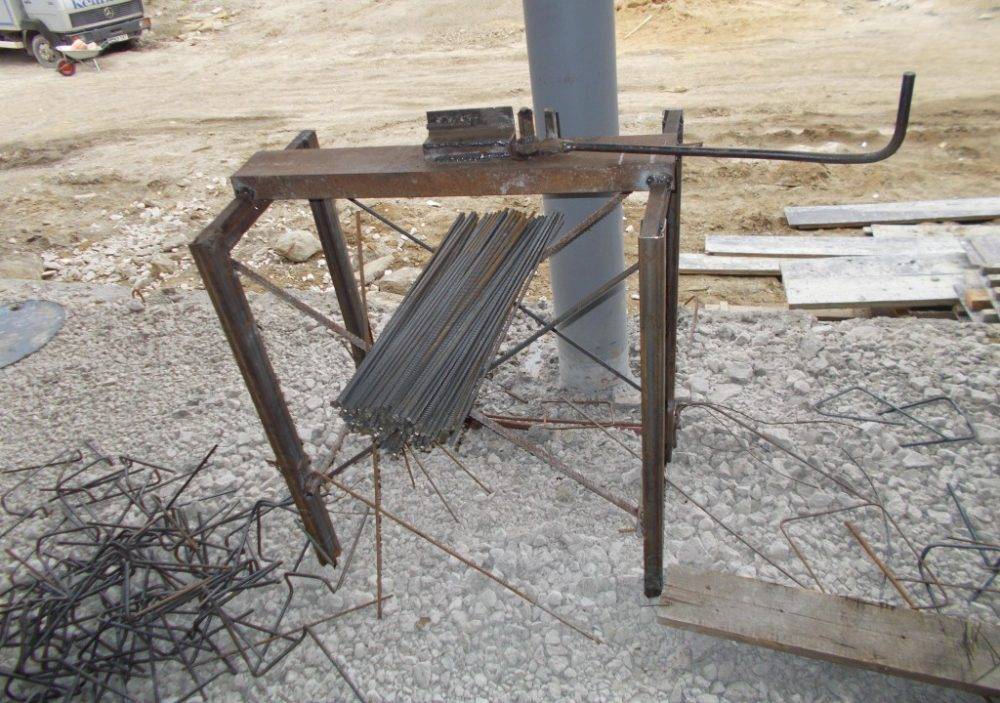

Самодельный станок для гибки арматуры

Гнутая арматурная сетка

Для распорок можно использовать арматуру меньшего диаметра и необязательно дорогую строительную периодического профиля. Подойдут даже металлические прутки или катанка соответствующего диаметра.

Несколько слов можно сказать о предварительно нагруженном армировании. Это сложный метод, позволяющий значительно улучшить все показатели ленточного фундамента без увеличения количества арматуры. Сущность метода состоит в предварительном нагружении прутков усилиями противоположными тем, которые будут действовать на конструкцию во время эксплуатации фундамента. К примеру, если пруток будет работать на растяжение, то его предварительно сжимают и т. д.

Строительные работы до начала процесса

Перед началом армирования необходимо сделать чертеж фундамента. Он должен подпирать внешние стены и несущие внутренние перегородки. После производится расчет арматурного каркаса.

Перед непосредственным началом строительных работ по вязке скелета необходимо:

1. Выкопать траншею – согласно расположению и размерам чертежа.
2. Собрать опалубку внутри траншеи из подходящих материалов.
3. Организовать песчаную подушку в качестве подложки для равномерности распределения бетона.

Как армировать фундамент ленточного типа

Основной компонент фундамента – бетон – прочный и надежный строительный материал. Но глыба из него, сколь бы качественный цемент не использовался для изготовления, быстро раскрошится. Усиливают бетонную конструкцию металлическими прутьями или стеклопластиковой добавкой. Этот процесс, без которого устройство ленточного фундамента теряет всякий смысл, называется армированием.

Технология не требует фундаментальных научных знаний, но базовые строительные навыки потребуются. Нюансов укрепления основы дома много, их нужно внимательно изучить:

• расположение и размер стальных стержней,
• расстояние между ними и способы крепления,
• составление схемы и сметы,
• оборудование и стройматериалы.

Требования к фундаменту и арматуре

В зданиях живут и работают люди. Жилье должно быть безопасным и комфортным, поэтому СНиП (строительные нормы и правила) и СП (строительные правила) предъявляют к домам жесткие технические требования. Они относятся к конструкции, коммуникациям, пожарной безопасности и фундаментам – основе здания. Последний принимает на себя вес постройки, перераспределяет его, передает на твердые пласты земли.

Главные требования, предъявляемые к фундаменту:

• обладает прочностью, долговечностью, морозостойкостью;
• должен сопротивляться годичным температурным колебаниям;
• устойчив к грунтовым и агрессивным водам;
• не должен опрокидываться вокруг одной из граней и скользить в плоскости подошвы.

Такая фундаментная база выполняется как непрерывная лента под всеми капитальными стенами здания либо в виде перекрестных ж/б балок под колоннами. Свойства ленточных нулевых циклов обеспечиваются армировкой – силовым поясом.

Какие требования к арматуре:

• Под одноэтажные постройки берут стальной прут сечением 10-24 мм. Материал большего сечения экономически не оправдан – его качества не будут максимально использованы.
• Выбирают круглый рифленый профиль, который лучше соединяется с цементно-песчаной смесью. Прут без рифления используют только как поперечные перемычки.
• Если на стройплощадке грунт однородный, допустимо сечение арматуры 10-14 мм. При разных почвах нагрузка на фундаментную базу увеличивается – пруты берут до 16-24 мм в диаметре.

Арматура с рифлением обеспечивает долгий срок службы конструкции. Рассчитать арматурный каркас для ленточного фундамента сложно. Часто застройщики поручают это специалистам, а вязку арматуры и заливку бетона выполняют самостоятельно.

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м)   небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

• h – высота фундамента (900 мм);
• w – ширина фундамента (400 мм);
• Sₒ – площадь поперечного сечения фундамента;
• Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
• r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
• D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

• L – длина фундамента (8000 мм);
• W – ширина фундамента (5000 мм);
• P – периметр;
• N – количество продольных элементов (в нашем случае 6 штук);
• X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.
5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3. Вариант № 3

Вариант № 3

1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Советы

Следует ознакомиться с многократными ошибками, которые допускают неопытные мастера при выполнении армирования без соблюдения определенных правил.

• Первоначально необходимо разработать план, по которому в дальнейшем будут выполняться вычисления по определению нагрузки на фундамент.
• Во время изготовления опалубки не должно образовываться никаких щелей, в противном случае через эти отверстия будет вытекать бетонная смесь и снизится прочность конструкции.
• На почву обязательно нужно выполнить гидроизоляцию, при ее отсутствии снизится качество плиты.
• Запрещается, чтобы арматурные прутья контактировали с почвой, такой контакт приведет к появлению ржавчины.

• Если решено выполнять армирование каркаса методом сварки, то лучше употребить прутья с индексом С. Это специализированные материалы, которые предназначены для сварки, поэтому под влиянием температурных режимов не теряю свои технические характеристики.
• Не рекомендуется применять гладкие прутья для армирования. Бетонному раствору не за что будет закрепиться, а сами стержни будут в нем скользить. При движении грунтов такая конструкция растрескается.
• Устраивать углы посредством прямого пересечения не рекомендуется, арматурные изделия гнутся очень тяжело. Иногда при армировании углов приходят к хитростям: раскаляют металлическое изделие до податливого состояния либо при помощи болгарки подпиливают конструкции. Оба варианта запрещены, ведь при данных процедурах материал теряет свою прочность, что в дальнейшем приведет к негативным последствиям.

Как работает арматура

Арматурой в строительстве принято называть стержни различных диаметров и форм для противодействия сжимающим и растягивающим нагрузкам, внутренним и наружным. Деление на виды, классы и группы зависит от заданных арматуре свойств и характеристик.

Разделение на группы арматуры зависит от характеристик:

• материал изготовления;

• форма профиля;

• способ использования;

• техника монтажа;

• назначение.

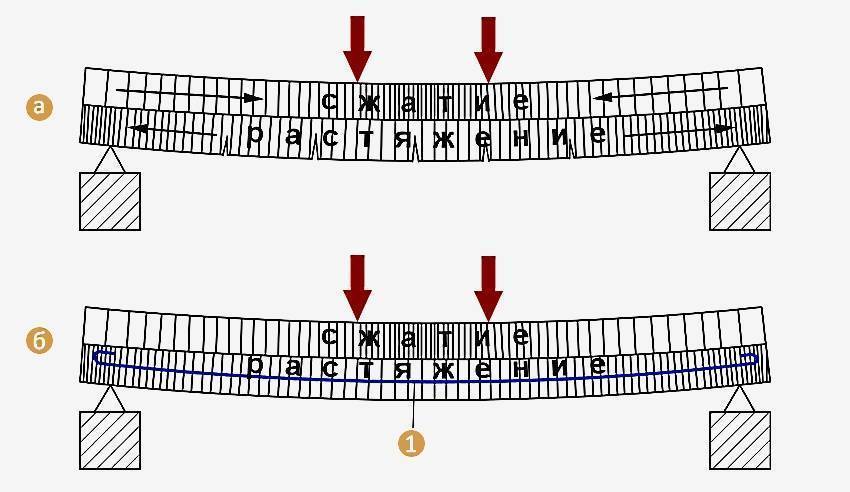

В устройстве фундаментов важно пространственное расположение арматуры. Продольно ориентированные арматурные элементы работают на минимизацию образования трещин, перераспределяя на себя нагрузку на поверхность продольно направленных конструкций. Поперечная арматура связывает бетон в зоне сжатия с арматурой продольной, перераспределяя и снижая нагрузки

Поперечная арматура связывает бетон в зоне сжатия с арматурой продольной, перераспределяя и снижая нагрузки.

Зачем нужна арматура: сверху просто бетонная балка, а снизу – армированная

При изучении маркировки арматурной стали практическое значение для частного застройщика имеют обозначения С и К после числового значения предела текучести

Индекс С говорит о возможности сварки арматуры, отсутствие этого индекса означает нежелательность сварки из-за хрупкости соединения. Обозначение К указывает на повышенную стойкость арматуры к коррозии.

Как выбрать бетон

Требования СНиП к бетону достаточно жесткие.

Регламентируются все рабочие параметры материала:

• Степень прочности на сжатие и осевое растяжение.
• Морозостойкость.
• Водонепроницаемость.

Для жилых домов малоэтажной кирпичной или подобной застройки оптимальный вариант — бетон марки М300. При использовании легких ячеистых или пористых материалов (пенобетон, керамзитобетон) допускается применение менее прочного и плотного бетона — марок М200 и даже М150.

Более прочные сорта используются для ответственных или многоэтажных объектов. Например, бетон М400 допускается применять для отливки фундамента по жилые здания высотой до 20 этажей.

Как правильно изготовить каркас?

Прежде чем приступать к армированию ленточного фундамента, чертежи подходящих каркасов следует изучить. Ведь от прочности каркаса зависит, будет ли основание служить многие десятилетия или же покроется трещинами в первую же весну из-за сезонного колебания уровня почвы.

Схема армирования ленточного фундамента

Чтобы не ошибиться при изготовлении, необходимо запомнить несколько правил:

1. Напуск (расстояние от места вязки до края прута) должен составлять не менее 5 сантиметров.
2. На угловых соединениях перпендикулярно идущие пруты должны быть связаны между собой – ни в коем случае нельзя использовать два отдельных блока, не соединенных между собой. Идеальным решением станут углы, изготовленные из загнутой арматуры – такая схема армирования фундамента наиболее надежна. Но для этого нужно иметь специальное оборудование, если арматура имеет диаметр 14 и более миллиметров, меньшие диаметры можно согнуть и в домашних условиях.
3. Соединения при помощи проволоки должны быть плотными – если используете вязальный крючок, то затягивайте проволоку до упора, чтобы не оставалось свободного места между хомутом и основной арматурой. Так же проверяйте рукой, если хомут двигается от прикасания, следует сделать дополнительную завязку проволокой.
4. Перехлест при армировании должен быть равен 40-50 диаметрам арматуры. Должна быть разбежка межу соседними стыковочными прутами, и верхним и нижним слоем, согласно проекту.
5. Армирующий каркас должен, в опалубке стоять ровно. Также необходимо позаботится о защитном слое бетона для арматуры, сделать согласно требованиям чертежа. Следует помнить, что минимальный защитный слой равен диаметру арматуры.

Схема армирования углов

Схема армирования примыкания

Как видите – правила максимально просты. Но об их существовании некоторые неопытные строители не подозревают или забывают. Это приводит к тому, что технология армирования ленточного фундамента нарушается и срок его службы существенно снижается.

Использование вязального крючка

Перед тем как армировать ленточный фундамент, стоит узнать, как пользоваться рабочим инструментом. Специальный пистолет редко используют для частного домостроения, польку такое оборудование требует дополнительных затрат. Вкладываться в инструмент выгодно только для выполнения заказов, а не при возведении одного дома.

По этой причине наиболее распространенным инструментом для вязки в частном домостроении стал крючок. Пользоваться им будет проще, если заранее подготовить специальные шаблоны. Такая деталь работает как верстак и существенно облегчает работу. Дело пойдет быстрее. Чтобы изготовить шаблон требуются деревянные бруски, ширина который составляет около 30—50 см, а длина не может быть больше 3 м, поскольку такой верстак неудобно использовать.

Самый распространенный способ вязки – крючком

В деревянном приспособлении нужно просверлить пазы и отверстия, которые повторят очертания стержней в каркасе. В такие отверстия заранее раскладывают куски вязальной проволоки длиной по 20 см, а после этого фиксируют пруты армирования.

Для того чтобы понять технологию вязки, можно рассмотреть примеры. При строительстве потребуется два варианта: для перекрестий (когда элементы расположены перпендикулярно друг другу) и для соединений внахлест. В ленточном фундаменте чаще нужна вторая технология, при возведении плитной конструкции наиболее актуальной будет первая.

Способы вязки

Чтобы соединить уложенный каркас в единое целое при соединении внахлест, крючком следует пользоваться в таком порядке:

соединения выполняют в нескольких местах по длине стыка, месторасположение проволоки назначают так, чтобы она находилась в углубленной части профиля арматуры; проволоку складывают пополам и укладывают под местом соединения; с помощью крючка поддевают петлю; свободный конец подводят к инструменту и накладывают на него с небольшим перегибом; начинают вращать крючок, закручивая проволоку; осторожно вынимают инструмент. На одно соединение внахлест процедуру повторяют 3—5 раз

Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов

На одно соединение внахлест процедуру повторяют 3—5 раз. Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов.

Грамотное соединение каркаса позволит гарантировать надежность, прочность и долговечность опорной части здания.

Расчет арматуры для ленточного фундамента частного дома

На сегодняшний день ни одна строительная площадка, будь то малоэтажное строительство или небоскреб, не обходится без использования арматуры. А для фундаментов одно- двухэтажных частных домов она вообще не заменима.

Но, к сожалению, не все знают, как правильно рассчитать и экономично использовать арматуру при заложении фундамента для дома.

Многие считают, что сечение и количество металлических прутов в заложенном фундаменте не играет особой роли, и используют все, что попадется под руку, от вязальной проволоки, до металлических труб. Но такое попустительство, может плохо сказаться в будущем, как для самого фундамента, так и для дома, стоящем на нем.

Для того чтобы Ваш будущий дом прослужил вам долгие годы, необходимо чтобы фундамент этого дома был достаточно прочным и долговечным, а огромную роль в этом играет правильный расчет арматуры для фундамента.

В этой статье мы будем проводить расчет металлической арматуры, если Вам необходимо подсчитать стеклопластиковую арматуру, то необходимо будет учитывать ее особенности.

Расчет арматуры для ленточного фундамента частного дома не так сложен, как кажется на первый взгляд, и сводится всего лишь к определению необходимого диаметра арматуры и ее количества.
