Как сделать опалубку: изготовление и установка для разных целей

Несъемная опалубка для ленточного фундамента

Несъемная опалубка для ленточного фундамента

Опалубка для монолитной плиты может быть не только деревянная. Для несъемной опалубки применяются также профилированный металл, листы ДВП. В интернете вы найдете занимательные фото и видео того, как делать опалубку для фундамента даже из обычных кирпичей и из старых железобетонных плит. Какой материал выбрать, как ставить, что установить — все в вашей власти.

Последние открытия химии принесли новые материалы. Это зарубежные технологии строительства. Все больший интерес у многих потребителей вызывает опалубка для фундамента из пенополистирола. Как делается опалубка для фундамента по несъемной технологии из полистирола?

• Данный материал позволяет сделать опалубку наиболее быстро.
• Опалубка собирается из готовых фабричных блоков.
• Не надо ничего выравнивать, выставлять, подгонять.
• Опалубка, в том числе углы, собирается из пенопластовых деталей, как конструктор ЛЕГО.
• Многим интересно — как сделать круглую опалубку? Выставление кривых и закруглений при традиционном способе — самая трудная задача. Поставщики полистирольной несъемной технологии предлагают такие готовые закругления.
• К преимуществам данного вида опалубки можно отнести и хорошее утепление плюс гидроизоляцию. Опалубка не съемная, фундамент навечно останется в пенопластовой «шубе». И дом на таком фундаменте меньше промерзает.

Изготовление опалубки (пошаговая инструкция)

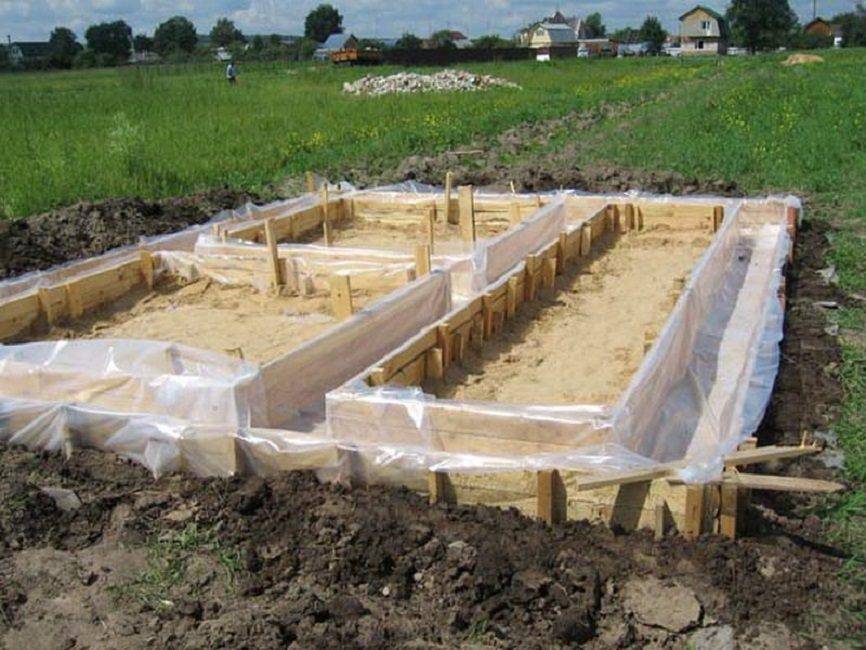

Изготовление опалубки

Устройство фундамента включает в себя изготовление опалубки. Изготовить, а потом установить её на строительной площадке самостоятельно вполне возможно, выполняя несложные правила.

Щитовая

Перед работами по изготовлению формы необходимо:

1Подготовить инструмент: рулетка, уровень (простой – 1 м, водяной – 10 м), молоток, шуруповерт, саморезы по дереву

2Выполнить расчет материала

3Приобрести материал: доска обрезная, брус 50*50 мм, шпильки металлические ф10 мм с шайбами и гайками

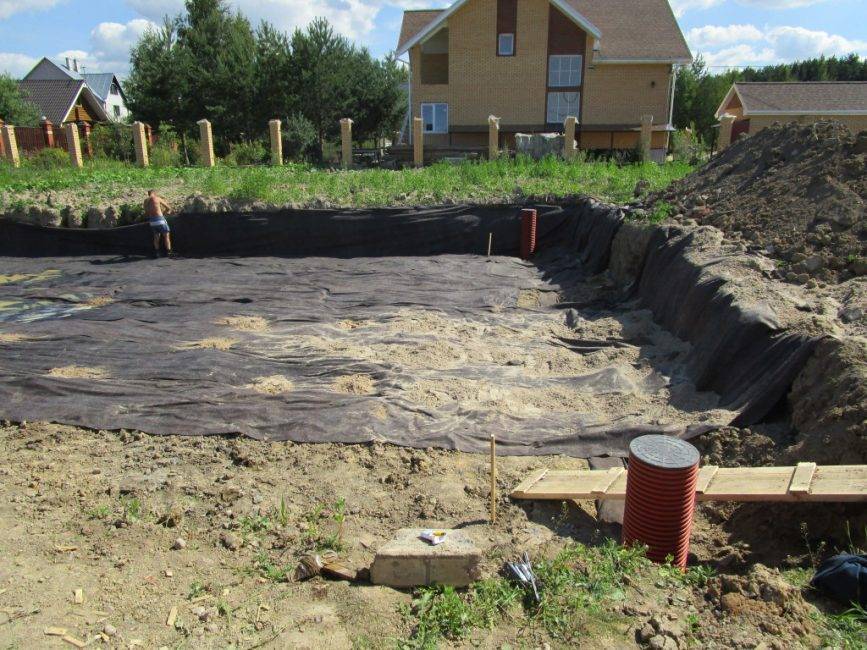

Котлован под фундамент

1ШАГ 1

Котлован. Приступая к работам необходимо подготовить котлован будущего фундамента. Копать траншеи нужно на 5-10 см шире, чтобы после установки и раскрепления плоскостей из досок можно было засыпать пространство землёй, тем самым укрепив конструкцию.

При установке опалубки на поверхности, требуется выполнить разметку с помощью специальной проволоки (струна обноски). Любой шнур будет ненадёжен, так как может порваться в процессе работ.

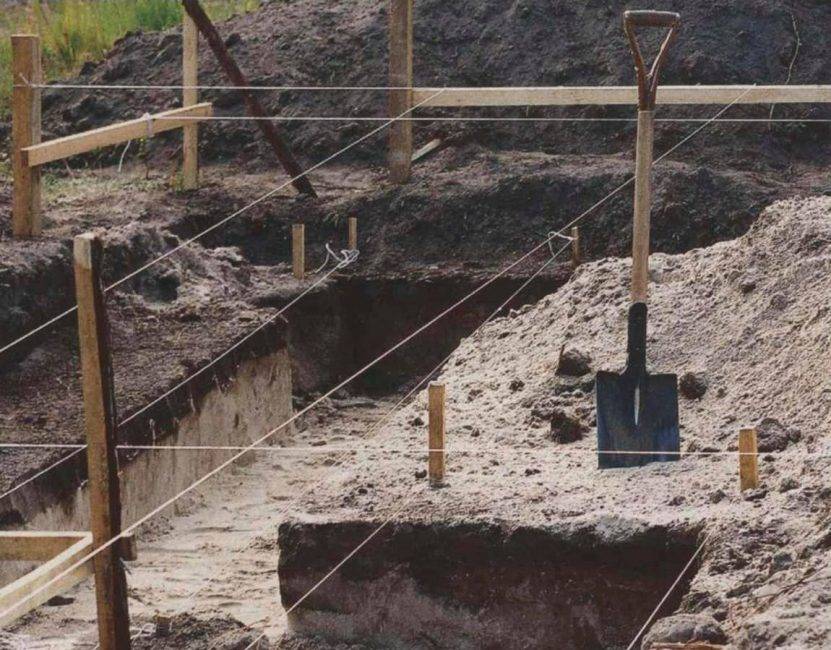

Разметка фундамента

2ШАГ 2

Расчет. После выполнения разметки выполняется расчет количества материала.

Для определения количества доски вычисляется периметр фундамента, показатель умножается на 2. Затем, исходя из высоты конструкции и ширины доски, определяем количество досок по вертикали. Умножая этот показатель на вычисленный ранее удвоенный периметр, получается количество пиломатериала в погонных метрах. Разделив на 3-4 м (обычная длина доски) вычислим количество досок в штуках (так их легче заказать).

Количество бруска берется из расчета высоты конструкции, принимая во внимание тот факт, что бруски размещаем через 40-50 см по всей длине. Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки

Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки.

Учитывая все вычисления, а также места установки элементов, можно определить количество материала.

Заказывать материал необходимо с погрешностью +5%. Этот запас поможет устранить погрешности при расчетах.

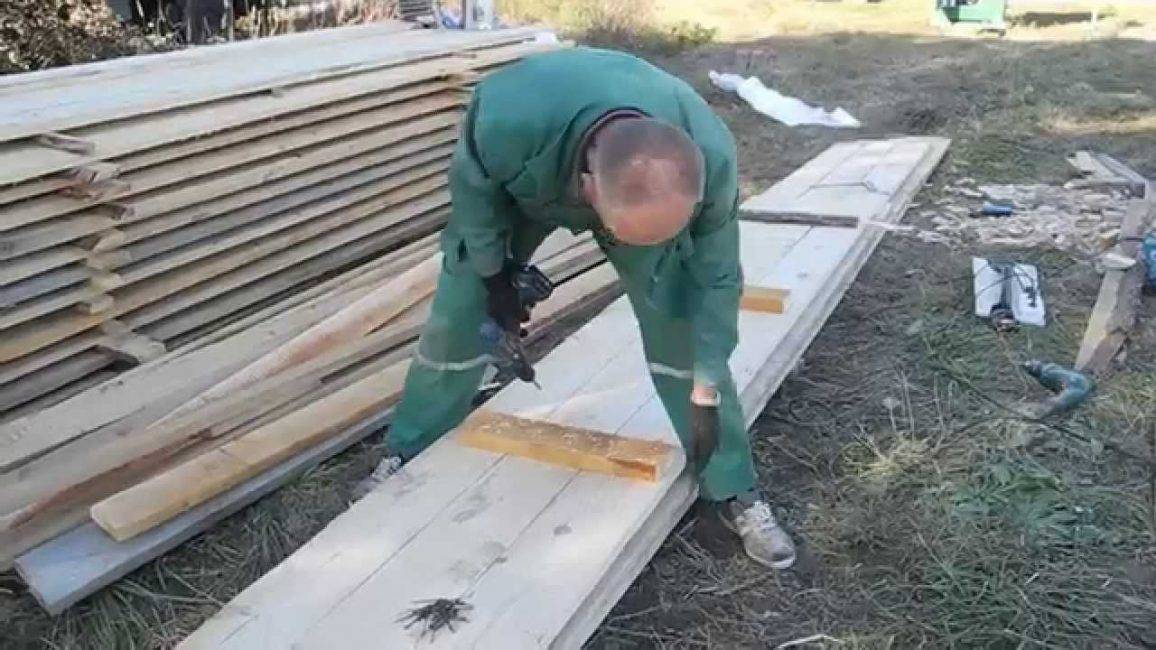

Изготовление щитов

3ШАГ 3

Изготовление щитов. Исходя из высоты конструкции, сбиваются изделия из досок и брусьев, которые располагают по длине через 40-50 см. Длина плоскостей зависит от размера доски (это может быть 3 или 4 метра).

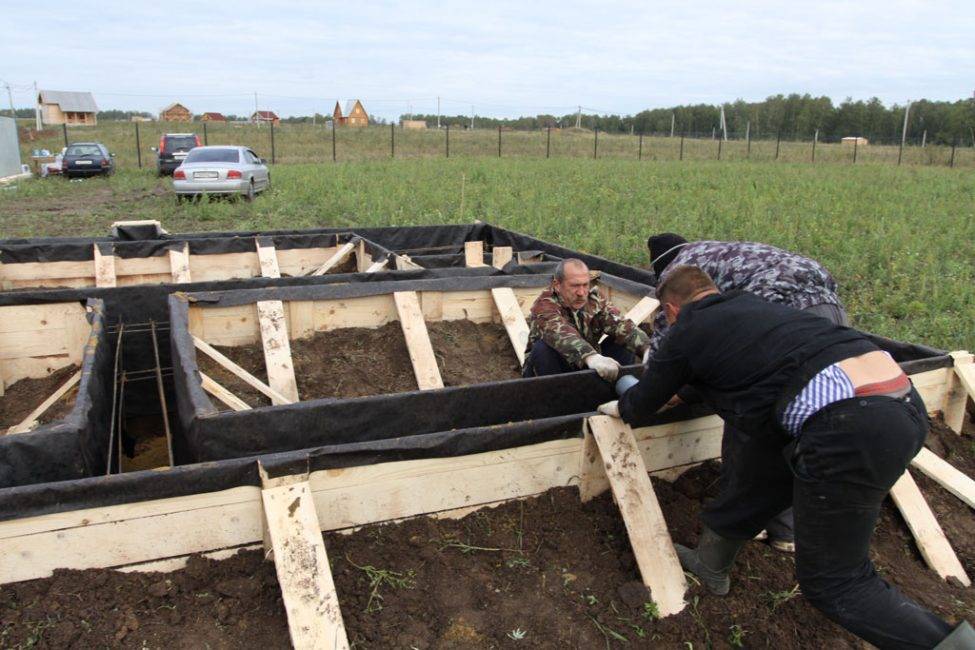

Установка опалубки

4ШАГ 4

Установка опалубки. Первым этапом забиваются колья из брусков по углам фундамента. Между этими кольями с промежутком 60 – 80 см забиваются промежуточные бруски. Вдоль брусков укладывается направляющая доска, на которую устанавливаются заготовленные щиты. Плоскости саморезами крепятся к установленным кольям.

Для фиксирования геометрических размеров, внутри конструкции крепятся  распорки. Для защиты опалубки от «распирания» бетоном, устанавливаются шпильки.

Установку и фиксирование щитов необходимо контролировать уровнями, как по горизонтали, так и по вертикали. Шпильки в каркас необходимо устанавливать через трубки (втулки) большего, чем шпилька, диаметра. Это необходимо для последующего демонтажа.

Подготовка к заливке

5ШАГ 5

Подготовка к заливке. После установки плоскостей, проверяют всю конструкцию на отсутствие щелей. Для гарантированного обеспечения герметичности конструкции, внутреннюю поверхность выстилают плёнкой, чтобы исключить протечку бетона.

По окончании монтажа, проводят армирование будущего основания: устанавливают подготовленные армокаркасы и закладные детали, если этого требует конструкция.

При установке конструкций опалубки, в местах, где планируется провести коммуникации (трубопроводы, кабели) через фундамент, необходимо установить трубы диаметром 100 мм.

Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Особенности установки опалубки

Схема установки опалубки

Общими особенностями установки являются обязательное соблюдение геометрических размеров. А также выставление всех углов конструкции в одном уровне. А для каждых типов опалубочных систем есть свои особенности.

Щитовой

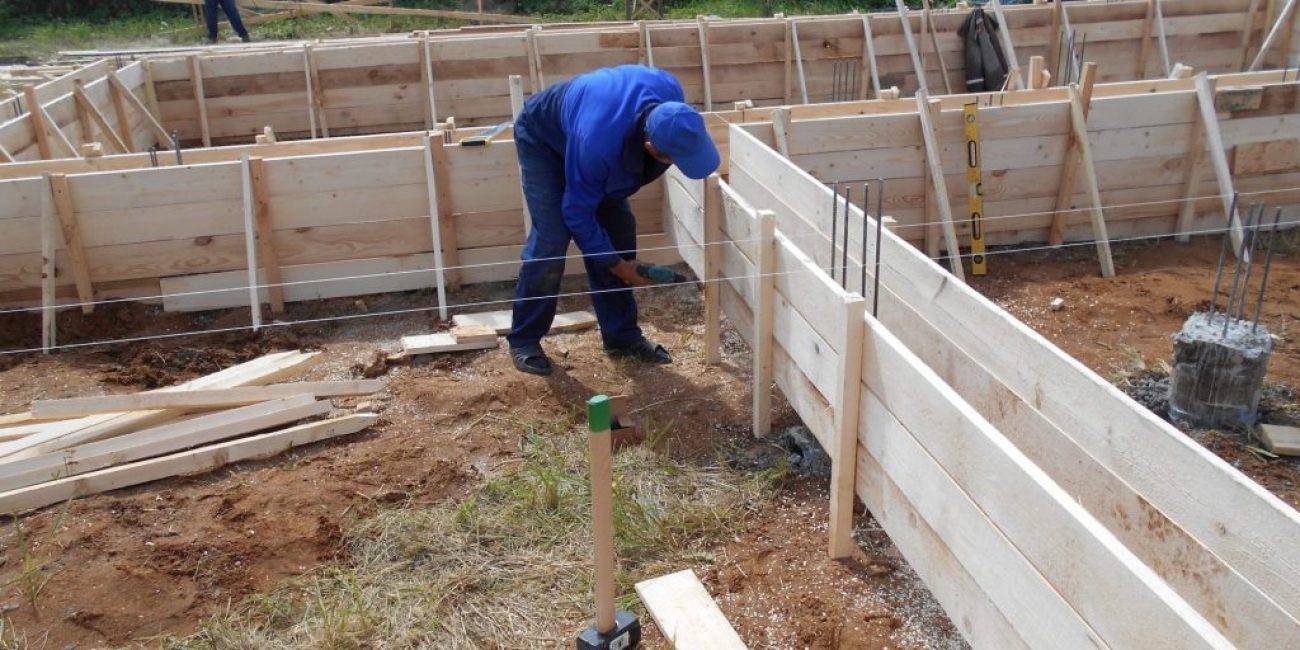

Щитовая опалубка

Щитовой

Устанавливая щитовую опалубку из досок нужно обращать внимание на высоту плоскостей. Ширина досок может отличаться, в результате получаются различные по высоте конструкции

Это может повлиять при определении общего уровня установки системы. Нужно стараться подобрать щиты так, чтобы на внешнем контуре или на внутреннем были конструкции одинакового размера.

При монтаже такой системы необходимо контролировать толщину будущего основания, то есть расстояние между внешней и внутренней стороной. Доски могут быть изогнутыми, а это значит, что расстояние будет в разных местах различным.

Подобные ситуации исправляются за счет металлических шпилек, которые стягивают плоскости, или при помощи распорок, увеличивающих расстояние между щитами.

Съёмной

Монтаж съемной опалубки

Съёмной

Монтаж съемной опалубки начинают от любого угла, чем и закрепляются два направления. Для крепления используются специальные замки. Устанавливается форма на заранее подготовленную поверхность. В местах неровностей, ведут подсыпку грунтом.

Устойчивость всех элементов достигается за счет взаимного крепления листов формы друг к другу, чем создается жёсткость системы.

В горизонтальной плоскости правильность установки контролируется уровнем.

Снятие опалубки с фундамента (пошаговая инструкция)

Снятие опалубки

Демонтаж всей конструкции проводят после того, как бетон набрал 70% прочности. Это примерно через 21 день.

1ШАГ 1

Проводится снятие всех шпилек, установленных при монтаже. Гайки скручиваются, и шпильки вытаскиваются. Впоследствии их можно будет использовать повторно.

2ШАГ 2

Убираются все подкосы, подпорки с внешней стороны фундамента. Вытаскиваются забитые колья.

3ШАГ 3

Выкручиваются саморезы, которыми крепились внутренние распорки опалубки.

4ШАГ 4

Снимаются щиты конструкции. После набора прочности бетоном, дерево легко от него отходит.

Такие же шаги предпринимаются при демонтаже внутренней части опалубки.

Проведя демонтаж всей системы, плоскости можно разделить на доски, которые будут использованы на стройке.

Устройство опалубки собственными руками

Устройство опалубки собственными руками – несложная, но ответственная работа, требующая внимания к проведению всех операций. Важным моментом являются подготовительные операции и приобретение материала. Выбор опалубочной системы зависит от конструктива фундамента и финансовых возможностей застройщика.

Дополнительные рекомендации и разъяснения можно получить, просмотрев ниже представленный ролик:

https://youtube.com/watch?v=VqNYFB-8C5Y

ОПАЛУБКА СВОИМИ РУКАМИ

Опалубка для фундамента: виды (из досок для ленточного, несъемная), устройство, пошаговое изготовление своими руками (Фото & Видео)

5.5
Общий балл

Про опалубку для фундамента

Доступность применения

8.5

Актуальность информации

9

Раскрытие темы

9.5

Рейтинг пользователей: 1 (1 Голос)

Материалы для съемной опалубки

Как правило, пользуются стационарными конструкциями. Но если вы ограничены в финансовых средствах, или обладаете достаточным количеством времени, можно установить передвижной вариант опалубки.

Дерево

Древесину считают легким и одним из дешевых вариантов для установки опалубочной конструкции. Для изготовления такой системы потребуются нужных размеров доски, бруски и гвозди. Из пиломатериала готовятся щиты, монтаж которых помогает создать форму запроектированного объекта.

Стационарные системы представлены двумя рядами щитов, между которыми остается свободное пространство для заливки бетонного раствора. Щиты после затвердевания конструкции снимаются и используются на новом рабочем месте.

Фанера

Этот древесный материал считается недорогим и достаточно гибким. Чтобы ограничить изгиб фанеры, изготавливаются опалубочные конструкции двух видов:

• внешние. Каркасная коробка состоит из арматуры, внешние стороны обшиваются фанерными листами. Недостаток заключается в том, что на стенках остается много мест фиксации фанеры;
• внутренние. Основание делается из металлического уголка или арматурных прутьев, в него вставляются фанерные листы. Данный способ более предпочтителен, так как фиксация фанеры выполняется только по угловым участкам. Правда, придется дополнительно потратиться на приобретение уголков.

Сталь

Металлическую опалубку собирают из двойных стальных листов, соединенных сваркой или заклепками. Полученные сплошные формы прикручиваются болтами к трубам. Конструкция получается надежной, но для заливки стен не годится.

Алюминий

Вариант применения щитов из алюминиевого сплава напоминает использование опалубки из металла. Ограждающая конструкция почти не подвергается коррозии, отличается легким весом. Из таких щитов легко монтируется вертикальная опалубка.

Правда, имеется существенный недостаток – стоят панели достаточно дорого, нуждаются в бережном отношении, так как легко поддаются деформированию.

Пластик

Производство таких опалубочных систем наладили недавно, но пластмассовые системы сразу получили большую популярность. Их применяют для стен, толщина которых не превышает сорока сантиметров, что весьма приемлемо при частном строительстве.

Опалубки из пластикового материала отличаются определенными достоинствами:

• вес элементов не превышает одиннадцати килограмм, что значительно облегчает транспортировку и монтаж;
• установка и демонтаж выполняются быстро – достаточно повернуть специальную ручку под углом в девяносто градусов;
• демонтированные элементы легко отмываются от остатков бетонного раствора;

• система может применяться не менее семидесяти раз, сохраняя свои первоначальные формы;
• складирование и хранение допускаются на открытой площадке;
• исполнение опалубки модульное – для подгонки под нужные размеры панели не разрезаются.

Материалы для изготовления опалубки

Фундаментная опалубка может быть сделана из разных материалов.

Металл

Металлическая опалубка

Универсальный и самый дорогой вариант опалубки. Для сборки конструкции применяются стальные листы толщиной 1-2 мм.

Опалубка из металла прекрасно подходит для обустройства ленточных и монолитных фундаментных конструкций. Арматуру можно будет приварить непосредственно к листам опалубки, что поспособствует увеличению жесткости фундамента.

Главным преимуществом металла является простота и удобство его обработки – листы можно без особых проблем выгнуть под требуемую форму бетонного основания.

Основным же недостатком металлической опалубки является ее очень высокая стоимость, если сравнивать с другими существующими вариантами.

Железобетон

Железобетонная опалубка

Сравнительно дорогая разновидность опалубки.

Такая опалубка обустраивается из бетонных плит. В зависимости от толщины используемых плит, при заливке фундамента можно будет несколько сократить расход бетонной смеси, что позволит сэкономить на строительстве основания без ухудшения прочностных и прочих важных характеристик конструкции.

Среди недостатков нужно отметить большой вес плит, что требует привлечения специальной техники для их установки.

При этом если опалубка делается из готовых плит и размеров одного элемента не хватает, придется устанавливать дополнительные распорки, что также не лучшим образом отразится на итоговой стоимости конструкции.

Пенополистирол

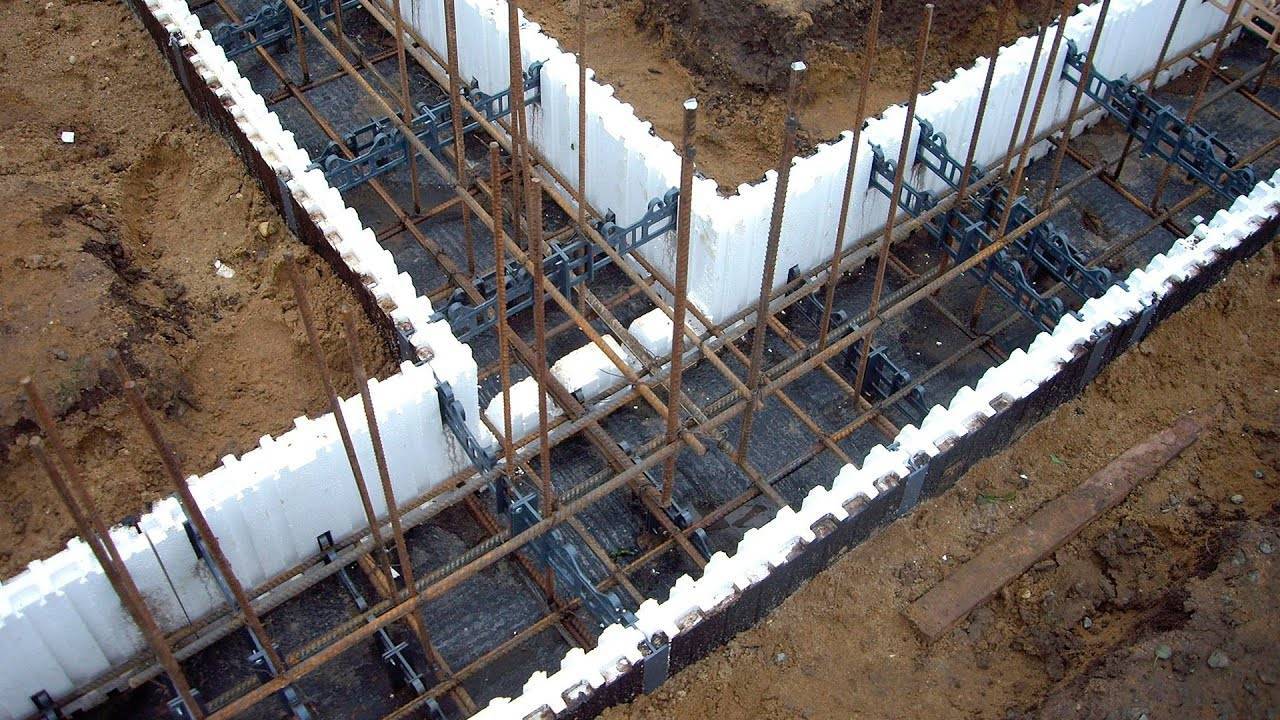

Несъемная опалубка из пенополистирола

Несъемная опалубка из пенополистирола

Очень качественный и практичный вариант. Опалубка собирается из готовых отдельных блоков пенополистирола. Элементы опалубки предельно просты в монтаже. Их можно безо всяких проблем обрабатывать под требуемую форму.

Главные недостатки – трудности на этапе подбора определенных элементов конструкции (обычно это закругления и углы) и сравнительно высокая стоимость.

Подручные материалы

Опалубка из старых дверей

Для сборки опалубки можно использовать разного рода подручные средства: шифер, профлисты и прочие подходящие материалы, из которых можно сделать конструкцию необходимой формы без щелей в стенках.

Главным и по большому счету единственным заметным преимуществом такой опалубочной конструкции является ее дешевизна.

Среди многочисленных недостатков особого внимания заслуживают следующие моменты:

• сложность сборки;
• риск утечки залитой смеси;
• низкие показатели несущей способности;
• необходимость использования дополнительных расклинок и опор.

Такая опалубка подходит только для небольших построек.

Древесина

Опалубка из древесины

Наиболее популярный вариант. Чаще всего применяются листовая фанера и доски.

К преимуществам нужно отнести доступность и сравнительно низкую цену материала. Деревянные элементы просты в монтаже – все мероприятия выполняются без применения труднодоступных и сложных в обращении инструментов.

Главный недостаток – необходимость использования в некоторых ситуациях дополнительных элементов для усиления конструкции. К такой необходимости чаще всего приводит различность размеров используемых материалов.

Деревянные опалубки являются наиболее популярными и одними из самых легких в сборке вариантов, поэтому новичкам рекомендуется отдавать предпочтение именно таким конструкциям.

Перед началом строительства опалубки обязательно выполните расчет.

Опалубка из древесины

Это интересно: Свайно-ростверковый монолитный фундамент

Преимущества и недостатки

У каждой технологии и каждого строительного материала есть свои плюсы и минусы. Есть они и у несъемной опалубки. Нужно с ними обязательно познакомиться, прежде чем начинать работать с материалом. Плюсы:

• высокая скорость возведения зданий по сравнению с другими технологиями;
• простота выполнения работ, блоки имеют специальные пазы, благодаря чему, их легко собирать;
• конструкции получаются очень прочными;

• доступная стоимость материалов;
• возможность выполнить работы самостоятельно, не требуется привлечение специальной техники;
• отличные теплоизолирующие качества несъемной опалубки позволяют сэкономить на отоплении.

Однако есть и существенные недостатки, которые нужно учитывать:

• формы опалубки не пропускают пар, поэтому в помещениях будет повышенная влажность. Для поддержания нормального микроклимата необходимо часто проветривать помещения;
• использование форм из искусственных материалов является сомнительным с точки зрения экологии.

Виды конструкции

Различают 2 основных типа опалубок:

• съемные;
• несъемные.

Выбирая, какая лучше опалубка, важно знать о преимуществах и недостатках обоих типов конструкции. Разборные или съемные опалубки снимают после застывания бетона

Различают одноразовые и щитовые конструкции.

Главные преимущества – относительная дешевизна материалов, простота изготовления и доступность.

Щитовой вариант защиты фундамента изготавливают из плит влагостойкой фанеры с металлическим каркасом. Из-за своих размеров такие конструкции используют для заливки высоких частей. Например, для цоколя. Благодаря съемным элементам, секции легко разбираются.

Преимущество конструкции – возможность повторного использования опалубки и экономии средств на сопутствующие работы. Готовые конструкции продают наборами, куда входят регулируемые стойки и соединительные элементы.

Несъемными опалубками называют формы, остающиеся вокруг фундамента после застывания. В качестве каркаса используют полимерные материалы. Например, полистирол. Технология применяется при строительстве крупных промышленных и жилых объектов.

Среди преимуществ выделяют простоту монтажа опалубки, дополнительную защиту фундамента от природных условий. Недостаток – высокая стоимость используемых материалов.

Монтаж и подготовка

Понять, как правильно сделать опалубку для ленточного фундамента, легко. Существует немало способов собрать опалубку, но все они начинаются с составления правильного чертежа. Неправильный расчет повлияет не только на конструкцию, но и на сам фундамент и здание.

Для точного вычисления длина периметра дома умножается на 2 (поскольку опалубка идет с двух сторон). К полученному числу прибавляют 5-10% на случай ошибки или исправления.

Перед началом сборки опалубки необходимо подготовить место: выкопать траншею по размеру фундамента. Чтобы монтаж проходил проще, между конструкцией и землей нужно оставить щель шириной в 2 см. После установки стенок щель засыплют грунтом.

Установка опалубки зависит от того, каким будет фундамент:

1. Если под фундамент выкопана узкая траншея по периметру дома, опалубка устанавливается вдоль стенок рва. В этом случае раскосы не потребуются, но можно закрепить между стенками шпильки для прочности.
2. Если выкопан котлован, стенки опалубки размещают по периметру будущего фундамента. Затем вбивают в землю колышки и устанавливают с одной или обеих сторон раскосы, которые будут удерживать конструкцию.

Последовательность и особенности выполнения работ

Возвести несъёмную опалубку из кирпича несложно, важно соблюдать технологию кладки. В основном используются приёмы бутовой кладки

Через определённое расстояние выставляют кирпич, который служит анкером. Обычно устанавливают шаг в два элемента.

После строительства стенки хорошо просушивают. Затем заливают основание внутрь.

Перед возведением опалубка для фундамента из кирпича проводится подготовительная работа:

1. Под будущее основание выкапывают котлован. Нижнюю площадку укрепляют песком и гравием. Высота слоя делается не менее 0,3 метра.
2. Производится армирование подготовленного основания. Поверхность делаю ровной и прочной.
3. Кладка кирпича производится с соблюдением технологии.
4. Чтобы уменьшить давление на подготовленное основание, плоскость рядов следует делать параллельно.
5. Боковые грани будущего фундамента образуют систему перпендикулярных зон с продольными и поперечными швами.
6. Чтобы стены были прочными, нельзя ставить кирпич ребром.

Несъёмная опалубка из пенополистирола

Пенополистирол/пенопласт — самый популярный материал для несъёмной опалубки. Его востребованность объясняется такими факторами, как:

• небольшой вес, обуславливающий лёгкость транспортировки;
• пазо-гребневая система соединения для максимально простого монтажа;
• быстрота укладки (пенопластовые блоки несъёмной опалубки крупнее бетонных, поэтому работа продвигается быстрее);
• разнообразие видов (армированные, с защитными пропитками);
• теплоизоляционные свойства, благодаря которым дом не нуждается в дополнительном утеплении;
• звукоизоляция;
• биологическая инертность, препятствующая развитию плесени, мха и т. д.

Примеры пенополиуретановых блоков опалубки разных конфигураций

Противники пенополистирольной опалубки указывают на её опасность при пожаре и низкую степень экологичности. Даже если покупать материалы с маркировкой eco, это не гарантирует, что опалубка не нанесёт вреда вашему здоровью или природе.

Также важно иметь в виду, что опалубка из пенопласта станет удачным выбором для строений простой формы, так как ассортимент угловых и закруглённых блоков пока не позволяет удовлетворить все запросы потребителей

Несъемная опалубка

Монолитная опалубка несъемной конструкции производится из специальных арболитных или пенополистироловых блоков. Зачастую ее изготавливают из утеплительных материалов. В данном случае она остается в качестве утеплителя, что исключает необходимость в проведении дополнительных работ по теплоизоляции.

Опалубку при строительстве частного дома лучше сооружать из арболита. Преимущество материала заключается в высоких теплоизоляционных качествах. А, к примеру, опалубка лестницы может изготавливаться из других материалов, как правило, дерева, поскольку здесь не такие высокие требования к теплоизоляции.

Технологии строительства с применением несъемной опалубки

Помимо возведения фундаментов – несъемная опалубка также широко используется при возведении стен. Более того, в ряде случаев такое использование является основным.

Итак, для того, чтобы возвести стену с использованием несъемной опалубки  – ее необходимо установить на гидроизолированный фундамент. Плиты фиксируются на оставленных торчащими из фундамента арматурные прутья. Эти прутья служат основой для формирования новых рядов армирующей сетки, при этом соседние прутья должны соединяться внахлест.

При монтаже первого ряда несъемной опалубки тщательно выверьте места расположения будущих дверных проемов и места примыкания внутренних стен.

Далее постепенно наращивайте сетку арматурных прутков и обе стенки несъемной опалубки. Фактически вы готовите основу для создания своеобразного бутерброда – конструкции, где два слоя теплоизолирующего материала буду ограничивать бетонною отливку с металлическим каркасом.

Процесс заливки бетона в несъемную опалубку

При заливке бетонного раствора в несъемную опалубку следует применять те же технологии, что и при формировании любой бетонной отливки. Желательно залить весь объем за один раз. Если это не получается, то бетон необходимо укладывать слоями. В любом случае сырую бетонную массу необходимо обрабатывать, чтобы не допустить возникновения в ее толще воздушных пустот. Это можно делать как с помощью специализированного оборудования – глубинных вибраторов, так и просто протыкать массу бетона острым предметом.

Каркас несъемной опалубки

Если вы строите бетонные стены с несъемной опалубкой, то в ходе их возведения также необходимо внимательно следить за местами подведения инженерных коммуникаций и формирования элементов конструкции здания. Лучше всего заложить места их проникновения или строительства заранее, чтобы потом не долбить застывший бетон.

Бетон залитый в несъемную опалубку – фото

Если вы приобретете качественные, упругие блоки несъемной опалубки, тщательно подготовите крепежные средства и надежно закрепите установленную конструкцию – то строительство фундамента или стен с несъемной опалубкой может оказаться довольно доступным процессом.
