Основные характеристики, разновидности и особенности монтажа комбинированных свай

Как работают сваи

В современном строительстве применяют различные виды свайных фундаментов и работа свай в них также осуществляется по-разному.

По данному признаку можно выделить два типа опор:

1. Сваи-стойки.

Такая свая переносит нагрузку от веса здания на грунт, в который упирается. Сваю-стойку изготавливают по технологии, обеспечивающей прочное основание, ведь именно на него может приходиться до 85% веса постройки.

Сваи стоечного типа – это классический и наиболее распространенный вариант. Опираясь на прочный грунт, они почти не дают осадки и могут выдерживать очень большие нагрузки.

2. Висячие сваи.

Сваи данной разновидности не упираются в грунт, а удерживаются в нем подобно тому, как держится вбитый в доску гвоздь, то есть за счет силы трения между боковой поверхностью и внешней средой.

Сравнивая висячую сваю со стойкой, можно выделить два основных отличия: площадь боковой поверхности у висячей сваи увеличена, при этом она имеет рельефное исполнение, благодаря чему более прочно «цепляется» за окружающий ее грунт.

Применение висячих свай оправдано в тех случаях, когда прочный грунт залегает особенно глубоко и сваи-стойки пришлось бы делать слишком длинными.

Методы монтажа свайных фундаментов

Забивание сваи в грунт с помощью спецтехники.

Выделяются следующие способы погружения свай в грунт:

1) Забивание. Этот способ предполагает использование вибропогружателей или больших молотов. Наконечнику сваи придается заостренная форма, а ее верхняя часть защищается стальным кольцом во избежание повреждения при вбивании. Такие работы невозможно проводить самостоятельно, требуется дорогое строительное оборудование, что делает метод малоприменимым в частном строительстве.

2) Завинчивание. Это более простой способ, который предполагает использование свай с винтовыми нарезками. Винтовые сваи чаще всего изготавливаются из металла. Главным достоинством метода является возможность проводить работы самостоятельно – сваи вручную закручиваются в землю по аналогии с саморезами, также их можно закручивать с помощью электродрели с насадкой-мультипликатором.

3) Бурение. В земле формируется скважина, которая заливается бетоном, затем проводится его армирование. Перед заливкой бетоном буровое отверстие уплотняется вибратором. Недостатком метода является необходимость выполнения земляных работ, но неглубокую скважину можно пробурить самостоятельно с помощью простого оборудования. Основным достоинством способа является низкая вероятность повреждения конструкции и возможность дополнительного укрепления опорной пяты.

Использование самоходной буровой машины.

Существуют два способа сцепления свай с грунтом: опорный и висячий. Опорные сваи удерживаются за счет давления пяты на землю, они отличаются надежностью и низкой вероятностью просадки в условиях несжимаемого грунта (крупнообломочные, твердые).

Расположение свай относительно друг друга определяет форму конструкции фундамента:

• Одиночные сваи забиваются на расстоянии 1-1.5 м друг от друга.
• Свайное поле предполагает равномерную установку конструкций по всей площади фундамента с последующим монтажом общего ростверка. Такие поля монтируются для тяжелых и больших промышленных зданий.
• Групповые сваи концентрируются только в определенных участках здания, где на фундамент приходится наибольшая нагрузка.
• Свайная сеть предполагает дополнительное укрепление конструкций балками, устанавливаемыми между основными сваями.

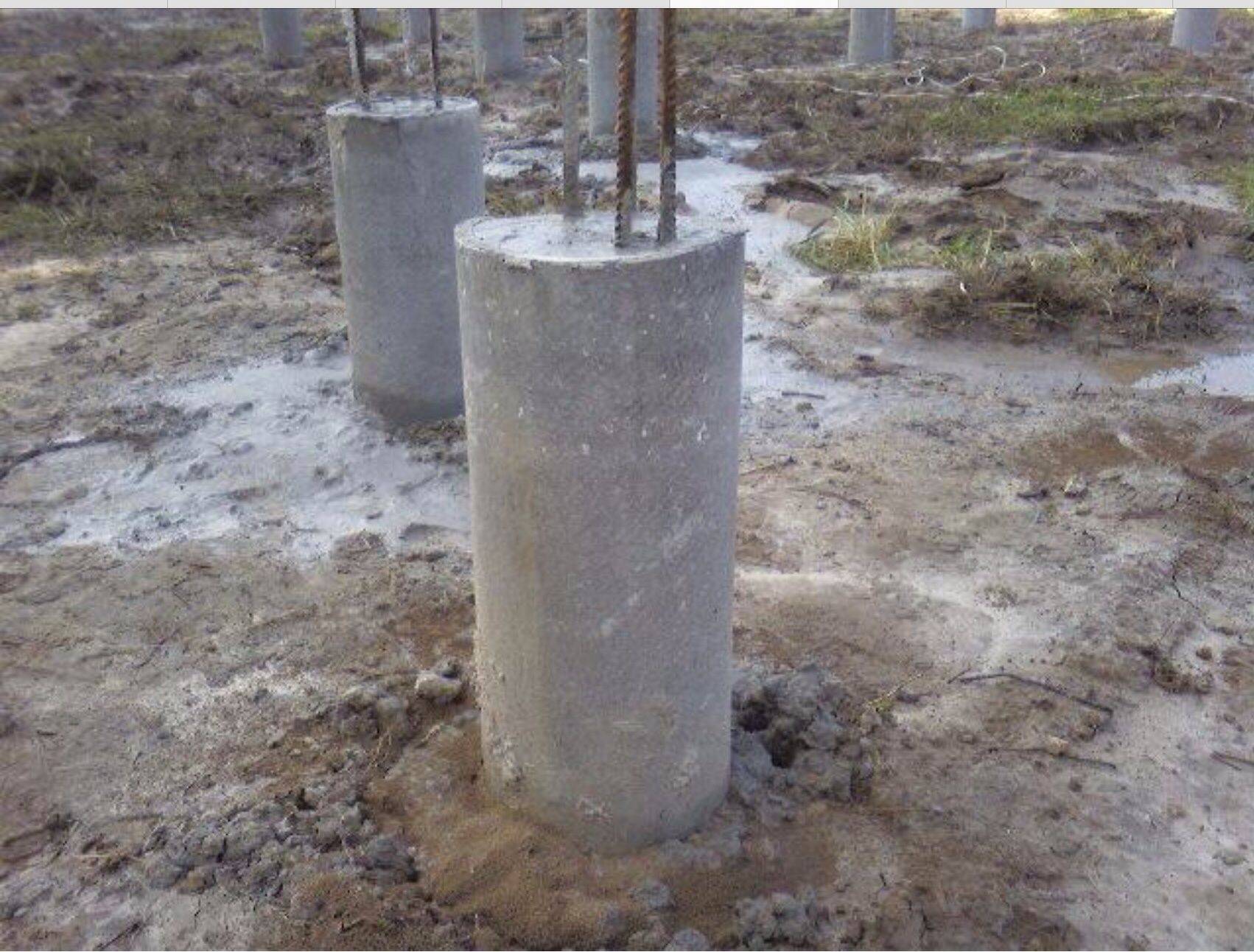

Бетонные сваи в грунте.

Применение

ЖБ сваи вне зависимости от их вида и типа используются в целях обеспечения опоры фундамента. Их углубление происходит до уровня грунта высокой плотности. Если расположение подошвы в нем не очень хорошее, добиться устойчивости фундаментального основания невозможно. Поэтому почва под давлением постройки просядет.

Сваи составного типа применяются в том случае, если верхний слой грунта является неустойчивым. Недопустимым также является опирание основания на заторфованную почву и торфяники, а также на ил и глину. Ведь во всех этих ситуациях нужет только свайный фундамент.

Наряду с этим сваи широко применяются в процессе восстановления основ, что приводит к усилению фундамента.

Железобетонные изделия для организации свай используются практически на любых объектах.

В классическом представлении длина сваи – 12 м. Составные конструкции используются в том случае, если невозможно применить обычные сваи по причине геологических препятствий. Например, при строительстве в Москве, для возведения жилых построек, зданий, относящихся к промышленному и гражданскому сектору.

Основная цель, с которой применяется ЖБ свая, заключается в обеспечении передачи нагрузок вертикального типа. Такой подход способствует предотвращению усадки сооружения при его возведении и дальнейшем эксплуатировании.

В грунте может использоваться сразу несколько видов, однако нужно соблюдать условие, при котором на глубине располагается слабый слой породы. Прежде чем строитель приступит к работе, необходимо сделать так, чтобы сваи прошли испытание на предмет выдерживаемой нагрузки.

№4. Виды свай по форме сечения

По форме сечения сваи бывают:

• квадратные и прямоугольные. Часто такими выпускаются ЖБ сваи. Это наиболее востребованный вариант в большинстве строительных отраслей. Такие сваи рекомендуется применять, когда строительство идет на мягких почвах, они используются при реконструкции и усилении существующего фундамента;
• круглые сваи, или сваи-оболочки отличаются открытой нижней частью, поэтому при монтаже заполняются грунтом, что увеличивает их несущую способность. Такие сваи нашли применение в сейсмически активных областях;
• полые квадратные и круглые сваи. Такими выпускают металлические сваи, а также некоторые железобетонные. Последние используются при сооружении малоэтажных объектов.

Конструктивные особенности свайного фундамента

С технологической точки зрения, свайный фундамент представляет собой свайную систему, которая должна равномерно рассредоточить вес здания на грунт. При этом, нагрузка самого строения передается на сваи с помощью различных типов ростверка.

В качестве ростверка может служить даже отдельный тип фундамента, например ленточный или плитный, но это будет уже совмещенный тип фундамента.

Ростверк сугубо свайного типа, обычно представляет собою балочное перекрытие, какой-либо каркас или же само основание каркаса строения.

С этого следует, что по умолчанию свайный фундамент ограничен к применению только для легких и не массивных строений, в то время как совмещение свай с другими типами фундаментов, позволяет создавать очень прочные фундаменты, с огромными несущими способностями — для постройки больших и тяжелых домов.

Способы размещения свай также могут быть разными, они могут ставиться как по периметру будущего строения, под несущими стенами, углами, так и могут создаваться целые свайные поля, где сваи устанавливаются по всей площади здания. Расстояния между сваями также бывают разные.

Кроме этого, при наличии горизонтальной нагрузки на фундамент, применяются наклонного типа сваи.

Сваи: виды погружения

Сваи из любого материала подразделяются на висячие и стойки. Первые применяются для слабых грунтов большой глубины. Они передают нагрузку не только нижним концом, но также трением между грунтом и боковой поверхностью. Стойки опираются нижним торцом на плотное основание, которое воспринимает всю нагрузку.

Конструкции свай взаимосвязаны со способом погружения и бывают следующих типов.

1. Забивные — с помощью ударов молотов, с применением вибраторов или устройств вдавливания. Способ применяется, если рядом нет других сооружений, которые от сотрясений грунта могут дать осадку.
2. Полые сваи-оболочки. Их погружают в грунт посредством вибрации с удалением изнутри грунта и замещением его бетонным раствором.
3. Буровые — пробуриваются скважины и заполняются смесью бетона с армированием или железобетонным элементом.
4. Набивные — скважину изготавливают обжатием грунта и заливают бетонной смесью.
5. Винтовые — завинчиваются в грунт.

Грунт

Многое зависит и от условий на участке. Если почва сильнокислая, то устанавливать винтовые сваи опасно, так как они быстро сгниют. Поэтому стоит сделать пробу грунта перед началом строительства, чтобы избежать риска.

Бывают участки с большим перепадом уровня грунта или обводненная почва. В этом случае, напротив, стоит отдать предпочтение винтовым сваям, потому что во время монтажа их можно нарастить, пока лопасть не достигнет плотного грунта. Кроме того, за счет широкого основания винтовая свая будет более устойчива в почве такого типа, где бетонная свая может просто провалиться вглубь.

Нужна ли гидроизоляция?

Почему строители и владельцы помещений заботятся о герметизации? Прежде всего гидроизоляция гарантирует защиту от воды, конденсата и пара. Стоит помнить, что влага оказывает разрушительное влияние:

• приводит к гниению деревянных перекрытий и настилов;
• преждевременно разрушает бетонные конструкции;
• ускоряет порчу покрытий размножающимся грибком.

Если не предусмотреть эти нюансы и не позаботиться о будущем помещения на этапе стройки, придется чаще делать косметический и капитальный ремонт. Образующийся грибок и плесень на поверхностях дома или иного помещения оказывает негативное влияние на здоровье человека и ведет к возникновению серьезных болезней (аллергии, астме и дерматиту).

Гидроизоляция призвана выполнять следующие функции:

• защищать перекрытия от воды, которая попадает с верхнего этажа или от соседей;
• защищать бетонную стяжку и напольное покрытие от влажности, попадающей снизу;
• «смягчать» последствия затоплений.

В многоэтажных домах владельцы квартир уделяют внимание герметизации туалетов, ванных комнат и кухонь. Гидроизоляцию «укладывают» на стены, пол и потолок

Изоляция также обязательна в местах, где расположены водопроводные и канализационные узлы. Конечно, такие элементы не видимы глазу, но именно они считаются наиболее неблагоприятными: конденсат или протечка в местах стыков могут навредить соседям снизу (на потолках и стенах проступают желтые пятна или отходят обои).

Стоит учесть факт, что в квартире, расположенной на первом этаже, рекомендуется герметизировать каждую комнату. Обустраивая лоджию или балкон, используют гидроизоляционные средства по всей площади.

Гидроизоляция частных домов требует большего внимания

На этапе строительства важно учесть нюансы и непредвиденные обстоятельства. В первую очередь здание защищают от земляной сырости и грунтовых вод

Не стоит забывать, что в холодный период бетонная стяжка подвержена промерзанию. При расширении замерзшей воды пористый бетон становится проводником влаги. В итоге страдает теплоизоляция, происходит гниение деревянных перекрытий и настила.

Существующие разновидности свай

Опоры под здание делятся на разные типы по определенным параметрам. Так, в зависимости от способа погружения различают:

забивные — при этом в качестве материала может использоваться металл и дерево, а в дополнение к этому еще и железобетон. Такие сваи вбиваются в почву посредством специального оборудования (молоты, вибровдавливатели и погружатели), поэтому нет необходимости извлекать грунт на поверхность;

железобетонные сваи-оболочки, которые создаются при условии удаления излишков почвы, после чего полости заполняются бетонной смесью;

набивные обустраиваются посредством обжатия грунта, а затем в полости укладывается бетон;

винтовые сваи заглубляются в почву с помощью кабестана;

буровые — получаются посредством бурения скважин, а затем заполняются бетонной смесью.

Существует также подразделение опор на типы, основанное на несущих нагрузках:

• сваи-стойки — передают на грунт полностью все напряжение, получаемое от постройки;
• так называемые «висячие», при этом нагрузка на почву оказывается боковыми гранями свай.

Помимо общей классификации существует также несколько разновидностей забивных железобетонных опор, которые отличаются формой сечения:

• квадратные;
• прямоугольные;
• тавровые;
• двутавровые;
• круглые полые;
• квадратные с круглой полостью.

Разнится также способ армирования свай и конфигурация исполнения. Так, можно создать цельную конструкцию опоры или составную из отдельных элементов. Существуют также сваи с различным окончанием: заостренной формы, с расширенной подошвой, с закрытой или открытой полостью, расположенной с нижней стороны опоры. Преимуществом остроконечных свай можно назвать более быстрое и легкое вбивание в почву, а расширение подошвы опоры не позволит поддаться силам, действующим на разрыв в холодное время года, так как при этом велика вероятность частичного выталкивания столбов.

Сваи: виды погружения

Сваи из любого материала подразделяются на висячие и стойки. Первые применяются для слабых грунтов большой глубины. Они передают нагрузку не только нижним концом, но также трением между грунтом и боковой поверхностью. Стойки опираются нижним торцом на плотное основание, которое воспринимает всю нагрузку.

Конструкции свай взаимосвязаны со способом погружения и бывают следующих типов.

1. Забивные — с помощью ударов молотов, с применением вибраторов или устройств вдавливания. Способ применяется, если рядом нет других сооружений, которые от сотрясений грунта могут дать осадку.
2. Полые сваи-оболочки. Их погружают в грунт посредством вибрации с удалением изнутри грунта и замещением его бетонным раствором.
3. Буровые — пробуриваются скважины и заполняются смесью бетона с армированием или железобетонным элементом.
4. Набивные — скважину изготавливают обжатием грунта и заливают бетонной смесью.
5. Винтовые — завинчиваются в грунт.

Разнообразие составных свай

Составные сваи круглого сечения

Различают составные сваи нескольких типов:

• сплошного сечения в форме квадрата ГОСТ 19804-2012;
• круглого сечения ГОСТ 19804.6-83;
• конструкции, представляющие собой оболочки ГОСТ 19804.91.

Технология производства всех этих видов опор соответствует установленным ГОСТом нормам и правилам. Здесь подробно указаны данные маркировки арматурных прутов, обеспечивающих прочность каркаса, сетки для поперечного укрепления конструкции, маркировка и класс используемого бетона.

По маркировке можно понять, какова технология изготовления самой конструкции:

• С – сплошное квадратное сечение;
• СП – имеющая полость внутри сваи;
• СК – пустая внутри круглая свая;
• СО – конструкция в виде оболочки.

Цифру укажут на длину секции, сечение тела опоры. По маркировке определают и тип соединения.

Что представляет собой фундамент из свай?

Планируя построить дом на сваях, изучите конструкцию свайных оснований и выберите требуемый вариант. Многие знают, что в качестве опорных элементов свайного фундамента используют буронабивные опоры, железобетонные колонны, а также винтовые сваи. Что такое основание свайного типа и, как сделать свайно-винтовой фундамент, нам предстоит разобраться.

Различные фундаменты используют для возведения зданий

Итак, познакомимся со свайным основанием. Оно представляет собой сборную конструкцию, состоящую из следующих элементов:

• опор, погруженных в грунт до большой глубины, соответствующей уровню промерзания почвы. Наряду с буронабивными, винтовыми и железобетонными сваями используются также другие варианты. Например, трубы из асбоцемента, в которые залит бетонный раствор. Оголовки свай срезают в одной плоскости, обеспечивая горизонтальность;
• ростверка, выполненного из металлопроката или железобетона. Благодаря ростверковому усилению повышается способность опор сопротивляться деформациям грунта. Ростверком объединяют сваи под ленточный фундамент. Фиксируя ростверком количество необходимых свай, повышают нагрузочную способность фундамента.

Свайный фундамент применяется исключительно на проблемных грунтах, а также в условиях наклонного рельефа. Конструкция свайного основания обеспечивает пропорциональное распределение нагрузок от массы строения на почву. Для обустройства основы нет необходимости выполнять трудоемкие земляные мероприятия по подготовке приямка или котлована.

Монтаж винтовых свай

Монтаж винтовых свай состоит из нескольких этапов, важно уделить внимание каждому из них:

Подготовительный этап. Доверьте его специалистам своего дела. В первую очередь они проведут полный анализ почвы на участке. После определения вида грунта специалисты внимательно изучат возможные перепады высот. Благодаря В любом случае этим факторам и будут подобраны винтовые сваи определённой длины и материала. Необходимое количество свай также зависит от многих факторов и определить его самому без опыта работы с этим материалом невероятно сложно.

Доверить следующие этапы самому себе или специалистам зависит только от вас. При этом будьте внимательны и бдительны. На этом этапе необходимо произвести разметку пятна застройки, после чего вкрутить угловые сваи, а уже затем остальные.
Если второй способ прошёл успешно, пора перейти к третьему. Каждую опору необходимо подрезать чётко по уровню

При этом особое внимание обратите на то, что сваи вкручиваются до полного упора. Если визуально кажется, что верхушки находятся на немного разных высотах, не переживайте, это никак не повлияет на дальнейшую эксплуатацию

Именно для того, чтобы их подровнять и отведён третий этап установки свай.
Для того чтобы предотвратить быструю коррозию металла, из которого сделаны сваи, внутри необходимо залить их цементно-песчаным раствором. Полностью вытеснив воздух изнутри, мы продлим их срок службы на максимальное время. Снаружи, как правило, сваи заранее обработаны специальным раствором, предотвращающим появление коррозии.

Завершающий этап работ

Для того чтобы закрепить обвязочные брусья, необходимо приварить к каждой свае оголовки либо металлические швеллеры

Во время работ важно обрабатывать каждый шов антикоррозийными средствами

На этом работы монтажа завершены и фундамент готов к отправке на следующий этап строительства – возведение стен. Приступать к нему можно сразу же после установки свай. Максимум за 3 дня можно установить большое количество свай под возведение дома либо для прочих опор где необходим фундамент. Винтовые сваи бывают разных видов: однолопастные, двух и более лопастные, с литым наконечником и лопастями и т. д. Какой именно вид выбрать в своём случае можно понять опираясь на всё вышеописанное в тексте, а также на представленное ниже видео.

Виды свай

Классификация свай:

1. Винтовые. Заостренные металлические трубы с лопастями, установленными в нижней части. Завинчиваются в почву по принципу шурупа. Ленточно-винтовой фундамент удобен тем, что позволяет работать вручную поблизости от других построек.
2. Буронабивные. Опоры заливаются прямо на площадке. Подготавливается скважина нужной длины, в нее помещается металлический каркас и водостойкая опалубка (асбоцементные или полиэтиленовые трубы). Если позволяет грунт, для этой цели могут использоваться стенки скважины.
3. Погружные. Готовые опоры забиваются в почву с помощью строительного копра. Рядом с местом работы не должны находиться другие постройки. Требуется пространство для въезда строительной техники.

Ленточный фундамент на винтовых сваях представляет собой комбинированную конструкцию. Стены дома опираются на единую ленту, а опоры обеспечивают прочное сцепление с грунтом.

Способы погружения ленты:

1. Заглубленный. Такой вариант применяется при постройке массивных сооружений. Лента опускается ниже отметки промерзания почвы. Требуется большое количество земляных работ и отсутствие водоносных горизонтов. Данная технология используется крайне редко из-за нецелесообразности установки вспомогательных опор. Если территория позволяет установить такую систему, данная конструкция выдержит любое строение.
2. Мелкозаглубленный. Такой вариант используется наиболее часто. Опора погружается на глубину 30 см при открытом цоколе 50 см. К преимуществам относится небольшое количество земляных работ. Требуется точно рассчитать уровень грунтовых вод и узнать насчет сезонных изменений.
3. Незаглубленный. Представляет собой свайно-ростверковую конструкцию. Лента находится выше нулевого значения, поэтому она не выполняет опорную функцию.

В большинстве случаев используется мелкозаглубленная методика с применением буронабивных свай.

Ее преимущества:

• небольшое количество земляных работ;
• возможность сделать все самостоятельно, без привлечения специалистов;
• легкая транспортировка, т. к. все детали схемы создаются непосредственно на территории;
• возможность обойтись без специальных устройств.

Особенности свайных оснований

Важно понимать, что в качестве смешанного типа фундамента, сваи дополняют и усиливают несущую способность основания дома, препятствуют осадке или смещению на пучинистых, не стабильных грунтах. В качестве же использования свай только как самостоятельного фундамента, возможность их применения, в основном, ограничена только для легких конструкций: деревянных домиков, бань, не тяжелых одноэтажных зданий

В качестве же использования свай только как самостоятельного фундамента, возможность их применения, в основном, ограничена только для легких конструкций: деревянных домиков, бань, не тяжелых одноэтажных зданий.

В таких случаях свайный фундамент на слабых почвах – это отличный выбор, он прекрасно выдержит движение верхних слоев почвы в периоды межсезонья.

Плюсы и минусы

К достоинства свайных оснований принято относить:

• Высокая несущая способность.
• Возможность строительства на проблемных грунтах.
• Слабое влияние гидрогеологической обстановки на устойчивость основания.
• Отсутствие нужды в подготовке участка, возможность работ на склонах или складках рельефа.
• Практически не требуются земляные работы.

Недостатки свайного фундамента:

• Сложность или невозможность обустройства подвальных помещений.
• Установка свай требует использования спецтехники, что увеличивает стоимость и усложняет работы.
• Невозможно с большой точностью рассчитать глубину погружения каждой опоры.

Специфика свайных оснований заключается в способности работать на влажных болотистых грунтах, что делает их предпочтительными во многих регионах с высоким уровнем почвенных вод. Свайный фундамент, установленный грамотными специалистами, полностью решает проблемы неустойчивости грунта и образует надежное и долговечное основание.

Применение свайного фундамента

Фундамент из винтовых свай используется в первую очередь при строительстве домов на слабых подвижных грунтах. К ним относятся болотистые и торфяные почвы. Такое основание целесообразно использовать и при высоком уровне грунтовых вод.

Таким образом, свайное основание рекомендуется использовать в таких случаях:

близость озер, рек и других крупных водоемов;

необходимость возведение фундамента в сжатые сроки;

возможность экономии бюджета на строительство.

Применение свайного основания рекомендуется и на тех участках, где отсутствует удобный подъезд техники для проведения земляных работ. К тому же возводить его можно даже при отсутствии электричества, которое необходимо для работ по заливке классического фундамента из бетона.

Для установки буронабивных свай можно использовать даже ручной инструмент, а бетон замешивать вручную небольшими порциями. А установка винтовых свай вообще не требует работ по бетонированию.

Технология свай. Виды свай.

Данная классификация помогает обозначить внешний вид сваи.

1. Опорные сваи. Имеют гладкое покрытие и широкую основу. Короче говоря, такие сваи используют в случае, когда есть прочный грунт под рыхлыми слоями земли.Несомненно, основной функцией опорных свай является передача нагрузки дома на фундамент. Эти сваи также имеют второе название — сваи-стойки.

2. Висячие сваи. Имеют рифленое покрытие, благодаря которому они хватаются за грунт. В свою очередь, сваи передают нагрузку дома на почву. Как оказалось, такие опоры используют при наличии малого уровня грунтовых вод. А также в случае, если прочный грунт расположен далеко и проводить глубокие строительные работы неэффективно. Второе название таких свай – сваи трения.

Классификация свай по внешнему виду. Кликабельно.

Ремонт и реконструкция

Восстановление свайного фундамента — недорогое, однако эффективное решение. Его применяют при необходимости реконструкции старого основания.

Усиление сваями

Обычно сваями ремонтируют старый фундамент, создавая разгрузку несущих опор. Для усиления сваями старого фундамента применяют такие схемы:

1. Используют буронабивной либо буроинъекционный способ.
2. Вплотную с основанием вдавливают новые сваи.
3. Добавляют винтовые опоры.

Об усилении свайного фундамента читайте здесь, буроинъекционными сваями — тут.

Демонтаж

Чтобы выполнить разборку негодного фундамента, используют тяжелую спецтехнику. Необходимы алмазные резаки, гидроножницы, иные варианты гидравлического оборудования. Подробнее читайте в этой статье.

Поднятие дома

Чтобы поднять дом на сваях, используют такую технологию:

• специальными домкратами поднимают на требуемую высоту дом;
• под стены подкладывают блоки из металла либо деревянные пни;
• вворачивают сваи, приваривают к ним швеллеры;
• опускают строение на новый фундамент.

О том, как поднять дом на сваи, расскажет эта публикация.

Замена фундаментного основания

Чтобы продлить срок эксплуатации фундамента, его заменяют винтовыми сваями. При скрупулезном соблюдении технологии здание не сможет дальше разрушаться. Для полной замены фундамента деревянного строения, под стены заводят швеллер. Домкратами поднимают дом, монтируют винтовые сваи и опускают здание на них.

Понятие винтовой сваи

На боковые поверхности погруженного в почву фундамента действует сила морозного пучения. Эта  сила очень большая.

Так, к примеру, сила выталкивания пучинистого грунта на забивную жб сваю сечением 200*200 мм  составляет до девяти тонн. Вес малоэтажного здания не сможет компенсировать эти силы. Были случаи, когда происходило повреждение столба буронабивной сваи и отрывание ее от пятки.

Свая, имеющая диаметр в 108 мм, обладает маленькой поверхностью с боков и земля к  металлическому столбу не так намерзает, как к железо-бетонному. Поэтому сваи являются наиболее устойчивыми при воздействии пучения почвы. Лопастями обеспечивается надежная опора для  легких строений.

Какая классификация лучше всего подходит для частного строительства?

Выбор наиболее подходящего типа свай производится на стадии проектирования. Он определяется параметрами постройки — весом, этажностью, используемым материалом. Кроме того, учитывается тип грунта, условия работы, наличие поблизости построек и прочие факторы.

Сопоставляя имеющиеся исходные данные, приходят к выбору наиболее удобного, эффективного и безопасного вида свай. Обычно предпочтение отдается буронабивным (литым) сваям, которые не нуждаются в забивании и не наносят урон ближайшим зданиям и сооружениям.

В последнее время активно используются винтовые сваи, позволяющие строиться без предварительных земляных работ (допускаются работы на неровном рельефе).

Свайный фундамент: особенности, плюсы и минусы, виды свай, этапы монтажа, утепление и отделка

Отправим материал на почту

История применения свайных фундаментов берет свое начало задолго до начала нашей эры. Археологи находили следы их использования в раскопках, проводимых в ряде стран, в слоях почвы, датированных 500-700 гг до н.э. Но настоящий расцвет этой технологии начался с 1828 года, когда русский военный инженер Маслов сконструировал механический копер для забивания свай. Еще через несколько лет – в 1833 году – английский инженер Александр Митчелл запатентовал винтовые сваи.

Изначально такой тип основания использовался только для регионов со сложными климатическими условиями или подвижными грунтами. Однако относительная простота монтажа и цены на свайный фундамент сделали эту технологию популярной в частном загородном строительстве, особенно при возведении каркасных и им подобных легких домов. Свайный фундамент доступнее традиционного ленточного основания, гарантирует такой же показатель прочности и надежности, а в некоторых случаях – даже превосходят его.

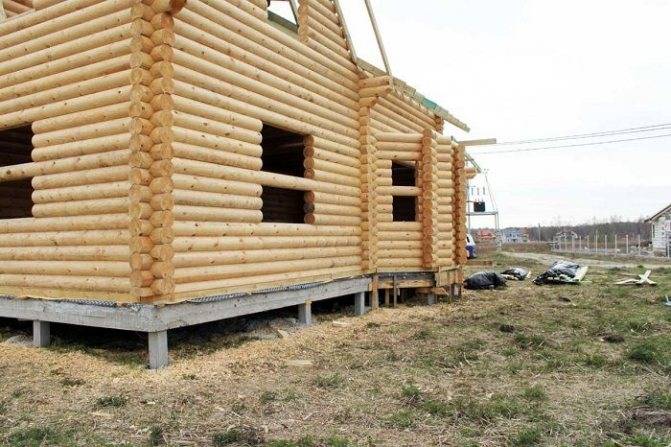

Дом на сваях можно установить даже на склоне, без дополнительных земляных работ

Виды фундамента на сваях

В зависимости от технологии погружения опор свайные фундаменты бывают:

На висячих сваях;

На подпорных сваях.

В первом случае столбы как бы висят в земле без опоры на несущий слой за счет банальных сил трения. Во втором они наоборот опираются на твердые пласты грунта. Висячий фундамент требует большого количества свай и более основательных расчетов на базе серьезных геодезических исследований участка. Для строительства частных коттеджей в два-три этажа такую технологию не используют.

В малоэтажном домостроении более востребован подпорный вариант. Сваи здесь не забиваются сплошным полем, их требуется гораздо меньше. Для обычного дома за городом вполне хватает четырех опор по углам и нескольких под несущими стенами. Такой свайный фундамент своими руками выполнить гораздо проще.

Сваи для устройства подобного основания можно взять:

Винтовые (вкручиваемые) стальные.

Буронабивные из асбестоцементной трубы и железобетона внутри.

Виды свай для разных типов фундамента

Частные застройщики для строительства свайного жб фундамента обычно выбирают винтовую либо инъекционную (буронабивную) технологию. При этом у винтов из стали есть серьезное ограничение – глубина заложения при самостоятельном монтаже. При неглубоком залегании плотных слоев (до 2-х метров) их самостоятельно еще можно закрутить в землю, а вот для более длинных опор уже нужна будет специализированная техника.

С буронабивными аналогами ситуация принципиально иная. Они делаются из труб, для погружения которых в землю необходимо вырыть соответствующего размера яму. Даже если она потребуется под пару метров глубиной, в плотном не осыпающемся грунте выкопать такой котлован своими руками для будущего основания будет несложно.

Преимущества винтовых свай

В отношении веса каркасных домов железобетонные винтовые сваи обладают избыточной несущей способностью, поэтому нецелесообразно переплачивать за дорогие конструктивные элементы и аренду оборудования для их вкручивания. Металлические винтовые сваи намного проще в монтаже и способны удерживать вес каркасного сооружения.

Положительные характеристики

1. Дешевизна.
2. Простой монтаж.
3. Быстрое возведение.
4. Разнообразие моделей.
5. Достаточная несущая способность.
6. Ремонтопригодность.
7. Возможность строительства на склонах.

Какие выбрать?

В зависимости от геологических условий и особенностей проектной конструкции выбирают модель винтовых свай. Определяющие характеристики опорных элементов:

• ширина лопасти;
• диаметр столба;
• длина трубы;
• тип наконечника;
• толщина металла.

Для каркасных домов с несущей нагрузкой 5–9 т используют винтовые сваи диаметром 108 мм и толщиной трубы 4-5 мм. Вес построек в несколько этажей может достигать 14 т, тогда выбирают стержни с размером сечения – 133 мм. В большинстве случаев подходят сваи со стандартным размером лопастей – 250–300 мм.

Как рассчитать?

На какую глубину закручивать винтовые сваи? Минимальная глубина закладывания свай рассчитывается исходя из уровня промерзания почвы. При этом наконечник опоры должен упираться в твердый несущий пласт. Для этого на этапе геологических исследований анализируют состав почвы и высоту слоев.

Например, в преобладающей части московского региона глубина промерзания грунта равна 1,5 м, тогда как в северных – этот показатель составляет 2,4 м. Это значение принимается за глубину фундамента.

Высота свай рассчитывается исходя из таких показателей, как:

• высота снежного покрова зимой;
• температурный режим в помещении;
• уровень подземных источников;
• вероятность подтопления;
• тип рельефа на участке.

Минимальна высота свай – 20 см, но на практике этот показатель редко опускают ниже 30 см. уровень цоколя подбирают индивидуально в зависимости от исходных условий.

Определяясь с моделью силового элемента, выбирают сваи с запасом по длине минимум в 0,5 м, чтобы было удобно выровнять высоту фундамента по горизонтали. Чаще всего для строительства каркасных домов используют стандартный типоразмер опор – 108х300х2500 мм.

Как рассчитать расстояние между сваями? Шаг между ближайшими силовыми элементами рассчитывают, основываясь на потребности в опорах. Сваи обязательно устанавливают в местах, где сооружение оказывает максимальную нагрузку на почву: под углами и точками пересечения несущих стен.

Если расстояние между столбами превышает 3 м, то посередине устанавливают промежуточные опоры. Рекомендованный шаг для винтовых свай – 1,5–2,5 м.

Способы соединения отдельных элементов

Стыкуют отдельные элементы составных свай одним из приведенных ниже способов:

• При помощи сварочного соединения закладного стакана.
• Используют обжимающую ствол листовую стальную накладку, которую соединяют сварочным швом.
• Обжимающие детали соединяют болтами.
• Применяют герметизирующую ленту, кондуктор или опирают на шпоночные выступы.
• Используют откидной замок.
• Штифтовым соединением.
• Применением строительного высокопрочного клея, при помощи которого фиксируют выступающую в посадочном отверстии арматуру с верхней секцией.

Самыми надежными из перечисленных способов считается штифтовое соединение и использование сварочного закладного стакана – они наиболее устойчивы к деформации.

Виды свай

Определенный вид основания можно использовать при конкретных условиях. Свайный фундамент для дома отличается не только по размерам, глубине погружения и частоте расположения укрепляющих элементов. Одной характеристикой такого основания дома являются виды свай. Они разделяются на виды по таким параметрам:

1. Материалы. Сваи могут изготавливаться из бетона, металла, дерева. Оптимальным вариантом являются комбинированный материал, который отличается прочностью, надежностью и долговечностью.
2. Метод погружения. По этому признаку они делятся на забивные, винтовые и буронабивные.
3. Несущие нагрузки. По этому параметру они делятся на сваи-стойки и сваи, которые продолжают висеть в почве.

От этих параметров также будет зависеть и конечная стоимость постройки дома.

Для различных грунтов и условий используется свой свайный фундамент – фото ниже показывает разновидности применяемых винтов.

Для каждой постройки и в зависимости от вида грунта, нужно подбирать определенный вид свай Источник bouw.ru
