Как правильно производится вязка арматуры под ленточный фундамент

Металлическая арматура

Самым распространенным типом трубопроката, применяемым при закладке фундамента, является металлическая арматура. В продаже имеются прутья разных диаметров сечения – от 12 до 40 мм. Они широко применяются в строительстве, в частности, для закладки фундаментов под большие, тяжелые здания.

Стоимость продукции напрямую зависит от ее характеристик, а именно:

• способа проката,
• марки стали,
• поверхности (рифленая или гладкая).

Прутья с рифленой поверхностью имеют более высокую цену. Данный тип имеет ребра жесткости, что позволяет изделиям лучше сцепиться с бетоном.

Металлическая арматура

Правила крепления стержней

По этой схеме можно обвязывать арматуру:

• Проволока связывается вдвое.
• Через петлю просовывается крючок.
• С обратной стороны конец заматывается вокруг пересечения и тоже закладывается в крючок.
• Проволока закручивается.

Рекомендованные правила и методы работы при вязке:

• Стержни подтягиваются, скручиваются, концы откусываются кусачками;
• Проволока скручивается в несколько оборотов при ее сильной натяжке;
• Стержни и хомуты перевязываются.

Использование скрепок, скоб, хомутов

При необходимости ускорить вязку используют вышеупомянутые материалы. В этих ситуациях производится вязка руками без использования инструмента. Стержни с небольшим диаметром могут связываться самозатягивающимися пластмассовыми хомутами. Универсальные приспособления, подходящие для любых сечений. Они легкие, устанавливаются руками и не вымазывают. Не стоит забывать о том, что у них невысокая прочность и при пониженных температурах они могут повредиться.

Преимущества скоб и других фиксаторов этого же типа:

• Повышается производительность;
• Повышается плотность связанных узлов;
• Просты в использовании.

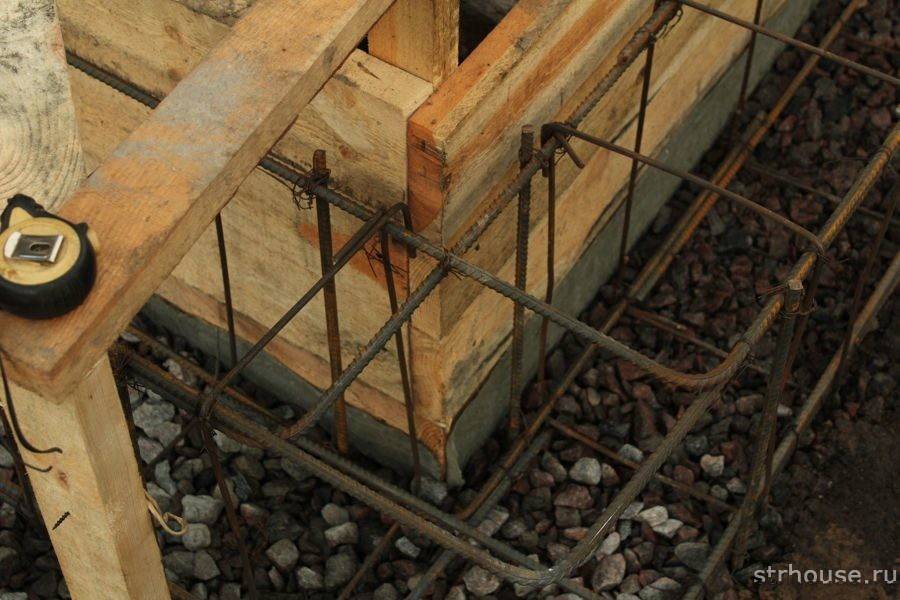

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

• продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
• поперечные и вертикальные прутья диаметром 10-12 мм;
• вязальная стальная проволока;
• хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента

ШАГ 1: делаем расчёты и закупаем материалы

Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

ШАГ 1: делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

• 1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
• 33 х 3 = 99 (количество поперечных прутков на 1 сторону);
• 99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

• 1000 х 2 = 2000 (один ярус);
• 2000 х 3 = 6000 (сторона);
• 6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

• 2 х 17 = 34 (штук на 1 сторону);
• 34 х 4 = 136 (штук на все основание);
• 136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

ШАГ 2: У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

ШАГ 3: вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

1. Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
2. Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
3. Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее. . 4

4

Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

Правильная схема армирования фундамента и примеры вязки арматуры

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.

Как правильно изготовить каркас?

Прежде чем приступать к армированию ленточного фундамента, чертежи подходящих каркасов следует изучить. Ведь от прочности каркаса зависит, будет ли основание служить многие десятилетия или же покроется трещинами в первую же весну из-за сезонного колебания уровня почвы.

Схема армирования ленточного фундамента

Чтобы не ошибиться при изготовлении, необходимо запомнить несколько правил:

1. Напуск (расстояние от места вязки до края прута) должен составлять не менее 5 сантиметров.
2. На угловых соединениях перпендикулярно идущие пруты должны быть связаны между собой – ни в коем случае нельзя использовать два отдельных блока, не соединенных между собой. Идеальным решением станут углы, изготовленные из загнутой арматуры – такая схема армирования фундамента наиболее надежна. Но для этого нужно иметь специальное оборудование, если арматура имеет диаметр 14 и более миллиметров, меньшие диаметры можно согнуть и в домашних условиях.
3. Соединения при помощи проволоки должны быть плотными – если используете вязальный крючок, то затягивайте проволоку до упора, чтобы не оставалось свободного места между хомутом и основной арматурой. Так же проверяйте рукой, если хомут двигается от прикасания, следует сделать дополнительную завязку проволокой.
4. Перехлест при армировании должен быть равен 40-50 диаметрам арматуры. Должна быть разбежка межу соседними стыковочными прутами, и верхним и нижним слоем, согласно проекту.
5. Армирующий каркас должен, в опалубке стоять ровно. Также необходимо позаботится о защитном слое бетона для арматуры, сделать согласно требованиям чертежа. Следует помнить, что минимальный защитный слой равен диаметру арматуры.

Схема армирования углов

Схема армирования примыкания

Как видите – правила максимально просты. Но об их существовании некоторые неопытные строители не подозревают или забывают. Это приводит к тому, что технология армирования ленточного фундамента нарушается и срок его службы существенно снижается.

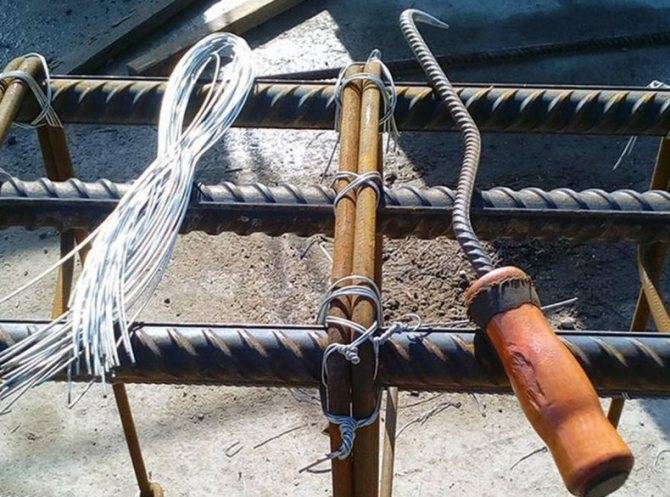

Использование вязального крючка

Перед тем как армировать ленточный фундамент, стоит узнать, как пользоваться рабочим инструментом. Специальный пистолет редко используют для частного домостроения, польку такое оборудование требует дополнительных затрат. Вкладываться в инструмент выгодно только для выполнения заказов, а не при возведении одного дома.

По этой причине наиболее распространенным инструментом для вязки в частном домостроении стал крючок. Пользоваться им будет проще, если заранее подготовить специальные шаблоны. Такая деталь работает как верстак и существенно облегчает работу. Дело пойдет быстрее. Чтобы изготовить шаблон требуются деревянные бруски, ширина который составляет около 30—50 см, а длина не может быть больше 3 м, поскольку такой верстак неудобно использовать.

Самый распространенный способ вязки – крючком

В деревянном приспособлении нужно просверлить пазы и отверстия, которые повторят очертания стержней в каркасе. В такие отверстия заранее раскладывают куски вязальной проволоки длиной по 20 см, а после этого фиксируют пруты армирования.

Для того чтобы понять технологию вязки, можно рассмотреть примеры. При строительстве потребуется два варианта: для перекрестий (когда элементы расположены перпендикулярно друг другу) и для соединений внахлест. В ленточном фундаменте чаще нужна вторая технология, при возведении плитной конструкции наиболее актуальной будет первая.

Способы вязки

Чтобы соединить уложенный каркас в единое целое при соединении внахлест, крючком следует пользоваться в таком порядке:

соединения выполняют в нескольких местах по длине стыка, месторасположение проволоки назначают так, чтобы она находилась в углубленной части профиля арматуры; проволоку складывают пополам и укладывают под местом соединения; с помощью крючка поддевают петлю; свободный конец подводят к инструменту и накладывают на него с небольшим перегибом; начинают вращать крючок, закручивая проволоку; осторожно вынимают инструмент. На одно соединение внахлест процедуру повторяют 3—5 раз

Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов

На одно соединение внахлест процедуру повторяют 3—5 раз. Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов.

Грамотное соединение каркаса позволит гарантировать надежность, прочность и долговечность опорной части здания.

Расчёт нужного количества

Правильный расчёт количества бережёт деньги, время и нервы. Эта истина ясна каждому. Вначале прикинем ребристую арматуру.  Кому не интересно — промотайте вниз. Уравнение будет примерно таким:

(Периметр бани) + (общая длина внутренних стен, под которыми будет фундамент) х (кол-во прутьев в планируемой схеме). Пример: Берём сооружение с длиной фундамента 5 м. по одной стороне и 7 м. по другой. С внутренней стеной, длиной 7 м. Допустим, схема предусматривает 5 продольных прутков ø 10 мм. Считаем:

Это не я

(5+7) х 2 = 24 м. Это внешний периметр фундамента.

24 + 7 (внутренняя стена) = 31 м. Получили общую длину фундамента в метрах.

31 х 5 (кол-во прутков в конструкции) = 155 м. Это общее кол-во арматуры.

Если не получилось найти пруток нужной длины, придётся соединять отрезками. Это следует делать внахлёст, не меньше 1 метра. Учтём и этот момент.

Предполагаем, что продольные прутки арматуры в каркасе будут с одним соединением.

5 (кол-во прутьев в конструкции) х 5 (общее кол-во внешних и внутренних стен опирающихся на фундамент) = 25.

Значит, у нас будет 20 соединений, для которых понадобится 20 дополнительных метров. Учтём. 155 + 25 = 180 м. Всё. С горизонтальным прутком покончили.

Рассчитываем вертикальные поперечные перемычки. Берём, для примера, ø 6 мм, а шаг ячейки = 0,4 м.

Разделив длину фундамента (общую) на шаг ячейки, получим кол-во так называемых «колец».

31 м : 0,4 м = 77,5 (78). Всё. Сколько колец, нам известно.

Предположим что высота армированной конструкции = 0,4 м и расстояние между прутками = 0,25 м. Считаем. (0,4 + 0,25) х 2 = 1,3 м. Это периметр одного кольца.

Высчитываем общее кол-во: 78 х 1,3 = 101,4 (округляем до 102) м.

Каркас из арматуры

Классический пример:

Длинные сегменты каркаса арматуры получают наибольшие нагрузки. Исходя из характеристик почвы, для них обычно применяют ребристую арматуру от 10 до 14 мм в диаметре (больше различий по периметру будущего фундамента — больше сечение).

• Укладываемая вдоль траншеи арматура, должна иметь отступ от боковых стенок, дна и уровня верхней границы заливки бетона, в пределах 50 — 80 мм. Кстати, именно об этом, многие спрашивают.
• Например, для фундамента с шириной заливки 40 см, оптимальное расстояние между продольными прутками в одной горизонтальной плоскости — 30 см, а в вертикальной — от 10 до 30 см. Шаг зависит от характера грунта и предполагаемой нагрузки на основание.
• Для вертикальных и поперечных элементов, используют гладкий пруток ø 6-8 мм. Такого диаметра достаточно, поскольку на них приходится меньшая нагрузка.
• Шаг между вертикальными поперечными рёбрами, от 10 до 30 см (максимум, до 50 см).

С помощью крючка

Для вязки применяется специальная термообработанная проволока диаметром от 0,8 до 1,2 миллиметров, которая достаточно пластична и не теряет своих свойств, даже при многократном сгибании и скручивании.

Фиксация прутьев проволокой производится специальным вязальным крючком. Так же существует винтовой крючок, который позволяет механизировать процесс и уменьшить общую трудоемкость.

Но применение данного способа не рационально для масштабных работ, например для плитного фундамента.

Для композитных стержней рекомендовано использование оцинкованной проволокой — она снизит вероятность возникновения коррозии, что положительно скажется на сроке службе фундамента.

Самодельный вязальный крючок

Самодельные крючки делаются по шаблону, как и модели, изготавливаемые на производстве. При их производстве используют арматуру, которую затачивают сбоку и сгибают в тисках. Ручку делают из расплавленного пластика, а после накручивают. Также для ручки может быть использована трубка из полимеров.

Арматура вяжется ими схематично, надежно, с обязательным соблюдением расстояния между узлами. Поэтому самодельные крючки также отлично подходят для вязки.

Связывание кусачками

Еще один способ вязания арматуры ленточного фундамента своими руками. Используется при необходимости связать несколько проволочных узлов потому, что при долгой работе с плоскогубцами сильно устанут руки. При больших объемах работ намного более предпочтительно использовать другой инструмент.

Вязальный пистолет для арматуры

Набор для увязки каркаса

В стандартный комплект современные производители включают:

• Механизм с электроприводом, который создает узел и обрезает проволоку.
• Аккумулятор с отдельным блоком питания. Его наличие упрощает выполнение работ в автономном режиме, без подключения соединительных проводов к сети питания 220 V.
• Чехол, предназначенный для закрепления инструмента на поясе монтажника.
• Инструкции по эксплуатации и чемоданчик для транспортировки и хранения.

Проволока для пистолета предлагается в намотанном виде, на небольших катушках. Производители настоятельно рекомендуют применять только сертифицированные расходные материалы, чтобы продлить срок службы техники, сохранить гарантийные обязательства.

Следующие преимущества пригодятся при выборе такого варианта:

• высокое качество связанных с одинаковым усилием узлов;
• увеличение производительности в 2-4 раза по сравнению с ручными методиками;
• снижение утомляемости;
• возможность выполнения рабочих операций в широком температурном диапазоне.

Для объективности анализа надо не забывать о некоторых ограничениях.

Такой аппарат подходит для скрепления открытых узлов

Проникновение в нижний ярус, сложные угловые места с крупной техникой затруднительно.

Поэтому в реальной ситуации современное техническое оснащение дополняют специальным крючком

Качественная проволока для пистолета стоит дорого

Приобретать это оборудование для реализации разового плана не имеет смысла. Дешевле – взять его в аренду на необходимое количество дней. Следует приобрести достаточное количество расходных материалов и дополнительные приспособления для выполнения рабочих операций вручную.

Способы (схемы) вязки

Вначале про инструменты для вязки. Они позволят ускорить и улучшить качество. Основные:

Вязальный крючок (есть два вида). Покупайте фабричный или мастерите самодельный.

Пистолет для арматурыВязальный пистолет самостоятельно обхватывает пруток и автоматически обвязывает его. Супер! Правда, для домашней работы Вы его приобретать не станете. Если есть знакомый строитель, обратитесь за такой штукой к нему. Чтобы построить баню или дом, он нужен только один раз, так что — вложение денег нерентабельно.

Также применяют шуруповёрт с насадкой: крутить быстро, но иногда не удобно…

Ну а теперь схема, точнее схемы. Следите за руками, как говорил фокусник:

• а) вязка в пучке без подтягивания;
• б) вязка узлов в углах;
• в) узел двухрядный;
• г) узел крестовый;
• д) узел глухой;
• е) крепление соед. элементом:

1, 3 – стержни, 2 – соединительный элемент. I – вид спереди; II – вид сзади.

На этом всё. Надеюсь, статья была полезной и отвечает на основные поставленные вопросы.

Анекдот: — Сударь, какая необычная у вас шпага. — Это арматура, сэр…

Подписывайтесь на новости, успехов и правильных Вам «выкрутасов»!

Цитата мудрости: Лень делает всякое дело трудным.

Как сделать опалубку для заливки бетона

Если хотя бы одна сторона армопояса выходит наружу здания, требуется возведение обязательной опалубки. Она может изготавливаться из ровных досок, OSB, листов фанеры, ламинированных плит ДСП. Крепится опалубка непосредственно к газобетонным стенам при помощи саморезов по дереву. Если применяются доски, то необходимо предусмотреть наличие вертикальных перемычек, обеспечивающих жесткость конструкции.

Поверху опалубки крепятся горизонтальные перемычки, фиксирующие ее с обеих сторон. Перемычки прикручиваются саморезами или прибиваются гвоздями через каждые 80–100 см.

Если слой утеплителя выходит на внешнюю стену дома, а отделка стены пока что не предусмотрена, его можно замаскировать. Для этого опалубку устанавливают не заподлицо со стеной, а непосредственно на стену. После снятия опалубки остается впадина глубиной около 3 см, чего вполне достаточно для слоя отделочного материала.

Необходимые материалы и инструменты

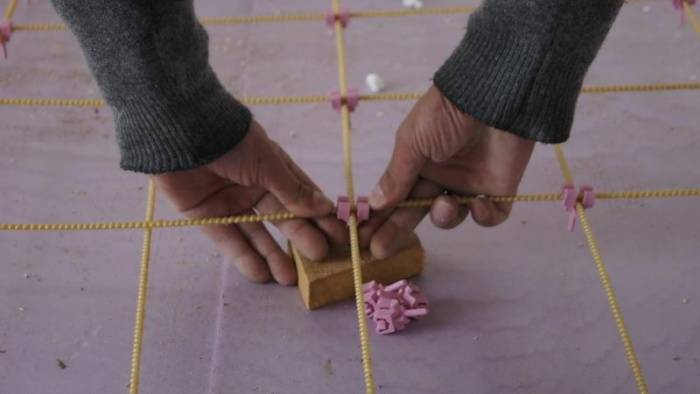

Перед тем, как вязать стеклопластиковую арматуру для фундамента, необходимо закупить материалы и подготовить инструменты для работы.

Обычно для усиления монолитных конструкций применяются горизонтальные плоские сетки, соединенными пространственными связями в единое целое. Такая схема подходит для укладки ленточного и плиточного фундамента под здание, или для подготовки каркаса под заливку основания для забора.

Отдельные пруты между собой связывают металлической проволокой с помощью специальных крючков или пистолета (материал по теме вязки арматуры представлен здесь).

Также их можно соединять хомутами.

До начала работ приобретают следующие материалы:

• стеклопластиковые пруты (диаметр должен соответствовать проектной документации);
• металлическую проволоку или пластиковые хомуты.

Арматура из пластика поставляется в бухтах, поэтому перед началом работ ее необходимо нарезать по размеру. Резать арматуру можно обычной ножовкой по металлу или отрезным диском углошлифовальной машинки (материал по резке стеклопластиковой арматуры размещен тут). Размечать пруты на отдельные куски удобно будет маркером.

Для вязания выбирают металлическую проволоку диаметром от 1 мм. Такой размер позволяет создать надежный узел, который будет удерживать пересечение отдельных прутов без перепадов по высоте.

Для нарезки проволоки на отдельные куски будет достаточно бухту с проволокой раскроить на 3 части углошлифовальной машинкой.

Для придания проволоке большей эластичности, ее рекомендуют отжечь на костре. После термической обработки проволока легко гнется и затягивается узлом на месте соединения арматурных прутов. Необработанная проволока хуже затягивается и не дает плотного захвата соединения, а также чаще рвется.

В качестве инструмента для вязания проволоки могут использоваться:

• плоскогубцы;
• вязальные крючки;
• вязальные пистолеты.

Работать плоскогубцами неудобно. Для получения правильного узла приходится прикладывать много усилий, а скорость работы будет ниже в несколько раз, чем при использовании других инструментов. Чаще всего строители применяют вязальные крючки.

Крючки бывают двух видов:

• Ручные. Такой инструмент потребуется вращать усилием руки.
• Полуавтоматические. Они снабжены внутренней резьбой, и при протягивании ручки назад, крючок проворачивается, затягивая узел.

Обычный крючок можно приобрести в строительном магазине, но также его легко смастерить самостоятельно из толстой стальной проволоки (об этом читайте в этом материале).

Вязальный пистолет существенно ускоряет процесс подготовки каркаса, но это достаточно дорогой инструмент. Кроме того, габариты пистолета не позволяют осуществить захват соединения прутов в труднодоступных местах — там все равно придется работать обычным крючком.

Виды арматуры для фундамента

В соответствии со сводом правил СП 63.13330.2012 «Бетонные и железобетонные конструкции. Основные положения», для армирования железобетонных конструкций следует применять отвечающую требованиям соответствующих стандартов или утвержденных в установленном порядке технических условий арматуру следующих видов:

• горячекатаную гладкую и периодического профиля с постоянной и переменной высотой выступов (кольцевой и серповидный профиль соответственно) диаметром 6-50 мм;
• термомеханически упрочненную периодического профиля диаметром 6-50 мм;
• холоднодеформированную периодического профиля диаметром 3-16 мм;
• арматурные канаты диаметром 6-18 мм.

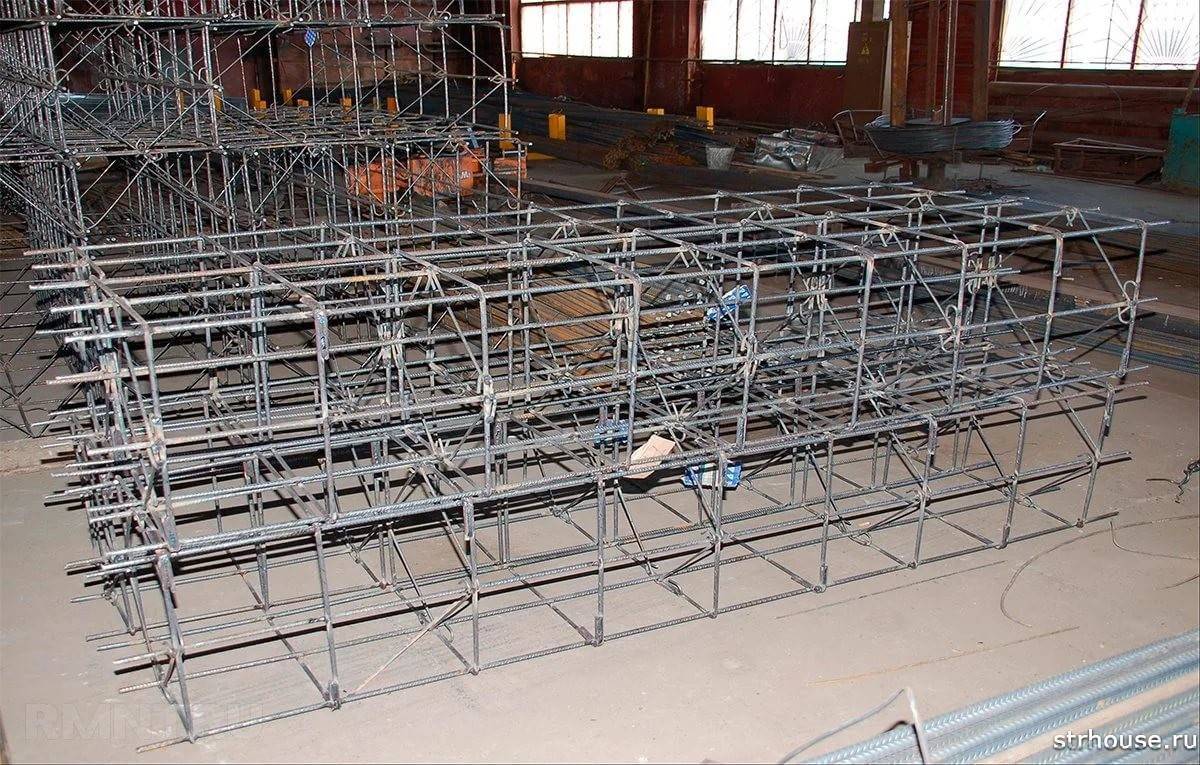

Арматурный каркас представляет собой металлический скелет, состоящий из продольных прутьев, проходящих вдоль фундамента, и поперечных прутьев-хомутов, поддерживающих продольные прутья в правильном пространственном положении.

Различают два вида арматурных каркасов – сварные и вязаные. Сварные каркасы изготавливают в заводских условиях с применением технологии сварки, не допускающей ослабления арматуры. В полевых условиях использовать сварку не рекомендуется, так как сварные швы ухудшают физико-механические свойства металла в районе шва, что может привести к разрушениям и потери целостности металлического каркаса.

Вязаный арматурный каркас сооружается на месте. Рабочая продольная арматура связывается с поперечной при помощи тонкой стальной проволоки, которая надежно фиксирует прутья в правильном положении.

Рабочая продольная арматура определяется расчетом, а для одноэтажных зданий и временных сооружений назначается конструктивно, не менее 0,1% от площади поперечного сечения фундамента. Диаметр арматуры для ленточного фундамента должен составлять при длине здания:

• до 3 м – не менее 10 мм;
• более 3 м – не менее 12 мм.

В качестве продольной арматуры используют рифленые пруты, т.к. они имеют большую прочность и способны лучше сопротивляться изгибающим усилиям.

Поперечная арматура назначается конструктивно, диаметром 6 мм при высоте фундамента до 80 см, в других случаях ставят арматуру диаметром 8 мм. Диаметр поперечной арматуры не должен быть меньше четверти диаметра продольной арматуры. Шаг конструктивной арматуры составляет 30-80 см. В качестве поперечной арматуры подойдут обычные гладкие пруты, т.к. они не несут на себе нагрузку, а только поддерживают продольные прутья в правильном положении.

Альтернативой традиционной стальной арматуре является композитная арматура, появившаяся не так давно. К ее достоинствам можно отнести следующие факторы:

• Цена. Арматура из стекловолокна дешевле стального прута.
• Легкость и прочность. Несмотря на то, что вес стекловолоконных прутьев намного ниже, чем стальных, их прочность примерно в 3 раза выше.
• Стойкость к коррозии и долговечность. Стекловолокно не подвержено коррозии, поэтому срок службы таких элементов не ограничен.
• Композитная арматура не намагничевается и не создает помех радиоволнам.

Металлическая арматура

Самым распространенным типом трубопроката, применяемым при закладке фундамента, является металлическая арматура. В продаже имеются прутья разных диаметров сечения – от 12 до 40 мм. Они широко применяются в строительстве, в частности, для закладки фундаментов под большие, тяжелые здания.

Стоимость продукции напрямую зависит от ее характеристик, а именно:

• способа проката,
• марки стали,
• поверхности (рифленая или гладкая).

Прутья с рифленой поверхностью имеют более высокую цену. Данный тип имеет ребра жесткости, что позволяет изделиям лучше сцепиться с бетоном.

Металлическая арматура

Необходимое количество арматуры для фундамента

Пример расчета будет неполным без вычислений количества арматуры, используемой в армопоясе ленты. Обычно в лентах используют два пояса из двух продольных стержней, периодически (через 0,5 м) соединенных горизонтальными, вертикальными перемычками. Все элементы, расположенные в силовой объемной конструкции горизонтально, используют арматуру периодического сечения (рифленка), вертикальные стойки делают из гладкой арматуры.

Расчет может производиться в специальной онлайн программе, при самостоятельных вычислениях придется учесть:

• нахлест горизонтальных стержней 10 см (+0,2 м в каждом стыке);
• специфику расположения прутков в углах (загибы заходят на сопряженную стену на 0,5 м, считая от угла внутренней опалубки);
• вертикальные стойки заходят за нижний/верхний горизонтальные пояса на 5 см.

Рекомендуемый специалистами запас составляет 5-10% в зависимости от конфигурации стен. При покупке следует учесть, что арматура продается на вес, а не метражом. В каждой торговой точке имеется таблица перевода метража в массу. Прутки связываются проволокой, на каждый стык уходит 25 см материала. При вязке пистолетом расход меньше, однако придется приобрести сам инструмент, чаще всего, для разовых работ.

Подготовка арматуры

Прежде чем заливать фундамент, нужно правильно вязать арматуру для большей прочности и устойчивости конструкции. Это позволяет связать арматуру в единую конструкцию, создав тем самым опорный каркас здания. Мощность общей конструкции фундамента нужно обеспечить дополнительными ребрами жесткости. Для этого понадобится:

• Стеклопластиковая арматура
• Вязальная оцинкованная проволока с сечением 1 мм
• Вязальный крючок

Есть несколько видов крючков для вязания:

• Обыкновенный крючок. Его при работе необходимо постоянно вращать.
• Винтовой крючок – сам вращается при нажатии на рукоятку.

Названные материалы нужно выбирать очень внимательно. Например, вязальная проволока должна быть довольно толстой, чтобы избежать ее разрывов при подаче бетона на каркас. В противном случае связки могут лопнуть, а конструкция ленточного основания получится ассиметричной, чего никак нельзя допускать.

Весь процесс делится на шаги:

1. Поперечные прутья нижнего слоя укладываются на арматурные фиксаторы, которые устанавливаются до проведения работ.
2. Долевые прутья нарезаются и укладываются на необходимом друг от друга расстоянии, на них отмечаются места скрепления.
3. Под прямым углом к долевым прутьям устанавливаются перемычки, каждая из которых связывается в отмеченных местах. Если вязка производится проволокой, то ее нужно сложить вдвое и прочно зафиксировать при помощи крючка. Если же используются хомуты, то каждый из них затягивается потуже.
4. После окончания работ по сооружению первого ряда сетки можно делать остальной каркас. Перпендикулярные отрезки крепятся с внутренней стороны ячеек таким же образом.

Особо осторожно нужно подходить к обвязке углов. В строительных магазинах можно купить специальные элементы, которые легко устанавливаются на место углов

Готовый каркас укладывается в опалубку в горизонтальном положении сеток.

Этот способ очень распространен среди строителей, которыми вязка арматуры производится своими руками. Помимо него, существует еще несколько вариантов скрепления арматуры для ленточного фундамента:

• Довольно крупные по масштабу работы требуют вязать арматуру специальными вязальными пистолетами.
• Самым простым способом можно считать вязку с использованием пластиковых хомутов нужного размера. Такой метод прекрасно подойдет, если осуществляется вязка небольшого сооружения. Его достоинством является то, что нет необходимости носить с собой при работе большой моток проволоки, а также можно не покупать вязальный крючок.

Выбираем материал для вязки

Оптимальный вариант — отожженная стальная оцинкованная проволока, позволяющая давать прочное и надежное соединение

Она практически не растягивается, устойчива к коррозии и не слишком жесткая, что важно при длительной работе с большим количеством соединений

Принципиальных ограничений по толщине проволоки не имеется, обычно подходят по принципу удобства работы. Для арматурных стержней диаметром 12 мм принято использовать проволоку толщиной 1,2 мм, для более толстых прутков толщину проволоки увеличивают.

Основной критерий выбора — жесткость материала, определяющая рабочие качества и удобство пользования. Чрезмерно жесткий материал вызывает быструю утомляемость, что снижает производительность.

Обычно проволока реализуется в бухтах, но имеются и заготовки — отрезки проволоки с кольцами на концах, облегчающие работу.

Существуют также пластиковые хомуты, существенно ускоряющие процесс соединения каркаса. Специалисты не любят работать с ними, так как они не обладают достаточной прочностью и способны разрываться под нагрузкой, что нередко обнаруживается уже в процессе заливки.

Инструменты для вязки арматуры

Связывание арматурного каркаса процесс трудоемкий, поэтому вязание проволоки руками или плоскогубцами требует усилий и занимает много времени. Для этого используют специальный крючок и механические инструменты.

Вязка арматуры крючком ускоряет процесс, и облегчает выполнение работ.

• Вязальный крючок легко сделать самостоятельно из гвоздя диаметром 5-8 мм, старой отвертки, шила, куска электрода или проволоки. В приготовленную ручку закрепляется отрезок проволоки или гвоздь, свободный конец которого сгибается под углом 900.
• Вязальный крючок с аккумулятором.
• Вязальный пистолет.
• Шуруповерт с самостоятельно сделанным крючком.

Преимущества стеклопластиковой арматуры

Рассмотрев достоинства арматуры на основе стеклопластика можно сделать правильный выбор. Строители, исходя из показателей, какой фундамент для стеклопластиковой арматуры подобрать, отдают ему предпочтение, основываясь на устойчивости к химически активным средам.

Данная характеристика определяет длительный срок эксплуатации материала, составляющий не менее восьмидесяти лет. Износоустойчивость материала сопоставима со стальной конструкцией. Легкий вес арматуры из стеклопластика исключает значительную нагрузку на фундамент строения, благодаря этому продлевается его срок службы.

Отдельно строители подчеркивают повышенную гибкость стеклопластиковой арматуры. Отгрузка стройматериала может производиться заказчику в бухтах, предварительно не нарезая отдельными прутками. Таким образом, уменьшено количество нахлестов, что снижает затраты материала.

Арматура в бухтах.

Также подобный параметр способен повысить прочность возводимой бетонной конструкции. Компактность формы упаковки позволяет поместить арматуру в багажник легкового авто, что уменьшает затраты на транспортировку материала на строительную площадку.

В строительстве композитная арматура получила широкое применение за счет вариативности температурного рабочего диапазона. Он составляет от -10 до +100 градусов. Используя материала при экстремальных температурах, технические характеристики остаются на прежнем уровне.

Способы соединения арматуры

Перед началом вязки, нужно определиться с типом соединения

Перед началом вязки, нужно определиться с типом соединения. Сделав мониторинг видео материалов, мы выделили три самых популярных способа:

• Проволокой;
• Хомутами из пластика;
• Хомуты из пластика с сердцевиной из металла.

Стоит заметить, что для вязки арматуры для ленточного основания чаще всего используют проволочный материал, который надежный и уже проверенный многими. Если взять пластиковые хомуты, то они имеют преимущество в удобстве и быстроте, но они имеют плохую фиксацию. После бетонной обработки материалы не уступают друг другу.

Установка опалубки и арматуры

Работы по укладке армирующего каркаса в опалубку начинают до момента заливки бетона

При этом крайне важно соблюдать технологические нормы. В противном случае, есть риск отвала бетона, появление внешних деформаций и растрескиваний. Крайне важно обеспечить неизменное пространственное положение арматурного каркаса на протяжении всего процесса заливки бетонной смеси

Чтобы зафиксировать арматуру используют вязальную проволоку, подкладки из металла или бетона. Дабы добиться высокого качества готового изделия, специалисты обязательно следят за соблюдением технологических отступов от опалубочных щитов. Диаметр арматуры подбирается с учетом габаритов будущей конструкции и испытываемых нею нагрузок. Не допускается укладка стальных прутов с явными признаками коррозии, следами краски и смазывающих материалов

Крайне важно обеспечить неизменное пространственное положение арматурного каркаса на протяжении всего процесса заливки бетонной смеси. Чтобы зафиксировать арматуру используют вязальную проволоку, подкладки из металла или бетона

Дабы добиться высокого качества готового изделия, специалисты обязательно следят за соблюдением технологических отступов от опалубочных щитов. Диаметр арматуры подбирается с учетом габаритов будущей конструкции и испытываемых нею нагрузок. Не допускается укладка стальных прутов с явными признаками коррозии, следами краски и смазывающих материалов.

Установка арматуры для опалубки фото
