Как сделать 4-х скатную крышу: устройство, узлы

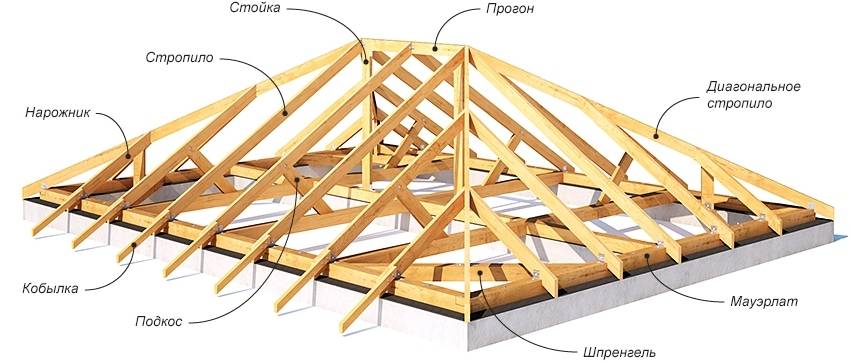

Стропильная система

1. Мауэрлат. Это основание стропильной системы, которое изготавливается из толстого бруса. Если вы делаете крышу на бревенчатом доме, то роль мауэрлата будет играть последний венец сруба. Если дом кирпичный, то установку мауэрлата также проектируют заранее. Под него делают бетонный пояс, в который замуровывают металлические шпильки. На них впоследствии и закрепляется брус.
2. Коньковый прогон. Это самая верхняя часть системы, толстый брус, на который впоследствии будут крепиться стропильные доски.
3. Стропила. Эти элементы представляют собой доски, из которых и создается основной каркас.
   • диагональные стропила соединяют углы мауэрлата и коньковый прогон
   • рядные стропила монтируются на трапециевидных скатах
   • стропильные полуноги опираются на мауэрлат, а с другой стороны – на диагональные стропила
4. Лежень. Устанавливается параллельно коньковому прогону на несущую стены. Его задача – перенести часть веса кровли на сруб.
5. Опорные стойки. Соединяют между собой лежень и коньковый прогон, делают конструкцию более прочной.
6. Подкосы. Опираются на лежень и подпирают диагональные стропила, чтобы уменьшить на них нагрузку.
7. Другие вспомогательные элементы конструкции – шпренгель, затяжки, кобылки, ригели. Они поддерживают те или иные детали обрешетки и снимают с них нагрузку.

Как сделать четырехскатную крышу дома своими руками?

Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.

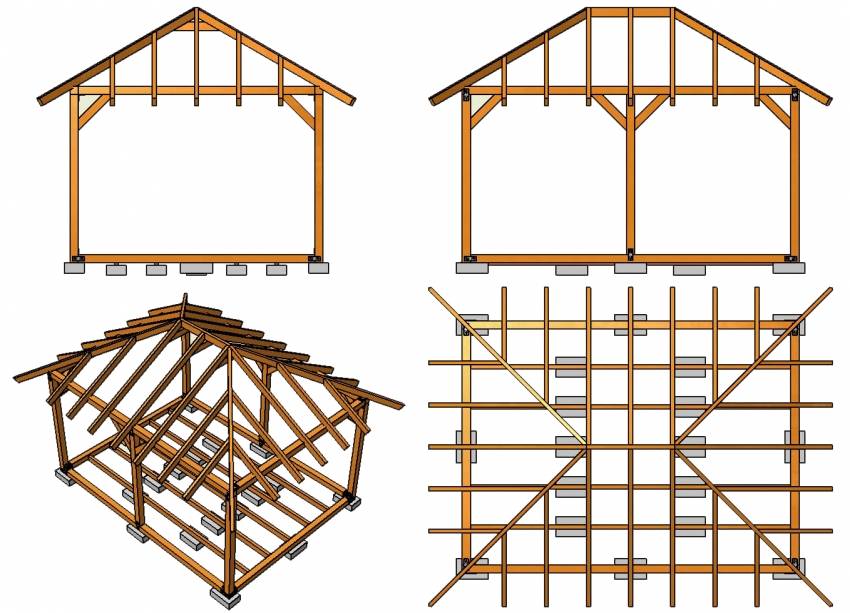

Схема стропильной системы четырехскатной вальмовой крыши

Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.

Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.

Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.

Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.

Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате

Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:

• монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
• установка центральных стропил;
• монтаж угловых стропил, которые крепятся к диагональным брусьям;
• установка затяжки, которая используется для закрепления ног у конька;
• монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
• установка подкосов, которые закрепляются на стропильной ноге и ригеле;
• монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.

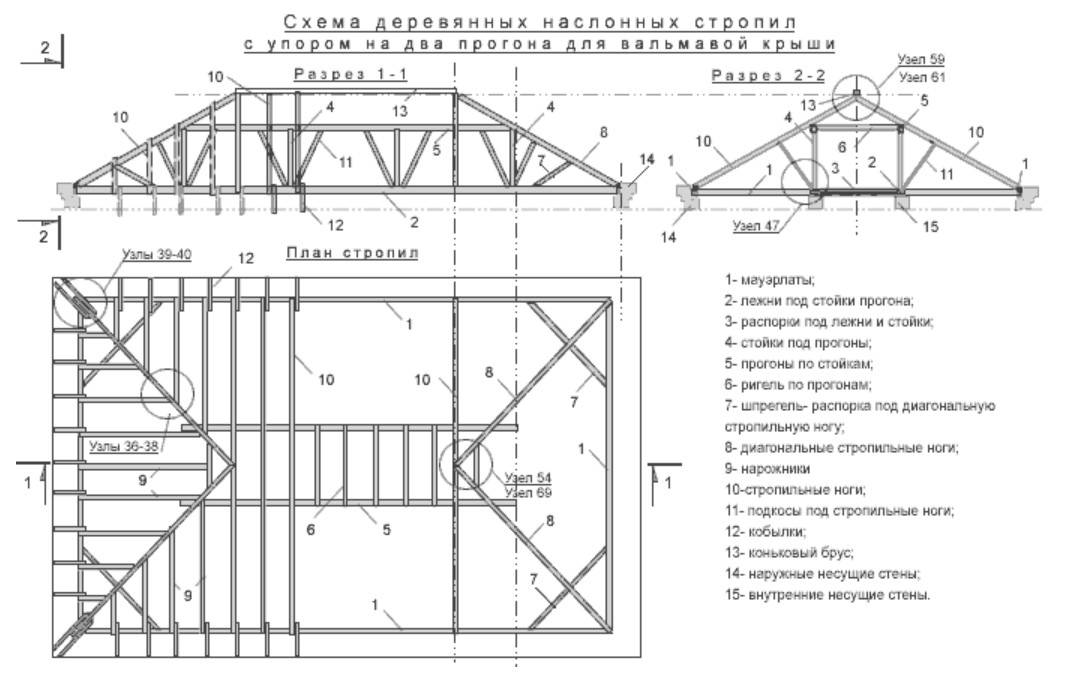

Схема устройства стропильной системы четырехскатной вальмовой крыши

После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.

Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.

Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов

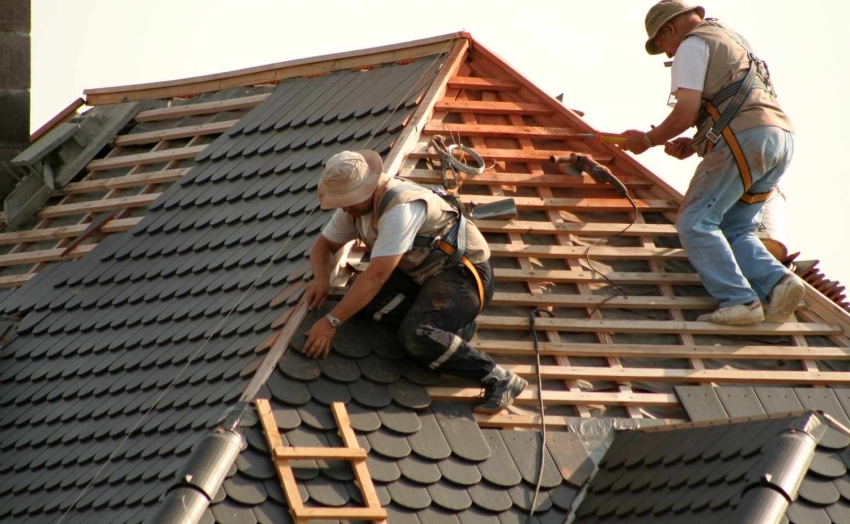

Монтаж кровельного пирога

Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:

• пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
• теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
• гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
• обрешетки в виде досок, к которым монтируется кровельное покрытие.

Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов

Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

• В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
• Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

• Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
• Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
• Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

• Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
• Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
3. Установка наслонных стропильных ног под ту или иную конструкцию.
4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
5. Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Этап ІІІ. Установка чердачного перекрытия

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам. Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;

количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;

вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;

необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Таблица — угол наклона крыши в зависимости от кровельного материала

Таблица — угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

1. сначала на верхнюю обвязку торцевой стены наносится осевая линия;
2. затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
3. далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
4. на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
5. полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Материал подготовлен для сайта www.moydomik.net

Формулы для расчета вальмовой крыши

Высота конька	Чертеж для расчета высоты конька вальмовой крыши
Длина конькового бруса	Длина дома минус его ширина	Чертеж для расчета длины конькового бруса вальмовой крыши
Длина центральных стропил (трапеции)	Формула для расчета длины центральных стропил	Теорема Пифагора
Длина рядовых стропил	Рассчитывается аналогично длине центральных стропил
Удлинение стропила для формирования каркасного свеса	Чертеж для расчета насколько необходимо удлинить стропила для свеса
Угол наклона рядовых стропил	Формула для расчета угла наклона рядовых стропил	Чертеж для расчета угла наклона рядовых (промежуточных) стропил
Длина диагональных вальмовых стропил	Формула для расчета длины диагональных стропил	Схема для расчета длины диагональных стропил вальмовой крыши
Нарожники (короткие стропила)	Первое короткое стропило	Чертеж для расчета 1-го короткого стропила вальмовой крыши
Второе короткое стропило	Схема для расчета 2-го короткого стропила вальмовой крыши
Площадь вальмовой крыши	Формула для расчета площади вальмовой кровли	Чертеж для расчета площади вальмовой крыши

Как рассчитать площадь вальмовой крыши?

Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.

Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.

Расчет площади вальмовой крыши — формулы

Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.

Как сделать 4-х скатную крышу своими руками. Пошаговая инструкция

Прежде чем приступать к монтажу кровли, следует составить ее проект. Расчеты можно провести самостоятельно, так как в этом нет ничего сложного. Главное – это понимание, от чего зависит тот или иной параметр на схеме.

Угол наклона скатов

При расчете угла наклона скатов используют три показателя:

• ветровая нагрузка на кровлю
• количество осадков в регионе
• материал изготовления крыши

Уклон может быть от 5 до 60 градусов. Следует также учитывать, будете ли вы обустраивать чердачное пространство. Если скаты будут слишком пологими, то высота чердака будет маленькой – жилую комнату здесь сделать будет невозможно. Таким образом, для строительства мансарды уклон скатов должен быть не более 45 градусов.

Если местность характеризуется частыми порывистыми ветрами или выпадением большого количества осадков в зимнее время, не стоит делать кровлю с углом наклона менее 30 градусов.

Если уклон будет 60 градусов и более, то атмосферные явления климатической зоны можно не учитывать.

Что касается материала изготовления кровли, то строительными нормами предусмотрены минимальные значения для каждого из них.

• Рулонные материалы, изготовленные на основе битума можно укладывать горизонтально.
• Асбестоцемент и глиняную черепицу – под углом от 9 градусов.
• Кровельные материалы из стали – уклон от 18 градусов и больше.
• Дерево – от 34 градусов.

Высота

Высота крыши – это тот параметр, который нужно будет вычислить. Площадь основания нам известна, так как коробка построена. Угол наклона кровли был вычислен на предыдущем этапе. Таким образом, применив несложные формулы со времен школьной программы, можно будет вычислить высоту конька.

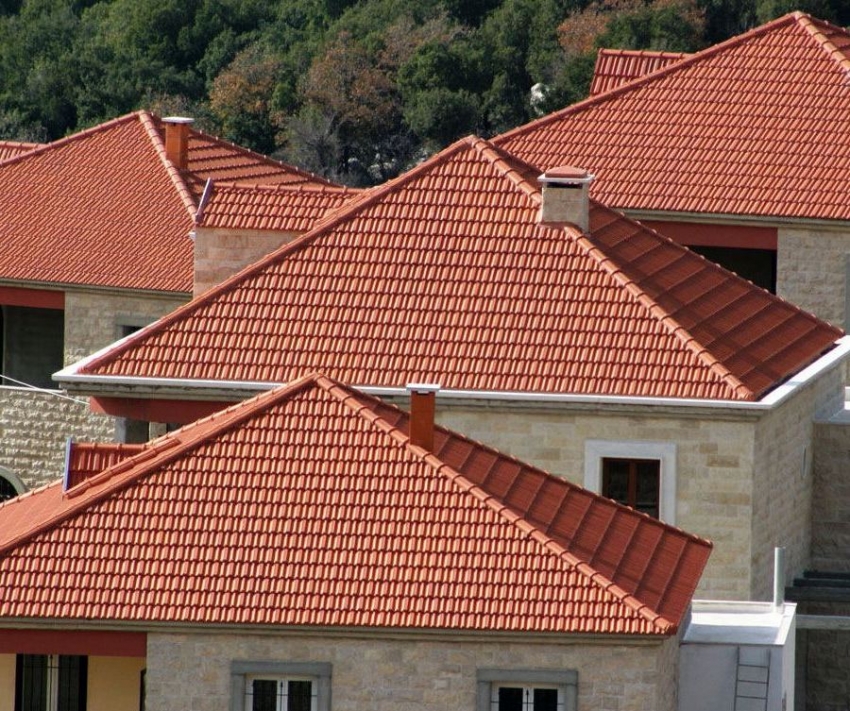

Преимущества применения четырехскатной (вальмовой) крыши

Конструкция четырехскатной кровли состоит из прямоугольного основания, четырех наклонных плоскостей, скатов, два из которых трапециевидной формы, а два треугольной, расположенные на том участке, где у двускатной кровельной конструкции размещены фронтоны. На скатах устанавливают мансардные, слуховые окна, эркеры, кукушки. Это придает кровле особый вид.

Основные достоинства применения четырехскатной конструкции кровли

• В связи с отсутствием фронтонов такая кровля более устойчива в отличие двускатной крыши перед сильными ветровыми нагрузками, поэтому рекомендуется для возведения в регионах, где преобладают сильные порывистые ветры.
• Большее число скатов эффективнее помогает в плане отвода талых, дождевых вод и снега. На таких конструкциях снег практически не удерживается.
• Под такой конструкцией можно обустроить достаточно просторное мансардное помещение.
• Еще один немаловажный плюс четырехскатной крыши – это доступная стоимость конструкции благодаря использованию для обустройства стропильной системы строительного материала из древесины, на которую можно класть кровельное покрытие по любой цене.

Вальмовая крыша

Важными в чертежах четырехскатной вальмовой крыши являются узлы соединений основных элементов конструкций:

•  Крепление диагональных и рядовых стропил к мауэрлату;
•  Соединение концов конька с балками;
•  Крепление кобылки к стропильной ноге. При ее отсутствии – детализация на чертеже запила доски для соединения с мауэрлатом.
•  Установка нарожников.

Следующим этапом в проектировании четырехскатной вальмовой крыши будет нанесение слуховых или мансардных окон, отверстий вентиляционных труб, дымоходов на чертеж. Эти проемы в каркасе обрамляют деревянными брусками. Кровля укладывается на «пирог» из теплоизоляции. На балки натягивается пароизоляционная пленка, поверх нее устанавливают крепление обрешетки. Укладывается утеплитель, а следом за ним – рейки контробрешетки. Завершающий этап зависит от кровельного материала.

Конструкция

На четырехскатную крышу здания помимо постоянной нагрузки от кровли, каркаса и утеплителя воздействует ветер и осадки. От максимального количества снега, выпадающего зимой в регионе строительства, зависят такие показатели:

•  Тип кровельного материала, следовательно, и вид обрешетки;
•  Размер сечения бруса;
•  Количество поддерживающих элементов в конструкции.

Расчет постоянной нагрузки G на четырехскатную крышу производится путем сложения веса всех материалов в кровельном пироге на 1 кв.м. Полученное значение по СНИПу необходимо умножить на коэффициент 1,1 для запаса прочности.

Ветровая нагрузка рассчитывается по формуле: W=Wo×k×с,

где Wo – ветровое давление, которое можно взять из справочника для определенной местности;

k – коэффициент, учитывающий изменение по высоте ветрового давления;

с – коэффициент аэродинамический (принимаем равным 0,8).

Формула расчета снеговой нагрузки представляет собой значение из справочника для города постройки, умноженного на коэффициент, зависящий от уклона скатов. Дальнейший расчет покажет подходящее сечение балки для каркаса четырехскатной вальмовой крыши, а также необходимость укрепления конструкции дополнительной опорой.

Полученные нагрузки стоит сложить и умножить на грузовую площадь стропильной ноги. Чтобы узнать линейную распределенную нагрузку по длине балки, необходимо будет поделить полученное значение суммарной нагрузки на длину элемента.

Расчет площади скатов вальмовой крыши

Чтобы составить смету кровли, необходимо знать, сколько понадобится материала. Для этого «разбивают» четырехскатную крышу на плоские геометрические фигуры и вычисляют площадь каждой из них. Исходные данные берут из чертежей: высоту конька или углы наклона, расстояние между стеной и свесом, габариты здания.

Для простой шатровой четырехскатной крыши делают расчет площади одного равнобедренного треугольника и умножают полученное значение на 4. Следует учитывать, что посчитать площадь от конька до карниза на чертеже с точностью до кв.см – невозможно. Расчетами определяют приближенное количество материала.

В примере ниже чертеж и расчет четырехскатной шатровой крыши с длиной свеса крыши в 1 метр, углом уклона 50°для здания со стенами размерами 5,25м.

Эскиз крыши

Прежде чем приступать к монтажу кровельной конструкции рекомендуем выполнить ее эскиз в масштабе. Этот эскиз будет своего рода макетом и инструкцией по созданию вальмовой крыши:

• Рисуем дом в двух проекция (анфас и профиль) соблюдая все пропорции в масштабе;
• Отмечаем на проекции анфас высоту конька и выбранный угол скатов;
• Определяемся с длиной конькового прогона на проекции дома в профиль;
• На схемах наносим шаг стропил, вычерчиваем все стропильные ноги;
• Дополняем эскиз необходимыми отметками для усиливающих элементов системы.

Данный эскиз не только поможет визуализировать будущую кровлю, но и станет своеобразной инструкцией по ее возведению. Кроме того, данный чертеж поможет определиться с необходимым количеством строительных материалов.

Подготовительные работы

Перед тем как сделать вальмовую крышу, нужно принять несколько конструкторских решений, а именно:

Таблица расчета шага стропил вальмовой крыши

• шаг стропил;
• сечение стропил и накосных ног;
• угол наклона кровли.

Шаг стропил зависит от назначения подкровельного пространства и ширины здания. Чем больше пролет стропильной ноги, тем меньше придется принимать шаг. Если пространство под крышей будет использовано как мансардный этаж или отапливаемый чердак, потребуется дополнительное утепление.

Утепление проводят с помощью трех видов материалов, в зависимости от которых подбирают шаг:

• жесткие плиты минеральной ваты – шаг стропил 58 или 118 см;
• пенополистирол (пенопласт или экструдированный) – шаг стропил – 60 см;
• пенополиуретан (пена) – любой шаг.

Схема установки стропил в соответствии с мансардными окнами Эти значения обусловлены удобством рабочих. Если принять шаг несущих конструкций 58 см при использовании минеральной ваты, то будет обеспечен удобный монтаж стандартных плит шириной 60 см.

Производитель рекомендует, чтобы теплоизоляционный материал был на несколько сантиметров шире, чем расстояние между стропильными элементами в чистоте, это обеспечит максимально плотное прилегание и предотвращение появления щелей и мостиков холода. Назначение размера 118 см предусматривает укладку плит в две полосы по ширине.

При применении пенополистирола стандартной ширины 60 см предусматривать установку с распором не требуется. Материал удерживается между несущими конструкциями за счет клея, специальных гвоздей и нижней обрешетки. Щели между деревянными элементами и плитами теплоизоляционного материала заполняют монтажной пеной или герметиком.

Если устанавливаются мансардные окна, их размеры также нужно учесть. Расстояние в свету между наклонными балками принимают на 4-6 см больше ширины окна. Если утепление крыши не предусмотрено, выбирают удобный шаг стропил, обычно это 1 метр.

Опирание накосных стропильных ног на шпренгель

Сечение стропил принимается расчетом, но в общем случае можно указать следующие значения:

• 5х15 см для пролетов до 3 м;
• 5х20 см для пролетов до 4 м;
• 7,5х17,5 для пролетов до 5 м;
• 7,5х200 для пролетов до 6 м.

Значения приведены для шага стропил 0,9. При увеличении расстояния, требуется увеличивать и сечение. Сечение накосных ног тоже принимается чуть больше.
