Высота крыши по соотношению к ширине дома и как рассчитать высоту конька для различных типов кровли

Кровельное покрытие

Как уже говорилось раннее, для упрощения расчетов необходимо представить крышу в виде равнобедренного треугольника.

Для проектировщиков важны параметры не только высоты, но и угла наклона, который определяет технические характеристики эксплуатируемого помещения

Однако, не стоит забывать и про важность подбора кровельных материалов

Предлагаем вашему вниманию несколько правил, которые стоит учитывать при выборе кровли:

  1. Если вы хотите, чтобы у вас была кровля, состоящая из маленьких элементов, ее скаты должны быть крутыми. В противном случае большое количество стыков между элементами увеличивает вероятность протечек.
  2. Если вы планируете сделать крышу небольшой высоты, на ней должно быть минимальное количество стыков и швов. Желательно отдавать предпочтение крупнолистовому материалу.
  3. Если вес вашего покрытия относительно большой, конструкция должна иметь острый угол наклона. Следовательно, чем выше расположен конек, тем равномерней распределится вес, и меньше давления будет оказано на стропила с мауэрлатом.

Однако, стоит учитывать, что такая крыша влетит в копеечку, поскольку на ее создание уйдет гораздо большее количество материалов.

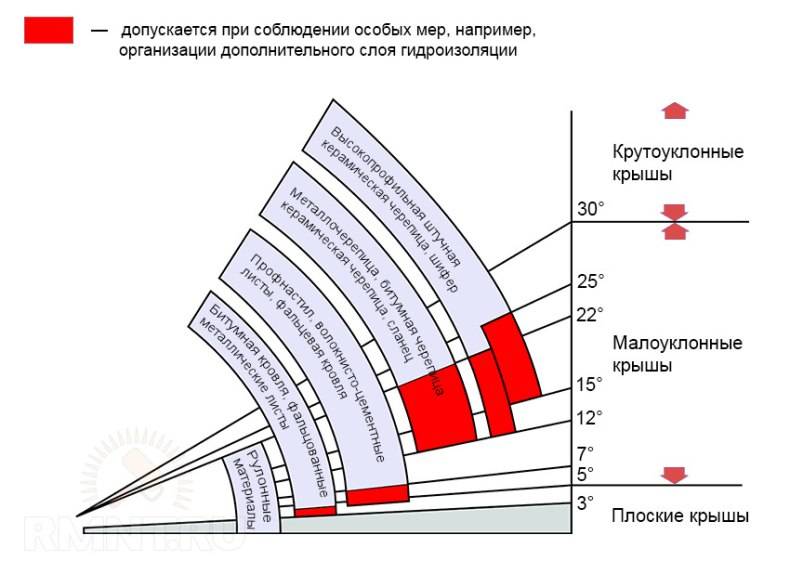

  • Рекомендации по поводу применения того или иного материала для кровли можно посмотреть в инструкции.
  • Например, угол наклона ската может быть дан в виде процентов, градусов или дроби.
  • Что касается дробного показателя, числитель указывает на рекомендуемую высоту горизонтального ребра, а знаменатель — половинное значение от длины пролета.

Прислушаться к указаниям производителей того или иного материала стоит хотя бы по той причине, что это значительно продлит срок службы постройки.

Расчет покрытия кровли

Чтобы определить, какое количество материала нужно закупить, требуются данные о площади скатов, габаритах листов и припусках, оставляемых под перекрытия (к примеру, 8 см с одной стороны и 15 с другой). Так можно выяснить реальные полезные размеры одной единицы. Разделив на ее площадь значение таковой всей кровли, получают число листов. Иногда в систему вводят и контробрешетку (для нее используют брусья со стороной сечения 5 см) и мауэрлат (здесь размер будет 0,15 метра). Утепляющий слой должен быть не тоньше 0,1 м, иначе возникнет точка росы, что укорачивает продолжительность эксплуатации конструкции. Гидроизоляционные листы должны иметь нахлест 0,1 м.

Расчет высоты односкатной кровли

Односкатная кровля в плане представляет собой самый настоящий прямоугольный треугольник. Те его стороны, которые образуют прямой угол, называются катетами, оставшаяся сторона – гипотенузой. Переводя с языка геометрии на язык строительства, мы увидим, что катеты – это длина стены здания и искомая высота кровли, гипотенуза – длина будущих стропил. Один из катетов – длина стены здания (а) – нам точно известен, также мы знаем и угол наклона (α).

Расчет высоты односкатной кровли

Теперь вспомним определение тангенса угла наклона – он равен отношению длины противолежащего катета к длине прилежащего. В нашем треугольнике прилежащий катет – это длина стены, а противолежащий – высота кровли.

Тангенсы углов собраны в таблицах Брадиса. Помните такие? Теперь за ними не нужно идти в библиотеку, как в школьном детстве – их можно просто скачать в интернете и найти значение тангенса для нужного нам угла! После чего просто перемножим найденный тангенс угла и длину стены здания – и получим высоту кровли.

Формула расчета высоты односкатной кровли

За наши старания мудрый дедушка Пифагор предлагает нам бонус – теперь по теореме, носящей его имя, можно легко рассчитать и длину стропил.

Квадрат гипотенузы равен сумме квадратов катетов, а значит, длина стропил (L) будет равна корню квадратному из суммы квадратов длины стены и высоты кровли.

Формула расчета длины стропил односкатной кровли

Важно: по этой формуле мы рассчитываем длину стропил до пересечения со стеной. Если по плану стропила заканчиваются ниже уровня крыши, образуя свес, то к полученному значению нужно прибавить длину этого свеса

Влияние атмосферных явлений

Климатический фактор – та переменная, которую стоит обязательно учитывать при проектировании крыши.

К атмосферным явлениям, которые повлияют на высоту крыши, относятся:

  • Сила ветра. В регионах, характеризующихся довольно частыми порывами ветра, лучше возводить пологие и низко-скатные кровельные конструкции уклоном до 10 градусов. Там, где ветра сдержанные, конек может быть установлен любой высоты.
  • Численность осадков. Осадки всегда считаются самыми вероятными угрозами, вызывающими протечки, которые приводят к постепенному разрушению стропильной системы и всего кровельного пирога. К примеру, с крыш под уклоном 45 градусов осадки сходят значительные быстрее, чем с более пологих.
  • Объемы снежных осадков. В регионах, где из года в год выпадают обильные зимние осадки, лучше всего сооружать крышу с уклоном, превышающим 45 градусов. Таким образом, можно добиться более быстрого схождения снега, чего нельзя сказать о крышах с малым уклоном, где большую часть снега придется счищать вручную.

Все эти данные можно получить из местной метеослужбы. Как вариант, их можно раздобыть самому в литературе по строительной климатологии СНиП 23-01-99 либо по имеющимся картам районирования СП 20.13330.2011.

Как вычислить высоту конька при постройке дома

Что такое конек?

Конек – самый верхний элемент кровли здания, проходящий вдоль всей крыши. Это одна из важнейших деталей кровельной системы, он соединяет скаты и является опорой для стропил, от него зависит прочность крыши, герметичность и ветроустойчивость ее конструкции. Как правило, конек присутствует в конструкции двускатной крыши, но может использоваться и в других видах стропильных систем.

Конек выполняет еще одну важную функцию при строительстве здания – он принимает участие в теплоизоляции чердака или мансарды: если планируется утеплять крышу, то между теплоизолирующим слоем и кровлей необходимо оставить вентиляционные зазоры, чтобы контролировать микроклимат под крышей. Зимой благодаря этой вентиляции под кровлей не образуется лед, а летом мансарда или чердак не перегреваются.

Как вычислить высоту конька?

Высота конька определяется углом ската крыши, поэтому для вычислений в первую очередь необходимо знать этот параметр, который зависит от нескольких факторов. Во-первых, угол ската определяет экономичность кровельной системы – чем меньше угол, тем меньше кровельного материала уйдет на покрытие крыши, а следовательно, меньше затрат во время строительства.

Во-вторых, угол выбирается в зависимости от используемого покрытия: некоторые материалы могут устанавливаться на поверхность с определенным углом. Так, мягкая черепица благодаря своей легкости может лежать под наклоном максимум до 90 градусов, а керамическая черепица выдерживает наклон не более 60 градусов.

Кроме того, желательно учитывать и внешний вид дома: размер крыши должен соответствовать размеру, то есть высоте дома – слишком высокая острая крыша на небольшом здании выглядит нелепо, но и плоские кровли тоже не всегда хорошо смотрятся. Наиболее часто при строительстве частных домов выбирают угол ската от 35 до 45 градусов, так как более высокий угол приводит к повышенным ветровым нагрузкам, а более низкий – к сильному давлению массы снега.

Если угол ската крыши определен, то для высоты конька нужно применить знания геометрии – в таком случае этот показатель принимается за катет прямоугольного треугольника. Второй катет – это половина длины дома, а гипотенуза – размер ската. Геометрическая формула гласит, что в прямоугольном треугольнике длина одного катета равна длине второго, умноженной на тангенс угла у основания. Так как угол ската и длина второго катета (то есть длина дома) известны, а тангенс угла можно узнать в школьной таблице или найти в интернете, то быстрые расчеты на калькуляторе позволят вычислить высоту конька.

Например, нужно вычислить высоту конька в доме с двускатной крышей, проходящей вдоль длинной стены. Ширина другой стены равна 9 метрам, то есть один из катетов равен 4,5 метрам. Угол наклона выбран в 45 градусов. Тангенс такого угла равен единице. Таким образом, нужно умножить 4,5 на 1, в результате получается 4,5 метра – это высота конька.

Как вычислить высоту конька при постройке дома , Конструкция крыши &ndash, одна из самых сложных задач при постройке дома.

Высота конька двухскатной крыши

Как рассчитать высоту конька двухскатной крыши и не наделать ошибок? Выше указан самый простой способ определить высоту крыши для двускатной ее разновидности. Используется для этого математическая формула. Но существует еще один способ расчета – графический. Изначально делается чертеж на бумаге, после чего измеряются полученные величины.

Принцип такого метода – перенести в точном пропорциональном соотношении в меньшем масштабе реальные параметры конструкции крыши.

Несмотря на то, что способ считают не таким точным, как математический, многим он удобен и также позволяет узнать необходимые результаты.

Алгоритм действий такой:

  1. Чертится равнобедренный треугольник и проводится меридиану – это и будет высота конька.
  2. Чертить треугольник необходимо, отталкиваясь от выбранного ранее угла наклона в зависимости от индивидуальных параметров дома и его месторасположения.
  3. Для того чтобы начертить точно угол наклона крыши, следует воспользоваться транспортиром.
  4. После того, как треугольник будет начерчен, проводиться измерение получившейся меридианы, т.е. высоты конька.

Такой способ особенно удобен для тех, кто собирается оборудовать чердак под помещение жилого типа. В этой ситуации есть возможность наглядно определить и обозначить все необходимые параметры.

Высота двухскатной крыши

Как правильно рассчитать высоту двускатной крыши

При строительстве дома одним из важных пунктов является расчет нужной высоты крыши и ее будущая площадь.

Кровельная схема двускатной крыши достаточно проста: две плоскости «скаты» образованные брусом, опираются на несущие стены и образуют равносторонний треугольник, плоскости «скаты» располагаются друг напротив друга.

Чем ниже высота конька, тем меньше угол ската. А как следствие, большие шапки снега, угрожающие кровле и вашему спокойствию. Если двускатная крыша имеет очень высокий конек и большую площадь покрытия, то она может не устоять под сильными порывами ветра. А это грозит дому не очень хорошими последствиями. Как же рассчитать высоту правильно? В данной статье вы найдете ответ на важный и интересующий многих вопрос.

Что собой представляет двускатная крыша?

Имеется множество видов кровель, но основными из них считаются три формы: односкатная, двускатная (щипцовая) и четырехскатная. Самая распространенная из этих трех — двускатная. Из самого названия понятно, что крыша имеет два ската, которые опираются на отдельно стоящие, налегающие друг на друга пары стропил. Пары связаны между собой обрешеткой. С торцов крыши выполнены фронтоны (завершение фасада дома, в данном случае треугольной формы). Следовательно, у двухскатной их два. На фронтонах обычно располагают слуховые окна. Они предназначены для освещения чердачного помещения и помогают визуально увеличить его площадь.

Как произвести расчет высоты крыши?

Конструкция стропильной системы двускатной крыши: все элементы крыши, соединенные между собой, представляют стропильную ферму, основой которого является один или несколько треугольников, в виде жесткой геометрической фигуры.

Чтобы правильно расчитать высоту двускатной крыши, необходимо определиться с углом наклона скатов. Нужно воспользоваться нормативными документами, регламентирующими данный вид работ. К таким документам относится Свод правил СП20.13330.2011. Он основывается на СНиП 2.01.07-85* «Нагрузки и воздействия». В документе доступна формула расчета снеговой нагрузки для двускатной кровли и формула ветрового воздействия. В зависимости от региона и его погодных особенностей, допустимый показатель угла наклона крыши разный. В центральных регионах России этот показатель колеблется от 30 до 45 градусов.

После определения наклона можно переходить непосредственно к расчету высоты конька. Сделать это правильно поможет великая наука геометрия. Если представить крышу в виде треугольника, нужная высота конька будет являться неизвестным катетом a, который поделит его площадь на два прямоугольных треугольника. Формула расчета катета выглядит так: a=b*tg α.

Второй катет b мы найдем, если разделим ширину дома пополам. Проектирование двускатной крыши обычно выполняется по длинной стороне строения. Зная градус уклона, мы, воспользовавшись таблицей, определим тангенс угла.

Схема расчета высоты двускатной крыши: для двухскатной крыши с углом наклона 45 градусов, высота конька равна половине ширины дома. Чтобы вычислить это показатель для других углов, необходимо половину ширины дома умножить на соответствующий коэффициент.

Зная все необходимые для расчета значения, мы без труда подставим их в формулу и получим нужную высоту конька.

Дано: Дом 6х9 м, угол наклона кровли — 40 градусов.

Ширину дома, равную 6, делим на 2, следовательно, катет b=3. Тангенс 40 градусов равняется 0,84.

Решение задачи: катет a=3*0,84=2,52 м.

Ответ: оптимальная высота конька составила 2,52 метра.

При проектировании своего дома не поленитесь решить такую несложную геометрическую задачку. Она поможет в будущем избежать всяческих проблем с главным компонентом вашего дома — крышей.

Как правильно рассчитать высоту двускатной крыши? Чтобы понять, как рассчитать высоту двускатной крыши, необходимо определить угол наклона и подставить его в геометрическую формулу.

Общие сведения по результатам расчетов

  • Угол наклона крыши
    – Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного
    кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты
    подъема.

  • Площадь поверхности крыши
    – Общая площадь всей поверхности кровли, с учетом длины свеса.
  • Примерный вес кровельного материала
    – Вес выбранного кровельного материала на всю площадь крыши.
  • Количество рубероида
    – Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
  • Длина стропил
    – Длина каждого стропила от конька до основания ската
  • Минимальное сечение стропил
    – Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для
    московского региона.
  • Количество стропил
    – Общее количество стропил при заданном шаге на всю стропильную систему.
  • Количество рядов обрешетки
    – Общее количество рядов обрешетки по заданным размерам на всю кровлю

  • Равномерное расстояние между досками обрешетки
    – Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо
произвести 2 расчета односкатной крыши с необходимыми
параметрами.

Расчет двускатной крыши

Представляем бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.

Дополнительная информация о калькуляторе

Онлайн-калькулятор двускатной (двухскатной) крыши поможет вам рассчитать угол ската, размер и количество стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены такие распространённые кровельные материалы, как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.

Двускатная крыша (также встречаются написания «двухскатная крыша», «щипцовая крыша») — вариант крыши с двумя скатами, идущими от конька до наружных стен здания. На сегодня это самый распространённый вид крыш, благодаря простоте исполнения, невысокой себестоимости и привлекательному внешнему виду.

Стропила в конструкции такой крыши попарно опираются друг на друга и соединяются обрешёткой. Торцевые стороны сооружения с такой крышей имеют форму треугольника и называются фронтонами (иногда – щипцами). Обычно под двускатной крышей устраивается чердак, а на фронтонах для освещения проделываются небольшие чердачные окна.

Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация» , под которым скрываются пояснения по каждому пункту. Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже. Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже

Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже.

Также вы можете задать свой вопрос или поделиться идеями по улучшению этого калькулятора. Будем рады вашим отзывам!

Пояснения к результатам расчетов

Угол наклона крыши

Так называется угол, под которым скат и стропила наклонены к плоскости потолка. Расчеты выполнены с учетом того, что планируется строительство симметричной двускатной крыши. Вводя угол, вы можете не только рассчитать нужное количество материалов для данного угла, но и проверить, возможно ли построение крыши под этим углом из выбранных вами материалов. Уменьшить или увеличить угол можно, изменив ширину основания или высоту подъёма: эти параметры жёстко взаимосвязаны.

Площадь поверхности крыши

Суммарная площадь скатов крыши, включающая площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, требуемого при строительстве крыши.

Примерный вес кровельного материала

Предположительный суммарный вес кровельного материала.

Количество рулонов изоляционного материала

Требуемое количество подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.

Нагрузка на стропильную систему

Максимально возможная нагрузка с учетом ветровых и снеговых нагрузок, приходящаяся на стропила.

Длина стропил

Стропила измеряются от основания ската до конька крыши.

Количество стропил

Суммарное количество стропил, необходимых для стропильной системы крыши при заданном шаге.

Минимальное сечение стропил

Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с предложенными здесь вариантами сечений.

Количество рядов обрешётки

При заданных вами параметрах потребуется данное количество рядов обрешетки. Если вам нужно определить количество рядов для одного ската, то данное значение нужно разделить на 2.

Равномерное расстояние между досками обрешетки

Чтобы исключить перерасход материалов и избавить себя от лишней работы по подрезке, вам нужно выбрать данное расстояние между досками обрешётки.

Объем досок обрешетки

Количество досок требуемых для обрешетки всей крыши (в кубических метрах).

Примерный вес досок обрешетки

Общий вес досок, используемых при обрешетке.

Расчет двускатной крыши Бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.

Инструкция по расчету высоты крыши

Данное вычисление кровли и конька не отличается особой сложностью. В процессе проводимых вычислений необходимо учитывать тот факт, что взятый по вертикали стоп-кадр будущей крыши должен представлять собой трехгранную фигуру, с равными сторонами, и основанием, равным по своей ширине фронтону строения.

Для расчета необходимо применять некоторые геометрические формулы, например:

  1. Первым шагом следует деление общего значения конструкции на 2
  2. С целью выяснения нужного уклона следует вычисления угла между уровнем наклона и поверхностью.
  3. Исходя из таблицы Брадиса, следует определить тангенс данного угла.
  4. Выясненный результат надлежит умножить на ширину, деленную на 2. Обычно высота крыши выбирается с углом не более 45 градусов.

Как составить план мероприятий по эвакуации и спасению

Провести мероприятия по спасению работника с высоты за 10 минут возможно только при следующих условиях:

В состав резервной системы обеспечения безопасности при работах на высоте могут быть включены:

  • устройства подъёма или спуска (лебёдки, блоки, подъёмники)
  • полиспасты
  • канаты
  • карабины
  • носилки
  • шины
  • средства иммобилизации
  • медицинская аптечка.

Состав системы определяется для каждого конкретного места проведения работ.

Единого стандарта по написанию ПСЭР нет, поэтому многие специалисты порой не знают, что именно нужно указать в документе. Чтобы упростить себе работу, воспользуйтесь примером заполненного плана эвакуации и спасения при работе на высоте.

Как определить угол наклона?

Для вычисления угла наклона в расчёт берут материал кровли:

  • не менее 22 градусов для шифера (иначе – вода попадёт в зазоры);
  • металлочерепица – не менее 14 градусов (в противном случае листы сорвёт сильным ветром);
  • профилированный настил – не менее 12 градусов;
  • битумочерепица – не более 15 градусов (при превышении слезание элементов с крыши, ибо закрепляются они на мастике).

Рулонные материалы – угол в 3-25 градусов. Параметр определяется количеством слоёв: чем их больше, тем выше угол наклона. При повышении угла наклона чердак увеличивается в объёме, а с ним и количество материалов, затраченных на возведение крыши.

Можно вместо крыши установить толстое перекрытие –и покрыть его битумом. В этом случае перекрытие отбортовывается на небольшую высоту со всех сторон по периметру. В любом месте бортика просверливается отверстие для стока воды, в которое вводится водосток. Тогда и крыша не нужна как таковая – чердак будет полностью отсутствовать. Но такое решение имеет ряд недостатков, один из которых – образование толстого слоя ряски и водорослей на рубероиде, выполняющем роль мощной гидроизоляции. К тому же зимой там будет скапливаться снег и лёд. Летом это перекрытие будет перегреваться, отчего в доме будет очень жарко.

Разберемся, как рассчитывается угол ската.

  1. Для треугольника чердака в разрезе вычисляется тангенс острого угла, на который и наклоняются стропила, обрешётка и кровля. Этот тангенс равен отношению высоты кровли к полудлине основания (перекрытия). Число должно получиться равным менее единицы.
  2. Арктангенс («обратный тангенс») полученной величины в сумме даёт угол в радианах, который переводится в градусы (радиан равен приближённо 57 градусам).

Угол наклона крышного настила (стропила, обрешётка и кровля) может быть вычислен и экспериментально. Некоторые мастера оценивают данную величину лишь по теореме Пифагора и общим рекомендациям к углу наклона, располагая конкретными досками (например, 6-метровыми) для балок и стропил. Иногда бывает, что строительство дома – начиная с закладки фундамента – происходит в соответствии с длиной заранее купленных досок и/или бруса, идущих на стропильную систему и имеющихся в данный момент в продаже. То есть квадратура дома, если позволяет площадь участка, рассчитывается с крыши (стропильной системы), под будущие стропила которой и подгоняется закладка фундамента и выкладка стен. Это делают, чтобы не тратить лишнее время на перерасчёт и лишнее пиление/сращивание досок, а сразу же изменить проект должным образом, не подгоняя крышу под него.

Расчёт элементов вальмовой крыши

Если угол наклона скатов известен, известны размеры постройки, то можно легко определить длину стропил. К примеру, расчёт стропил трапециевидного ската. Вводные данные:

  • угол наклона 30°;
  • ширина дома – 6 м.

В сечении центральные стропила являются гипотенузой прямоугольного треугольника, в котором нижний катет – это ширина строения, боковой – высота крыши от основания до конька. Первое значение задано. Чтобы рассчитать длину гипотенузы (стропильной ноги), надо длину нижнего катета разделить на sin30°. А числовое значение равно – 0,5. Если подставить все значения в формулу, то получится следующее:

L=b/sin30°=6 /0,5=12 м. Это и есть длина центральных стропил вальмовой крыши при угле наклона в 30°.

Размер длины угловых стропильных ног зависит от высоты крова и расстояние от угла дома до проекции конца конькового прогона на основание (перекрытие). Зависит последний параметр от длины самого конькового бруса. Чем он больше, тем меньше этот размер. И наоборот. Сам расчёт производится по той же формуле, что и центральные ноги.

Определившись с длиною угловых стропил, можно рассчитать длину вальмовых ног. Единственный момент – это тот факт, что стропила вальмового ската не имеют одинаковую длину. Они опираются по угловые ноги, которые сами располагаются под наклоном. И чем ближе к коньку, тем длиннее стропила вальмы. Поэтому каждый элемент придётся подсчитывать по отдельности.

Расчёт стропильной системы

Стропильная система – основа кровли. Поэтому к её расчёту надо подходить с особым вниманием. Основной показатель, кроме ранее рассчитанной длины стропильных ног, шаг установки, то есть расстояние между элементами

Обычно этот параметр варьируется в диапазоне 60–100 см. Поэтому расчёт начинается с приблизительного выбора шага установки.

Покажем это на примере. Выбирается шаг монтажа, равный 80 см. Если длина конькового прогона равна 12 м, то количество стропильных ног рассчитывается так:

12:0,8+1= 16 штук. Единица – это ещё одна стропильная нога, которая устанавливается с одного края, завершая систему. Теперь надо довести шаг установки до фактического параметра: 12:16=0,75 м или 75 см.

Расчёт угла наклона

Необходимо добавить, что угол наклона учитывается не только по типу кровельного материала. Тем более это соотношение определяет минимальное значение уклона. Многое зависит от двух нагрузок: снеговой и ветровой. Оба параметра выбираются из расчёта расположения строящегося объекта.

Эти данные не являются секретом, их можно найти в свободном доступе в интернете. Они представлены как табличными значениями, так и графическими (на карте страны обозначены зоны с определёнными нагрузками). Чем больше нагрузка снеговая, тем рекомендуется сделать вальмовую крышу круче. И, наоборот, чем сильнее ветровая нагрузка, тем кровля должна иметь меньший угол наклона.

  • чем больше устанавливается стропильных ног при средних нагрузках, можно использовать стропила небольшого сечения, к примеру, 50х100 мм;
  • если нагрузки увеличиваются, то можно увеличить количество элементов стропильной системы, или увеличить сечение стропил, к примеру, 50х200 мм;
  • если увеличить угол наклона, снизив снеговые нагрузки, можно уменьшить количество стропил в конструкции крыши или уменьшить их сечение.

В общем, подгоняя параметры друг под друга, можно немного сэкономить на приобретении пиломатериала. Хотя специалисты утверждают, что на кровельной конструкции экономить нельзя. Особенно, учитывая площадь кровли. Здесь необходимо учитывать ширину пролёта здания. Если она превышает 12 м, то есть расстояние от стен дома до конька более 6 м, тогда под стропильные ноги необходимо установить опорные стойки.

Как правильно рассчитать высоту конька двухскатной крыши

Чтобы высчитать оптимальную высоту конька двухскатной крыши с наибольшей точностью, от вас потребуются минимальные знания тригонометрии и умение переносить масштабы и пропорции с бумаги на строительную площадку.

Итак, высоту крыши можно определить математическим способом или используя графический метод.

1. С математической формулой расчёта высоты конька вы уже знакомы, мы приводил формулу выше.  При этом стоит ориентироваться на угол ската, который рекомендован производителем кровельного материала, с учётом технических особенностей конструкции каркаса.

2. Графический метод заключается в построении схемы будущей крыши в масштабе. Он более наглядный, но не отличается высокой точностью.

Здесь требуется небольшое, но важное уточнение: перечисленными методами вы рассчитаете не точную высоту конька, а примерную. Истинные размеры будут зависеть от конструкции верхней части стропил, вернее, способа их монтажа. Если это технология висячих стропил, то никаких корректив в полученное значение высоты кровли вносить не нужно

Если это технология висячих стропил, то никаких корректив в полученное значение высоты кровли вносить не нужно.

При использовании наслонных стропил, когда верхняя часть стропила ложится выше линии конькового прогона, к расчётной высоте крыши следует прибавить 2/3 толщины стропильного бруса, поскольку глубина врубки обычно составляет 1,3 от толщины бруса.

Что касается обрешётки, то она в расчёт не принимается, хотя может вносить свои коррективы в размеры конструкции, в том числе высоту крыши. В любом случае отклонения от расчётов в пределах 5-8 см не критичны, поскольку практически не влияют на характеристики кровли.

3. Узнать высоту конька двухскатной крыши можно и с использованием практического способа. Такой метод популярен в Северной Америке, где в фаворе возведение каркасных одноэтажных домов. Но по своей сути метод фактически такой же, каким пользуются в других странах.

Но есть один технологический нюанс: нижние пятки стропил крепятся к мауэрлату методом врубки, а верхней опорой служит коньковая доска. Если не следовать этому правилу, уклон ската может оказаться выходящим за границы значения, рекомендуемого производителем используемого кровельного материала.

Итак, чтобы вычислить, какой должна быть высота фронтона крыши практическим способом, нужно придерживаться следующей инструкции:

  • рисуем схему дома, желательно в масштабе 1:100, с указанием точных габаритов коробки.
  • центр пролёта определить несложно, от него проводим линию, которая будет осью симметрии конструкции кровли;
  • используя транспортир, помечаем точку с нужным углом ската, поместив центр инструмента в один из углов коробки. Чертим линию, делаем то же самое с другой стороны;
  • в месте пересечения мы получим верхнюю точку подъёма – это минимальная высота конька будущей двухскатной крыши;
  • затем проводим пунктирные линии параллельно полученным ранее, они должны пересечься вы точке, разделяющей высоту коньковой доски пополам;
  • подъём уменьшаем на глубину врубки стропил снизу, то есть на 1/3 толщины доски;
  • результат увеличиваем на ширину коньковой доски и затем к полученной точке прочерчиваем коньковую стойку;
  • завершающий этап – черчение с учётом масштаба стропильной ног, взяв в расчёт то, что она будет располагаться на 1/3 ширины ниже из-за врубки.

Получается, что итоговая высота конька будет равна высоте подъёма плюс 2/3 толщины стропила.

Отметим, что на практике высота и другие размеры, возможно, не совпадут с расчётными, но небольшая погрешность, как мы уже отмечали, допустима.

В случае наличия мансарды расчётная высота конька может оказаться недостаточной для свободного перемещения в мансардном помещении. Тогда используют такой приём, как приподнятие точки примыкания кровли к мауэрлату, при этом угол и пропорции останутся неизменными.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
