Что такое вальма крыши: особенности устройства, отличия от других элементов крыши

Последовательность монтажа четырехскатной крыши

Сбор кровельной конструкции состоит из нескольких последовательных этапов:

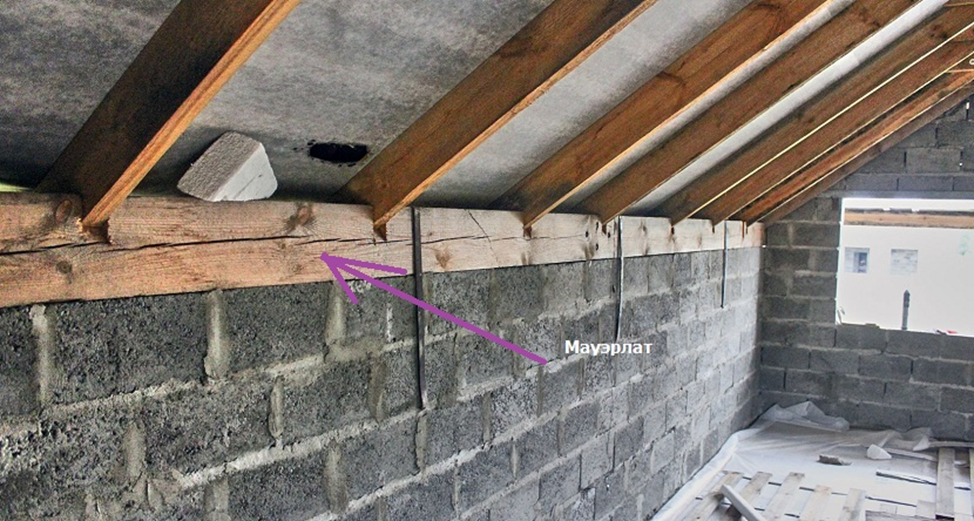

Первым делом монтируется мауэрлат. Такое название получила верхняя обвязка стеновой панели каркасных домов и верхний венец для срубов. В качестве мауэрлата используется деревянный брус с сечением 10×10, 10×15 или 15×15 сантиметров

Брус выбирается цельный по всей длине, без сучков и трещин.
Креплению мауэрлата уделяется особое внимание. В каменных строениях используют железобетонный монолитный пояс там, где мауэрлат будет опираться на него заранее вмонтированными закладными деталями – шпильками М12 и выше

Как вариант, можно использовать закрепленные в кладке шпильки и металлические распорные дюбеля. Мауэрлат соединяется по длине в накладку, а не встык, используя множественные точки соединения. Углы должны быть связаны надежно металлическими уголками, скобами и пластинами.

Следующим этапом является устройство стоек, монтаж конька и боковых балок, параллельных ей. Для стоек выбирают брусья 10×10 или 10×15 сантиметров, для балок большего сечения подойдут брусья 8×16 или 10×20 сантиметров. Оптимальным соотношением ширины к высоте считается соотношение 1:2. Это обеспечивает меньшую деформацию балки при высыхании. По тому же принципу выбирают стропильный брус.

Для конька ставят брус меньшего сечения. Конек служит направляющей деталью для устройства всей конструкции.

После монтажа стропил они обрезаются на нужной высоте. После этого ставятся накосные стропила. Нагрузка на них высокая, и поэтому сечение должно быть выше.
Следующим шагом становится установка рядовых стропил. Угловые (накосные) стропила не монтируются из бруса того же сечения, что и остальные. Нагрузка на них значительно выше, потому сечение должно быть большим.
Затем производится установка оставшихся стропильных ног, в том числе укороченных. Стропила должны быть сделаны из цельного материала или же на стык устанавливают накладки в 1,5 метра и закрепляют их с двух сторон в нескольких местах. Соединение деревянных элементов производится внахлест при помощи накладных металлических уголков или пластин. В местах соединения стропил, мауэрлата и балок следует сделать опорные врубки, при крепеже используются надежные металлические элементы.

Стропильная система вальмовой крыши готова. Остается выбрать тип кровли, после чего заняться устройством оптимального основания: обрешетки или сплошного настила.

Все элементы надежно фиксируются при помощи специальных металлических крепежей для дерева. Необходимым оборудованием для монтажа четырехскатной кровли являются: дрель, дисковая или бензопила. Пригодится ручной инструмент: пилы, стамески, молотки. Понадобятся столярный уровень, рулетка, отвес.

Организация вальмовой крыши сложный и трудоемкий процесс, требующий инженерно-строительных и проектировочных знаний и умений. Лучшим решением грамотного монтажа такой конструкции будет обращение за помощью к профессионалам, которые обеспечат надежное устройство и безопасность четырехскатной кровли.

Что такое вальмовая крыша и как она устроена

Интересное наблюдение: крыши с четырёхскатной кровлей сразу делают дом дороже. Это любопытное открытие имеет самое простое объяснение: такие дома выглядят более престижно, чем, к примеру, строения с плоской или двухскатной кровлей. Хотя с практической точки зрения это не имеет смысла: по своим качествам такая кровля мало чем отличается от двухскатных, более нам привычных.

ФОТО: pro-dachnikov.comЧетырёхскатные крыши превращают дома в подобие строений Западной Европы

Но если покопаться в психологии потребителей, то окажется, что вальмовые крыши ассоциируются со строениями Европы и картинками ухоженных европейских городов. Да, есть такое дело, но стоит ли так «заморачиваться» со сложной стропильной системой, если это всего лишь внешний вид?

Итак, сначала о том, что такое в прямом смысле слова вальмовая кровля? Это четырёхскатная крыша, в которой два ската имеют форму треугольника, а два – трапеции.

Почему многие застройщики всё-таки решаются устанавливать такие довольно сложные конструкции? Прежде всего – у вальмовой крыши отличная устойчивость против значительной снеговой нагрузки.

ФОТО: moyaokruga.ruТо есть даже высокие сугробы мокрого снега не нанесут такого вреда геометрии кровли, как если бы это была, к примеру, двухскатная крыша

Кроме того, вальмовая геометрия позволяет установит широкие карнизы по всему периметру здания и таким образом защитить стены  и фундамент от проливных дождей.

Нельзя не отметить, что четырёхскатные кровли выглядят весьма привлекательно. И, между прочим, если в доме есть мансарда, то с вальмовой конструкцией она выглядит намного интереснее.

ФОТО: loftecomarket.ruМансарда на вальмовой кровле смотрится отлично, и такая конструкция нисколько не мешает комфортному размещению

Но у этой геометрии есть свои нюансы. Именно нюансы, а не недостатки. И, зная такие особенности, всегда можно выгодно их обыграть.

Разумеется, сложная геометрия подразумевает и замысловатую стропильную систему. Для того чтобы собрать такую модель, нужно предварительно произвести сложные расчёты. А это влечёт за собой расходы не только на услуги архитектора, но и на дополнительные элементы кровли, и на помощь профессионалов по строительству.

Так как угол между скатами довольно внушительный, пространство под кровлей сравнительно небольшое. Это, конечно, минус для мансарды, если вы такую задумали.

Способы крепления стропил вальмовой крыши

На иллюстрации ниже представлено несколько современных способов крепления стропильных балок к мауэрлату.

При этом используются способы с запилом балки по месту (или предварительно, с вспомогательными опорными элементами и накладками-кобылками для удлинения стропил и увеличения свеса по мере необходимости.

Укороченные стропильные балки к диагональным крепятся немного иначе, поскольку нагрузка на них снижена и обычный способ монтажа не подходит.

Крепления балок в коньковой части также имеют отличия. Выбор конкретного способа зависит от навыков работы строителей, имеющихся крепежных материалов и планируемого типа гидроизоляции.

Связка диагональных стропил, конька и промежуточных стропильных брусьев особенно ответственна, поскольку этот узел обеспечивает жесткость всей конструкции.

Виды вальмовых крыш. Вальмовая кровля: самая красивая и практичная кровля на сегодняшний день

Крыша на любом доме должна надежно выполнять свою основную функцию: защищать от атмосферных осадков, ветра, пыли внутреннюю часть и стены дома.

Но она также должна быть красивой и, по возможности, недорогой.

Сейчас застройщики чего только не придумывают для покрытия дома!

Вычурность и архитектурное разнообразие способны впечатлить любого, даже самого искушенного человека.

Несмотря на море необычных идей, наиболее распространенной является вальмовая крыша.

Отличающаяся исключительной надежностью конструкции и привлекательным внешним видом.

Это один из подтипов четырехскатных стропильных крыш, способный устоять перед порывами ураганного ветра.

Такая четырехскатная крыша имеет два ската, которые имеют вид трапеции, и два ската (торцевых) треугольной формы.

Эти треугольные скаты называются вальмы.

Отсюда и пошло название – вальмовая.

Если торцевые скаты обрываются, не дойдя до карниза, то такую конструкцию называют голландской или полувальмовой крышей.

От других типов крыш вальмовая отличается обтекаемой формой, что позволяет обустроить просторное чердачное помещение.

Также вальмовая конструкция отличается наличием двух вершин, которые между собой соединяются при помощи конька.

Достоинства и недостатки

Как у любой конструкции, у вальмовой кровли имеются и достоинства, и недостатки.

Иначе бы не было на большинстве домов именно таких крыш.

Теперь обо всем по порядку.

Достоинства:

  • несмотря на то, что по своему устройству вальмовая крыша сложнее, чем классическая двускатная, функциональность ее значительно выше. Основным преимуществом является отсутствие сопротивления потокам воздуха.

    Ведь вертикальных торцевых стен у нее в принципе нет! Поэтому при сильных порывах ветра кровля не подвергается разрушения.

    Потоки просто ее плавно обтекают. Поэтому в тех местах, где погодные условия главным образом неблагоприятные, целесообразно устраивать именно вальмовую крышу;

  • постройка, которую венчает подобная крыша, выглядит очень оригинально и привлекательно;
  • наличие вальмовой крыши дает возможность максимально защитить фасад здания от осадков, так как имеется конструктивная возможность устроить большие свесы по всему периметру здания;
  • угловые ребра, которые сходятся в опорной балке, придают всей конструкции особую жесткость. Поэтому вальмовая крыша деформациям практически не подвергается;
  • скаты крыши имеют большую площадь. Они равномерно прогреваются и в чердачном помещении поддерживается благоприятный температурный режим;
  • конструкция крыши позволяет организовать мансарду в пространстве крыши.

Пошаговая инструкция по строительству четырехскатной крыши

Для примера рассмотрим вариант самой простой из перечисленных типов вальмовых крыш – классический. Но даже такая простая конструкция вальмовой крыши намного сложнее, чем любая двухскатная.

Стандартная конструкция четырехскатной крыши с опорой в зоне конька

Варианты стропильной системы шатровой крыши. На схеме слева угловое стропило (накос) опирается на шпренгель, аналогичное решение можно использовать для всех типов вальмовых крыш

Цены на различные виды бруса

Перед началом сооружения стропильной системы проверьте геометрию коробки дома, все стены должны быть параллельными. Согласно требованиям строительных норм допускаются отклонения по углам здания не более двух сантиметров. Если этот параметр превышен, то корректировку придется делать за счет изменения длины различных элементов стропильной системы.

Вначале нужно проверить геометрию коробки дома

Довольно часто план фундамента не предусматривает несущей стены по центру дома, архитекторы планируют две несущие перегородки на равном удалении от фасадных стен. Такая планировка здания вносит коррективы в план стропильной системы, нужно предусматривать специальную вертикальную конструкцию («табуретку») для восприятия вертикальных нагрузок на стропильные ноги, в том числе и самые длинные угловые. Один конец стропилины будет опираться на мауэрлат, середина около конька на прогон, а второй конец в коньке. Разумеется, что эти дополнительные нагрузки должны учитываться во время проектирования, а элементы стропильной системы выдерживать все усилия с коэффициентом запаса прочности. Для жилых зданий он не менее 1,4, то есть стропильная система должна выдерживать фактические усилия, на 40% превышающие максимальные расчетные.

Шаг 1. Установите балки потолочного перекрытия. Они ложатся на брус, устанавливаемый на стену в специальную нишу немного ниже армированного пояса для мауэрлата. Между брусом и стеной обязательно надо положить гидроизоляционный слой, лучше и дешевле пользоваться обыкновенным рубероидом.

Рубероид крепится строительным степлером

Если такая ниша в проекте не предусмотрена, то балки перекрытия устанавливаются непосредственно на мауэрлат. Но этот способ уменьшает и так небольшую высоту чердачного помещения. Лучше самостоятельно залить армирующий пояс и предусмотреть нишу.

Брус ничем к стене не фиксируется, на него действуют только вертикальные нагрузки. Рубероид на полосы можно резать болгаркой, так намного удобнее и быстрее, рекомендуется использовать два слоя гидроизоляции. Полосы гидроизоляции фиксируются к брусу степлером.

Уложены балки потолочного перекрытия

Расстояние между балками потолочного перекрытия должно учитывать размеры утеплителя. Как правило, это ширина материала минус 1–2 сантиметра, для балок перекрытия применяется доска 50×150 мм. Сразу заготовьте перемычки для балок и используйте их как шаблон для регулирования всех расстояний. Перемычки прибиваются гвоздями и делают конструкцию перекрытия жесткой. Длина гвоздей не менее 120 мм, вбивать их нужно немного наискосок. Если этого не делать, то возникает большая вероятность растрескивания пиломатериала. Если доски для балок перекрытия имеют значительный разброс по ширине, то работы немного усложнятся, придется больше времени терять на замер перемычек и пилить их по отдельности.

Перемычки прибиваются гвоздями

Используются гвозди 120 мм

Шаг 2. Установите мауэрлат. Максимально выровняйте поверхность армирующего пояса, перепад по высоте не должен превышать пяти миллиметров на погонном метре. В какой очередности монтировать конструкцию?

  1. По углам фасадных стен просверлите отверстия, они должны располагаться точно по центру. Глубина отверстий не менее высоты двух рядов кладки, таким образом делается перевязка и увеличивается устойчивость металлических закладных (анкеров). Расстояние между отверстиями по длине и ширине дома должно быть идеально одинаковым, проверьте углы. Делать это следует путем измерения диагоналей, как и при разбивке фундамента на местности.
  2. Натяните нитки и по ним высверливайте отверстия по длине стены с шагом примерно 1,5–2,0 м.

Расстояние записывается на поверхности армирующего слоя

Отрежьте по размерам брус под мауэрлат, подготовьте соединения в четверть.

Особенности устройства вальмовой крыши

Во время сооружение вальмовой крыши важно придерживаться некоторых правил, следовать существующим рекомендациям. Если соблюдать все это и учитывать важные особенности, крыша получится очень надежной и прочной, сможет прослужить вам не один десяток лет

Вот правила, которых рекомендуется придерживаться при строительстве:

  • Используйте единственную разновидность древесины для изготовления каждой детали системы стропильного и конькового типа;
  • У данной крыши угол наклона более крут, если сравнивать с иными видами кровельных конструкций. Из-за этого габариты промежуточных досок не должны быть меньше, чем 50 на 150 миллиметров;
  • Небольшие по размерам детали, которые придают всей конструкции большую надежность и прочность, необходимо прикреплять к угловым деталям стропил, но не к коньку;
  • В устройстве стропильной системы обязательно должны присутствовать промежуточные или, как их еще называют, центральные стропила. Они должны прикрепляться напрямую к коньковому узлу. Помимо этого, необходимо сделать так, чтобы промежуточные стропила упирались в верхушку обвязки и сам конек.

Исходя из всего этого становится ясно, что кровельная конструкция вальмового типа довольно сложна. Именно поэтому соорудить ее в одиночку, не имея достаточного опыта, невероятно сложно.

В любом случае самым главным и обязательным остается тщательная проработка проекта. Вместо создания новой проектной документации можно также привязать уже существующую под условия выбранного здания.

Вальмовая крыша довольно сложна и необычна, не так часто встречается на зданиях в нашей стране. Однако она вполне привлекательна и, если правильно ее возвести, она сделает ваш частный дом оригинальным и красивым, сможет принести кучу функциональных возможностей.

Достаточно лишь придерживаться всех правил и рекомендаций, и тогда все затраченные ресурсы обязательно окупятся, а конструкция сможет прослужить вам не одно десятилетие, принося только комфорт и удовольствие.

Вальмовая крыша – преимущества и недостатки

Плюсы:

минимальное сопротивление ветровой нагрузке относительно двухскатной кровли. Поскольку все скаты наклонные, ветер не создает разрушительного давления на фронтоны;

большая жесткость конструкции. Достигается за счет угловых ребер, соединяющихся возле опорной балки конька;

возможность обустройства более выступающих свесов, что обеспечивает дополнительную защиту стен дома;

эстетическая привлекательность.

Минусы:

  • сложность расчета и монтажа;
  • более высокая стоимость реализации проекта;
  • уменьшение площади чердачного помещения (в частности в месте установки диагональных опор);
  • невозможность устройства мансарды;
  • естественное освещение возможно только посредством установки окон в кровельном пироге.

Поскольку недостатки не критические – четырехскатная крыша вальмового типа активно практикуется в современном строительстве частных домов.

Это интересно: Монтаж водостоков Döcke — изучаем по порядку

Особенности вальмовой крыши

Такой вариант кровли отличается от привычных одно- и двускатных наличием четырех скатов. При этом:

  • традиционно термин подразумевает два ската трапецевидной и два – треугольной формы. Треугольные скаты именуются вальмами;
  • треугольные скаты могут доходить от конька до карниза (нижней части кровли, примыкающей к стенам) или заканчиваться раньше. Второй вариант называется полувальмовой или голландской кровлей. Разновидностью такой конструкции считается расположение вальмы в виде трапеции не от конька до середины или трети высоты кровельной части, а от середины или нижней трети до карниза. В этом случае образуются небольшие фронтоны, используемые для устройства окон;
  • если конек вальмовой крыши «схлопывается в точку», то есть все четыре ската имеют форму равнобедренных треугольников с общей вершиной, а сама кровля превращается в пирамиду с четырехугольных основанием, такая конструкция именуется шатровой;
  • обычно скаты имеют одинаковый угол уклона, но при разном наклоне элементов возникает более сложная конфигурация, которую считают ломаной или мансардной;
  • выделяют также конструкции с врезками и шпицами. В зависимости от формы основного (наиболее крупного) элемента, кровля может считаться вальмовой или многоскатной (шпицевой).

Чем больше элементов кровли, чем сильнее разница между отдельными частями и чем больше расчетов приходится проводить для правильного проектирования, тем реже непрофессиональные строители берутся за возведение вальмовой крыши своими руками. Однако сложные конфигурации смотрятся очень эффектно, особенно на здания сложной геометрии.

Виды конструкции вальмовой крыши

Итак, давайте разберемся, каких типов и подтипов сегодня строят вальмовые крыши:

  • Вальмовая. Это традиционная четырехскатная крыша с треугольными скатами со всех торцевых сторон.
  • Крыша, у которой вальма не доходит до карниза, называется полувальмовой.
  • Шатровой называют вальмовую крышу, у которой одинаковые треугольники соединены вместе одной верхней точкой. К слово, когда-то на Руси поголовно строили именно такие крыши.
  • Крестообразная вальмовая крыша – более редкий вид ввиду дороговизной исполнения и высокой трудоемкостью работ. Обычно ее строят на домах со сложной планировкой или отдельно только над входными дверьми.

Разобраться подробнее вам поможет наша схема:

Как мы уже говорили, если вальма не доходит до карниза, кровля называется полувальмовой. Как раз в этих местах ставят слуховые окна, чем полностью решается проблема необходимости в наклонных мансардных окнах. Но по сложности и по стоимости сооружения полувальмовая крыша выше других.

Самый простой пример вальмовой крыши (вполне эстетичный, заметим), это крыша треугольной формы. Все скаты здесь имеют одинаковый размер, и все углы равнозначны. Если вам подходит такая высота и конструкция, тогда отдайте предпочтение именно этому варианту – вы избежите множества подводных камней и нюансов!

Единственный момент: вальмовая крыша в ее классическом варианте плоха тем, что у нее нет вертикальных плоскостей и мансардные или чердачные окна приходится располагать на наклонных стенах. В итоге такие элементы становятся самыми незащищенными в плане протечек во время дождя.

Как сделать четырехскатную крышу дома своими руками?

Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.

Схема стропильной системы четырехскатной вальмовой крыши

Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.

Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.

Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.

Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.

Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате

Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:

  • монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
  • установка центральных стропил;
  • монтаж угловых стропил, которые крепятся к диагональным брусьям;
  • установка затяжки, которая используется для закрепления ног у конька;
  • монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
  • установка подкосов, которые закрепляются на стропильной ноге и ригеле;
  • монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.

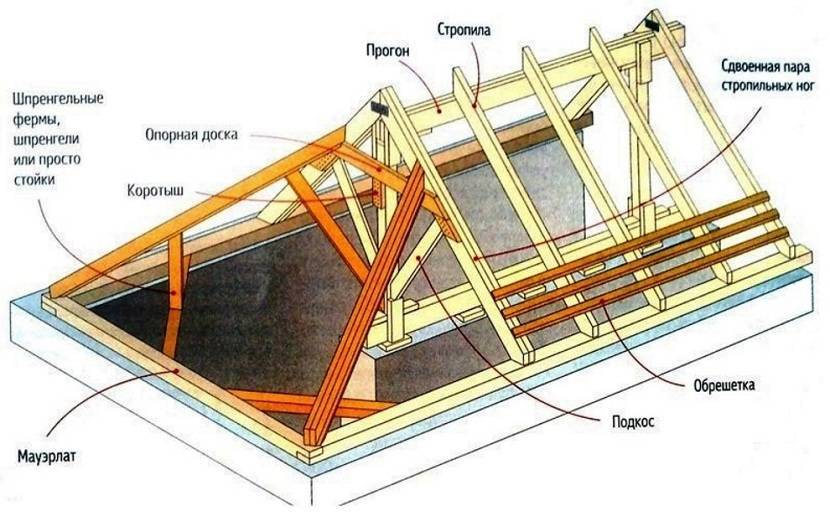

Схема устройства стропильной системы четырехскатной вальмовой крыши

После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.

Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.

Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов

Монтаж кровельного пирога

Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:

  • пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
  • теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
  • гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
  • обрешетки в виде досок, к которым монтируется кровельное покрытие.

Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов

Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.

Вальмовая крыша: устройство, узлы и усиление вальмовой крыши

Устройство вальмовой крыши в основе своей состоит из двух элементов: каркаса из стропил и мауэрлата. Соединенные в единую систему бревна крепятся к установленному на верх внешних стен здания мауэрлату.

Место расположения мауэрлата для вальмовой крыши

Конструкция вальмовой крыши состоит из таких элементов:

  1. Угловые стропила. Это стандартные силовые «ноги», которые соединяют углы строения с коньковым брусом. Чаще всего в проектах используют четыре балки, той же толщиной, что и конек. Они крепятся к нему одним краем, а противоположный выводится за стены здания.

  2. Конек. Это основная несущая ось и наивысшая точка кровли, где соединяют все ее стороны. Обычно центр конька, есть и центр всей крыши в вальмовом проекте.

  3. Короткие стропила. Эти бревна или деревянные балки, крепят на мауэрлат одной стороной, а другой к угловым стропильным ногам. Число их зависит от площади кровли.

  4. Рядовой каркас. Это 6 стропил занимающих центральное расположение и промежуточное. Их крепят к концам конькового бруса и ставят на несущие стены объекта. Они выстраиваются со всех сторон постройки в рамном числе.

  5. Промежуточный каркас. Эти стропила закрепляются от конькового бруса и ставятся на мауэрлат. Вальмы не задействованы.

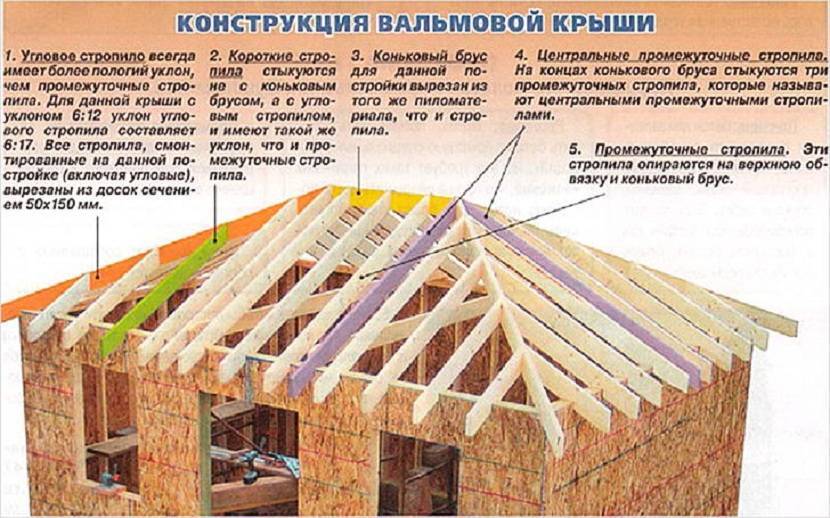

Классический пример устройства вальмовой крыши и чертёж с пояснениями:

Усиление

Для долголетнего использования требуется не только крепкая система из стропил, но и дополнительные элементы усиления объекта.

Для надежности конструкции крыши требуется усиление ее дополнительными элементами

Для большей надежности требуется:

  1. Разместить на углы шпренгель – брус, между сторонами мауэрлата. Это укрепит стропила по диагонали.

  2. Добавить стойку, соединенную брусом. Такая подпорка для стропил поможет перераспределить нагрузку на строение.

  3. Использовать доски или брус с сечением 40**50 мм для обрешетки.

  4. Работать с сухим деревом, обработанным защитным раствором.

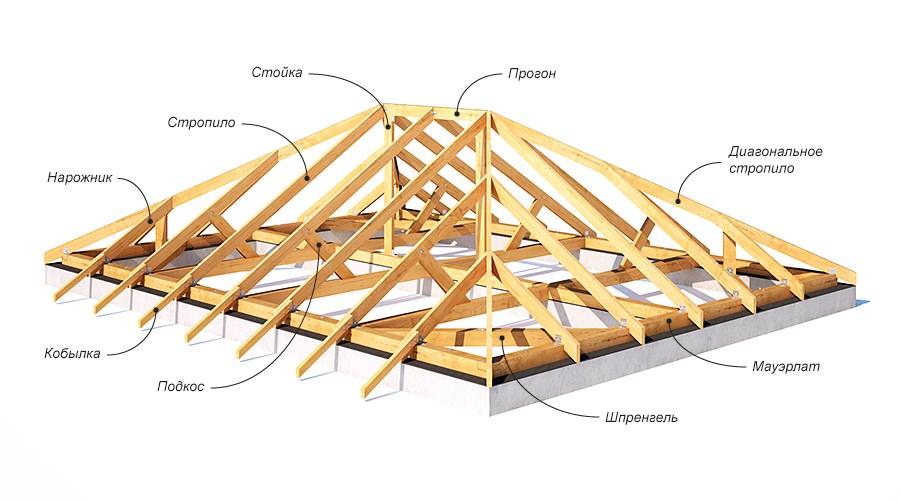

Схема расположения деталей вальмовой стропильной системы

Когда шпренгель добавлен на значительном расстоянии от угла, организуется дополнительная ферма.

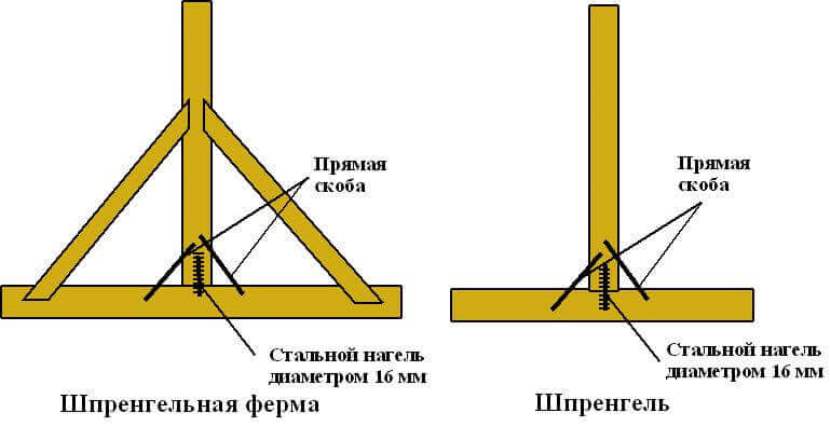

Устройство шпренгельной фермы

Монтаж шатровой кровли

Прежде чем переходить к непосредственному монтажу, стоит запастись всем необходимым строительным материалом и обработать его соответствующим образом. Наиболее распространенным вариантом стропильной системы шатровой крыши считается деревянная конструкция. Значит все балки, рейки и доски должны обрабатываться гидрофобизаторами, антипиренами и антигрибковыми препаратами. Возможно использовать универсальное средство комплексной защиты от воды, огня, насекомых и плесени. В том случае, когда стены строения деревянные, то возможно стропильную систему крепить непосредственно к верхней обвязки. Если же это каменное или кирпичное здание, то устройство мауэрлата из прочного бруса обязательно. Балки должны надежно фиксироваться металлическими крепежами, так как именно данный элемент будет воспринимать на себя нагрузку, передаваемую крышей. Лежни закрепляются к опорам при помощи уголков из металла и саморезов. После того, как основание подготовлено, можно монтировать диагональные стропила. Крепление стропил шатровой крыши производится четко параллельно между собой. Верхний край закрепляется в коньковом узле, а основание фиксируется на мауэрлате.

Следует иметь в виду, что стропильная система в шатровых крышах бывает висячей или наслонной. Конкретный вариант будет зависеть от размера строения, на широких пролетах, более 5-6 м оптимально использовать висячие стропила. Чтобы правильно установить стропильные ноги, следует монтировать их попарно из противоположных углов. Верхний край каждой ноги спиливается под углом, так чтобы в собранном виде балки плотно прилегали друг к другу. Нижняя часть стропил выступает за стены на величину, равную ширине свеса. Чаще всего, данный параметр не превышает 50 см. Чтобы стропила были максимально надежно зафиксированы их укрепляют нарожниками и подкосами, а также притягивают проволокой к закрепленным на стенах штырям. После того, как стропила установлены и укреплены, можно переходить к настилу обрешетки и дальнейшей подготовки кровельного пирога под финишное покрытие.

Рекомендуем изучить:

  • крепление стропил к мауэрлату;
  • крепление стропил к балкам перекрытия.

Шатровая форма считается одной из наиболее оригинальных конструкций для крыши. Однако, стропила шатровой крыши отличаются сложными расчетами. Именно поэтому браться за возведение подобной системы стоит лишь в том случае, если у пользователя имеются определенные навыки инженерного и столярного дела. В целом же можно отметить, что именно данный тип кровли поможет выгодно подчеркнуть индивидуальность любого строения и изысканный вкус владельцев дома.

Видео по теме:

Виды и особенности

Существует несколько видов вальмовых кровельных систем:

  1. Четырехскатная вальмовая крыша – это кровля, которая состоит из вальм, не доходящих до низа, а лишь закрывающих скаты и прикрывающих верхнюю часть фронтона.
  2. Шатровая крыша, которая имеет четыре одинаковых по размеру и конструкции ската. Вальмы в такой конструкции расходятся во все стороны под одинаковым углом. Такая кровля используется при оборудовании зданий квадратной формы.
  3. Ломаная крыша представляет собой скаты разных размеров, которые объединяются друг с другом под разными углами. Конструкция достаточно сложная, поэтому требует грамотного проектирования.

Чертеж стропильной системы вальмовой крыши

Итогом разработки проекта и расчетов будет схема-чертеж стропильной системы вальмовой крыши. Не бывает похожих чертежей, готовых к применению без учета особенностей конкретного строения и места его постройки.

Чертеж вальмовой крыши должен включать в себя указание назначения материала, место его установки и способ крепления. Ключевые узлы стропильной системы вальмовой крыши, например, примыкание диагональных опор к коньковому брусу или установка стропильных ног на мауэрлат целесообразно вынести в отдельный чертеж и описать их подробнее.

Чертеж вальмовой крыши (наслонные стропила с упором на два прогона)

Схема деревянных наслонных стропил с упором на два прогона для вальмовой крыши

Чертеж стропильной системы вальмовой крыши с эркером

Схема с размерами стропильной системы вальмовой крыши с эркером

Наличие схематического чертежа станет хорошим подспорьем при изготовлении заготовок и последующем монтаже крыши.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
