Всё о видах мансардных крыш и различиях стропильных систем

Немного теории ↑

Чтобы говорить на одном языке, стоит вспомнить основные понятия и термины, которыми мы будем оперировать при описании кровельных конструкций. Итак, крыша состоит из 2-х основных систем — силовой и ограждающей. К силовой системе относится мауэрлат и стропильная конструкция, к ограждающей — кровельный пирог, паро-, гидро- и теплоизоляция. Эта статья посвящена именно силовой конструкции, поэтому о кровельных материалах речь идти не будет. Теперь по порядку.

Мансарда — пример рационального использования пространства

Мауэрлат ↑

Мауэрлат используется при строительстве кирпичных, бетонных и каркасных зданий для привязки кровли к несущим стенам и распределения нагрузки стропил по периметру стен конструкции.

На крышу действуют весьма значительные силы за счет ее парусности. Поэтому, чтобы удержать конструкцию кровли на месте при сильном боковом ветре, мауэрлат должен выдерживать колоссальные нагрузки, стремящиеся оторвать и сдвинуть всю систему со стеновой коробки.

Повышенная устойчивость достигается за счет особых способов крепления мауэрлата к стенам здания. Самое капитальное решение — это сооружение армированного пояса на верхнем ряду кладки стен дома. Для этого на стенах делается опалубка, в которую закладывается металлоконструкция и заливается бетон. В заранее определенных точках в сырой бетон вставляются шпильки с резьбой на конце (можно их приварить к арматуре), к которым будет крепиться мауэрлат. Шпильки должны находиться между стропилами, чтобы не сосредотачивать прорезы и отверстия в балке на близком расстоянии.

Мауэрлат крепится шпильками

Также можно закладывать шпильки при строительстве стен в кладку. Или можно вместо шпилек использовать стальную проволоку, продетую под два – три ряда кладки и свободными концами выведенную наверх для привязки мауэрлатной балки.

Чаще всего мауэрлат делают сплошным, полностью покрывающим всю длину боковых стен дома. Иногда он состоит из отдельных подкладок под стропила, но при таком раскладе нагрузка распределяется неравномерно.

Стропила ↑

Стропила — это основные несущие элементы кровли, на которые набивается обрешетка и стелется кровельное покрытие. Стропила для мансарды чаще всего делают составными или ломанными. Это наиболее рациональный и простой вариант организации пространства, при котором достигается большая высота комнаты при той же площади.

Стропила двухскатной крыши (а мы будем говорить о двухскатной ломаной крыше) бывают висячими и наслонными.

Висячие стропила опираются на боковые несущие стены по нижним краям и друг на друга по верхним, в результате на стропильную доску действует сила сжатия и изгибающее усилие. Для усиления висячих стропил чаще всего используют ригеля, установленные посередине или в верхней части стропил. Такая конструкция целесообразна, если расстояние между стенами-опорами не превышает 6 – 6,5 метров.

Наслонные и висячие стропила

Наслонные стропила опираются нижним концом на боковые стены, а верхним — на коньковый прогон, который, в свою очередь, посредством бабки опирается на промежуточную опору (чаще всего это несущая стена-перегородка). Такая конструкция может покрывать расстояние до 10 метров, а с дополнительными прогонами и стойками — до 16 метров.

Виды крыш ↑

Крыши, в зависимости от формы, конструкции и вида стропильной системы, делятся на несколько видов:

  • плоские;
  • односкатные (крыша состоит из одной плоскости, расположенной под углом к одной из стен);
  • двухскатные (крыша состоит из двух прямоугольных плоскостей, расположенных под углом к более длинным стенам и образующим треугольные торцы) ;
  • вальмовые и полувальмовые (крыша имеет четыре ската, два из которых — трапециевидные, два других — треугольные, иногда треугольные скаты разбивают на два ската — трапецию снизу и треугольник сверху — это полувальмовая крыша);
  • ендовые или многощипцовые (сложная крыша на многоугольном строении с множеством внутренних и внешних углов, эркеров, окон и т. д.);
  • конические или купольные (крыши на круглых зданиях или зданиях в виде вписанных многоугольников);
  • шатровые (крыша представляет собой четырехскатную пирамиду из равнобедренных треугольников);
  • мансардная крыша (подвид двухскатной крыши, когда фронтоны образованы из трапеции и треугольника, основание которого — верхняя сторона трапеции, или проще говоря, двухскатная крыша с ломаными скатами).

Мы будем рассматривать ломаную двухскатную крышу и ее стропильную систему.

Двухскатная ломаная крыша достаточно популярна

Как сделать мансардную крышу самостоятельно

Под мансардной крышей можно обустроить комнаты для жилья. Форма постройки может быть разной, однако в большинстве случаев мансарда обустраивается под крышей с двумя скатами. Оптимальным решением, которое позволяет получить существенную площадь жилого пространства, является ломаная конструкция.

Ломаная крыша является оптимальным вариантом для обустройства мансарды

Чертежи и расчеты крыши мансардного типа

Первым делом стоит определиться со схемой каркаса. Стропила могут быть наслонного или висячего типа. Наслонные опираются на стенки здания. Они монтируются в конструкциях, где расстояние между стенками меньше 6,5 м. Висячие стропила ставятся на кобылки и мауэрлат. Если ширина пролётов будет большой, то систему стропил понадобится усилить вспомогательными связками.

Основным условием комфортного возведения мансарды является уровень потолков — он должен быть выше 2,5 м. Чтобы обеспечить подобную высоту, линия излома должна размещаться на высоте более 2,8 м с учётом толщины слоя материала для утепления и обшивки конструкции

Также важно учесть толщину пола

Пример чертежа можно увидеть на изображении:

Минимальная высота потолков мансардной крыши составляет 2,5 м

Чтобы рассчитать предполагаемые нагрузки от снега, понадобится применить данную формулу: S = Sg x µ, где S — нагрузка от снега, Sg — вес покрова снега на 1 м2 площади, µ — значение, которое зависит от уклона крыши (1,0 — для плоской конструкции с наклоном в 25°, 0,7 — для конструкции с наклоном 25–60°).

Чтобы рассчитать ветровую нагрузку, надо применить данную формулу: W = Wo x k, где Wo — норма нагрузки от ветра, k — значение, определяющее колебание нагрузки от ветра исходя из высоты здания и типа местности.

Параметры Sg и Wo можно найти в соответствующих СНиП, в разделе «Системы стропил». Если крыша имеет крутой склон, то нагрузку от снега можно не учитывать.

Устройство крыши

Каркасная конструкция включает в себя такие детали:

  • мауэрлат — опорный брусок, который передаёт нагрузку от стропил стенкам постройки;
  • стойки — опорные детали, которые поддерживают систему стропил в вертикальном положении;
  • балки перекрытия — планки, которые образуют половину мансарды и потолок нижнего этажа;
  • стропила — рейки, которые образуют главный контур крыши;
  • прогоны — горизонтальные опорные детали для стропил;
  • обрешётка — рейки или фанерные листы, которые предназначаются для укладки материала для кровли;
  • кобылки — планки, которые крепятся вдоль оси в нижней части стропильных ног.

Каркас состоит из мауэрлата, стоек, прогонов, балок перекрытия и других элементов

Ломаная крыша имеет отличия от обыкновенной конструкции с двумя скатами. Отличие в том, что скаты, которые размещены друг напротив друга, имеют особую форму: они образуют не ровную линию, а состоят из нескольких скатов, которые скрепляются один с другим под тупым углом. Конструкция также бывает симметричной.

Крайняя часть стропил в основном выставляется под углом порядка 60°. Стойки для опоры, которые придерживают стропила, образуют каркасную конструкцию внутренних стенок. Верхняя часть стропил монтируется под маленьким углом, он может быть от 15 до 45°. Это даёт возможность уменьшить расход материалов, при этом сохранив функциональные свойства крыши и стойкость к нагрузкам от снега.

Вертикальные стойки, которые упираются в планки перекрытия, прогоны и скрепляющие их ригеля, образуют параллелепипед. Конструкция ограничивает габариты мансарды изнутри. Чтобы придать изделию дополнительную жёсткость, следует установить подкосы между рейками перекрытий и нижними стропильными ногами.

Если пролёт крыши более 8 м, то понадобится установить подкосы

После монтажа верхних элементов для фиксации фермы и исключения провисания ригелей следует установить подвесные опорные элементы — бабки. Для вспомогательной фиксации нижних стропильных ног их надо стянуть со стойками при помощи прихваток. Скрепление деталей производится при помощи гвоздей и болтов.

Стоимость строительства мансарды

Создание мансардного этажа считается относительно недорогим удовольствием, так как не нужно сооружать и возводить стены, однако это так лишь частично.

В первую очередь нужно знатно потратиться на создание стропильной системы. Ее цена напрямую зависит от типа мансардной крыши, а также стоимости пиломатериалов. Во-вторых, львиную часть финансовых расходов займет теплоизоляция и пароизоляция крыши. Логично, что кровельного материала не хватит для того, чтобы обеспечить требуемую кондицию воздуха для жилого помещения.Если мансарда будет жилой, то ее нужно качественно утеплять, используя толстый слой теплоизоляционного материала. В среднем для России слой минеральной ваты должен составлять не менее 20 сантиметров, если это более прохладные регионы, то еще больше. Кроме этого нужно не забывать о гидроизоляционном и пароизоляционном слоях.В-третьих, дорогие мансардные окна. Если окна делаются слуховыми, то нужно сооружать специальную стропильную систему, что также приведет к увеличению финансовых затрат на материалы и их установку. Также окно может располагаться в плоскости крыши, в таком случае его нужно тщательно заделать, чтобы снег или дождь не проникали внутрь мансарды. Из-за этого стоимость мансардных окон в два раза дороже обычных, их установка также обойдется в копеечку. Мансардные окна должны иметь более сложную конструкцию, их рама обязана быть более крепкой. Стекло используется армированное для того, чтобы справляться с нагрузками, а рама – поворотная. Всего выделяют два типа мансардных окон – те, что в крыше и вертикальные. Популярным и недорогим вариантом кровельного покрытия является материал на основе металла, например, профнастил или металлочерепица. Однако стоит отметить, что все они не подходят для покрытия мансардной крыши и вот почему:

  • Эти покрытия обладают высокой теплопроводностью. Металл легко пропускает тепло, а значит, придется увеличивать толщину теплоизоляционного слоя. Если же этого не сделать, то зимой здесь будет слишком холодно, а летом невыносимо жарко.
  • Шумность. Во время осадков в виде дождя здесь будет очень шумно, ведь крыша будет стучать словно барабан. Внутри эту проблему можно побороть качественной звукоизоляцией, а вот снаружи эту проблему убрать не получится, поэтому лучше всего отказаться от материалов на металлической основе. Кроме того, если дом расположен в непосредственной близости с соседями, то они могут оказаться недовольны постоянным шумом, впоследствии чего могут возникать споры и конфликты.

Если просчитать все затраты на то, чтобы увеличить слои теплоизоляции и звукоизоляции, то получится, то никакой финансовой выгоды в строительстве мансарды не оказалось, поэтому лучше не использовать такой кровельный материал. Лучше изначально покупать более дорогое покрытие для того, чтобы в конечном итоге оно оказалось выгоднее. Именно поэтому нужно просчитывать все за и против еще до проведения кровельных работ.

Плюсы строительства мансардного этажа:

  • Легкость мансардного этажа. Благодаря этому не нужно сооружать слишком мощный фундамент, что сэкономит средства на начальных этапах.
  • Если денежных средств не хватает, то строительство мансарды, ее утепление можно отложить на некоторое время до момента появления новых финансовых средств. Также стоит отметить тот факт, что такая отсрочка станет полезной. Во время строительства используются древесные породы с высокой влажностью. Если процесс утепления начинается моментально, то влага впитается в теплоизоляционный слой. Если же «пирог» сделан правильным образом, то и влага будет уходить правильно. При нарушениях могут быть проблемы, поэтому небольшая пауза окажется даже полезной, ведь материал сможет немного подсохнуть, потеряв излишнюю влагу.
  • С помощью мансардного этажа можно создать оригинальную и даже уникальную постройку. В целом частный дом с мансардой всегда имеет интересный внешний вид, способен выразить индивидуальность хозяина и его решений.

Способы монтажа мансардной крыши

Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.

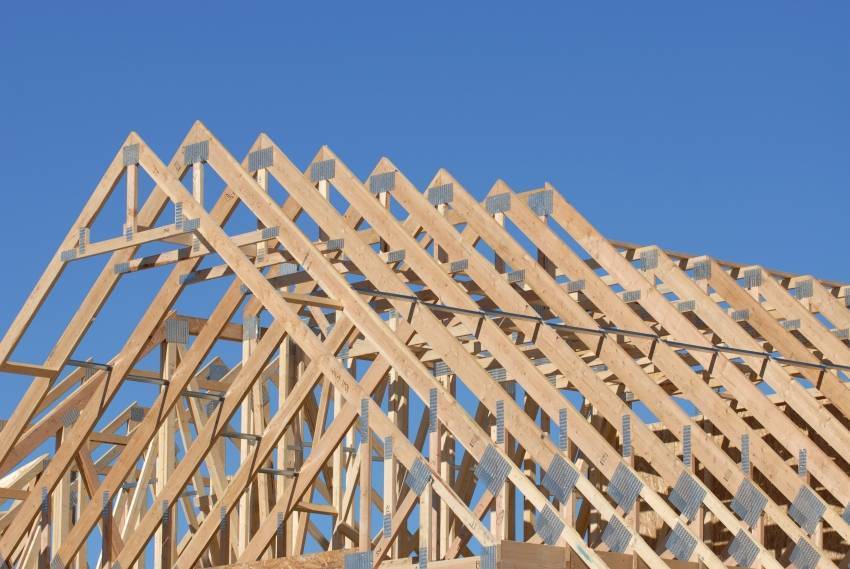

Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить

Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.

Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.

Как построить мансардную крышу традиционным способом?

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

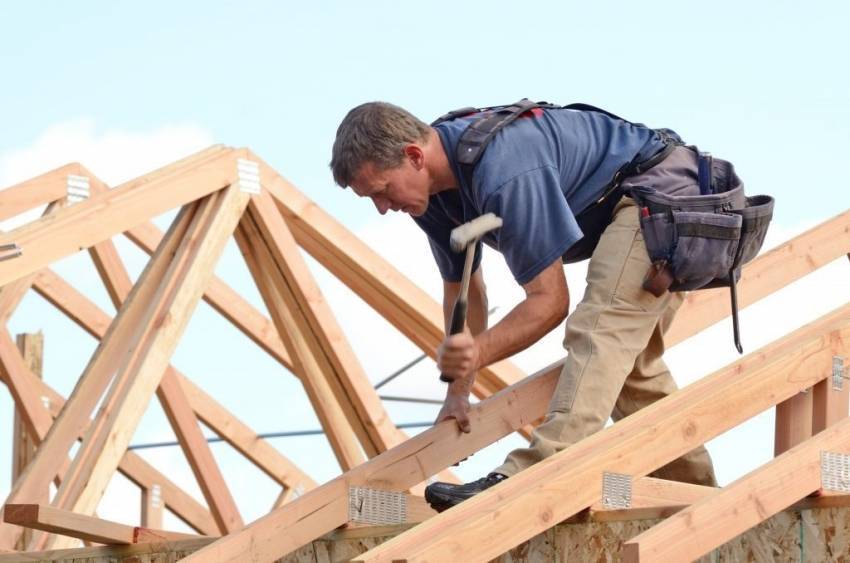

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

Стропила могут быть соединены при помощи мобильного строительного пресса

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.

Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП

Технология строительства мансардной крыши своими руками

Если у нас есть планы построить мансарду, то возможны, в принципе, два основных пути:

  • Сделать самому.
  • Обратиться к специалистам.

Каждый из упомянутых вариантов имеет свои достоинства и недостатки. Если выполнить все необходимые работы своими руками, то это будет стоить намного дешевле. Но для этого придётся хорошо потрудиться и нужно будет сделать работу на качественном, достаточно профессиональном уровне.

Если же обратиться к специалистам, то работа, хотя и будет выполнена качественно, но и стоить будет намного дороже.

Если всё же решили взяться за это дело самостоятельно, то сначала нужно подготовить необходимые материалы и инструменты.

Создание будет проходить в два основных этапа:

  • создание каркаса,
  • обустройство кровли.

Для проведения работ потребуются различные материалы:

  • Деревянный брус различного сечения.
  • Доски толщиной 3-4 см и шириной 15 см.
  • Кровельный материал (шифер).
  • Утеплитель.
  • Пароизоляция.
  • Гидроизоляция.
  • Гвозди на 80 мм.

Потребуются также инструменты для работы:

Поскольку мансардная крыша является достаточно сложной конструкцией, то нужно сначала составить её схему и произвести расчёт частей.

Рассмотрим ситуацию для двухскатной ломаной мансардной крыши. Расскажем о том, какие расчёты и как нужно будет сделать.

Прежде всего важно определиться с кровельным материалом. Его надо выбирать исходя из конкретных особенностей ситуации

В частности, обратим внимание на две разных стороны вопроса. Уровень теплоизоляции и гидрозащиты в мансарде существенно ниже, чем в доме. Это обуславливает необходимость очень внимательного отношения при подборе материалов для строительства крыши

Это обуславливает необходимость очень внимательного отношения при подборе материалов для строительства крыши

Другая особенность состоит в том, что важно пользоваться более лёгкими материалами как для крыши, так и для внутренней отделки создаваемой мансарды

Поскольку каждый скат разбит на два участка, то важно определиться с углом наклона более крутого участка. При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу. Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал

Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал.

Для того, чтобы определить вес, нужно определить прежде всего её площадь. Для этого её поверхность разделяется на более простые геометрические фигуры и их площадь складывается.

При определении веса учитываются:

  • вес стропил и балок,
  • вес утеплителя,
  • вес гидроизоляции,
  • вес кровли.

Сначала определяется вес на единицу площади, и затем умножается на её величину.

При расчёте веса не забываем о возможном весе нанесённого снега и учитываем его величину. Также нужно учитывать дополнительное воздействие ветра.

Суммарная нагрузка находится путём деления всей нагрузки на площадь крыши. На основе полученного числа и довольно сложных вычислений по специальным таблицам определяются необходимые параметры стропильной системе и, в частности, величина стропильного шага и рекомендуемый уклон крыши.

Основные виды крыш частных домов с мансардой

Опытные архитекторы утверждают, что определенная форма мансардной кровли может придать любой постройке не только особой презентабельности, но и увеличит функциональность чердачного помещения. Выбор типовых конструкций довольно широк:

  • односкатные;
  • двухскатная (щипцовая);
  • вальмовая и полувальмовая;
  • ломаные;
  • купольные, конические и пирамидальные.

Односкатную кровлю следует рассматривать как оптимальный вариант для гаражей или хозпостроек, в современном домостроении данную конструкцию практически не применяют. Зато обычная двухскатная крыша с мансардой даже на фото выглядит вполне прилично, и это далеко не все ее преимущества. Например, воплощение такой схемы вполне по силам даже начинающему застройщику с привлечением родственников в качестве помощи.

Кровли вальмового или полувальмового типа отличаются тем, что на месте фронтонов расположены скаты. Такой вид называют еще четырехскатным, где у полувальмовой крыша закрывает лишь часть фронтона. Исполнение данной конструкции требует определенных навыков как при проведении предварительных расчетов, так и при сборке элементов.

Ломаная кровля представляет собой разновидность двухскатной, с той лишь разницей, что дает возможность увеличения жилого пространства. Конфигурация стропильной системы сложна для самостоятельного изготовления и состоит из таких элементов:

  • боковые стропила;
  • коньковые стропила;
  • стойки;
  • балки чердачного перекрытия;
  • верхняя обвязка.

Конические и пирамидальные кровли используются дизайнерами для придания экстравагантности зданию. Очень часто такие формы можно встретить в комплексе с обычными двухскатными или вальмовыми конструкциями, создание которых вряд ли под силу неопытному строителю.

Узлы

Как своими руками выполнить монтаж соединений стропильной системы? К вашим услугам — описание способов монтажа основных узлов.

Крепление мауэрлата к стенам

Мауэлрлат изготавливается из бруса сечением 100х100 — 150х150 мм. Брус должен быть в обязательном порядке обработан антисептиком. Стены под ним гидроизолируются во избежание капиллярного подсоса воды древесиной; обычно роль гидроизоляции выполняет пара слоев рубероида.

Для крепления мауэрлата обычно используются анкерные шпильки, установленные при заливке армопояса по периметру стены. Под них в брусе сверлятся отверстия, а после укладки брус притягивается к армопоясу гайками с широкими шайбами.


Анкерные шпильки под мауэрлат установлены при заливке армопояса.


Мауэрлат закреплен гайками с широкими шайбами.

Крепление стропил к мауэрлату

Для максимальной жесткости соединения стропильных ног с мауэрлатом в них обычно делается вырез на треть ширины стропила. Для крепления могут использоваться:

Стальные скобы. Они вбиваются в оба бруса с двух сторон;


Крепление стропильных ног скобами.

Оцинкованные уголки. Они крепятся к обоим брусьям несколькими саморезами с длиной не менее 2/3 толщины стропила.


Оцинкованные накладки обеспечивают прочное и долговечное соединение.


Каждое соединение стропила и балки перекрытия усилено с двух сторон оцинкованными накладками.

Крепление ригеля к стропилам

Соединение ригеля со стропилами двускатной или ломаной крыши испытывает наиболее сильные нагрузки зимой, когда на кровле лежит снег. Сделать его максимально прочным поможет простая инструкция: ригель соединяется со стропилом внакладку и крепится к нему парой болтов с гайками и широкими шляпками через предварительно просверленные отверстия.


Соединение стропильной ноги с ригелем временно зафиксировано саморезами, затем стянуто болтом.

Особенности мансард

Мансарда – это помещение, которое находится непосредственно под крышей. Ее фасад частично или полностью образован поверхностями кровли (согласно СНиП 2.08.01-89).

Она является полноценным жилым этажом, здесь может быть одна или несколько комнат в зависимости от параметров конструкции.

Особенностями мансардных кровель является не только особая конструкция стропильной системы, но и необходимость детального продумывания остальных аспектов – утепления, влаго- и пароизоляции и т. д. Так как из-за мансарды нагрузка на фундамент и стены самого здания обычно возрастает, то преимущественно все ее элементы строятся из легких материалов. То есть для создания стропильной системы рекомендуется использовать дерево, в качестве утеплителя применяются легкие варианты материалов.

Мансардная крыша

Мансарда может иметь внушительные размеры и занимать всю площадь здания, но в пределах его стен. Иногда она обустраивается только на части перекрытий, а далее задние закрывает обычная крыша.

Плюсы и минусы мансарды

Очень часто мансарда используется в индивидуальном строительстве, ведь это возможность увеличить жилую площадь дома, сделать его теплее (потери тепла через крышу снижаются в среднем на 7-9%). А затраты на обустройство мансарды будут гораздо меньше, чем на строительство полноценного этажа.

В целом, построить мансарду не очень сложно и можно справиться с задачей самостоятельно. Главное – правильно рассчитать ветровую, снеговую и другие виды нагрузки.

Мансардная крыша с жилым чердачным помещением

Варианты крыши мансарды

Конструкции кровель, которые позволяют сделать мансарду в чердачном пространстве, разнообразны

При проектировании особенное внимание стоит уделить и кровельному материалу, который подбирают в зависимости от климатических условий, особенностей конструкции, личных предпочтений и дизайна зданий

Металлочерепица

Стальная или алюминиевая металлочерепица востребованы в качестве покрытия кровли с мансардой

Материалы могут быть любого цвета, но при выборе стоит обратить внимание на следующие особенности:

  • геометрия и глубина стельки;
  • тип цветного покрытия;
  • толщина материала;
  • технические характеристики.

Металлочерепица может быть разных цветов, но важным фактором выбора являются характеристики материала

Металлочерепица отличается надёжностью и обеспечивает комфорт в чердачном помещении. Для обустройства под кровлей мансарды стоит выбирать прочные, долговечные структуры, устойчивые к климатическим воздействиям.

Мансарда с крышей из стекла

Стекло редко используется для создания кровли и особенно не подходит для суровых климатических условий. В очень теплом климате реально сделать мансарду со стеклянной крышей, применяя особо прочные материалы и разработав точный проект конструкции.

Стеклянная крыша подходит для мягкого климата и требует тщательного ухода

При проектировании мансарды с прозрачной крышей важно провести тщательный расчёт нагрузки на кровлю, определить параметры стен, угол наклона. Для создания кровли используют прочные материалы, устойчивые к перепадам температур и механическим воздействиям

СИП-панели для крыши

Специальные строительные щиты из древесной прессованной стружки и пенополистирола могут использоваться для создания крыши мансарды. Этот материал обладает следующими особенностями:

  • высокий теплоизоляционный эффект;
  • доступность и невысокая стоимость;
  • огнеупорность и не токсичность;
  • простой монтаж;
  • минимальная нагрузка на несущие конструкции.

При использовании СИП-панелей для кровли важно обеспечить хорошую гидроизоляцию сооружения для защиты материала от влаги. СИП-панели практичны в эксплуатации и обеспечивают звукоизоляцию

СИП-панели практичны в эксплуатации и обеспечивают звукоизоляцию

Профнастил для кровли мансарды

Для обустройства крыши с мансардой можно использовать любые кровельные материалы, обеспечивающие надёжную защиту несущих элементов конструкции. Профнастил является одним из востребованных и доступных вариантов

Металлические листы с полимерным покрытием могут быть любого цвета, а при выборе важно обратить внимание на то, что материал должен быть предназначен для кровли

Крышу с мансардой довольно просто покрыть профнастилом

Как реализуются проекты двухскатных крыш с мансардой и фото примеров

Процесс воплощения данной схемы начинается после возведения стен здания. Обычно используются обрезные доски 50х150 мм или 20х100 мм, а также брус 150х150 мм. После предварительной обработки пиломатериалов антисептиком и пожаробезопасным раствором работа проводится в такой последовательности:

  • брус (мауэрлат) укладывается и закрепляется вдоль наружных стен;
  • закрепить доски вдоль дома (это основание для стоек);
  • установить стойки и закрепить их верхнюю часть;
  • произвести монтаж стропил, обрешетки и контробрешетки.

При проведении предварительных расчетов необходимо принимать во внимание на тип кровельного материала, ведь его вес играет существенную роль. Про шифер или цементно-песчаную черепицу лучше не вспоминать – такая кровля будет тяжелой, да и монтаж с подготовительными работами займут немало времени

Среди наиболее приемлемых компонентов следует отметить:

  • металлочерепицу;
  • ондулин;
  • битумная черепица.

Удобство перечисленных материалов заключается в наличии доборных элементов, которые придают кровле эстетичности. В этом можно убедиться на фото домов с двухскатной крышей и с мансардой, где невооруженным глазом одновременно видны практичность и дизайнерский опыт.

Планирование мансарды в частном доме должно основываться, прежде всего, на конструкции здания. Довольно часто владельцы уже готовых построек решаются увеличить жилье за счет чердачного помещения, в этом случае необходима качественная оценка фундамента и несущих стен на предмет возможного увеличения нагрузки. При необходимости проводятся мероприятия их по усилению.

Виды мансардной крыши

  1. Двускатная крыша образована двумя, направленными в разные стороны, скатами.
  2. Ломаной мансардой называется крыша из двух ломаных скатов.
  3. Вальмовая конструкция состоит из двух трапециевидных скатов, расположенных по длинным сторонам постройки, и двух треугольных скатов – по коротким.
  4. Полувальмовая установка предполагает, что торцевой скат срезает только нижнюю или верхнюю часть крыши.
  5. Схема купольной (конической) мансардной крыши используется при строительстве зданий круглой или многоугольной формы.
  6. Сводчатое устройство крыши имеет вид дуги или параболы, подходит для прямоугольных зданий. Для хозяйственных построек используется крайне редко.
Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
