Изготовление садового измельчителя своими руками

Уход

Перед использованием оборудования необходимо тщательно изучить техническую документацию, чтобы по незнанию не вывести из строя механизм

Следует обратить внимание на такие моменты:

• Сырье, поступающее в машину должно быть того же размера, который предусмотрен инструкцией.

• Необходимо тщательно следить за сырьем, которое засыпается в дробилку, чтобы не попадали камни, стекло, пластик и другой материал.
• Стараться избегать попаданию в механизм корней с землей, которая находится на корневой системе.
• Чтобы увеличить срок эксплуатации измельчителя древесные отходы должны быть свежими.

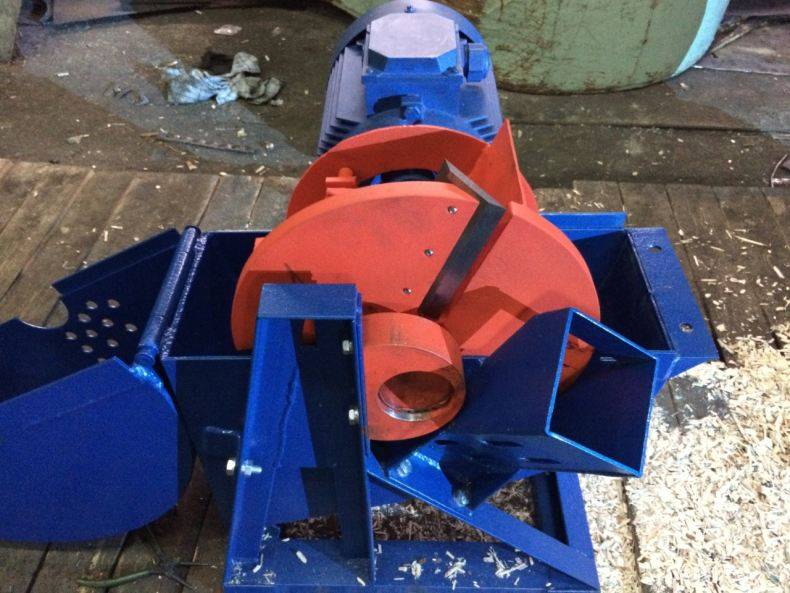

Как устроена дробилка

Чтобы отходы приносили пользу, для начала нужно пропустить их через садовый измельчитель. Иногда его называют чиппером, или шредером, от английского и немецкого вариантов слова.

Устройство способно разрезать древесные и травяные остатки растений на мелкие кусочки. Оно работает по принципу мясорубки: из древесины, диаметр которой не превышает 7 см, получается мелкая щепка.

С какими ветками сможет справиться машина, определяет сила её двигателя. Шредер состоит из отделения для приема материала, дробильной системы и мотора.

Приемное отделение оборудуется в целях безопасности: оно закрывает ножи и предотвращает возможность попадания под них рук или элементов одежды.

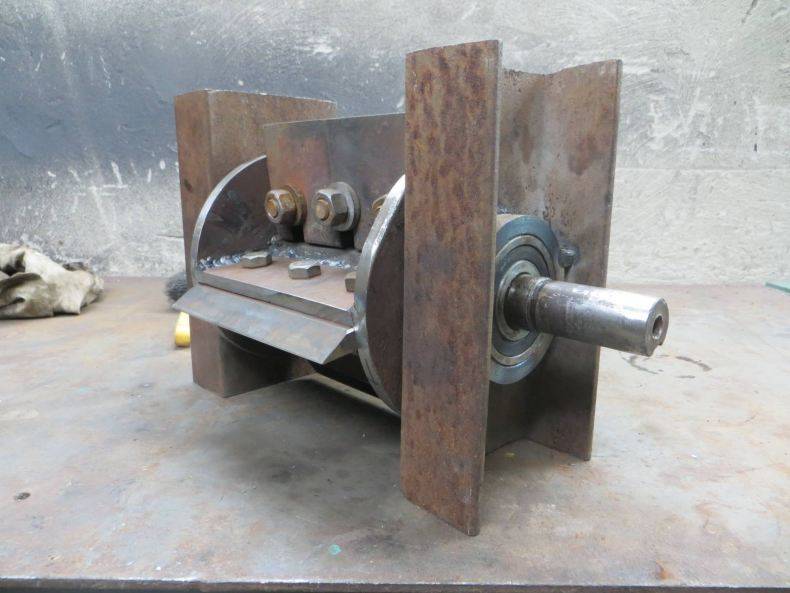

Дробильная система состоит из ножей или фрезы (режущего вала). Фреза дробит толстые ветки, а ножи режут стебли и листья. Материал опускается в бункер, а после дробления из нижнего отверстия высыпаются опилки.

Известны ли вам технические характеристики комбайна Нью Холланд, необходимого в сельскохозяйственной промышленности?

А здесь можно узнать, как сделать виброплиту своими руками.

Перед тем как использовать устройство, нужно надеть защиту для глаз и рук.

Чем сильнее мотор, тем больше производительности у измельчителя. Наиболее распространены электродвигатели с мощностью до 2,6 кВт. Шредер с таким «сердцем» способен дробить древесину диаметром до 5 см.

Плюсы электрических моторов по сравнению с бензиновыми – в небольшой цене и достаточно тихой работе. Недостатки – это зависимость от электросети и невысокая мощность.

Двигатели, работающие на бензине, имеют мощность до 9 кВт и справляются с 7-сантиметровыми ветками.

Бензиновые моторы бывают двухтактные и четырехтактные. Для двухтактного необходимо постоянно готовить бензиново-масляную смесь в определенных пропорциях.

Четырехтактным это не требуется, к тому же они работают с меньшим шумом, а выхлопы у них чище.

Части конструкции находятся в корпусе. Для удобства можно установить дробилку на колеса, чтобы передвигать её по саду и закатывать в сарай.

Если цена на садовый измельчитель слишком высока для семейного бюджета, можно соорудить устройство самому.

Хорошо, если дома завалялся двигатель от мотоблока. Когда он оснащен валом для отбора мощности, на чиппере появляется возможность менять скорость работы ножей.

Нужен инвертор, которым будут свариваться детали. Возможно, какие-то придется вытачивать на заказ. Своими руками нужно будет сделать кожух для ременной передачи, потому что без него пользоваться дробилкой небезопасно.

Модель устройства может быть какой угодно: варианты зависят от фантазии хозяина.

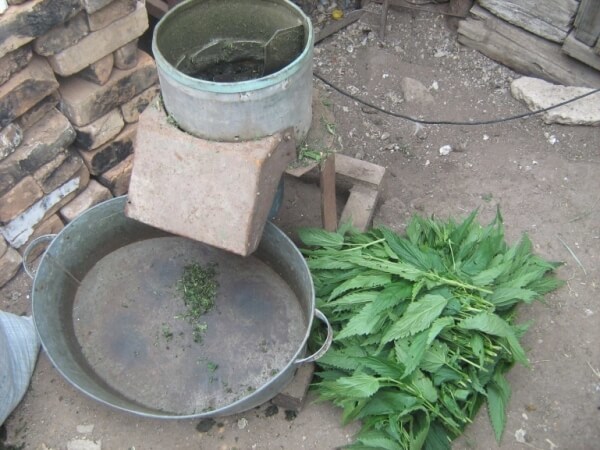

3 Траворезка-зернодробилка из болгарки

Данный аппарат представляет собой устройство «три в одном». Он позволяет измельчать любые растительные отходы (кроме толстых веток), дробить зерно, нарезать корнеплоды. Свежую траву, пропущенную через аппарат, можно использовать для мульчирования или закладывать в компостную кучу. Измельченные корнеплоды, капустные кочаны и зерно скармливают сельскохозяйственным животным.

На корпусе болгарки закрепляют неглубокий сварной кожух, в боковой части которого есть выходное отверстие. На кожух надевают прочное полипропиленовое ведро (можно использовать емкость от водоэмульсионной краски).

Чтобы получить измельченную растительную массу, полипропиленовое ведро доверху заполняют сырьем и закрывают крышкой. На выходное отверстие надевают мешок, в который будет сыпаться силос или дробленое зерно. Затем включают болгарку. Если в крышке ведра проделать отверстие, процесс можно сделать непрерывным – подавать сверху порции сырья, которые после измельчения будут высыпаться в подставленный мешок. Весь процесс похож на измельчение мяса в мясорубке, только ножи вращаются не в вертикальной, а в горизонтальной плоскости.

Траворезка из триммера

Садовый шредер можно сделать, используя бензиновый либо электрический триммер. При этом инструмент будет работать в перевернутом положении. Для создания оборудования, предназначенного, чтобы измельчать траву и тонкие веточки, потребуется кроме мотокосы с режущими насадками еще следующие материалы:

• пластиковая либо металлическая емкость, имеющая объем минимум 50 литров;

• примерно 1 м.кв. стальной сетки с мелким размером ячеек;

• около 3 метров металлической трубки (алюминиевой или стальной) в половину дюйма диаметром;

• отрезок доски или влагостойкого ДСП, фанеры такой ширины, чтобы на нем поместился триммер;

• хомуты, которыми будет крепиться мотокоса к деревянной основе;

• саморезы, болты, гайки, шайбы;

• деревянные бруски (достаточно 5 на 5 см).

Чтобы собрать измельчительный механизм из триммера, потребуется воспользоваться такими инструментами и приспособлениями:

• отверткой либо шуруповертом с битами;

• электродрелью с набором сверл по дереву и металлу;

• электрическим лобзиком с пилками для резки металла или ручным его аналогом;

• молотком;

• рожковыми или торцовыми ключами;

• пробойником;

• наковальней либо ровной железной плитой.

Пробойник нужен, чтобы удобно было сверлить отверстия электродрелью. Данный инструмент наставляют в точку, где требуется просверлить металл. Затем по нему бьют молотком. Из полученного углубления сверло не соскальзывает в процессе просверливания металлической детали.

Набор пробойников отверстий

Подготовительные мероприятия

Траворезка из мотокосы изготавливается в ряд этапов. Первоначально подготавливают в емкость, где будет перемалываться трава с ветками:

• делают разметку на дне (по периметру) под четыре трапециевидных отверстия с закруглениями в углах;

• просверливают в каждом нарисованном сегменте отверстия сечением 1 см;

• в них вставляют пилку электролобзика и вырезают трапеции;

• обрабатывают срезы напильником или наждачной бумагой;

• по центру днища высверливают отверстие под вал измельчителя;

• из стальной сетки вырезают круг размерами по диаметру дна;

• с помощью небольших обрезков доски либо брусочков к емкости снизу закрепляют подготовленный сеточный фрагмент;

• из металлических трубок делают ножки под емкость, присоединяя их к баку с помощью болтов.

Деревянные куски фиксируют саморезами, закручивая их изнутри бака в металлические перемычки между вырезанными трапециями. Таким способом сетка надежно прикрепляется к дну емкости.

Ножки делают следующим способом:

• сгибают трубки в тисках или с помощью трубогиба в виде буквы «П»;

• концы будущих опор сплющивают молотком;

• в них просверливают по 2 отверстия с каждой стороны (6,5 или 8,5 мм сечением);

• прилаживают заготовки к нижней части емкости и отмечают точки болтовых соединений;

• сверлят по отметке отверстия;

• используя болты с шайбами и гайками, присоединяют к кожуху подножки.

После подготовки кожуха, чтобы уменьшить габариты создаваемого механизма, выполняют такие операции:

• разбирают триммер, отсоединяя мотор, штангу и режущую насадку друг от друга;

• отрезают от штанги с тросиком фрагмент длиной примерно 20-40 сантиметров;

• собирают мотокосу;

• проверяют работоспособность техники.

Сборка измельчителя

Если после сборки триммер работает хорошо, то из него создают имельчитель травы.

• К доске хомутами прикрепляют двигатель мотокосы.

• Фиксируют на деревянном основании штангу, используя для этого хомуты и ручку от мотокосы.

• Подсоединяют режущую насадку к концу штанги, предварительно вставленному в отверстие на дне кожуха.

• Запускают механизм и испытывают его в работе.

После проделанных действий получится агрегат, фотография которого представлена ниже.

Если используемый для сборки шредера триммер оснащен бензиновым двигателем, то мотор располагают на основе так, чтобы можно было удобно заливать топливо, заводить устройство и регулировать его работу (обороты).

Режущие насадки оснащают ножами или леской — это зависит от толщины измельчаемых растительных стеблей.

Варианты изготовления

За основу в большинстве случаев берутся отслужившие срой срок приборы бытовой техники или устаревшие инструменты. Ниже приведены примеры конструкций самодельных измельчителей, применяющих эти устройства в качестве основы.

Из болгарки

Тут обязательно иметь ёмкость из металла; внутри неё вытачивается отверстие для ножа. Ось инструмента продевается внутрь дырки, затем туда устанавливается режущая поверхность. Далее следует закреплять будущий шредер таким образом, чтобы нож не задевал края контейнера.

Обороты вращения болгарки являются чрезмерно высокими для самодельного аппарата, поэтому их количество следует убавлять. За базу рекомендуется брать инструмент мощностью более 3 киловатт.

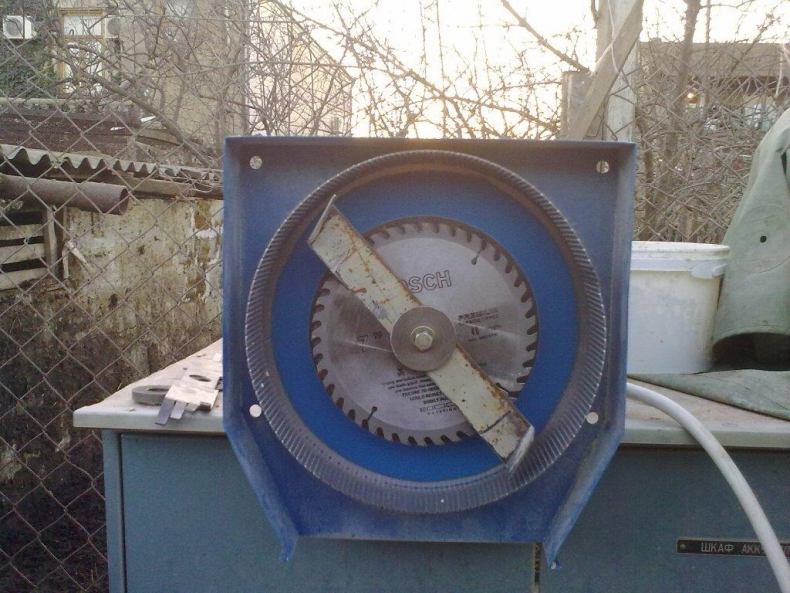

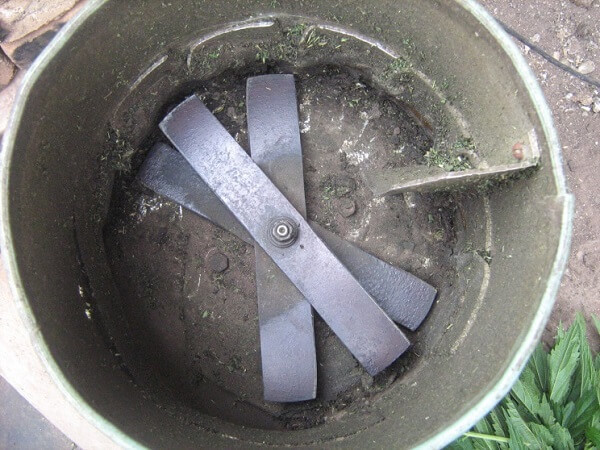

Из стиральной машины

Устаревшие агрегаты этого типа отлично подойдут для измельчителя.

• Перед работой следует снимать активатор и установить нож на вал (размер лезвия не должен превышать диаметр контейнера).
• По существу «самоделка» напоминает увеличенную в размерах кофемолку: «нарезка» ведётся с помощью пластины, установленной поперёк корпуса.
• Далее внизу проделывается отверстие, где фиксируется кожух.

Результатом является прочное и надёжное устройство, которое «страдает» по мощности (максимум 500 ватт). Переработанная «стиральная машина» поможет при измельчении травы или соломы — для веток она не годится.

Из дрели

Наличие этого инструмента потребует подставки. Можно использовать старый табурет и выточить по его центру отверстие. На него следует поставить ведро с такой же дырочкой.

Конструкцию следует надёжно закрепить с помощью саморезов, чтобы ничего не сдвигалось с места.

• Диаметр ножа подбирается с таким расчётом, чтобы он составлял меньше двух радиусов дна ведра.
• Лезвие монтируется на ось, располагаемую во втулке с подшипником. Та прикрепляется к табурету.

Самодельные измельчители обходятся в разы дешевле произведённых на фабриках. Всё будет зависеть от аккуратности обращения с прибором.

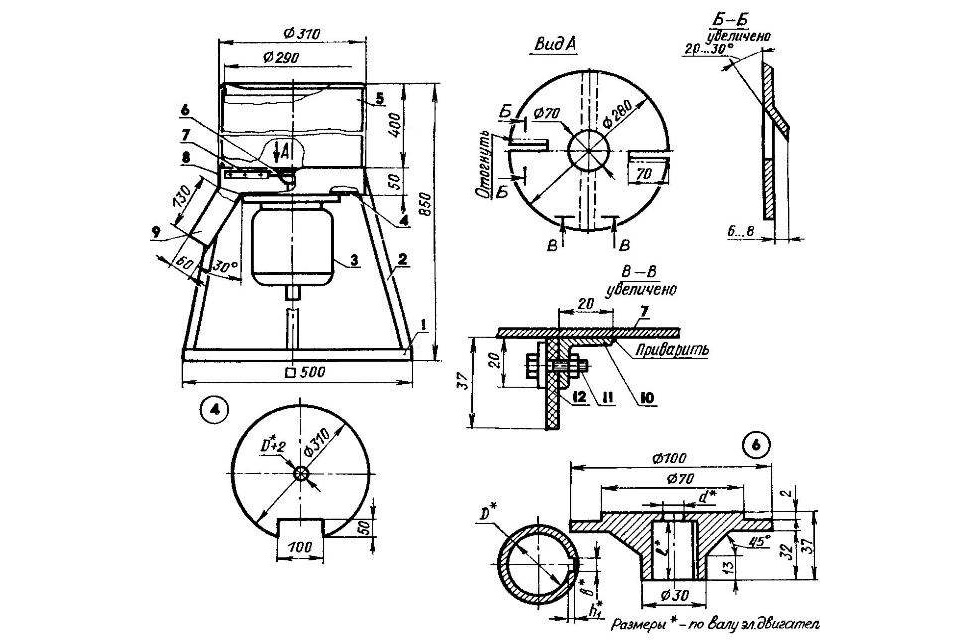

Как сделать соломоизмельчитель своими руками

Если вам необходимо изготовить такой агрегат, который бы справлялся не только с измельчением травы, но и с шинковкой капусты и кукурузы, обработкой соломы, то необходимо использовать более мощные двигатели, предназначенные для переработки прочного и твердого сырья. Проще всего подобную соломорезку можно изготовить из старой стиральной машины.

Процесс изготовления такого сеноизмельчителя будет следующим:

1. Вам понадобится старая стиральная машина, у которой имеется работающий электродвигатель. Дополнительно необходимо будет использовать еще один электромотор, который крепится в самом верху над крышкой стиралки. Зафиксировать дополнительный двигатель помогут металлические уголки и саморезы.
2. Из стальной заготовки следует выполнить обоюдоострый нож, который размещается внутри барабана стиральной машины, не касаясь края ее стенок. Этот нож крепится к валу верхнего электродвигателя.
3. Второй нож насаживается на штатный электродвигатель стиральной машины. Крутятся оба ножа в разные стороны, что обеспечивает отличное качество помола соломы и зерна.
4. В верхней части стиральной машины выполняют небольшое отверстие, через которое внутрь барабана будут загружать солому и зерно.
5. В нижней части барабана делают аналогичное отверстие, через которое будет выходить переработанное сырье.
6. Оба двигателя запитываются через отдельные провода и подключаются к блоку управления с индивидуальными кнопками пуска.

Эта соломорезка будет работать по принципу простейшей кофемолки. Качество помола травы, соломы и зерна в таком оборудовании будет аналогичным заводским моделям, при этом затраты на его изготовление будут минимальными. При желании в интернете вы с легкостью найдете различные схемы исполнения соломорезок и кормодробилок, которые отличаются простотой в изготовлении и при этом являются надежным, долговечным и производительным оборудованием.

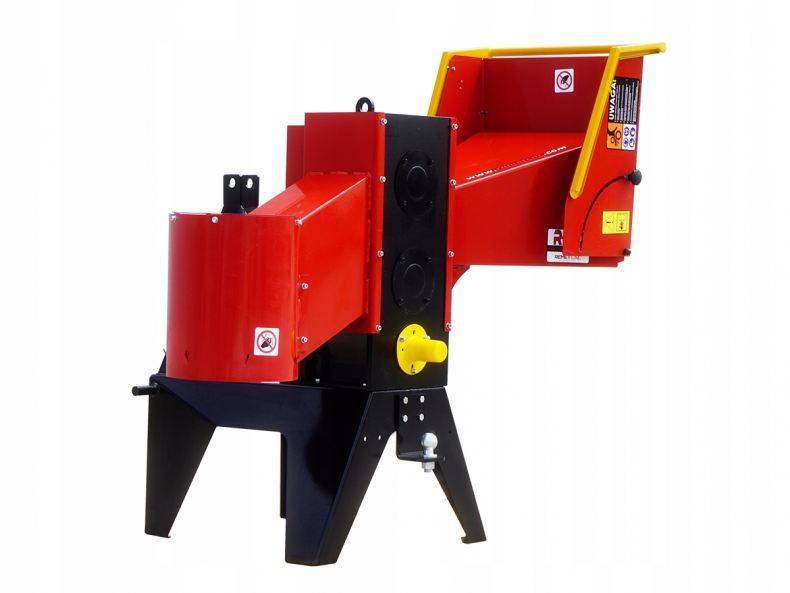

Виды измельчителей веток

Специальные машины называют по-разному: щепоразмельчитель, шредер, мульчер, щепорезка, щеподробилка и тому прочее.

Но конструкция практически не отличается. Основные узлы:

1. Стальная рама для монтажа элементов, механизмов устройства;
2. Привод на основе электродвигателя, бензинового либо дизельного агрегата снабженного валом отбора мощности;
3. Режущий механизм;
4. Главная передача практически всегда представлена ременным видом;
5. Защитный кожух;
6. Обязательны 2 бункера для подачи деревянных палок и сбора щепы.

Мульчер

Это популярное устройство для дачников и владельцев садово-огородного участка. Оно просто устроено, но обеспечивает отличный результат. Потому популярно и стоит рассмотреть его конструкцию:

1. Основа представлена вращающимся горизонтальным барабаном — фактически — это ротор, обладающий подвижными либо закреплёнными режущими элементами;
2. Всё крепится на раме;
3. Вращающий момент создаётся от родного или подключённого источника питания;
4. Кожух защищает барабан с верхней и боковой стороны;
5. Обязательны металлические или резиновые шторки, поскольку они предохраняют от разбрасывания измельчённого материала. В том числе он не сможет травмировать владельца.

Шредер

Выделяется компактностью и комфортностью перемещения по территории. Считается оптимальным вариантом. Потому очень популярен в России.

Из чего состоит:

1. Режущих ножей. Как правило, позволяет работать с материалом в 40 мм;
2. Заводские полки защищены от перегрузки и снабжены плавным пуском;
3. Обладает толкательными колёсами для облегчённого передвижения по территории;
4. Работает на электрическом двигателе с мощностью в районе 2500 Вт.

Общая масса устройства составляет всего-то 12 кг. Потому пользователю удобно. И оборудование не занимает много места.

Из каких приборов можно сделать измельчитель своими руками

Для изготовления измельчителя для веток своими руками потребуется металл для станины, бункера для стружки и защитного кожуха, мотор (обычно используется от мотоблока или стандартный электрический двигатель), режущий механизм и метизы для сборки.

Болгарка

Измельчитель веток из болгарки по своей конструкции является самым простым. Для его сборки понадобится:

• аппарат для сварки;
• металл и уголок;
• оцинкованная выварка или куб;
• метизы (болты с гайками, шайбы, хомуты);
• ножи и втулки.

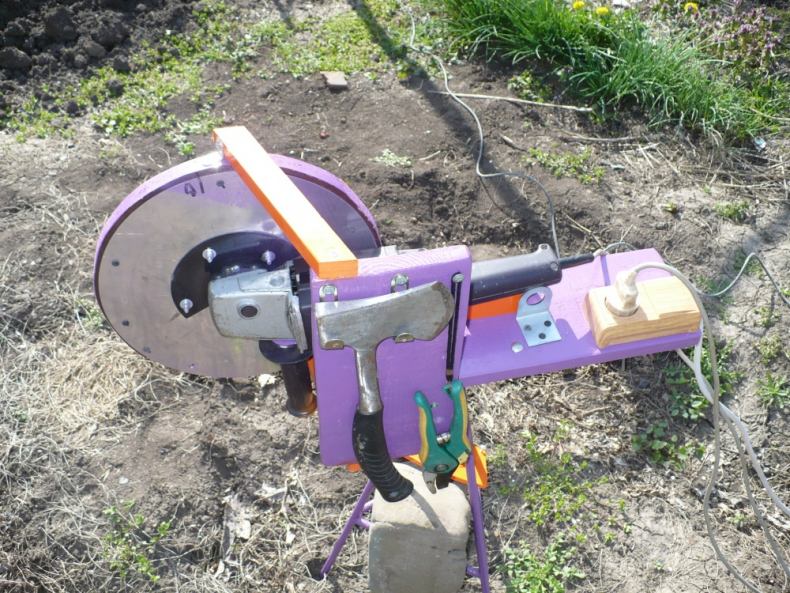

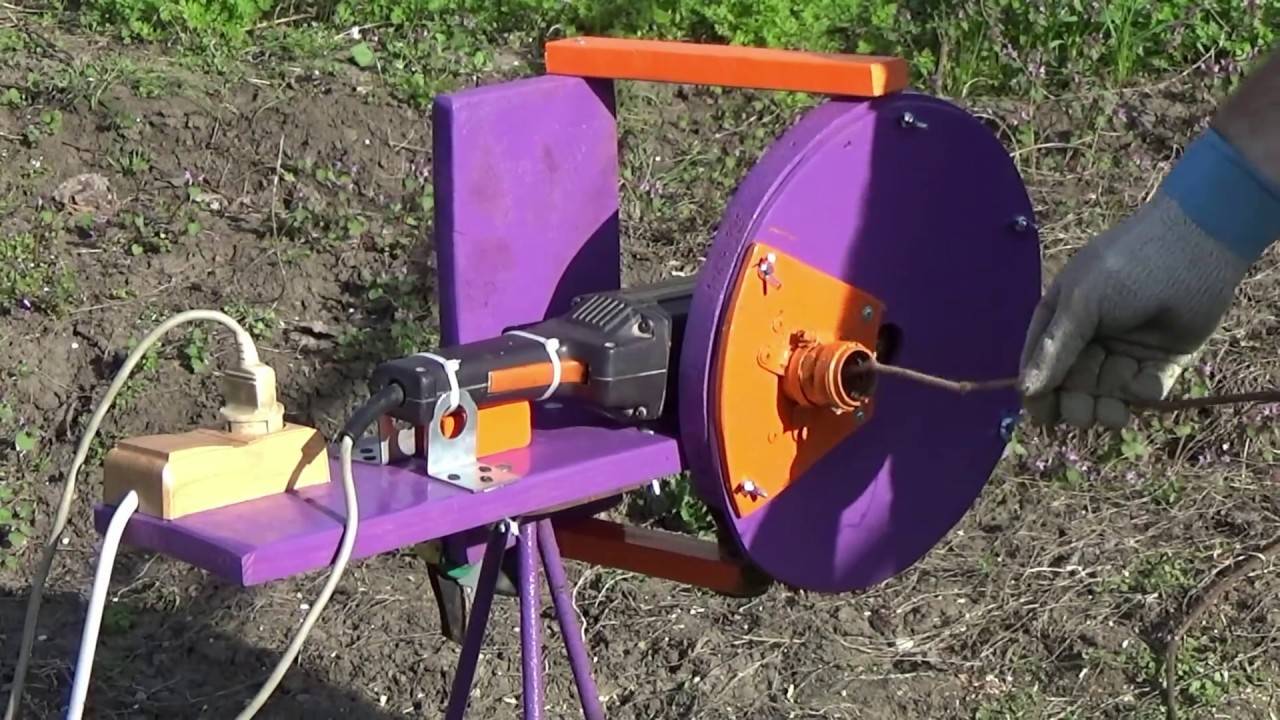

Готовый самодельный измельчитель из болгарки

Алгоритм сборки следующий:

• Шаг 1. Изготовление станины из металлического уголка. По форме она будет напоминать табуретку.
• Шаг 2. Установка бункера для подачи веток или ботвы. Выварка или куб монтируется на верхнюю часть станины, в ее дне прорезается отверстие для установки вала.
• Шаг 3. Монтаж рукава для выброса опилок. Для этого внизу выварки прорезается отверстие, куда устанавливается специальный рукав.
• Шаг 4. Установка болгарки. Она монтируется под вываркой на специальный вал и закрепляется метизами. На саму болгарку фиксируются ножи (это может быть стандартный нож, а может быть самодельно изготовленный из автомобильной рессоры). После этого болгарку можно включать в сеть и использовать в качестве измельчителя.

Простейшая схема дробилки из болгарки

Стиральная машина

Измельчитель из стиральной машины своими руками будет не слишком мощным, его можно будет применять только для утилизации травы, тонких ветвей, ботвы растений. Зато он прост в изготовлении. Как и в предыдущем случае при сооружении агрегата необходимо сварить станину, а на нее установить саму стиральную машину. В корпусе следует сделать отверстие для удаления опилок. Сам же каркас будет использоваться как бункер для веток и травы.

Далее к нижнему отверстию нужно смонтировать рукав для удаления опилок и щепы. Под корпусом следует установить режущий механизм. Ножи рекомендуется изготавливать из автомобильных рессор. По своему внешнему виду они похожи на ножи в блендере, но только размер их существенно больше. Устанавливаются ножи на втулку, которая с помощью ременной передачи соединяется с электродвигателем.

Монтаж режущего механизм является завершающим этапом. После него измельчитель можно включать и использовать в работе.

Рекомендуем посмотреть видео о том, как соорудить дробилку для веток своими руками.

Мотоблок

Алгоритм сборки похож на изготовление агрегата на базе болгарки или стиральной машины. В первую очередь так же варится станина, которая устанавливается на мотоблок. На нее устанавливается бункер, куда впоследствии будут помещаться ветки. Оттуда же через специальный рукав будут удаляться опилки и щепа.

Принцип работы аналогичен: мощность двигателя будет передаваться на вал с режущим механизмом через ременную передачу.

Мотоблок, как правило, бензиновый, поэтому для его работы необходимо топливо, масло и грамотное техническое обслуживание. Кроме того, данный вариант позволяет использовать мотоблок не только для измельчения веток, но и для других садово-огородных работ.

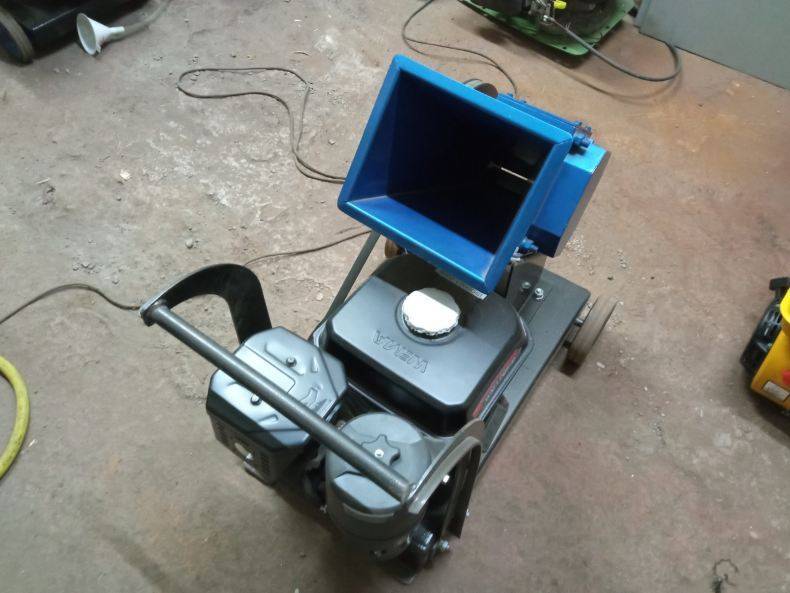

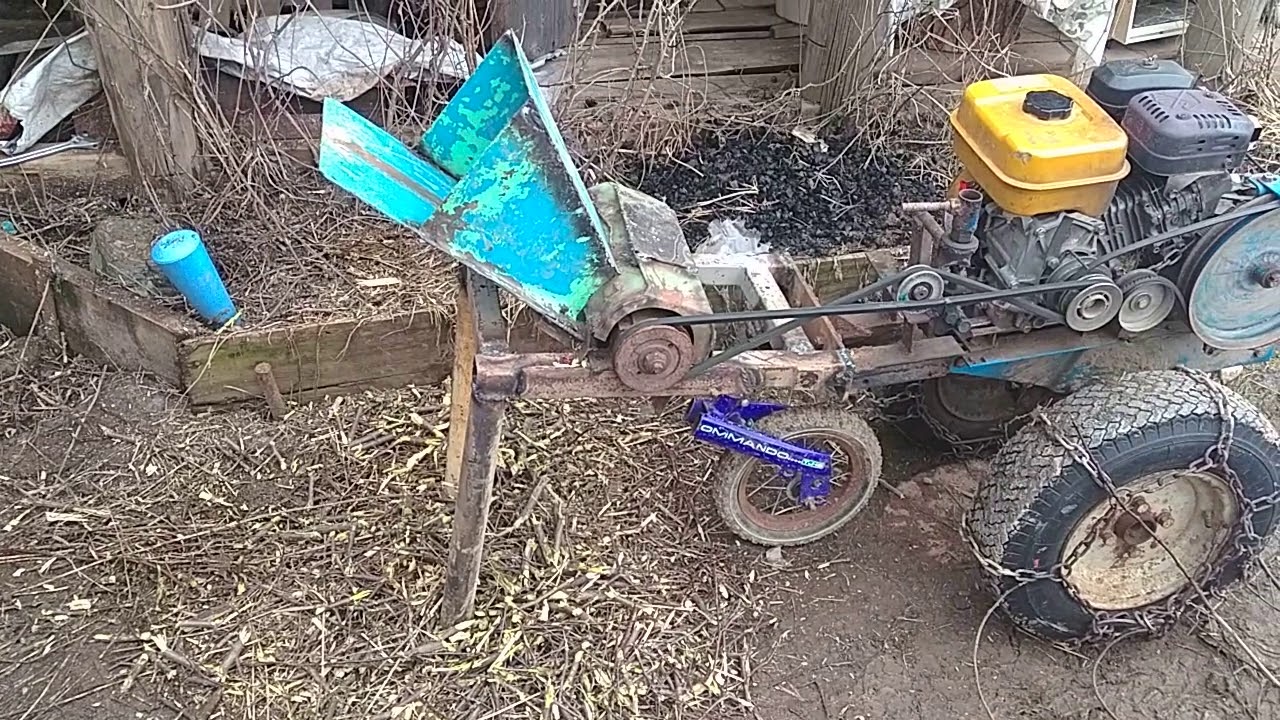

Веткодробилка, сооруженная из мотоблока

Другая техника

В качестве основы для измельчителя можно использовать и другие агрегаты:

• Перфоратор и схожие по конструкции инструменты. Алгоритм сборки в этом случае будет аналогичен изготовлению устройства из болгарки.
• Пылесос. Сборка — как при использовании стиральной машинки.
• Погружной насос. Главное условие – наличие вала отбора мощности, через который она будет передаваться на вал с режущим механизмом.

При работе с измельчителем необходимо соблюдать правила техники безопасности:

• накрыть устройство защитным кожухом для того, чтобы избежать травм вылетающими ветками и травой;
• носить защитные очки во время работы;
• избегать повышенной влажности в процессе эксплуатации, особенно, если измельчитель изготовлен из электроприбора;
• давать отдыхать устройству, в этом случае агрегат прослужит дольше.

Инструкция по сборке двухвалкового шредера

Работы начинаются с создания рамы. Для этого с помощью угловой шлифмашинки из профильной трубы нарезаются две заготовки длиной 80 см и четыре детали длиной 40 см. Далее между двумя длинными заготовками под прямым углом сваривают короткие отрезки. Две внутренние детали должны размещаться на таком расстоянии относительно друг от друга, чтобы обеспечить надежную установку измельчительного барабана.

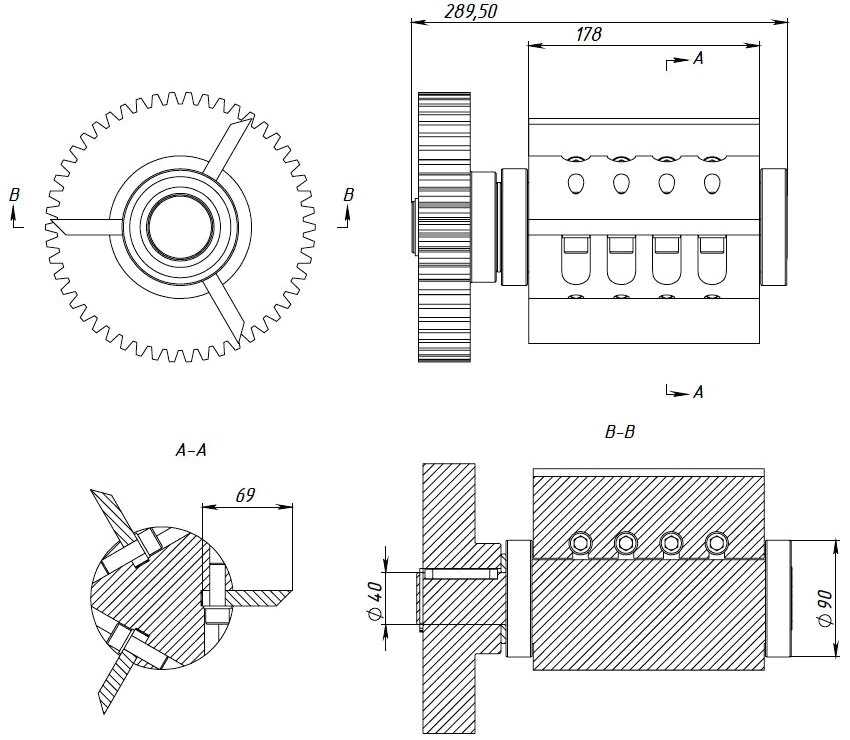

Чертеж для сборки валов двухвалкового измельчителя

Следующим этапом является создание валов для измельчительного барабана. Если планируется установить на один вал четыре ножа, то тогда используем квадратную металлическую заготовку. Делаем оба ее конца круглой формы, чтобы они смогли войти в подшипники. Для трех ножей понадобится круглая заготовка, в которой оттачивается центральная часть. В ней делается три плоских среза для последующей установки ножей.

Для создания ножей можно взять небольшой отрезок листа рессоры Камаза. В ножах делаются отверстия для болтов. Затем следует выполнить заточку ножей на точильном станке, где выбирается угол режущей кромки со значением 35-45 градусов. Далее заточенные ножи прикладываются к валу и помечаются места их крепления, в которых создаются отверстия, и нарезается резьба.

Далее приступаем к созданию измельчительного механизма. В двух металлических стенках с помощью сварочного аппарата делаются круглые отверстия для установки подшипников. С помощью специальных накладок и болтов устанавливаем подшипники внутрь металлических стенок. В подшипники вставляем валы, надежно закрепляя их. Они должны располагаться на достаточном расстоянии, чтобы исключить возможность их соприкосновения. Далее соединяются стенки барабана с помощью металлических шпилек с резьбой и гаек.

Чертеж расположения валов на раме двухвалкового шредера

Теперь приступаем к созданию приемного бункера. Для этого из тонкого листового металла вырезается четыре параллелепипеда. Далее каждый край загибается на 4 см. Короткий участок в одну сторону, длинный – в противоположную. С помощью самозатягивающихся заклепок или сварки соединяем все детали. На отогнутых краях у основания короба делаются отверстия для крепежа.

Теперь на валы надеваются шестеренки, для синхронизации движения, и вся конструкция устанавливается на раму и закрепляется при помощи болтов. Затем устанавливается двигатель, который соединяется с валом ременной передачей или цепью. Двигатель лучше брать большой мощности, но с малым числом оборотов. В конце устанавливается и закрепляется приемный бункер. Затем на все вращающиеся части шредера надевается защитный кожух во избежание попадания в измельчитель посторонних предметов.

Главными преимуществами такого агрегата является высокая мощность и техническая способность измельчить толстые ветки в диаметре от 20 до 80 мм. Это будет зависеть от количества ножей и числа оборотов. На многочисленных сайтах в сети интернет представлены подробные рекомендации, как сделать измельчитель веток своими руками. Видео примеры более наглядно отображают весь процесс сборки и монтажа самодельного устройства.

Двухвалковый измельчитель, сделанный своими руками

Для дома и дачи

Для домашнего использования слишком мощный агрегат вряд ли потребуется. С работами по утилизации отходов садоводства легко справится электрическая дробилка со средними характеристиками.

Это полезное устройство, установленное на даче, поможет решить целый ряд проблем. Среди прочего:

• избавит от постоянно накапливающегося мусора в виде веток и выкорчеванных пней;
• позволит заметно сэкономить, щепа – отличное топливо, которое может заменить привычные уголь, дрова, газ;
• изготовит опилки, являющиеся одним из лучших материалов для мульчирования растений;
• поможет заработать на полученной в результате дробления щепе, ведь это отличный материал для создания древесных плит и производства бумаги.

Даже если количество перерабатываемой древесины будет не слишком велико, дробилка себя гарантированно окупит, поскольку отходы, которые ранее сжигались или гнили, можно будет переработать, тем самым внести свой вклад в сохранение экологии планеты.

ВРЕМЕННО В РЕМОНТ НЕ ПРИНИМАЕМ

Измельчитель садовый – СПб – ремонт в Санкт-Петербурге от

У нас имеется склад необходимых запчастей и инструментов площадью 90м2.

Для просмотра этого видео включите Javascript или перейдите на браузер который поддерживает HTML5 video

Оформите заказ на ремонт садового измельчителя онлайн и получите скидку 10%

Вы можете переносить в место для хранения мусора твердые, тяжелые ветки и стебли. Либо же устраивать грандиозный костер, который ещё надо постараться разжечь. А можете превратить все это в легко перетаскиваемую пыль или опилки.

Весь секрет – в том, что у Вас есть измельчитель садовый. Или чиппер. Или шредер.

Но самое главное – Вы получившиеся остатки можете не выбрасывать, а использовать в качестве идеального и абсолютно натурального удобрения.

То есть, мульчу Вы можете получить не за несколько часов изнурительного труда, а за считанные минуты. И чтобы Ваш сад всегда оставался чистым, Ваш измельчитель садовый всегда должен оставаться работающим.

«Ленремонт» поможет Вам всегда иметь в наличии функционирующую технику!

Мы работаем как с любительскими моделями для домашнего использования, так и с профессиональными измельчителями.

То есть, у нас есть мастера, которые разбираются как в электрических двигателях, так и в бензиновых садовых измельчителях.

Впрочем, перед тем, как нести его нам, Вы можете сами попробовать некоторые простые действия при следующих неполадках:

• Двигатель не работает – проверьте напряжение в электрической сети, состояние кабеля питания. Ещё Вы можете нажать кнопку защиты от перегрузок – и измельчитель заработает. Также проверьте, правильно ли затянута зажимная рукоятка и установлена подающая воронка.
• Не измельчает механизм при работающем двигателе – это случается из-за загрязнившегося режущего механизма. Просто почистите его. Но если режущие ножи затупились – несите его нам, чтобы мы могли их заточить либо заменить.
• Отключается измельчитель – запустите его через минуту. Проверьте также состояние кабеля питания или вилки.

Ещё одна настоятельная рекомендация – раз в сезон проводите плановое техобслуживание чиппера или шредера. Об этом даже написано в инструкции.

А если Вам измельчитель садовый (СПб) понадобилось все же починить, то Вы всегда можете обратиться в «Ленремонт», где наши мастера-профессионалы в области садовой техники быстро и качественно устранят любую неполадку. После проведения диагностики и определения стоимости запчастей, клиент оплачивает стоимость запчастей до начала ремонта.

Так что если Ваши измельчители веток садовые не измельчают – звоните в «Ленремонт» по телефону. Мы разберемся!

Садовый измельчитель из стиральной машины

Старая стиральная машина советского производства с металлическим корпусом – это техника, содержащая в себе практически все необходимые детали для сборки садового шредера. Потребуются только ножи с крепежом, а также провод на удлинитель.

Чтобы изготовить режущую насадку, можно воспользоваться старой пилой по дереву.

Из инструментов понадобятся:

• угловая шлифовальная машина;
• плоскогубцы;
• гаечные ключи;
• отвертка;
• электродрель;
• молоток;
• рулетка с маркером.

Двигатель стиральной машины имеет небольшую мощность (у разных моделей разную), указываемую в инструкции к бытовой технике либо на табличке электромотора. Из-за того, что обычно ее значение не превышает 500 ватт, с помощью создаваемого агрегата можно будет перемалывать только солому или траву.

Шредер из стиральной машины изготавливают так.

1. Обрезают корпус машинки по высоте, чтобы было удобно работать с агрегатом.

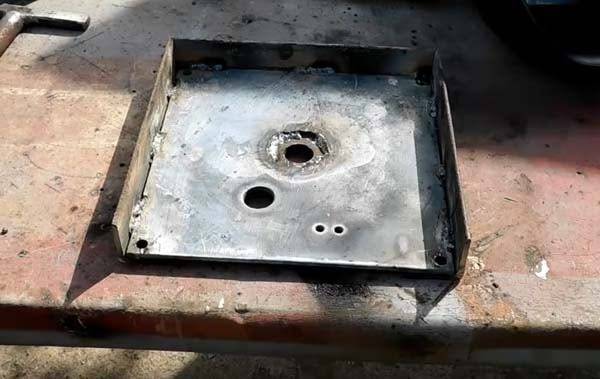

2. Сбоку внизу вырезают в нем прямоугольное отверстие болгаркой шириной 20 см, а высотой – 7 см, предназначенное для выброса перемолотых растений.
3. Вокруг прорези делают из жести подобие кожуха, который будет направлять травяную массу в емкость для сбора, предотвращая при этом ее разлетание по сторонам.
4. Делают ножки.
5. Прикрепляют корпус к подставке.
6. На валу электродвигателя сверлят 2 отверстия диаметром по 7 мм. Затем на него насаживают втулку с резьбой, а также отверстиями на конце длиной более 5 см, фиксируя ее болтами.
7. Под дном короба крепят электромотор с помощью шпилек с гайками.
8. Внутри кожуха закрепляют на втулке ножи, располагая их выше отверстия для выброса травы или на одном уровне с ним.
9. Короб прикрепляют сваркой либо болтами к подставке.

В результате получится техника, подобная показанной на фото ниже.

Пусковая кнопка подойдет от переделанной стиральной машинки. Нужно только позаботиться о том, чтобы подсоединить достаточной длины удлинитель.

Устройство и работа траворезки из стиральной машинки современного образца показаны в видео

Как изготовить садовый измельчитель веток своими руками чертежи

Чтобы собрать дробилку из набора дисковых пил, необходимо соблюдать следующий порядок работы:

• Наберите на валу пилы, не забыв проложить между ними специальные шайбы и хорошо затянуть их гайками.
• Напрессуйте все необходимые подшипники на вал, а потом и в наружные корпуса. Необходимо прикрутить их большими болтами к раме, перед этим сделав в ней специальные отверстия.
• На конце вала надежно установите маховик и шкив, закрепите их качественно.
• Около зубьев пил закрепите контрнож.
• Установите главную передачу и электрический двигатель, сделайте хорошую натяжку ремня.

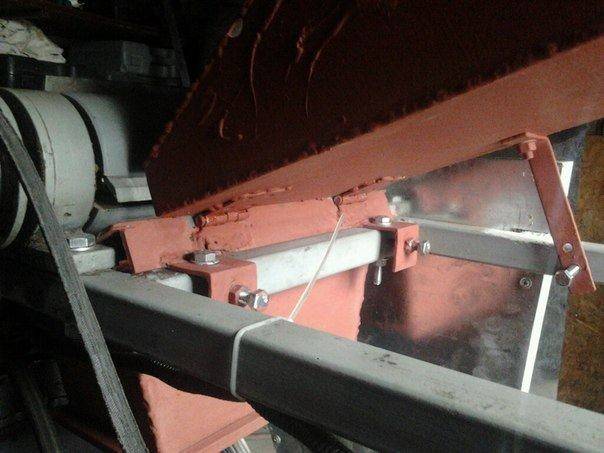

Контрнож необходимо закреплять не при помощи сварки, а болтами через овально сделанные отверстия. Это поможет регулировать зазор между режущими зубьями пил и краем рабочей плиты

Важно не ошибиться с направлением вращения зубьев. Они обязаны набегать в направлении контрножа

При окончании сборки дробилки сделайте и закрепите специальный защитный кожух из металлического листа и большой бункер для отходов

Обязательных размеров для этих элементов не существует. Главным для них является безопасность и удобство в применении. Далее, подведите к дробилке провод для электрического питания, используя при этом автоматический выключатель с номинальным напряжением не менее 25 ампер

При окончании сборки дробилки сделайте и закрепите специальный защитный кожух из металлического листа и большой бункер для отходов. Обязательных размеров для этих элементов не существует. Главным для них является безопасность и удобство в применении. Далее, подведите к дробилке провод для электрического питания, используя при этом автоматический выключатель с номинальным напряжением не менее 25 ампер.

https://youtube.com/watch?v=-HzDATzFZf8

Изготовление самодельной ножевой дробилки делается также, но сначала необходимо поставить и закрепить ножи в специальных пазах вала. В этом процессе существует одна хитрость: чем больше режущая поверхность будет выступать за вал, тем крупнее щепка будет получаться. Сборочный бункер закрепляется так, чтобы ветки заходили под прямым углом к механизму резки.

Измельчитель веток своими руками

В сборке дискового измельчителя веток также нет больших тонкостей. Необходимо точно придерживаться чертежей или фото и видеоматериалов, а также качественно закреплять все элементы изделия. При изготовлении защитного кожуха стоит переднюю стенку, около которой происходит движение ножей, сделать наиболее толстой, а расстояние между ними поменьше. В противном случае маленькие ветки изделие будет затягивать внутрь, и наматывать на вал.

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

• двигатель;
• ножи, установленные на рабочем валу;
• раму (обычно металлическую);
• защитный кожух;
• короб, предназначенный для приема срезанной растительности;
• пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

При переработке растительного мусора из отверстия, через которое он подается, могут вылетать измельченные куски. Поэтому горловину накрывают крышкой либо просто тканью, например, мешком.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Разновидности двигателей для сборки самоделок

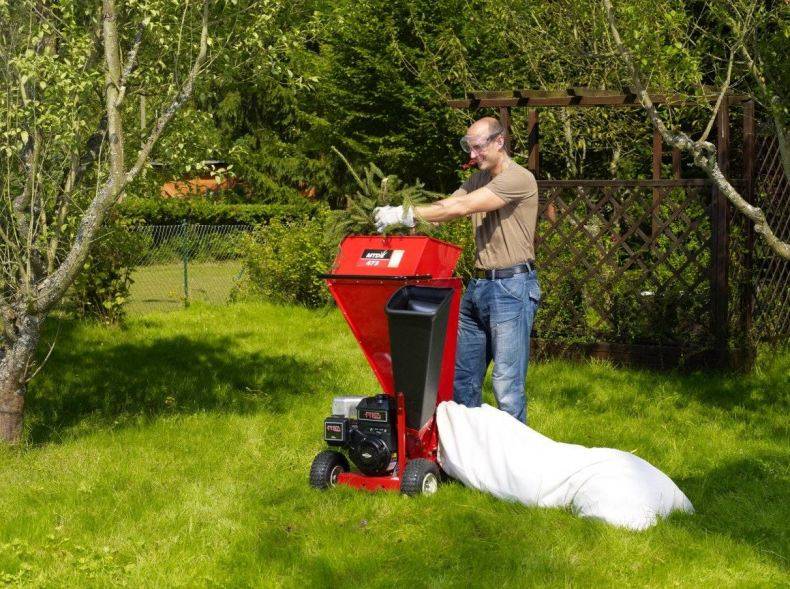

В качестве привода для самоделок используют электрические и бензиновые двигатели, снятые с неиспользуемой техники. Каждый их этих двух вариантов имеет свои достоинства с недостатками. Модели с двигателем внутреннего сгорания удобнее тем, что при их эксплуатации не нужно наличие питающей электросети поблизости. Но в целом они обходятся дороже и имеют более сложное устройство, чем их аналоги, оснащенные электромотором. Поэтому легче сделать электрическую технику, вдобавок более компактную.

Максимальная толщина срезанных сучьев, которые способен перемолоть измельчитель веток, зависит от мощности установленного на него электродвигателя и характеристик ножей.

1. Модели с мотором до 1,5 кВт мощностью способны перемалывать палки до 20 мм диаметром. Они предназначены для работ с низкой степенью интенсивности.
2. Если установлен электрический двигатель от 3 до 4 кВт, то такие агрегаты могут измельчить ветки уже толщиной до 40 мм.
3. Более мощные электромоторы (свыше 4 кВт) используются, чтобы сделать шредер для дерева диаметром 7-15 см.

Для создания самодельного шредера можно воспользоваться электромоторами от болгарки, стиральной машинки, триммера. Они должны быть приспособлены к работе от стационарной сети напряжением 220 В. Чтобы в домашних условиях измельчать материал максимально большей толщины, рекомендуется оснащать шредер электромотором на 1500 об/мин мощностью около 3,5 кВт. Данному параметру у двигателей внутреннего сгорания соответствует 5-6 лошадиных сил.

Двигатель от старой стиральной машины

Что делать с щепой

После измельчения древесины, травы и листьев, возникает закономерный вопрос: куда девать полученную щепу и рубленую зелень? Не следует думать, что у вас в саду появилось несколько новых куч мусора. На самом деле вы стали обладателем ценнейшего сырья.

Вот только некоторые возможности использования щепы и молотой травы:

• в качестве мульчи;
• щепу, как наполнитель при производстве арболита;
• древесиной можно топить, как вариант делать топливные брикеты;
• в пищевой промышленности (щепа таких деревьев как вишня, груши, слива используется в коптильнях, при изготовлении алкогольных настоек);
• в декоративных целях (различные поделки);
• из щепы делают плита типа OSB или ДСП;
• траву, как и опилки, можно использовать для заготовки компоста;
• из рубленой зелени делают питательные настои для подкормки растений;
• молотую зелень применяют для кормления домашней птицы.

Это только некоторые, но далеко не все возможности применения щепы и зелени.

Сделать самостоятельно садовый шредер достаточно несложно. Для этого нужен небольшой набор инструментов и материалов, а также некоторые навыки работы с металлом и электроприборами. Самым трудным является, пожалуй, изготовление ножей.

Правильно выточить режущие элементы из твёрдой и прочной стали (рессоры) непросто, лучше обратиться за помощью к токарю. В остальном процесс сборки не должен вызвать каких-то особых сложностей.
