Технология монтажа вентилируемого фасада из керамогранита

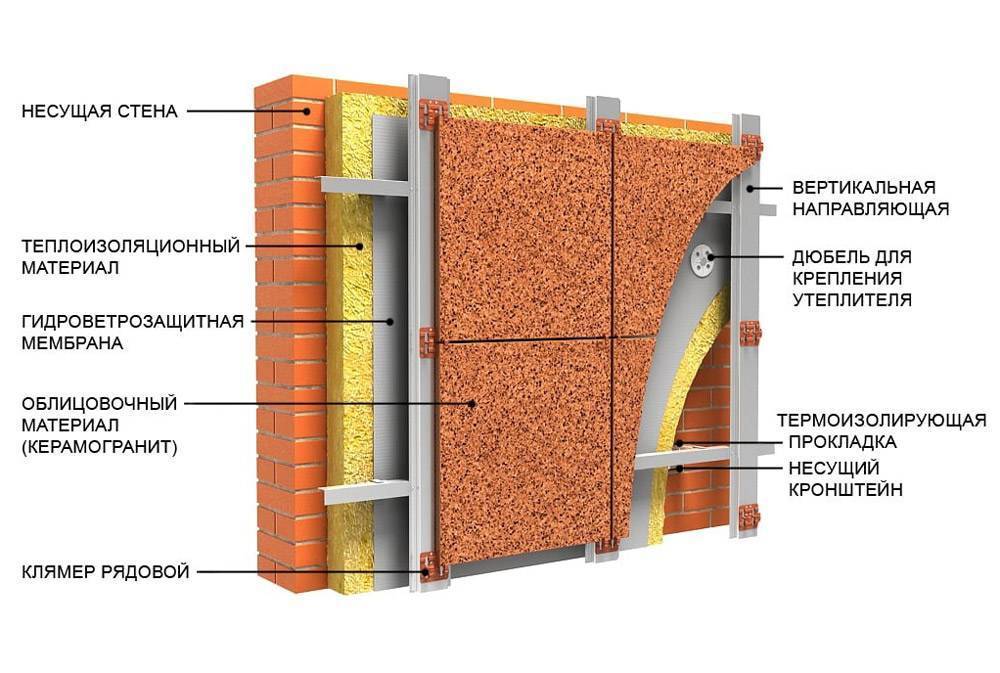

Все этапы монтажа вентилируемого фасада из керамогранита в деталях

Этап №1 – подготовка

Как уже было верно подмечено, фасада вентилируемый, а значит, это сложная система. Из-за этого инженеры разработали список подготовительных мероприятий, которые следует выполнить в строгом порядке. Он даже был утвержден на уровне законодательства и записан в СНиП 3.01.01-85 «Организация строительного производства».

Также следует позаботиться о безопасности людей, и для этого нужно:

• Установить границы опасных зон в трех метрах от стен здания.
• Размесить на этой границе требуемые для работы материалы, оборудовать помещение мастерской для сборки конструкции.
• Не работать при сложных погодных условиях.
• Соблюдать ТБ.

Понятно, что такие нюансы по большей части относятся к многоэтажному строительству. Но если вы решили создать такую систему в дачном доме собственноручно, но будет лишним придерживаться всех норм и правил, чтобы обезопасить себя и жильцов от форс-мажоров.

Этап №2 – разметка точек установки кронштейнов

Важно! Разметку следует производить строго по проектно-технической документации, которую разработали опытные инженеры-архитекторы с наличием воздушного зазора. Разметку следует проводить поэтапно – для начала определите для разметки маячные линии, а именно нижнюю горизонтальную и две крайние вертикальные линии

Разметку следует проводить поэтапно – для начала определите для разметки маячные линии, а именно нижнюю горизонтальную и две крайние вертикальные линии.

Этап №3 – установка кронштейнов

По инструкции установки понятно все, но особое внимание уделите креплению кронштейнов:

1. При помощи перфоратора пробурите отверстие.
2. В отверстие установите паронитовую прокладку.
3. Установите несущие кронштейны, и для этого используйте анкерные дюбеля и шуруповерт.

Этап №4 – обустройство гидро- и ветрозащиты + теплоизоляция

На этом этапе предполагается выполнение таких работ:

Повесьте плиту утепления через прорези кронштейнов. Навесьте полотнища мембраны, защищающей от ветра и воды, и временно ее прикрепите. После начинайте навешивать плиты в шахматном порядке. Не забывайте, что между плитами не должно быть сквозных щелей. При необходимости плиты теплоизоляции можно подрезать при помощи обычных ручных инструментов. Если в проекте предусмотрено выполнение утепления в два слоя, то: Потребуются тарельчатые дюбеля, при помощи которых внутренние плиты следует крепить к стене. На одну плиту идет не меньше 2 дюбелей. Наружные плиты устанавливайте в шахматном порядке. Крепление такое же, как и в предыдущем способе
Обратите внимание, что следует строго соблюдать нахлест – он должен быть не меньше 10 см. Через плиты и пленку высверлите отверстия в стене
В них требуется установить тарельчатые дюбеля. Устанавливайте плиты утеплителя, начиная с нижнего ряда

Важно! Плиты утеплителя следует заранее устанавливать на цоколь или стартовый профиль. После установку следует производить снизу вверх

Теперь перейдем к следующему этапу – установке направляющих.

Этап №5 – установка направляющих

К кронштейнам, которые регулируются, следует прикрепить вертикальные направляющие профили, и для этого нужно:

1. В пазы несущих и опорных кронштейнов установить профили.
2. Зафиксировать профили к несущим кронштейнам заклепками.
3. Установите профиль свободно при регулируемых опорных кронштейнах. Это поможет обеспечить беспрепятственное перемещение по вертикали, а это исключит температурные деформации.
4. Там, где стыковки вертикальные, следует оставить зазор от 0.8 до 1 см. Это даст возможность исключить деформацию из-за скачков температуры и влажности.
5. Произведите установку противопожарных отсечек.

И перейдем к последнему шагу.

Этап №6 – обустройство облицовки посредством керамогранита

Обустройство облицовки сложно описать, и намного полезнее и информативнее будет, если вы просмотре видео.

Технология монтажа вентилируемого фасада из керамогранита

Организация предварительных работ

Порядок проведения организационно-подготовительных работ утвержден законодательно, их необходимо провести для обеспечения безопасности рабочих и жильцов.

При организации работ по монтажу вентилируемого фасада из керамогранита следует:

• указать границы опасной зоны – 3 метра от стен здания;
• на указанном участке приготовить необходимые материалы и оборудование, а также определить место для сборочных работ. Если в качестве утеплителя используется минеральная вата, то следует приготовить строительные поддоны во избежание впитывания влаги от земли;
• в случае сложных погодных условий (сильного ветра либо низких температур) монтажные работы следует отложить.

Этапы монтажа вентилируемых фасадов

Можно выделить следующие этапы монтажных работ:

1. Необходимо взять рабочий проект вентилируемого фасада и произвести тщательное обследование здания с помощью нивелира или отвеса для выявления отклонений по горизонтали и вертикали, после чего пометить изменения на чертежах для пересчета дополнительной высоты и соответственно расхода материала. Рекомендуется сделать на бумаге схематическую раскладку плитки по стене. Расчет количества плит керамогранита производят, исходя из общей площади стен, учитывая швы между плитками, а также расстояние на температурное расширение материалов.
2. Выполнение разметки для крепления кронштейнов – наносится согласно проекту строительства. Сначала размечают нижние горизонтальные линии, а также вертикальные боковые. Далее с помощью рулетки и лазерного уровня отмечаются места крепления кронштейнов.
3. Согласно разметке при помощи специальных пластиковых анкеров (со стальными или полиамидными сердечниками) выполняется монтирование кронштейнов:

• с помощью перфоратора сверлятся отверстия в стенах;
• в них укладываются паронитовые прокладки;
• производится установка несущих элементов (с помощью шуруповерта вкручиваются шурупы в анкеры).

Важно соблюдать сторону загиба согласно проекту, чтобы впоследствии не сместилась вертикальная ось. При монтаже кронштейнов необходимо подкладывать под них к стене терморазрывную пластину из паронита. Фиксация крепления осуществляется с помощью шайбы из алюминия

Шляпку анкера во избежание коррозии окрашивают краской

Фиксация крепления осуществляется с помощью шайбы из алюминия. Шляпку анкера во избежание коррозии окрашивают краской.

1. После закрепления кронштейнов производится укладка утеплителя. Для герметичной термоизоляции используется ветрозащитная пленка – при этом требуется, чтобы ее слои перекрывали друг друга не менее чем на 10 см. Необходимую форму утеплителю можно придать с помощью ножниц либо ножа. Монтаж утеплителя начинается с нижнего ряда, крепление осуществляется на цоколь или профиль, а дальше утепляющие плиты крепятся между собой, вплотную друг к другу в шахматном порядке. Между облицовкой и утеплителем должна быть воздушная прослойка от 50 мм.
2. Далее необходимо установить вертикальные направляющие профили:

• в выемки опорных кронштейнов вставляются профили и закрепляются при помощи заклепок. Необходимо предусмотреть температурное расширение материала – оставить в местах крепления зазоры;
• согласно требованиям противопожарной безопасности необходимо установить противопожарные отсечки.

1. Монтаж облицовки вентилируемого фасада осуществляется следующим образом:

установка фасадных кассет — проводится сборка и крепление к профилям кляммеров;

монтирование облицовочной керамогранитной плитки.

Облицовка фасада здания керамогранитной плиткой может осуществляться двумя способами:

• монтажом с видимыми швами — с помощью крепежных элементов – шурупов, заклепок, кляммеров. В навесном вентилируемом фасаде из керамогранита плитка крепится на профиль, окрашенный для максимальной незаметности швов в тон плитки;
• бесшовным способом – в этом случае плитка крепится «невидимым» методом с внутренней стороны. Механические методы подразумевают закрепление плитки с внутренней стороны фасада с помощью дюбелей или штифтов. Для небольшой плитки (60х60 и меньше) применяется метод приклеивания облицовочного материала с помощью специального клея на вертикальный профиль (в этом случае плитку можно будет демонтировать, только разбив). Существует также комбинированный метод крепления, сочетающий механическое крепление облицовочной плитки в двух точках и применение клея.

Бесшовное крепление обходится дороже видимого, поэтому иногда нижний слой облицовки выполняют с помощью «невидимого крепления», а для верхних этажей здания осуществляют отделку с помощью видимых швов – такая уловка позволит снизить расходы.

Особенности монтажа

Монтаж вентилируемых фасадов следует производить в точном соответствии с технологиями. В противном случае, все допущенные нарушения скажутся самым негативным образом уже через 1-2 сезона.

Монтируется конструкция в несколько этапов, основные из которых:

1. Установка каркаса.
2. Настил утеплителя и пароизоляции на стены.
3. Крепление керамогранита на каркас.

Установка каркаса

Разметку стены производят исходя из того, какого размера плитка будет использоваться для облицовки. Обычно начинают нанесение меток от одного из углов фасада. Каркасные стойки должны располагаться так, чтобы каждый вертикальный ряд облицовочных плит стыковался с соседним рядом ровно по середине. К примеру, если выбрана плитка размером 60 на 60 см, то расстояние по центрам между вертикальными каркасными стойками также должно равняться 60 см.

Стойки крепятся к стене дома при помощи специальных кронштейнов и дюбелей, или анкерных болтов.

Монтаж утеплителя

В качестве теплоизоляционного материала обычно используют минеральные плиты высокой плотности, либо экструдированный пенополистирол

Последний вариант более пожароопасен, в отличие от минваты, что особенно важно, поскольку при случайном возгорании утеплителя под гранитной облицовкой, потушить его будет весьма проблематично. К стене утеплитель прикрепляется при помощи пластиковых грибообразных дюбелей

Поверх утеплителя крепится слой паро- ветроизоляционной плёнки, особенность которой состоит в односторонней пропускной способности для влаги

Сквозь пленку свободно выходит пар из внутренних помещений здания, но сырость от осадков и из уличного воздуха попасть в дом уже не может, тем самым создается дополнительный слой защиты стен здания от внешней влаги и повышается срок службы строения

Поверх утеплителя крепится слой паро- ветроизоляционной плёнки, особенность которой состоит в односторонней пропускной способности для влаги. Сквозь пленку свободно выходит пар из внутренних помещений здания, но сырость от осадков и из уличного воздуха попасть в дом уже не может, тем самым создается дополнительный слой защиты стен здания от внешней влаги и повышается срок службы строения.

Защита фасада от проникновения влаги и ветра:

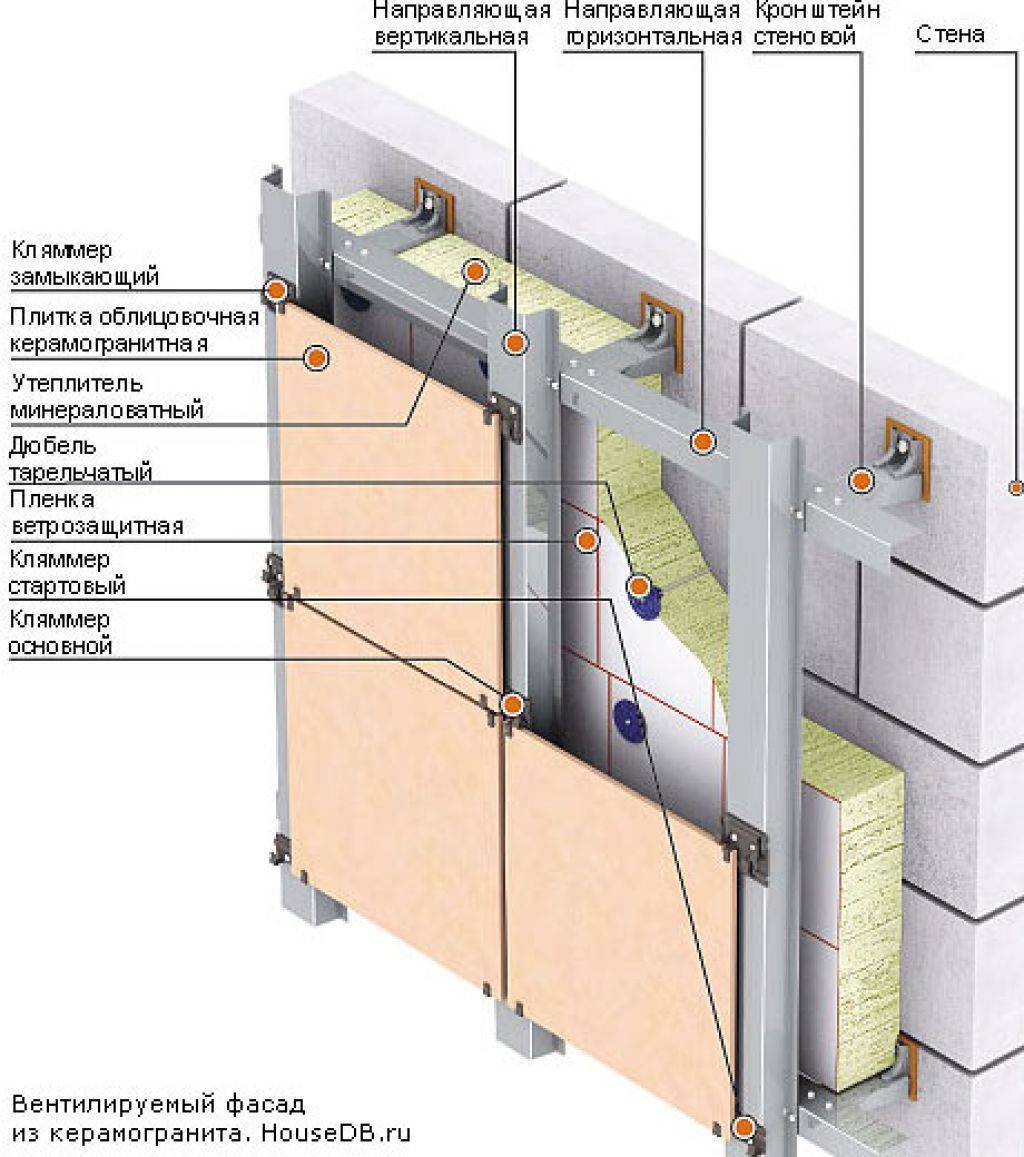

Крепление керамогранита на каркас

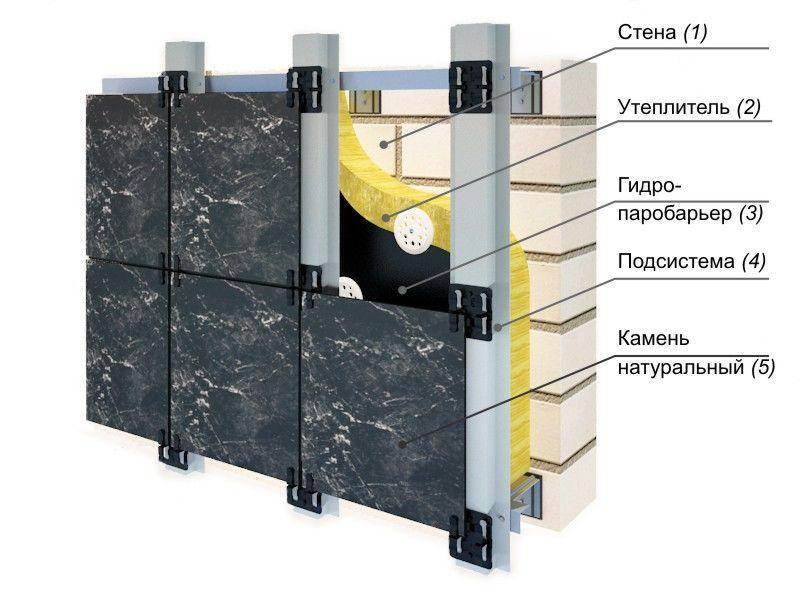

К каркасным стойкам облицовочные плитки прикрепляются при помощи специальных крепежных приспособлений – кляммеров, или как их еще называют монтажники, «крабов». Они работают по принципу обычных скоб-зажимов. Располагаются в местах стыковки углов четырех соседних плиток, причем каждая их них входит в свой зажим.

Места установки кляммеров размечаются на каркасе в соответствии с габаритными размерами керамогранитных плит. После монтажа между соседними плитками остается небольшой зазор в 0,5 см, необходимый для вентилирования внутреннего пространства фасада.

Вентилируемый фасад из керамогранита узлы dwg. Что такое альбом технических решений для навесной системы фасада?

Альбом технических решений вентфасада является методическим указанием и инструкцией для инженеров, проектировщиков, строителей. В нем отображаются наиболее полные описания и данные о конструкционных узлах вентилируемых фасадов. Документ расписывает краткую технологию монтажа каждого из используемых элементов. В него также входят отсылки к нормативной документации по производству работ или же на технические свидетельства о пригодности материалов и конструкционных узлов из утвержденного в проектном плане перечня.

Но самое главное, в альбоме технических решений представлены чертежи каждого из узлов вентилируемого фасада, включая расположение анкерных и соединительных элементов, типы обрешетки и виды используемых профилей, зоны установки доборных и противопожарных узлов, варианты примыкания конструкций к имеющимся частям здания или сооружения. С его помощью проводится техническое освидетельствование навесных фасадных систем после завершения монтажных работ.

Спецификация используемых для обустройства вентфасада материалов наглядно продемонстрирована в таблице ниже.

Выбор фасадного керамогранита

Керамогранит представляет собой искусственный материал, имитирующий натуральный полированный камень. Обладает большой прочностью и высокими эстетическими качествами. Изготавливается из порошкообразного состава, включающего каолиновую и шамотную глину, кварцевый песок, полевые шпаты и пигментирующие добавки.

По своим внешним данным и физическим свойствам материал практически не уступает натуральному шлифованному граниту. Но при этом гораздо дешевле и проще в изготовлении.

Рекомендуем ознакомиться:  Вентиляция в ванной комнате и туалете

Керамический гранит обладает следующими достоинствами:

• Имеет водоотталкивающие свойства. Погруженный в воду керамогранит способен впитать в себя влаги лишь 1/2000 часть от собственной массы. Для сравнения — натуральный гранит впитывает не менее 5% воды, благодаря наличию микротрещин и пор.
• Морозостойкость керамогранита значительно выше, так как в его внутренних полостях не содержится замерзающей воды, разрушающей его структуру.
• Керамогранит обладает стойкостью к действию агрессивных химических веществ.
• Представлен широким диапазоном цветовых решений и типоразмеров.
• Материал имеет высокую прочность на удар и изгиб.
• Устойчив к резким перепадам температур и воздействию ультрафиолетового излучения.

При выборе фасадного керамогранита, следует учесть, что на отечественном строительном рынке данный материал представлен в нескольких разновидностях.

По внешней структуре он бывает:

• С глазурованной глянцевой поверхностью. Не обладает высокой устойчивостью к истиранию и царапинам, но по своей стоимости один из наиболее доступных вариантов для облицовочных работ.
• Полированный. Обладает глянцевой поверхностью, получаемой в результате полировки плит на станках. Устойчив к внешним воздействия.
• Структурированный. Поверхность таких плит имитирует структуру натурального неполированного камня.
• Матовый. Гладкая неполированная разновидность керамогранита, самая недорогая модификация из всех представленных на строительном рынке.

При выборе фасадной плитки из гранитной керамики, необходимо обратить особое внимание на такие аспекты:

• Цветовая совместимость отделочного материала с общей цветовой гаммой здания и окружающих построек.
• Сочетание двух-трёх разновидностей керамогранита, отличающихся между собой оттенками или структурой, позволяют придать фасаду индивидуальный внешний дизайн.
• При отделке больших площадей стен крупногабаритных зданий, лучше брать крупные плитки, размером 60 на 60 см. Издалека они создают визуальный эффект монолитной гранитной стены.
• Для облицовки небольших одноэтажных зданий лучше подходит мелкая плитка, 30 на 30 см. С её помощью удобнее выполнять отделку мелких архитектурных элементов, и смотрится он на небольших площадях более выигрышно.

Среди фирм, поставляющих продукцию на российский рынок строительных материалов, имеются как отечественные, так и иностранные производственные компании. Их продукция отличается уровнем качества и стоимостью. Как правило, между этими критериями имеется прямая зависимость — чем солиднее фирма, тем дороже ее продукция.

Разновидности керамогранита

При производстве материала используются различные технологии. В зависимости от этого различают несколько видов керамогранита:

1. Матовый;
2. Необработанный;
3. Сатинированный;
4. Глазурованный;
5. Частично полированный.

Самым дешевым считается материал, который не проходил специальной обработки. Он не имеет открытых пор, что позволяет изделию долго сохранять свой первоначальный вид при практически полном отсутствии износа. Наружная поверхность такой плитки шероховатая, однако, это не мешает использовать для отделки любых поверхностей.

Смотрим видео, виды и типы керамогранита:

Матовый или полированный керамогранит в процессе производства подвергается шлифовке. В результате этого внешняя поверхность плитки получается матовой и имеет однородную фактуру. Используют такой керамогранит в интерьере, где требуется имитация натурального камня. Но так как поверхность плитки гладкая, то ее не рекомендую применять для облицовки ванной комнаты, бассейна и других объектов, где возможно попадание влаги.

Глазурованная плитка считается одним из самых красивых видов и отличается широким ассортиментом цветов и орнаментов. Но она обладает одним существенным недостатком – быстро изнашивается. Отсюда сфера применения, ограниченная жилыми помещениями с минимальной проходимостью.

Полуполированный керамогранит имеет грубую матовою поверхность. Причем в одной плитке сочетаются как полированные зоны, так и с элементами фактуры. Поскольку этот вид изделия не скользкий, то имеет более широкую сферу применения.

Монтаж вентилируемого фасада

Установка керамогранита на фасад открытым способом регламентируется положениями СНиП №3-01-85 и производится в несколько этапов:

1. Подготовка поверхности стены;
2. Установка крепежей каркаса;
3. Монтаж теплоизоляционного слоя и гидроизоляции;
4. Сборка несущего каркаса;
5. Монтаж облицовочной плитки.

Подготовка стены

Прежде всего, следует оценить состояние поверхности стены – она должна быть относительно ровной, без явных бугров и впадин. Незначительные перепады от вертикали можно нивелировать при помощи свободного хода крепёжных элементов, предусмотренного конструкцией. Большие изъяны нужно будет исправлять при помощи штукатурных работ.

Следующим шагом производится разметка поверхности, которую наносят в зависимости от проекта фасада. Стена маркируется под крепежи, на которые в дальнейшем будут устанавливаться направляющие профили.

Первый способ разметки можно увидеть на следующем видео:

Второй способ разметки предусматривает импользование лазерных уровней, имеющих и вертикальную, и горизонтальную настройку. Работа начинается с самого низа стены: при помощи уровня намечается стартовая линия, идущая вдоль земли. Таким же образом, с шагом равным высоте выбранной керамогранитной плитки, горизонтальными линиями размечается вся стена.

Далее, через промежутки, соответствующие ширине выбранных облицовочных плит, делаются отметки – на пересечении горизонтальных и вертикальных линий и будут располагаться каркасные крепежи.

Установка кронштейнов

Монтировать кронштейны следует при помощи перфоратора и анкерных болтов

Особое внимание при следует уделять вылету кронштейна – он зависит от толщины слоя утеплителя (см. ниже)

Необходимо чтобы после монтажа каркасных профилей и облицовочных плит, между стеной и теплоизоляцией остался вентиляционный зазор в 3-5 см

Необходимо чтобы после монтажа каркасных профилей и облицовочных плит, между стеной и теплоизоляцией остался вентиляционный зазор в 3-5 см.

Для компенсации термоусадки (циклов сжатия и расширения под действием перепадов температуры) между кронштейнами и стеной устанавливаются прокладки из паронита или плотной резины.

Различные варианты крепежных кронштейнов производства “Кроспан”

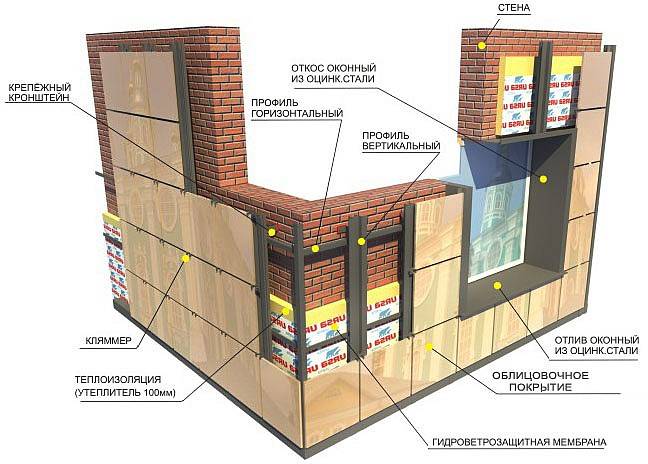

Преимущества и недостатки применения навесного вентилируемого фасада

В чем преимущество такой на первый взгляд сложной, а значит, и дорогой системы отделки фасада? Прежде всего, данная конструкция не позволяет скапливаться конденсату ни на поверхности стены, ни внутри нее. Воздушная прослойка является своеобразным температурным буфером, благодаря которому фасады не промерзают зимой и не перегреваются летом, а это помогает существенно снизить расходы на отопление и кондиционирование. Снег, дождь, град и другие реалии нашего непростого климата не нарушают целостности облицовки, чего, кстати, нельзя сказать о самом распространенном отделочном материале — штукатурке. Грамотно установленный навесной фасад прослужит более 50 лет.

Система навесных фасадов позволяет отделывать здания довольно сложных форм. В навесной облицовке можно воплотить любые дизайнерские фантазии. Но некоторые элементы слишком трудоемки.

И все же, несмотря на очевидные преимущества, вентилируемые фасады еще не получили широкого распространения в загородном строительстве. Многих отпугивает кажущаяся дороговизна. Да, 1 м² такой облицовки обойдется минимум в 2000 руб., а если использовать натуральный камень, цена может достигать 6000 руб. и даже больше

Но при этом важно учитывать, что эксплуатация не будет стоить ничего. Как показывает практика, через 5-10 лет навесной фасад полностью себя окупает. Разумеется, система навесного фасада будет работать, только если она грамотно спроектирована и качественно установлена

Теоретически систему вентилируемого фасада следует закладывать в проект дома, чтобы было время на расчеты несущей конструкции и заказ облицовочных плит. Но на практике так получается далеко не всегда. Зачастую приходится «одевать» в навесную отделку уже отстроенное здание. В этом случае необходимо учитывать материал стен. Несущие кронштейны для металлической обрешетки лучше всего держатся в бетоне и полнотелом кирпиче. Немного хуже дела обстоят с кирпичом пустотелым. А вот ячеистый бетон потребует подбора специального и, как правило, дорогостоящего крепежа. Для отделки стен из рыхлых, пористых материалов целесообразнее выбрать систему «мокрых» фасадов (оштукатуривание или облицовка плиткой)

Разумеется, система навесного фасада будет работать, только если она грамотно спроектирована и качественно установлена. Теоретически систему вентилируемого фасада следует закладывать в проект дома, чтобы было время на расчеты несущей конструкции и заказ облицовочных плит. Но на практике так получается далеко не всегда. Зачастую приходится «одевать» в навесную отделку уже отстроенное здание. В этом случае необходимо учитывать материал стен. Несущие кронштейны для металлической обрешетки лучше всего держатся в бетоне и полнотелом кирпиче. Немного хуже дела обстоят с кирпичом пустотелым. А вот ячеистый бетон потребует подбора специального и, как правило, дорогостоящего крепежа. Для отделки стен из рыхлых, пористых материалов целесообразнее выбрать систему «мокрых» фасадов (оштукатуривание или облицовка плиткой).

Чтобы свести к минимуму работу по подрезке плит, при проектировании фасадной системы важно точно рассчитать размер модуля (ячейки). Он отнюдь не равен размеру самой панели. Нужно учитывать зазоры шириной от 5 до 10 мм (в зависимости от вида облицовки)

Нужно учитывать зазоры шириной от 5 до 10 мм (в зависимости от вида облицовки).

Отметим также, что облицовочная плитка малых размеров (300 х 300 или 400 х 400 мм) экономически невыгодна, — для ее монтажа потребуется слишком много крепежных элементов. Да и выглядит такая стена не очень хорошо — фасад дома будет напоминать лист школьной тетради в клеточку

Оптимальной считается плитка 600 х 600 мм, но важно учитывать, что это усредненный размер. Реальный разброс у разных производителей составляет от 595 х 595 до 610 х 610 мм. Отдав предпочтение той или иной коллекции, следует узнать ее точные параметры

Отдав предпочтение той или иной коллекции, следует узнать ее точные параметры.

Фиксация крепежей и прокладка теплоизоляции

Фиксацию кронштейнов осуществляют, придерживаясь инструкции по установке вентилируемых фасадов. В стене дома перфоратором сверлят отверстия. В них устанавливают прокладки из паронита. Установку кронштейнов несущего типа осуществляют, используя шуруповёрт и дюбели-анкеры.

Следующий этап — прокладка теплоизолирующего материала. Для этого необходимо выполнить следующие манипуляции:

• прямо на стену здания повесить утеплитель сквозь прорези для несущих кронштейнов;
• на слой утеплителя укрепить мембранную влагозащитную пленку и временно ее зафиксировать. Соседние полосы пленки накладывают и внахлест закрепляют;
• сквозь утеплитель и пленку в стене здания сверлят отверстия для дюбелей-тарелок;
• монтируют теплоизолирующий материал начиная с нижнего ряда (цоколь здания или стартовый профиль);
• теплоизолирующие плиты прокладывают встык, не оставляя щелей и зазоров;
• при необходимости можно подрезать плиты, используя ручную ножовку с мелкими зубчиками.

Если требуется теплоизоляционный материал смонтировать в два слоя, делать это надо следующим образом:

• при помощи дюбелей-тарелок к стене крепится нижний слой утеплителя. Каждый пласт утеплителя крепят двумя дюбелями;
• верхний слой монтируют в шахматном порядке.

Подводим некоторые итоги

Керамогранит отлично подходит для отделочных работ и обладает отличными эксплуатационными характеристиками

Мы имеем великолепный материал для отделочных работ, обладающий отличными эксплуатационными характеристиками. Однако укладка керамогранитной плитки имеет свои особенности

При ее монтаже следует принимать во внимание, что керамогранит — тяжелый материал, поэтому ставить плиту на цементный раствор при оформлении фасадной части здания запрещается. Стандартный способ укладки фасадной плитки — это ее монтаж на каркасную основу из металла. Вентиляция в каркасе устраняет лишнюю влагу

Рекомендуется также под облицовочную плиту укладывать утеплительный материал, который обеспечит зданию звуко- и теплоизоляцию. Стоимость керамогранита не так уж высока — 400-600 руб. за 1кв. м

Вентиляция в каркасе устраняет лишнюю влагу. Рекомендуется также под облицовочную плиту укладывать утеплительный материал, который обеспечит зданию звуко- и теплоизоляцию. Стоимость керамогранита не так уж высока — 400-600 руб. за 1кв. м.
