Установка батарей в квартире – работа, доступная непрофессионалу

Батареи – какое это имущество: общедомовое или личное?

Важно понимать, каким статусом наделены батареи: это общедомовая собственность либо частная, за которую несёт ответственность собственник?

Постановление Правительства Российской Федерации от 13.08.2006 № 491 утвердил перечень имущественных объектов многоквартирных домов, являющихся объектами общественного пользования, это:

1. Стояки.
2. Арматура всех видов.
3. Учётные приборы общедомового использования.
4. Элементы обогрева.

Исходя из данного перечня, батареи – это имущество, принадлежащее дому.

Таким образом, УК экономит деньги путём переложения собственных обязательств на жильцов дома.

Разметка радиаторов с кронштейнами

Благодаря тому, что батареи имеют секционный принцип устройства, это позволяет точно определиться с количеством секций, которые будут необходимы для отопления помещения, имеющего конкретные условия. Информацию о том, как правильно рассчитывать это количество, нужно изучить заранее – еще перед покупкой радиаторов. Если следовать правилам монтажа, то 1 кв.м площади нагревательной плоскости радиатора будет оснащен 1 кронштейном.

Разметка установки кронштейнов батарей

Батарея отопления своими руками должна быть размечена с учетом следующих нюансов:

• Размечаем точки монтажа кронштейнов с учетом правил, которые приведены выше.
• Перед тем, как высверлить отверстия, все расстояния нужно снова проверить.
• В высверленные отверстия вставляются дюбели, в них затем вкручиваются крепления.

Далее мы будем подключать самодельный радиатор отопления к коммуникационной системе.

Дополнительные расчеты и рекомендации

Перед установкой батарей отопления вам нужно усвоить еще несколько правил:

На рисунке показано идеальное расположение батарей относительно пола, окна и стены.

• располагайте трубы отопления так, чтобы они создавали маленький уклон в сторону движения воды (теплоносителя), иначе потом в радиаторах будет собираться воздух;
• располагайте батарею у окна и так, чтобы ее центральная ось совпадала с центром окна (возможные отклонения 2-5 см);
• наклон трубопровода отопления должен быть не менее полсантиметра на метр трубы;
• расстояние от пола до батареи должно составлять не менее 6 см, а до подоконника – 5-10 см;
• радиаторы нельзя вешать вплотную к стене, оставляйте зазор 3-5 см.

Этапы монтажа радиаторов отопления своими руками

1. Подготовительные работы предусматривают демонтаж старых конструкций в случае необходимости. Предварительно из отключенной системы должна быть полностью слита вода. На стене потребуется установить специальные крепежи под батареи или проверить прочность и правильность монтажа существующих крюков. Также следует сделать исследование стенной поверхности на предмет целостности. Нередко под подоконником со временем образуются щели и зазоры. Их обязательно нужно заделать цементным раствором, а на сухую поверхность зафиксировать фольгированный утеплитель. Среди других вариантов отделки стены: штукатурка специальным утеплительным составом, обшивка гипсокартоном с утеплительной прослойкой и др.

3. Далее устанавливается запорная и регулирующая арматура. Для этого на всех входах и выходах ставятся шаровые краны. Они позволят производить последующие ремонтные работы без полного отключения системы отопления. Термостаты не относятся к обязательным элементам, но их использование экономит расход теплоносителя в тёплые дни. Поэтому относительно дополнительных устройств каждый хозяин принимает решение самостоятельно.

5. Подключение подающей трубы и отводящей производится последовательно одним из существующих способов: резьбовым, обжимным, под пресс, с помощью сварки.

Способы разводки радиаторов отопления

• Боковое одностороннее подключение. Этот тип подключения является наиболее распространённым. Он заключается в присоединении подводящей трубы к верхнему патрубку, а отводящей — к нижнему. Такой способ подключения обеспечивает наибольшую теплоотдачу. Если подавать горячую воду снизу, подводящая труба присоединяется к нижнему патрубку, мощность снижается на 5-7%. Если одностороннее боковое подключение используется при монтаже многосекционных радиаторов, и последние секции недостаточно прогреваются, дополнительно устанавливают удлинитель протока воды.
• Нижнее подключение. Такой тип разводки батарей применяется в тех случаях, когда трубы отопления спрятаны в пол или под плинтус. Это самый приемлемый способ подключения, с эстетической точки зрения. Оба патрубка (подачи и обратки) располагаются снизу и вертикально направляются в пол.
• Диагональное подключение рационально применять по отношению к многосекционным радиаторам (от 12 секций и больше). Принцип обвязки заключается в том, что подводящая горячую воду труба соединяется с верхним патрубком по одну сторону батареи, а обратка выведена через нижний патрубок с обратной стороны.

• При последовательном подключении теплоноситель движется под действием давления внутри отопительной системы. Для отвода лишнего воздуха устанавливается на радиаторах кран Маевского. Минус такого подключения: замена радиатора, его ремонт или аварийная ситуация требуют полного отключения отопительной системы, что не совсем удобно производить в холодное время года.
• Монтаж радиаторов при параллельном подключении предусматривает такую разводку, при которой теплоноситель поступает через теплопровод, встроенный в систему отепления. Аналогично осуществляется и отвод. Установленные краны на входе и выходе позволяют производить замену радиатора без отключения общей системы отопления. Минус такого подключения: радиаторы недостаточно прогреваются при низком давлении в системе.

Методы обвязки

Чтобы смонтировать обвязку батареи в частном доме или городской квартире, потребуются:

• запорная арматура, в качестве которой чаще всего используются простейшие шаровые краны;
• заглушки для перекрытия оставшихся каналов;
• краны Маевского, позволяющие спустить воздух из системы при сезонном запуске оборудования;

Устройство для удаления воздуха из системы отопления

герметизирующий материал.

Дополнительно на любой радиатор отопления можно установить:

• манометр, определяющий давление в системе (чаще всего применяется при монтаже оборудования в автономных загородных домах);
• терморегулятор, работающий в ручном или автоматическом режиме. При помощи данного оборудования можно устанавливать определенную температуру любого отдельного радиатора.

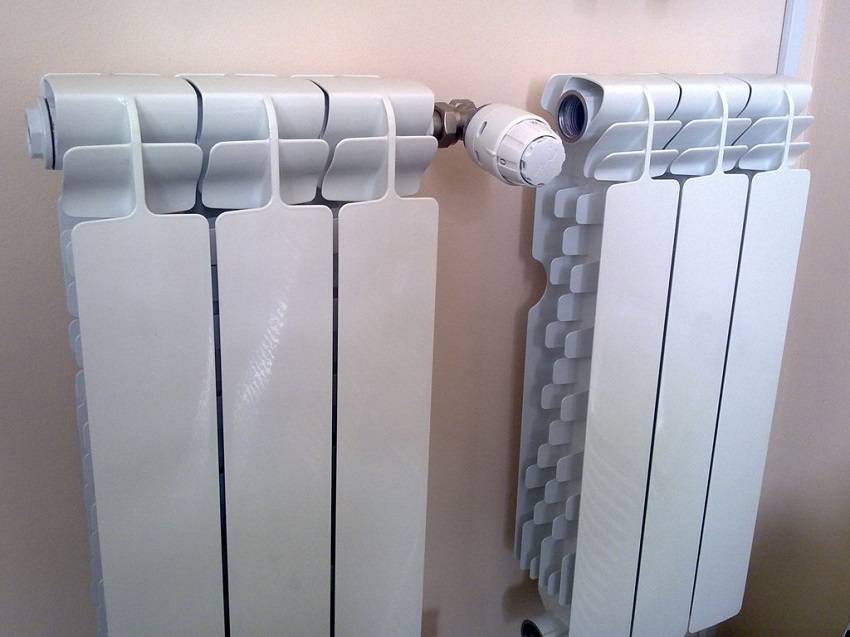

Устройство для установки определенного режима работы батареи

Если проводится обвязка полипропиленом, то дополнительно потребуется сварочное оборудование.

Прибор для сварки полипропиленовых труб

Итак, в зависимости от представленных выше факторов обвязка радиатора отопления может быть выполнена по следующим схемам:

• для бокового подключения;
• для диагонального подключения;
• для нижнего подключения.

 Обвязка бокового соединения

При боковом способе подключения и однотрубной системе монтаж обвязки выполняется так:

1. на вводящий и выводящий патрубки устанавливаются шаровые краны, позволяющие перекрыть подачу теплоносителя для выполнения ремонтных или профилактических работ;
2. краны соединяются с тройниками;
3. в оставшиеся отводы тройников вставляется отрез трубы, выполняющий роль байпаса.

  Байпас необходим для автономного перекрытия отдельного радиатора, например, для ремонта, без отключения всей системы отопления.

При боковом соединении с двухтрубной системой работа выполняется в аналогичном порядке. Однако установка байпаса в данной ситуации не требуется.

Схемы обвязки при выборе бокового способа подключения батареи

Обвязка диагонального соединения

Соединение радиатора с трубами при диагональном подключении следующее:

1. входящий патрубок соединяется с отрезом трубы, длиной не более 10 см – 15 см;
2. далее устанавливаются шаровый кран и тройник для присоединения байпаса;
3. выводящий патрубок соединяется с угольником и только после этого присоединяется к отводящему теплоноситель трубопроводу;
4. перед соединением с центральной магистралью устанавливается кран.

При подключении к двухтрубной системе работа выполняется аналогично за исключением байпаса.

Схема обвязки батареи при выборе диагонального способа подключения

Обвязка нижнего соединения

Выполнить обвязку нижнего способа подключения проще всех остальных:

1. к входу и выходу из радиатора присоединяются запорные краны;
2. отводы труб вводятся в центральные магистрали. При необходимости в местах перегиба устанавливаются специальные переходники – уголки или тройники.

Схема обвязки радиатора с нижним способом подключения

Отдельный нюанс есть при обвязке нижнего соединения при подключении к однотрубной системе. В большинстве случаев подключение производится как показано на рисунке, то есть без байпаса, позволяющего автономное отключение отопительного прибора. Но при желании пользования устройство можно установить. Для этого между сгонами входящего и выводящего патрубков устанавливается дополнительный отрез трубы.

Обвязка нижнего соединения с применением байпаса

Подробному описанию видов обвязки батарей в системе отопления посвящено следующее видео.

Таким образом, при правильном выборе способа подключения и корректном монтаже отопительная система будет служить длительное время, равномерно прогревая все помещения.

Разновидности

Прежде чем будет описана технология монтажа отопительных приборов, стоит изучить их особенности. Для каждого типа есть предпочтительные варианты подсоединения.

Чугунные.

В числе их плюсов – устойчивость материала к износу, коррозии, высоким температурам и давлению воды. Чугунная батарея долго нагревается и так же долго остается горячей. Минусом является необходимость ежегодного технического обслуживания – покраски и промывки. Чугунный агрегат встраивают в отопительную систему разными способами.

Стальные.

Отличаются повышенным коэффициентом теплоотдачи, оригинальным дизайном, не забиваются взвесями из теплоносителя. Недостатки: подверженность коррозии (если изготовлен из углеродистой стали) или высокая стоимость (из нержавейки). Стальная панельная батарея подключается боковым методом, встречаются нижние варианты. Если прибор секционный, предпочтителен боковой монтаж.

Алюминиевые.

Они обладают самой высокой теплоотдачей, привлекают современным дизайном. Монтаж алюминиевых радиаторов рекомендован для автономного отопления в небольшой частный дом. При этом необходим контроль состава воды и давления в системе. Чаще всего применяют диагональное подсоединение: за счет него алюминиевый агрегат работает эффективнее. Выпускаются также модели, рассчитанные на нижнее подключение.

Биметаллические.

Они удачно сочетают прочность чугуна и теплоэффективность алюминия, устойчивы к коррозии и перепадам давления. Установка биметаллических радиаторов возможна как в доме, так и в квартире. Широкий модельный ряд включает панельные и трубчатые изделия. Можно выбрать агрегаты различного исполнения: стандартные, низкие, вертикально расположенные. Почти каждая модель рассчитана на подключение разными способами. Биметаллический радиатор имеет 4 соединительные точки: две внизу и две вверху.

Необходимая теория

В наши дни наиболее широко распространены два вида отопительных систем:

• однотрубная;
• двухтрубная.

Особенностью однотрубных систем следует назвать подачу в дом теплоносителя сверху вниз. Такая схема применяется в большинстве типовых многоквартирных домов. Минусом системы является невозможность управления температурным режимом в жилище без установки дополнительного оборудования. При таком способе отопления вода в радиаторах на верхних этажах будет существенно теплее, чем на расположенных ниже.

Монтаж отопительной системы

При двухтрубном отоплении нагретый теплоноситель подается по одной трубе, а по второй (обратке) циркулирует отдавшая свое тепло вода. Такая система отопления применяется в коттеджах и частных домах. Достоинством двухтрубных систем является относительное постоянство температуры батарей и возможность регулирования режима отопления.

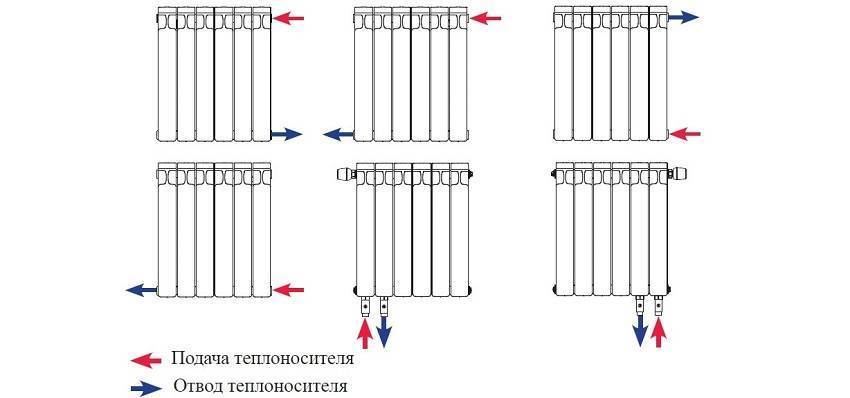

Схемы установки радиаторов

Различия в схемах установки заключаются в способе подключения их к частной либо централизованной сети.

Наиболее распространенными схемами являются следующие:

1. Боковое подсоединение. Позволяет достичь наибольшей теплоотдачи.Питающая труба присоединяется к расположенному вверху патрубку, а обратка – к нижнему. При подключении наоборот (подаче воды снизу) мощность системы снижается.
2. Подключение диагональное. Оптимально для батарей значительной длины, характеризуется минимальными теплопотерями.При этом происходит равномерный прогрев радиаторов. Подключение подводящей трубы осуществляется с одной стороны верхнего патрубка, а отводящей – с обратной стороны расположенного снизу патрубка.
3. Нижнее подключение («ленинградка») применяется для скрытой прокладки труб.

Варианты схем подключения

Монтаж приборов отопления по такой схеме, характеризующейся существенными теплопотерями, используется при прокладке труб отопления в зоне нижнего перекрытия.

Правила обвязки радиаторов

1. Система разводки. Она бывает однотрубной и двухтрубной.

• Однотрубная система самая простая для установки. В ней используется последовательное подключение элементов: горячая вода проходит по трубе через радиатор и выходит из него в трубу с противоположной стороны.
• Двухтрубная система хоть и немного сложнее, но имеет свои преимущества в виде доступной регулировке количества отдаваемого тепла в каждом помещении индивидуально, а также равномерного нагрева помещения.

1. Тип подключения. Их всего три: боковой, нижний и по диагонали.

Обычно тип подключения радиаторов выбирают исходя из особенностей помещения. Наиболее простым и распространённым является боковой тип, но он не подойдёт для радиаторов большой длины. Такой радиатор может нагреваться неравномерно, так как до противоположного от трубы конца радиатора дойдёт не весь поток горячей воды.

Обычно внутренний контур радиатора состоит из верхнего и нижнего горизонтального коллектора и ряда вертикальных каналов. От эффективного прохождения теплоносителя через них и зависит температура в помещении.

Нижний тип подключения выбирают при скрытом монтаже труб в полу или под плинтусом. Такая батарея имеет более эстетически привлекательный вид, но отличается довольно большими теплопотерями — вплоть до 15%. Большая часть теплоносителя пройдёт через первые секции, поступая по верхнему горизонтальному коллектору и опускаясь вниз по вертикальным каналам.

Также существует верхний тип подключения, но он применяется реже и только со специализированными радиаторами, изготовленными специально под такой тип подключения.

Диагональное подключение применяют для длинных радиаторов — более 12 секций. В данном случае трубы расположены с двух сторон от радиатора, и горячая вода проходит через всю конструкцию, выходя с противоположной стороны. Это самый энергоэффективный вид подключения, потери будут не более 5%.

Стоит помнить, что при проведении замены радиаторов в многоквартирном доме с центральной системой отопления, необходимо получить разрешение у контролирующего органа на размыкание контура отопления и слив воды из системы. Кроме экстренных случаев, такое разрешение выдают только по окончании отопительного сезона.

При установке радиаторов отопления следует соблюдать нормы по расстояниям от поверхностей. До пола рекомендуется оставлять от 6 до 10 см, чтобы облегчить наведение чистоты в доме и сохранить максимальную эффективность отопления. До подоконника также рекомендуется оставить аналогичное расстояние, чтобы не снижать эффективность отопления. От стены необходимо отступить на 3-5 см, чтобы сохранить возможности для уборки и создать эффективную конвекцию.

Основные этапы замены радиаторов:

1. Демонтаж
2. Установка кронштейнов
3. Сборка радиатора из секций и его крепление
4. Соединение с системой отопления
5. Проверка давлением, чтобы выявить возможную течь или разгерметизацию.

Для работ по монтажу радиаторов отопления потребуются инструменты, набор ключей, строительный уровень, рулетка, карандаш. В некоторых случаях может потребоваться газовая сварка.

Соблюдение всех инструкций и норм, а также правильный выбор материалов для отопительной системы создаст в вашем доме комфорт и уют, сохранит тепло и обеспечит нужную температуру в вашем доме даже в самые сильные холода на многие годы вперёд.

Подключаем правильно!

Не важно, биметаллические, алюминиевые или чугунные батареи вы собираетесь устанавливать, общие правила установки распространяются на все типы. Для обеспечения нормального теплообмена и движения тёплого воздуха нужно соблюдать установленное расстояние, а именно:

1. Для нормальной циркуляции нагретого воздуха, что положительно сказывается на теплоотдаче источника тепла, необходимо обеспечить расстояние 5-10 сантиметров от верхней решётки радиатора до подоконника.
2. Между нижней поверхностью отопительной батареи и полом должен оставаться зазор 8-12см.
3. Расстояние между радиатором и стеной – 2-5см. Если на стене планируется установка отражающей теплоизоляции, стандартные крепления могут оказаться короткими. В таких случаях покупают крюки-фиксаторы немного большей длины.

Особенности установки радиаторов в квартире

Рассмотренные правила самостоятельного монтажа позволяют подключать батареи в условиях автономных и централизованных отопительных систем.

Перед заменой либо установкой батарей следует учитывать, что работы должны выполняться после получения разрешения от эксплуатирующей либо управляющей компании – отопительная система считается общедомовой собственностью. Существенное изменение характеристик сети ведет к разбалансировке системы.

Установка байпаса

Установка батарей отопления в квартире имеет еще одну особенность. Вертикальная однотрубная разводка требует установки байпаса – специальной перемычки между питающей трубой и обраткой. В сочетании с шаровыми кранами байпас позволяет выключить батарею при аварии либо другой острой необходимости. Система при этом продолжает функционировать, так как нагретая вода проходит через байпас.

Байпас также потребуется и при установке батареи с терморегулятором.

Выбор места и подготовка к установке

Выбор места установки батареи: замеры

Для установки батарей отопления обычно привлекают мастеров из ЖЭУ или специализированных компаний, однако эта операция может быть выполнена и своими руками. При осуществлении монтажных работ необходимо учитывать местонахождение радиатора относительно окна и пола, от этого зависит его теплоотдача.

Монтаж радиаторов отопления должен проходить точно посередине окна, отклонение от центра не должно превышать 2 см. Его ширина должна быть пропорциональна ширине подоконника и составлять 50-75% от его размеров.

Не менее важно соблюсти расстояние между полом и нагревающим устройством. Оно не должно оказаться больше 12 см

При этом зазор между верхней точкой батареи и нижним краем подоконника не должен быть менее 5-ти см. А между стеной и радиатором – в диапазоне 2-5 см.

Демонтаж заменяемого радиатора

Если установка радиатора производится в собственном доме, то следует учитывать, что ей должны предшествовать подготовительные работы:

• перекрытие воды;
• слив воды из демонтируемых частей отопительной системы;
• опрессовка труб (очищение от жидкости сжатым воздухом);
• демонтаж заменяемого радиатора.

Какие радиаторы отопления выбрать для замены

Не каждый возьмется за установку радиаторов отопления своими силами, считая эту затею слишком хлопотной. Но на самом деле основной фронт работ не такой уж и сложный.

При том огромном разнообразии теплового оборудования, которое предлагается сегодня, бывает непросто выбрать нужный вариант. Однако следует ознакомиться со всем характеристиками, а не только смотреть на дизайн и описание к модели.

Алюминиевые радиаторы обладают наибольшей теплоотдачей

В общих чертах параметры таковы:

1. С наибольшей теплоотдачей – алюминиевые радиаторы, отличающиеся максимальной проводимостью тепла, отличным дизайном. Среди «минусов» можно указать подверженность разрушению от кислотной среды теплоносителя, их нежелательно использовать в городских высотках, где бывает высокое давление до 20 атмосфер.
2. Чугунные радиаторы отличаются долговечностью из-за стойкости к коррозии и засорению тяжелыми частицами. Из недостатков – устаревший дизайн, большая масса, затрудняющая перевозку и крепление чугунной батареи к стене с декором. Возможны трещины от гидроудара, поскольку материал не пластичен.
3. Стальные радиаторы тоже отличаются высоким КПД по отдаче тепла, у них приемлемая цена, отличный дизайн, визуально компактные размеры даже при большой длине и глубине. Их «минус» – подверженность коррозии, даже если в документации указано «нержавеющая» сталь. При небольшой толщине подвержены деформации от гидроудара и чрезмерного давления в системе.
4. Биметаллические радиаторы (алюминий с покрытием и стальная труба внутри) отличаются превосходным дизайном и теплоотдачей и при небольшом весе. Стойкость к коррозии обеспечивает внутренне напыление, они нетребовательны к кислотно-щелочной среде и загрязненности теплоносителя. Хорошо переносят испытания системы, есть возможность регулировки подачи тепла при дополнительной комплектации. Из недостатков – высокая стоимость относительно других современных батарей.
5. Медные трубы и секции радиатора имеют наиболее продолжительный срок эксплуатации – до 50лет. В Европе их считают идеальным вариантом. Среди «минусов» можно указать наибольшую стоимость и сложный монтаж из-за специальной пайки, которую производят только специалисты.

Биметаллические радиаторы отличаются превосходным дизайном и хорошей теплоотдачейВажно! Тепловое оборудование подбирается по совокупности свойств. Чаще всего демонтируют чугунные батареи, предпочитая биметалл и коммуникации из металлопластиковых труб

Это имеет смысл при общей замене всей системы отопления.

Перемычка между трубами батареи – важный элемент системы. Он способен смягчить гидроудар, благодаря дополнительному распределению теплоносителя стояком и байпасом.

С чего начать установку приборов отопления

Заниматься заменой приборов отопления лучше в летний период, когда не требуется отключать подачу теплоносителя во всем подъезде или доме. В любом случае, потребуется «добро» жилищной конторы, обслуживающей данный участок. Только они имеют право перекрывать и опломбировать систему подачи горячей воды.

Схема подключения радиаторов отопления

Перед тем как установить радиатор отопления и произвести демонтаж старого оборудования, важно получить разрешение от профильных специалистов. Самостоятельный демонтаж и изменение контура отопительного оборудования грозит большими штрафами и отключением отопления в квартире

Следующим шагом будет определение точек монтажа кронштейнов. Перед тем как установить биметаллический радиатор отопления, рекомендуется определиться с наилучшим местом. В городских квартирах самое холодное место – подоконная ниша и щели балконной двери, в частном секторе – входная дверь без крыльца. Поэтому если кажется, что одной батареи мало, рекомендуется продублировать ее у холодной стены или у двери.Полезный совет! Даже если нет мест, кроме ниши под окном, куда сползает холодный воздух, отопительный радиатор желательно располагать точно посередине. Это обеспечит наиболее полное прогревание холодных масс в зимний период, а теплый воздух будет полноценно распределяться в помещении.

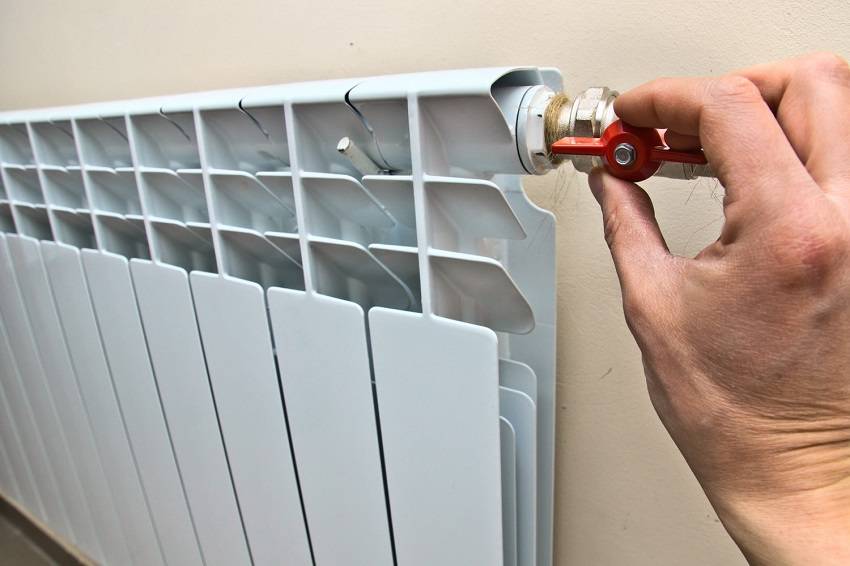

Для спуска воздуха из системы устанавливают кран Маевского

Поэтому его важно предусмотреть в свободном верхнем отверстии (коллекторе) радиатора. Особо рекомендуется ставить его в конечной точке схемы на верхнем этаже

Кран Маевского

Как расположение радиатора на стене отражается на его эффективности?

На эффективности работы отопительных приборов сказывается выбор места для их установки. Обычно батареи устанавливают под оконными проемами, потому что так нагретый воздушный поток за счет восходящей конвекции создает своеобразную тепловую завесу напротив оконного проема (именно через окна теряется больше всего тепла).

При установке отопительного прибора придерживаются следующих нормативных расстояний:

• Расстояние от низа подоконника или другой преграды сверху до батареи должно быть не меньше 10 см или не меньше ¾ глубины радиатора. Иначе преграда сверху будет мешать конвекционным потокам.
• От пола батарея устанавливается на расстоянии 10-12 см. При меньшем расстоянии затрудняется конвекция. Кроме этого, под прибором будет сложно убирать пыль, которая здесь скапливается в большом количестве. Если установить прибор от пола на высоте более 15 см, то нижняя часть помещения будет плохо прогреваться.
• От стены отопительный агрегат устанавливается на расстоянии минимум 20 мм. Для этого его закрепляют на кронштейнах. При уменьшении этого расстояния ухудшается конвекция, а за батареей собирается пыль.

Схемы обвязки радиаторов отопления

Существуют три основные схемы подключения батарей – это однотрубная, двухтрубная и коллекторная (лучевая) система.

ОБВЯЗКА БАТАРЕИ ОТОПЛЕНИЯ! МОНТАЖ РАДИАТОРА отопления СВОИМИ руками! установка радиатора видео

Однотрубная

Привлекательность данного метода построения обогревательных приборов заключается в существенной экономии трубопроводов.

Теплоноситель последовательно проходит через все батареи, теряя каждый раз определённое количество тепловой энергии. В результате от первого потребителя теплоноситель приходит к последнему прибору намного холодней своего первоначального состояния. Односторонняя схема обогрева является малоэффективной и в настоящее время в не применяется.

Двухтрубная

На его основе базируются такие виды подключений, как:

• боковое;
• диагональное;
• нижнее (верхнее);
• седельное.

Боковое. Самая популярная и самая функциональная – это боковая схема подключения. Теплоноситель заходит сверху, проходит через весь радиатор, остывая опускается вниз. Оба крана (подача и обратка) находятся с одной стороны батареи. Данная схема имеет нулевые теплопотери

Диагональное. Это вариант, когда с одной стороны прибора сверху заходит теплоноситель. Пройдя по всем полостям батареи, он выходит внизу с противоположного торца панели. Преимуществом такого способа подключения является то, что теплопотери составляют не более 5%.

Нижнее (верхнее). При этой схеме подключения подача и обратка заходят снизу с одной стороны. Преимуществом данного метода является то, что подводящиеся трубы можно поместить под плинтусом либо под напольным покрытием.

Недостаток этого варианта – большие теплопотери 15 – 20%. Верхнее подключение отличается тем, что приёмный и выходной патрубок располагаются не внизу, а вверху батареи.

Седельное. Седельная схема подключения отличается от предыдущего способа подсоединения тем, что нижние патрубки батареи находятся с противоположных сторон радиатора. Такое расположение входа и выхода теплоносителя позволяет ему наиболее полно пройти через все полости прибора.

Коллекторная (лучевая)

Лучевая разводка труб отопления — это также двухтрубная схема подключения батарей, только при индивидуальной подводке и обратки каждого прибора обогрева. Делается это через два коллектора, один из которых раздаёт трубы, подводящие теплоноситель, а второй соединяет в себе трубы обратки.

Комплектующие для монтажа батареи для отопления

Чтобы установить батарею, необходим ряд комплектующих.

Установочный комплект

Состоит из двух футорок с правой резьбой, двух футорок с левой, заглушек, крана Маевского, трех кронштейнов и трех дюбелей.

Футорки (переходники 1 – ½ дюйма) вворачиваются в отверстия радиатора, в которые подводится прямой отвод и обратка. С правой стороны радиатора – правая резьба (завинчивание футорки по часовой стрелке), с левой – левая резьба (против часовой). В верхнее правое отверстие ставится кран Маевского, в оставшееся отверстие – заглушка.

Фото 2. Набор из четырех футорок с правой и левой резьбой необходим для монтажа радиатора.

Лен сантехнический и паста-герметик

Лен используется для паковки резьбы. Под действием воды разбухает и герметизирует зазоры в резьбовых соединениях.

Паста-герметик Унипак уплотняет лен в резьбе, защищает его от гниения, облегчает завинчивание втулок.

Запорная арматура

Шаровые краны используются для перекрытия труб, ставятся на подающую трубу. На обратку ставят регулировочный вентиль. Присоединительной частью крана или вентиля является американка — разъемное соединение с накидной гайкой. Состоит из двух частей. Часть американки с наружной резьбой 1/2” вворачивается во внутреннее отверстие футорки радиатора.

Американка позволяет легко подсоединить радиатор к крану и снять его.

Как разместить батареи

В первую очередь рекомендации касаются места установки. Чаще всего отопительные приборы ставят там, где потери тепла самые значительные. И в первую очередь это окна. Даже при современных энергосберегающих стеклопакетах именно в этих местах теряется больше всего тепла. Что уж говорить о старых деревянных рамах.

Если под окном не стоит радиатор, то холодный воздух опускается вдоль стены, и распространяется по полу. Ситуацию меняет установка батареи: теплый воздух, поднимаясь вверх, предотвращает «стекание» холодного на пол. Нужно помнить, что для того чтобы такая защиты была эффективной, радиатор должен занимать не менее 70% ширины окна. Эта норма прописана в СНиПе. Поэтому при выборе радиаторов имейте в виду, что маленький радиатор под окном не даст должного уровня комфорта. В этом случае по бокам останутся зоны, где холодный воздух будет сходить вниз, на полу будут холодные зоны. При этом окно может часто «потеть», на стенах в том месте, где будет сталкиваться теплый и холодный воздух, будет выпадать конденсат, появится сырость.

По этой причине не стремитесь найти модель с самой высокой теплоотдачей. Это оправданно только для регионов с очень суровым климатом. Но на севере даже из самых мощных секций стоят большого размера радиаторы. Для средней полосы России требуются средняя теплоотдача, для южных — вообще нужны низкие радиаторы (с небольшим межосевым расстоянием). Только так вы сможете выполнить ключевое правило установки батарей: перекрыть большую часть оконного проема.

В холодном климате есть смысл устроить тепловую завесу и возле входной двери. Это вторая проблемная зона, но характерна она больше для частных домов. Может такая проблема возникать в квартирах первых этажей. Тут правила просты: нужно ставить радиатор как можно ближе к двери. Выбираете место в зависимости от планировки, также учитывая возможности подводки труб.

Виды разводки батарей

Существует всего 4 типа подключения радиаторов:

Боковое одностороннее

Такой метод подключения больше всего распространен в наше время. Его смысл состоит в том, чтобы подключить подводящую линию к верхнему патрубку, а обратку к нижнему с той же стороны. Таким образом происходит максимальная отдача тепла от воды к батарее

Важно отметить, если подключить наоборот, то есть горячую снизу, а обратную сверху, то мощность радиатора упадет. Недостатком данной системы является то, что она плохо работает с многосекционными радиаторами.

Диагональное

Этот метод зачастую используется в сочетании с многосекционными батареями, где количество секций составляет более 12. При такой разводке труба с горячей водой подключается сверху с одной стороны батареи, а обратка – снизу с другой стороны. Таким образом даже самая длинная батарея прогревается равномерно.

Нижнее

Этот способ будет эффективен, если трубы системы отопления находятся под полом или плинтусом. При нижней разводке вы сохраняете эстетический вид помещения, но теряете в мощности, так как обе линии (горячая и обратная) подключаются снизу радиатора с разных сторон. При нижнем методе подключения теплопотери имеют наибольшие значения в сравнении с другими способами подключения.

С выбором метода подключения все просто – если у вас батареи до 12 секций, то смело подключайте их боковым односторонним способом, а если больше, то диагональным. Использовать нижнее подключение мы не рекомендуем, так как оно увеличивает затраты на отопление и снижает эффективность батарей.

Советы/рекомендации по подключению радиаторов

• Для увеличения теплоотдачи и экономии тепловых ресурсов стоит зафиксировать на стену с обратной стороны радиатора лист фольгированного утеплителя. Копеечные затраты позволят сэкономить на отоплении до 10%.

• При установке батареи с боковым подключением можно предварительно навесить конструкции, потом сделать разводку трубопровода. В случае с нижним подключением работа начинается с определения межосевого расстояния патрубков. Установку приборов отопления можно завершить уже после окончания ремонта.

• Расчёт необходимого количества секций производится на основе показателя площади комнаты и мощности одной секции, которая указывается в паспорте.

Итоги

Монтаж радиаторов отопления своими руками — не самое простое, но и не самое сложное занятие. Только надо учесть, что большая часть производителей дает гарантии только при условии установки отопительных приборов представителями организаций, имеющих на это лицензию. Факт установки и опрессовки должен быть отмечен в паспорте радиатора, должна стоят подпись монтажника и печать предприятия. Если гарантия вам не нужна, руки на месте, вполне можно справиться.

Установка батарей отопления своими руками – это вполне осуществимая операция в домашних условиях. Благодаря замене отопительных приборов на более новые, можно добиться более качественного обогрева помещений. Именно от качества батарей зависит эффективность всей системы отопления.

В этой статье мы рассмотрим, как правильно установить батареи отопления в своем доме быстро и надежно.
