Особенности обвязки циркуляционных насосов
Обвязка насоса Насос в системе отопления необходим для стабильной циркуляции теплоносителя, которая бы не зависела от степени расширения воды. Он устанавливается по схеме в точке с самой низкой температурой воды – перед ее входом для повторного нагрева в котел.
Обвязка циркуляционного насоса системы отопления представляет собой два параллельных контура отопления. Это необходимо для обеспечения беспрепятственного движения горячей воды при отключении электричества. Если этого не сделать – сопротивление от зафиксированной крыльчатки ухудшит и без того неудовлетворительные показатели естественной циркуляции.
На практике в обвязку циркуляционного насоса системы отопления необходимо включить такие компоненты:
- Запорная арматура. С ее помощью осуществляется перекрытие потока воды в определенный участок магистрали – основной или вспомогательный;
- Сетчатый фильтр. Необходим для защиты крыльчатки и ротора насоса от попадания частиц ржавления или осадка с поверхности труб. Является обязательным компонентом в обвязке насоса системы отопления, устанавливается перед ним по ходу движения теплоносителя;
- Обратный клапан на вспомогательной магистрали. При естественной циркуляции возможно явление смены направления движения горячей воды. Для предотвращения этого обязательно в обвязке насоса для теплоснабжения устанавливают обратный клапан.
Это основные компоненты обвязки циркуляционного насоса в отопительных системах. Если же необходимо установить дополнительный — следует приобрести синхронизатор для стабильной работы насосов. Он будет синхронизировать скорость вращения крыльчаток, тем самым минимизируя возможность появления гидравлических ударов и периодической смены давления в системе отопления.
Что такое обвязка котла
Обвязка котла — это вес комплекс трубопроводов и внешних узлов, который устанавливается газовым котлов и отопительными приборами. Кроме того, обвязкой принято называть сам процесс монтажа периферии, образующей внешнюю часть отопительного контура.
Поскольку котел двухконтурный, то вместе с отоплением необходимо собрать разводку ГВС и подключить ее к устройствам водоразбора. Монтаж — ответственная и важная работа, требующая привлечения грамотных квалифицированных специалистов.
Возможна и самостоятельная обвязка системы, если пользователь имеет навыки паяльных работ по меди или умеет обращаться с полипропиленовыми трубопроводами.
В любом случае, результат зависит от тщательности и аккуратности исполнителя, уровня его подготовки в вопросах создания теплотехнических систем.
Реально ли установить газовый котел своими руками?
Отопительная система – довольно сложная конструкция, как мы уже говорили, требующая определенных знаний и навыков. Разумеется, своими руками лучше всего устанавливать только наиболее простые модификации, чтобы избежать осложнений.
Если же производитель утверждает, что установку рекомендуется проводить только с помощью специалиста, то самостоятельно проводить монтаж настенного газового котла не рекомендуется.
Разумеется, перед самостоятельной установкой нужно ознакомиться со всеми нормами, которые необходимо соблюсти при правильном монтаже. Рекомендуется принять следующие меры:
- Перед установкой нужно пригласить представителя газовой службы, чтобы он выдал разрешение на установку и использование данного оборудования. В противном же случае могут выписать штраф за самостоятельную установку и запуск оборудования без ведома этой службы;
- Узнать все требования и нормы к установке газовых котлов в частных домах или квартирах.
Самостоятельно можно провести установку котла и подключить его к отопительной и водопроводной системам, а подключение к газовой магистрали должен обязательно выполнить специалист.
Специфика обвязки полипропиленом
Весомым плюсом полипропиленовых трубопроводов признают возможность создать контур любой сложности, что в принципе не очень интересует тех, кем обвязка котла отопления своими руками осуществляется впервые. Чем проще схема будущей системы, тем легче будет воплотить задумку. Да и производительность отопления обратно пропорционально степени сложности: чем проще, тем эффективней. Для выполнения соединений домашний мастер может пользоваться, как технологией сварки, так и подобранными строго по размеру труб фитингами. Правда, при малейших «подвижках» в местах установки фитингов, система может начать слегка протекать.
С помощью полипропиленовых труб можно создавать контуры отопления любой сложности, однако следует помнить, что сложность затрудняет монтаж и сокращает КПД системы отопления
Желательно, чтобы у создаваемой системы отопления было наименьшее количество соединений. Если есть возможность сделать плавный переход, ею нужно воспользоваться.
Полипропиленовый трубопровод без проблем будет работать 40 лет, гарантированных производителем, прекрасно выдержит давление, значения которого превышают 25 бар. Без нанесения вреда структуре материала по трубам может циркулировать теплоноситель с температурой 95º. Однако есть ограничение, учесть которое необходимо, если осуществляется обвязка газового котла.
Подключение газа к котлу обязательно должно быть жестким, строительные требования диктуют применение металлических элементов для соединения и использование паронитовой прокладки
У подводки газа к котлу должно быть жесткое соединение. Строительными требованиями рекомендована металлическая труба и состыковка с генератором тепла через металлический сгон или «американку». Использовать можно только прокладку из паронита. Резиновые материалы, фум-ленты, пакля запрещены. Паронит, полученный путем вулканизации смеси асбестовых волокон, минеральных наполнителей и каучука, отлично держит форму, обеспечивает герметичность и не горит. Другие прокладочные материалы склонны к возгоранию, а зажатая между элементами резина может сократить размер газового прохода. При уменьшении диаметра прохода будет сокращена подача газа, и котел не будет поставлять требующееся количество тепла.
Основные элементы обвязки
В этом разделе мы рассмотрим обязательные и желательные элементы обвязки. Начнем с самого необходимого – это расширительные бачки. Наши рекомендации применимы к газовым и электрическим отопительным агрегатам. Обвязка газового котла отопления и обвязка электрокотла отопления совпадают по своей оснащенности.
Расширительные бачки и их разновидности
Еще в школе нам объясняли то, что при нагревании вода расширяется, а на уроках физики мы устраивали лабораторные работы, подтверждающие этот факт. То же самое происходит в отопительных системах. Вода здесь является самым распространенным теплоносителем, поэтому ее тепловое расширение нужно как-то компенсировать. В противном случае возможны разрывы труб, протечки и повреждение отопительных приборов.
Обвязка котла отопления в обязательном порядке включает в себя расширительный бачок. Он ставится рядом с котлом или в самой верхней точке контура – все зависит от типа системы. В открытых системах применяются традиционные расширительные бачки, сообщающиеся с атмосферой. Для работы замкнутых контуров необходимы герметичные мембранные бачки.
В открытых системах отопления расширительные баки играют сразу три роли – через них производится добавление теплоносителя, они принимают в себя излишки расширяющейся воды, через них выходит воздух, образующийся в трубах и радиаторах. Поэтому они ставятся в самых высоких точках. Герметичные мембранные баки в схемах обвязки стоят в произвольных местах замкнутых контуров, например, рядом с котлом. Для удаления воздуха применяются специальные спускники.
Преимуществом замкнутых контуров является то, что в них могут циркулировать любые типы теплоносителей.
Циркуляционные насосы

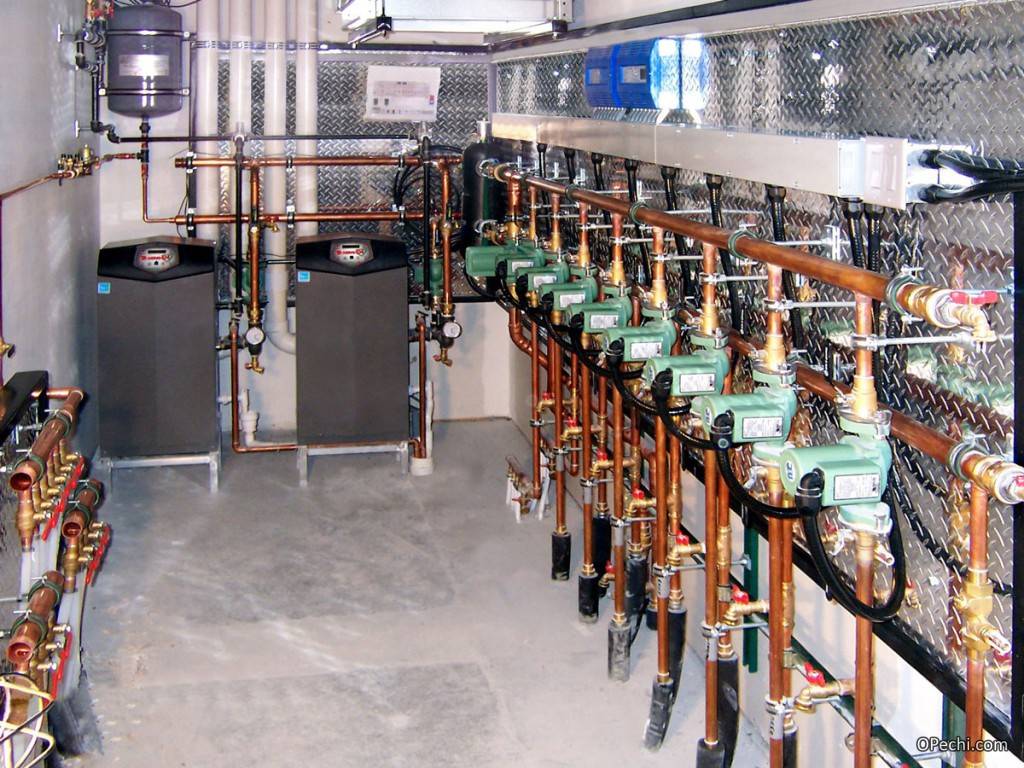

Обвязка котельной в частном доме все чаще включает в себя циркуляционные насосы. Раньше отопление делалось на основе толстых металлических труб. Результатом становилось низкое гидродинамическое сопротивление контуров. Монтируя трубы под определенным углом, можно было добиться естественной циркуляции теплоносителя. Сегодня толстые металлические трубы уступили свое место тонким пластиковым и металлопластиковым образцам.
Тоненькие трубы хороши тем, что их практически не видно. Также их можно прятать в стены, в полы или же монтировать за потолками, добиваясь полной маскировки. Но они отличаются большим гидродинамическим сопротивлением. Преград добавляют и многочисленные соединения, разветвления. Поэтому рассчитывать на самостоятельное движение теплоносителя невозможно. В этом случае в схему обвязки котла отопления включаются циркуляционные насосы.
Рассмотрим основные плюсы применения циркуляционных насосов:
- Возможность увеличить протяженность отопительных систем;
- Принудительная циркуляция позволяет доставить тепло в самые удаленные точки дома;
- Возможность спроектировать отопление любого уровня сложности;
- Возможность организации нескольких отопительных контуров.
Есть и некоторые минусы:
- Покупка циркуляционного насоса влечет за собой дополнительные затраты;
- Повышение потребления электроэнергии – в рабочем режиме до 100 Вт/час, в зависимости от модели;
- Возможные шумы, распространяющиеся по всему дому.
Для одновременной работы нескольких контуров необходимо приобрести и смонтировать коллектор, обеспечивающий равномерное распределение теплоносителя.
В последнем случае нужно просто купить хороший насос.
Циркуляционные насосы в схемах обвязки котлов отопления монтируются сразу после отопительного оборудования или перед ним, причем с байпасом. Если в доме планируется проложить несколько контуров, следует поставить на каждый из них по отдельному устройству. Такой подход применяется при наличии в доме теплых полов – один насос гоняет теплоноситель по полам, а второй – по основному контуру отопления.
Важные моменты
Организовать системы отопления и горячего водоснабжения можно несколькими способами. Газовый настенный двухконтурный котел является одним из лучших вариантов повысить комфорт проживания в загородном доме. Чтобы в процессе эксплуатации не возникало непредвиденных ситуаций, следует позаботиться о качественном монтаже
При покупке прибора обратите внимание на его мощность, хватит ли её для обеспечения комфорта семьи
Если для организации отопительной системы дома выбран качественный двухконтурный газовый котёл, и правильно выполнены монтажные работы, вам не придётся сталкиваться с такими неприятностями, как сбои в работе отопительной системы, протечки и утечки, нехватка горячей воды или недостаточно высокая температура в помещениях. Чтобы предупредить проблемы, доверьте установку отопительного оборудования профессионалам, ведь это не так просто, как может показаться на первый взгляд.
https://youtube.com/watch?v=f3zZBBYicSQ
Обвязка радиаторов и батарей
Варианты обвязки радиаторов отопления Радиаторы в системе отопления необходимы для передачи тепловой энергии от горячей воды воздуху в помещении
Поэтому следует уделить особое внимание их правильной комплектации и установке
Возможные варианты обвязки батарей отопления зависят от типа системы. Для оптимальной комплектации двухтрубной схемы понадобится установка таких компонентов:
- Запорная арматура. Монтируется на входной и выходной патрубки для перекрытия потока теплоносителя в случае ремонта или замены радиатора;
- Терморегулятор. Устанавливается на подающий патрубок и необходим для уменьшения (увеличения) притока объема горячей воды батарею. Обвязка радиаторов отопления может обойтись и без него, но в таком случае будет невозможно изменить степень нагрева поверхности;
- Кран Маевского. Необходим для удаления воздушных пробок. Устанавливается в верхний патрубок, расположенный на обратной стороне от входящего.
Дополнительные схемы обвязки батарей отопления Практически все эти компоненты обвязки радиаторов отопления реализовываются вместе с устройством. Исключения составляет терморегулятор. Его лучше всего купить отдельно, исходя из функциональных требований.
Существуют другие варианты обвязки батарей отопления для однотрубной системы. Разница заключается в установке байпаса – соединительной трубы между подающим и обратным патрубками. Он служит для беспрепятственного прохождения теплоносителя в случае необходимости отключения радиатора от общей системы.
В конструкцию байпаса обязательно включают шаровые краны для перекрытия теплоносителя. При нормальной работе системы их состояние остается закрытым. Если же в конкретном варианте обвязки радиатора отопления нет терморегулятора, то можно с помощью крана изменять объем притока теплоносителя.
Какие материалы используют
Материалами для изготовления трубопроводов в системах отопления служат:
- Сталь. В советские времена стальные трубы были практически единственным вариантом. Они дешевы, способны выдерживать высокое давление. Недостатком является необходимость сварных работ и склонность к коррозии и образованию на внутренних стенках известкового налета, способного полностью перекрыть сечение трубопровода. Позже появились трубы из нержавеющей стали, которые не склонны к возникновению известковых отложений и коррозии.
- Медь. Наиболее распространенный материал для создания обвязки газовых котлов. Соединяется с помощью пайки, выдерживает высокое давление. Не склонна к коррозии или появлению отложений на внутренних стенках трубок.
- Металлопластик. Трубы появились относительно недавно. Их основная ценность состоит в простоте монтажа — для него не требуется сварка, все соединения выполняются с помощью гаечных ключей. Металлопластиковые трубы обладают пластичностью, позволяющей в ряде случаев обходиться без фитингов.
- Полипропилен. Для его монтажа используется специальный паяльник, но он недорогой, как и сами трубопроводы. В последнее время этот материал активно применяется для сборки систем в частных домах, поскольку при замерзании такие трубы не лопаются. Собранная из полипропиленовых труб автономная система останется целой в случае аварии, что высоко ценится пользователями. Стенки трубопроводов довольно толстые, что некоторым кажется недостатком.
- Полиэтилен низкого давления (ПНД). Эти трубы также не разрывает замерзшая вода. Однако, для отопительной системы ПНД трубы не годятся, поскольку имеют низкую рабочую температуру. Они могут быть использованы только для наружной части систем теплого пола.
Выбор наиболее подходящего материала обусловлен возможностями и предпочтениями владельца дома.
Рекомендуется делать систему с некоторым запасом прочности, поскольку переделывать ее в отделанном и благоустроенном доме чрезвычайно дорого и затруднительно.
Какие элементы содержит схема
Схема обвязки представляет собой комплекс, составленный из следующих элементов:
- Циркуляционный насос.
- Клапаны разного назначения (предохранительный, обратный, распределительный и т.д.).
- Расширительный бак.
- Шаровые краны — сливной, балансировочный и т.п.
- Манометр.
- Фильтры для очистки жидкости от твердых частиц.
Как правило, большинство этих компонентов встроены в настенный двухконтурный котел, и дублировать их во внешней части системы незачем. Такие элементы, как циркуляционный насос, расширительный бак, все краны и клапаны изначально присутствуют в конструкции котла в качестве составных элементов.
Современный агрегат практически не нуждается в установке внешних узлов, подключаясь к системе напрямую. Исключением становятся энергонезависимые котлы, не оснащенные циркуляционным насосом и другими важными элементами.
Важным элементом обвязки являются устройства для удаления воздуха. Эту функцию способен выполнять циркуляционный насос, но эффективность процесса низка и занимает много времени.
Проще устанавливать краны Маевского на радиаторы и размещать подающий трубопровод в вертикальном положении ( на энергонезависимых системах)
Кроме этого, большую важность имеют приборы контроля давления и температуры, дающие информацию о работе системы
Запорная арматура позволяет регулировать или отсекать линии системы в случае возникновения нештатных ситуаций.
Схема подключения агрегата
Схема подключения агрегата будет зависеть от нескольких факторов, первым и важнейшим, конечно же, является тип системы отопления. Всего их существует три разновидности:
- Те, в которых применяется естественная циркуляция. Движение теплоты обеспечивает разность водяных давлений, возникающая в магистрали из-за расширения теплоносителей вследствие повышения температуры. Монтаж такой магистрали дешевле, однако регулировать температуру с помощью радиатора вы не сможете, соответственно, на более качественной автоматике применяется второй тип.
- Принудительная циркуляция осуществляется за счёт специальных насосов, поэтому можно свободно регулировать количество тепла. Соответственно, метод наиболее эффективный из представленных на рынке, но и схема подключения намного сложнее, а монтаж дороже. К тому же система полностью зависит от электроэнергии, при отключении которой агрегат попросту перестаёт выполнять свои функции.
- Гибридная циркуляция. Сейчас на рынке практически не найти устройств с таким типом отопления, однако такой девайс совмещает достоинства обоих приведённых выше. В случае отключения электропитания котёл свободно переходит в режим естественной перегонки воды по трубам.
Вам будет интересно >> Описание двухконтурного газового настенного котла Baxi
Соответственно, и схема подключения имеется в зависимости от выбранного пользователем типа отопления.
Схема обвязки газового котла отопления
Сегодня преимущественно останавливается выбор на следующих дух схемах обвязки газового котла:
— двухтрубная. Рассмотрим особенности и преимущества каждого из вариантов в отдельности.
Однотрубная схема
- Итак, сразу отметим, что – это самая дешевая и простая схема обвязки, предусматривает использование минимум расходного материала. Схема заключается в следующем:
- Установка котла выполняется в помещении, при помощи отопительной трубы соединяется с радиаторами, которые отходят в горизонтальной плоскости относительно уровня пола.
- Применяется один контур, схематически он напоминает форму кольца;
- Радиаторы между собой соединяются последовательно, справедливо отметить, что рассматриваемая схема малоэффективна и не рекомендована для объекта общая площадь которого превышает 80 м 2 ;
ОБРАЩАЕМ ВНИМАНИЕ! Схема предусматривается для эксплуатации в одноэтажном строении небольшой площади, однако если дополнительно установить циркуляционный насос, с помощью которого будет осуществляться принудительная циркуляция теплоносителя, то ее можно будет применять и в двухэтажных зданиях площадью до 150-180 м 2
Двухтрубная схема.
- Предусматривается большее количество расходного материала, следовательно, ее монтаж обойдется дороже. Ее основным отличием можно отметить наличие трубы (стояка), которая поднимается к потолку и проходит под ним, от которой к каждому радиатору опускается труба. Обратный контур проходит у пола к нему подключается труба, через который из батареи выходит охлажденный теплоноситель. Отметим, что такая схема отличается эффективностью и способствует быстрому и равномерному прогреву помещений.
Если система монтируется в двухэтажном строении, то дополнительно рекомендуется установить циркуляционный насос. Для одноэтажного объекта этот элемент можно не использовать.
Начнем обвязывать котел
Есть две схемы отопления: гравитационная и принудительная. Первый тип называется гравитационным, потому что в нем используются простые законы физики: из-за разности в плотности нагретого и отработавшего теплоносителя, осуществляется движение по контуру. Теплоноситель возвращается в котел под действием своего веса самостоятельно, без использования насоса. Создание гравитационного контура – это не только основа всех основ, но и базис, на котором строится вся безопасность работы системы. Этим правилом никогда не следует пренебрегать.
Два котла и обвязка
Преимущества:
- Простота, которая является залогом надежности.
- Автономность в работе.
- Один из самых дешевых вариантов обвязки.
Группа безопасности для твердотопливного котла
Принудительный тип отопления – это когда вы вставляете в ваш гравитационный контур насос. Делают это по ряду причин:
- хотят сэкономить на котле и топливе: котел маленький, система большая, поэтому насос обеспечивает прокачку теплоносителя до самой крайней точки системы, так чтобы вся она отдавала равномерно тепло в помещение;
- исправить работу неправильно смонтированной системы отопления – контур не гравитационный.
Схема с насосом – надежная, обеспечивает потребителю комфорт. Но отсутствие электричества делает ее бесполезной.
Обвязка напольных котлов мощной отопительной системы
Изначально: котел устанавливают как можно ниже самой верхней точки системы отопления (поэтому в частных домах требуется установка в приямок).

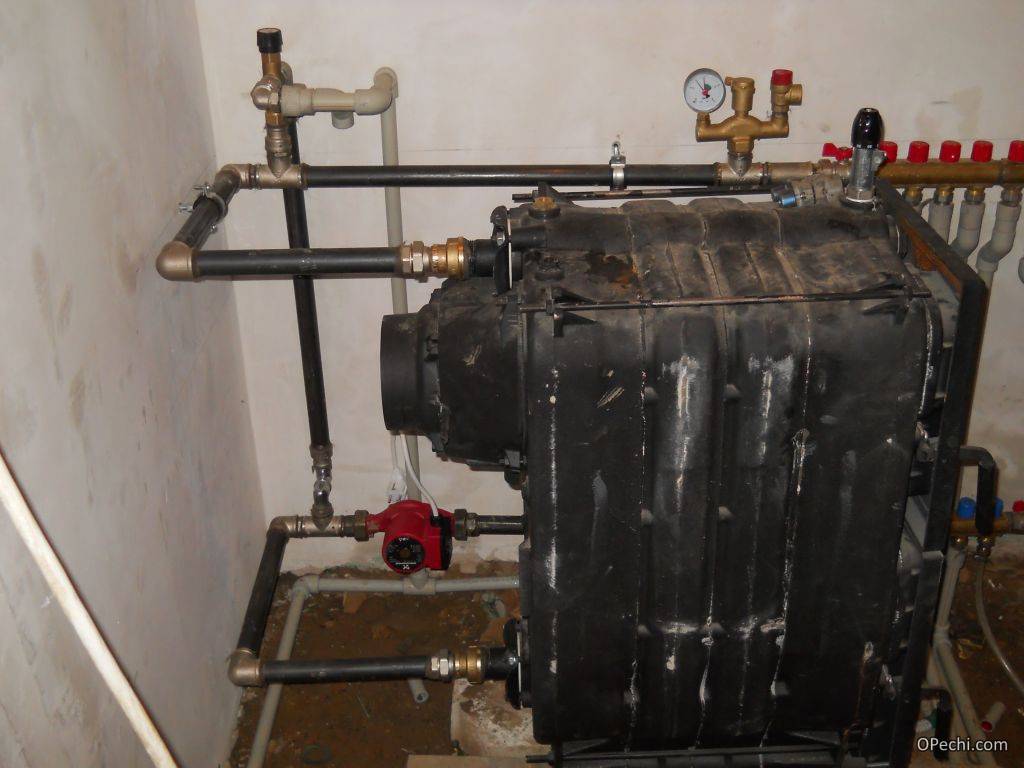

Простая обвязка котла, работающего на твердом топливе
Теплоноситель всегда насыщен воздухом. Необходимо дать возможность этому воздуху скопиться и выйти – для этого и делают в самой верхней точке системы расширительный бак.
Сегодня во многих моделях есть свой воздухосбросник (или взрывной клапан). В агрегатах без данного элемента труба подачи теплоносителя должна уходить строго вертикально вверх – это избавит вас от завоздушивания котла.
Подготовка обвязки котла для выполнения отделочных операций в помещении
Если патрубки подачи и обратки выходят внизу или сбоку котла, то система сброса воздуха в котле есть. Как правило, встречается во всех моделях электрических и газовых котлов.
На схемах обвязки (см. фото) можно встретить массу сгонов, поворотов труб, различных встраиваемых элементов (избыточные фильтры, краны, клапаны). Задача мастера – уменьшить их количество до необходимого минимума: сгонов должно быть меньше, поворотов и тройников – еще меньше. Действует принцип: чем проще система – тем она надежнее.
Простая обвязка пеллетного котла
Твердотопливные котлы просто подключать, но
Процесс горения в данных котлах не регулируется. Из-за этого возможен ряд аварийных ситуаций, которые необходимо нивелировать. Самая распространенная – отключение электричества, из-за чего может выйти из строя или остановится насос. Выход простой – создание дополнительных аварийных схем, к которым относятся:
- Гравитационный контур.
- Подача холодной воды.
- Резервный источник питания для насоса.
- Установка теплоаккумуляторного бака.
- Дополнительный аварийный контур.
Идеальная обвязка котла
Рекомендации по выполнению самостоятельной обвязки котла
Заключение по теме
Тепло в автоматическом режиме будет поддерживаться электробойлерами
Как видите, есть несколько способов организовать отопление и горячее водоснабжение, используя двухконтурный газовый отопительный прибор. Не все схемы эффективны и экономичны
И если перед вами стоит задача правильно организовать обе системы, то рекомендуем обратить внимание на связку одноконтурный котел-бойлер. Кстати, в этой связке может быть использован котел дровяного типа
И последнее. Независимо от того, к какому теплообменнику будут подсоединяться трубы, нужно позаботиться о том, чтобы все они были разъемными.
Поэтому предлагаем схему соединения второго теплообменного устройства:
- Отсекающий вентиль.
- Американка.
- Фильтр грубой очистки.
- Фильтр тонкой очистки или магнитный фильтр.
- Американка.
То есть необходимо создать условия, чтобы в теплообменник заходила чистая вода. И если потребуется ремонт, все части системы могли отсекаться от подачи воды и легко сниматься.
