Пошаговая инструкция по возведению свайно-ленточного фундамента своими руками

Средства, необходимые для постройки свайно ленточного фундамента

В процессе закладки свайно ленточного фундамента будут необходимы следующие инструменты:

Инструменты, необходимые для постройки свайно-ленточного фундамента.

• лебедка или автокран;
• трубы из стали и асбоцемента, минимальный диаметр которых составляет 30 см;
• 10-12-мм металлические прутья;
• песок;
• щебенка
• раствор бетона;
• листовой или ленточный рубероид;
• гидроизоляция из битума;
• аппарат для перемешивания бетона;
• вибрирующая рейка для бетона;
• аппарат для сварки;
• совковая лопата;
• зубило;
• доски и деревянные щиты для строительства опалубки;
• строительные гвозди;
• молоток;
• строительный миксер;
• проволока;
• бур.

Инструкция по самостоятельному возведению фундамента

Для выполнения ленточной части фундамента необходимо смонтировать опалубку

Чтобы сделать свайно-ленточный фундамент своими руками, потребуется пошаговая инструкция. Все работы выполняются в указанном в ней порядке последовательно друг за другом.

Применяемая для создания из буронабивных свай фундамента технология состоит из таких этапов:

• выполнение предварительных расчетов;
• подготовка участка под застройку: уборка мусора, снятие травянистого слоя и выравнивание (по возможности)
• проведение разметки под стены и перегородки;
• выкапывание под фундаментную ленту траншеи по линиям отметки, глубиной не более 0,5 м и создание на ее дне песчаного либо гравийного слоя;
• бурение скважин под сваи делается на глубину, большую отметки промерзания (на 0,5 м) с шагом 1-2 м, а диаметром на 15 см большим свайного;
• в них засыпается песчаная подушка (15-20 см), после чего она утрамбовывается;
• устанавливаются трубы (металлические или асбестоцементные), заливается бетон;
• пока он не схватился – опоры выравнивают по уровню;
• после застывания устанавливают каркас из арматуры, доходящий по высоте до верха бетонного фундамента;
• с помощью саморезов и гвоздей собирают герметичную деревянную опалубку;
• вся конструкция заливается бетоном, утрамбовывается, верх фундамента выравнивается;
• определенное время ожидают застывания бетонного раствора;
• после чего грунтуют поверхность, делают гидроизоляцию, утепление основания. Подробнее о расчетах смотрите в этом видео:

Арматура для свай вяжется отдельно

Армирование выполняется металлическими прутками 8-16 мм в поперечнике, укладываемыми сеткой по 3-м направлениям. Точки пересечения увязываются вязальной проволокой.

Выступающие элементы опалубки должны быть обращены наружу.

Углы ее скрепляются при помощи брусков. Вся конструкция укрепляется подкосами и стяжкой.

Раствор замешивается в пропорции: 1 доля цемента (500 марки) на 5 частей песка с добавлением пластификатора.

Сооружение от воздействия осадков накрывают полиэтиленовой пленкой. Время высыхания бетона зависит от климатических условий местности и варьируется в широком диапазоне. Если температура воздуха высокая, следует избегать пересыхания бетона путем периодического увлажнения его водой.

Разновидности конструктивного решения

Технология изготовления ленточного основания может несколько отличаться в зависимости от конструкции и типа фундамента

Технология изготовления ленточного основания может несколько отличаться в зависимости от конструкции и типа фундамента. Они бывают следующих видов:

1. Сплошные монолитные конструкции выполняются прямо на стройплощадке. Если вы решили делать ленточный фундамент своими руками, то этот вариант подходит больше всего, поскольку для монтажа не требуется использование грузоподъёмной техники. Эти конструкции более прочные в сравнении со сборными основаниями. Но на монтаж затрачивается больше времени, поскольку нужно собирать опалубку, устанавливать арматурный каркас и ждать почти месяц полного застывания бетона. На фото ниже представлен пример монолитной ленты фундамента.
2. Сборные конструкции собираются из готовых заводских ж/б блоков и фундаментных подушек. При этом подушка может быть тоже сборной либо монолитной. Главным преимуществом таких конструкций является то, что технология сборки из готовых изделий позволяет значительно ускорить работы и не ждать схватывания бетона перед началом кладки стен. Однако его цена получится больше, поскольку вам придётся привлекать грузоподъёмную технику. Фото сборного основания вы можете посмотреть ниже.

Помимо этого технология изготовления ленточных конструкций подразумевает деление фундаментов на два типа:

1. Мелкозаглублённые основания. Этот тип подходит для дома из лёгких материалов – пеноблоков, древесины, а также при каркасном строительстве и для одноэтажных построек из кирпича с небольшой толщиной стен. При устройстве такого фундамента глубина закладки не превышает 0,5-0,7 м.
2. Заглублённые конструкции возводятся при строительстве дома с несущими стенами из камня, кирпича или железобетона. Также такие основы применяются при возведении зданий с подвалами и цокольными этажами.

Свайно-винтовой фундамент: плюсы и минусы.

Эта технология известна еще в прошлом веке, поэтому ее достоинства и недостатки изучаются давно.

Преимущества данного фундамента:

• невысокая цена на свайно-винтовой фундамент, который в несколько раз дешевле монолитного или плитного фундамента;
• высокая скорость строительства (нет необходимости выравнивать землю и рыть траншеи); минимальное нарушение структуры почвы;
• отсутствие вибрации (возможность строить постройки рядом с памятниками архитектуры, памятниками, вековыми деревьями);
• рекомендуется для установки на болотистой местности, на краю водоемов (идеальный выбор для строительства причала);
• полная независимость от погодных условий; многократное использование конструкции; монтажные работы выполняются с минимальными затратами (физическими, техническими).

Недостатки свайно-винтового фундамента:

• опоры очень чувствительны к коррозии (при изготовлении используются сплавы железа); хрупкость конструкции;
• невозможность использовать пространство под домом (категорически запрещено строить погреб или подвал).

Конструкция

Конструкция свайно-ленточного фундамента состоит из ряда свай, установленных по центральной оси ленты с определенным шагом. Арматурный каркас свай жестко связан с армпоясом ленты, объединяя эти элементы в единую механическую систему.

Земляные работы включают в себя создание скважин и рытье траншеи, произведенные одновременно или в несколько приемов. Строительство ленты ведется по общим правилам, за исключением наличия дополнительных элементов арматурного каркаса.

Все работы образуют два условных этапа:

• Создание свайной системы.
• Заливка и выдержка ленты.

Совмещать или выполнять оба пункта одновременно удается не всегда, хотя при заливке сразу всех элементов опорной конструкции удается достигать максимальной прочности и монолитности основания.

Некоторые особенности свайного основания

Конечно, нельзя не сказать, что свайный фундамент делается не только из металлических труб (свай).

Стадии формирования свай

Некоторые специалисты используют буронабивной способ создания такого основания. Данный монтаж происходит следующим образом:

• сначала высчитывается глубина промерзания почвы, а затем с помощью мотобура или другого приспособления, сверлятся скважины, которые необходимы для заливания в них бетона, шаг между ними (расстояние) такое же как и у металлических;
• на дно таких скважин помещается гидроизоляционный материал, а некоторые делают еще и песчаную подушку, поверх которой кладут гидроизоляционный слой;
• после этого в скважину, по всему диаметру ставится металлическая арматура, то есть происходит армирование;
• когда армирование сделано, все это заливается бетоном, и необходимо подождать, когда бетон высохнет и затвердеет. Сделать такое основание не сложно, но придется использовать специализированную технику.

Процесс возведения фундамента из асбестовых труб

Следующий способ создать свайный фундамент — это использование труб из асбеста. О нем вкратце было сказано выше, но лучше рассказать об этом подробнее.

Технология такого основания состоит в том, что в земле пробуриваются скважины, в которые помещаются асбестовые трубы. Также кладется гидроизоляционный слой, без подушки, а затем в них вставляется арматура, с шагом в несколько сантиметров, по всему периметру.

Чтобы арматура не болталась, ее верхнюю часть можно связать проволокой. Затем это все заливается хорошим бетоном. Такой фундамент долговечный, поскольку сам по себе асбест, это надежный и долговечный материал, а армированный бетон придает ему еще большую крепость.

Расстояние между такими трубами не будет больше, чем у металлических труб. Но чтобы сделать его своими руками, также понадобится специализированная техника.

Он возводится быстро, при этом прекрасно справляется со всеми нагрузками, которые будут оказываться на него весом сооружения. В частном строительстве такое основание начало использоваться не так давно, но благодаря надежности, и дешевизны, такой фундамент заслуживает внимания.

Чтобы сделать такой фундамент, необходимо четко представлять технологию его строительства, а также особенности участка и рельефа местности. Кроме этого нужно не забывать про правильный шаг между сваями.

В данной публикации рассказано о том, как построить свайное основание своими руками

Как видно из публикации ничего сложного в этом нет, главное, на что обратить внимание это на некоторые тонкости такого основания, о которых указано выше

https://www.youtube.com/watch?v=EdNgDJtkkNI

Стековый фундамент: плюсы и минусы.

Использование решетчатой ​​основы имеет как положительные, так и отрицательные стороны.

Преимущества такого фундамента:

• позволяет строительство практически на любом типе грунта;
• повышенная стабильность;
• повышенная грузоподъемность (позволяет удерживать крыши и стены с очень большим удельным весом);
• соотношение цены и качества (нет необходимости использовать готовое решение, можно сделать самому);
• прочность основания дает возможность всей конструкции осесть в случае усадки грунта; не требует специальной подготовки строительной площадки (снижение затрат за счет сокращения трудоемких работ);
• обеспечение естественной вентиляции всей нижней плоскости конструкции (снижается влажность, устраняется конденсат);
• безопасность (снижается риск затопления в случае наводнения);
• скорость строительства; высокая скорость строительства.

Важно! Возведение фундамента на сваях требует аккуратности в расчетах и ​​соблюдения технологии строительства. При перегрузке по тоннажу опоры велик риск разрушения здания в будущем

Недостатки свайно-ростверкового фундамента:

• невозможность возведения свайно-ростверкового фундамента на каменистых грунтах; трудоемкость монтажа фундамента при горизонтальном перемещении грунта;
• довольно высокая цена свайно-ростверкового фундамента, которая намного выше стоимости других вариантов;
• невозможность построить цокольное или цокольное помещение (такой тип фундамента используется исключительно для легких и средних конструкций);
• точность расчетов (погрешности расчета приведут к деформации опор и образованию трещин в доме).
• Заказать расчет свайного фундамента у специалистов недешево. Поэтому общая стоимость работ значительно увеличится.

Виды ленточного фундамента по глубине заложения

Согласно СНиП 3.02.01–87 «Земляные сооружения, основания и фундаменты» ленточные несущие основания классифицируются по двум признакам:

• по глубине заложения;
• по способу устройства.

Глубина заложения фундамента зависит от несущей способности почвы и расчётной нагрузки, которая будет оказываться на возводимый фундамент. Несущая способность почвы определяется исходя из её типа, глубины промерзания и наличия грунтовых вод на участке, где планируется постройка здания. О конструкции и способе устройства ленточного фундамента читайте в следующем разделе.

Мелкозаглублённый ленточный фундамент

Мелкозаглублённый ленточный фундамент представляет собой ленту из бетона и армирующего каркаса, находящуюся на небольшой глубине в земле. Минимальный уровень заложения зависит от глубины промерзания грунта, его пучинистости и высоты грунтовых вод.

Мелкозаглублённый ленточный фундамент может быть изготовлен из железобетона, кирпича или пеноблоков

Рекомендуемое минимальное заглубление ленточного фундамента можно узнать в СНиП II–Б.1–62. Для ознакомления предлагаем таблицу, составленную на основе данных из этого документа. В среднем по России глубина заложения варьируется от 0,4 до 0,75 м. Дополнительно можно рассмотреть глубину сезонного промерзания почвы в регионе, где планируется заложения несущего основания.

Таблица: глубина заложения фундамента в зависимости от уровня промерзания грунта

Глубина промерзания непучинистых типов грунта	Глубина промерзания слабо пучинистого грунта полутвёрдой консистенции	Глубина заложения фундамента
до 2 метров	до 1 метра	0,5 м
до 3 метров	до 1,5 метров	0,75 м
более 3 метров	от 1,5 до 2,5 м	1 м
	от 2,5 до 3,5 м	1,5 м

Глубина заложения мелкозаглублённого ленточного фундамента в центральном регионе России не должна быть меньше 0,5 м

Возведение мелкозаглублённых ленточных фундаментов рекомендовано в следующих случаях:

• в регионах с высокой среднегодовой температурой и малой глубиной промерзания грунта;
• при строительстве частных домов по каркасной технологии, а также построек из газобетона, пенобетона и других материалов с малым весом;
• при утеплении несущего основания с внешней стороны вкупе с обустройством отмостки из щебня, песка и бетона.

Возведение мелкозаглублённого ленточного фундамента на грунте, состоящем из торфа, сапропели, ила и других органических отложений, категорически запрещено. Не рекомендуется возводить этот тип ленточного основания на смешанных и пучинистых типах грунта, перенасыщенных влагой.

Заглублённый ленточный фундамент

Заглублённый фундамент или фундамент глубокого заложения представляет собой несущую железобетонную или сборную ленту, находящуюся ниже, чем уровень промерзания грунта на 20–30 см.

Глубина заложения несущей ленты может достигать 1,5–2 м в зависимости от уровня промерзания почвы

Основная идея глубокого заложения несущей ленты — опора на плотные слои грунта, имеющие более высокую несущую способность. Этот вид фундамента подразумевает ещё большие объёмы земляных работ и затрат бетонной смеси.

Возведение ленточного фундамента глубокого заложения рекомендовано:

• в регионах с низкой температурой в зимний период и промерзанием почвы на большую глубину;
• если планируется строительство двух- или трёхэтажного дома из кирпича, железобетонных блоков и плит;
• при наличии мелкозернистых типов грунта, перенасыщенных влагой.

Помимо этого, заглублённый фундамент позволяет обустроить подвал. При качественной изоляции и достаточном утеплении возможно обустройство цокольного этажа, предназначенного для проживания или хранения вещей.

Делаем расчет фундамента

Для того чтоб сделать рациональный расчет, нужно определиться с характеристиками свай, типом армирования и гидроизоляции

Совершить правильный подсчет по пошаговым инструкциям, которые вы возьмете из специализированной литературы или видео урока аматора, очень сложно. Это трудный процесс и лучше доверить его профессионалам. При исключении возможных ошибок, можно сберечь не только денежные средства, но и продлить жизненный цикл здания.

Для того чтоб сделать рациональный расчет, необходимо владеть такой информацией:

• Геологические итоги исследования, которые включают данные о структуре почвы, уровне грунтовых вод и промерзания земли и особенности рельефной карты;
• Смету и проект;
• Предположительные данные о нагрузке на фундамент;
• Размеры планируемой площади для строительных работ;
• Кризисный план возможных земельных деформаций;
• Данные о габаритах основания из лент.

Особенности и выбор ростверка

Конструкция плиты по ростверку Предназначения ростверка:

• соединение свай;
• возможность разделять нагрузки по всей площади;
• упрочнение конструкции;
• невозможность усадки фундамента или его элементов.

Выделают три вида ростверка:

1. Подвесной;
2. Металлический;
3. Бетонный.

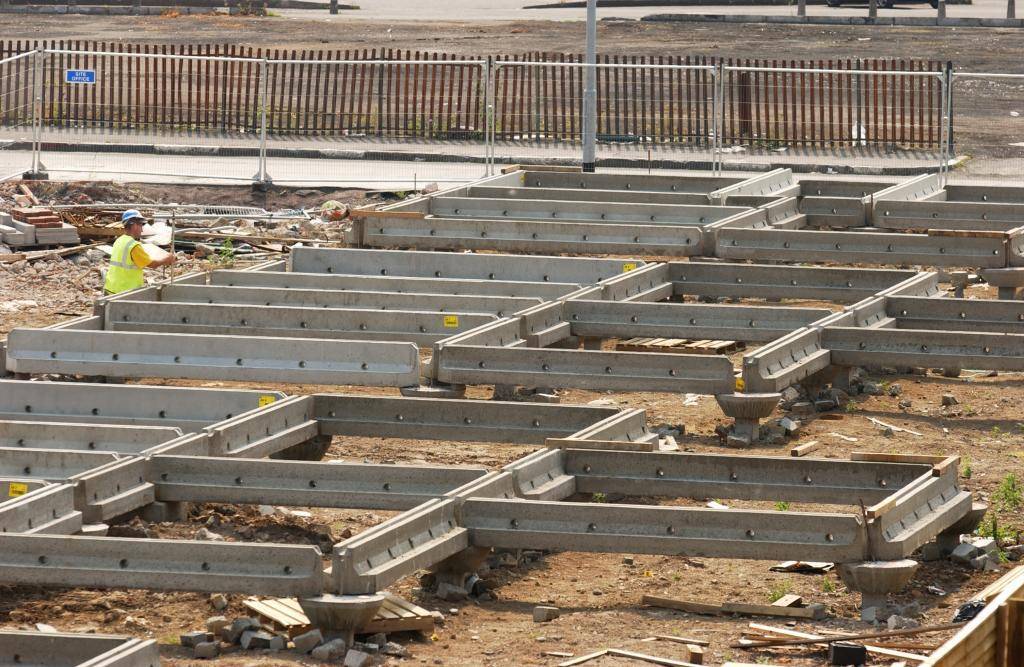

Конструкция из металла предполагает соединение свай с помощью швеллера, реже двутавр. Сечение швеллера может быть разным, для несущих стен подходит широкий вариант (чаще 30). Для укладки монолитной плиты с ростверком применяется последний (до 20).

Ростверк из бетона используют для несущих стен. Для установки следует придерживаться следующих этапов:

• в выкопанные траншеи монтируются сваи;
• если необходимо надо подрезать сваи или увеличить глубину ямы;
• заполнить траншеи ПГС;
• заключительный этап – выполнить опалубку и подвязать арматуру;
• залить бетон прямо на сваи.

Технология устройства ростверка

Монтаж ростверка – это создание несущего пояса для стен. Порядок действий при создании следующий:

1. Строим опалубку. Устанавливаем крепкий желоб из дощатых щитов.
2. Для исключения утечек бетона при заливке, внутреннюю поверхность опалубки застилаем слоем рубероида или полиэтилена.
3. Собираем арматурный каркас и размещаем внутри опалубки. Для образования единого каркаса свариваем его с армпоясом скважин.
4. Делаем заливку бетоном с разных точек, равномерно распределяя его по всей опалубке. Этот процесс необходимо выполнить за один раз, без каких-либо перерывов.
5. После заливки ленту накрываем мешковиной и выдерживаем 20-30 дней. Опалубку можно снять раньше, примерно через 10 дней.
6. Готовый ростверк гидроизолируем и переходим к дальнейшему строительству.

Устройство ростверка

Устройство винтового фундамента

Правильное размещение свай необходимо, чтобы сохранить целостность каркасного дома и избежать просадки. Особенно это касается сложных проектов: проекты двухэтажных домов, здание со стенами неправильной формы и т. д. Главное правило: нагрузка должна распределяться равномерно.

Расположение опор дома бывает четырех типов:

• Одиночное. Сваи располагаются на равном отдалении одна от одной по углам строения, под несущими стенами, и под вертикальными стойками каркасника;
• Ленточное. Этот тип свайно-винтового фундамента способен выдерживать более высокие нагрузки. Опоры располагаются, как при одиночном типе фундамента, только укорачивается шаг между ними;
• Кустовое. Подразумевается хаотичное размещение опор под основание дома. Они монтируются кустами, больше всего свай располагается в зонах с самой высокой нагрузкой (например, под комнатой с тяжелым оборудованием). При таких условиях шаг между опорами не играет роли, главное чтобы они было по всему периметру плиты;
• Сплошное (по-другому, свайное поле). Такой тип фундамента актуален для местности с неустойчивым земляным покровом и для тяжелых каркасных зданий. Сваи располагаются сеткой по всему периметру строения. Максимальный шаг — 1 м.

• Одиночные.
• Свайный куст.
• Свайное поле.
• Свайная лента.

Свайные кусты используются при высоких нагрузках не единицу, что бывает при строительстве многоэтажных зданий, крупных ангаров и т.п. Свайное поле применяют для тяжелых построек с равномерным распределением нагрузки по всей площади основания.

Установка опор производится либо продольно-поперечными рядами, либо в шахматном порядке. Ленты необходимы при создании сооружений, имеющих протяженную структуру при малой ширине (набережные, подпорные стенки, ограждения и т.п.).

Необходимо учитывать, что расчетная конфигурация свайного поля не всегда полностью соответствует требованиям СНиП. Нередко возникают ситуации, когда количество опор не соответствует величине нагрузки из-за особенностей размещения.

В таких случаях необходимо увеличить количество свай или несколько скорректировать конфигурацию свайного поля с учетом специфики нагрузок.

По тому, какое распределение выбрано, подразделяют несколько видов размещения:

1. Одиночное – опоры ставят по углам фундамента. А также по отдельным стенам и по центру.
2. Ленточное – сваи идут по линии одной стены по периметру фундамента и под перегородками.
3. Сплошное – свайное поле с рядным расположением или в шахматном порядке. Существующие варианты размещения свай под домом
4. Кустовое – группа из нескольких опор устанавливается в местах предполагаемой максимальной нагрузки.

Материалы для строительства ленточного фундамента

Выбор материалов зависит от вида фундамента. Чтобы выложить сборную ленту, потребуются:

• фундаментные блоки или плиты;
• кирпич и бетонный раствор;
• гидро и теплоизоляционный материал;
• арматура.

Кирпич и бетонный раствор нужен для заделки стыков между блоками, так как невозможно выложить стену без зазоров. Арматура понадобится для укладки на обрез ленточного фундамента бетонного пояса, который объединит элементы в единую конструкцию. Это обеспечит равномерное распределение веса здания по блокам.

Для закладки монолитного варианта нужно приготовить:

• арматурные стержни;
• доски или листы пенополистирола для опалубки;
• вязальную проволоку для сборки арматурного каркаса;
• цемент при самостоятельном приготовлении бетона.

В обоих случаях понадобится песок, гравий, щебень для отсыпки подушки и замешивания раствора.

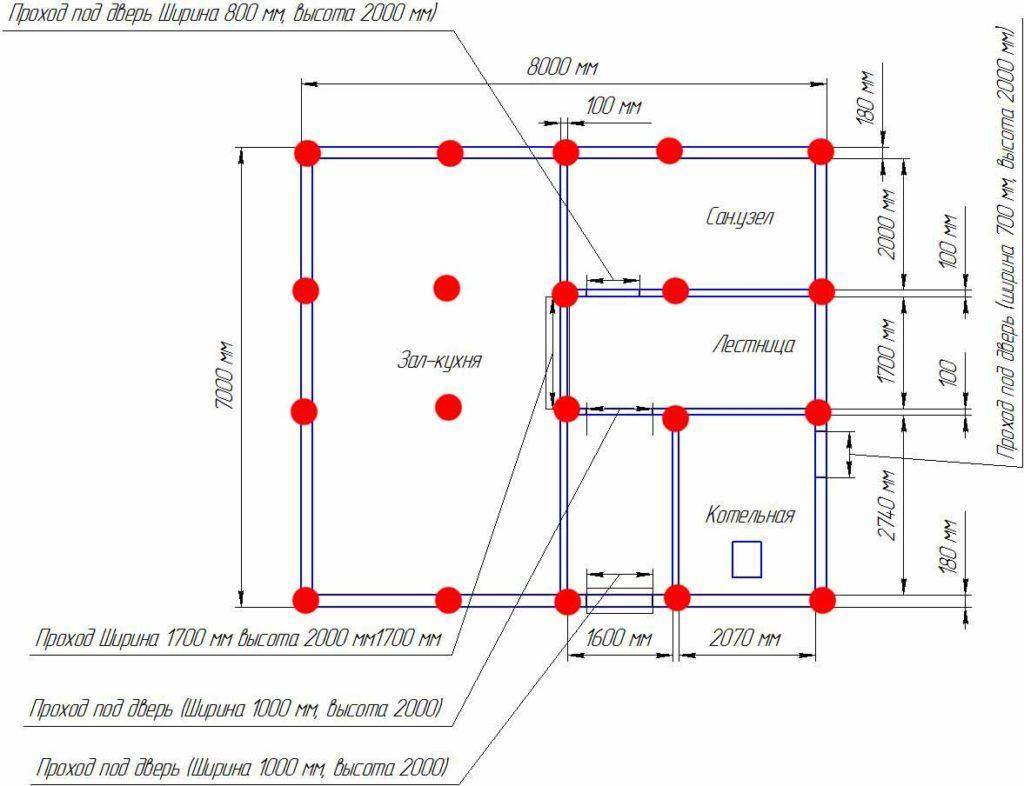

Расчет и схема расположения буронабивных свай

Для проведения расчета буронабивного фундамента в первую очередь необходимо провести сбор и исходных данных:

Изучение характеристик грунта на участке. Если гидрогеологические изыскания были проведены, то данные о них можно найти в проекте. При отсутствии сведений об изысканиях необходимо провести шурфирование. Шурф — вертикальная разведочная выемка грунта высотой 1,5-3 м, служащая для изучения пластов и их характеристик. Цель шурфирования — определение глубины залегания несущих грунтов. Шурфирование можно сделать самостоятельно, используя обычный садовый бур.

Проводить разведочное бурение необходимо не только до обнаружения несущих грунтов, но и для определения их толщины.

Характеристики грунтов, которые определяются в ходе шурфирования, можно посмотреть в СНиП 2.03.01-84, 2.05.03-84 или 2.06.06-85.

Сбор нагрузок на основание. Определяются как сумма всех конструктивных элементов дома (от кровли до фундамента) и временных нагрузок. Для расчета нагрузок необходим проект и смета по материалам. Лучше всего рассчитывать нагрузки, используя специальные программы, например, Foundation, Base 6.2 и пр. При строительстве небольшого легкого строения можно применять калькулятор типа «Вес-Дома-Онлайн v.1.0». Также расчеты нагрузок можно произвести самостоятельно, основываясь на СНиП 2.01.07-85.

Зная характеристики грунта и суммарную нагрузку, которая будет оказываться на свайный фундамент можно приступать к его расчету по следующему алгоритму:

Расчет несущей способности. Чтобы упростить задачу и не делать сложных вычислений предлагаем воспользоваться таблицей, где указана несущая способность буронабивных опор разного диаметра в зависимости от типа грунта:

В таблице приведены данные несущей способности, рассчитанные на основании использования для буронабивных свай бетона класса В22,5. Если вы планируете использовать бетон, класс которого будет ниже, то несущая способность сваи уменьшится. Например, опора 30 см из бетона В22,5 в твердых песках будет воспринимать 3179 кг, а такая же свая из бетона В17,5 на 30% меньше, т.е. 2225 кг.

• Выбор сечения (диаметра). При выборе оптимального диаметра необходимо учесть, что сваи большого сечения потребуют не только много бетонной смеси, но более широких скважин и обсадных труб. Слишком узкие опоры просты в монтаже, но их количество будет больше. Для домов 6х6 рекомендуется выбирать диаметр 15-25 см. Под коттеджи из легких материалов — 30-40 см, из тяжелых — 40-50 см.
• Количество буронабивных свай. Для расчета количества свайных опор необходимо разделить суммарную нагрузку на несущую способность сваи выбранного диаметра.
• Расстояние между сваями. Расстояние можно рассчитать по формуле:

l = P/Q, где

l — расстояние между буронабивными опорами; P — несущая способность сваи; Q — нагрузка на 1 пог.м основания.

Не используя формулу шаг свайных опор можно определить следующим образом: расстояние между элементами не должно быть больше 3-х их диаметров. При этом стоит помнить, что чем выше масса строения, тем меньше шаг свай. Минимальное расстояние может составлять 50 см.

Глубина залегания или длина свай. Определяется исходя из глубины, на которой расположены несущие грунты. Глубина забивки свай должна быть ниже уровня промерзания, даже если несущие пласты расположены выше. Сведения о глубине промерзания для своей местности можно узнать в Сети.

Пример расчета: Строительство коттеджа происходит в Московской области на песках средней плотности. Размер дома — 10 х 10 м, суммарная нагрузка — 60 тонн. Для устройства фундамента выбираем сваи сечением 30 см. Исходя из таблицы, находим, что несущая способность сваи будет 2473 кг. Количество опор будет составлять 60/2,4 = 24 шт. Расстояние между сваями будет 60-90 см. Длина свай с учетом уровня промерзания для Подмосковья и глубины залегания опорных пластов составляет 2,2 м.

Для составления схемы расположения свайных опор необходимо учитывать, что сваи должны находиться под каждым углом дома, вдоль несущих стен с выбранным шагом, а также под входной группой и тяжелыми конструкциями.

Технология устройства свайного фундамента

О том, как правильно сделать свайный фундамент под баню или небольшой дом, расскажем далее. Технология изготовления фундамента свайного типа не зависит от типа конструкции. И выглядит она следующим образом:

1. Сначала производится монтаж опор.
2. Затем обвязываются оголовки свай и обустраивается наземная часть.
3. Проводится гидроизоляция и утепление.
4. Производится отделка цоколя, обустраивается отмостка и дренаж.

Независимо от того, какой вид фундамента выбран, первый этап работ – расчистка участка и планировка. Если есть необходимость, то делаете котлован или траншею для мелкозаглубленного основания. Обязательно делается подушка.

Разметка фундамента дома

После проделанных расчетов выполняем разметку на месте. После этого приступаем к довольно сложной и долгой работе. Вам необходимо пробурить скважины для каждой сваи.

Для этого можно воспользоваться автобуром, но такое не всегда возможно, да и обойдется довольно дорого. Поэтому всю работу можно сделать своими руками. Для этого используется ручной бур нужного диаметра.

Первоначально на месте создания сваи роется небольшой котлован, не более полуметра в глубину. Такая процедура облегчит дальнейшие работы. Далее, мы берем бур и начинаем «сверлить» грунт. При этом каждые 20-30 сантиметров устройство вынимается из земли и очищается. Если этого не делать, то пройдя метр, вы уже не вытащите бур наверх, да и дальнейшее «сверление» будет невозможно.

Работы по созданию скважины продолжаются до нужной глубины. При этом бур периодически наращивается при помощи специальных насадок. Стоит учитывать, что чем глубже вы зайдете, тем труднее будет крутить. Под самый конец бурения используется особая насадка, которая позволяет увеличить платформу.

Если сами сваи в грунте просто заливаются, то для верхней части требуется создать опалубку. В качестве материала можно использовать деревянные щиты или съемные металлические конструкции. Очень часто делается несъемная опалубка. В этом случае прекрасно подходит металлический профиль. После заливки бетона он становится дополнительной защитой фундамента и заметно продлевает срок эксплуатации.

Утепление и гидроизоляция

Для любой разновидности свайного фундамента обязательно нужно выполнять гидроизоляцию. Применение и выбор напрямую зависят от того, какая у основания конструкция. В случае свайно-ростверкового основания и обвязки из металла или бруса разумнее применять гидроизоляционные материалы обмазочного типа. Рулонную гидроизоляцию лучшее всего использовать в случае с ленточной или плитной наземной частью либо ростверком.

Также стоит учитывать, что независимо от расположения фундамента из железобетона вся конструкция будет тянуть тепло от дома. По этой причине свайное основание нуждается в проведении теплоизоляционных работ

Обратите внимание на то, что утеплять нужно только наземную часть. Самый оптимальный вариант – это плиты «Пеноплекс»

Существуют специальные материалы, которые предназначены для утепления фундамента. Плиты нужно закреплять снаружи, по бокам и внутри.

Перед тем как сделать сваи для фундамента своими руками, нужно тщательно провести расчеты. И особенности проведения утепления и гидроизоляции обязательно учитывайте на начальном этапе.

Как залить наземную часть фундамента

О том, как своими руками сделать свайный фундамент, было рассказано выше, теперь перейдем к наземной части. Сверху может находиться лента, плита или же ростверк. Могут использоваться как монолитные, так и сборные элементы. Последние используют реже, так как их стоимость очень высокая. К тому же их сложно транспортировать и монтировать. Придется использовать специальную технику.

А вот монолитные конструкции можно без особого труда сделать самостоятельно. При изготовлении ростверка, плиты или ленты нужно выполнить одинаковые манипуляции:

1. Производится установка опалубки – щиты из досок, фанеры, плит ОСБ. Опалубка может быть как съемной, так и несъемной. Главное, чтобы конструкция была очень прочной.
2. Далее нужно сделать армирование. Внутри опалубки собирается каркас из арматуры. Конфигурация напрямую зависит от вида основания. Например, для свайно-ленточного фундамента и ростверка армирование заключается в монтаже продольных прутков арматуры. Они обязательно соединяются поперечными элементами. При изготовлении плиты разумнее использовать в качестве армирования сетку.
3. Выполняется заливка бетона. Внутрь опалубки за один раз нужно залить бетонный раствор. Именно так делается свайный фундамент своими руками.

Только после окончательного затвердевания можно приступать к дальнейшим работам.
