Достоинства и недостатки монолитного ленточного фундамента + пошаговая инструкция по строительству и армированию

Удачный консенсус двух видов фундаментов

Среди общего количества оснований для жилых домов отдельно выделяется один вид, который можно назвать монолитная плита на ленточном фундаменте. Он удачно сочетает все преимущества каждого из описанных выше вариантов. Конечно, изготовить ленточно-плитный фундамент без существенных затрат сил и средств не получится, но в результате вы получите лучший вариант из всех имеющихся.

Определяясь, какой лучше фундамент ленточный или монолитный следует знать, что и при использовании последнего строительство подвала и цокольного этажа очень затруднительны. Также сложно уложить под монолитной плитой коммуникации – сложность доступа не позволит осуществить ремонтные работы. При этом даже при грунтовых водах, залегающих под поверхностью грунта монолитная плита выручит всегда.

Конструктивно монолитная плита поверх ленточного фундамента может быть сравнима с перевернутой вверх дном чашей, которая стенками своими углублена в грунт, а на дне держит всю массу построенного дома. Процесс изготовления такого вида может быть представлен последовательностью следующих действий:

  1. выполняется территориальная разметка участка под застройку с учетом габаритов будущего строения;
  2. по всей площади плиты на ленточном фундаменте удаляется грунт на глубину около 40-50 см. При этом необходимо получить максимально плоское горизонтальное дно. Добиться этого можно только выборкой грунта, подсыпка может спровоцировать последующее вымывание рыхлого субстрата, что чревато лишними напряжениями в конструкции фундамента.
  3. По периметру будущей монолитной плиты устанавливается щитовая опалубка из плоских листов или дощатых щитов. С наружной стороны обязательны частые подпорки с шагом 500-600 мм.
  4. под будущими стенами выкапывается канава шириной не менее 400 мм и глубиной около метра. Аналогичные траншеи роют параллельно несущим стенам с шагом 3 метра или под несущими перегородками. При превышении одного из размеров дома 6 метров количество таких канав пропорционально увеличивают.
  5. монолитная плита на ленточном фундаменте приобретет максимальную прочность только при использовании армирующего каркаса. Изготавливают его из стальных стержней круглого сечения, имеющих рифленую поверхность. Диаметр прутков подбирают в зависимости от условий эксплуатации основания. Оптимальными являются стержни радиусом 7 или 8 мм. Фундамент лента с плитой будет максимально прочным при условии наличия достаточного количества армирующих слоев. Каждый из них должен представлять собой сетку с ячейками 15х15 см. В канавы также укладывают армирующие каркасы.
  6. Получить фундамент типа «плита на ленте» невозможно без использования больших объемов качественной бетонной смеси. Изготовить ее в таком объеме своими руками даже при использовании электромиксера не получится. Необходимо приобретать готовый бетон на специализированных заводах в количестве, необходимом для одновременной заливки всего монолитной плиты за один прием.
  7. Независимо от того, какой вид основания — ленточный или монолитная плита предполагается к установке, получить бетонную конструкцию хорошего качества невозможно без использования вибрационного уплотнения жидкой смеси. Осуществляют это с помощью специального строительного приспособления – вибратора. При одноразовых работах покупать его нецелесообразно. Можно взять в аренду в специализированных организациях. Благодаря использованию такого приспособления плотность бетона монолитной плиты значительно повышается, из него удаляются воздушные пузырьки.
  8. После заливки и уплотнения бетонную смесь необходимо выдержать без нагрузки не менее двух месяцев. За это время монолитная плита приобретет максимальные прочностные характеристики и просохнет.

Данным обзором мы пытались рассмотреть различные фундаменты: плита или лента, что лучше или хуже в тех или иных условиях. Однозначно нельзя рекомендовать определенный вид – все зависит от конкретных условий эксплуатации.

Виды ленточного фундамента

Перед тем как приступать к сооружению такого основания, необходимо тщательно рассмотреть его особенности и разновидности. Это позволит правильно подобрать фундамент для сооружения той или иной конструкции. Также это даст возможность правильно провести все необходимые работы. Ленточный фундамент — это не один какой-то способ сделать основание для дома, их существует несколько видов:

Цельнолитой

Монолитный или цельнолитый ленточный фундамент сооружается непосредственно на месте проведения строительства. Для начала сооружается опалубка, в которую укладывается армированный пояс по всей длине. После этого проводится заливка бетона.

Основание представляет собой замкнутый монолитный контур, изготовленный из железобетона. Благодаря этому можно создать цельный каркас, который подходит для любого грунта, в том числе и нестабильного. На таком основании можно легко соорудить загородный дом или каменный забор.

Среди достоинств такой конструкции выделяют простоту возведения и надежность. При этом основание может иметь различную форму. Что касается недостатков, то здесь отмечается большая масса монолитной конструкции.


Цельнолитой ленточный фундамент – бетон заливается за один прием в подготовленную опалубку Источник sazhaemvsadu.ru

Сборный

Для сооружения фундамента используются готовые железобетонные блоки. Из них выкладывается лента нужной формы непосредственно на участке. Их скрепление производится с помощью цементного раствора. Они оптимально подходят для сооружения малоэтажных домов. Приобрести готовые блоки довольно просто, так как их производством занимаются многие заводы.

Среди достоинств стоит выделить простоту сборки, что позволяет значительно сэкономить время на сооружение основания. Но, вместе с этим, сборные конструкции имеют некоторые недостатки. Не цельная структура и потребность в привлечении тяжелой строительной техники снижает популярность данного вида ленточного фундамента.


Сборный ленточный фундамент собирается из готовых плит, а стыки между ними герметизируются Источник kinozavr.info

Мелкозаглубленный фундамент

Данный вид фундаментов в основном используется при сооружении легких построек. Так, это могут быть каркасные дома и конструкции из бруса и бревен. Особенность такого основания заключается в том, что он находится несколько выше уровня промерзания почвы. Поэтому его зачастую используют на менее проблемных грунтах.

Мелкозаглубленные конструкции легко переносят пучение грунта, которое происходит в зимний период

При сооружении особое внимание уделяют гидроизоляции и теплоизоляции. Это позволит защитить основание от негативного действия окружающей среды

К достоинствам мелкозаглубленного основания относят ее невысокую стоимость постройки. При этом нет потребности в проведении сложных земельных работ. Недостатков у него несколько. Прежде всего, стоит отметить, что такую конструкцию можно использовать не на всех типах грунта и для строительства не всех сооружений.


Конструкция мелкозаглубленного фундамента стандартная – просто он заглубляется в грунт не больше чем на 50-70 сантиметров Источник novostroika93.ru

Ленточный фундамент глубокого залегания

Строительство ленточного фундамента данного типа выполняется ниже уровня промерзания грунта. Это дает возможность распределить нагрузку от будущего строения на устойчивый слой почвы. Благодаря этому, фундаменты глубокого залегания используются для строительства многоэтажных домов, которые имеют значительный вес.

Плюсы данной конструкции заключается в том, что они пригодны для строительства тяжелых сооружений. Также есть возможность обустроить цокольное и подвальное помещение. Конечно, для обустройства основания понадобятся значительные физические и материальные затраты. В особенности это касается проведения земляных работ.


Ленточный фундамент глубокого залегания заглублен ниже уровня промерзания почвы – это может быть 1,7-2,2 метра или ниже, в зависимости от региона Источник diagnostika.spb.ru

Полезные рекомендации

При монтаже ленточного фундамента нужно заранее определить качество почвы

Стоит обратить внимание на качество дорог, которые ведут к дому. Если они неровные и в провалах, то и почва будет неоднородная

Также стоит обратить внимание на соседние здания. Есть ли на них трещины.

Особую структуру имеет фундамент, возводимый на пучнистых почвах

Если почва однородная, но в нескольких местах присутствуют глиняные прослойки, то можно траншею выкопать более глубоко и присыпать ее песком. Ленточный фундамент можно произвести своими силами, если учитывать его свойства и точно соблюдать последовательность монтажных работ.

От правильной установки основания зависит долговечность всего строения

Дополнение в свайно-ленточной конструкции

Требования к фундаменту

Главное требование – достаточная несущая способность. Монолитная бетонная призма обязана удерживать в неподвижном положение каждый элемента здания. Несущая способность зависит от ширины и глубины фундамента, а также от типа грунта.

При расчете статистической нагруки следует учесть две группы факторов:

  1. массу дома – вес оштукатуренной стеновой конструкции с перекрытиями, полами, кровлей;
  2. полезную массу – вес предметов обстановки, бытовой техники и всех обитателей.

Толщина стенок бетонной ленты обычно выбирается равной сечению стен здания. СНиПы разрешают уменьшить толщину призмы на 25%. Однако уменьшение не должно идти во вред прочности. Глубина залегания фундамента, качество армирования должны обеспечить уровень несущих характеристик.

Фундамент с уменьшенной стенкой необходимо утеплить. В качестве теплоизолятора можно применять экструдированный пенополистирол: в Московской области толщина изоляции должна быть не менее 80 мм.

К основаниям газобетонных домов предъявляются повышенные требования: ведь газобетон очень чувствителен к изгибающим нагрузкам. Такие нагрузки могут возникнуть под боковым воздействием грунта при пучении.

Чтобы максимально избежать рисков, МЗЛФ для таких домов делают с увеличенным основанием. Это значит, что пятка ленты должна быть шире ее вершины. Добиваются этого одним из двух способов:

  1. бетонному основанию придают форму усеченной пирамиды;
  2. при подготовке траншеи для пятки устанавливают дополнительную опалубку – с более широким интервалом.

Конструкция фундамента свайно-ленточного типа

Конструкция обычного свайно-ленточного фундамента включает в себя мелкозаглубленную ленту, уложенную на вертикальные опорные элементы. Вместе сваи и лента составляют монолитную конструкцию, которую объединяет общий армирующий каркас.

Свайная часть основания может быть обустроена несколькими способами, которые лежат в основе классификации таких фундаментов.

Выделяют следующие их типы:

  • фундаменты на забивных сваях: такие основания монтируются на прочных опорах длиной 6-10 метров с заострённым нижним концом, которые забиваются в грунт; опоры и ростверк могут быть деревянными (как правило – из лиственницы), железобетонными либо металлическими;
  • фундаменты на микросваях: ростверк укладывается на опоры длиной 2-2,5 метра, установленных с шагом 1-1,5 метра. Ввиду малой длины свай такие основания требуют особенно тщательного армирования;
  • буронабивные фундаменты: скважины для опор высверливаются непосредственно в дне траншеи, в которую впоследствии заливают ленточный фундамент; изготовление такого основания требует трудоёмких подготовительных работ (земляных и по вязке армирующего каркаса), однако заливка производится достаточно быстро.

Подготовительный этап

Начать стоит с шурфов или бурения. Главная цель при проведении этого мероприятия – выяснить, какие грунты расположены на участке, а также узнать уровень залегания грунтовых вод. Закладывать фундамент нужно с соблюдением правила: отметка подошвы должна быть как минимум на 50 см выше уровня расположения горизонта воды.

Как правильно делать исследование грунта? Для этого используют два метода:

  • отрывка шурфов (глубоких ям, размеры в плане обычно составляют 1х2 м);
  • ручное бурение.

В первом случае рассматривают почву на стенках ямы. Также проверяют, не пошла ли со дна вода. Во втором варианте исследуют грунт на лопастях инструмента.

После того как определили, какая почва имеется на участке, потребуется найти ее прочностные показатели. Сделать это можно с помощью специальных таблиц.

Таблица несущей способности разных типов грунтов

Стоимость закладки основания под дом может составлять до 30% от сметы на все здание. Чтобы избежать перерасхода средств, нужно выполнить расчет, который позволит найти оптимальные параметры конструкции, которые позволят одновременно гарантировать минимальные затраты, прочность и надежность. Для вашего удобства вы можете воспользоваться онлайн-расчетом.

Технология и особенности заливки фундамента

Технология заливки ленточного фундамента включает в себя несколько стадий, которые обязательно нужно выполнять по порядку:

  • До начала заливки стоит проверить консистенцию бетонной смеси, если она загустела, то ее нужно разбавить водой и тщательно перемешать, пока смесь не станет однородной;
  • После заливки смеси ее обязательно нужно утрамбовывать. Это делается при помощи специального глубинного вибратора. Необходимо это для того чтобы убрать из внутреннего пространства бетона воздушные полости. Если бетон застынет с таким дефектом, то он станет менее прочным и резкие перепады температуры могут легко разрушить его монолитную структуру. Глубинный вибратор можно заменить обычной тяпкой, но ее эффективность намного ниже. После достижения желаемого уровня поверхность выравнивают при помощи мастерка;
  • Бетонная смесь застывает примерно три недели и на всем этом промежутке времени нужно следить за ее поверхностью. Если температура окружающей среды очень высока, то поверхность нужно увлажнять, чтобы устранить появление корки, которая будет мешать нормальному высыханию бетона. Не стоит оставлять поверхность незащищённой при дожде или снеге. Для защиты можно использовать тепличную пленку. Чтобы получить наиболее плотный фундамент, спустя неделю после его заливки наверх нужно положить несколько рядов кирпичей. Это поможет достичь хорошей усадки и убрать все остатки воздуха.

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

  • жёсткость конструкции;
  • высокую ремонтопригодность;
  • простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Зачем нужен арматурный каркас для ленточного фундамента?

Как строительный материал, бетон достаточно хрупок. Его деформация происходит даже при минимальном давлении.

В целом, на фундаментную конструкцию постоянно оказывается неравномерное давление с разных сторон. Следствием этого является образование мест с зонами растяжения и сжатия.

Так вот именно в зонах наибольшего растяжения фундамент и начинает давать трещины, если армирование было проведено неправильно.

Как работает арматура?

Для того чтобы фундаментная конструкция оставалась целостной, её усиливают арматурными прутьями. Внутри бетона формируется металлический каркас, который принимает на себя давление, оказываемое извне.

Если на участке строительства присутствует неоднородность грунта, армирование фундамента обеспечивает необходимую жёсткость конструкции. Таким образом, по фундаменту равномерно распределяется вся нагрузка от здания, и в целом сооружение становится более устойчивым.

Виды

Существует два варианта строительства монолитной ленты:

  • Мелкозаглубленный фундамент. Погружается в грунт на относительно небольшую глубину (чаще всего, 60-70 см), выше уровня зимнего промерзания. Используется на сухих участках с глубоким залеганием грунтовых вод, с плотными грунтами и отсутствием неустойчивых слоев.
  • Заглубленный вариант. Глубина погружения превышает уровень зимнего промерзания. Это позволяет исключить возможность появления нагрузок пучения, направленных снизу вверх. При этом, боковые усилия пучения остаются неизменными и преодолеваются увеличением толщины слоя засыпки пазух.

Выбор технологии производится на основании геологических условий на участке и параметров будущей постройки. Чем выше и тяжелее будет дом, тем сильнее проявляется необходимость строительства заглубленного фундамента.

Уход за бетоном

После заливки раствора и уплотнения поверхность бетона закрывают концами пленки, прикрепленной к внутренним стенкам опалубки. Это делается для того, чтобы предотвратить испарение влаги из застывающего раствора и защитить его от дождя.

Если бетонирование производится в жаркое время года, поверхность регулярно увлажняют, чтобы из-за быстрого испарения воды на фундаменте не образовались трещины.

Демонтаж опалубки производят после того, как прочность бетона составит 30 %. При среднесуточной температуре +20 °С это происходит приблизительно через 3-4 дня. При температуре около нуля необходимо использовать прогрев конструкции.

Сначала демонтируют поперечные бруски, соединяющие щиты, затем снимают распорки, в последнюю очередь – доски. Действуют аккуратно, чтобы на бетоне не появились сколы.

В процессе выполнения работ очень важно придерживаться нормативов и технологии. В противном случае фундамент получится непрочным, и в скором времени потребуется его ремонт или полная замена

Сфера применения и виды ленточного монолитного основания

Выбор конкретного типа основания для будущего здания зависит от множества факторов, основными среди которых выступают вид материала для возведения дома, количество этажей, тип грунта и его свойства, уровень прохождения грунтовых вод и промерзания земли и т.д. Все эти показатели влияют на главный параметр – степень нагрузки несущих конструкций на опору и основание.

Когда строится ленточный монолитный фундамент:

  • Большой вес стен дома из камня, кирпича, бетона
  • Наличие тяжелых перекрытий в конструкции – металлических, железобетонных
  • Наличие неоднородных грунтов на участке для строительства объекта (что, в свою очередь, провоцирует неравномерное распределение нагрузок на основание)
  • Закладка в проект цокольного этажа, гаража, подвала в будущем доме

Фундамент ленточно-монолитный являет собой ровную горизонтальную полосу единой формы с единым значением поперечного сечения. Полоса проходит по всему периметру здания, а также под внутренними стенами. Монолитную конструкцию выполняют из железобетона – раствор заливают в опалубку с собранным арматурным каркасом внутри.

По типу сборки конструкции ленточный фундамент может быть:

  • Монолитный – бетон заливается в опалубку с арматурой непосредственно на объекте.
  • Сборный – составляется из произведенных на заводе блоков, на 25% менее прочный в сравнении с монолитным вариантом.

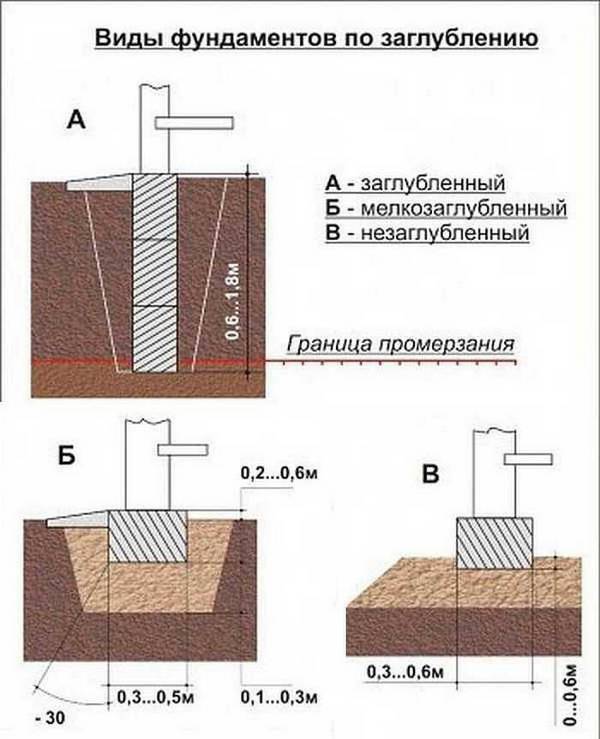

Монолитные ленточные фундаменты по типу заглубления и конструкции:

  • Заглубленный – в грунт уходит 50-70% высоты основания. Данный тип конструкции актуален при возведении коттеджей из разного типа тяжелых материалов. Очень высокая несущая способность дает возможность обустроить в доме хороший цокольный этаж или подвал. Заглубленный фундамент из железобетона предполагает серьезный объем земляных/бетонных работ, поэтому применяется редко.
  • Мелкозаглубленный – самый популярный тип конструкции. Лента заглубляется на 20-30% высоты (обычно на 40-70 сантиметров), идеально подходит для зданий из бруса, железобетонных плит, кирпича, пено/газоблоков. Высокая несущая способность, надежность, минимальные трудозатраты – основные преимущества. Предполагает пролегание уровня грунтовых вод глубже метра.
  • Незаглубленный – предполагает поднятие пояса цоколя, демонстрирует немалую прочность на изгиб. Обычно высота больше ширины, подходит для срубов, бань, сараев, дач.
  • Т-образный фундамент ленточный монолитный (железобетонный) – предполагает уширение подошвы с целью компенсировать боковые смещения. Актуальна конструкция для легких строений, заборов, террас. Обратную засыпку делают песком.
  • Пояс ленточного типа – без заглубления, используется для щитовых, каркасных зданий, с целью повышения опорной поверхности делают ширину больше высоты.

Строительство монолитного ленточного фундамента может осуществляться на грунте любого типа. На супесях, сухих песках, суглинках конструкция проектируется выше уровня промерзания. Средне/высокопучинистые почвы предполагают заглубление на 20-30 сантиметров ниже границы промерзания без дренажа. В случае, когда решают заменять пучинистую почву на непучинистую и выполняют дренаж, фундамент допускается заглублять выше границы промерзания.

Если на участке отмечен высокий уровень грунтовых вод, сначала проводят осушительные мероприятия, так как гидростатическое давление будет деформировать фундамент. В таком случае также можно использовать свайную технологию обустройства основания.
