Как рассчитывается расстояние между сваями в винтовом фундаменте?

Интервал между винтовыми опорами

Равномерность распределения нагрузок напрямую зависит от того, на каком интервале будут располагаться опоры в свайном поле.

На расчеты оптимального интервала влияет несколько важных факторов:

  • тип и характеристики грунта;
  • глубина промерзания почвы;
  • уровень залегания подземных вод;
  • общий вес будущей постройки;
  • конструктивные особенности дома;
  • несущая способность винтовых опор.

Не следует думать, что шаг между винтовыми всегда будет одинаковым. Он подбирается таким образом, чтобы сваи находились в определенных точках, где нагрузка на основание здания или сооружения в дальнейшем будет максимальной.

Как правило, винтовые сваи обязательно устанавливаются в следующих местах:

  • под углами, расположенными по периметру сооружения;
  • по линиям несущих стен, принимающих основную нагрузку;
  • под печами и каминами, а также у входной части постройки;
  • под тяжелым оборудованием, расположенным в доме.

Исходя из этого, подбирается максимально рациональное соотношение между шагом и характеристиками силовых элементов:

  • диаметром сваи;
  • длиной стержня;
  • толщиной металла;
  • шириной лопастей.

Особенности расчета

Определяясь с шагом винтовых свай, следует соблюдать разумные доводы. Слишком большое расстояние между опорами приведет к просадке дома, а маленькое – к перерасходу материальных средств. В связи с этим, специалисты рекомендуют выполнять расчет, учитывающий:

  • фактическую массу надземных конструкций и отделочных материалов;
  • примерный вес мебели и оборудования, включая коммуникационные системы;
  • снеговые и ветровые нагрузки;
  • несущую способность грунта (точное значение принимается по расчету);
  • технические характеристики винтовых свай;
  • коэффициент запаса.

Полезная нагрузка при расчете шага установки свай определяется по соответствующим СНиП или техническим условиям. К примеру, для одноэтажного жилого дома она составляет около 150кг, приходящихся на квадратный метр площади. Показатели снеговых и ветровых нагрузок принимаются по справочникам, в зависимости от региона строительства объекта. А коэффициент запаса, как правило, составляет 1,1-1,25.

Сам расчет требуемого для фундамента количества винтовых опор достаточно прост. Их число и линейные размеры несущих стен в плане оказывают влияние на шаг установки свай. Суммарная нагрузка делится на несущую способность одной металлической опоры. В результате получается требуемое число свай, которые с равным шагом распределяются по периметру ограждающих конструкций дома.

Другой вариант расчета сводится к определению усилий, воздействующих на один погонный метр ростверка. Для этого общая нагрузка делится на длину всех несущих стен, после чего полученный результат еще раз делится на несущую способность выбранных винтовых свай. В итоге получается число опор, требуемых для поддержания одного метра обвязки, находящейся под нагрузкой. Дальнейший расчет сводится к тому, чтобы узнать, с каким шагом следует устанавливать сваи, чтобы фундамент смог выдержать расчетные усилия. Такой способ предназначается для массивных строений.

Несущая способность металлических винтовых свай указывается производителем в технической документации. С приблизительными параметрами можно ознакомиться по таблице.

Следующим после расчета этапом является схематичная расстановка винтовых свай в плане фундамента. Как отмечалось ранее, они в обязательном порядке должны присутствовать в углах, под колоннами и в местах сопряжения несущих стен. Остальные сваи распределяются равномерно между основными опорами. Таким образом выясняется точный шаг между винтовыми сваями.

Наглядные вычисления

Для примера можно взять расчет одноэтажного дома из бруса размером 6*6 метров. Объем древесины вычисляется в зависимости от толщины стен и высоты строения, с учетом крыши. Допустим, что он составляет 20 тыс. кубометров. Число умножаем на вес одного куба древесины (в нашем случае – 800кг). В итоге получаем общую нагрузку 16 тонн. Сюда прибавляем вес кровельных и отделочных материалов (допустим, 2 тонны).

Далее определяем:

  • полезную нагрузку – 36м2*150кг/м2, что составляет 5,4 тонны;
  • снеговую нагрузку – 36м2*120кг/м2, что составляет 4,32 тонны.

После суммирования получаем цифру – 27,72 тонны, которую умножаем на коэффициент запаса – 1,1. В результате, при расчете количества винтовых свай используем показатель нагрузки – 27,72*1,1=30,492т. Приняв за основу сваи диаметром 89мм с расчетной нагрузкой 2 тонны, получаем минимальное число свай – 30,492/2=16 штук, которые равномерно распределяем по внешнему периметру дома. Дополнительные опоры могут устанавливаться, к примеру, для половых лаг.

Для двухэтажного дома полезная нагрузка увеличивается вдвое.

Приведенный расчет не является точным. В каждом конкретном случае возникают дополнительные усилия, появляются внутренние несущие конструкции, столбы, оборудование и т.д. Нередко отделочные материалы значительно увеличивают массу дома. Все нюансы должны учитываться в индивидуальном проекте, устанавливающем шаг фундаментных опор.

Что следует учитывать при расчете

Определяя минимальное расстояние между винтовыми сваями, следует принимать во внимание следующие показатели:

  • форма будущего фундамента;нагрузка и ее характеристики;тип грунта.

Определяющим при расчете количества является их распределение по подошве ростверка. Всего выделяют 2 основных типа – рядный и шахматный.

В первом варианте опоры ввинчиваются по рядам параллельно с гранями ростверка. В этом случае расстояние будет определяться от точки до точки.

В шахматном несколько иная схема расположения, где трубы ставятся по диагонали от углов ростверка, соответственно, в за единицу принимается промежуток по рядам, а не по точкам.

Важно! Лучше делать меньший промежуток для увеличения прочности основания. Чем больше расстояние, тем более неустойчивой является вся конструкция

Свайное поле формируется всегда по прямым линиям.

Хаотичное расположение, даже частое, приводит к образованию крена строения, что чревато деформацией. Допускается неравномерное расстояние в междурядье или по точкам, что обуславливает неравномерную нагрузку – балкон, пристройка, усиление фундамента и т. д.

Универсальным показателем расчета максимального расстояния между сваями является 6D, где D – диаметр сваи. Категорически запрещено превышать данный параметр.

Если такое допустить, это будет не свайное поле, а отдельно стоящие сваи, каждая из которых будет получать критические нагрузки. Как следствие, сперва разрушается ростверк, после чего происходит обрушение дома. Так, например, максимальное расстояние между винтовыми сваями 108 не должно быть более 648 мм.

Точные значения зависят не только от диаметра трубы, но и от характеристики грунта. В любом случае, этот показатель не должен быть более 3 метров.

Итак, что учитывается при расчете свайного поля:

  • масса строения – в расчет принимается не только масса самого дома с учетом материала, потолков и стен, но и оценочный вес обитателей, меблировки и сантехники, снега, ветра и т.д.;определение количества труб с учетом площади дома, порядка расположения, дополнительной нагрузки;определение точек опоры – сваи всегда располагаются по всем углам, под несущими стенами, перегородками, балконами и точками пересечения.

Важно! Нагрузка на каждую сваю и на все поле должна быть равномерно, соответственно, промежутки по возможности должны быть одинаковыми. От шага установки винтовых свай зависит, насколько надежным будет фундамент дома

Вес строения переносится на опоры, посредством которых нагрузки передаются на грунт, поэтому правильным считается предположение о том, что чем больше винтовых свай будет располагаться под домом, тем меньшее давление они будут оказывать на грунтовое основание. Таким образом, можно сделать вывод, что шаг между фундаментными опорами напрямую зависит от общей массы здания, включающей полезные и временные нагрузки

От шага установки винтовых свай зависит, насколько надежным будет фундамент дома. Вес строения переносится на опоры, посредством которых нагрузки передаются на грунт, поэтому правильным считается предположение о том, что чем больше винтовых свай будет располагаться под домом, тем меньшее давление они будут оказывать на грунтовое основание. Таким образом, можно сделать вывод, что шаг между фундаментными опорами напрямую зависит от общей массы здания, включающей полезные и временные нагрузки.

Винтовые сваи: особенности конструкции

Конструктивно винтовые сваи под фундамент представляют собой толстостенные стальные трубы, которые в основании оборудованы винтом-резьбой для ввинчивания в грунт. При вкручивании в почву спиральные лопасти уплотняют ее и способствуют прочной фиксации опорной сваи в ней. Внутреннюю полость труб после установки опытные строители рекомендуют заполнять бетоном.

Размеры и нагрузка

Стандартные размеры свай под винтовой фундамент:

  • диаметр – 100-300 мм;
  • длина – до 2500 мм.

Рисунок 3. Конструкция свайно-винтового фундамента

В зависимости от диаметра одна свая может воспринимать нагрузку порядка 4-8 т. Обязательное условие при монтаже этого типа основания – ввинчивание свай ниже глубины промерзания грунта, поэтому оптимальная длина изделий подбирается с учетом этого уровня на местности, где предполагается строительство здания.

Наращивание свай

Конструкцией свай предусмотрена возможность их наращивания, поскольку не всегда стандартной длины достаточно для обеспечения необходимого уровня. Особенно актуально это при строительстве домов на склонах, где перепады высоты могут значительно превышать 2,5 м.

Наращивание выполняется путем сварки – 2 сваи стыкуются между собой с предварительным насаживанием отрезка трубы немного большего диаметра, которая впоследствии приваривается к нижней и верхней опоре.

Фото 4. Наращенные винтовые сваи

Верхняя часть сваи после заливки бетоном, как правило, перекрывается стальным оголовком или «пяткой» в простонародье, которая тоже приваривается к металлической трубе.

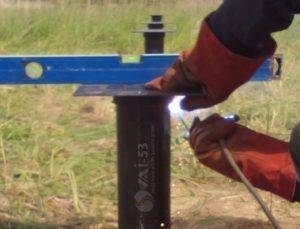

Фото 5. Приваривание оголовка к винтовой свае

Срок эксплуатации винтовых свай

Гарантийный эксплуатационный ресурс свай под фундамент для дома, который предоставляет большинство подрядных организаций, обычно составляет 50 лет.

Фото 6. Свая, демонтированная с маяка, возрастом более 300 лет

Фактический срок службы может быть гораздо больше – все зависит от условий эксплуатации и характеристик используемого для их защиты антикоррозийного состава.

3.2. Заливка скважин. Армирование свай фундамента

Перед заливкой бетоном каждая из скважин армируется. Арматура раскладывается продольно по всей длине сваи. Для каждой из столбовых опор достаточно 4-6 прутьев диаметром 12-10 мм. Для придания устойчивости каждая из арматур предварительно сваривается между собой проволокой. Получается своеобразный каркас (закладная), который вставляется в подготовленную скважину. Арматура обязательно должна выступать над сваей – ее длина должна быть такова, чтобы сцепление с ростверком было достаточным. Расстояние от стен скважины (в случае установки опалубки – от стен опалубки) до прута – не менее 5 см.

Во избежание появления воздушных карманов бетонирование должно осуществляться послойно по 25-30 см. Каждый последующий слой плотно утрамбовывается лопатой-штыковкой или вибратором. Чтобы не допустить швов на стыках, заливка каждого последующего слоя производится до высыхания предыдущего.

Порядок создания проекта

Последовательность инженерных расчетов в ходе планирования силовой конструкции:

  1. Оценка гидрогеологического состояния участка, в том числе определение несущей способности почвы. На основе полученных данных выбирают тип сваи, удовлетворяющий заданным условиям, между винтовыми, забивными, буронабивными и комбинированными изделиями.
  2. Сбор действующих нагрузок на фундамент (длительных, кратковременных, особых).
  3. Определение глубины заложения фундамента с учетом уровня промерзания почвы.
  4. Выбор оптимальной длины конструктивных элементов.
  5. Вычисление несущей способности одной свай по отношению к расчетному сопротивлению почвы.
  6. После предварительных расчетов проводят пробное испытание по технологии динамической нагрузки или методом статистического зондирования. Испытание проводится непосредственно на строительной площадке с пробным погружением сваи.
  7. Определение потребности в сваях (расчет их количества). Сопоставляют фактическое давление на фундамент с грузоподъемностью одной опоры. После этого выбирают схему свайного поля, учитывая регламентированное значения шага по СП 24.13330.2011.
  8. Определение степени использования несущей способности фундамента.
  9. Расчет конечной осадки свайной конструкции.
  10. Оформление проекта.

Особенности разработки плана для основания на железобетонных забивных сваях

При проектировании фундамента с использованием железобетонных силовых элементов в ходе расчета грузоподъемности одной сваи учитывают не только сопротивление почвы под опорной площадью основания, но и давление к вертикальным стенкам опоры со стороны грунта.

Формула для определения несущей способности ж/б опоры:

  • Y_cr — коэффициент общих условий работы почвы;
  • F_df – сопротивление слоев почвы под опорной площадью сваи;
  • F_dr – сопротивление грунта к боковым стенками опоры.
  1. R – расчетное сопротивление грунта на участке,
  2. А – площадь опорной поверхности.
  • U — периметр сечения опорного столба;
  • F_i – сопротивление отельных слоев почвы к боковой поверхности сваи;
  • H_i — толщина слоев почвы, которые взаимодействуют со стенкам опоры.

Требования санитарного контроля

Правилами СНиП контролируется необходимый этап срезки экологически чистого плодородного слоя перед разметкой свайного поля. В дальнейшем почва используется для рекультивации сельскохозяйственных земель и озеленения района.

Допускается не снимать плодородные слои, если:

  • его высота менее 10 см;
  • на заторфованных и заболоченных участках;
  • почва с низким плодородием.

В соответствии с требованиями санитарного контроля на участках, где по данным экологических исследований имеются выделения из почвы газа радона, торина или метана, необходимо реализовать мероприятия:

  • по снижению концентрации газов;
  • для изоляции соприкосновения конструкций с грунтом.

Факторы влияющие на шаг винтовых свай

Шаг свай под каркасный дом – это переменная величина. Она может достигать 3 м, но чаще всего из-за особенностей почвы уменьшается до 1,5 м и менее. Шаг рассчитывают согласно нескольким факторам:

  • длина и диаметр опор;
  • несущая способность почвы;
  • климат;
  • периметр здания.

Исходя из всех этих факторов, проводят точный расчет расстояния между винтовыми опорами. Точность важна по 2 причинам:

  • если расположить опоры чересчур редко – стены будут проседать из-за недостатка несущей способности;
  • чересчур часто – потратятся лишние стройматериалы.

Несущая способность грунта

Расстояние между сваями достаточно сильно зависит от . А эта способность, в свою очередь, зависит от 3 факторов:

  • тип грунта;
  • коэффициент пористости (плотность);
  • уровень грунтовых вод.

Последний параметр – самый важный. Почва одного типа и с одинаковой плотностью может обладать совершенно разной несущей способностью в зависимости от того, влажная она или сухая. Разница может быть в 2 раза или даже более.

Несущую способность (также называется расчетным сопротивлением) самых распространенных грунтов можно узнать из таблицы.

Тип почвыНесущая способность сухого грунта, кг/см2Несущая способность влажного грунта, кг/см2
Глинадо 6от 1 до 3
Суглинок3от 1 до 2,5
Супесь3от 0,7 до 2
Мелкий песок (песчинки менее 0,1 мм в диаметре)31
Средний песок (от 0,1 до 1 мм)41
Крупный песок (от 1 до 2 мм)от 4 до 5от 4 до 5
Гравелистый песок (от 2 до 5 мм)55
Щебень или гравий55

Но чтобы определить, на каком расстоянии ставят винтовые сваи, одной таблицы недостаточно – нужны геодезические измерения. Вызов специалиста на участок планируемого строительства поможет определить уровень грунтовых вод и плотность грунта, а затем – точно рассчитать его несущую способность.

Длина сваи

Здесь всё довольно просто. Чем длиннее сваи – тем глубже их вкапывают в землю. Поэтому они справляются с нагрузкой побольше. Когда делается свайный фундамент – расстояние между сваями зависит от их длины. А ее, в свою очередь, определяют особенностями грунта:

  • если почва высокопрочныа, с хорошей несущей способностью, то нужны сваи короче 2,5 м;
  • на пористых типах почвы длина может достигать и 4 м.

Шаг свай коррелирует не только с их длиной, но и с диаметром. Нагрузка на опору зависит от обеих характеристик, но высчитывать ее самостоятельно не приходится – ее указывает производитель.

Диаметр свай

Расстояние между винтовыми сваями также напрямую связано с их диаметром. В таблице указаны примерные расстояния. Чтобы рассчитать более точно, нужно обращаться к особенностям почвы.

Тип постройкиДиаметр (без лопастей)Расстояние
Небольшое ограждение57 ммот 0,5 до 2 м
Забор или небольшая техническая постройка76 ммот 1 до 3 м
Одноэтажный каркасный дом, большой тяжелый забор, беседка или гараж, дом из двойного бруса.89 ммот 2 до 4 м
Дом из бруса или оцилиндрованного бревна, двухэтажный каркасный или каменный дом108 ммот 2 до 5 м
Нефтяная скважина, ангар или линия электропередачбольше 108 мм (рассчитывают в частном порядке)для каждой постройки определяют отдельно

Особенности самостоятельного строительства

Устройство фундамента из буронабивных составляющих несложно при строительстве своими руками.

Ручным буром нужного диаметра выполнят скважину в 2 — 3 метра глубиной. Буронабивная основа может получаться сечением от 15 до 40 см. Технология ТИСЭ дает возможность применить специальный фундаментный бур для получения скважины Ø 20 см с уширением на дне 40 см, 60 см возможно применение таких буров на приводных механизмах.

Для уверенного прохождения в твердый слой залегающих пород, скважину бурят ниже уровня промерзания, где слои уплотнены. У средних, сухих грунтов несущая способность составляет 6 кг/см². Посмотрите видео, как рассчитать расстояние между сваями и разместить их.

Существенный плюс изготовления железобетонных составляющих при строительстве в одиночку –возможность приготовления малых объемов бетона для каждой заливки. Другие виды фундаментного устройства требуют единовременно гораздо большего количества готового раствора.

Потребность материалов для получения изделий с заданными свойствами видна из таблицы:

Таблица потребности материалов

Размещение опор в плане

Правильное размещение свай необходимо, чтобы сохранить целостность каркасного дома и избежать просадки. Особенно это касается сложных проектов: проекты двухэтажных домов, здание со стенами неправильной формы и т. д. Главное правило: нагрузка должна распределяться равномерно.

Расположение опор дома бывает четырех типов:

  • Одиночное. Сваи располагаются на равном отдалении одна от одной по углам строения, под несущими стенами, и под вертикальными стойками каркасника;
  • Ленточное. Этот тип свайно-винтового фундамента способен выдерживать более высокие нагрузки. Опоры располагаются, как при одиночном типе фундамента, только укорачивается шаг между ними;
  • Кустовое. Подразумевается хаотичное размещение опор под основание дома. Они монтируются кустами, больше всего свай располагается в зонах с самой высокой нагрузкой (например, под комнатой с тяжелым оборудованием). При таких условиях шаг между опорами не играет роли, главное чтобы они было по всему периметру плиты;
  • Сплошное (по-другому, свайное поле). Такой тип фундамента актуален для местности с неустойчивым земляным покровом и для тяжелых каркасных зданий. Сваи располагаются сеткой по всему периметру строения. Максимальный шаг — 1 м.

Варианты размещения свай и их назначение

Правильное размещение свай необходимо, чтобы сохранить целостность каркасного дома и избежать просадки. Особенно это касается сложных проектов: проекты двухэтажных домов, здание со стенами неправильной формы и т. д. Главное правило: нагрузка должна распределяться равномерно.

https://www.youtube.com/watch?v=mQmAwgt_LmY

Расположение опор дома бывает четырех типов:

  • Одиночное. Сваи располагаются на равном отдалении одна от одной по углам строения, под несущими стенами, и под вертикальными стойками каркасника;
  • Ленточное. Этот тип свайно-винтового фундамента способен выдерживать более высокие нагрузки. Опоры располагаются, как при одиночном типе фундамента, только укорачивается шаг между ними;
  • Кустовое. Подразумевается хаотичное размещение опор под основание дома. Они монтируются кустами, больше всего свай располагается в зонах с самой высокой нагрузкой (например, под комнатой с тяжелым оборудованием). При таких условиях шаг между опорами не играет роли, главное чтобы они было по всему периметру плиты;
  • Сплошное (по-другому, свайное поле). Такой тип фундамента актуален для местности с неустойчивым земляным покровом и для тяжелых каркасных зданий. Сваи располагаются сеткой по всему периметру строения. Максимальный шаг — 1 м.

Согласно требованиям СНиП, минимальным расстоянием между двумя соседними винтовыми сваями является двойной диаметр лопастей. То есть, если имеются опоры с лопастями 30 см, минимальным расстоянием между ними будет 60 см.

Необходимо учесть, что это расстояние между лопастями, то есть при разметке, отмечая оси свай, следует считать не 2, а 3 диаметра. Максимальное расстояние определяется отношением веса дома к количеству свай.

Необходимо учитывать материал и сечение ростверка, чтобы не получить излишнюю подвижность балок в центральной части каждого пролета. По всем расчетам максимум всегда определяется как 3, в некоторых случаях — 3,5 м.

Выходить за пределы этих значение нельзя, это создаст угрозу конструкциям дома.

Правильное размещение свай – основа целостности и долговечности фундамента и всего строения. При расстановке опор, согласно оказываемой нагрузке, удается избежать критических зон, угрожающих просадке свай и отдельных частей дома. Если здание обладает сложными контурами, размещение опор требует особого внимания.

С этой целью разработано несколько основных методик.

  • Одиночное размещение. Сваи устанавливаются под опорами каркасных конструкций, в угловых стыках стен и под всеми несущими элементами. При этом их интервал не может быть более 3 метров.
  • Ленточное размещение. Сваи располагаются под несущими стенами с тем отличием от одиночного типа, что интервал их расположения заметно уменьшается и часто составляет всего полметра. Такая методика используется при необходимости выдерживать большую нагрузку (например, тяжелый 2-х или 3-х этажный дом).
  • Кустовое размещение. Такой тип необходим для поддержания тяжелых одиночных или групповых конструкций. Определенного шага для этого типа нет, так как часто сваи размещаются близко друг к другу в хаотичном порядке, соответствующем оказываемой нагрузке. Их размещение напрямую зависит от расчета зон давления. Единственное условие – элементы должны присутствовать по всему периметру и площади плитного фундамента, для которого они являются опорами.
  • Сплошное размещение или свайное поле. Опоры устанавливаются повсеместно под площадью плитного фундамента, шаг – примерно 1 метр. Такая методика используется для массивных строений или на грунтах со слабой несущей способностью.

Важно! Сваи обязательно должны равномерно располагаться по всему строению. Находиться по внешним и внутренним углам, под несущими стенами. Предлагаем ознакомиться Как правильно класть вагонку в бане

Предлагаем ознакомиться Как правильно класть вагонку в бане

Расстояние между сваями также обусловливается длиной ростверка, так как он должен обоими концами ложиться на оголовок опоры. Это не берется в учет, только если монтируется бетонный ростверк.

Немного сложнее рассчитывать размещение опор для плитного фундамента. Как правило, для этого используется специальная проектная документация. Но принцип размещения опор не меняется: их располагают под несущими стенами и колоннами каркасника.

Обрезка свай и формирование ростверка

По окончании закручивания всех свай, можно переходить к следующему этапу их монтажа – обрезке хвостовиков. Высоту обрезки определяют условия местного климата. Там, где зимой стоят снега или высоко поднимается вода, цокольная часть дома, которую и образуют верхушки свай, может превышать и 1,5 м. Но меньше 20 см она быть не может.

В соответствии с необходимой высотой, концы свай обрезаются после предварительной разметки, которую очень удобно выполнять лазерным уровнем.

Разметка лазерным уровнем Источник bibliostroy.ru

Зафиксировать эту метку можно очень просто: наклеить в этом месте малярный скотч и прямо по нему отчертить линию обреза маркером. По ней будет очень удобно производить резку, и не надо пользоваться хомутами.

Перенос отметки на сваю Источник bibliostroy.ru

Резку выполняют при помощи болгарки с отрезным диском по металлу.

Обрезка сваи Источник bibliostroy.ru

Порядок выполнения работ

Погрешность при перенесении разметки с бумаги на объект не должна превышать 2 – 3 см

Монтаж свайного фундамента идентичен вне зависимости от выбранного метода внедрения. Прежде всего, определяется участок, на котором не должно находиться магистральных коммуникаций (водопровод, газопровод, канализация, линии электропередач, линии связи). После этого необходимо произвести разметку. Погрешность для данной ситуации допускается не более 2 – 3 см. Она полностью должна совпадать с проектом, предварительно составленным на бумаге.

Устанавливать опоры рекомендуется в подготовленные ямки глубиной 15 – 30 см. В каждой свае есть специальное отверстие для установки лома, который при вкручивании будет играть роль рычага. После того, как он вставлен, на него надевается труба сечением не более 50 мм, начинается ввинчивание.

Что характерно этому методу, при увеличении длины трубы давление на сваю будет уменьшаться. Обороты делаются в противоположном направлении оси сваи, при этом за один пройденный круг она должна погружаться в грунт на 15 – 20 см.

Отклонения от заданной вертикали строго контролируются и при малейших изменениях корректируются. Нужно учитывать, чем глубже винтовые сваи погружены в землю, тем сложнее выправить их наклон.

Глубина погружения свай в грунт зависит от особенностей почвы, климатической зоны

Расчёт глубины вхождения опоры в землю подлежит подробному вычислению. При этом учитываются региональные климатические особенности региона, в котором расположен земельный участок, расположению русла подземных вод, архитектурным и конструктивным особенностям строящегося здания.

Если планируется выполнять все работы самостоятельно без обращения к услугам специалистов, чтобы получить более точный и правильный расчет, придётся воспользоваться услугами геодезистов – архитекторов. Они сделают анализ грунта, составят точный план земельного участка, определят все интересующие величины и дадут профессиональные советы по поводу глубины установки и расстояния между сваями.

Особенности расчета

Оптимальный шаг между сваями рассчитывается еще на этапе создания проекта. От этой величины зависят технические параметры, прочность и долговечность фундамента. Соблюдение правильного интервала позволяет избежать просадки здания в случае, если опоры будут расположены слишком далеко друг от друга, и дополнительных расходов при их чрезмерно близком размещении.

При расчете расстояния между опорами учитывают специфику почвы и вес сооружения

Важно, чтобы все элементы конструкции равномерно опирались на точки распределения веса в фундаменте – свайные опоры

Полезная нагрузка свай определяется СНиПами или ТУ. В среднем, одна опора может выдерживать до 2 тонн веса. Однако каждый случай индивидуален, и для всех видов застройки необходимо выполнять отдельный расчет с учетом типа сооружения и особенностей грунта.

Анализ грунта

Возведение любого сооружения начинается с исследования почвы на участке, планируемом под застройку. Проведение анализа грунта позволит установить его тип, структуру, сократить риски строительства и определиться с глубиной заложения свай. Также на основании полученных данных выбирается вид фундамента.

В соответствии со строительными правилами и нормами, для анализа грунта выполняют:

  • пробное бурение;
  • забор и лабораторные исследования состава почвы и грунтовых слоев.

Опытный специалист способен определить состояние почвы визуально. Однако для получения достоверных данных о несущей способности грунта необходимо точное исследование.

Пробное бурение достаточно выполнить на глубину 2 м. Если на 0,5 м прочность грунтового слоя высокая, сваи ставятся на 2,5 метра. Если низкая – необходимо заглубляться до 4 метров.

Несущая способность почвы – важный показатель, который необходимо учитывать при расчете расстояния свай. Зная данный показатель грунта, можно вычислить, какую нагрузку способна выдержать 1 опора.

Анализ веса и конструкции здания

Особенности будущего здания – один из ключевых параметров, который следует учитывать при расчете расстояния между опорами. Общий вес нагрузки на фундамент складывается из следующих величин:

  • вес дома – предполагаемый вес конструкции с учетом отделочных материалов, мебели;
  • предполагаемый максимальный вес снежного настила в зимний период;
  • ветровая нагрузка;
  • эксплуатационная нагрузка.

Вес снежного настила зависит от региона, в котором предполагается осуществить застройку. Для каждой области он определен нормативом, также, как и показатель ветровых нагрузок. Показатель снеговой нагрузки рассчитывается по формуле: вес снежного настила = пласт снега на 1 кв.м. х S поверхности крыши.

Эксплуатационная нагрузка зависит от типа сооружения и определена ГОСТом. Для промышленных объектов она составляет 200 кг/м.кв., для жилых сооружений — 150 кг/м.кв. Повышение эксплуатационной нагрузки требует применения большего количества свай при закладке фундамента и уменьшения расстояния между ними.

Выбор свай

Выбор свай определяется конструкцией сооружения, типом грунта и коэффициентом нагрузки.

В зависимости от материала, из которого изготовлены сваи, различают деревянные, бетонные или железобетонные и металлические опоры.

  • сваи из дерева используются очень редко ввиду их недолговечности и сравнительно невысокой несущей способности. Чаще в строительстве применяются бетонные или металлические сваи;
  • железобетонные сваи используются в строительстве больше благодаря прочности и способности выдерживать высокие нагрузки;
  • металлические опоры изготавливаются из стальных труб разного диаметра, и способны выдерживать более интенсивные нагрузки в сравнении с деревянными вариантами. Они применяются при строительстве на участках со сложным для забивки грунтом. Самый распространенный тип металлических опор – винтовая свая, применяемая при различных видах почвы, для возведения жилых построек, каркасных домов, дачных сооружений.

Характеристики оснований играют существенную роль при формировании несущей способности фундамента. Средняя длина свай, представленных на строительном рынке, варьирует в диапазоне от 0,5 до 11,5 м. Важным параметром является и диаметр опор – от 57 мм и выше. Чем больший диаметр имеет основание, тем выше его несущая способность. Например, при показателе в 76 мм свая выдерживает нагрузку в 3 тонны, в то время как при диаметре в 108 мм несущая способность увеличивается до 5-7 тонн.

Применение фундамента на винтовых сваях

Свайно-винтовой фундамент (СВФ) нетребователен к характеристикам грунта и особенностям ландшафта. Он идеально подходит для установки на местности, где плотные несущие грунтовые слои находятся гораздо ниже отметки поверхности.

Также винтовые сваи выбираются при строительстве зданий на:

  • склонах;
  • сильно обводненных почвах;
  • торфяных грунтах;
  • местности, постоянно заливаемой паводком;
  • пучинистых почвах;
  • подвижных и плавающих грунтах.

Фото 2. Бревенчатый дом на склоне, строящийся на свайном основании

Свайные основания сооружаются даже вблизи пролегания разнообразных инфраструктурных коммуникаций и возле деревьев с густой корневой системой, поскольку они не являются преградой для их установки.

3.1. Разметка и бурение скважин под сваи.

После расчистки и выравнивания участка на месте будущего фундамента делается разметка: с помощью натягивания нитей определяется на местности местоположение внутренних и внешних границ ростверка. Опоры, к которым крепится натянутая разметочная веревка, лучше вывести за периметр будущего фундамента, так, чтобы углы будущего фундамента образовывались в местах пересечения натянутых нитей.

Далее, место каждой опоры обозначается с помощью арматуры или деревянных кольев. Можно просто сделать небольшую лунку на месте будущей сваи и пролить ее водой: своего рода «маркер». Сваи обязательно устанавливаются по всем четырем углам будущего фундамента, а затем от каждого угла отмечается необходимое расстояние до следующей, при этом опоры обязательно должны устанавливаться в месте пересечения стен.

Слишком часто расставленные опоры значительно увеличат материальные затраты на их возведение. Редкое же их расположение может привести к существенной деформации ростверка, а затем и к появлению трещин в несущих стенах.

После завершения работ по разметке будущих свай, строительная нить, служившая разметкой границ будущего ростверка, убирается с опор, и производятся работы по бурению скважин под сваи.

Факторы, влияющие на длину опор

От правильного определения длины свай зависит крепость будущей конструкции, и если эти важные элементы фундамента окажутся короткими, дом может просесть под своей тяжестью после его введения в эксплуатацию. Длина свай определяется с учетом анализа грунта и ландшафта, а именно:

  1. Плотность почвы.
  2. Перепад высоты между разными точками участка.

Плотность грунта

Глубина погружения опоры

Анализ грунта лучше всего проводить на основании геологических исследований местности. Если исследования характеристики грунтов не проводились на данной территории, то можно воспользоваться упрощенным методом выяснения его плотности.

Итак, нужно выкопать неглубокую канаву (до 1 м) в нижней точке участка. Если на такой глубине залегания вы увидите глинистую массу или песок, то выбор лучше сделать в пользу свай, длина которых достигает 2,5 м. В том случае если вы обнаружите породы с низкой плотностью (торф), плывун или грунтовые воды, придется продолжить углубление до тех пор, пока не дойдете до твердых пород. Здесь устанавливаются сваи, длина которых равна длине бура.

Перед вами таблица плотности и несущей способности различных почв.

Вид грунтаПлотный грунтГрунт средней плотности
Песок (крупная фракция)65
Песок (средняя фракция)54
Супесь (в сухом виде)32.5
Супесь пластичная (влажная)2.52
Песок (мелкая фракция)43
Песок влажный (мелкая фракция)32
Глина62.5
Глина влажная41
Суглинок32
Суглинок влажный31
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
