Обратный клапан для воды

Особенности конструкции

Конструктивное исполнение любого обратного клапана не изобилует наличием сложных деталей. Вне зависимости от типа устройства, оно состоит из трёх обязательных элементов:

• Пластиковый или металлический затвор с уплотнителем из силикона или резины.
• Пружина, обеспечивающая ход затвора. Несмотря на малые размеры, выполняет очень важную функцию, поэтому, как правило, производится из высококачественной стали.
• Корпус устройства.

Чтобы избежать негативного воздействия агрессивных химических сред (минеральных солей, соединений серы, марганца, железа и т.п.), в той или иной концентрации растворенных в любой водной среде, поверхность затвора подвергается дополнительной защите. Защитный слой наносится на деталь гальваническим методом.

Некоторые модели клапанов могут быть оборудованы дополнительными элементами для упрощения монтажа водопроводной сети: краном Маевского для возможности стравливания воздуха из системы, а также дренажным отверстием, позволяющим легко сливать жидкость, скопившуюся в трубе.

Рекомендуем ознакомиться: Особенности устройства крана-буксы для смесителя, самостоятельная замена и ремонт устройства

Назначение и принцип работы клапана

Обратный клапан, как и любое устройство для системы водоснабжения, устанавливают с целью защиты сети от каких-либо изменений параметров потока. Проще говоря, чтобы вода подавалась постоянно, без остановок и перерывов, в нужном объеме.

Более узкое назначение клапана – организация перемещения воды в одном направлении и препятствие ее возвратному движению.

Задачи, которые решает установка такого клапана на насосную линию:

стабилизирует давление и напор воды при перемещении из скважины или колодца;
организует подачу воды в нужном направлении – от источника к потребителю;
сохраняет магистраль постоянно заполненной;
защищает оборудование от скачков давления, форс-мажорных ситуаций и внепланового ремонта.

Принцип действия зависит от вида и конструкции клапана. Рассмотрим его на примере устройства, предназначенного для врезки в трубу.

Основными элементами конструкции обратного клапана являются две рабочие детали: седло и запорный элемент. Для возврата запорного элемента в первичное положение предназначена пружина.

Принцип действия обратного клапана прост. При течении жидкости в прямом направлении, от источника к внутренним сетям, тарелка клапана смещается внутри корпуса, открывая зазор для воды. Если происходит передвижение жидкости в обратном направлении, запорный элемент плотно прижимается к седлу и полностью перекрывает проходное сечение.

Без обратно-запорной арматуры при выключении насоса жидкость, согласно законам гидродинамики, отправилась бы обратно в скважину или колодец.

Установка обратного клапана в основную магистраль

Установка обратного водного клапана на трубопровод в доме производится после насоса (если он присутствует) и после . Стоит отметить, что тактика монтажа во многом зависит от того, какой тип конструкции был вами подобран. Ознакомьтесь с принципом установки клапанов в фото.

Для металлических муфтовых вариантов можно использовать резьбовые соединения или сварочный аппарат. Оба варианта фиксации отличаются надежностью. Специалисты не отмечают высокой надежности в подобных установках, но тем не менее они считаются весьма функциональными.

С целью установить межфланцевый механизм, предусматривается технология его закрепления между двумя пластинами в трубопроводе

Обратите внимание, что пластины должны быть приварены к трубам отдельно, кроме чего такой монтаж практикуется и для насоса, но все крепления осуществляются строго после водомерного счетчика

Шаровый обратный клапан представляет собой фланцевую разновидность, в котором установлен шариковый рабочий способ затвора

Крепить его можно только в подходящих условиях, а также важно соблюдать рабочее устройство обратного клапана для воды

Актуальность вопроса водоснабжения частных домов
Для любого дачника или же владельца частного дома решение вопроса с водоснабжением является приорите…

Клапан – это приспособление, которое создает временное препятствие потокам жидкостей или газов в разнообразных системах и устройствах. Дроссель в газовой плите, ниппель в автомобильной или велосипедной покрышке для ножного насоса, заглушка в надувном матрасе или вентиль бурового насоса – это лишь малый список сфер применениям клапанов.

Давайте рассмотрим это устройство подробнее.

Основные задачи

Водяной клапан обычно используется одновременно с поверхностными насосами при организации систем индивидуального водоснабжения.

Назначение запорной арматуры:

1. Стабилизирует давление. В домах холодное и горячее водоснабжение проходит по разным трубам и из-за разницы давления холодная вода может не выдавливаться в смеситель. Это препятствует нормальной регулировке температуры. Обратный возвратный клапан стабилизирует высокое давление, позволяя настраивать температурный режим.
2. Защищает трубопровод от перепадов давления и гидравлических ударов, а непосредственно водопровод — от непредвиденных ситуаций и последующего ремонта.
3. Не допускает обратной циркуляции воды.

Материалы, маркировка, размеры

Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно. Нержавейка, безусловно, лучше, но выходит из строя обычно не корпус, а запорный элемент. Вот к его выбору и стоит подойти внимательно.

Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.

Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала

Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.

Что указывается в маркировке

Несколько слов о маркировке обратного клапана. В ней указывается:

• Тип
• Условный проход
• Условное давление
• ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.

Возвратный клапан для воды: маркировка по ГОСТу

Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр.

Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.

На что еще обратить внимание

С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.

Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.

Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки

Не забывайте про стрелку, которая указывает направление движения воды

Не забывайте про стрелку, которая указывает направление движения воды.

Размеры обратных клапанов на воду

Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т.д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.

Каждая фирма выпускает обратные клапаны для воды нескольких размеров

Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.

Как проверить

Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.

Как проверить обратный клапан: дунуть в него и проверить гладкость

Выбор устройства для обслуживания домашнего трубопровода

При покупке защитного механизма для монтажа в водопроводе, следуют руководствоваться несколькими параметрами, тогда установка будет радовать своими эксплуатационными особенностями хозяина. Предлагаем вашему вниманию несколько простых правил.

Перед покупкой изучите особенности конструкции и соединительного элемента клапана

Важно полное соответствие диаметру на трубопроводе. В современных домашних условиях все стараются использовать муфтовые варианты, так как именно путем соединения собирается большинство водопроводных систем.
Проанализируйте принцип работы обратного клапана

Если сами в этом не разбираетесь уточните у продавца или имеющейся документации к изделию, если оно фирменное. При наблюдении некоторых нарушений или неисправностей откажитесь от покупки.
Если появилось требование купить межфланцевый, фланцевый или шаровый механизм для насоса или других технических целей обязательно сопоставьте их возможности с особенностями среды, в которую они будут закреплены.
Материал изготовления должен быть выбран, опираясь на технические характеристики водопровода: пластиковый подойдет для полипропиленовых конструкций. Если обратный клапан необходим для горячего трубопровода, лучше выбрать приспособление из прочного металла, так как многие пропиленовые конструкции не выдерживают высокие температуры.
Отличной альтернативой для всех непрочных конструкций считаются именно латунные изделия. Они обладают высокой защитой от механических и температурных деформаций, а также в конструкции имеют шариковый способ действия (не во всех моделях).

Устройство клапанов разных типов

Выбор и установка обратного клапана на воду зависит от его конструктивных особенностей. Клапан для воды может принадлежать к таким типам, как:

Клапан обратный пружинный муфтовый

Корпус устройства представляет собой два цилиндра, объединенные резьбовым соединением. Золотник состоит из пластмассового толкателя, пары тарелок и упругой прокладки. Нормальное положение затвора – закрытое, при подаче напора жидкости и достижения им заданного значения он отжимает пружину, и клапан на воду открывается. При падении напора пружина возвращает золотник на место, закрывая затвор.

Поворотный лепестковый

Золотник в этом варианте выполнен не осевым, а поворотным, причем ось размещена выше просвета затвора. При подаче давления жидкости оно отжимает заслонку и клапан открывается. При падении напора заслонка под действием силы тяжести или возвратной пружины опускается и закрывает просвет

При монтаже такого устройства важно соблюдать маркировку «верх» и максимально возможный уклон, определенный в документации. В устройствах больших размеров при возврате заслонки происходит мощный удар ее о седловину, что может привести к гидроудару и даже к выходу устройства из строя

Чтобы предотвратить это, конструкцию приходится усложнять и добавлять демпфирующие удар элементы. Конструкция позволяет создавать затворы больших диаметров, мало чувствительные к наличию в жидкости взвесей и других включений.

Шаровая модель

Способ действия и устройство весьма схожи с тарельчатым пружинным клапаном. Роль запирающей детали играет шар, прижимаемый пружиной к седлу. Применяется в основном для труб малого диаметра, в бытовых сантехнических системах. Такой обратный проходной клапан при равном сечении обладает большими внешними размерами, чем тарельчатый.

Изделие подъемного типа

Шток золотника в этом случае размещается вертикально, под давлением воды золотник поднимается, открывая затвор. При снижении напора шток опускается, и клапан закрывается. На установку таких устройств накладывается ограничение – ее можно проектировать только на горизонтально расположенных трубах

Важное достоинство таких конструкций – возможность ремонта золотника без снятия всего корпуса. Минусом являются повышенные требования к чистоте жидкости.

Как самостоятельно изготовить обратный клапан

Такая возможность есть, так как устройство элементарного клапана простое в исполнении, а в продаже имеется все необходимое для этого. Стандартная муфта с наружной резьбой послужит в качестве седла. Корпус изготавливается из тройника с внутренней резьбой. Жесткость пружины установить сложно, но опытным путем ее можно подобрать.

Диаметр металлического шара должен быть немного меньше, чем внутренний диаметр тройника. Это обеспечит ему свободный ход. Крышкой послужит пробка, изготовленная из сантехнической резьбовой заглушки. Сразу нужно позаботиться, чтобы в наличии имелась лента ФУМ для герметизации резьбовых соединений.

Процедура изготовления усложнена только тем, что потребуется специальный инструмент. Прикручивать элементы воедино нужно ключами, газовым, в том числе. Помимо набора ключей понадобится ножовка по металлу, тиски, рулетка и инструмент для нарезания резьб, как внутренних, так и внешних. Если все это есть, изготовить обратный клапан сможет каждый.

Пошаговая инструкция выглядит следующим образом:

Муфта, служащая седлом вкручивается в боковое ответвление тройника

При этом важно утопить ее настолько, чтобы муфта перекрывала основной канал на 2-3 мм. Это не позволит шару произвольно перемещаться. В рабочую камеру вкладывается металлический шар

Его можно взять от старого подшипника. Затем закладывается пружина. Второй боковой патрубок закручивается, а соединение герметизируется. Устанавливается пробка, которая служит упором для пружины

В рабочую камеру вкладывается металлический шар. Его можно взять от старого подшипника. Затем закладывается пружина. Второй боковой патрубок закручивается, а соединение герметизируется. Устанавливается пробка, которая служит упором для пружины.

Главное, правильно подобрать пружину. Она должна иметь меньший диаметр, чем отверстие в тройнике и меньше шара. Но при этом при сжатии она не должна изгибаться, складываться относительно продольной оси. Требуемая жесткость определяется опытным путем после соответствующих замеров давления и пропускной способности.

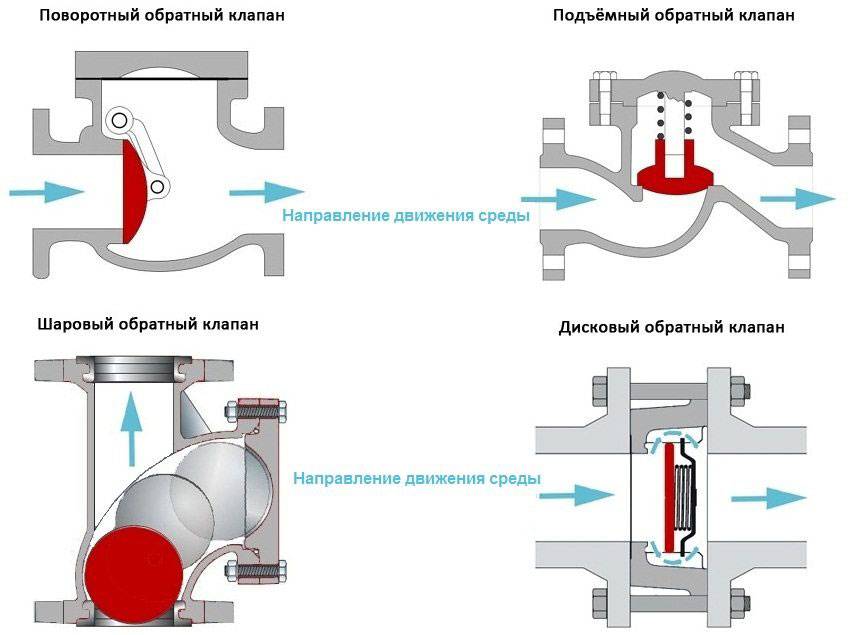

Разновидности обратных клапанов

В зависимости от типа запорного элемента, все обратные клапаны разделяются на несколько категорий:

• Шаровые. Запорный элемент представляет собой пластиковый или металлический шар, подпираемый сверху пружиной. Под действием напора жидкости пружина сжимается, приподнимая шар и пропуская жидкость в канал.
• Поворотные. Затвор выполнен в виде откидывающейся створки. Она открывается в процессе движения потока жидкости и закрывается при его ослаблении или остановке. Часто применяются в металлических трубопроводных сетях, берущих воду из колодца или скважины, поскольку отличаются малой чувствительностью к загрязнению среды.
• Дисковые. Проходимость трубопровода регулируется стальным диском, способным проворачиваться вокруг своей оси. В быту их применение оправдано в сетях из металлопластика, где загрязнение рабочей среды минимально.
• Подъёмные. В клапанах такого типа затвор может передвигаться вверх или вниз под действием пружины. Сжимание и разжимание пружины происходит под давлением напора воды. Может располагаться только на горизонтальных отрезках трубопровода, причём ось клапана должна быть ориентирована строго в вертикальном направлении. Преимущество такого типа клапана – возможность его ремонта без демонтажа из системы.

По способу присоединения обратного клапана к трубопроводу различают следующие виды устройств:

• Межфланцевые. Монтируются между двух фланцев, расположенных на соседних концах трубопровода. Сам клапан при этом не имеет крепёжных элементов. Фиксируются болтовыми соединениями.
• Фланцевые. Оснащаются специальными соединительными элементами с уплотнительными прокладками. Как и межфланцевые, чаще находят применение на больших магистральных сетях.
• Муфтовые с резьбой. Чаще применяются в трубопроводных сетях малых диаметров. Закрепляются при помощи резьбы, имеющейся на внешней или внутренней поверхности муфт.
• С креплением под сварку. Монтаж таких клапанов производится посредством сварки. Соединение получается неразборным, поэтому запорные элементы такого типа используется достаточно редко, преимущественно для сетей с агрессивными рабочими средами.

Помимо этого, обратные клапаны могут быть сделаны из стали, чугуна, латуни, полипропилена и т.п. При этом составные части детали могут производиться из разных материалов. К примеру, корпус из нержавейки или латуни, пластиковый затвор и стальная пружина.

Чугунные изделия в быту встречаются редко, по причине подверженности коррозии и постепенному накоплению отложений. Их основная область применения – магистральные трубопроводы. Устройства из нержавейки почти полностью лишены подобных недостатков, но имеют достаточно высокую стоимость.

Полипропиленовые изделия предназначены для установки в трубопроводных сетях, смонтированных из того же материала. Монтаж производится методом полифузионной сварки.

Где ставить обратный клапан

Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.

Графическое обозначение обратного клапана на схемах

В общем-то, четкого указания, где именно надо ставить обратный клапан, нет

Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно

А конкретное его место определяете по параметрам системы и по удобству обслуживания

А конкретное его место определяете по параметрам системы и по удобству обслуживания

Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе

А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.

Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика

Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.

На скважине или в колодце с погружным насосом

Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.

Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования

Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.

Место установки обратного клапана в системе водоснабжения с погружным насосом

Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.

С насосной станцией

Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.

Для насосной станции лучше обратный клапан с фильтром

Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.

Обратный клапан с фильтром для установки с насосной станцией

Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.

1 Виды клапанов, их устройство и назначение

Итак, клапан – это вид запорной аппаратуры, которая необходима для упорядочивания различных параметров рабочей среды: регулирует расход, поддерживает нужный уровень давления, смешивает необходимую пропорцию, отслеживает заданный уровень жидкости или газа.

1.1
Конструкция

Размеры клапанов бывают от нескольких миллиметров до метра, и соединяться с рабочей аппаратурой, устройством, техникой или изделием они могут при помощи резьбы, фланца или сварки. Делают их из различных по свойствам материалов: чугуна, бронзы, стальных или никелевых сплавов, каучука, тефлона, графита, хлопка и т.д.

Конструкция любого клапана примерно одинакова:

• корпус;
• крышка или головка;
• седло;
• заслонка или затвор;
• шпиндель или шток;
• маховик или автоматика для перемещения шпинделя.

Принцип работы для общего семейства клапанов следующий. Когда жидкость или газ проникает внутрь корпуса с одной стороны, головка на штоке с уплотнителем в виде сальника передвигает заслонку, при помощи чего отверстие седла либо открывается, либо закрывается, прекращая поток рабочей среды или изменяя угол его проникновения в устройство.

1.2
Виды и классификация

В зависимости от конструкции заслонки (затвора) принято различать два глобальных класса клапанов:

• линейная заслонка – чтобы открыть или закрыть седло заслонка поднимается или опускается;
• поворотная заслонка – работает по принципу вентиля, проворачиваясь по часовой стрелке или против часовой стрелки, тем самым открывая ли закрывая затвор.

Строение клапанов с линейной заслонкой бывает:

• шиберное;
• вентильное;
• игольчатое;
• мембранное;
• тарельчатое;
• обратное (обратные клапаны);
• редукционное (редукционный клапан).

Строение запорной аппаратуры с поворотными заслонками бывает:

• дроссельное;
• шаровое;
• пробковое;
• регулирующее;
• дренажное предохранительное;
• приводное.

Сегодня рассмотрим подробно обратные клапаны.
