Счетчики воды Бетар

Описание счётчика

Устройство подсчёта потребления горячей воды Бетар СГВ 15 является прибором, в котором осуществляется регистрация даже небольшого движения нагретой жидкости по трубам. Такой водосчётчик стоит недорого, поэтому при небольшом потреблении установка водомера позволит окупить его стоимость в течение 2 – 3 месяцев, в сравнении с фиксированной ежемесячной оплатой.

Прибор изготавливается из качественных материалов, поэтому наработка на отказ может занять более 10 лет. Отсутствие необходимости часто менять устройство или его обслуживать, является одними из положительных характеристик эксплуатации.

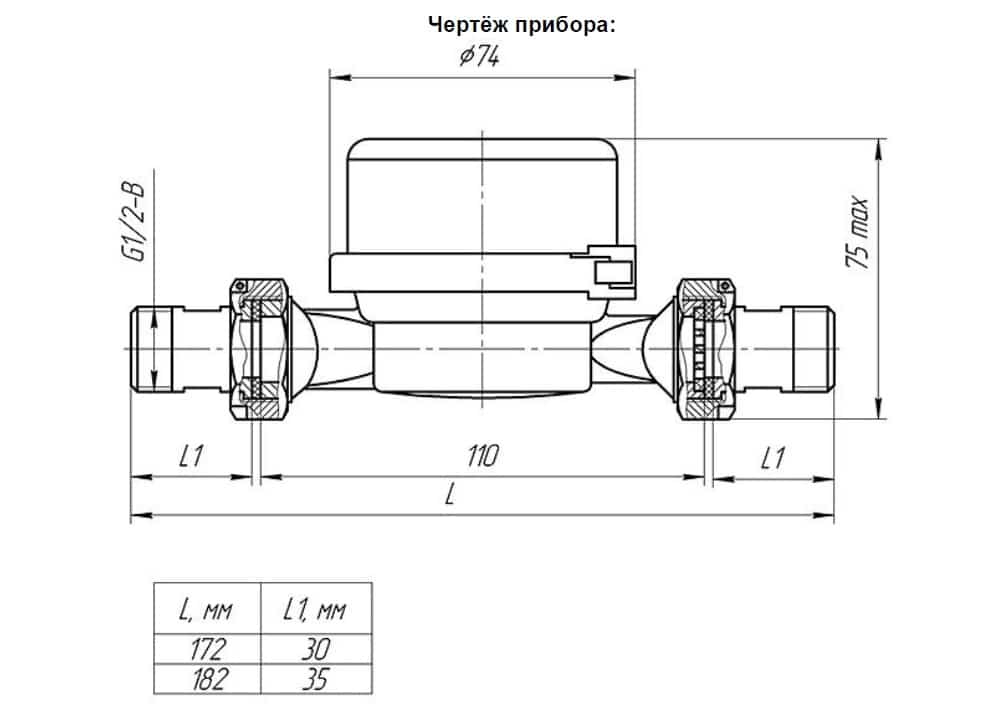

Схема

Информация по Госреестру

Основные данные
Номер по Госреестру16078-13
НаименованиеСчетчики холодной и горячей воды
МодельСХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д), СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д)
Класс СИ29.01.03.02
Год регистрации2013
Методика поверки / информация о поверкеМИ 1592-99
Межповерочный интервал / Периодичность поверки6 лет
Страна-производитель Россия
Примечание17.05.2013 утвержден вместо 16078-05
Информация о сертификате
Срок действия сертификата17.05.2018
Тип сертификата (C — серия/E — партия)C
Дата протоколаПриказ 509 п. 24 от 17.05.201313д от 24.12.09 п.47514 от 30.11.06 п.21909 от 16.06.05 п.157

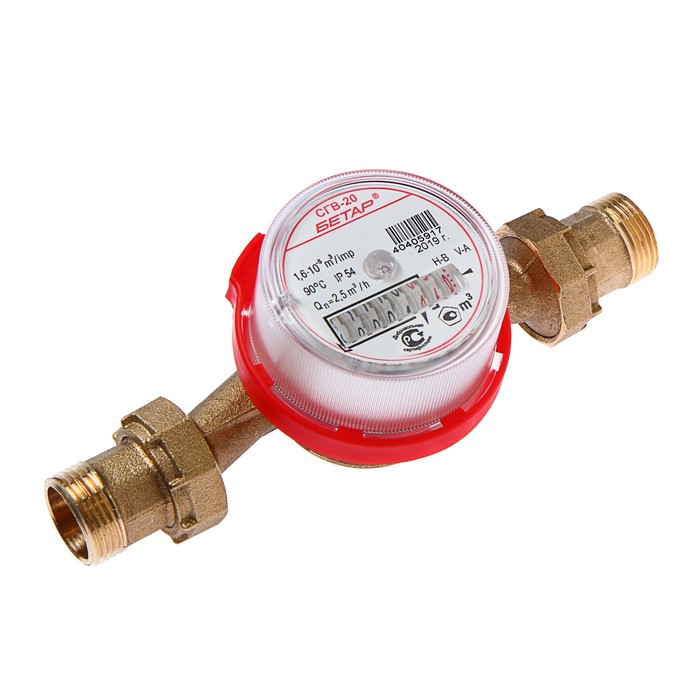

Бетар СГВ 3/15

Надежный и долговечный водяной учетный прибор «СГВ 3/15» рекомендуется и активно применяется коммунальными службами, в процессе эксплуатации показал себя как надежный водомер. Следует учесть, что при длительном простое, в результате воздействия минеральных включений в воде, турбина может оказаться недвижимой либо вращаться некорректно. Счетчик оборудован противомагнитной защитой, поэтому с помощью известного способа, повлиять на показания не получится. Бетар СГВ 3/15 недорогой, надежный механизм учета расхода воды.

Преимущества и недостатки

межповерочный интервал составляет – 5 лет;

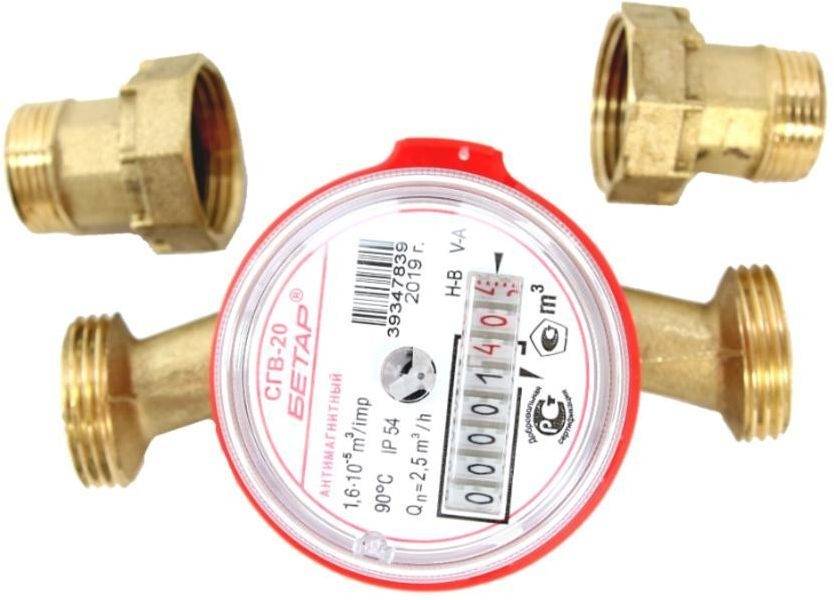

в комплекте со счетчиком идут все необходимые соединительные элементы;
гарантийный срок на водомер – 2 года;
диапазон температур жидкости от 5 до 90°С;
максимально точная и корректная работа;
не требует создания дополнительных условий для работы.

предельное давление воды в системе – не более 1,0 МПа.

Модели

Модельный ряд товаров Бетар очень разнообразен. Потребитель может подобрать водосчетчик согласно своим предпочтениям и особым требованиям. Есть модели, оснащенные обратным клапаном.

Счетчик воды Бетар СГВ-15 выпускается более двадцати лет и за этот период времени претерпел ряд изменений, направленных на улучшение образца и повышение эффективности работы. Приобретение данного оборудования позволяет существенно экономить, а сама модель гарантирует высокое качество.

Счетчик предназначен для учета потребленной питьевой воды. Оборудование предназначено для функционирования в определенных условиях: счетчик выдерживает диапазон температур от пяти до девяноста градусов.

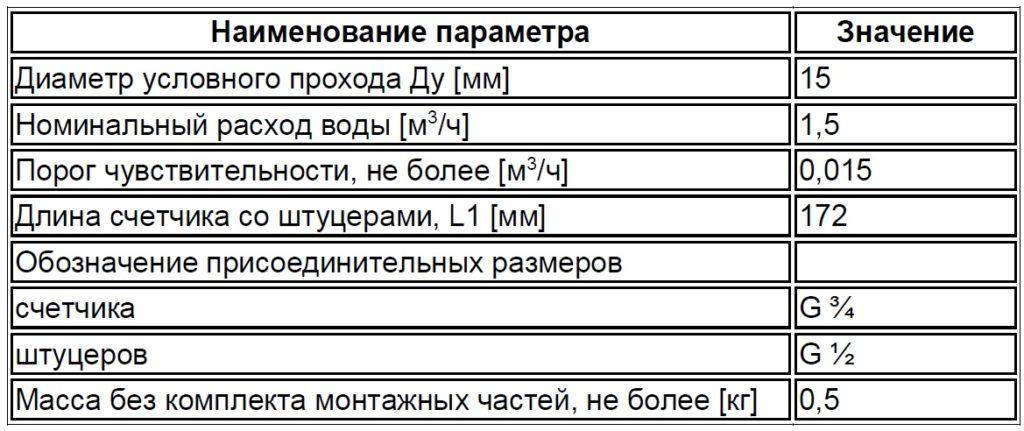

Технические характеристики

Счетчик воды Бетар СГВ-15 имеет определенные преимущества перед другими подобными приборами. В паспорте оборудования можно узнать особенности и технические характеристики прибора, изучив детальное описание.

Диаметр соединительной трубки соответствует размерам типичной водопроводной трубы. Минимальный порог расхода, улавливаемый прибором, составляет полтора куба в час. Работа устройства начинается после прохождения не менее 0,016 кубов воды в час.

Вес водосчетчика небольшой и составляет только полкилограмма (без учета дополнительного оборудования). Каждый счетчик состоит из пары основных частей: главного корпуса и счетного механизма.

Устройство прибора позволяет установить его без труда, к тому же не имеет значения, каким образом проходит трубопровод. Можно расположить водосчетчик горизонтально или вертикально, это не отразится на точности результатов. Данная особенность объясняется удобным расположением патрубков. Для упрощения монтажа, на корпусе прибора есть стрелка, помогающая установить прибор и указывающая направление.

К уникальным свойствам водомеров относят их антимагнитные характеристики.

Технические характеристики и устройство

У водомеров есть несколько технических характеристик, указанных в паспорте на счетчик, на которые нужно обратить внимание потребителю:

  1. Минимальный расход (Qmin). Погрешность измерений при таком расходе не более ±5 %. Большую погрешность не нормируют.
  2. Переходный расход (Qt). При этом расходе погрешность не более ±2 %.
  3. Номинальный расход (Qn). При таком расходе водяной счетчик может работать непрерывно длительное время.
  4. Максимальный расход (Qmax). При этом расходе потеря давления не превышает 1 кгс/см². Допускается работа в таком режиме не более 1 часа в сутки.
  5. Порог чувствительности. При меньшем расходе водомер перестает считать, поскольку останавливается вращение крыльчатки.

Водосчётчики СХВ–15 (счетчик холодной воды с условным проходом 15 мм) крыльчатого типа предназначены для учета холодной воды в быту. Они рассчитаны на максимальное давление 1 Мпа (10 кгс/см²) и максимальную пропускную способность 3 м³/ч. Порог чувствительности таких приборов — 0,015 м³/ч. Устройство рассчитано на работу при расходе от 0,03 до 1,5 м³/ч и температуру протекающей жидкости от +5 до +40ºС.

Счетчик холодной воды «Бетар» в стандартном исполнении выпускается в двух вариантах: СХВ–15 и СХВ–15Д. Буква «Д» означает, что прибор с импульсным выходом для дистанционного снятия показаний. Есть также варианты СХВ–15 МЗ и СХВ–15Д МЗ с антимагнитной защитой. Водяные счетчики «Бетар» с дистанционным снятием показаний также бывают с ФМП (фиксация магнитного поля). Это устройство подает сигнал при воздействии на него магнита. Приборы СХВ–15 ОК или СХВ–15Д ОК комплектуются обратным клапаном.

Водомер «Бетар» СГВ–15 (счетчик горячей воды с условным проходом 15 мм) рассчитан на работу при тех же условиях, что и СХВ–15, только температура протекающей жидкости может быть от 5 до 90ºС. Этот прибор выпускается в таком же исполнении и комплектации, как и предыдущий. Счетчик может использоваться как для горячей, так и для холодной воды. Для СГВ и СХВ предусмотрена и горизонтальная, и вертикальная установка.

У счетчиков расхода холодной и горячей воды СХВ-20 и СГВ-20 условный проход равен 20 мм. Максимальный пропуск – 5 м³/ч, порог чувствительности – 0,025 м³/ч, а рабочий расход — от 0,05 до 2,5 м³/ч. Остальные характеристики совпадают с характеристиками приборов, описанных выше.

Водяные счетчики промышленного типа «Бетар» СВМ-25 (счетчик воды многоструйный) с условным проходом 25 мм – универсальные. Их можно использовать для пропуска как холодной, так и горячей жидкости. Максимальный расход равен 7 м³/ч, минимальный — 0,07 м³/ч. Порог чувствительности водомера равен 0,025 м³/ч. Прибор нормально работает при измерении расхода до 3,5 м³/ч. Устройство счетчика воды позволяет размещать его только горизонтально, счетным механизмом вверх. Установка в колодце не допускается, только в помещениях с влажностью до 80%.

Счетчик «Бетар» СВМ-32 с условным проходом 32 мм способен пропустить максимальный расход 12 м³/ч. Корректно работать может при расходах от 0,12 до 6 м³/ч. Порог чувствительности — 0,04 м³/ч. Остальные параметры как у водомера СВМ-25.

СВМ-40 и СВМ-40С, у которых условный проход равен 40 мм, рассчитаны на максимальный расход в 20 м³/ч. Порог чувствительности у них – 0,05 м³/ч. Длительно могут работать с расходом от 0,1 до 10 м³/ч. По остальным требованиям схож с СВМ-25 и СВМ-32.

Водомеры СВМТ-50 с условным проходом 50 мм относятся многоструйным счетчикам турбинного типа. Максимальная пропускная способность водомера — 30 м³/ч. Порог чувствительности прибора — 0,22 м³/ч. Нормальная работа обеспечена при расходе от 0,45 до 15 м³/ч.

Особенность этой модели счетчика «Бетар» — иной способ измерения расхода. Вместо крыльчатки здесь установлена турбинка на специальных опорах. В этих водомерах конструкция соединяется с трубопроводом фланцевым соединением, а не резьбовым, как в других счетчиках.

Компанией «Бетар» также выпускаются устройства в комплекте со счетчиком импульсов радиоканала (СИР). Это устройство принимает сигналы от водомера с дистанционным считыванием показаний, а затем передает их по радиоканалу на считывающее устройство. Конструкция состоит из счетчика и устройства СИР с антенной и находится в герметичном корпусе. Для визуального снятия показаний верхняя крышка устройства сделана из прозрачного пластика.

Такие устройства успешно применяются в системах «умный дом» для учета воды, газа, электричества, тепла дистанционно в одном комплексе. Может также использоваться на предприятиях, где несколько точек водоучета. Наличие такого устройства существенно облегчает снятие показаний.

Что такое антимагнитная защита

В конструкции счетчика имеется такой элемент как магнитная муфта для передачи крутящего момента от крыльчатки в механизм суммирования показаний. В сущности это магнит, который толкает другой магнит направленный к нему противоположным полюсом. Толкаемый магнит имеет связь с механическим счетчиком часового типа. Часовой механизм имеет набор зубчатых колес с нанесенными на них цифрами. При вращении происходит смена этих цифр на панели счетчика. Для предотвращения воздействия внешнего магнитного поля, способного исказить показания расхода, применена система антимагнитной защиты. Она призвана защитить магнит муфты от попытки остановить счетный механизм, воздействием магнитного поля.

В сети интернет существует много информации о способах остановить магнит водомера. Однако при попытке повторить эти противозаконные методы есть риск не только остановить магнит и оказаться замеченным инспектором, но и воздействую по совету «умельцев» более мощным магнитным полем, вывести из строя счетным механизм. Не трудно подсчитать во сколько раз сэкономленный мизер до поломки счетчика, превзойдет стоимость нового прибора учета вместе с расценками на демонтаж и монтаж. Поэтом не лишне задуматься еще раз прежде чем остановить магнит.

Для более эффективной защиты от попытки остановить счетчик, существует антимагнитная пломба. Например, вот как эта.

Структура антимагнитной пломбы

Само название говорит за себя, что при попытке поднести магнит к счетчику происходит нарушение пломбы. Такая наклейка легко наносится на корпус из различного материала: из пластмасс, полированного дерева, стеклянную поверхность, металл, даже бумагу и окрашенные поверхности. Не смотря на легкость нанесения ее практически не возможно снять не нарушив целостность пломбы.

Комплектность и особенности монтажа

Для защиты от большого давления в водопроводной сети перед водомером можно установить регулятор давления воды. Также перед счетчиком устанавливается кран и осадной фильтр или кран-фильтр для предотвращения засорения крыльчатки. После счетчика воды устанавливают обратный клапан.

Монтаж лучше доверить квалифицированному мастеру. Если же решили установить его сами, то нужно знать несколько нюансов:

На резьбовые соединения нужно намотать уплотнитель. Это может быть или пакля с краской или герметиком, или фум-лента, или уплотнительная нить. В любом случае наматывать на резьбу нужно всегда по часовой стрелке

Важно правильно определить толщину намотки. При недостаточной намотке появятся протечки, а при чрезмерной весь уплотнитель просто слезет с резьбы и тоже будет протекать

Также надо следить, чтобы остатки уплотнителя не попали в трубу системы водоснабжения.
Не допускать перекосов всей конструкции. При незначительных перекосах возможны протечки на соединениях, а при сильном перекосе конструкция основного корпуса может дать трещину.
Стрелка на корпусе должна быть расположена по направлению движения воды.
После установки нужно обязательно проверить конструкцию на протекание. Малейшую течь лучше устранить до опломбирования, поскольку потом это будет сделать проблематично.
Все сварочные работы на участке нужно провести до установки счетчика.

После монтажа нужно обратиться к поставщику воды для опломбирования водомера. Верхняя часть водяного счетчика «Бетар» вращается, так что можно повернуть ее так, чтобы было удобно считывать показания.

Водомер «Бетар» СВМ-32

Счетчик холодной и горячей воды «Бетар» многоструйный крыльчатый СВМ-32 можно приобрести с первичной поверкой. Прибором измеряют количество употребленной горячей и холодной жидкости температурой +5°…+90° с напором не больше 10 атм. При работе счетчика вращение крыльчатки при движении воды превращается в величину учета на счетчике прибора. Водомер СВМ-32 не имеет радиоканала, потому проверяют счетчик для горячей воды единожды в четыре года и для холодной — раз в шесть лет. Устанавливают на трубы диаметром 32 мм. В собранном виде прибор достигает 260 мм в длину, со штуцерами 380 мм. Размеры прибора 260х115х120 мм, вес 2,8 килограмма.

Руководство по эксплуатации

Под эгидой экономии сегодня живет большинство отечественных семей. Одним из способов минимизации трат является именно использование магнита. Для того чтобы остановить его, не нужно обладать специальными навыками. Достаточно лишь приобрести неодимовый магнит, способный справляться с магнитным полем любых учетных приборов.

Чтобы не испортить счетчик, в первую очередь необходимо уточнить следующие параметры:

  • Производителя;
  • Марку/модель;
  • Серийный номер.

Благодаря этому можно узнать тип используемого в приборе механизма и на основании полученных данных выбрать неодимовый магнит соответствующего веса.

В случае если подобран слабый магнит, имеющий небольшой размер, остановить счетчик может не получиться. Этот вариант предполагает наименьшие потери, ведь прибор будет по-прежнему функционировать, отсчитывая использованный объем ресурса.

Совсем другое дело, если для остановки электросчетчика взят слишком сильный магнит. В этом случае прибор может начать сбоить или полностью выйти из строя. Использовать дальше или починить такой счетчик обычно не представляется возможным. Остается только заменить его и больше не проводить подобные эксперименты.

Остановка

Счетчик имеет антимагнитную защиту, поэтому так просто остановить или обмануть счетчик СГВ или СХВ 15 у вас не получится. Прибор выдерживает магнитное поле до 140 кА/м. Но все же всегда найдутся умельцы которые воспользуются мощным неодимовым магнитом для остановки, струбциной или другими способами. Если вы используете такие способы, то помните о последствиях как для счетчика, так как он может прийти в негодность, так и о законе по которому существуют хорошие штрафы.

Счетчик Бетар данной модели можно поставить в трубопровод как в горизонтальном так и в вертикальном положении, на правильность его счета это не скажется.

Технические характеристики

Счетчик воды Бетар СГВ-15 имеет определенные преимущества перед другими подобными приборами. В паспорте оборудования можно узнать особенности и технические характеристики прибора, изучив детальное описание.

Диаметр соединительной трубки соответствует размерам типичной водопроводной трубы. Минимальный порог расхода, улавливаемый прибором, составляет полтора куба в час. Работа устройства начинается после прохождения не менее 0,016 кубов воды в час.

Вес водосчетчика небольшой и составляет только полкилограмма (без учета дополнительного оборудования). Каждый счетчик состоит из пары основных частей: главного корпуса и счетного механизма.

Устройство прибора позволяет установить его без труда, к тому же не имеет значения, каким образом проходит трубопровод. Можно расположить водосчетчик горизонтально или вертикально, это не отразится на точности результатов. Данная особенность объясняется удобным расположением патрубков. Для упрощения монтажа, на корпусе прибора есть стрелка, помогающая установить прибор и указывающая направление.

К уникальным свойствам водомеров относят их антимагнитные характеристики.

Особенности счетчика Бетар

Счетчик воды Бетар СГВ-15 является модификацией водоизмерительного устройства СХВ-15. Каждое изделие проходит сертификацию и сопровождается документацией, в которой подтверждается его высокое качество и работоспособность.

Маркировка прибора СГВ и красный цвет корпуса означают, что водомер предназначается для учета горячей воды, а число 15 – диаметр условного прохода в миллиметрах. Рабочий диапазон температуры варьируется от +5 до +90 градусов (для счетчика на ХВС – от +5 до +40 градусов). Устройство можно установить не только на водопровод горячего водоснабжения, но и на холодную воду. Обновленная версия прибора имеет антимагнитную защиту.

  • простое устройство;
  • прочность и надежность;
  • удобная конструкция;
  • универсальность;
  • долговечность;
  • приемлемая стоимость;
  • соответствие стандартам.

Водомер позволяет экономить на оплате – за 6-12 месяцев после установки он окупается, если водой пользуется один человек, а если семья состоит из нескольких человек, то счетчик окупается быстрее.

Конструкцию выгодно устанавливать, если водой пользуется небольшое количество людей. При наличии значительного количества незарегистрированных в квартире проживающих, выгоднее платить по нормативу.

Описание счётчика

Устройство подсчёта потребления горячей воды Бетар СГВ 15 является прибором, в котором осуществляется регистрация даже небольшого движения нагретой жидкости по трубам. Такой водосчётчик стоит недорого, поэтому при небольшом потреблении установка водомера позволит окупить его стоимость в течение 2 – 3 месяцев, в сравнении с фиксированной ежемесячной оплатой.

Прибор изготавливается из качественных материалов, поэтому наработка на отказ может занять более 10 лет. Отсутствие необходимости часто менять устройство или его обслуживать, является одними из положительных характеристик эксплуатации.

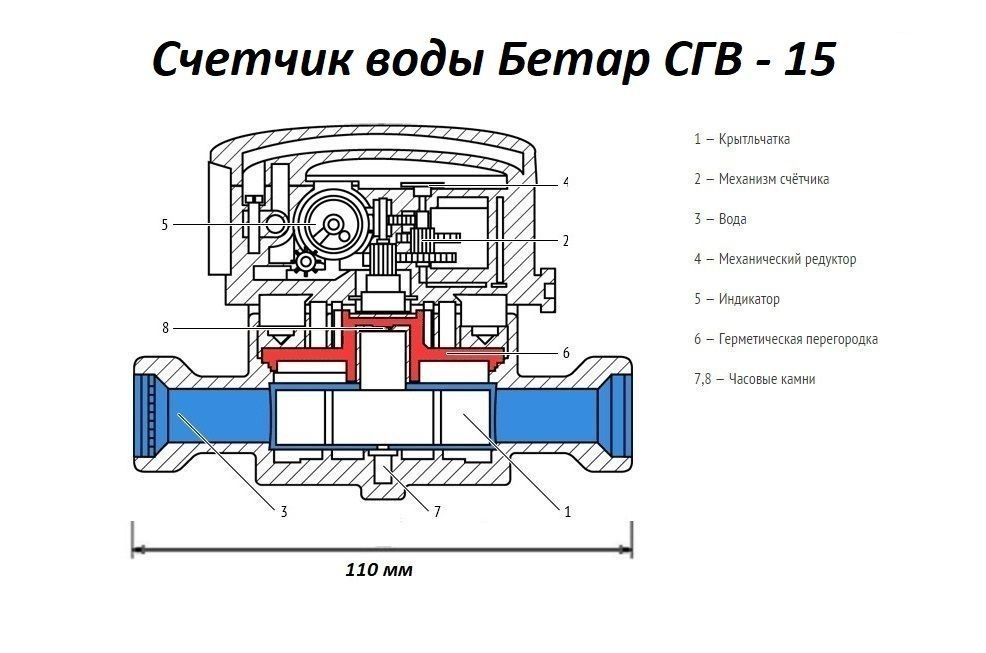

Схема

Лучшие счетчики холодной воды

Эти расходомеры обязаны быть в каждом доме, ведь с их помощью удается контролировать расход холодной воды и экономить на ее оплате, например, во время отъезда из дома. Они не рассчитаны на воздействие высоких температур и стоят дешевле приборов для учета потребления горячих носителей. В этой категории описываются 3 лучших устройства по мнению экспертов и покупателей.

Бетар СХВ-15 Бет.Х-15

Прибор «Бетар СХВ-15 Бет.Х-15» разработан исключительно для контроля расхода холодной воды, а потому максимальная температура теплоносителя тут составляет 40 градусов. Эта модель не чувствительна к перепадам давления и выдерживает высокие значения. Он прост в монтаже и может устанавливаться под любым наклоном.

Благодаря компактности изделие особо актуально для небольших помещений. Установочная длина 170 мм, а без сгонов – 11 см. По отзывам покупателей, у него не возникает протечек за счет прочных материалов и специальной защиты. Корпус изготовлен из устойчивой к коррозии латуни. Средний срок эксплуатации 12 лет. Антимагнитная защита предотвращает воздействие на прибор магнитного поля, обеспечивает точность показаний всё время службы.

Достоинства:

  • Приемлемая цена;
  • Сгоны в комплекте;
  • Межповерочный интервал – 6 лет;
  • Аккуратные размеры;
  • Вес не большой;
  • Качественная сборка.

Недостатки:

  • Тускловатый циферблат;
  • Многовато пластика в корпусе;
  • Нет импульсного выхода.

По сравнению с большинством моделей, у Бетар СХВ-15 Бет.Х-15 циферблат находится в нижней части, что может быть не очень удобным при расположении изделия в труднодоступных местах.

Экомера-32Ч многоструйный с импульсным выходом

Компания «Экомера» выпускает лучшие счётчики воды с импульсным выходом. Герконовый датчик дистанционно считывает показания прибора. Для этого на одной из стрелок установлен магнит, прохождение которого под герконом замыкает контакт. Ток фиксируется внешним устройством.

Крыльчатка связана с ведомой частью магнитной муфты, которая надёжно защищена от внешних воздействий. Антимагнитный экран не позволяет изменить показания с помощью поля. Корпус изготовлен из латуни, устойчивой к коррозии. Межповерочный интервал 6 лет, а средний срок службы вдвое превышает это значение. Конструкция позволяет установить импульсный водомер вертикально или горизонтально.

Достоинства:

  • Точные показания;
  • Надёжная средоотделительная мембрана;
  • Низкий порог чувствительности;
  • Хорошая комплектация.

Недостатки:

  • Большие размеры;
  • Высокая цена.

Дистанционный контроль показаний упрощает работу по съёму данных о расходе воды. Это удобно для владельцев недвижимости и контролирующих служб.

Итэлма WFK20.D080

Водомер «Итэлма WFK20.D080» заслуживает быть в числе лучших из-за своей высокой чувствительности, он начинает фиксировать потребление носителя при расходе около 10 л/час. Устройство выдерживает воздействие повышенных температур до 110°С, но прежде всего рассчитано на работу с холодными жидкостями. Прибор спокойно реагирует на давление силой до 25 атм. Его использование безопасно для человека и окружающей среды, так как при производстве агрегата не используется никель.

Производится по лицензии немецкой компании. Отличается повышенной устойчивостью к изменению давления в системе водоснабжения.  Из особенностей изделия стоит отметить простоту его установки в любом положении и надежную антимагнитную защиту, которая показала лучшие результаты при испытании в независимой европейской лаборатории.

Достоинства:

  • Считывание индикации – визуальное;
  • Высокое качество показаний;
  • Отличная сборка;
  • Надежная защита от высокой влажности;
  • Низкая цена;
  • Не требуется частая поверка, достаточно проводить ее один раз в 6 лет.

Недостатки:

Нет импульсного выхода.

Виды счетчиков

Водомеры «Бетар» специализированы для домашнего и индустриального применения. Для домашнего использования фирма выпускает нижеследующие приборы учета.

Антимагнитного типа:

  • СХВ-15, СГВ-15 и аналогичные;
  • СХВ-20, СГВ-20 и похожей конструкции.

Дистанционные модели:

  • СХВ-15Д и СГВ-15Д;
  • СХВ-20Д и СГВ-20Д.

С радиоканалом:

СХВ-20Д.

Домашние водомеры необходимы для учета потребления воды питьевой +5° до +40° и горячей до +90° при напоре не больше 1,0 МПа или 10 кгс/см2. Покупатели оставляют отзывы о счетчике горячей воды «Бетар» СГВ-15 как об отвечающем полностью запросам отечественных и иностранных ГОСТов. Аппараты измерения потребления жидкости с магнитной защитой не поддаются воздействию магнитов с влияющим полем до 140 кА/м.

Приборы вида СГВ-20Д применяют для систем автоматического измерения потребления. По отзывам, счетчик воды «Бетар» СХВ-20Д с радиоканалом ставят в трубопроводных колодцах или в подвалах высотных зданий. Подобный аппарат содействует сбору данных о количестве употребленной воды, не требуя спуска в подвал или колодец.

Фирма «Бетар», водомеры которой расценены как наилучшие и самые добротные в РФ, изготавливает в том числе и индустриальные аппараты для измерения потребления. Компоненты, примененные при производстве аппаратов, дозволены к использованию Минздравом РФ.
