Как построить четырехскатную крышу с мансардой: рекомендации, фото

Достоинства конструкций мансардного типа

Для хозяев важно максимально рационализировать пространство собственного дома. Для этих целей отлично подойдет мансардное помещение. Оно обустраивается под крышей, где изначально много свободного места

Оно обустраивается под крышей, где изначально много свободного места.

Основные преимущества возведения мансарды:

• Возможность расширить жилое пространство с минимальными затратами. Установка мансардной крыши частного дома не требует перестройки фундамента. Такой вариант гораздо выгоднее, чем реализация полноценного второго этажа.
• Уменьшение расходов на отопление. Между полом и потолком мансарды находится так называемый воздушный карман. Он препятствует выходу тепла, полученного в результате отопления, за пределы дома. Это позволит сэкономить на электроэнергии или на топливе, если оборудована котельная.
• Внешний вид. Установка мансарды дополнит внешний вид дома. Становится возможной достройка балкона, гаража, а также уличного навеса. Конструкция удачно впишется в экстерьер здания.
• Скорость постройки. При возведении мансардного помещения не нужно останавливать эксплуатацию первого этажа. На постройку уйдет не больше недели работы.
• Низкая стоимость конструкции. Данный вариант считается самым дешевым способом увеличения полезной площади дома, таково мнение опытных строителей.

Стропильная система

Стропильная система может быть двух видов — шатровой, а также вальмовой.

Стропильная кровля шатрового типа состоит из четырех треугольных поверхностей — вальм, а вальмовый тип системы предусматривает два трапециевидные ската, а также два треугольника.

Обустройство стропильной системы четырехскатной конструкции достаточно сложно технологически, но вместе с этим радует результатом по окончании строительства.

Воздействие нагрузок

Во время выполнения проектирования шатровой конструкции крыши требуется брать во внимание, что на нее будут воздействовать периодические, а также временные нагрузки.

К числу постоянных нагрузок можно отнести стропильную систему, кровельные материалы.

Что касается временных нагрузок, то они представляют собой осадки в виде снега и дождя, ветер, массу необходимого оборудования, массу людей, выполняющих обслуживание кровли.

Стоит знать следующее:

Если имеется уклон крыши, превышающий 70º, нагрузка снега не берется во внимание.

При уклоне менее 30º воздействие ветра отсутствует.

Если наклон кровли менее 60º, понадобится брать во внимание снеговую нагрузку, которая наблюдается в средней полосе России соответственно СНиПу. Таким образом, нагрузка составляет 180 кг/кв

метр.

Нагрузка ветра в средней полосе России составляет 35 кг/кв. метр.

Массу материалов определяют расчетным путем: на площадь кровли умножается удельный вес каждого строительного материала.

Масса дополнительного обустройства определяется в индивидуальном порядке для каждой крыши.

Монтажные работы

Четырехскатная крыша конструктивно представляет собой, помимо стропил, еще опорный брус, именуемый мауэрлатом и укладываемым на стены.

По опорному брусу укладываются потолочные балки.

В случае если строение выполняется из дерева, стропила фиксируются к венцу сруба, расположенного сверху.

Основная особенность кровли рассматриваемого типа – правильный монтаж накосных стропил, представляющих собой коньковый брус.

Для определенности и правильности выполнения монтажной работы стоит ознакомиться с полезными советами.

Необходимо учитывать следующее:

1. Диагональные стропила должны укрепляться еще посредством нарожников, являющихся укороченными стропильными ногами. Они также крепятся к мауэрлату и выполняют поддерживание накосных стропил.
2. Если предстоит обустройство значительной площади кровли, устраивают шпренгельные фермы, принимающие часть нагрузки на себя, направленных от накосных стропил.
3. Шпренгельные фермы должны выполняться с затяжками, на которые выполняется упор этих же ферм. Возможна их фиксация на существующие продольные или поперечные балки.
4. Помимо всего предусматривается монтаж систем подкосов, ригелей, затяжек, ригелей, создающих жесткий каркас.
5. Диагональные стропила фиксируются к коньковому прогону, опирающемуся на продольную балку перекрытия. Крепление выполняется вверху конькового прогона.
6. Концы накосных стропил снизу связываются с опорной балкой посредством специализированных врубок, врезок, которые дополняются фиксирующими элементами.
7. По окончании выставления и укрепления диагональных стропил можно приступать к монтажу рядовых стропил, при этом шаг между ними должен определяться путем использования расчетов. Расчеты выполняются в зависимости от степени и силы нагрузок, типа материала, но зачастую показатель не превышает 70 сантиметров.
8. Накосные стропила соединяются между собой посредством горизонтальной стяжки вверху (стяжка именуется ригелем).
9. Ригель выполняется из доски сечением 12 х 4 сантиметра. Ригель располагается на расстоянии одного метра от верхней части конька. Основной задачей ригеля является увеличение сопротивления ветровым нагрузкам.

Внимательно относитесь к соединениям мауэрлата и стропильных ног.

Стоит отметить, что соединения являются основными точками, отвечающими за прочность стропильной системы.

Относительно свеса, то он должен регулироваться длиной диагональных стропил, а из-за этого иногда стропильные доски удлиняются скреплением двух досок между собой.

После того как установлена стропильная система, выполняется обрешетка, гидроизоляция, пароизоляция, контробрешетка.

Монтажные работы, проектирование, расчеты и многое другое, что касается возведения дома и крыши, должно выполняться ответственно.

Помните о том, что в строительстве не бывает незначимых этапов.

Видео о выполнении чертежа конструкции четырехскатной крыши.

https://youtube.com/watch?v=wqluVOEP9Lw

Что еще почитать по теме?

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

• В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
• Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

• Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
• Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
• Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

• Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
• Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
3. Установка наслонных стропильных ног под ту или иную конструкцию.
4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
5. Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Преимущества и недостатки

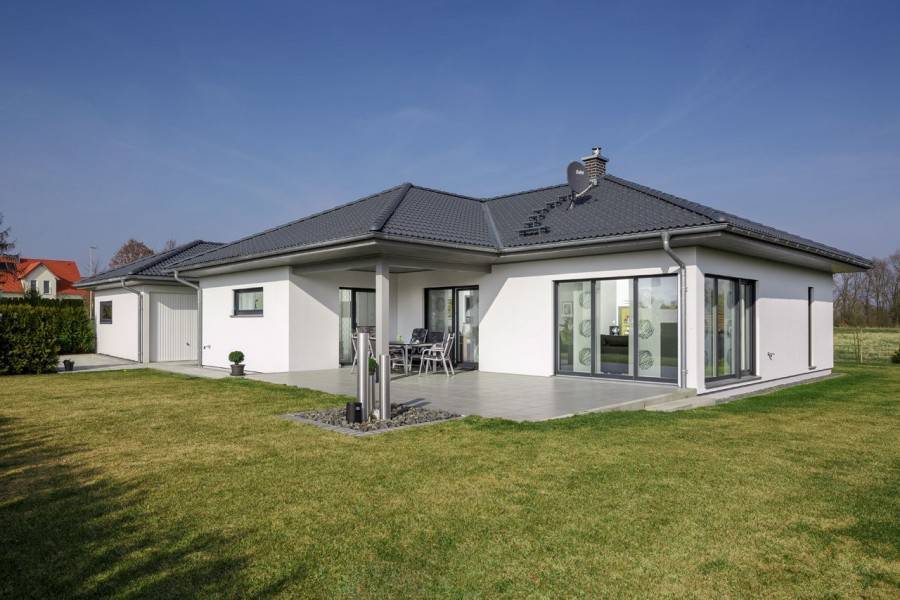

Приведенные фото вариантов четырехскатной крыши показывают их явную особенность – наличие четырех скатов, полностью закрывающих дом.

Данный фактор обуславливает несколько преимуществ:

• Высокая защищенность. Подобная конструкция не допускает попадания ветра. Влаги, ультрафиолета.
• Долговечность. Дома и покрытия.
• Практичность. Под таким настилом остается большое пространство, которое можно использовать в качестве комнаты.
• Освещенность. Несколько чердачных окон добавят света.
• Дизайн. Вариации покрытия, возможность оборудования оконных проемов со всех сторон придадут усадьбе особый шик.

Расчеты, которые нам понадобятся при строительстве

Приступая к вычислениям, помните: большой угол наклона предполагает значительное уменьшение площади скатов. Это, в свою очередь, сводит к минимуму сопротивляемость крыши к ветровым нагрузкам. При сильных порывах кровля может быть подвержена значительным повреждениям

Поэтому так важно соблюсти баланс между желаемой высотой крыши и ее способностью выдерживать нагрузки

Уклон скатов

Регионы с сильными ветрами требуют небольшого наклона кровли: 15-20°. Угол в 35-40° подойдет для местности с умеренными ветрами. В регионах, где выпадает значительное количество снега, требуется больший наклон – оптимально будет от 45°. Полные данные о снеговых и ветровых районах содержатся в СНиП 2.01.07-85, пункты 5 и 6. Там же указаны условия расчетов нагрузок на мансардную крышу: чертежи нужно будет делать опираясь на них.

Расчет площади крыши

На основе информации, приведенной выше, необходимо рассчитать и спроектировать стропильную систему, на которую будет опираться крыша. Далее, чтобы определиться с количеством кровельного материала и мансардных окон, нам необходимо сделать расчет мансардной крыши, а точнее, ее площади.

Вариант размеров мансарды под двускатной крышей

Длина дома пусть будет 8м, стропильная нога – 3,68м, а свесы – по 0,5 метров, как боковые, так и фронтальные. При вычислениях не нужно учитывать дымоходы, воздуховоды, мансардные и слуховые окна.

Выбор кровельного материала и расчет его количества

Выбор кровельного материала зависит от величины уклона скатов. В силу некоторых технических и физических особенностей каждый материал требует определенного градуса наклона. Необходимые данные для выбора кровли приведены в следующей таблице:

Таблица соответствия видов материалов уклону скатов

Теперь о подсчете количества нужного материала. Он делается на основе параметров стропильной системы, как то: ширина, толщина стропил и расстояние между ними. Также учитываются аналогичные сведения, касающиеся обрешетки, размер свесов и листов покрытия. Чтобы не биться над формулами, можно воспользоваться вот таким онлайн калькулятором: http://www.zhitov.ru/roof2/

Обрешётка и утепление

Прежде чем приступить к монтажу обрешётки, поверх стропил укладывают пароизоляцию, и, при необходимости, рулонную теплоизоляцию. Сверху слой утеплителя закрывают гидроизоляционной плёнкой, которую монтируют с нахлестом шириной 10–20 мм и крепят к брусу строительным степлером. После этого к стропилам прибивают рейки контробрешётки. Если кровельный пирог монтируется без утеплителя, то пароизоляция не требуется — достаточно будет слоя влагостойкого материала. Разумеется, не понадобятся при этом и дополнительные рейки, поскольку поддерживающие кровлю доски будут крепиться непосредственно к нарожникам и стропильным ногам.

В зависимости от типа кровельного материала, на вальмовых крышах используют один из двух видов обрешётки:

• сплошную;
• разреженную.

Первую чаще всего обустраивают под мягкую кровлю и только в отдельных случаях — для обустройства чердачного помещения. Обрешётку этого типа делают из досок шириной от 100 до 200 мм и толщиной не менее 20–25 мм. Монтаж выполняют без зазоров. Кроме того, допускается применение фанерных листов и плит OSB. Их достоинство — чрезвычайно ровная поверхность, которая позволяет уложить кровельный материал с минимальными затратами времени и сил.

Под мягкую кровлю обустраивают сплошную обрешётку из OSB, фанеры или досок, набитых без зазора

Для разреженной обрешётки используют такие же доски, как и в первом случае, однако монтируют их с зазором. Поскольку этот тип основания используется для укладки шифера, профнастила, металлочерепицы и кровельного железа, то расстояние между отдельными досками должно учитывать особенности кровельного материала.

Для крепления шифера, ондулина и других листовых материалов используют разреженную обрешётку

Деревянное основание кровельного пирога монтируют снизу вверх, при этом первая доска каждого ската выставляется параллельно мауэрлату. Сначала обрешётку набивают на вальмах, после чего обрезают выступающие края ножовкой вровень с диагональными рёбрами. Далее приступают к креплению пиломатериала на основных скатах, выпуская края досок за накосные стропила. После этого торцы досок запиливают аналогично первому случаю.

Виды стропильных систем

При строительстве четырехскатной стропильной системы особенное внимание должно уделяться достаточно мощному основанию начиная с фундамента и заканчивая несущими стенами объекта. Данная конструкция возводится на мощных опорных сооружениях, которые должны соответствовать строительным нормам

Существует несколько видов четырехскатных стропильных систем, отличаются они в первую очередь конструкцией самих стропил, а отсюда, формой и этапами монтажа. Виды четырехскатных стропильных систем:

• Шатровые — это четыре треугольных ската, сходящиеся вверху в одной точке, отсутствие конькового прогона;
• Вальмовые, классические конструкции — состоит из двух скатов треугольной формы и двух условно напоминающих трапецию, имеют конек, в отличие от шатровой;
• Полувальмовые — состоят из четырех скатов, но торцевые скаты (вальмы) не доходят до карниза.

Шатровые крыши

Шатровая крыша бывает не только четырехскатной, она может иметь несколько необычную форму со множеством скатов и соответственно углов. Такой «шатер» органично смотрится на круглом строении, так как сам является симметрично круглым. Мы же будем рассматривать шатровую крышу с четырьмя скатами, каждый из которых имеет форму равнобедренного треугольника.

На шатровой кровле, при правильно выполненном уклоне, снеговые сугробы не задерживаются, что не создает дополнительной нагрузки. Также при качественно выполненном «скелете», такая система устойчива к ветровым нагрузкам.

Данную конструкцию не рекомендуют возводить на объектах с большой площадью, так как устройство может получиться непрочным. Такую кровельную систему возводят, если соблюдены следующие условия:

• покрываемый объект должен иметь квадратную форму;
• внутри объекта обязательное наличие несущей опоры либо стены.

Последний пункт подразумевает собой наличие в конструкции стойки, которая будет опираться на опору, а сверху будет поддерживать место соединения стропил.

Вальмовые

Вальмовыми называют торцовые скаты. Они проходят от конька до карниза. Другие скаты имеют трапецеидальную форму. Вальмовая конструкция предполагает угол уклона менее 40 градусов, а также присутствие диагональных усиленных стропил, которые крепятся к углам постройки.

Диагональные (накосные) стропила исполняют роль основных поддерживающих элементов, поэтому изготавливаются из крепкого бруса или сдвоенной доски.

Монтировать стропильную систему достаточно не просто. Прежде чем приступать к монтажу следует тщательно произвести расчет

Уделить внимание следует соотношению двухскатного и вальмового элементов. Это определит, насколько качественным будет сооружение

Устройство системы начинают с мауэрлата, с обязательной укладкой под него двухслойной гидроизоляции.

Полувальмовые — ломаные

Также этот тип конструкции относят и к двухскатной ломаной конструкции. Полувальмовые крыши очень удобны для строительства большой мансарды, является самым популярным вариантом для загородного строительства, поскольку полезное пространство умножается почти на два раза.

Полувальмовая четырехскатная кровля

При устройстве данной системы в первую очередь возводят каркас, который будет играть роль опорной базы для прогонов, поддерживающих стропильные ноги. Рекомендуется разбить строительство «скелета» на три этапа:

1. Создать п-образные элементы, состоящие из стоек и мансардных балок перекрытия.
2. Монтаж трех прогонов, два из которых крепятся к углам п-образных элементов, а один выступает в роли конькового прогона и укладывается по центру мансардных балок на две стойки.
3. Завершающая часть — монтируются стропильные ноги.

Составляющие стропильной конструкции:

• Мауэрлат – основание всей системы;
• Прогон – рекомендуется применять не менее трех прогонов;
• Кобы́лка — удлиняет стропильную ногу – элемент для свеса и обрешетки;
• Наро́жник — укороченная стропильная нога;
• Затяжки – используются для крепления элементов системы;
• Обрешетка – монтируется после устройства и укрепления всей системы;
• стропила рядовые – крепятся от мауэрлата к коньковому прогону;
• стропила диагональные (накосные) – монтируются от углов мауэрлата.

Монтаж четырёхскатной крыши

Сборку стропильной системы необходимо выполнять в строго определённом порядке. Это необходимо для того, чтобы правильно установить и закрепить все конструктивные элементы кровли.

1. Для перераспределения нагрузки, которую оказывают на стены кровельная конструкция, ветер и осадки, на внешние стены укладывают мауэрлат. В индивидуальном строительстве для этих целей применяют брус сечением не менее 100х150 мм. Для крепления продольных балок конструкции используют анкерные шпильки. Их необходимо закладывать в верхние ряды кладки ещё на этапе возведения стен. Гидроизоляцию мауэрлата выполняют при помощи двух слоёв рубероида, который укладывают поверх несущих стен.
2. При необходимости установки вертикальных опор, на несущие простенки укладывают лежни. Для горизонтального выравнивания элементов стропильной системы используют деревянные подкладки. В дальнейшем это значительно упростит установку стоек и прогонов. Если капитальные перегородки планом здания не предусмотрены, то вертикальные опоры монтируют на балках перекрытий. Для этого их усиливают, сращивая две доски 50х200 мм или используя один брус 100х200 мм.
3. Выставляют опорные стойки. Для их выравнивания пользуются отвесом или лазерным уровнем, после чего устанавливают временные подпорки. Для крепления вертикальной опоры к лежню или горизонтальной балке используют металлические уголки и пластины.
4. Поверх стоек укладывают прогоны. Традиционная вальмовая кровля нуждается в монтаже одного прогона, который, собственно, и образует конёк. Шатровые конструкции нуждаются в монтаже четырёх прогонов. Как и при монтаже стоек, крепление выполняют при помощи металлических уголков и саморезов.
5. Подготовка стропил. Боковые стропильные ноги простых четырёхскатных крыш монтируют точно так же, как и наслонные на двускатной кровле. Сначала следует сделать шаблон. Для этого со стороны крайней опоры к коньку прикладывают доску такой же ширины, как и стропила. Её толщина не должна превышать 25 мм — шаблон должен быть лёгким. На этой доске отмечают запил, необходимый для надёжной опоры и точного прилегания стропильной ноги к коньковому брусу, а также вырез, соответствующий месту стыкования с мауэрлатом. Отмеченные места выпиливают и далее используют для быстрой подготовки стропильных ног.
6. Прикладывая изготовленный образец к прогонному брусу, необходимо проверить, нужна ли точная подгонка стропила. При наличии зазоров, запилы в стропиле выполняют с учётом поправок. После того, как все опорные ноги будут готовы, их выставляют с шагом 50–150 см и прикрепляют к мауэрлату и коньку. Для монтажа лучше всего подходят скобы, но можно брать и мощные металлические уголки.
7. Как уже говорилось, диагональные стропила изготавливают из срощенных досок или бруса увеличенного сечения. Для их монтажа также понадобится шаблон, который подготавливают в полном соответствии с описанным выше способом. Поскольку накосные стропила одной стороной примыкают к углу мауэрлата, а другой опираются на стойки, запил выполняется под углом 45° к плоскости.
8. В промежутках между накосными стропилами крепят нарожники. Их шаг соответствует расстоянию между стропилами, а точками опор выступают диагональные ноги и мауэрлат. Нагрузку, которую испытывают нарожники, не сравнить с тем весом, который приходится на стропила, поэтому первые можно сооружать из досок толщиной 30–50 мм. Для ускорения монтажа понадобится шаблон с запилами со стороны диагонального стропила и мауэрлата, но вырезы на половине нарожников необходимо сделать в зеркальном отображении.
9. Если есть необходимость, то к стропилам и нарожникам крепят кобылки. Концы стропильных элементов обрезают по шнуру.
10. Укрепляют накосные и боковые стропила. В первом случае используют вертикальные шпренгели, а во втором — установленные под углом 45° подкосы. Их опирают на лежни или балки.
11. После того как стропильная система будет собрана, поверх неё устанавливают кровельный пирог.

Промежуточные варианты

Разумеется, шатровыми и вальмовыми крышами не исчерпывается все разнообразие видов кровли с несколькими скатами. Довольно интересными могут быть следующие нестандартные решения:

• Полувальмовые. Такая крыша объединяет в себе признаки двухскатной и вальмовой. Со стороны фронтона в верхней ее части присутствуют с двух сторон вальмы. Дополнительные скаты отлично справляются с атмосферными осадками и воздействием ветра, а на уровне вальм можно обустроить мансарду с окнами. Однако такой комбинированный вариант довольно сложен в проектировании и монтаже.
• Многощипцовые крыши. Такая конструкция считается одной из наиболее сложных в производстве. Она представляет собой несколько двойных скатов, состыкованных вместе в коньке. Обычно их используют в домах сложной планировки, с неодинаковыми по площади или высоте участками здания. Вариативность такой кровли практически бесконечна – тут может сочетаться как четыре одинаковых ската, так и огромное множество разных как по форме, так и по размеру. В такой кровле риск застаивания снега или воды сведен к минимуму, а многосоставная форма прекрасно противостоит воздействию ветра.
• Мансардная, или ломаная щипцовая. В ней имеется двухуровневая система скатов, излом, который делит кровлю на две части – верхний скат с пологим уклоном и нижний, с почти вертикальным. Плюсы такой конструкции – возможность устроить под ней просторную мансарду, минусы – плохая устойчивость к ветрам из-за большой площади.
• Бубновая. Ее скаты представляют собой ромбы, сложенные из двух одинаковых по размеру частей. Является вариантом классической четырехскатной крыши и хорошо подходит для квадратных зданий.
• Комбинированная. Такие крыши сочетают различные типы стропильных систем на разных своих участках. Одна часть может иметь два ската, другая иметь мансардную структуру и т.д. Обычно они используются в сложных домах с различной этажностью или нестандартной формой.

Способы монтажа мансардной крыши

Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.

Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить

Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.

Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.

Как построить мансардную крышу традиционным способом?

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

Стропила могут быть соединены при помощи мобильного строительного пресса

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.

Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП

Особенности монтажа

Четырёхскатная крыша, как и иные виды крыш, монтируется на деревянный квадрат или прямоугольник, сложенный из брусьев. Он называется мауэрлат. Мауэрлат жестко крепится к верхней части стен и фиксируется на них так, чтобы предотвратить его сдвиг или срыв вместе с крышей под действием ветров.

Схождение наклонных поверхностей у шатровой крыши обеспечивается вертикальным брусом, стойкой, установка которого может составлять конструкцию мауэрлата. Для легких строений типа беседок вертикальный брус иногда отсутствует.

Схождение трапеций у вальмовой крыши фиксируется на брусе коньковом. Это самая верхняя часть крыши (не считая дымовой трубы). Диагональные стропила соединяют углы мауэрлата с двумя краями конька. К ним фиксируются стыки треугольной и трапециевидной сторон крыши.

Самые длинные вертикально-наклонные балки, на которые укладывается мягкая и жесткая кровля, называются стропилами вальмовыми и трапециевидными. При этом вторые делятся на основные и промежуточные. Основные фиксируют оба края конька, промежуточные располагаются между ними. Стропила меньшей длины называются укороченными или «нарожниками». Первые монтируются на края трапециевидных скатов, вторые — на вальму.

Фиксация мауэрлата, всех видов стропил, конька между собой производится раскосами, затяжками, подкосами, представляющими собой короткие балки. Иногда используются «косынки», прибоины, вырезаемые из широких досок. По форме они являются треугольниками или трапециями и применяются как дополнительная фиксация к наклонным балкам.

Крепление всех указанных частей конструкции кровли производится гвоздями длиной не менее 200 мм и соответствующего этому размеру скобами. Толщина боковых и несущих брусьев имеет размеры в поперечнике 150 на 200 мм. Для остальных достаточно иметь поперечник размерами 50×100 мм и 100×150 мм. Доски, которые несут на себе кровлю, имеют размеры 20×100 мм в поперечнике. Расстояние между стропилами под скаты в большинстве случаев равно 200 мм.

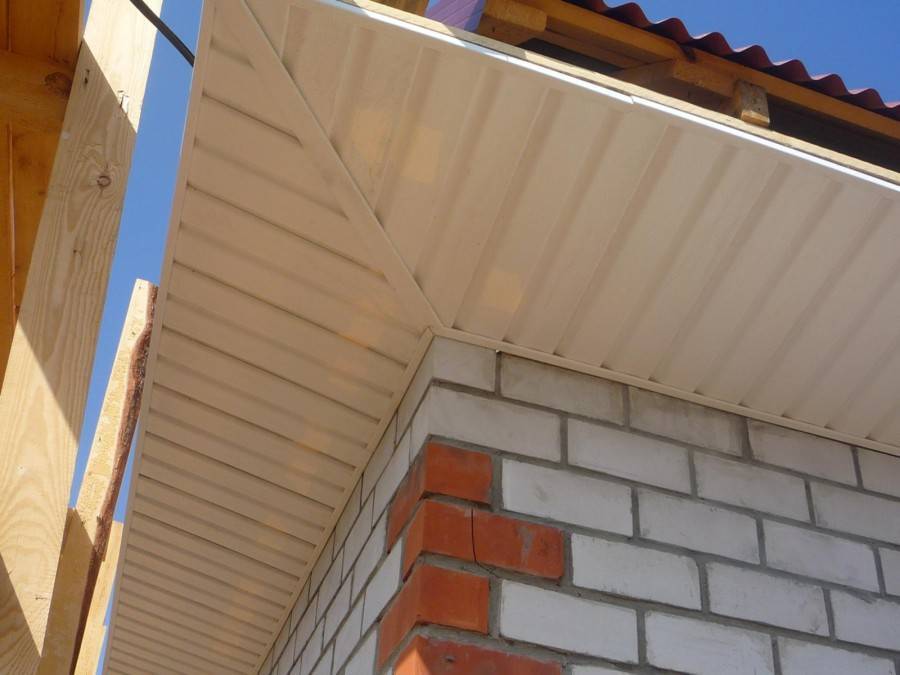

Обязательно следует предусмотреть карнизные свесы для водостока — продолжающиеся части наклонных поверхностей кровли, выступающие за габариты самого здания.

Сложности проектирования

Каркас четырехскатной крыши включает в себя большое количество элементов, каждый из которых имеет свою функцию. Чтобы создать конструкцию, способную выдерживать высокие нагрузки, необходимо выполнить серию сложных вычислений. Даже планируя строительство кровли своими руками, расчет стропильной системы четырехскатной крыши рекомендуется доверить профессиональному архитектору.

В проекте указывается специализация всех элементов стропильной системы, их точные размеры. Кроме того, полноценный проект, выполненный специалистом, включает подробное описание всех узлов и соединений, благодаря чему значительно упрощается и ускоряется монтаж конструкции. Исполнителям остается приобрести необходимые материалы и подготовить инструменты, после чего можно приступать к возведению крыши.

Если предполагается выполнить необходимые расчеты самостоятельно, лучшим вариантом станет использование программы для расчета вальмовой крыши. Это позволит избежать критичных ошибок в проектировании.

Важно не только правильно рассчитать конструкцию, но и максимально точно выполнить разметку. Исправление ошибок, допущенных на данном этапе, потребует значительных финансовых издержек

При проектировании каркаса вальмовой крыши в первую очередь следует определиться с углом уклона скатов. Чем больше угол наклона, тем выше расход материалов на строительство кровельной системы. При этом малый угол наклона требует создания более мощного каркаса, так как возрастает снеговая и ветровая нагрузка на крышу

Таким образом, важно определить оптимальные параметры четырехскатной крыши и выполнить соответствующие расчеты. Это позволит возвести внешне привлекательную конструкцию с высокими функциональными характеристиками

Составляющими элементами стропильной системы вальмовой и полувальмовой крыши являются :

• мауэрлат;
• прогон;
• опорная доска;
• затяжки;
• нарожники;
• обрешетка;
• стропила рядовые;
• стропила диагональные (накосные).

Разрабатывать план стропил четырехскатной крыши можно самому – при наличии определенного уровня навыков и подготовки. Но в основном такой работой занимается специалист, который сделает схему плана под ваши предпочтения для кровли.
