Несъёмная опалубка
В последнее время всё чаще практикуют монолитные ленты с несъёмной опалубкой. В её применении есть немало плюсов:
- Она ускоряет строительство фундамента, поскольку её не требуется демонтировать после отверждения бетона.
- Отделывать цоколь можно, не дожидаясь полного высыхания бетона.
- Опалубка может выполнять функцию теплоизоляции.
Последний момент особенно важен. Несъёмную опалубку сооружают из различных материалов, но наибольшей популярностью сегодня пользуется экструдированный пенополистирол. И тогда опалубка играет роль теплоизоляции, максимально защищая грунт от промерзания через бетонную ленту. Толщина плит из ЭППС, применяемых для монтажа этой конструкции, – от 50 до 100 мм.
Добавим, что устройство опалубки из ЭППС – технологичный процесс. К плитам теплоизоляции производители предлагают полный набор комплектующих, необходимых для монтажа. Прежде всего, полимерные стяжки с удлинителями – перемычки, которые задают необходимую толщину бетонной ленты и не дают конструкции деформироваться в момент заливки бетона. Также среди комплектующих – фиксаторы для арматуры, тарельчатые дюбели, клей-пена для склеивания плит.
Пожалуй, единственный минус несъёмной опалубки из ЭППС – стоимость. Это недешёвая конструкция, и если предполагается строить дом на грунтах непучинистых или пучинистых, но с низким уровнем грунтовых вод, то несъёмная опалубка из ЭППС – экономически не оправданна.
Как сооружать мелкозаглубленную ленту?
Для начала нужно её спроектировать с учётом специфики грунтов на участке, глубины заложения, нагрузок на фундамент, толщины кладки и других конструктивных особенностей здания.
Но можно говорить о примерных размерах. В малоэтажном домостроении несущие стены делают из газобетонных блоков невысокой плотности толщиной 375 мм. Такие стены довольно лёгкие, и потому под них в большинстве случаев подходят ленточные фундаменты стандартных габаритов: для одноэтажного дома – шириной 400 мм, для двухэтажного – шириной 600 мм. Глубина залегания – 300 мм, высота цокольной части – 200 мм (то есть общая высота фундамента –500 мм).
Рассмотрим типичный вариант сооружения мелкозаглубленной ленты с полами по грунту. Работы начинают с разметки контуров фундамента и подготовки котлована или траншей под ленту. Далее на дно укладывают подушку – слой песка или щебня толщиной 100-300 мм в зависимости от типа грунта. Подушку обязательно трамбуют послойно виброплитой.
Затем устанавливают и укрепляют тем или иным способом опалубку – форму для будущего фундамента. Чаще всего её делают съёмной – из обрезной доски, фанеры, ОСП и пр. Но, как уже говорилось, можно установить и несъёмную опалубку, например, из экструдированного пенополистирола. На этапе подготовки опалубки закладывают сквозные гильзы, через которые после бетонирования будут заводить в дом инженерные коммуникации.
Далее сооружают пространственный арматурный каркас, задача которого – воспринимать растягивающие нагрузки, тем самым повышая прочность фундамента. Каркас выполняют чаще всего из стальных стержней. Как и у любой другой изгибаемой железобетонной балки, у ленты должно быть две зоны армирования – снизу и сверху, которые соединены друг с другом вертикальной арматурой. Количество и диаметр стержней определяют на основании расчёта, но чаще всего используют 4-6 прутков диаметром 10-12 мм. Стержни располагают так, чтобы при заливке бетона они оказались в его толще (не менее, чем на 50 мм), – это мера по защите металла от коррозии. Связывают прутки мягкой вязальной проволокой.
Затем приступают к бетонированию. Обычно применяют бетон марок М300 (класс B22,5) или М350 (класс B25). Его заливают с использованием бетононасоса или миксера, которые подъезжают к стройплощадке. Желательно заливать бетон непрерывно, в один заход. Бетон обязательно уплотняют с помощью глубинного вибратора.

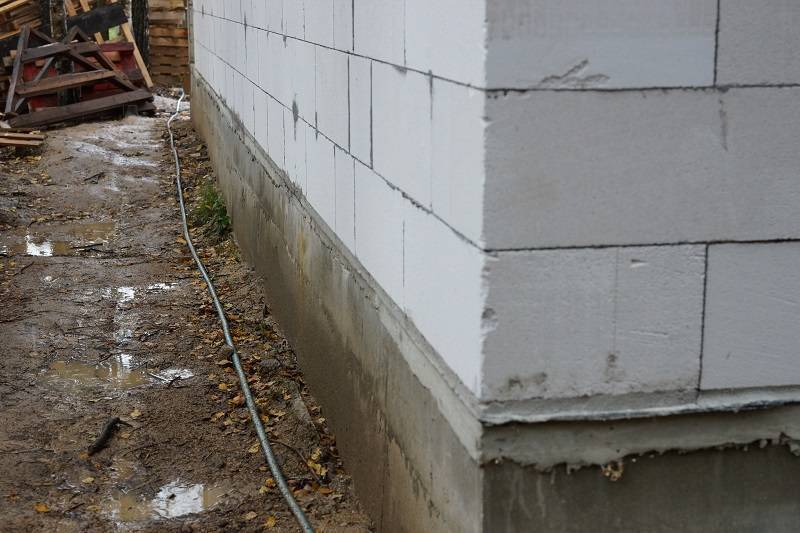

Цокольная часть ленточного фундамента
Полную прочность бетон набирает не менее чем за 28 суток. Опалубку снимают после схватывания бетона (летом, как правило, через 5-7 дней). Далее при необходимости выполняют вертикальную гидроизоляцию обмазочными или оклеечными материалами на битумной или полимерной основе, а также утепление фундамента и отмостки. После чего делают обратную засыпку ленты, отмостку и – внутри ленты – пол по грунту.
Последний устраивают обычно так. Снимают плодородный слой земли, делают песчаную или щебёночную подушку толщиной не менее 200 мм. На неё укладывают разделительный слой – например, полимерную профилированную мембрану. Потом монтируют вразбежку плиты ЭППС (или ППС) расчётной толщины (как правило, до 200 мм). Рекомендуют применять плиты с высокой прочностью на сжатие – не менее 0,30 МПа (30 тонн/м2) при 10% линейной деформации.
Затем на специальные фиксаторы устанавливают арматурную металлическую сетку, обычно с прутками диаметром 8-12 мм и ячейками 200 х 200 мм, в один или два ряда. После чего заливают стяжку из прочного бетона (например, М300 или М400) толщиной, как правило, 100-120 мм. В стяжку нередко встраивают водяные тёплые полы, но предпочтительнее сооружать такой пол в отдельной стяжке (поверх фундамента) толщиной от 70 мм, армированной сеткой с прутками диаметром 5-6 мм и ячейками 100 х 100 мм. Чаще всего стяжку отделяют от стен, перегородок и других конструктивных элементов слоем теплоизоляции толщиной 25-30 мм.
Бетонная “лента” в сочетании с полами по грунту
Проведение земляных работ
Фундамент для дома из бетонных блоков предусматривает верную разметку территории. Планировка участка осуществляется согласно проектной документации и состоит из двух этапов.
Разметка территории под котлован
Профессиональное руководство специалистов презентует четкий алгоритм разметки:
- Вбивание кольев. Располагаются на расстоянии 50 – 100 см от углов конструкции, чтобы предотвратить осыпание почвы.
- Растягивание шнура. Размещается согласно внешним стенам, предусматривает наличие цоколя, ширины блока.
- Дополнительные мероприятия. Если у постройки имеется эркер, подъезд, то сборный или ленточный тип фундамента, созданный из блоков типа ФБС, размечают мелом или грунтовкой.
После выполнения всех задач итоговый результат сверяют с проектом и корректируют.
Выкапывание котлована
Земляные работы проводятся с учетом существующих коммуникаций, УГВ и грунтов. Когда монтаж фундамента выполняется на подвале, подразумевает укладку плит, а на участке – слабый грунт, оправдан котлован на глубине 40 см. Траншейную ленту лучше углубить на 30 – 70 см. Рытье котлована производится следующим образом:
- Снимается верхний слой грунта на выбранную глубину.
- Для глубокого котлована обустраивается заграждение.
- Вертикальные поверхности выравниваются, прокладывается гидроизоляция.
- На рыхлых грунтах стенки размечаются под углом, при прорезании водоносного слоя расширяется траншея и делается 3-5 уступов в зависимости от типа почвы.
- Периодические контролируется вертикальность стен.
Дальнейшие задачи включают укладку геотекстиля, формирование подушки на основе гравия и песка. Какие дополнительные требования к выкапыванию ямы? Проведение работ в сухое время года, чтобы предотвратить размыв грунтов.
Правильный расчёт параметров основания
Блоки, выбранные для строительства основания, должны свободно входить в подготовленную траншею
Стоит отметить, что блочный каркас в отличие от монолитного, возводится достаточно быстро. И после его монтажа можно сразу же начинать кладку стен
Важно только правильно рассчитать параметры ленты фундамента. Для этого существует несколько правил:
- Ширина будущего основания обязательно должна превышать проектную толщину стен дома.
- Разметку под фундамент нужно делать исходя из этого принципа.
- Блоки, выбранные для строительства основания, должна свободно входить в подготовленную траншею и при этом там должен оставаться достаточный зазор для свободной работы строителей при установке блоков один на один и измерения уровня горизонтали фундамента.
- Глубину траншеи под контур высчитывают в зависимости от общей массы готового дома и от уровня промерзания грунта, а также его особенностей.
При устройстве блочного фундамента не стоит опираться на первоначальную оценку грунта и советы соседей. Лучше воспользоваться услугами специалистов, которые обоснуют или опровергнут целесообразность применения блоков в качестве строительного материала для основания дома.
Какой фундамент лучше блочный или ленточный — Фундамент своими руками
При составлении калькуляции на производство строительных работ стоимость возведения фундаментов составляет четвертую часть всех расходов на постройку здания.
Каждый индивидуальный застройщик не отказался бы сэкономить значительные денежные средства на этой части строительных работ, соблюдая при этом баланс соотношения цены и качества, а в случае с фундаментами, еще прочности и надежности.
Для технико-экономического сравнения можно рассмотреть стоимость возведения популярных видов фундаментных конструкций: монолитный бетонный и сборный из блоков ФБС.
Монолитные и сборные основания: сравнительная характеристика
Чтобы дать сравнение и сделать вывод – какой фундамент дешевле: монолитный или сборный из блоков ФСБ, необходимо разобраться в их устройстве и монтаже.
Монолитные бетонные и сборные несущие конструкции могут иметь два вида исполнения: ленточные и столбчатые. Существует множество отличий при производстве работ по устройству этих видов фундаментных конструкций:
Блочные конструкции рекомендуется применять для устройства заглубленных фундаментов.
Готовые ФБС значительно ускоряют кладку подземной части дома, и поэтому сборные фундаменты дешевле, чем другие виды.
Сборная блочная фундаментная лента, выполненная из блоков ФБС
Сравнение монолитного и блочного фундаментов
В сравнительной таблице можно увидеть основные различия устройства и монтажа фундаментов:
- Объемы земляных работ для устройства обоих видов несущих конструкций примерно одинаковые с небольшим перевесом для монолитной конструкции, для которой понадобится немного больше места при армировании и монтаже опалубочной системы.
- Ценовая стоимость сборного железобетона и готовой бетонной смеси для монолитного бетонного массива практически одинакова.
- Фундаментные блоки укладываются на слой цементно-песчаного раствора при помощи автокрана.
- Монолитная лента требует значительно больше затрат на приобретение материалов для опалубки и армирования, изготовления арматурных каркасов и их монтажа, изготовления бетона (при малых объемах) или покупки с доставкой бетоновозом – миксером товарного бетона и укладки бетонной смеси в конструкцию ленты. Сюда еще надо добавить трудозатраты на уплотнение бетонной смеси вибрированием и уход за бетоном в течение 3 – 7 дней до набирания им 70% прочности.
- Стоимость машиносмены автокрана для выгрузки и монтажа сборного блочного конструкции составляет около 12000 рублей. Монтаж ФБС способно выполнить за несколько дней звено рабочих – монтажников в количестве 3-х человек. Если провести простейшие расчеты, можно сделать следующие выводы, что совокупность затрат на аренду автокрана, зарплату монтажников и покупку цементного раствора будет в два или три раза дешевле, чем выполнение аналогичных работ при производстве работ по возведению монолитного несущего конструктива.
Комбинированный совмещенный способ устройства фундаментов
На основании перечисленных условий производства работ и экономической целесообразности можно сделать однозначный вывод, что ленточный фундамент из блоков ФБС будет лучше по всем показателям, чем монолитный.
Экономия при устройстве блочной конструкции
Существует несколько дополнительных возможностей снизить затраты на устройство конструкций из блоков. Например:
- При монтаже использовать блоки б/у в хорошем состоянии, цена которых будет в несколько раз ниже новых.
- Возможность сооружения блочного фундамента зимою, когда на монтажные работы предлагаются большие сезонные скидки.
- Сочетание при устройстве сборного фундамента как и блоков ФБС, так и мелкоразмерных камней (шлакоблока или кирпича).
Такие несложные мероприятия позволяют значительно снизить стоимость возведения сборного несущего основания дома.
Особенности выбора
Несмотря на сравнительные ценовые показатели, нельзя так однозначно подходить к выбору: ФБС или монолит. Бывают случаи, когда лучше сделать выбор в сторону более дорогой конструкции фундамента и обеспечить при этом максимальную надежность и прочность всего строения.
Известно, что любая монолитная конструкция будет более прочной, чем сборная из отдельных фрагментов. Эта истина идеально подходит к фундаментным массивам. Армированный бетонный блок сам по себе представляет единый монолит, но конструкция, собранная из отдельных фундаментных блоков, не будет полностью целой и монолитной. Это нужно учитывать при выборе вида несущего основания.
Если на участке под застройку имеется грунтовое основание с возможным сдвигом в горизонтальной плоскости, сборный фундамент может оказаться в крайне неустойчивом положении, что может привести к потере целостности массива фундамента.
Бетонные блоки для фундамента
Бетонные блоки для фундамента марки ФБС почему-то всегда называют бетонными,хотя при их изготовлении применяется небольшое армирование.
Аббревиатура ФБС расшифровываются,как фундаментные блоки стеновые. Они предназначены для стен подвалов,потому что зачастую такой фундамент закладывают на глубину промерзания грунта или сразу с целью строительства подвала под зданием. Поэтому стены из блоков ФБС являются по совместительству и фундаментом и стенами подвала жилого дома или здания любого другого назначения.
Размеры бетонных блоков для фундамента
марка и размеры бетонных блоков ФБС Строительная промышленность выпускает достаточно обширный сортамент блоков ФБС по толщине и по размерам.
По толщине фундаментные блоки выбираются в зависимости от толщины стены стен здания.Допускается применение толщины блоков меньше,чем толщина стены,но не намного. Если сомневаетесь,то лучше выбрать шире,чем уже. Например, толщина будущих кирпичных стен дома будет 640мм,а блоки монтируются толщиной 600м. На 20мм с каждой стороны блока кирпичная кладка будет нависать.
А по типоразмеру при монтаже применяются вся номенклатура,потому что их укладка должна производится с перевязкой швов,а также в зависимости от размера фундамента.
Например, размер фундамента 9 м, значит в один ряд уместятся следующие блоки:
- ФБС24-6-6- 3шт
- ФБС12-6-6-1шт
- оставшиеся 600мм сделать монолиную вставку
- или есть другой вариант: вместо ФБС 12-6-6 взять ФБС9-6-6 2шт,тогда не нужно будет делать замоноличивание.
Таким образом ,обычно и рассчитывается количество и типоразмеры ФБС,в зависимости от размера фундамента и ширины стены.
Применение блоков ФБС в строительстве достаточное обширное:
- ленточные фундаменты многоэтажных зданий
- ленточные фундаменты малоэтажных домов с подвалом
- ленточные фундаменты под баню или гараж
- теплофикационные камеры при строительстве теплотрасс
- надземные одиночные фундаменты для прокладки надземных теплотрасс
Подготовительные работы
Возведению фундамента будут предшествовать подготовительные работы, алгоритм которых описан ниже:
- Проведение предварительного расчета блочного фундамента, для этого чаще всего используют специальное программное обеспечение, при помощи которого вводятся основные технические характеристики возводимого строения и осуществляется раскладка блоков. Это позволит на начальной стадии определить особенности крепежа отдельных элементов конструкции.
- Во время проведения расчетов необходимо определить месторасположение коммуникаций, поскольку для них потребуется проделать отверстия в блоках. Сведения об этом следует указать при покупке материала.
- Создание бумажного или электронного проекта строительной площадки, на которой должны быть отмечены места, в которых будет размещаться техника, материал и прочие объекты.
- Первичная подготовка места строительства подразумевает удаление верхних слоев грунта. Быстрее всего осуществить этот процесс можно при помощи экскаватора; убранную землю необходимо размещать поблизости, поскольку она еще может потребоваться для проведения обратной засыпки.
- Необходимо осмотреть полученный котлован и осуществить разметку осей будущих стен постройки. Для этих целей можно применить деревянные колышки и достаточно прочную леску.
- На финальном этапе подготовительных работ можно организовать внутренний дренаж основанием, хотя это и не является обязательным условием, если в ходе строительства будет обеспечена качественная гидроизоляция пола и стен возводимой постройки.
Потенциальные минусы создания основания из готовых блоков
При этом будущему владельцу строения потребуется изначально оценить возможные минусы выбранного варианты быстрого строительства основания для частного дома. В том числе оценить, что данный вид работ используется почти всегда для строительства частного дома. Даже не дома, а домика, если будущий владелец предполагает строительство массивного особняка в несколько этажей. Такой вариант работ уместен исключительно для осуществления малоэтажного строительства.
Кроме того, с основаниями из готовых изделий потребуется выполнить несколько обязательных условий успешной деятельности, которые помогут снизить минусы, основанные на «не монолитности»:
- В случае глубокого промерзания почвы и при строительстве в регионах, отличающихся холодным климатом, основание для дома из фбс потребуется дополнительно утеплять
- Между отдельными блоками обязательно присутствуют зазоры, требующие использования гидроизоляции для обеспечения надежности
- Укладка ФБС выполняться самостоятельно не может. Следовательно потребуются дополнительные финансовые затраты на привлечение специализированной техники.
- Отсутствие возможности использования на пучинистых почвах или на территориях с повышенной влажностью. В случае проведения работ на участках с высокой влажностью грунта или близкого расположения подземных вод, потребуется создать дополнительную гидроизоляцию и выбирать готовые блоки для формирования основания строения только в исключительных случаях, когда по разным причинам проведение работ по созданию монолитного фундамента нереально.
- Связанное с предыдущим пунктов обязательное проведение расчета по инженерно-геодезическим условиям.
Относительно снизить влияние этих негативных факторов может проведение работ, создающих такую надежную основу, как монолитная подложка. В этом случае выполненный из отдельных изделий блочный фундамент становится более прочным и долговечным.
Особенности блоков
Сборный ленточный фундамент из блоков ФБС для дома имеет ряд особенностей. Перед началом строительства необходимо учесть все преимущества и недостатки материала и подобрать наиболее прочный тип блоков.
Почему именно блочное основание?
Такое основание можно возвести за 5-6 дней, на укладку свайного или монолитного фундамента уходит несколько месяцев. К возведению стен приступают сразу после укладки цоколя: блоки ФБС не набирают прочность в отличие от монолитных плит. Дополнительные детали в процессе постройки не используют, монтаж опалубки и армирование проводить необязательно. Закладку блочного фундамента осуществляют самостоятельно, помощь опытных строителей не требуется.
Что представляют собой блоки ФБС
Основу цоколя составляют строительные фундаментные блоки. Это бетонные конструкции, изготовленные по специальной технологии. Материал, используемый в процессе, — прочный армированный бетон. Фундаментные блоки равномерно распределяют нагрузку по всей площади. Перед началом строительных работ нужно рассчитать примерный размер возводимого строения.
Стандартные характеристики для фундаментных блоков:
- высота — не более 58 см;
- ширина — 60, 50, 40 и 30 см;
- длина — 238, 118 и 78 см.
В боковых частях блоков на заводе делают специальные отверстия, которые при строительстве заливают цементом.
Положительные стороны
Блоки ФБС, используемые при строительстве фундамента, имеют ряд преимуществ в сравнении с другими материалами.
К ним относят:
- звукоизоляцию;
- теплопроводность;
- отсутствие негативного воздействия внешних факторов;
- простоту монтажа;
- широкий ассортимент;
- устойчивость к перепадам температур;
- долгий срок эксплуатации;
- высокую прочность и надежность;
- небольшую стоимость (в сравнении с другими материалами).
Строительные работы производят независимо от типа грунта. Здания можно возводить в сейсмоопасных регионах.
Минусы блоков
Ленточный фундамент из ФБС имеет ряд недостатков
Укладка напоминает сборку конструктора, поэтому важно уделить внимание сцепке блоков друг с другом. Монолитная кладка образует ровную поверхность, поэтому конструкция не требует дополнительного укрепления в отличие от блочного фундамента
Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника
Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника
Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника
Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника.
Типы оснований
Перед началом строительства необходимо определиться с типом основания.
Выделяют несколько основных видов:
- Свайный. Подходит для строительства конструкций (бань, гаражей) на почвах с повышенным уровнем кислотности и грунтовыми водами (глубокое залегание).
- Линейный. На линейном фундаменте строят одно- или двухэтажные жилые дома.
Фундаментно-строительные блоки (по конструкции) бывают:
- Пустыми. Низкопрочный материал, используется для строительства заборов. Малый вес обеспечивает пустота внутри блока.
- Монолитными. Армированная конструкция из бетона снабжена пазами, ее используют для монтажа систем коммуникации.
- Сплошными. Блоки соединены друг с другом заранее, образуя квадрат. Чтобы повысить прочность, конструкцию дополнительно армируют.
Подборка блоков по размеру позволяет заранее просчитать параметры возводимой конструкции и составить смету.
Как подобрать размеры блоков
При покупке ФБС необходимо придерживаться следующих рекомендаций:
- Производитель. Качество материала напрямую зависит от изготовителя. Приобретать нужно ФБС, сделанные на заводе. Плиты, изготовленные кустарным методом, имеют меньшие марки на сжатие. Перед покупкой нужно изучить отзывы о том или ином материале.
- Точность геометрии. ФБС с точной геометрией быстрее и проще укладывать. Многое зависит от технологии изготовления плит. Если бетон заливают в специальные формы, то блок получается ровным. При применении технологии немедленной распалубки плиты будут иметь трапециевидное сечение. Они обеспечивают большую площадь опоры, поэтому материал такого типа используют при строительстве зданий в сейсмоопасных районах.
- Места коммуникации. Они определяются заранее. Чтобы не бурить отверстия в цельных плитах, нужно приобрести специальные ФБС.
Для строительства жилых домов предпочтительнее использовать плиты длиной в 238 см. Применение таких ФБС сократит количество вертикально расположенных швов.
