Как выбрать сечение кабеля

Влияние рабочих параметров на расчет

Чтобы определить, какой толщины должен быть кабель для прокладывания функциональной и безопасной проводки, можно ориентироваться на основные рабочие показатели электрической сети (напряжение, сила тока, потребляемая мощность). Однако каждый из этих способов имеет небольшие особенности, которые необходимо учитывать. Рассмотрим их по отдельности.

Напряжение

При расчете сечения кабеля по напряжению ключевое значение имеет тип сети по количеству фаз. Как мы знаем, стандартная бытовая сеть имеет 1 силовую фазу с напряжением 220 вольт, а в производственной деятельности и на высоконагруженных объектах применяется трехфазная сеть – с напряжением 380 вольт. Отличается и строение силового кабеля:

• в однофазном – 3 жилы: фаза, ноль, заземление;
• в трехфазном – 5 жил: 3 фазы, ноль, заземление.

Это накладывает определенные особенности на монтаж электросети, связанные с разводкой питания на автоматы и выделенные линии. К примеру, от силового щитка частного дома идет одна ветка для освещения и подачи электроэнергии в гараж, потребляемая мощность которого составляет 18 киловатт. И именно здесь возникает различие:

• В однофазной сети кабель будет принимать на себя всю нагрузку ветви, равную 18 кВт. То есть при использовании медного провода его сечение должно быть равно 16 или 25 мм2 (для скрытой и отрытой проводки).
• В трехфазной сети кабель будет состоять из трех питающих жил, каждая их которых будет находиться под нагрузкой в 6,6 кВт. То есть площадь сечения каждой из них может составлять 1 мм2, а суммарная – 3мм2.

Например, мы прокладываем электрическую сеть в квартире, подключенной к однофазной сети с напряжением 220В. Для питания электроплиты с номинальной мощностью в 5 кВт от распределительного щитка будет проведена отдельная ветка с автоматикой. Согласно таблице для этого нужно использовать медный кабель с площадью сечения в 2,5 мм2. Алюминиевые провода для питания таких устройств лучше не использовать совсем – их свойства могут изменить в худшую сторону под воздействием сильной нагрузки.

Сила тока

Чтобы узнать, какие провода подойдут для использования на определенном участке цепи, можно провести расчеты по силе тока. Некоторые электрики в данной ситуации производят примерный расчет, считая, что на один квадратный миллиметр сечения должно приходиться 10А тока, однако такой способ не слишком точен, поскольку подходит только для однофазных сетей и кабелей с площадью сечения до 6 мм2. Поэтому мы рассмотрим, как правильно и точно выбрать кабель исходя из величины номинального тока.

Чаще всего на корпусе электроприборов или в технической документации указывается их номинальная мощность, с помощью которой мы можем вычислить мощность и, следовательно, нагрузку. Сложив токовые нагрузки всех электроприборов, получим суммарную мощность. Исходя из этой величины, надо будет выбирать провод. Например, в участок сети включены две ламы мощностью по 100Вт и четыре – по 40Вт, а также 1200Вт микроволновка и 2200Вт электрический чайник. Суммарная мощность нагрузки в такой цепи составит 3760Вт или 3,76 кВт. Для расчета сечения кабеля понадобится стандартная формула нахождения силы тока.

I= P/U

P – сопротивление (общая мощность); U – напряжение сети; I – сила тока

I= 3760Вт/220В= 17,09 А

Токовая нагрузка на нашем участке сети составляет 17,09А. В выборе подходящего кабеля нам поможет таблица нагрузок, использовавшаяся в способах выше. Обращаемся к ней и видим, что в однофазной сети с напряжением в 220В можно использовать медный кабель с сечением 1,5 мм2 или алюминиевый с сечением 2,5 мм2. Для сети с напряжением 380В эти показатели аналогичны – существенная разница в требуемой толщине кабелей между трех- и двухфазными сетями становится заметной только при нагрузке выше 25А.

Не забывайте, что выбор проводников по длительно допустимому току необходимо производить с округлением в большую сторону. Если, например, суммарная нагрузка составляет 22,5 А, следует брать кабель с сечением не ниже этого значения. Согласно таблице это будет 2,5 мм2 для медных проводов и 4 мм2 – для алюминиевых. Такое соотношение закономерно для двух этих материалов, так как медь обладает более высокой пропускной способностью.

Таблица выбора сечения алюминиевого кабеля по току и мощности

Сечение токопро водящей жилы, мм2	Алюминивые жилы проводов и кабелей
Напряжение, 220 В	Напряжение, 380 В
ток, А	мощность, кВт	ток, А	мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22,0	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,0

Пример выбора сечения кабеля

Допустим у нас нагрузка в P=5 кВт и нам нужно определить требуемое сечения медного кабеля. Напряжение сети U=220 В. Для активной нагрузки по закону Ома находим ток протекающий по кабелю: I=P/U=5000/220=22.72 А

По таблицы для медного кабеля, напряжения 220 В и току более 22.72 А находим что сечение провода должно быть 2.5 мм2

Таблица допустимых длительных длительных токов для проводов и кабелей при прокладке в воздухе и в земле для прямоугольного и квадратного сечения представлена ниже.

№	Число жил, сечение мм. Кабеля (провода)	Наружный диаметр мм.	Диаметр трубы мм.	Допустимый длительный ток (А) для проводов и кабелей при прокладке:	Допустимый длительный ток для медных шин прямоугольного сечения (А) ПУЭ
ВВГ	ВВГнг	КВВГ	КВВГЭ	NYM	ПВ1	ПВ3	ПВХ (ПНД)	Мет.тр. Ду	в воздухе	в земле	Сечение, шины мм	Кол-во шин на фазу
1	1х0,75	2,7	16	20	15	15	1	2	3
2	1х1	2,8	16	20	17	17	15х3	210
3	1х1,5	5,4	5,4	3	3,2	16	20	23	33	20х3	275
4	1х2,5	5,4	5,7	3,5	3,6	16	20	30	44	25х3	340
5	1х4	6	6	4	4	16	20	41	55	30х4	475
6	1х6	6,5	6,5	5	5,5	16	20	50	70	40х4	625
7	1х10	7,8	7,8	5,5	6,2	20	20	80	105	40х5	700
8	1х16	9,9	9,9	7	8,2	20	20	100	135	50х5	860
9	1х25	11,5	11,5	9	10,5	32	32	140	175	50х6	955
10	1х35	12,6	12,6	10	11	32	32	170	210	60х6	1125	1740	2240
11	1х50	14,4	14,4	12,5	13,2	32	32	215	265	80х6	1480	2110	2720
12	1х70	16,4	16,4	14	14,8	40	40	270	320	100х6	1810	2470	3170
13	1х95	18,8	18,7	16	17	40	40	325	385	60х8	1320	2160	2790
14	1х120	20,4	20,4	50	50	385	445	80х8	1690	2620	3370
15	1х150	21,1	21,1	50	50	440	505	100х8	2080	3060	3930
16	1х185	24,7	24,7	50	50	510	570	120х8	2400	3400	4340
17	1х240	27,4	27,4	63	65	605	60х10	1475	2560	3300
18	3х1,5	9,6	9,2	9	20	20	19	27	80х10	1900	3100	3990
19	3х2,5	10,5	10,2	10,2	20	20	25	38	100х10	2310	3610	4650
20	3х4	11,2	11,2	11,9	25	25	35	49	120х10	2650	4100	5200
21	3х6	11,8	11,8	13	25	25	42	60	Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP30
22	3х10	14,6	14,6	25	25	55	90
23	3х16	16,5	16,5	32	32	75	115
24	3х25	20,5	20,5	32	32	95	150
25	3х35	22,4	22,4	40	40	120	180	Сечение, шины мм	Кол-во шин на фазу
26	4х1	8	9,5	16	20	14	14	1	2	3
27	4х1,5	9,8	9,8	9,2	10,1	20	20	19	27	50х5	650	1150
28	4х2,5	11,5	11,5	11,1	11,1	20	20	25	38	63х5	750	1350	1750
29	4х50	30	31,3	63	65	145	225	80х5	1000	1650	2150
30	4х70	31,6	36,4	80	80	180	275	100х5	1200	1900	2550
31	4х95	35,2	41,5	80	80	220	330	125х5	1350	2150	3200
32	4х120	38,8	45,6	100	100	260	385	Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP31
33	4х150	42,2	51,1	100	100	305	435
34	4х185	46,4	54,7	100	100	350	500
35	5х1	9,5	10,3	16	20	14	14
36	5х1,5	10	10	10	10,9	10,3	20	20	19	27	Сечение, шины мм	Кол-во шин на фазу
37	5х2,5	11	11	11,1	11,5	12	20	20	25	38	1	2	3
38	5х4	12,8	12,8	14,9	25	25	35	49	50х5	600	1000
39	5х6	14,2	14,2	16,3	32	32	42	60	63х5	700	1150	1600
40	5х10	17,5	17,5	19,6	40	40	55	90	80х5	900	1450	1900
41	5х16	22	22	24,4	50	50	75	115	100х5	1050	1600	2200
42	5х25	26,8	26,8	29,4	63	65	95	150	125х5	1200	1950	2800
43	5х35	28,5	29,8	63	65	120	180
44	5х50	32,6	35	80	80	145	225
45	5х95	42,8	100	100	220	330
46	5х120	47,7	100	100	260	385
47	5х150	55,8	100	100	305	435
48	5х185	61,9	100	100	350	500
49	7х1	10	11	16	20	14	14
50	7х1,5	11,3	11,8	20	20	19	27
51	7х2,5	11,9	12,4	20	20	25	38
52	10х1	12,9	13,6	25	25	14	14
53	10х1,5	14,1	14,5	32	32	19	27
54	10х2,5	15,6	17,1	32	32	25	38
55	14х1	14,1	14,6	32	32	14	14
56	14х1,5	15,2	15,7	32	32	19	27
57	14х2,5	16,9	18,7	40	40	25	38
58	19х1	15,2	16,9	40	40	14	14
59	19х1,5	16,9	18,5	40	40	19	27
60	19х2,5	19,2	20,5	50	50	25	38
61	27х1	18	19,9	50	50	14	14
62	27х1,5	19,3	21,5	50	50	19	27
63	27х2,5	21,7	24,3	50	50	25	38
64	37х1	19,7	21,9	50	50	14	14
65	37х1,5	21,5	24,1	50	50	19	27
66	37х2,5	24,7	28,5	63	65	25	38

Вперёд >

Комментарии

Андрей 27.02.2018 08:09 Таблицы не всегда есть под рукой, поэтому вношу поправку к данной статье о подборе сечения провода. Формула I=P/U=I/s*15%; где s- сопротивление10 ампер на 1квадрат, а 15% — это погрешность на ГОСТ и реактивную мощность.

Цитировать

Обновить список комментариев

Расчет падения напряжения

В любых проводниках при значительной длительности кабельной линии падает напряжение, поскольку им свойственно сопротивление.

По нормам Правил эксплуатации электроустановок (таблица 7), площадь сечения проdjдников должна допускать потерю напряжения до 5%. Особенно это касается линий, имеющих малое сечение.

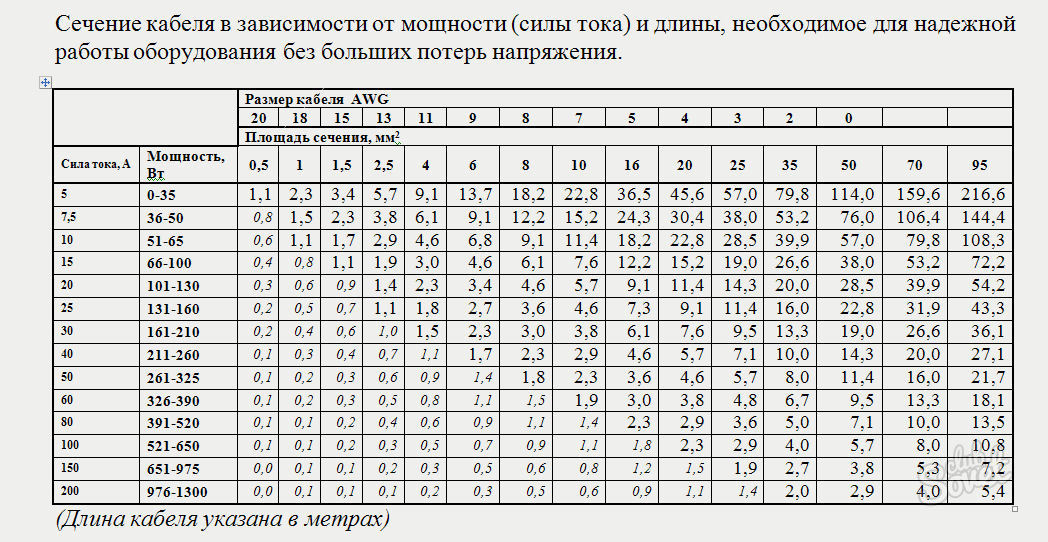

Таблица 7.

Формулы, используемые для определения потери напряжения:

R=2*(p*L)/S,

Uпад=I*R,

U%=(Uпад/Uлин)*100,

где:

2 — коэффициент двухжильности электрической проводки, так как ток протекает по 2 жилам одновременно;

R — сопротивление в Омах;

p — удельное сопротивление проводника, Ом*мм2/м;

S — площадь сечения, мм2;

Uпад — падение напряжения, В;

U% — падение напряжения относительно к линейному напряжению в %.

Пример. Однофазный медный провод длиной 20м с сечением 1,5 мм2. Подключаем аппарат, он потребляет 7 кВт электроэнергии.

Если сила тока недостаточна, рекомендуется подключать разные приборы к разным веткам электропроводки.

Расчитывать падение напряжения будем в такой последовательности.

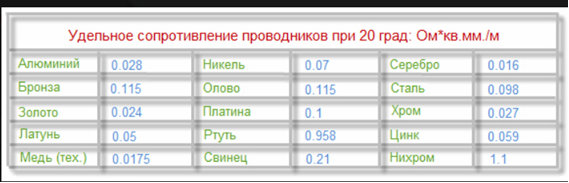

1. Определим сопротивление кабеля из меди по таблице 9.

R=2×(0,0175×20м)/1,5=47 Ом.

2. Найдем силу тока, которая будет проходить по проводнику.

I=7000/220=31,8 А.

3. Определим падение напряжения.

Uпад=31,8×0,47=14,95 В.

4. Ищем процент падения напряжения.

U%=(14,95/220)×100=6,8%.

По результатам расчетов напрашивается вывод, что данный кабель будет недостаточным для сварочного аппарата. Чтобы не происходили сбои в электросети, необходимо использовать проводку с большей площадью сечения.

Расчет сечения провода электропроводки по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.

Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке. В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или kVA). 1 кВт=1000 Вт.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

Электроприбор	Потребляемая мощность, Вт	Сила тока, А
Стиральная машина	2000 – 2500	9,0 – 11,4
Джакузи	2000 – 2500	9,0 – 11,4
Электроподогрев пола	800 – 1400	3,6 – 6,4
Стационарная электрическая плита	4500 – 8500	20,5 – 38,6
СВЧ печь	900 – 1300	4,1 – 5,9
Посудомоечная машина	2000 – 2500	9,0 – 11,4
Морозильники, холодильники	140 – 300	0,6 – 1,4
Мясорубка с электроприводом	1100 – 1200	5,0 – 5,5
Электрочайник	1850 – 2000	8,4 – 9,0
Электрическая кофеварка	630 – 1200	3,0 – 5,5
Соковыжималка	240 – 360	1,1 – 1,6
Тостер	640 – 1100	2,9 – 5,0
Миксер	250 – 400	1,1 – 1,8
Фен	400 – 1600	1,8 – 7,3
Утюг	900 –1700	4,1 – 7,7
Пылесос	680 – 1400	3,1 – 6,4
Вентилятор	250 – 400	1,0 – 1,8
Телевизор	125 – 180	0,6 – 0,8
Радиоаппаратура	70 – 100	0,3 – 0,5
Приборы освещения	20 – 100	0,1 – 0,4

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит:

7 А + 8 А + 3 А + 4 А = 22 А

С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В

Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.

Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.

Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».

Как определить сечение провода по току

Учитывая, что современное бытовое оборудование достаточно емкое в плане потребления энергии, необходимо помнить: недостаточное сечение провода при большой силе тока, проходящего по нему, может вызвать перегрев кабеля. Следствия – разрыв цепи, который трудно обнаружить, и обесточивание части квартиры. Еще чаще в месте, где сечение особенно мало или идет скрутка проводов, возникает возгорание в результате перегрева.

В целом сила тока в сети определяется для однофазной сети по формуле

• Где P – суммарная мощность приборов-потребителей, в Ваттах;
• U – напряжение в проводке, 220 или 380 Вольт;
• К_И – коэффициент одновременности включения, обычно принимаю КИ=0,75;
• cos(φ) – переменная для бытового электрооборудования, принимается равной единице.

Для трехфазной электропроводки формула меняется:

Здесь не принимается во внимание коэффициент одновременности включения, вводится информация о наличии трех фаз

Пример расчета

В частном доме используется освещение светодиодными лампами, общая мощность всех осветительных приборов – до 1 кВт. Установлен электрический котел отопления с паспортной мощностью 12 кВт, два проточных водонагревателя мощностью 4 и 8 кВт, холодильник (1,2кВт), стирально-сушильная машина с максимальной мощностью 2 кВт, другое крупное и мелкое оборудование с пиковой мощностью 3 кВт. Проводка разделена на четыре линии – осветительная (общая), три силовые (для котла, водонагревателей, стиральной машины, холодильника и утюга), для группы обычных розеток. Сила тока в каждой из цепей будет определяться или по приведенной выше формуле.

• Для двух наиболее мощных силовых линий (по 12 кВт) рассчитываем силу тока
  I= 12000/(√3×220×1)=31 А
• Для третьей силовой линии 6,2 кВт
  I= 6200/(√3×220×1)=16,2 А
• Для розеток обычного типа
  I= 3000/(√3×220×1)=7,8 А
• Для освещения
  I= 1000/(√3×220×1)=2,6

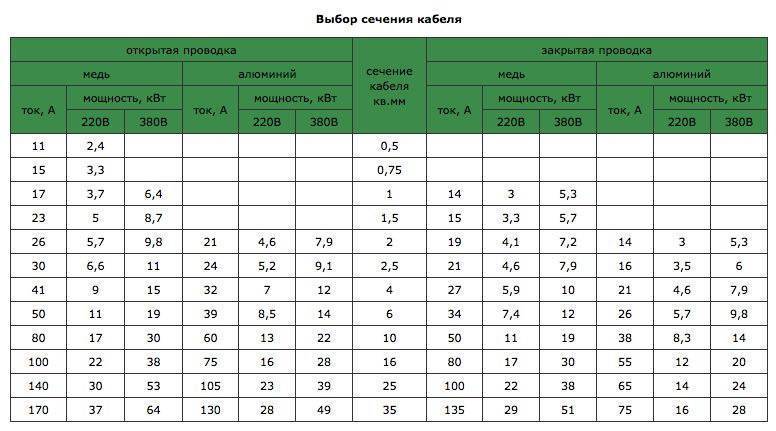

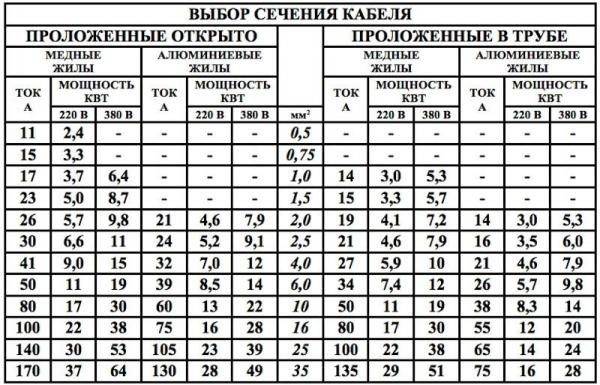

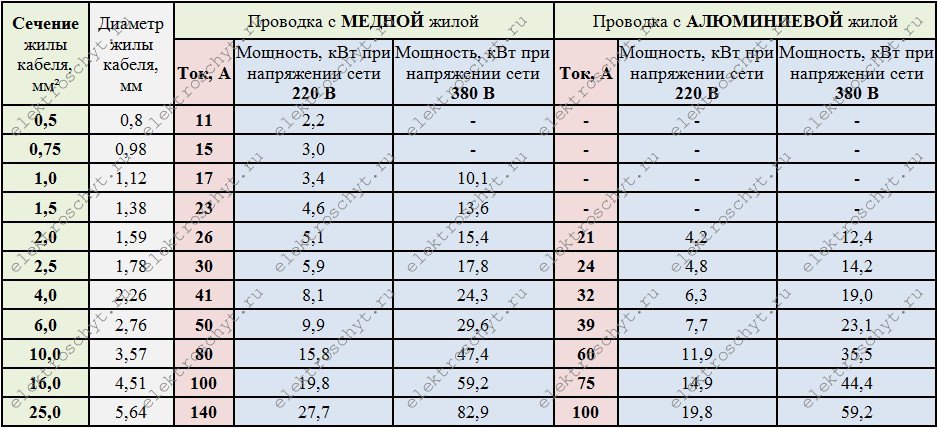

Из таблицы сечения медных и алюминиевых проводов ниже выбираем нормальный размер сечения медного провода по току, принимая ближайшее большее значение. Получаем для:

• первых двух силовых линий сечение 4 кв.мм, диаметр жилы 2,26 мм;
• третьей силовой – 1 кв.мм, 1,12 мм в диаметре;
• розеток и освещения – сечение 0,5 кв.мм и диаметр 0,8 мм.

Интересно: часто при расчете по силе тока используется правило «плюс 5 А», то есть к полученной путем вычислений цифре добавляется 5А и размер сечения выбирается по увеличенному току.

На практике для осветительной линии принимают провода с сечением 1,5 кв.мм, а для розеток – 2,5…4 кв.мм. Для наиболее «тяжелых» приборов типа электрокотла и нагревателей можно увеличить сечение до 6 кв.мм.

Увеличение сечения и диаметра жилы производится с уменьшением числа розеток. Так, если в одну розетку необходимо включить одновременно холодильник, чайник и утюг (с помощью тройника), лучше использовать проводку большего диаметра, чем при включении электроприборов в три разные розетки.

Интересно: для ускоренных вычислений можно определять сечение жилы как сила тока в линии, деленная на 10. Например, для силовой линии 1 при токе 31 А получаем 3,1 кв.мм, ближайшее большее из таблицы – 4 кв.мм, что вполне отвечает приведенным расчетам.

Сечение кабеля для открытой электропроводки

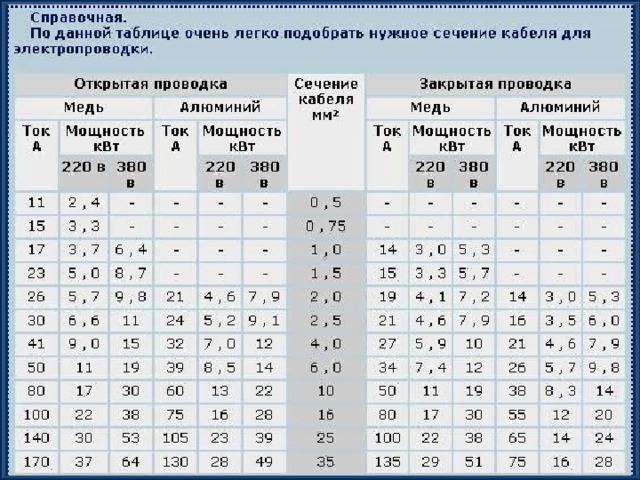

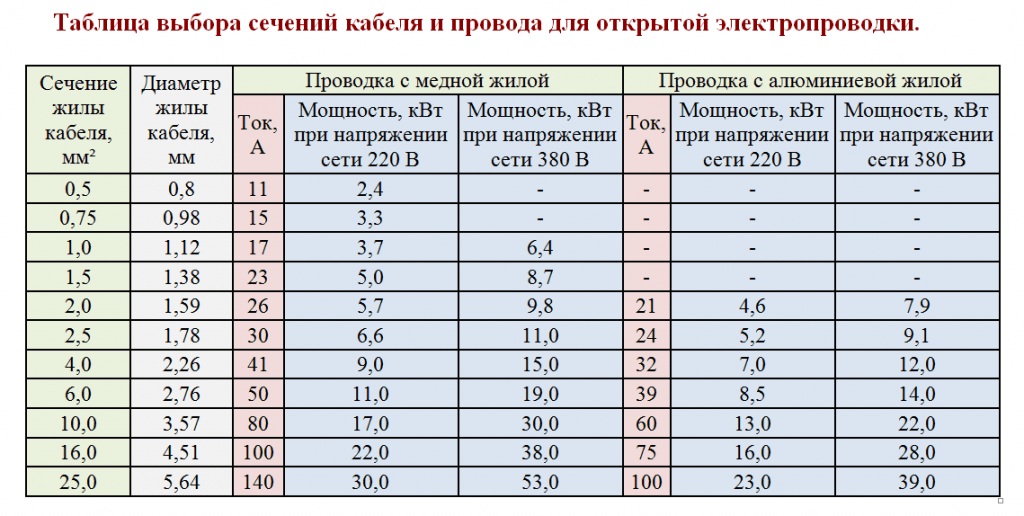

Чтобы воспользоваться таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.

Ток рассчитывается по следующим формулам:

– для однофазной сети напряжением 220 Вольт:

где Р – сумма всех мощностей бытовых электроприемников, Вт;

     U – напряжение однофазной сети 220 В;

     cos(фи) – коэффициент мощности, для жилых зданий  равен 1, для производства будет 0.8, а в среднем 0,9.

– для трехфазной сети напряжением 380 Вольт:

в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.

Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).

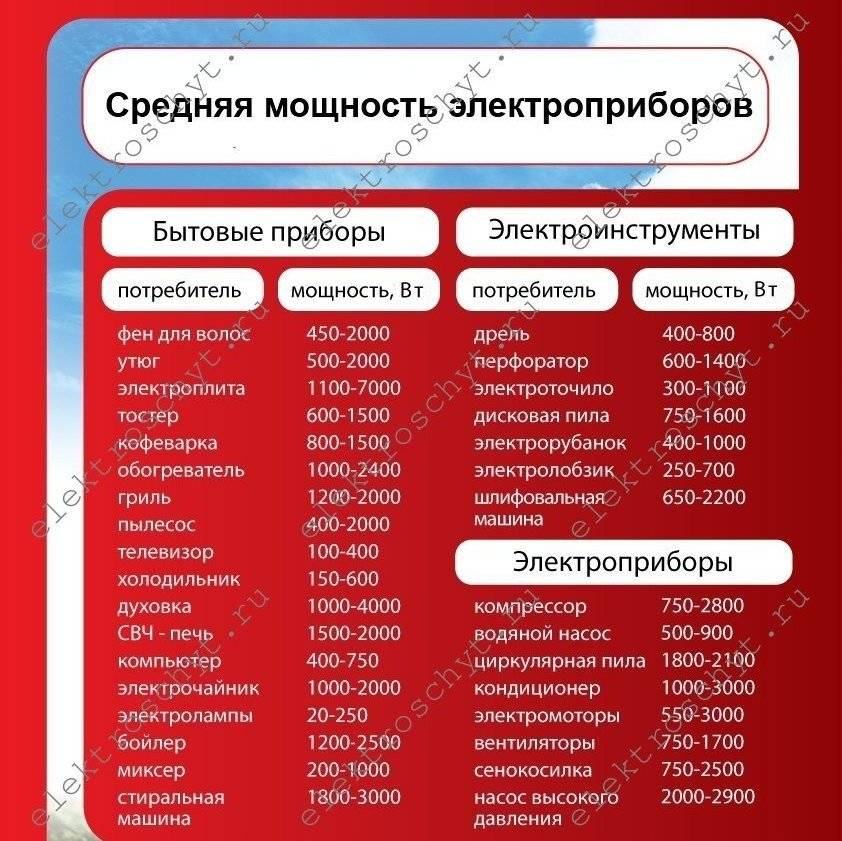

Ниже приведены средние значения мощностей, наиболее распространенных  бытовых электроприемников:

Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в доме или квартире, а значит и автомат (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения. Если мы выбираем сечение кабеля из меди 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А (скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключался до того, как кабель начнет перегреваться.

Типовые сечения кабелей для электромонтажа в быту:

• В квартирах, коттеджах или частных домах, на розеточные группы прокладывают медный кабель 2,5 кв.мм.;
• Для осветительной группы – сечение кабеля из меди 1,5 кв.мм;
• Для однофазной варочной поверхности (электроплиты) – сечение кабеля 3х6 кв.мм., для трехфазной электроплиты – 5х2,5 кв.мм. или 5х4 кв.мм. в зависимости от мощности;
• Для остальных групп (духовые шкафы, бойлеры и т.д.) – по их мощности. А также от способа подключения, через розетку или черех клеммы. Например, если мощность духового шкафа более 3,5 кВт, то прокладывают кабель 3х4 и подключают духовку через клеммы, если мощность духовки меньше 3,5 кВт, то достаточно кабеля сечением 3х2,5 и подключение через бытовую розетку.

Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты, не знание которых, может привести к печальным последствиям.

Например:

• На розеточные группы выбирают сечение кабеля 2,5 кв.мм, но автомат при этом выбирают, с номинальным током не 20А, а 16А, т.к. бытовые розетки рассчитаны на ток не более 16 А.
• Для освещения использую кабель 1,5 кв.мм., но автомат не более 10А, т.к. выключатели рассчитаны на ток не более 10А.
• Необходимо знать, что автомат пропускает ток до 1,13 раза больше своего номинала, сколько угодно долго, а при превышении номинала до 1,45 раза может отключиться только через 1 час. И всё это время кабель будет греться.
• Сечение кабеля правильно выбирать по скрытому способу прокладки, чтобы был необходимый запас прочности.
• ПУЭ п.7.1.34. запрещает использовать алюминиевую проводку внутри зданий.

Спасибо за внимание

Формула расчета сечения кабеля по мощности

Позволяет подобрать сечение по потребляемой мощности и напряжению.

Для однофазных электрических сетей (220 В):

I = (P × K и ) / (U × cos(φ) )

где:

• cos(φ) — для бытовых приборов, равняется 1
• U — фазовое напряжение, может колебаться в пределах от 210 V до 240 V
• I — сила тока
• P — суммарная мощность всех электрических приборов
• K и — коэффициент одновременности, для расчетов принимается значение 0,75

Для 380 в трехфазных сетях:

I = P / (√3 × U × cos(φ))

Где:

• Cos φ — угол сдвига фаз
• P — сумма мощности всех электроприборов
• I — сила тока, по которой выбирается площадь сечения провода
• U — фазное напряжение, 220V

Расчет сечения провода

Начнем не с таблицы, а с расчета. То есть, каждый человек, не имея под рукой интернет, где в свободном доступе ПУЭ с таблицами имеется, может самостоятельно определить сечение кабеля по току. Для этого потребуется штангенциркуль и формула.

Если рассмотреть сечение кабеля, то это круг с определенным диаметром.
Существует формула площади круга: S= 3,14*D²/4, где 3,14 – это Архимедово число, «D» — диаметр измеренной жилы. Формулу можно упростить: S=0,785*D².

Если провод состоит из нескольких жил, то замеряется диаметр каждой, вычисляется площадь, затем все показатели суммируются. А как вычислить сечение кабеля, если каждая его жила состоит из нескольких тоненьких проводков?

Процесс немного усложняется, но не сильно. Для этого придется подсчитать количество проводков в одной жиле, измерить диаметр одного проводка, вычислить его площадь по описанной формуле и умножить данный показатель на количество проводков. Это и будет сечение одной жилы. Теперь необходимо это значение умножить на количество жил.

Если нет желания считать проводки и измерять их размеры, надо просто замерить диаметр одной жилы, состоящий из нескольких проводов. Снимать размеры надо аккуратно, чтобы не смять жилу

Обратите внимание, что этот диаметр не является точным, потому что между проводками остается пространство

Соотношение тока и сечения

Чтобы понять, как работает электрический кабель, необходимо вспомнить обычную водопроводную трубу. Чем больше ее диаметр, тем больше воды через нее будет проходить. То же самое и с проводами.

Чем больше их площадь, тем большей силы ток, через них пройдет, тем большую нагрузку такой провод выдерживает. При этом кабель не будет перегреваться, что является самым важным требованием правил пожарной безопасности.

Поэтому связка сечение – ток является основным критерием, который используется в подборе электрических проводов в разводке. Поэтому вам необходимо сначала разобраться, сколько бытовых приборов и какой общей мощности будет подключены к каждому шлейфу.

Сечение жилы провода, мм2	Медные жилы	Алюминиевые жилы
	Ток, А	Мощность, Вт	Ток, А	Мощность, Вт
0.5	6	1300
0.75	10	2200
1	14	3100
1.5	15	3300	10	2200
2	19	4200	14	3100
2.5	21	4600	16	3500
4	27	5900	21	4600
6	34	7500	26	5700
10	50	11000	38	8400
16	80	17600	55	12100
25	100	22000	65	14300

К примеру, на кухне обязательно устанавливается холодильник, микроволновка, кофемолка и кофеварка, электрочайник иногда посудомоечная машина. То есть, все эти прибору могут в один момент быть включены одновременно. Поэтому в расчетах и используется суммарная мощность помещения.

Узнать потребляемую мощность каждого прибора можно из паспорта изделия или на бирке.

1. Для примера обозначим некоторые из них:
2. Чайник – 1-2 кВт.
3. Микроволновка и мясорубка 1,5-2,2 кВт.
4. Кофемолка и кофеварка – 0,5-1,5 кВт.
5. Холодильник 0,8 кВт.

Узнав мощность, которая будет действовать на проводку, можно подобрать ее сечение из таблицы. Не будем рассматривать все показатели данной таблицы, покажем те, которые преобладают в быту.

Расчёт для многожильного провода

Многожильный провод (многопроволочный) представляет собой свитые вместе одножильные проволоки. Кто хоть немного дружит с математикой, тот прекрасно понимает, что необходимо посчитать количество этих проволочек в многожильном проводе. После этого измеряется сечение одной тонкой проволочки и умножается на их общее количество. Рассмотрим следующие варианты.

Расчёт с помощью штангенциркуля

Измерение проводится штангенциркулем с обычной шкалой (или микрометром). У опытных мастеров этот инструмент всегда находится под рукой, но не все же профессионально занимаются электрикой.

Для этого на примере кабеля ВВГнг разрежьте ножом толстую оболочку и разведите жилы в разные стороны.

Потом выберете одну жилу и зачистите ножом или ножницами. Далее произведите замер этой жилы. Должен получиться размер 1,8 мм. В качестве доказательства правильности измерения обратитесь к расчетам.

Полученная в результате вычисления цифра 2,54 мм2 – это фактическое сечение жилы.

Измерение с помощью ручки или карандаша

Если у вас не оказалось под рукой штангенциркуля, то можно воспользоваться подручными методами, используя карандаш и линейку. Сначала возьмите измеряемый провод, зачистите его и намотайте на карандаш или ручку так, чтобы витки ложились вплотную друг другу. Чем больше витков, тем лучше. Теперь подсчитаем количество намотанных витков и измерим их общую длину.

К примеру, получилось 10 витков с общей длиной намотки 18 мм. Нетрудно подсчитать диаметр одного витка, для этого общую длину делим на количество витков.

В результате всех производимых расчётов по формуле получите искомый диаметр жилы. В этом случае он составляет 1,8 мм. Так как диаметр одной жилы известен, то нетрудно посчитать сечение всего провода ВВГнг по известной уже формуле.

Можно заметить, что результаты получились равными.

Использование таблиц

Как можно узнать и измерить сечение кабеля, если под рукой не оказалось ни штангенциркуля, ни линейки, ни микрометра. Вместо того чтобы ломать себе голову над сложными математическими формулами, достаточно вспомнить, что есть уже готовые таблицы значений для измерения сечения кабеля. Существуют, конечно, очень сложные таблицы с множеством параметров, но, в принципе, для начала достаточно воспользоваться самой простой из двух колонок. В первой колонке вписывается диаметр проводника, а во второй колонке приводятся готовые значения сечения провода.

Таблица сечения проводя для закрытой проводки

Существует и другой «приблизительный» метод, который не требует измерения толщины отдельных проводков. Можно просто измерить сечение (диаметр) всего толстого свитка. Таким методом обычно пользуются опытные электрики. Они могут узнать сечение кабеля как «на глаз», так и с помощью инструментов.

{SOURCE}

Что такое сечение кабеля?

Сечение кабеля — это параметр, который описывает площадь поперечного среза проводника внутри кабеля или провода. Оно является одним из ключевых характеристик проводящего материала и имеет прямое отношение к его электрическим и тепловым свойствам. Сечение измеряется в квадратных миллиметрах (мм²) или круглых миллиметрах (мм²) в случае круглых проводников.

Это важно, потому что сопротивление проводника вызывает потери энергии в виде тепла, что может быть нежелательно, особенно в случае передачи больших токов на длинные расстояния. Кроме того, большее сечение позволяет легче справляться с перегрузками, что важно для обеспечения безопасности и надежности электрических сетей

В различных применениях используются провода и кабели с различными сечениями. Например, для бытовых электрических устройств, таких как лампы и компьютеры, используются провода с относительно небольшим сечением, так как они потребляют небольшие токи.

С другой стороны, для промышленных систем или электрических сетей высокого напряжения требуются кабели с крупными сечениями для обеспечения надежной передачи больших токов. Выбор оптимального сечения кабеля также зависит от длины провода, материала проводника, условий окружающей среды (тепло, влага и т.д.) и многих других факторов. Неправильный выбор сечения может привести к проблемам с эффективностью передачи электроэнергии, повышенным тепловым нагревом и даже повреждением кабеля.
