Экономные лампы освещения уже есть практически в каждом доме. Предлагаем рассмотреть, как сделать светодиодный светильник своими руками, какие материалы для этого потребуются, а так же советы о том, по каким критериям их необходимо выбирать.
Пошаговая разработка светодиодного светильника
Первоначально, перед нами стоит задача – проверить работоспособность светодиодов и измерить питающее напряжение сети. При настройке данного устройства для предотвращения поражения электрическим током мы предлагаем использовать разделительный трансформатор 220/220 В. Это так же обеспечит более безопасное проведение измерений при настройке нашего будущего светодиодного светильника.
Нужно учесть, что если какие-либо элементы схемы будут подключены неправильно, возможен взрыв, так что строго следуйте инструкции, приведенной ниже.
Чаще всего проблемы неправильной сборки заключается именно в некачественной спайке компонентов.
При расчетах для измерения падения напряжения тока потребления светодиодов нужно использовать универсальный измерительный мультиметр. В основном такие самодельные светодиодные светильники используются на напряжении 12 В, но наша конструкция будет рассчитана на сетевое напряжение 220 В переменного тока.
Видео: Светодиодный светильник в домашних условиях
Высокая светоотдача достигается на диодах при токе 20-25 мА. Но дешевые светодиоды могут давать неприятное голубоватое свечение, которое еще и очень вредно для глаз, поэтому мы советуем разбавлять самодельный светодиодный светильник небольшим количеством красных светодиодов. На 10 дешевых белых будет достаточно 4 светодиода красного свечение.
Схема довольно проста и разработана для питания светодиодов непосредственно от сети, без дополнительного блока питания.
Совет
Единственным недостатком такой схемы является то, что все ее компоненты не изолированы от питающей сети и светодиодный светильник не обеспечит защиту от возможного удара током.
Так что будьте осторожны при сборке и установке данного светильника. Хотя в дальнейшем схему можно будет модернизировать и изолировать от сети.
Упрощённая схема светильника
- Резистор на 100 ОМ при включении защищает схему от бросков напряжения, если его нет, нужно использовать выпрямительный диодный мост большей мощности.
- Конденсатор 400 нФ ограничивает силу тока, которая необходима для нормального свечения светодиодов.
При необходимости можно добавить еще светодиодов, если их суммарное потребление тока не превышает предела, установленного конденсатором.
- Убедитесь в том, что используемый конденсатор рассчитан на рабочее напряжение не менее 350 В, оно должно в полтора раза превышать напряжение сети.
- Конденсатор 10 мкФ необходим, чтобы обеспечить стабильный источник света, без мерцаний. Его номинальное напряжение должно быть в два раза больше того, что измеряется на всех последовательно соединенных светодиодах во время работы.
На фото вы видите сгоревшую лампу, которая скоро будет разобрана для светодиодного светильника своими руками.
Перегоревшая лампочка
Лампу разбираем, но очень осторожно, чтобы не повредить цоколь, после этого очищаем его и обезжириваем спиртом или ацетоном
Особое внимание уделяем отверстию. Его очищаем от лишнего припоя и еще раз обрабатываем. Это необходимо для качественной пайки компонентов в цоколе
Это необходимо для качественной пайки компонентов в цоколе.
Особенности ремонта led ламп
Основой ремонта считается грамотное диагностирование. Чаще всего достаточно осуществить припой контактов, в определенных случаях провоцируется необходимость замены ключевых узлов.
Ремонт светодиодного светильника
Если вы не знаете, как отремонтировать светодиодную лампу, вы можете изучить нашу статью, а также просмотреть рекомендованное видео, которое вы найдете ниже. Выполнение качественного ремонта, который гарантирует в дальнейшем исправность изделия и его длительную эксплуатацию, начинается с детальной подготовки;
- Демонтаж светильника;
- Изучение технической документации;
- Подготовка приборов (список перечислен выше);
- Приобретение мультиметра для проверки контактов;
- Проведение ремонтных работ в зависимости от проблемы;
- Замена драйвера или же блока питания при необходимости.
Ремонт светодиодных люстр
- Приспособление снимается с потолка или же стены;
- Корпус прибора снимается;
- Изучается схема электронная (чаще всего дефекты являются видимыми);
- Удаляется плафон и другие украшения декоративного формата;
- Выкручиваются лампочки, производится диагностика цоколя на предмет прогоревших мест (зачистка может быть осуществлена простым ножом);
- Заново выполняется процесс сбора, подтяжки винтов, проверка всех контактов.
Ремонт светодиодной ленты
Если не горит вся лента, то нужно проверить подключение блока питания к розетке, проверить напряжение, осуществить процесс анализа целостности провода. Осуществляется проверка блока питания. В лентах именно блок питания страдает чаще всего, и чаще всего его нужно будет просто заменить. Если лента горит частично, то проблема с дорожками. Часть сегментов могла выйти из строя. Их можно заменить, для этого потребуется паяльник и припой.
При мерцании ленты – полной или же частичной, нужно осуществить проверку блока питания, а также осуществить процесс изучения ленты на предмет чрезмерного изгиба. При проблеме с блоком осуществляется его ремонт или же замена, если поврежден определенный сегмент, проводится процесс замены диодов. Если же часть сегментов потухла, но диоды целые, это может отражать проблему с резистором. Нужно осуществить проверку цепи последовательно, чтобы найти участок повреждения и осуществить замену.
Ремонт светодиодных фонарей и прожекторов своими руками
Проведение ремонта является стандартной процедурой. Осуществляется визуальный осмотр, снимается корпус, проверяются все элементы поэтапно. В случае необходимости контакты очищаются и припаиваются, в случае серьезной поломки осуществляется замена резисторов, диодов, драйвера, блока питания и пр.
Техника безопасности при ремонте светодиодных ламп на 220 в
Учитывая, что необходимо произвести ремонт прибора, который работает от сети, то обязательно нужно соблюдать и технику безопасности. Рассматриваемые нами лампы обладают бестрансформаторным питанием, все имеющиеся в устройстве элементы во время работы находятся под напряжением, которое может нести угрозу жизни
Исходя их этого важно соблюдать следующие предосторожности:
- В процессе перепайки и при необходимости провести любые измерения обязательно нужно следить, чтобы лампа была отключена;
- При наличии разрядных резисторов, которыми зашунтированы конденсаторы все равно необходимо по завершению ремонта вручную проводить разрядку конденсаторов. Сделать это можно, если закоротить выводы конденсатора, используя любой металлический инструмент, который оснащен диэлектрической ручкой;
- По завершению ремонта если производится первое включение лампы, берегите глаза. В ряде случаев некоторые элементы в лампе могут взорваться, поэтому лучше предусмотрительно отстраняться или отворачиваться;
- Внимательно следите за паяльником и не забывайте его выключать при перерывах. Не нужно класть включенный паяльник на предметы, которые могут вызвать воспламенение.
Зная все особенности светодиодных лампочек можно сделать выводы о принципах их работы и соответственно, при необходимости осуществить правильный ремонт
Важно все ремонтные процедуры совершать с соблюдением правил безопасности
Рекомендуем также просмотреть видео по данной теме:
Подготовка к ремонту и что для этого потребуется
Необходимо приготовить все, что нужно для работы. Некоторые предметы могут быть под рукой, другие придется купить, но это обойдется недорого. Список инструментов и приспособлений:
- Небольшой паяльник с маленьким жалом. Контакты в светильниках мелкие, поэтому стандартный вариант не подойдет. Лучше всего купить специальную модель с разными типам наконечников (плоским и точечным). Не надо забывать и о материалах для пайки – припое, канифоли и т.д.
Паяльник с тонким жалом и зарядкой от usb
- Набор пинцетов. В магазине инструментов продают наборы пинцетов для мелких работ, там есть приспособления подходящих форм и размеров.
- Держатель для лампы или другого узла (так называемая «третья рука»). Хорошее решение – приспособление с увеличительным стеклом, чтобы упростить работу. Можно приспособить подручные элементы – срезать пластиковую бутылку или подобрать что-то еще.
- Небольшая газовая горелка. Подойдут модели из табачных киосков, которые используют для разжигания сигар. Если найти такое приспособление не получилось, купить так называемую «турбозажигалку», которая не тухнет от ветра.
- Набор отверток разного размера, чтобы снять и разобрать светильник. Чаще всего в качестве крепежа использованы винты с крестообразной головкой.
Набор инструментов для ремонта.
В некоторых светильниках используют винты с шестигранными головками, поэтому может потребоваться и набор ключей. Ремонт ЛЕД светильников – работа скрупулезная, так как в изделиях много мелких деталей, и если обращаться с ними неаккуратно, можно повредить.
Как найти неисправный светодиод мультимером?
А
что делать, если все светодиоды визуально целые и на них нет никаких черных
точек? Здесь понадобится китайский мультиметр.
Лучше всего показывают те, которые работают на кроне 9V, а не на пальчиковых батарейках.
Ставите переключатель в режим прозвонки диодов и прикасаетесь щупами к ножкам светодиода на площадке. Если он исправен, то должен засветиться.
Поврежденный
светодиод светиться не будет.
При этом соблюдайте полярность. Светодиоды горят только при правильном положении щупов (“+” и “-”).
Неисправный
светиться не будет, как бы вы не меняли полярность. После выявления
неисправности дальнейший ремонт проводите как было показано выше.
Если вышел из строя отдельный светодиод
Поиск вышедшего из строя отдельного светодиодного элемента начинается с внимательного визуального осмотра, после того, как лампа будет отключена от электрической сети.
Как правило, выгоревший диод имеет в верхней части кристалла очень характерную черную точку.
Все выявленные в ходе визуального осмотра сгоревшие диоды следует проверить при помощи тестера, сравнивая показатели сопротивления с прямым включением.
Показатели сохранивших работоспособность элементов варьируются в пределах 30кОм
Чтобы заменить неисправный LED-элемент, его потребуется очень осторожно выпаять, без повреждения печатных проводников, после чего выполнить впайку нового диода при помощи паяльника, оснащенного специальным жалом или насадкой на основе медной тонкой проволоки
При наличии обгоревших или отслоившихся контактных площадок для пайки, припаивать новый диод можно к расположенным рядом светодиодам.
Если в ходе проверки светодиодов не выявлена их неисправность, то причиной отсутствия работоспособности осветительного прибора может являться выход из строя драйвера или пайки на токоподводящих проводниках, замена которых выполняется стандартным способом.
Примеры ремонта светодиодных ламп своими руками
Прежде чем приступать к ремонту светодиодных ламп, полезно рассмотреть этот процесс на конкретных примерах. Существует не только много версий led-ламп, но и их поломок.
Ремонт led-лампы на 220 В своими руками
Драйвер, который в 80% случаев становится причиной поломки, необязательно встраивается в лампу. Она может состоять из одних светодиодов, а стабилизирующее устройство встраивается в светильник.
Если драйвер выполнен отдельно, ремонт осуществлять проще. Достаточно поменять лампу и убедиться, что проблема в ней. Если нет, значит, поломан стабилизатор. В лампах со встроенным драйвером дело обстоит сложнее.
Порядок ремонта лед-лампы с драйвером:
- Поверните радиатор против часовой стрелки, чтобы разобрать лампу.
- Извлеките драйвер. Прозвоните все светодиоды, диодный мост и микросхему тестером.
- С SMD-компонентами работать паяльником нельзя, поэтому используйте фен и паяльную станцию. Эти устройства имеются не у всякого, поэтому надо знать, как обойтись без них.
- Выпаяв микросхему и диодный мост, промажьте контакты специальной пастой и прогрейте. Это позволит в дальнейшем установить на место мелкие элементы и аккуратно их припаять.
- Начните с микросхемы. Подобные детали продаются в хорошо известном китайском онлайн-магазине по 50-80 руб. за штуку. Приклейте микросхему на пасту, придержите их и припаяйте.
- Далее очередь диодного моста. Приобрести эту деталь можно также на китайских сайтах.
- Готовый драйвер припаяйте к цоколю. У него весьма короткая проводка, поэтому нарастите их. Это позволит избежать демонтажа цоколя, завальцованного на пластиковом корпусе.
- Вторую сторону драйвера припаяйте к печатной плате со светодиодами. Главное, не перепутайте полярность. Обычно на плате и драйвере указаны полюса — ориентируйтесь на них.
- Проверьте работоспособность лампы. Но, если у вас отсутствует опыт электротехнических работ, не делайте это, пока лампа разобрана — есть риск короткого замыкания и поражения электротоком.
Видео о ремонте светодиодной лампы:
Ремонт на примере лампы ASD LED-A60, 11 Вт на микросхеме SM2082
Сегодня в ходу мощные led-лампы, у которых драйверы собраны на микросхемах SM2082. Далее пример ремонта лампы, которая периодически гасла и снова зажигалась. Предварительная диагностика — плохой контакт.
Порядок действий:
- Ножом подцепите и снимите рассеивающее стекло.
- Осмотрите микросхему SM2082. Если вы не выявили дефекты паек и обрывов дорожек, снимите плату. Для этого срежьте силикон и подденьте плату лезвием отвёртки.
- Чтобы добраться до драйвера, отпаяйте его, разогрев паяльником контакты — сразу оба, и сдвиньте вправо.
- С одной стороны платы драйвера стоит конденсатор на 400 В. С другой стороны — диодный мост и два резистора. Чтобы понять, в какой плате нет контакта, соедините их с соблюдением полярности — двумя проводками.
- Простучите платы ручкой отвёртки. Выясните, где неисправность — в контактах проводов, в конденсаторах, контакте центрального вывода цоколя.
- При обнаружении повреждённого контакта смажьте его флюсом и припаяйте заново.
Как выпаять повреждённые светодиоды, и припаять новые?
Чтобы работать со светодиодами, надо уметь паять и иметь для этого все необходимые инструменты. У SMD-диодов нет токоведущих элементов. Вместо них — специальные контактные площадки на плате. Для пайки используют паяльник мощностью 12 Вт.
Для выпаивания светодиодов понадобится:
- пинцет;
- лезвие;
- флюс;
- паяльник;
- держатель.
Как выпаять светодиод из светодиодной лампы паяльником:
- Снимите алюминиевую плату, отделив корпус лампы от плафона.
- Проверьте тестером все диоды.
- Поднесите горелку к обратной стороне платы на 3-5 секунд. Отсоедините диод, когда пайка ослабнет.
- До того, как остынет основание, поместите на контактную площадку каплю флюса и установите сверху диод, учтя полярность.
- Снова нагрейте основание и слегка надавите на кристалл. Придерживайте диод до того момента, пока «ножки» не будут надёжно закреплены в припое.
Видео-инструкция:
Особенности ремонта led ламп
Основой ремонта считается грамотное диагностирование. Чаще всего достаточно осуществить припой контактов, в определенных случаях провоцируется необходимость замены ключевых узлов.
Ремонт светодиодного светильника
Если вы не знаете, как отремонтировать светодиодную лампу, вы можете изучить нашу статью, а также просмотреть рекомендованное видео, которое вы найдете ниже. Выполнение качественного ремонта, который гарантирует в дальнейшем исправность изделия и его длительную эксплуатацию, начинается с детальной подготовки;
- Демонтаж светильника;
- Изучение технической документации;
- Подготовка приборов (список перечислен выше);
- Приобретение мультиметра для проверки контактов;
- Проведение ремонтных работ в зависимости от проблемы;
- Замена драйвера или же блока питания при необходимости.
Ремонт светодиодных люстр
- Приспособление снимается с потолка или же стены;
- Корпус прибора снимается;
- Изучается схема электронная (чаще всего дефекты являются видимыми);
- Удаляется плафон и другие украшения декоративного формата;
- Выкручиваются лампочки, производится диагностика цоколя на предмет прогоревших мест (зачистка может быть осуществлена простым ножом);
- Заново выполняется процесс сбора, подтяжки винтов, проверка всех контактов.
Ремонт светодиодной ленты
Если не горит вся лента, то нужно проверить подключение блока питания к розетке, проверить напряжение, осуществить процесс анализа целостности провода. Осуществляется проверка блока питания. В лентах именно блок питания страдает чаще всего, и чаще всего его нужно будет просто заменить. Если лента горит частично, то проблема с дорожками. Часть сегментов могла выйти из строя. Их можно заменить, для этого потребуется паяльник и припой.
При мерцании ленты – полной или же частичной, нужно осуществить проверку блока питания, а также осуществить процесс изучения ленты на предмет чрезмерного изгиба. При проблеме с блоком осуществляется его ремонт или же замена, если поврежден определенный сегмент, проводится процесс замены диодов. Если же часть сегментов потухла, но диоды целые, это может отражать проблему с резистором. Нужно осуществить проверку цепи последовательно, чтобы найти участок повреждения и осуществить замену.
Ремонт светодиодных фонарей и прожекторов своими руками
Проведение ремонта является стандартной процедурой. Осуществляется визуальный осмотр, снимается корпус, проверяются все элементы поэтапно. В случае необходимости контакты очищаются и припаиваются, в случае серьезной поломки осуществляется замена резисторов, диодов, драйвера, блока питания и пр.
Техника безопасности при ремонте светодиодных ламп на 220 в
Учитывая, что необходимо произвести ремонт прибора, который работает от сети, то обязательно нужно соблюдать и технику безопасности. Рассматриваемые нами лампы обладают бестрансформаторным питанием, все имеющиеся в устройстве элементы во время работы находятся под напряжением, которое может нести угрозу жизни
Исходя их этого важно соблюдать следующие предосторожности:
- В процессе перепайки и при необходимости провести любые измерения обязательно нужно следить, чтобы лампа была отключена;
- При наличии разрядных резисторов, которыми зашунтированы конденсаторы все равно необходимо по завершению ремонта вручную проводить разрядку конденсаторов. Сделать это можно, если закоротить выводы конденсатора, используя любой металлический инструмент, который оснащен диэлектрической ручкой;
- По завершению ремонта если производится первое включение лампы, берегите глаза. В ряде случаев некоторые элементы в лампе могут взорваться, поэтому лучше предусмотрительно отстраняться или отворачиваться;
- Внимательно следите за паяльником и не забывайте его выключать при перерывах. Не нужно класть включенный паяльник на предметы, которые могут вызвать воспламенение.
Зная все особенности светодиодных лампочек можно сделать выводы о принципах их работы и соответственно, при необходимости осуществить правильный ремонт
Важно все ремонтные процедуры совершать с соблюдением правил безопасности
Рекомендуем также просмотреть видео по данной теме:
Инструкция по ремонту светодиодных лампочек
Сначала неисправность надо локализовать: как минимум определить, что ремонтировать – драйвер или светоизлучающие элементы. Если логически вычислить по внешним признакам проблему не удалось, можно проверить каждый светодиод – в такой лампе их немного, тест не займет много времени. Скорее всего, LED в данной лампе соединены в одну последовательную цепочку. Можно постараться уточнить – для этого надо соскрести краску с платы, но в данном случае и так все понятно. Пять светодиодов в две или три одинаковые параллельные цепочки не соединить.
Замена smd светодиодов
Проверка и поиск неисправного светодиода выполняется с помощью мультиметра в режиме проверки диодов. Как и обычный полупроводниковый вентиль, LED при приложении испытательного напряжения прямой полярности должен открыться, и мультиметр будет показывать какое-то сопротивление, а при приложении обратного напряжения светодиод будет заперт и сопротивление будет бесконечно большим.
Обычные мультиметры рассчитаны на проверку кремниевых диодов, а светодиоды делают в большинстве случаев на основе арсенид-галлиевых кристаллов. Испытательного напряжения тестера может не хватить для открытия LED, поэтому омметр может в обе стороны показывать высокое сопротивление. Это не является признаком неисправности светодиода. В этом случае проверить элемент можно, приложив к нему номинальное напряжение в прямом направлении и определить работоспособность по зажиганию светодиода.
Безуспешная попытка прозвонить COB-светодиод мультиметром.
Также следует понимать, что многие светоизлучающие элементы делают по COB-технологии. Она состоит в том, что несколько кристаллов помещают на одну подложку, соединяют, заливают компаундом и покрывают люминофором. В этом случае ни у какого мультиметра не хватит напряжения, чтобы открыть все цепочку кристаллов. Единственный способ проверки – с помощью лабораторного источника питания. Надо подключить зажимы или щупы источника и плавно поднять напряжение от нуля. Если приложена верная полярность, светодиод загорится.
Светодиод загорелся при напряжении 12 вольт.

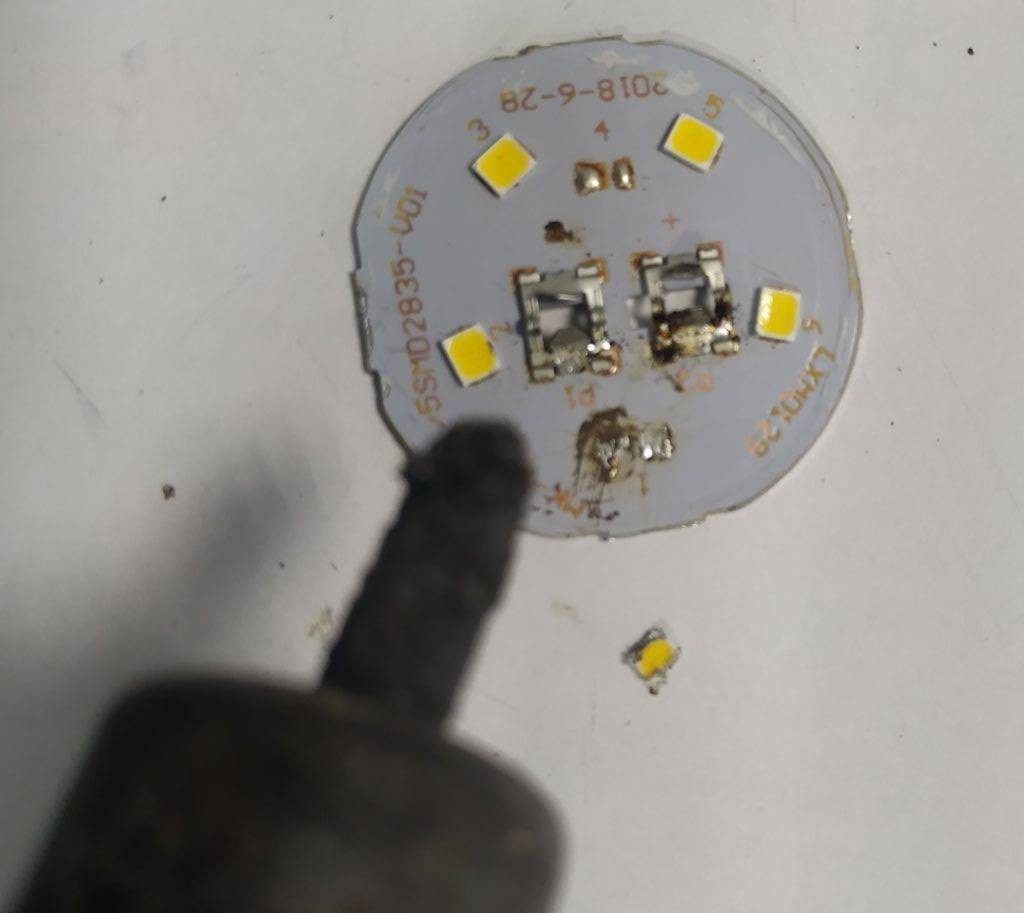

Неисправный светодиод надо выпаять. Делать это лучше всего с помощью паяльной станции с феном. Если ее нет, можно попробовать паяльником, но он должен быть достаточной мощности. LED закреплены на теплоотводе, который будет забирать много тепла. Чтобы его достаточно прогреть, паяльник должен быть не менее 40 ватт (а лучше – больше). Надо покрыть оба вывода слоем флюса, чтобы сохранять тепло, и попеременно нагревать то одну, то другую сторону. В итоге LED отпаяется.
Выпаивание светодиода паяльником 65 ватт.
После выпайки контактные площадки надо промыть спиртом, при необходимости облудить. Припаивать новый светодиод можно также феном или мощным паяльником.
Схема и восстановление драйвера
Каждый производитель делает драйверы по своему выбору – это касается как общей схемы, так и элементной базы. За доказательствами можно заглянуть в интернет – по соответствующему запросу поисковая система выложит множество картинок, и не факт, что она совпадет с искомой схемой. Поэтому зачастую проще срисовать соединения с платы, благо, что элементов на ней немного. Для данной лампы получилась такая схема.
Схема драйвера, срисованная с дорожек платы.
Анализ подобных схем дает основание предполагать, что DB1 является мостовым выпрямителем, о чем свидетельствует маркировка на его корпусе, а модуль U1 – генератор ШИМ.
Проверить работу выпрямителя можно, замерив напряжение в указанных точках. Оно должно быть около 300 VDC. Если оно значительно меньше, значит, неисправен либо диодный мост, либо оксидный конденсатор на его выходе. Если все в порядке, надо нагрузить выход резистором в несколько сотен ом и осциллографом проверить наличие импульсов на выходе драйвера. Проблема может быть как в микросхеме U1, так и в ее обвязке.
Схема проверки драйвера.
В стабилизаторе тока применяются достаточно специфичные компоненты, к тому же тип их определить можно далеко не всегда (отсутствие опубликованных схем от производителя, отсутствие внятной маркировки на корпусе), поэтому приобрести элементы на замену сгоревшим получится далеко не всегда, даже через интернет. Единственный доступный способ ремонта в этом случае – использование лампы-донора.
Ремонт
Светодиодную лампу можно отремонтировать независимо от причин выхода из строя. Чтобы это сделать, нужно разобрать изделие на части и добраться до начинки. Для начала удаляется рассеиватель, выполняющий несколько функций. Компонент либо крепится к базовой части через герметик, либо удерживается с помощью защелки. Если элемент будет поворачиваться отдельно от корпуса, для снятия достаточно в нужном месте надавить.
Выше было описано, что нужно делать, если рассеиватель надежно приклеен к корпусу. Добавим к применению растворителя возможность удаления корпуса при помощи тонкой отвертки: аккуратно подденьте, не прикладывая больших усилий.
Неремонтопригодны светодиодные лампы со стеклянными колбами, поскольку удалить подобный рассеиватель без повреждений практически нереально.
Замена блока питания
В комнатах с повышенным уровнем влажности используются осветительные приборы низкого напряжения — 12 или 24 В, которые подключаются к общей электрической сети 220 В. Для понижения высокого напряжения переменного тока до необходимых значений постоянного используются стабилизирующие блоки питания, которые могут выйти из строя.
Причиной поломки блока питания может стать повышенная нагрузка (если суммарная мощность используемых светильников превышает допустимую для стабилизатора) или неправильно подобранная степень защиты от проникновения пыли и влаги (IP). Чтобы починить данные изделия, следует обратиться в специализированные сервисные центры, поскольку в бытовых условиях восстановить их нереально (требуется определенное оборудование и знания радиоэлектроники). Единственный вариант — поменять блок питания.
Во время замены стабилизатора светодиодная лампа должна быть полностью отключена от сети питания — перерезаны провода или отключены клеммы. Не надейтесь исключительно на выключатель. Обязательно отключите напряжение через распределительный щиток квартиры.
Мощность для стабилизирующего блока питания должна быть выше суммарного значения подключаемых ламп. После отключения вышедшего из строя элемента подключите новый в соответствии с коммутирующей схемой. Найти ее можно в технической документации к оборудованию. Процесс максимально прост, поскольку провода имеют цветовую, а контакты — буквенную маркировки.
Степень защиты от пыли и влаги для ванной комнаты должна быть не менее IP45.
Замена светодиодов
Чтобы максимально упростить процедуру, воспользуйтесь паяльной станцией/феном. Паяльником действовать труднее, но можно.
Большинство устройств состоят из нескольких светодиодов, соединенных последовательно. Если выходит из строя хотя бы один, перестает работать целая группа или весь источник света. В таком случае, если под рукой нет подходящего светодиода, сгоревший можно заменить обычной перемычкой. Помните, что из-за перемычки лампа проработает недолго, но так можно выиграть немного времени на покупку нужного элемента. Чем меньше общее число светодиодов, тем быстрее лампа с перемычкой выйдет из строя.
В современных осветительных приборах используются SMD-диоды, которые могут быть выпаяны из ленты. При замене убедитесь, что купили деталь с идентичными техническими параметрами.
Ремонт драйвера
Если вышел из строя драйвер, изучите его конструкцию. Электронная плата может состоять из нескольких SMD-диодов, размер которых гораздо меньше, чем у жала паяльника. В таком случае нужно выбрать паяльник с медной проволокой на жале. Выполните выпаивание сгоревшего элемента и подберите подходящий по характеристикам или маркировке.
Никогда не удаляйте с платы все детали разом. Вы можете не запомнить их правильное расположение и впоследствии перепутать. Действуйте следующим образом: выпаяйте один диод, проверьте его работоспособность, а затем верните на место. Повторите то же самое для остальных элементов.
Замена светодиодов в светильниках
Если такой диод обнаружен, его требуется заменить – в большинстве случаев после этого осветительный прибор начнет работать.
Замена светодиодов в светильниках происходит так:
- Неисправный светильник разбирается.
- Находится сгоревший диод.
- С помощью тонкой иглы с его поверхности убирается светофильтр – эластичная поверхность желтого цвета.
- Светодиод отпаивается с платы с помощью паяльника или термопинцета.
На место сгоревшего припаивается новый светодиод.
Чтобы выполнить эти манипуляции в домашних условиях, вам понадобятся: паяльник или термопинцет, новый светодиод (обязательно аналогичного типоразмера, как и в поврежденном источнике света), проволочная оплетка для припаивания, гелеобразный флюс для покрытия контактов. Самый сложный этап – отпаивание диода. Чтобы сделать его легче, мы рекомендуем использовать сплав Вуда.
