Разводка труб водопровода в частном доме своими руками

Схема водопровода в частном доме

Действительно, за основу может быть взята какая угодно схема водоснабжения, если рассматривать ее с точки зрения внешнего вида или наличия в ней каких-либо отдельных элементов, например, гидроаккумулятора. Однако по способу включения потребителей схема делится всего на два вида:

• Схема, где подключение потребителей выполнено последовательно;
• Схема, где подключение потребителей выполнено параллельно.

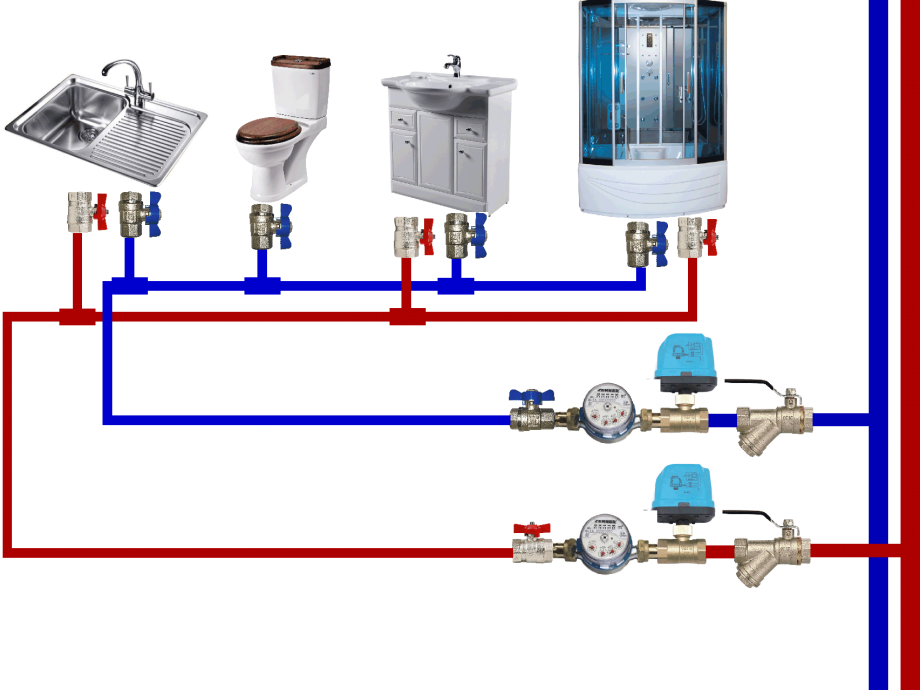

Схема с последовательным подключением отлично подойдет под устройство систем водоснабжения в маленьком частном доме, площадь которого мала и потребителей в котором не много. Это так, потому что последовательное подключение подразумевает, что водопровод идет от одного потребителя к другому, то есть сначала от источника, затем, например, на умывальник, от умывальника на санитарный узел и так далее.

Такое подключение приводит к тому, что при включении первых 2-3 потребителей, в последнем давления практически нет.

Устройство систем водоснабжения в частном доме по такой схеме довольно просто. От источника водопровод заводится к первому потребителю. На трубе ставится тройник, то есть один вход и два выхода на данный потребитель, и ко всем остальным потребителям.

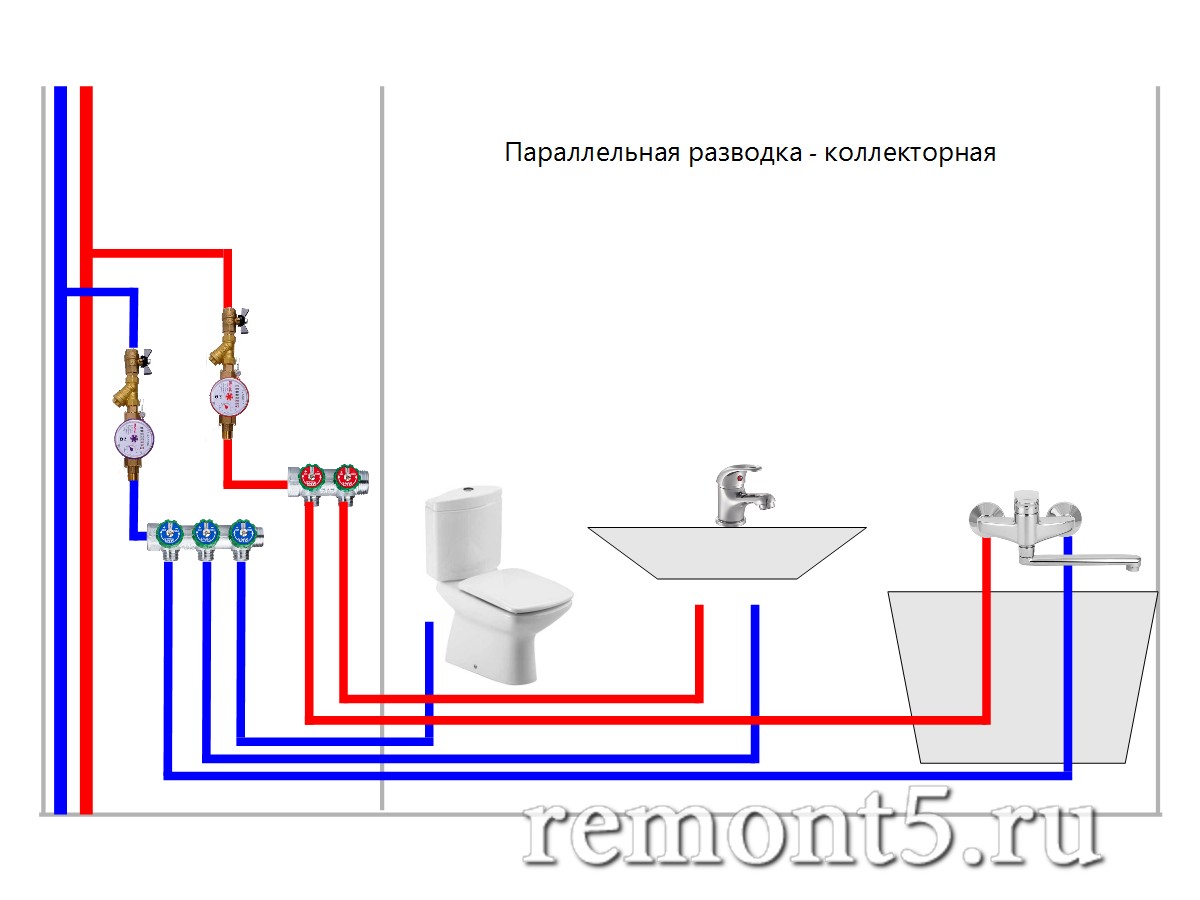

Параллельная схема подразумевает несколько иное включение потребителей. Данная схема включает в свой состав такой элемент, как коллектор. От этого коллектора делается прокладка водопровода к каждому из потребителей.

Надо сказать, что подключение систем водоснабжения по обеим этим схемам может быть осуществлено, как и от систем центрального водоснабжения, так и из скважины или колодца.

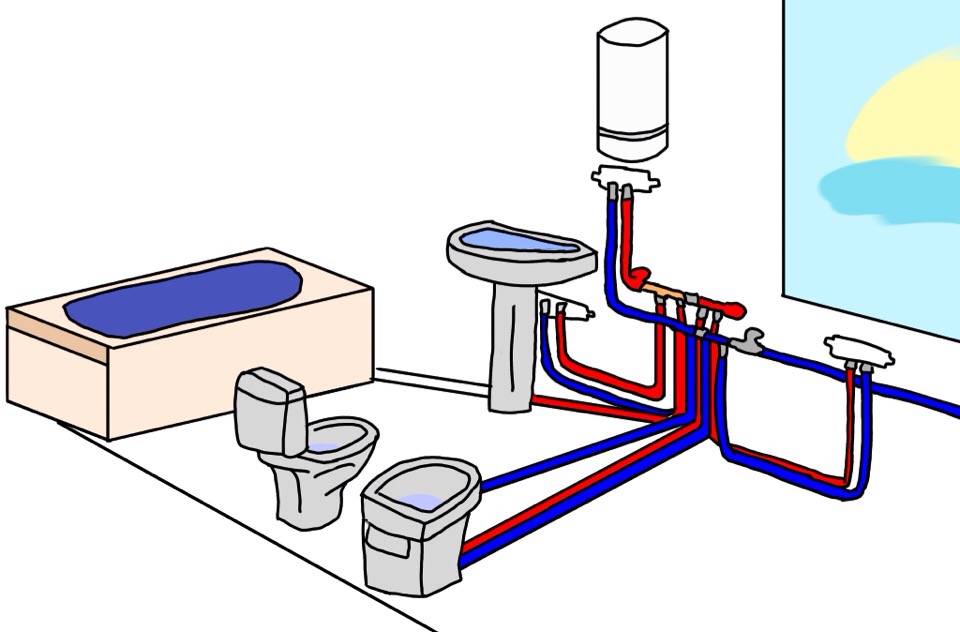

Схема разводки труб

Итак, в общем случае состав систем водоснабжения следующий:

• Источник (водосбор можно сделать из систем центрального водоснабжения, скважины или колодца);
• Насос или насосная станция (только для скважины или колодца);
• Желательно наличие гидроаккумулятора, который будет накапливать воду;
• Фильтр воды, который будет ее очищать;

• После различных фильтров необходимо сделать еще один тройник, который уже будет разделять будущее горячее и холодное водоснабжение;
• Далее трубу с холодной водой подводят к коллектору для холодной воды. Коллектор, в свою очередь, должен содержать запорную арматуру на каждом отдельном выходе;
• Водопровод с горячей водой следует провести к нагревателю. Это может быть и газовый котел, и нагревательный бойлер;
• Трубу с горячей водой необходимо провести к коллектору горячей воды.

Надо сказать, что в системе могут быть и иные элементы, например, датчик давления, автоматика насосной станции и другие.

Подбор труб для водоснабжения

Если все же вы приняли решение своими руками выполнить прокладку водопровода в своем доме, после разработки схемы вам следует выбрать подходящие для системы водоснабжения трубы. В первую очередь необходимо точно определиться с количеством труб для водопровода. При этом в процессе расчета по диаметру и длине необходимо учитывать все повороты и уклоны, которые будут возникать при разводке водопровода и установке различных элементов.

Что касается диаметра труб для водопровода, то минимальный диаметр труб, которые могут применяться для монтажа схемы водопровода в частном доме, должна составлять 32 мм. Минимальный диаметр труб для водопровода в 32 мм выбирается в не зависимости от материала, из которого выполнены трубы. Другими словами, будь-то трубы из полипропилена или традиционные стальные трубы – в любом случае диаметр трубы для водопровода в частном доме должен составлять минимум 32 мм.

Кроме диаметра труб и их длины обратите внимание на метод соединения труб друг с другом. Помните, что абсолютно все соединения между трубами водоснабжения должны быть герметичны и надежны. Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?

Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?

Так, например, если для монтажа водопровода дома вами выбраны полипропиленовые трубы, вы должны понимать, что для их соединения потребуется специальный паяльник, с принципом работы которого вам самому придется разбираться. К тому же, для пайки разного диаметра труб, кроме самого паяльника, понадобятся и специальные насадки различного диаметра. Паяльник для сварки разного диаметра труб показан на фото:

Кроме всего прочего при выборе труб для разводки водопровода своими руками необходимо учитывать следующие моменты:

1. При выборе труб для водопровода в частном доме обязательно проконтролируйте, чтобы они были предназначены для пищевых систем водоснабжения частного дома из колодца или скважины. Диаметр труб для водопровода здесь не имеет никакого значения – и большие и меньшие по диаметру трубы должны быть пищевыми.

Встречаются случаи, когда не совсем добросовестные продавцы продают трубы технического назначения, выдавая их за трубы для пищевого водоснабжения. Конечно, цена технических труб на порядок ниже цены на пищевые трубы, однако экономия в данной ситуации просто неуместна.

1. Поскольку при подключении водопровода дома к централизованной системе водоснабжения или насосной станции колодца или скважины в случае с автономным водоснабжением, трубы будут прокладываться в вырытых траншеях, необходимо подумать и об утеплении труб. Для утепления труб водоснабжения при монтаже водопровода применяют, как правило, специальную минеральную вату.
2. В случае если при монтаже водопровода его трубы будут прокладываться над землей без размещения их в траншеях, так же потребуется утеплитель. При наземной разводке системы водоснабжения кроме минеральной ваты могут использоваться и другие утеплители. Если прокладка системы водоснабжения производится в регионе с очень низкими температурами в зимний период года, кроме утеплителя рекомендуется использовать активный обогрев труб водопровода дома в виде обогревающего электрокабеля. Цена обогревающего кабеля довольно высока, однако его использование полностью исключит возможное замерзание труб водопровода дома.

Пошаговое прокладывание внешней магистрали

При устройстве водопровода в частном доме своими руками прокладку внешней магистрали проводят в таком порядке:

1. Источник и место ввода трубы в здание соединяются траншеей, которую желательно проложить по прямой линии с уклоном, идущим в сторону источника. Глубина в полтора-два метра окажется достаточной для того, чтобы труба легла ниже обычного уровня, до которого промерзает грунт. Дно траншеи утрамбовывается, засыпается слоем песка и гравия.
2. В отверстии диаметром 40-50 мм, проделанном в стенке в верхнем кольце кессона (колодца) производится установка специального стакана под ввод трубы.
3. Фундамент дома должен быть снабжен таким же отверстием, которое оснащается утепленной и гидроизолированной гильзой, в которую будет вводиться труба.
4. Трубу диаметром 32 мм заводят в дом для подключения к насосной станции, а другой конец подают к источнику, размещая на ее конце фильтр.
5. Уложив трубу по дну траншеи, укрывают ее утеплителем, после чего производится засыпка.

Для прокладки водопровода можно выбрать одну из двух схем разводки

Монтаж трубопровода внутри помещения

1. Приступать к монтированию трубопровода следует после утверждения детального плана его прохождения по строению и придомовой территории. В процессе ее разработки можно легко выявить сложные участки и заранее их тщательно проработать, ведь проще решить сложности на этапе разработки, чем прокладывать новую траншею. Кроме того, детальный чертеж даст возможность составить более конкретную смету, что также способствует существенной экономии и сокращению непредвиденных расходов.
2. При прокладке трубопровода внутри стен в штробах, следует помнить, что труба с холодной водой должна находиться ниже трубы с горячей водой. Таким образом предотвращается попадание конденсата, и исключается нагрев.
3. Монтаж водопровода начинается с прокладки линии холодной воды, начиная с подключения трубы к вводу в дом. После этого, она подсоединяется к гидроаккумулятору, затем через тройник идет на систему водоочистки и далее к потребителям.
4. Труба от фильтра грубой очистки подводится к санузлу, где подключается к бачку унитаза. Там он соединяется с системой через тройник и дополнительный запорный кран, далее вода распределяется последовательно между всеми пользователями. Также с наличием запорных кранов на каждой точке водоотведения.
5. Монтаж водопровода горячей воды производится точно также, единственным отличием следует считать наличие большего количества точек крепления трубы к стенам, для предотвращения провисания.
6. После прокладки магистралей и надежного их крепления на стенах можно начинать устанавливать сантехническое оборудование: мойку, душевую, умывальник.
7. После монтажа всего оборудования крайне желательно выполнить опрессовку всей системы и проверить работу слива.

Дополнительное оборудование для водопровода

Стандартное автономное водоснабжение включает в себя следующее оборудование:

1. Насосы и насосное водоподъемное оборудование различных типов.
2. Трубопроводы с фитингами, смесителями и кранами.
3. Оборудование для контроля и поддержания необходимого уровня давления воды в системе
4. Оборудование для очистки воды.
5. Электрическая часть системы водоснабжения:
6. проводка,
7. распределительные щиты.

Очень часто для водоснабжения дома или земельного участка используется насосная станция.

Обычно, если колодец или скважина неглубокие – до 8 м, или при сравнительно небольшом потреблении воды.

Насосная станция также состоит из элементов, которые относятся и к автономному водоснабжению. Это:

1. Насосы разных моделей и типов.
2. Накопительные резервуары с разным объемом и разной конфигурации.
3. Гидроаккумуляторы с мембраной.
4. Электрические бойлеры, ТЭНы, водонагреватели и т.д.

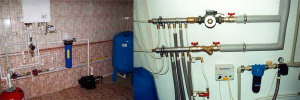

Насосная станция

Чтобы подключить частный загородный дом к водопроводу, используется насосная станция, предназначенная для закачки воды из колодца или скважины в систему водопровода или в резервуар.

Насосная станция представляет собой комплекс насосного оборудования, автоматизированный и позволяющий создавать требуемое давление в водопроводной системе с обозначенным расходом воды.

Насосная станция должна находиться как можно ближе к точкам потребления воды – в самом доме, в подвальном или цокольном этаже, в отдельном помещении, но обязательно в отапливаемом, чтобы вода не замерзала даже в сильные морозы.

Подключение насосной станции

От источника воды к насосной станции должна подходить труба, заканчивающаяся фитингом (латунь или бронза) с переходником диаметром 32 мм.

К фитингу подключается тройник и сливной кран, которым можно перекрывать подачу воды при ремонте или аварии водопровода.Подсоединяется обратный клапан.

Для поворота трубы нужно использовать уголок 90°. Лучше всего соединения водопровода делать быстрым подключением, которое называется «американка»:

1. Подключается шаровый кран на подачу воды.
2. Подключается фильтр грубой очистки (с металлической сеткой).
3. Насосная станция должна иметь демпферный бак и реле давления.

   Но если насос установлен в скважине или колодце, а все оборудование находится в помещении, то реле давления нужно подключать сверху трубы, а гидроаккумулятор или демпферный бак – снизу.

4. Подключается датчик «сухого хода» насоса.
5. Дальше подключается фильтр тонкой очистки воды и осуществляется переход на трубы 25 мм.

Теперь нужно проверить работу станции – запустить насос. Если откачки нет, проверьте правильность соединений или гидроаккумулятор на предмет перекачки.

Скрытая и открытая система водоснабжения

Разводка водопровода может осуществляться открытым или закрытым способом. На первый взгляд, второй вариант – более предпочтительный по приведенным ниже причинам:

• экономия полезного пространства;
• аккуратный вид, так как все коммуникации зашиты гипсокартоном или спрятаны в стену.

Главное при разводке водопровода данным способом – максимально аккуратно герметизировать все стыки (а лучше вовсе скрывать только цельные участки трубопровода) и оставить пространство между стеной и трубой для облегчения ремонтных работ.

Скрытый монтаж водопровода и канализации.

Основные недостатки скрытой проводки: невозможность моментально обнаружить протечку и более сложный и дорогой ремонт, так как появляется необходимость вскрытия (а позже повторного монтажа) облицовочного материала. Лучший способ избежать этого – установка специальных дверок в местах нахождения запорной арматуры.

В отличие от скрытой проводки, монтируемой до отделочных работ, установка открытым способом проходит после завершения укладки плитки или покраски стен. Выглядеть это будет менее привлекательно, однако в случае ремонта или перестановки сантехнического оборудования, все работы можно будет сделать максимально быстро и просто.

Открытая прокладка труб.Комбинированный способ прокладки.

Особенности монтажа и подключения водопровода

Подача воды для водопроводной системы частного дома может осуществляться от нескольких источников – колодца, артезианской скважины или центрального водопровода. От типа источника воды зависит цена подключения водопровода к частному дому и затраты времени на его создание. Обустройство артезианской скважины – самое дорогое удовольствие, но зато вода всегда будет абсолютно чистой. Подключение водопровода к центральной магистрали – самый простой и наименее затратный способ.

На ней обозначаются все элементы системы. Подробная схема облегчит задачу по расчету необходимых материалов для монтажа. Существуют два способа подачи воды потребителям, поэтому разводка водопровода в частном доме и выбор схемы зависит от количества проживающих и интенсивности водопотребления. Схемы отличаются по способу подключения к водопроводу потребителей воды, например, умывальников, бойлеров, ванн и т. д.

Существует два вида монтажа системы водоснабжения дома:

1. все потребители подключаются к водопроводу последовательно;
2. параллельное (коллекторное) подключение потребителей.

Последовательное подключение точек потребления воды

Для небольших домов с незначительной длиной водопроводной системы и небольшим числом потребителей обычно применяется последовательное (тройниковое) подключение. Сделать такой простой монтаж водопровода в частном доме можно своими силами. По всей длине центральной трубы водопровода устанавливаются тройники, к которым подключаются потребители. Такая система имеет существенный недостаток, ведь при включении нескольких потребителей, напор и расход воды на удаленных точках будет резко уменьшаться.

Коллекторное (параллельное) подключение

Такой вид монтажа предполагает ввод водопровода в частный дом через коллектор, а уже от него отдельными трубами подключаются все точки отбора воды в доме. Коллекторная система применяется для больших загородных домов и коттеджей. При таком виде монтажа расход труб увеличивается, но давление воды в точках водозабора будет стабильное.

Источники водоснабжения для устройства водопровода ↑

По типу источника водоснабжения водопроводы делятся на стационарные централизованные и децентрализованные коммуникационные системы.

• Централизованный водопровод подключается к сетям, питающим населенный пункт или расположенное рядом предприятие.
• Децентрализованная система «берет» воду из самостоятельного источника. Это может быть скважина, колодец, река, родник и др.

Проще всего провести водопровод в частный дом, подключив его к объектам централизованного водоснабжения. Желающему подключиться пользователю нужно будет обратиться к организации, владеющей водопроводной системой. При оформлении официального разрешения с собственником оговариваются условия подключения и пользования водой. Заодно выдают схему с расположением объекта, к которому возможно подключение и рекомендуют оптимальные способы прокладки трубопровода (либо предлагают услуги своих работников).

Целесообразно пробурить скважину или вырыть колодец рядом с домом, благодаря чему сократиться расход труб. К тому же проще будет отслеживать работоспособность источника в зимний период. Хозяевам не потребуется монтировать устройства для слива воды при минусовых значениях температуры.

Децентрализованная схема организации водопровода

У водопроводной сети должен быть уклон (приблизительно 0,5 см на метр трубопровода), обеспечивающий полноценный слив жидкости из инженерной системы. В конце трубопровода устанавливается сливная штанга с поворотной ручкой или вентиль, предотвращающий поступление воды из источника.

Независимо от схемы, согласно которой было выполнено подключение водопровода к частному дому, из неиспользуемой в морозный период системы воду нужно слить, перекрыть ее поступление, убрать насосное оборудование из колодца, водоема, скважины. Водопровод, подключенный к центральным сетям, перекрывают в смотровом колодце, слив всю воду через вентиль.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

• уложить их ниже глубины промерзания грунта;
• закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

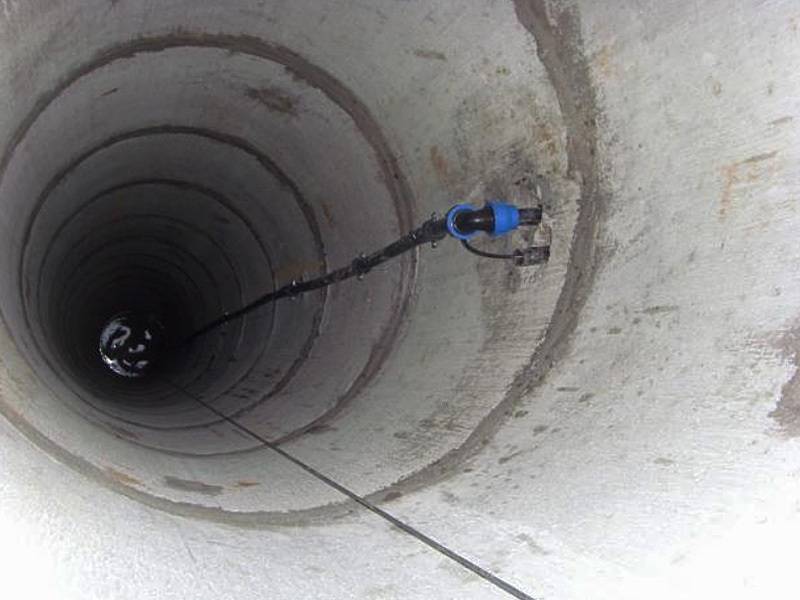

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Источники водоснабжения

Для создания водопровода требуется только желание и источник водоснабжения, как центральная магистраль или обустроить на участке скважину. Как провести воду в частный дом, обычно, не вызывает больших трудностей.

К выполнению водопровода внутри здания приходится подходить более тщательно и продуманно. Только это может обеспечить работу водопровода без проблем и с хорошим комфортом.

Скважина для организации водоснабжения

При отсутствии центрального водопровода в загородном или частном доме часто используют скважину для организации водоснабжения дома. Если такая скважина уже существует, то остается выполнить монтаж уличного водопровода и разводку коммуникаций в доме.

Скважина для организации водоснабжения в частном доме

Если Вы в самом начале создания водопровода, то придется сначала сделать скважину. Какие типы скважин бывают, и подробнее об их обустройстве можете узнать из материала: «Обустройство скважины для воды в частном доме: типы, схемы подключения»

Если водоснабжение дома из скважины планируется на этапе строительства, то можно сделать скважину в доме. Это позволит сэкономить на уличном водопроводе и монтаже кессона.

Но не забывайте о чистке скважины, которую нужно регулярно проводить. Расположение скважины должно быть выбрано так, чтобы было возможно выполнить чистку. Подробнее о существующих способах чистки можно узнать из статьи: «Чистка скважины самостоятельно: 9 способов промывки»

Колодец в качестве источника воды

Для организации водоснабжения частного дома можно использовать колодец. Такой способ сегодня применяется очень часто. Колодцы, существующие уже давно во дворах дома, отлично подойдут для этого.

Колодец в качестве источника водоснабжения для частного дома

Сделав водопровод в доме, появляется возможность использования современной бытовой техники. Можно установить и подключить стиральную машину, унитаз. Для подачи воды в дом из колодца, необходимо сделать уличный водопровод. С этой задачей может справиться каждый. А также подключить насосную станцию. Можно использовать станцию в сборе, установив ее в помещении. Либо к аккумулятору и к реле давления подключить водяной насос. Для этого подойдет любой насос, способный создать необходимое давление.

Необходимое оборудование для создание водопровода в доме

Ознакомиться о выборе и настройке реле давления можно в материале: «Реле давления для гидроаккумулятора: настройка, установка, неисправности»

Каптажная камера при использовании родника

При наличии по близости родника, можно использовать для организации водопровода каптажную камеру.

Каптажная камера как источник воды в доме

Вода в такую камеру поступает через стенки или дно через фильтр. Если каптажная камера оборудуется в скальных породах, то фильтры можно не использовать. В этом случае вода достаточно чистая.

Размеры такой камеры должны быть достаточны для накопления и фильтрации необходимого количества воды. Камера накрывается люком, он необходим для выполнения профилактических работ и очистки.

Так же необходимо установить переливную трубу для выхода излишек воды. Чтобы вода в нем не застаивалась и не портилась.

Правила монтажа

Перед началом работ надо составить схему, на ней отметить все необходимые фитинги и элементы системы (счетчики, фильтры, краны и т.д.), проставить размеры участков трубы между ними. По этой схеме затем считаем чего и сколько необходимо.

При закупке трубы берите с некоторым запасом (метр-два), фитинги можно брать точно по списку. Не помешает договорится о возможности возврата или обмена. Это может понадобиться, так как часто в процессе, монтаж водопровода из полипропиленовых труб подкидывает какие-то сюрпризы. Они связны в основном с недостатком опыта, а не с самим материалом и случаются довольно часто даже с мастерами.

Пластиковые клипсы берут того же цвета

Кроме труб и фитингов, нужны будут еще клипсы, которыми крепят все к стенам. Они устанавливаются на трубопроводе через 50 см, а также возле окончания каждого отвода. Эти клипсы есть пластиковые, есть металлические — скобы и хомуты с резиновой прокладкой.

Для открытой укладки трубопровода в технических помещениях удобнее использовать скобы, для лучшей эстетики — для открытой прокладки труб в ванной или на кухне — используют пластиковые клипсы того же цвета, что и сами трубы.

Металлические хомуты хороши в технических помещениях

Теперь немного о правилах сборки. Саму систему можно собирать сразу,  нарезав отрезки труб нужной длинны, постоянно сверяясь со схемой. Так удобнее паять. Но, при недостатке опыта, это чревато ошибками — надо точно отмерять и не забывать добавить 15-18 миллиметров (зависит от диаметра труб), которые заходят в фитинг.

Потому рациональнее нарисовать систему на стене, обозначить все фитинги и элементы. Можно даже приложить их и обвести контуры. Так будет проще оценить саму систему и выявить недостатки и ошибки, если они есть. Данный подход более правильный, так как дает большую точность.

Далее трубы нарезают по мере необходимости, фрагменты из нескольких элементов соединяют на полу или рабочем столе. Потом готовый фрагмент устанавливают на место. Такая последовательность действий наиболее рациональна.

И о том, как быстро и правильно отрезать участки трубы нужной длинны и не ошибаться.
