Способы самостоятельной врезки в водопровод
Если врезка осуществляется в квартире, в проложенные внутренние трубы (металлопластиковые или полиэтиленовые ) , то здесь понадобится обычный тройник. И отсутствие давления в системе, то есть перекрытый вентиль на основной трубе, после счетчика.
В полипропиленовый трубопровод без пайки вставить трубу невозможно. К трубам из металлопластика можно подключиться при помощи специальных фитингов, в частности это такие тройники, которые фиксируются при помощи компрессионных или Push фитингов.
При наличии стального трубопровода понадобится накладная муфта с резиновыми прокладками и специальным резьбовым отводом для стиральной машины, аналогом может послужить современной компрессионный фитинг.
Установка накладной муфты предполагает отключение воды.В выбранной зоне трубы просверливают отверстия. Затем на этот участок накладывается две половины муфты и плотно соединяются болтами. В центральный отвод устанавливается запорный кран, который имеет резьбовой патрубок, для подсоединения шланга от стиральной машины.
Если используется тройник для подключения стиральной машины к водопроводу . В трубопроводе делается небольшой вырез, таким образом чтобы каждый из концов труб плотно садились на тройник, и при этом не деформировались.
Фитинг от тройника не получается установить на узкий участок, поэтому в процессе монтажа один конец отгибается, в него вставляется тройник и после заводится фитинг в другую часть трубы.
Финальная фиксация концов трубы осуществляется путём прикручивания накидных гаек к тройнику. Подобным образом поступают с компрессионными тройниками, при установке ответвления на полиэтиленовых или металлопластиковых трубах.
Врезка в водопровод под давлением
Если речь идет о подключении к общей магистрали, без возможности перекрыть воду, то придется работать под давлением.
При такой врезке используются специальные хомуты. Технология предусматривает оперативность и скорость монтажа.
Прежде чем осуществить врезку в трубу под давлением необходимо учесть:
- демонтаж защиты и изоляции в месте врезки;
- диаметр трубы для отводки меньше, чем магистральная труба;
- необходима дополнительная фиксация элементов, фланец фиксируется с задвижкой, на которой установлено устройство для производства отверстий;
- при работе со стальным изделием применяется патрубок вместо хомута, который предварительно вваривается. К патрубку монтируется задвижка (вентиль ответвительный), на которой предусмотрена фреза;
- шов на магистральной трубе проваривается;
- следующим шагом необходимо установить фрезу определенного размера, если отверстие проделано, то фрезу снимают;
- по окончанию врезки, восстанавливается покрытие против коррозии и изоляция.
Выбор и оборудование места
Прежде чем отправляться в магазин выбирать стиральную машину, подумайте, где вы ее разместите. Измерьте глубину, ширину и высоту выбранного места, прибавив к ним со всех сторон минимум 1 см (коррекция на неровные стены). Согласитесь, ситуацию, когда техника физически не может встать на подготовленный пятачок, приятной не назовешь.
Самыми распространенными являются следующие варианты расположения машин-автоматов:
Ванная
Удобно тем, что большая часть коммуникаций находится рядом. Кроме того, устройство гармонично вписывается в окружающее пространство. Для экономии пространства машинку можно установить под раковину. Тогда придется подобрать особую форму сантехники со сливом в задней части.
Однако эксперты не советуют прибегать к размещению машинки в ванной комнате, если есть альтернатива, поскольку в условиях повышенной влажности детали изнашиваются гораздо быстрее и появляется ржавчина.
Кухня
Также все узлы для подключения располагаются рядом, нет нужды дополнительно ничего переоборудовать. Если заранее продумать дизайн гарнитура, то можно установить встраиваемую стиральную машинку или спрятать за одной из дверок шкафа.
Здесь есть минусы: повышенная влажность и температурное воздействие от плиты и духовки. Поэтому ставить устройство рекомендуется в отдалении от нагревательных приборов.
Туалет
Некоторые оригиналы умудряются поставить агрегат даже в маленьком туалете. Машина в этом случае располагается над унитазом.
Этот вариант требует особой подготовки и продуманности: нужно быть уверенным в прочности стен, установить надежный подиум, предусмотреть гаситель вибраций.
Коридор
Расположение в прихожей чаще встречается в безвыходных ситуациях, когда больше поставить технику просто некуда.
Положительных черт у месторасположения мало: приходится тянуть коммуникации, техника занимает много пространства, шум слышен во всех комнатах.
Чулан
Если в вашем доме есть каморка для хранения вещей, то можно попробовать переоборудовать ее под прачечную. Так и мешать стиралка никому не будет, и сохранится лучше.
В некоторых домах есть специальные помещения, которые предназначены для стирки. Если вы счастливый обладатель такой квартиры, что ж, поздравляем, вам повезло.
Подвал
Такое размещение возможно в частном доме при условии, что подвал отапливается и в него проведены электричество, вода и канализация.
При соблюдении всех требований такое расположение очень выгодно: агрегат не подвержен воздействию влаги, а его работа проходит неслышно для жильцов.
Когда выбор в пользу какой-то комнаты сделан, следует подумать о поверхности, на которой будет располагаться машинка. Пол в этом месте должен быть твердым и ровным.
Небольшие перепады высоты можно скорректировать при помощи вкручивающихся ножек машинки или резинового коврика, но сильные неровности они компенсировать не в силах. Поэтому если установка производится на деревянный или неровный пол, то имеет смысл подумать о заливке пятачка под прибор бетонной стяжкой или о монтаже поддона.
Подключение стиральной машины к электросети
Стиральные машины – активные потребители электроэнергии. Потребляемая мощность таких машин лежит в пределах 1500-2200 Вт. Отсюда получается, что для нормальной работы машины от сети 220 В, потребуется сила тока примерно 8-10 А.
Соответственно, подключать такую машину в квартире можно лишь в случае наличия в квартире надежной проводки, рассчитанной на нагрузку в 16 А.
Если проводка слабая, то лучше подвести отдельный питающий кабель (сечение от 2,5 мм и более, материал — медь) к стиральной машине напрямую от подъездного электрощитка – это самый простой и быстрый в исполнении вариант, в противном случае во время проведения стирки проводка (например, алюминиевая) будет греться, что может привести к пожару.
В случае подведения отдельного кабеля потребуется отдельная розетка, которую обычно располагают в непосредственной близости от стиральной машины с таким расчетом, чтобы свободно можно было подключить кабель питания машины.
Если используется старая проводка, то можно как использовать рядом расположенную розетку (если такая есть), так и оборудовать новую, специально для стиральной машины – все зависит от планировки, загруженности розеток и удобства.

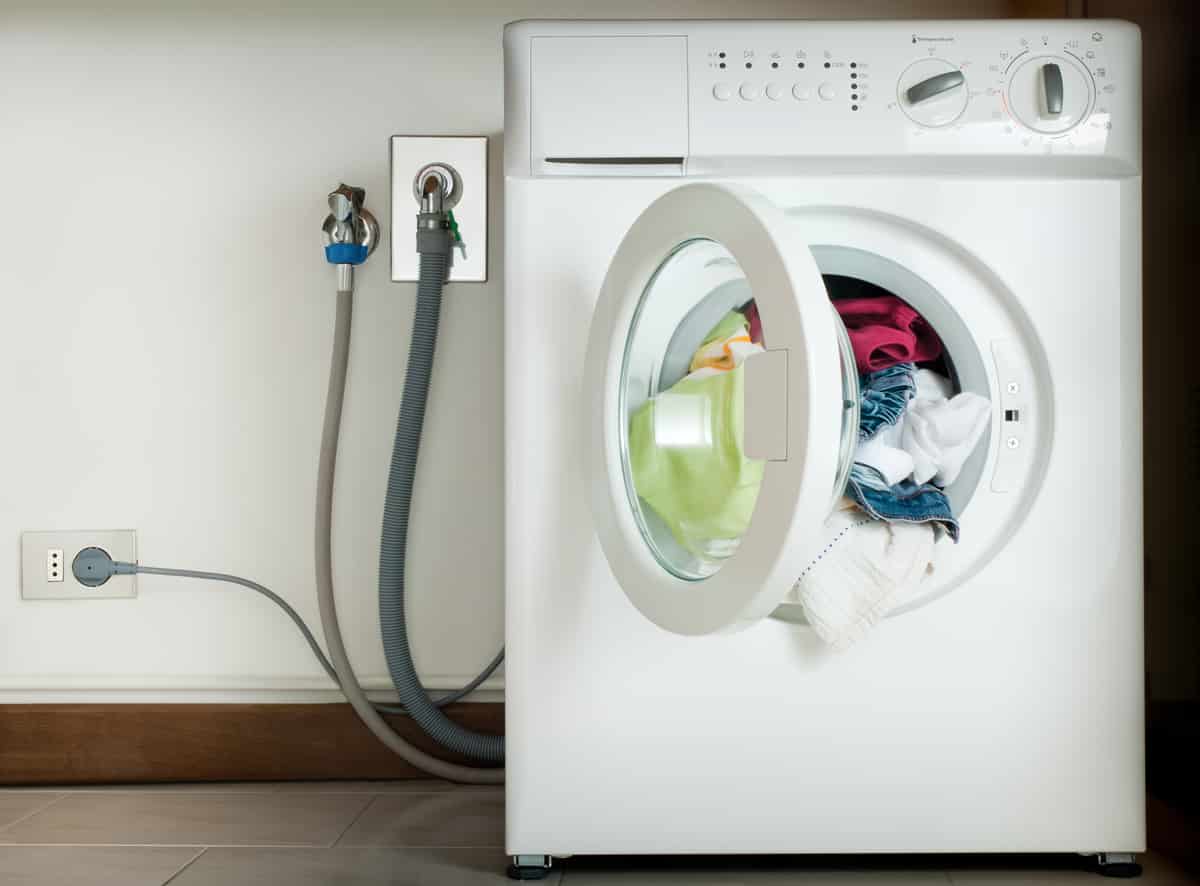

Подключение стиральной машины к водопроводу
Одной из важных конструктивных особенностей автоматической стиралки является то, что к ней требуется организовать отдельную подачу воды. Для этого на уже имеющийся водяной отвод нужно установить запорный кран, который будет перекрывать забор воды в стиральную машинку подключение стиральной машины самсунг. Он нужен обязательно, ведь если подключить стиралку без него, то может произойти неприятность. Впускной клапан может открыться в ваше отсутствие и наполнить машину, а это грозит довольно серьезным потопом.
Надо сказать, что в некоторых моделях имеется защита от протечек #8211; Aqua Stop. Это такой датчик, который будет подавать сигнал на перекрытие воды, в случае если она попадет на герметичную часть дна. В сервисных центрах есть возможность установки внешней защиты от протечек.
Теперь нужно организовать слив воды. Не самый лучший вариант использовать слив в раковину или ванну с помощью крючка для слива. Это сделает невозможным пользование удобствами, это не красиво, да и сифоны раковин и ванн довольно часто засоряются, что может привести все к тому же потопу.
Оптимально подключить агрегат напрямую в канализацию, используя специальный сифон с отводом для сливного шланга вашей стиралки.
Теперь осталось подсоединить машинку к электросети. Лучше вывести от развода новую розетку и поставить защитный автомат перестала работать стиральная машина. Он нужен для отключения энергии при перегрузке.
Подключаем стиральную машину к водопроводу
Забор воды в стиральную машину осуществляется при помощи специального шланга.
Свойством этого шланга является то, что его стенки рассчитаны на давление почти в 3 раза более высокое чем в водопроводной системе. Заливной шланг в обязательном порядке находится в комплекте стиральной машины автомат.
Его стандартная длина обычно 1,5 метра. Если такой длины недостаточно можно использовать шланги большего размера (лучше цельный, а не наращенный). Благо в магазинах и рынках с сантехникой различных вариантов множество. Главное, чтобы он соответствовал всем нормативам и не был изготовлен кустарно (чревато неприятностями).
На обоих концах заливного шланга находятся пластмассовые гайки диаметром 3/4 дюйма. Для обеспечения герметичности они снабжены резиновыми прокладками. Обязательно надо проверить их наличие иначе соединения будут подтекать.
Один конец шланга имеет Г-образную форму. Этой стороной шланг подключается непосредственно ко входу стиральной машины. Подключение другого конца шланга (прямого) к системе водопровода может осуществляться различными способами.
Идеальный вариант, когда кран для подключения стиральной машины уже есть. Такое бывает в новых домах или в том случае если ранее уже была подключена другая машина. Возможно придётся использовать переходник на нужный диаметр. Если же крана нет, его нужно установить.
Один из вариантов – установка крана с хомутом бандажного типа.
В этом случае в трубе высверливается отверстие, образованный выход обжимается с помощью бандажа. В итоге на кран навинчивается конец шланга стиральной машины. Такое подключение несложное, но есть и недостаток – при таком типе соединения выход довольно быстро засоряется. Поэтому не стоит использовать этот вариант без необходимости. Есть и другие.
Наиболее оптимальный способ стационарного подключения стиральной машины к водопроводу – использование специальных тройников с выводом и краном.
Такой тройник можно установить перед гибким шлангом смесителя или сливного бачка унитаза. Установка элементарна – один конец тройника накручивается на трубу (с использование уплотнительных материалов), а к другому соединяется гибкий шланг. Получается что-то типа переходника.
Ну и к крану с соответствующими диаметром и резьбой подключается шланг стиральной машины. Иногда подобные тройники устанавливают в том месте где водопроводные трубы соединяются между собой.
Такой вариант актуален если есть доступ к стояку в ванной или санузле. Владельцы квартир с трубами из полипропилена могут приобрести в специализированных магазинах специальный элемент для подключения стиральной машины и вварить его в трубу.
Иногда шланг машины вкручивают вместо гибкого душевого. Не очень удобно. Скорее актуально для быстрого, но временного подключения.
С водопроводом разобрались, двигаемся дальше.
Варианты подключения
Как упоминалось ранее, мы последовательно расскажем о наиболее распространенных способах, при которых стиралка автомат без водопровода точно будет работать. И поведаем о способе, который на наш взгляд является оптимальным. Выбирать же какой из них лучше мы предоставим вам.
Как можно обустроить систему
- Самый простой выход, это заливать воду непосредственно в бункер для порошка своими руками . При этом стиралка без водопровода вполне обойдется, особенно ее механический вариант. По большому счету, технике без разницы, откуда заливается вода, главное чтобы бак был наполнен и датчик уровня сработал.
- Проблема в том, что после каждого цикла агрегат будет выключаться и ждать, пока вы прибежите с ведром и через лейку зальете в него воду . Да и бегать с ведром, не самое легкое занятие, это получается уже полуавтомат.
Можно прибегнуть к похожему, но несколько усовершенствованному способу . Вспомнить принцип сообщающихся сосудов и поставить бак на возвышенность. Но для того чтобы создать давление достаточное для срабатывания автоматики, бак нужно будет поднять на высоту порядка 10 м. И опять же таскать туда воду своими руками.
- Все вопросы в стиле как подключить стиральную машину если нет водопровода исчезают, если у вас есть насосная станция . Даже самый простой агрегат с малой мощностью, вполне способен обеспечить давление необходимое для работы машинки. Здесь все хорошо, кроме одного, цена простенькой насосной станции стартует от 5 000 рублей, плюс фильтры и арматура к ней.
- Если через станцию подключается стиральная машина в деревне без водопровода, то покупать насосную станцию смысл есть . Летом она пригодится для полива, а зимой будет подавать питьевую воду в дом. Для сезонного же использования вариант достаточно накладный.
- Но существует, на наш взгляд, самый лучший и при этом малобюджетный вариант . Смысл его заключается в установке дополнительного насоса, который будет имитировать работу насосной станции и заливать воду в бак автоматически. Инструкция по самостоятельной сборке будет раскрыта в следующей главе.
Советуем изучить — Интерьер гостиной в частном доме — различные идеи и варианты оформления
Монтаж промежуточного насоса
Перед тем как установить стиральную машину автомат без водопровода, нужно будет позаботиться о двух основных вещах. Первое, что вам понадобиться это емкость для воды. По мнению бывалых дачников, самым лучшим вариантом будет поставить стандартную двухсотлитровую бочку рядом с машинкой. Конечно, экономные агрегаты могут обойтись и 100 литрами, но запас лишним здесь не будет.
Вторым устройством, без которого никак не обойтись будет небольшой водяной насос. Если вы не являетесь большим специалистом в данном оборудовании, мы советуем обратиться в магазин торгующий запасными частями к машинкам автомат и приобрести откачивающий насос. Лучше брать насос того производителя, чья машинка у вас стоит.
Далее, чтобы не перегружать насос, мы рекомендуем в нижнюю часть бочки врезать шаровый кран. Именно к нему и будет подключаться заборное отверстие агрегата. Патрубок, из которого под давлением будет нагнетаться вода, подключается к заливному шлангу.
Далее начинается самое важное. Нам нужно подключить насос к сети и при этом сделать это так, чтобы он включался тогда когда это необходимо. Если вы помните, вначале повествования мы упоминали о том, что в любой машинке есть электромагнитный клапан, открывающийся в момент заполнения бака
Если вы помните, вначале повествования мы упоминали о том, что в любой машинке есть электромагнитный клапан, открывающийся в момент заполнения бака.
Этот клапан работает от сети в 220V и находится в открытом положении только тогда, когда на него подано рабочее напряжение. Для нас это идеальный вариант. Необходимо снять верхнюю крышку на машинке и параллельно подключить насос к электромагнитному клапану.
Сделать это можно непосредственно на клеммах клапана или проследить, куда уходит провод, как правило, это в нижней части корпуса и запаралелить клапан и насос на клеммнике.
На видео в этой статье показан похожий вариант установки промежуточного насоса.
Проверка
Все наладочные действия выполнены, а значит, пришло время первого пуска. Запускать машинку нужно без белья на максимально возможной температуре. Это позволит не только проверить правильность монтажа, но и очистить устройство изнутри от попавшей грязи и масла с завода.
Во время дебютного цикла проверьте все стыки: не капает ли в местах соединения труб, нет ли протечек канализационного шланга, не бьется ли корпус током, насколько сильно шумит агрегат, не скачет ли он по комнате?
При обнаружении какого-либо недостатка из вышеперечисленных работу лучше прервать и немедленно приступить к его устранению.
Если вы не знаете, как избавиться от недочетов, то прекращайте геройствовать и вызывайте мастера. От корректного соединения зависит качество стирки, срок службы и, конечно, безопасность.
Подключение без водопровода
Стандартные стиральные машинки подключаются к водопроводу через электрический клапан, для нормальной работы которого необходимо давление в системе около 2 атмосфер. При меньшем давлении клапан либо совсем не откроется, либо будет иметь низкую пропускную способность, что не позволит набрать нужное количество воды в установленное время. Как следствие, на дисплее появится сообщение об ошибке, и машинка не будет работать.
Существует несколько способов подключения стиральной машинки без водопровода:
Первый способ максимально примитивен. Заливать воду в машинку через шланг, вставленный в систему раздачи порошка и ополаскивателя. При этом требуется постоянно контролировать подачу воды в ручном режиме, что крайне неудобно, так как все время стирки придется неотрывно находиться рядом со стиральным агрегатом.
Второй способ подключения. Расположить емкость для воды намного выше уровня стиральной машины, минимум на 8 метров. При этом потребуются значительные физические усилия, чтобы доставить воду в емкость. Также придется вложиться в утепление емкости, так как в зимний период вода будет превращаться в лед.
Третий способ. Монтаж полноценной насосной станции. Требует капитальных финансовых затрат и постоянного снабжения чистой водой.
Четвертый способ обойдется небольшими вложениями денежных средств. При наличии элементарных знаний и умений можно самостоятельно воплотить его в жизнь. Для адаптирования машинки к работе без центрального водопровода потребуется:
- насос, способный обеспечить давление выше 1 атм;
- реле давления;
- емкость для воды объемом 10-200 литров;
- шланг, устойчивый к давлению;
- хомуты;
- тройник;
- универсальный силиконовый герметик с пистолетом.
В емкости для воды делают отверстия и при помощи переходников, шлангов и силиконового герметика соединяют с трубками насоса. Ждут около суток, чтобы соединения высохли. Проводки от насоса соединяют с проводками впускного клапана стиральной машинки при помощи клемм и термоусадочных трубок.
Принцип действия прост. При подключении машинки к электричеству открывается электромагнитный клапан, от которого срабатывает реле давления и включает насос, начинающий закачивать воду. При достаточном объеме воды, который обеспечит нужное давление в системе, реле давления отключается и насос перестает качать воду. Все работает автоматически.
Подключение к электросети
Так как мощность стиральной машины при включенных ТЭНах приличная, на нее желательно подвести отдельную линию электропитания от щитка. Схема несложная — фаза со входа подается на автомат защиты, с него идет на УЗО, потом проводом — до места установки розетки.
Схема подключения стиральной машины к электросети
Все производители акцентируют внимание на том, что розетка должна иметь заземление. Только в этом случае сохраняются заводские гарантии
Теперь о номиналах. Защитный автомат выбирают по току, который необходим устройству. Эту цифру можно найти в паспорте, а можно посчитать. Необходимо мощность стиральной машины разделить на 220 В, получим потребляемый ток. Например, ваш агрегат имеет мощность 3,5 кВт. Получаем 3500 Вт / 220 В = 15,9 А. Защитный автомат берем ближайший больший по номиналу. Они бывают на 6 А, 10 А, 16 А, 20 А, 25 А. Для нашего случая подходит автомат на 16 А.
Перейдем к выбору УЗО. По току его берут на одну ступень выше, чем номинал автомата, то есть для приведенного примера это 32 А. Но УЗО имеет еще одну характеристику — ток утечки. Для устройств, которые подключаются к выделенной линии рекомендованная величина — 10 мА. Итак, для стиральной машины мощностью 3,5 кВт, требуется автомат на 16 А, УЗО на 32 А, с током утечки 10 мА.
Еще неплохо бы рассчитать сечение провода. Сегодня для проводки используют в основном кабели с медными жилами. Они более гибкие, менее тяжелые. Расчет делают по мощности или по потребляемому току, но так как разброс мощностей стиральных машин ограничен, можно сказать сразу, что для устройств до 4,1 кВт достаточно сечения жилы 1,5 кв. мм (медные жилы), до 5,5 кВт — сечение 2,5 кв. мм.
И последнее насчет электрики: про розетки. При выборе розетки отслеживайте не только наличие заземляющего контакта. Также надо смотреть на то, на какое напряжение рассчитана данная розетка. На нормальных изделиях на тыльной стороне есть маркировка. Там указано максимальное рабочее напряжение. Иногда ставят номинальный ток. Вы его тоже знаете (или можете посчитать, как описано выше). Если никаких надписей нет, лучше не рисковать. Скорее всего это дешевый китайский ширпотреб и как он будет работать — загадка.
Подключение к канализации
Для подключения к системе стоков у машины автомат имеется штатный гибкий шланг, который необходимо подключить к выводу на самом аппарате и вторым концом пристыковать к канализации. Резиновое или прорезиненное колено, согнутое под 90 градусов, используется для подсоединения к машинке и снабжено хомутом, чтобы герметизировать соединение.
Для подключения к канализации возможны три варианта:
- Слив в раковину, ванную или унитаз, закрепив шланг с помощью специального крючка.
- Подсоединение к сифону раковины в ванной комнате или на кухне с использованием сифона, у которого имеется специальный отвод для этого.
- Подвод к машинке отдельной ветки канализационной трубой и подключение с помощью тройника с уплотнительной манжетой.
Слива в раковину или ванную достаточно, однако это требует постоянного внимания со стороны пользователя. Каждый раз перед стиркой шланг необходимо закреплять и постоянно следить за тем, чтобы он не соскочил с крепления. В случае любых неурядиц это грозит затоплением и неприятным общением с залитыми соседями снизу. В комплекте с машинкой имеется специальный изогнутый крепеж. Он позволяет защелкнуть и зафиксировать шланг в виде крючка для присоединения к краю ванны.
Для подключения к сифону раковины в нем уже должен быть соответствующий вывод. Он должен располагаться между сливным отверстием и коленом. Купите и поставьте новый сифон на раковину, и тогда подключение будет самым простым. Достаточно вставить в отвод на сифоне шланг от машинки, на котором уже имеется для этого резиновый уплотнитель.
Особое внимание следует уделить укладке шланга. Во всех машинках имеется специальный зацеп на корпусе на строго определенном уровне
Обычно это высота не менее 80 см от пола. Шланг в итоге приобретает форму петли или зигзага. Это предотвращает попадание внутрь барабана запахов и стоков из канализации.
Если не получается закрепить шланг в штатное крепление, например не достает немного до канализации, то потребуется самостоятельно скрутить петлю перед включением шланга к сифону, чтобы сама петля была выше точки входа в канализацию. Только нельзя крепить шланг жестко внатяжку к стене.
Третий вариант определяется как самый оптимальный. Для этого к машинке подводится отдельная канализационная труба. Если ветка идет самостоятельно и кроме стиралки в нее не попадают стоки от других источников, то диаметр трубы выбирается равный 40 мм. При совместном использовании линии машинкой и, например, раковиной уже потребуется труба 60(80)мм.
Наклон трубы в 1-2 градуса следует соблюдать по всей ее протяженности. Непосредственно вывод трубы должен заканчиваться патрубком со вставленной резиновой манжетой, у которой выходное отверстие соответствует диаметру шланга от машины. Вывод располагается на уровне 40-50 см от пола, в зависимости от требования производителя. В инструкции указывается допустимая высота подъема петли и выходного конца патрубка.
Манжета для слива
Подключение стиральных машин к канализации – рассмотрим 2 метода
Смотреть видео – первый способ установки слива в канализацию
Стиральная машина. Слив через обратный клапан. Устранение сифонного эффекта
Слив использованной воды в канализационную систему является обязательным процессом в работе агрегатов такого рода, ведь очистка загрязненных стоков становится все более актуальной.
Если говорить просто об организации слива воды из стиральных машин в канализацию, можно обойтись и без непосредственного соединения этих двух систем.
Во многих современных агрегатах предусмотрена установка обратного клапана, предотвращающего этот процесс.
Учитывая специфику расположения канализационной системы в доме или квартире, проблем с подключением не возникает, но оно имеет свою специфику.
Для его осуществления необходимо установить проставку к канализационной трубе в виде тройника, причем отвод должен быть под углом 45 градусов.
Дренажный шланг подключается к трубе канализации диаметром 50 миллиметров, в то время как его размер составляет 22 мм. Поэтому подсоединение производится с использованием специальной проставки, называемой «редукция».
Дренажный шланг стиральных машин стандартизован и на всех моделях и имеет диаметр 22 миллиметра. Специальных переходников для слива с этого размера не существует, на переходе используется эта незамысловатая резиновая деталь.
Когда машина расположена в непосредственной близости от выхода канализационной трубы, естественным образом к ней подсоединяются с использованием тройника.
Смотреть видео – подсоединяем своими руками к водопроводу и канализации
Но если агрегат располагается в противоположном конце помещения, самым разумным решением будет прокладка дополнительной ПВХ трубы диаметром 32 миллиметра с последующим переходом на размер 50.
При этом надо выполнять требования уклона этой трубы в 2-3 миллиметра на метр протяженности. Редукция с такими размерами выпускается и ее можно приобрести на рынке.
В ряде случаев, если машинка автоматическая, необходимости в использовании промежуточной трубы нет, поскольку откачка использованной воды производится насосом.
В таком случае подсоединение производится с применением резиновой редукции. Она представляет собой втулку из резины. На наружной поверхности выполнены ребра как на манжете для уплотнения соединения. Внутреннее отверстие устроено таким же образом с диаметром соответствующего размера.
В технической документации, при отсутствии обратного клапана в устанавливаемой модели машины, должна быть указана высота слива от пола, при которой образуется водяной затвор.
Если этот параметр не выдерживается, через сливное отверстие в помещение будут проникать из слива очень не приятные запахи.
Вторым способом подключения стиральных машин к сливу является подсоединение через сифон. Многие из этих изделий выпускаются со специальным отводом в верхней части.
В состоянии продажи он снабжен специальной заглушкой, перекрывающей патрубок. Перед тем, как подсоединить дренажный шланг машины, эту деталь надо снять и удалить – она несет чисто защитные функции.
Сливной шланг стиральной машины просто надевается на этот патрубок и, при необходимости дополнительно крепится хомутом.
Это изделие может быть оснащено несколькими отводами, что позволяет подключение нескольких агрегатов одновременно.
Если имеется такая возможность, подключение стиральных машин следует выполнять именно таким способом, который достаточно надежен и решает все проблемы герметичности и безопасности.
Какие бывают стиральные машины
Технику для стирки принято делать на 2 большие группы:
- Механические.
- Автоматические.
Прогресс уже давно продвинулся в вопросе улучшения функционала стиральной машины, поэтому уделять время на рассмотрение механического семейства нецелесообразно. Такие модели можно найти разве что в музеях техники.
Устройство стиральной машины гораздо проще, чем кажется на первый взгляд.
Гораздо более насущным представляется устройство автоматической машинки для стирки. В ее состав входит достаточно большое количество точной электроники, зная принцип действия которой, можно продлить срок бесперебойной работы такой техники надолго.
Подключение стиральной машины к канализации
Подключение осуществляется в зависимости от того, в каком помещении расположена стиральная машина, как далеко от нее расположена канализация.
Общий принцип такой. Стиральную машину, расположенную на кухне подключают к сливу кухонной раковины, если машина устанавливается в ванной, то подключают или к сливу ванны или к сливу раковины. При расположении стиральной машины в других помещениях обычно ищут ближайший к машине слив и подключают к нему.
Иногда, для упрощения работ, сливной шланг вообще не подсоединяют к канализации, а просто во время работы стиральной машины заносят его конец в ванную, унитаз или раковину.
Такой способ вполне применим, однако в этом случае существует всегда вероятность или опрокидывания такого шланга, или забывания его вообще направить в сливное устройство.
Надежнее все-таки подключить к канализации. Для этого потребуется приобрести сифон (например, бутылочного типа), который удобно подключить к патрубку канализационного отвода через тройник. К сифону подсоединяется сливной шланг.
Нюансы подключения питания
Бытовые приборы такого класса, как стиральный агрегат, имеют весьма высокий уровень потребления электрической энергии в пределах 1,5—2,5 кВт. Кроме этого, они постоянно контактируют с водой, поэтому подключение стиральной машины к электричеству своими руками надо выполнять с соблюдением всех требований электробезопасности.
Когда в квартире выполнена разводка на основе проводов из алюминия, то надо провести отдельную — с медным проводом, состоящим из трех жил сечением 1,5 кв. мм, отдельных АЗО (автомат защитного отключения) и УЗО (устройство защитного отключения). В частности, это касается старых домов. Кабель надо выбирать типа NYM с тройной системой изоляции, хорошей жесткостью, удобной для прокладки в стенах.
При самостоятельном подключении стиральной машинки к электросети надо знать, что бытовой прибор включается в отдельную влагозащитную розетку. При покупке помните; чем выше индекс степеней защиты (их всего 8), тем лучше. К электрическому щитку розетка подключается через отдельный выключатель, с номиналом не менее 25 А.
Когда бытовой прибор находится в ванной комнате, то при приеме душа машину надо отключать от сети, во избежание удара током.
Подключаться к электрощиту надо следующим образом:
- синего цвета жила подключается к нулю;
- зелено-желтый провод — заземляющий, он крепится к отдельному винту на корпусе щитка;
- фаза — к отдельному выключателю или УЗО.
Современные стиральные агрегаты надо подключать от устройства защитного отключения, которое защитит вас от нежелательного воздействия электротока. Устройство должно иметь такие параметры: сила тока 16—32 А, а величина утечки — 10—30 мА.
Когда квартира без заземления, как большинство в РФ, то подключение надо выполнять по такой схеме, как показано на рисунке. При самостоятельном подсоединении к электрощиту на этаже в подъезде многоквартирного дома, проконсультируйтесь с электриком из ЖЭКа или попросите его выполнить эти операции за отдельную плату.
Чтобы правильно выполнить подключение к домашней электрической сети стиральной машины, надо строго выполнять такие рекомендации:
- Прокладываем автономную линию питания к месту установки бытового прибора. Для этого вполне сгодятся пластиковые короба различного размера, не портящие внешний вид квартиры.
- Задействовать автоматический выключатель, установить в щитке отдельное устройство защитного отключения: тогда в случае неполадок с машинкой подача электроэнергии будет отключена только к ней, а не обесточена вся квартира.
- Использовать только рекомендуемые схемы, отвечающие техническим и эксплуатационным характеристикам; проводка также должна отвечать поставленным задачам.
Отдельно хочется обратить внимание на расположение розетки для подключения: она не должна располагаться ниже 60 см от уровня пола и не далее 130 см от корпуса машинки. Надо помнить, что электрическое подсоединение стиральной машины самое сложное
Если есть у вас знакомый электрик, то воспользуйтесь его помощью: он наверняка знает, как правильно подключить стиральную машину
Надо помнить, что электрическое подсоединение стиральной машины самое сложное. Если есть у вас знакомый электрик, то воспользуйтесь его помощью: он наверняка знает, как правильно подключить стиральную машину.
