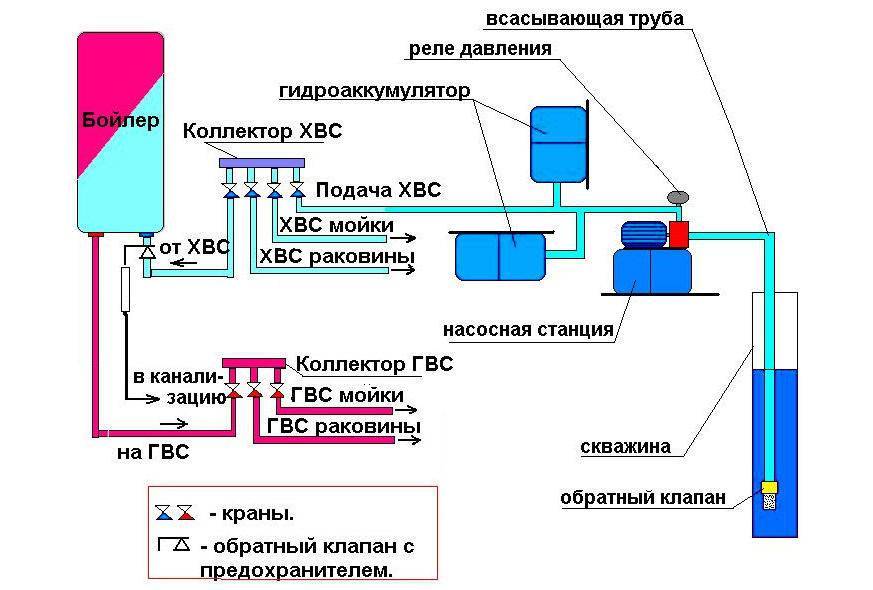

Автономное водоснабжение на основе гидрофора
Гидрофор представляет собой комплектную насосную станцию (иногда применяют термин поверхностный насос), состоящую из насоса с чугунным либо нержавейным корпусом, электродвигателя к нему и пневматического гидроаккумулятора ёмкостью 25-80 литров. Гидрофоры недороги (5 000 – 10 000 рублей в зависимости от мощности и объёма), компактны, просты в установке. Однако имеют существенное ограничение в применении.
В отличие от погружного насоса, насос гидрофора находится над источником воды и всасывает в себя воду, обеспечивая подачу в систему водопровода за счёт давления, создаваемого в гидроаккумуляторном баке. А вот глубина всасывания ограничена, в большинстве моделей это всего лишь восемь метров. Причём горизонтальные отрезки всасывающей трубы также уменьшают высоту подъёма (10 метров горизонтального участка принимаются равными 1,5 метра вертикального).
Поэтому гидрофор можно применить лишь в тех случаях, когда линия забора воды находится на глубине до 8 метров относительно места установки оборудования. Для скважины это слишком малая глубина, как правило, это не очень качественные верхние воды. Хорошо, если колодец имеет соответствующий уровень воды. Если он ниже, гидрофор иногда располагают в самом колодце, на необходимой высоте. Однако электродвигатель и гидроаккумулятор не рассчитаны на эксплуатацию в условиях постоянной повышенной влажности и могут прослужить намного меньше положенного срока. К тому же такое решение предельно затрудняет обслуживание и эксплуатацию. Нет лучшего варианта размещения для оборудования, чем доступное, тёплое и сухое помещение в цокольном этаже дома.
В связи с невысокой высотой всасывания насосные станции данного типа применяют для водоснабжения дач и небольших жилых домов, где имеются доступные источники воды, главным образом неглубокие колодцы. Либо для обеспечения полива сада и огорода, с забором воды из пруда. Полезен будет гидрофор, подключенный к центральному водопроводу с нестабильными характеристиками. В данном случае он работает как станция повышения давления: всасывает воду, если в линии недостаточное давление, обеспечивает нормальный напор и некоторый запас воды.
Компактные насосные станции обладают неплохой производительностью, средняя пропускная способность — 60 литров в минуту, при подъёме напор снижается. Впрочем, для небольшого дома этого достаточно.
Гидрофоры не снабжены автоматикой защиты от сухого хода. Если уровень воды в источнике упадёт ниже забора, либо сорвётся всасывающая труба, насос выйдет из строя. В источник можно поместить датчик уровня воды, который отключит насос в критическом случае.
Система водоочистки
Принято считать, что вся вода, поступающая из недр земных, едва ли не целебная, и ее не надо очищать. Это заблуждение. Как из центрально водопровода, так и из скважины может прийти в дом загрязненная вода. Поэтому систему очистки лучше предусмотреть. Часто вода бывает «железистая» (с повышенным содержанием железа), а кое-где еще и жесткая. Такая вода не только невкусная, она еще и будет загрязнять трубы.
Решать проблему углублением скважины, как пытаются многие любители, бесполезно. Нужна надежная система водоочистки. Они могут быть минимальными и недорогими, а могут стоит больших денег и очищать воду от всего. Выбор нужно делать исходя из степени загрязнения воды. Чтобы потратить деньги рационально, надо проверить состав живительной влаги у специалистов. Помимо фильтров есть также системы смягчения воды и многие другие полезные вещицы.
Завершают схему водопроводной разводки разнообразные запорные устройства: клапаны стиральной или посудомоечной машины, смесители для кухни, раковины или душа и т.п. Отработанная вода попадает в канализацию. Для комфортного водоснабжения дома коттеджного типа (до 6-ти точек водоразбора) необходим насос с производительностью минимум 1,8 м³/час (номинальная производительность). Кроме этого, нужно учитывать, что параметры насоса падают с течением времени в результате механического износа.
Метки: водоподготовка, Водоснабжение, водоснабжение дома, организация водоснабжения, система водоподготовки, система водоснабжения
Практические советы по разводке трубопровода по дому
Для круглогодичной эксплуатации системы водоснабжения из скважины следует воспользоваться советами:
- Идеальный домашний водопровод выполняется так, чтобы исключить прохождение труб через стены помещений. Но, так как обводка приводит к существенному удорожанию системы, трубопровод прокладывается внутри стен, но с использованием защитного металлического стакана, который предохраняет их от деформации, вызванной усадкой здания.
- Необходимо обеспечить минимальный зазор не менее 20–25 мм между параллельно идущими трубами и строительными конструкциями. Это в дальнейшем существенно упростит проведение возможных ремонтов. При нежелании оставлять разводку на виду – следует спрятать в предварительно подготовленных штробах, заизолировав их при этом.
- Если водопровод будет оборудован сливными кранами, то их следует устанавливать в самых низких точках системы, чтобы вода могла проходить через сливной кран самотеком.
- Самый простой метод крепления труб к стенам – это пластиковые крабы. Расстояние между ними не должно превышать два метра при диаметре трубы 16–20 мм, при большем размере расстояние между креплениями должно быть меньше. Грамотно организованная и сделанная система водообеспечения обладает следующими признаками:
- Имеет минимальное количество сварных соединений. Это дает возможность существенно поднять надежность узлов, при этом для прокачки воды может использоваться менее мощный и следовательно, более дешевый насос.
- Все стыки делаются в полном соответствии со схемой инсталляции конкретно такого типа трубопровода (последовательное или параллельное подключение).
- На всех важных участках водопровода установлены перекрывающие вентили.
- Содержать минимальное число ненадежных шланговых соединений – даже сливной бачок на унитазе желательно подсоединить пластиковой трубкой, а не шлангом.
Подбор труб для водоснабжения
Если все же вы приняли решение своими руками выполнить прокладку водопровода в своем доме, после разработки схемы вам следует выбрать подходящие для системы водоснабжения трубы. В первую очередь необходимо точно определиться с количеством труб для водопровода. При этом в процессе расчета по диаметру и длине необходимо учитывать все повороты и уклоны, которые будут возникать при разводке водопровода и установке различных элементов.
Что касается диаметра труб для водопровода, то минимальный диаметр труб, которые могут применяться для монтажа схемы водопровода в частном доме, должна составлять 32 мм. Минимальный диаметр труб для водопровода в 32 мм выбирается в не зависимости от материала, из которого выполнены трубы. Другими словами, будь-то трубы из полипропилена или традиционные стальные трубы – в любом случае диаметр трубы для водопровода в частном доме должен составлять минимум 32 мм.
Кроме диаметра труб и их длины обратите внимание на метод соединения труб друг с другом. Помните, что абсолютно все соединения между трубами водоснабжения должны быть герметичны и надежны. Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?
Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?
Так, например, если для монтажа водопровода дома вами выбраны полипропиленовые трубы, вы должны понимать, что для их соединения потребуется специальный паяльник, с принципом работы которого вам самому придется разбираться. К тому же, для пайки разного диаметра труб, кроме самого паяльника, понадобятся и специальные насадки различного диаметра. Паяльник для сварки разного диаметра труб показан на фото:
Кроме всего прочего при выборе труб для разводки водопровода своими руками необходимо учитывать следующие моменты:
- При выборе труб для водопровода в частном доме обязательно проконтролируйте, чтобы они были предназначены для пищевых систем водоснабжения частного дома из колодца или скважины. Диаметр труб для водопровода здесь не имеет никакого значения – и большие и меньшие по диаметру трубы должны быть пищевыми.
Встречаются случаи, когда не совсем добросовестные продавцы продают трубы технического назначения, выдавая их за трубы для пищевого водоснабжения. Конечно, цена технических труб на порядок ниже цены на пищевые трубы, однако экономия в данной ситуации просто неуместна.
- Поскольку при подключении водопровода дома к централизованной системе водоснабжения или насосной станции колодца или скважины в случае с автономным водоснабжением, трубы будут прокладываться в вырытых траншеях, необходимо подумать и об утеплении труб. Для утепления труб водоснабжения при монтаже водопровода применяют, как правило, специальную минеральную вату.
- В случае если при монтаже водопровода его трубы будут прокладываться над землей без размещения их в траншеях, так же потребуется утеплитель. При наземной разводке системы водоснабжения кроме минеральной ваты могут использоваться и другие утеплители. Если прокладка системы водоснабжения производится в регионе с очень низкими температурами в зимний период года, кроме утеплителя рекомендуется использовать активный обогрев труб водопровода дома в виде обогревающего электрокабеля. Цена обогревающего кабеля довольно высока, однако его использование полностью исключит возможное замерзание труб водопровода дома.
Водопровод в частном доме: как выбрать и развести трубы
Качество материалов, из которых изготавливаются трубы, имеет большое значение для системы водоснабжения, поскольку от них зависит срок эксплуатации конструкции.
Различают несколько разновидностей труб
Система водоснабжения медными трубами
- Медные. Характеризуются высокой стойкостью к ультрафиолету, коррозии, и бактериям. С легкостью переносят перепады давления и высокие температуры. Их недостаток – высокая стоимость.
- Металлопластиковые. Их основа состоит из алюминия, а края и сердцевина покрыты шаром полиэтилена. Внутренняя оболочка предотвращает появление ржавчины и не дает возможности налипать грязи и минеральным отложениям, а внешняя – защищает изделие от воздействия солнечных лучей (при укладке по поверхности) и конденсата. Такие трубы поддаются деформации при высоких (95°С) и низких (минусовых) температурах, поэтому необходима теплоизоляция с греющим кабелем для наружных систем.
- Стальные трубы – прочны но, несмотря на это, подвергаются ржавчине. Процесс установки трудоемкий, так как для соединения деталей необходимо нарезать на каждом элементе трубки резьбу либо скреплять с помощью сварки.
- Полипропиленовые. Пользуются наибольшим спросом, потому что их легко монтировать, они не окисляются, оснащены надежными соединениями и могут служить свыше 50 лет.
Немаловажным моментом является подбор труб по диаметру, поскольку от него зависит устройство и функционирование водопровода.
Подбирать размеры (диаметры) труб надлежит согласно протяженности трубопровода:
- для линии, длиннее 30 м – подойдут 32 мм;
- для трубопровода средней длинны (меньше 30 м) следует применять 25 мм;
- для коротких разводок до 10 м – 20 мм.
Последовательность соединения пластиковых труб полифузной сваркой
Последовательность соединения пластиковых труб полифузной сваркой
Провести водопровод в частный дом при помощи пластиковых труб не сложно, но тем не менее крепеж должен осуществляться по определенной технологии.
В качестве соединительных элементов-фитингов применяют: муфты, уголки, тройники, запорные краны, колена и фланцевые крепления (их лучше подготовить заранее с запасом).
- Трубы разрезаются специальными ножницами (удобно будет использовать труборез KRAFTOOL) на куски с учетом зазоров для вхождения в фитинг.
- Раскладываются на твердой поверхности в порядке сборки.
- Для фиксации деталей фломастером отмечаются места скрепления.
- На полифузной сварке устанавливается насадка нужного диаметра (под трубу). На нее насаживается конец пластиковой трубы и фитинг. Прибор прогревается до 260-300 °С (время нагрева зависит от размера трубки и указывается на обороте коробки от сварки). Затем оба конца вынимаются и одновременно фиксируются. В таком положении труба и фитинг выдерживаются 15-20 с до полного застывания.
Водоснабжение в частном доме: разводка по зданию
Водоснабжение в частном доме: разводка по зданию
Разводить трубы по помещениям начинают с места водоразбора. Сначала ставят шаровой кран между смесителем и трубой, он дает возможность перекрывать воду, в случае если произойдет авария, либо понадобится ремонт. После этого линию заводят к коллектору.
Разводят трубопроводы по определенным правилам.
- При монтаже труб (чтобы их было проще ремонтировать) от стен необходимо отступать 20-25 мм.
- Монтаж дренажных кранов проводится с небольшим наклоном в направлении последующего смесителя или крана.
- Трубы для водопровода присоединяются к стенкам с помощью клипс, которые крепятся во всех угловых креплениях, в других зонах – промежуток между ними допускается от 1,5 до 2 метров.
- Для сочетания труб из полипропилена под углом, применяются фитинги ПНД Unidelta или других фирм и тройники с идентичными диаметрами.
Водоснабжение частного дома из колодца и скважины: прокладка труб
Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).
Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять
При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.
Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:
- уложить их ниже глубины промерзания грунта;
- закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).
Глубокое заложение
Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.
При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу. Зато водоснабжение частного дома из колодца и скважины не будет замеразть зимой
Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

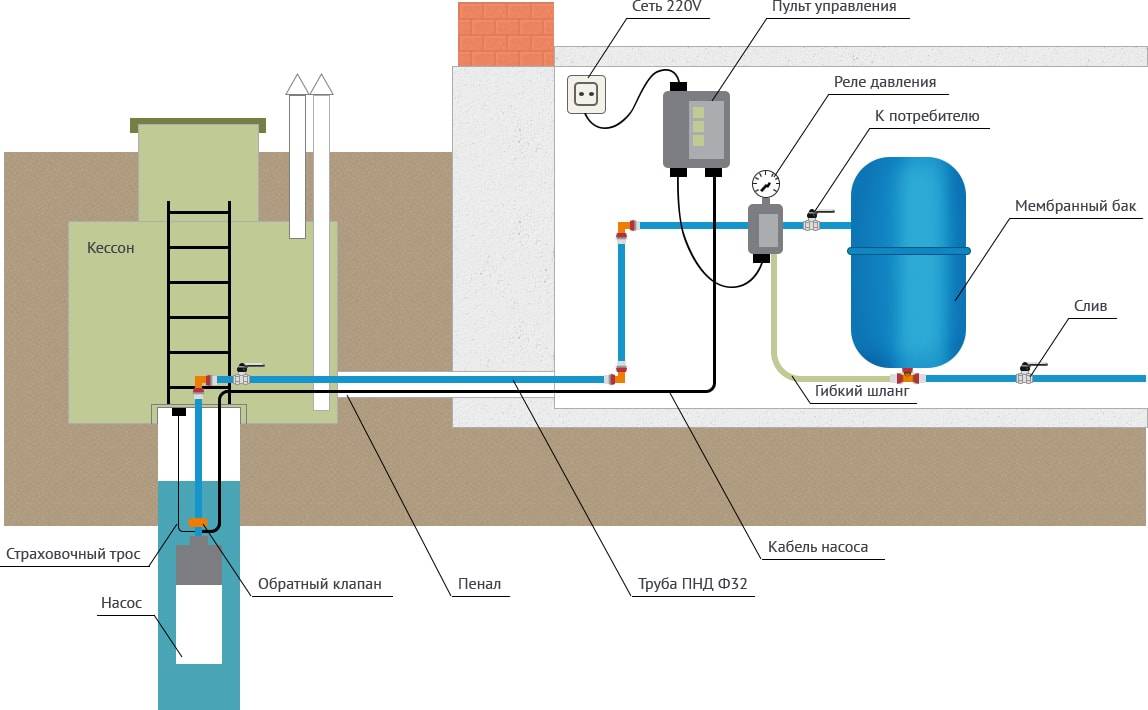

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.
Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона
Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.
Близко к поверхности
При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.
В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.
Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.
Герметизация входа в колодец
При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь
Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать
Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.
Дебит источника водоснабжения, статистический и динамический уровни
Чтобы правильно подобрать оборудование для водоснабжения необходимо знать дебит источника (скважины либо колодца). Дебит — объём воды, который возможно получить из источника в единицу времени. Измеряют в м3/час, хотя мощность насосов часто указывают в л/мин. Производительность насоса должна соответствовать дебиту скважины или колодца. Выкачиваемый объём воды не может превышать возможности источника.
Также важны ещё три параметра источника: глубина, статический и динамический уровни. Статический уровень — глубина до зеркала воды в источнике, когда откачка не производится. Динамический уровень — максимальная глубина при непрерывном отборе воды насосом. Определяется с учётом производительности конкретного оборудования.
При устройстве скважины организация, занимающаяся бурением, определяет характеристики скважины и выдаёт паспорт, где они прописаны. Существуют методики расчёта дебита по результатам откачки воды мощным насосом и проведения контрольных измерений. Имея производительный насос и методичку по расчёту, возможно и самостоятельно определить дебит. Но профессионалы сделают это быстрее. За услугу могут взять 3 000 — 5 000 рублей. Заодно прокачают скважину или колодец.
Компания, продающая оборудование, на основании характеристик источника поможет подобрать насос по мощности и высоте подъёма с учётом динамического уровня воды.
Типы подключения
Обвязать устьевую скважину можно при помощи нескольких способов. Перед принятием решения учитываются затраты на оборудование и работы, параметры колодца, климатические условия и тип насоса.
Открытый вариант является наиболее дешёвым способом обвязки скважинного насоса. Он подходит в тех случаях, когда использование водоразборной точки будет происходить только в тёплый период. Во время обустройства проводятся такие работы:
- Обрезается верхняя часть обсадной трубы так, чтобы над землёй остался только небольшой участок.
- На устье закрепляется оголовок. Именно на нём будет подвешиваться электрический насос, напорная труба и кабель питания.
- С помощью специальных переходников подключается водопровод, а также подаётся кабель питания. Трубы и провод размещаются на поверхности.
В таком типе подключения есть большое количество недостатков, среди которых плохая защищённость от промерзания, риск кражи оборудования, прокладка трубопровода по поверхности земли. При использовании глубинного насоса большую часть оборудования придётся размещать в отдельной постройке или же в доме, а это дополнительные неудобства.
При помощи приямка можно добиться более высокой защиты, а также обеспечить лучшую обвязку по сравнению с летним вариантом. Обустройство включает в себя такие этапы:
- Выкапывание ямы требуемой глубины, которая обеспечит защиту системы от зимнего промерзания.
- Сооружение стен из кирпича, газосиликата, керамзита или бетона (с применением опалубки).
- Обустройство внешней гидроизоляции из гравия.
- Установка крышки из бетонной плиты или листового металла. Лучше использовать первый вариант.
Также желательно сделать пол из слоя песка или щебня. В некоторых случаях заливается стяжка. Во время сооружения приямка следует учитывать уровень грунтовых вод. Если гидроизоляция плохо сделана или вовсе отсутствует, то при высоком залегании водоносного пласта колодец всегда будет затоплен. Из-за этого не желательно устанавливать электронасос в приямке.
Скрытая и открытая система водоснабжения
Разводка водопровода может осуществляться открытым или закрытым способом. На первый взгляд, второй вариант – более предпочтительный по приведенным ниже причинам:
- экономия полезного пространства;
- аккуратный вид, так как все коммуникации зашиты гипсокартоном или спрятаны в стену.
Главное при разводке водопровода данным способом – максимально аккуратно герметизировать все стыки (а лучше вовсе скрывать только цельные участки трубопровода) и оставить пространство между стеной и трубой для облегчения ремонтных работ.
Скрытый монтаж водопровода и канализации.
Основные недостатки скрытой проводки: невозможность моментально обнаружить протечку и более сложный и дорогой ремонт, так как появляется необходимость вскрытия (а позже повторного монтажа) облицовочного материала. Лучший способ избежать этого – установка специальных дверок в местах нахождения запорной арматуры.
В отличие от скрытой проводки, монтируемой до отделочных работ, установка открытым способом проходит после завершения укладки плитки или покраски стен. Выглядеть это будет менее привлекательно, однако в случае ремонта или перестановки сантехнического оборудования, все работы можно будет сделать максимально быстро и просто.
Открытая прокладка труб.Комбинированный способ прокладки.
Виды источников водоснабжения в частном доме
Вариантов обустройства систем водоснабжения в частном домостроении всего два, использование для подключения сетей центрального водопровода и обустройство независимых источников (колодец, скважина) непосредственно на придомовом участке.
Особенности подключения к центральному водопроводу
Подключение к инженерным сетям централизованной подачи воды имеет свои нюансы. В первую очередь необходимо выполнить монтаж внутренних сетей, который желательно доверить специалистам.
Так как в этом случае будет подготовлена вся необходимая техническая документация, детально описывающая схемы разводки внутренних коммуникаций, технические параметры используемых труб.
Данная документация предоставляется в организацию, осуществляющую общее управление комплексом инженерных сетей (водозаборных сооружений, трубопроводные коммуникации).
В случае отсутствия подобной технической документации, ее составлением будут заниматься специалисты обслуживающей организации. Все расходы по данной услуге будут дополнительно внесены в общую смету затрат на подключение.
Также потребуется предоставить кадастровый план участка и юридическое подтверждение на право владения домом, участком в установленных границах.
Специалисты обслуживающей организации, на основании предоставленных технических данных определят технические особенности подключения к центральному водоводу (прокладка труб, установка запорной арматуры, варианты подключения к внутренним сетям).
Организация сама определяет сроки подключения, но в рамках установленных действующим законодательством временных интервалов.
Центральный водопровод в частном доме имеет свои преимущества и недостатки.
К преимуществам можно отнести:
- организацией работ по подключению занимаются специализированные организации;
- возможность автоматического поддержания заданного давления на всем протяжении инженерных коммуникаций, а следовательно и давления в системах водоснабжения частного дома;
- достаточный уровень очистки воды, соответствующий нормативам санитарного эпидемического надзора.
Среди недостатков стоит отметить:
- зависимость от внешних факторов (прорыв, профилактические работы, отсутствие возможностей ресурсной организации повышать объем прокачиваемой воды в период повышенного спроса);
- горячее и холодное водоснабжение частного дома могут обеспечивать разные организации;
- длительность допустимых сроков на подключение.
Даже при наличии централизованной подачи воды, большинство владельцев домостроений стараются обустроить автономные системы водоснабжения частных домов.
Автономные системы водоснабжения в доме

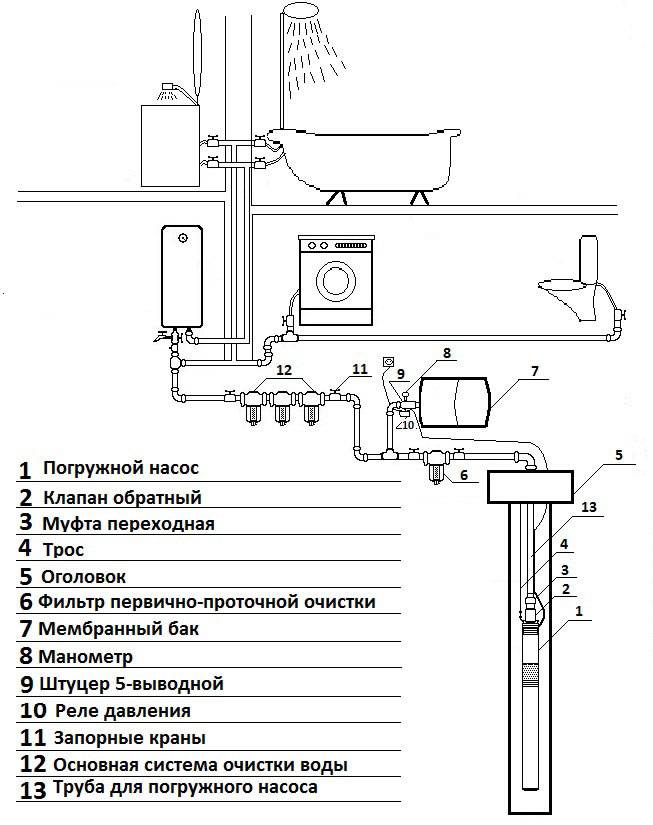

Схемы автономного водоснабжения частного дома подразумевают забор воды из независимых источников.
Преимущественно используются скважины, реже колодцы.
Водоснабжение частного дома из колодца имеет следующие преимущественные параметры:
- небольшие затраты на обустройство самого колодца;
- возможность пользования источником в случае отсутствия электричества;
Дополнительным преимуществом является возможность подчеркнуть эстетику ландшафта участка за счёт дизайнерских решений при обустройстве устья колодца.
Водоснабжение частного дома из скважины получает всё большее распространение.
Различают два основных типа скважин:
- Скважина «на песок» бурится до глубин расположения первого, после горизонта поверхностных грунтовых вод, водоносного пласта. При небольшой суточной потребности, данная скважина вполне способна обеспечить бесперебойное водоснабжение.
- «Артезианская скважина более функциональна. Водоносные пласты, располагаемые между породами с высокой прочностью и плотность, обладают высокой продуктивностью и характеризуются меньшим наличием механических примесей.
Перед колодцами скважины имеют следующие преимущества:
- скорость бурения и небольшие временные затраты на обустройство ствола скважины;
- высокий суточный дебет;
- занимает минимум площади на участке;
- при грамотном выборе места бурения, профессиональном подходе к процессу бурения (достижения водоносного горизонта, способного обеспечить достаточный суточный приток воды), обустройству ствола скважины (крепление с использованием обсадных колонн), скважина способна эксплуатироваться в течении длительного времени.
Схемы оборудования систем водоснабжения дома из данных источников во многом схожи. Забор воды из источника осуществляется с использованием насосного оборудования.
Прокладка коммуникаций и монтаж запорной арматуры до точки ввода также осуществляется по схожим схемам.
Отличие только в технических параметрах используемого оборудования и схемах его подключения.
Основные схемы установки и подключения
Чаще всего встречаются следующие схемы:
- Схема прямого подключения устройства в подающий трубопровод.
- Схема с накопительным баком.

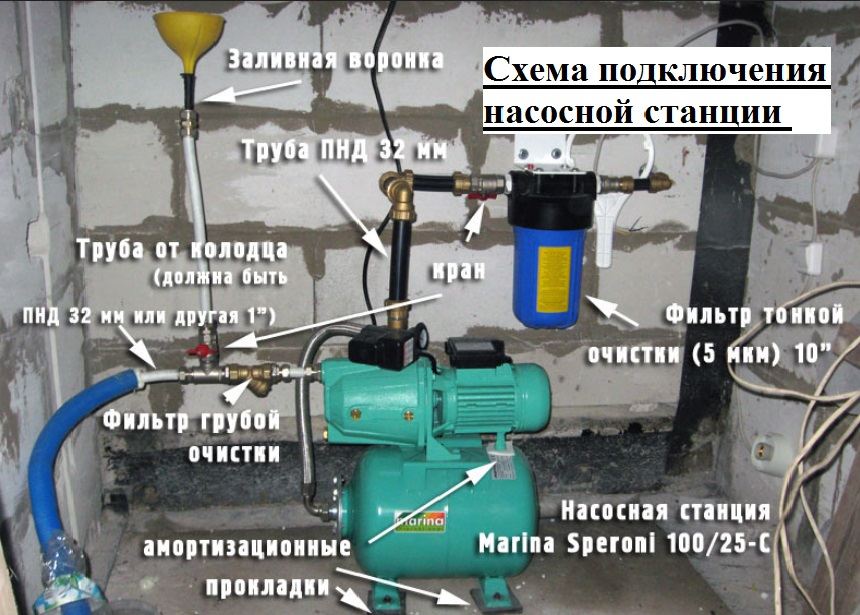

Прямое подключение подразумевает размещение станции между водозабором и внутридомовым трубопроводом. Вода напрямую засасывается из скважины и подаётся потребителю. При такой схеме установки аппаратура находится в обогреваемом помещении — в цоколе или подвале. Это обусловлено боязнью пониженных температур. Замерзание воды внутри устройства может становиться причиной его выхода из строя.
Впрочем, в регионах с относительно мягкими зимами, допускается помещение водонапорной станции непосредственно вверху скважины. Для этого над ней сооружают заглублённый в землю колодец, который утепляют во избежание замерзания воды внутри трубопровода. При необходимости возможно использование электрического греющего провода. Более подробно все аспекты выбора места установки разберём ниже.

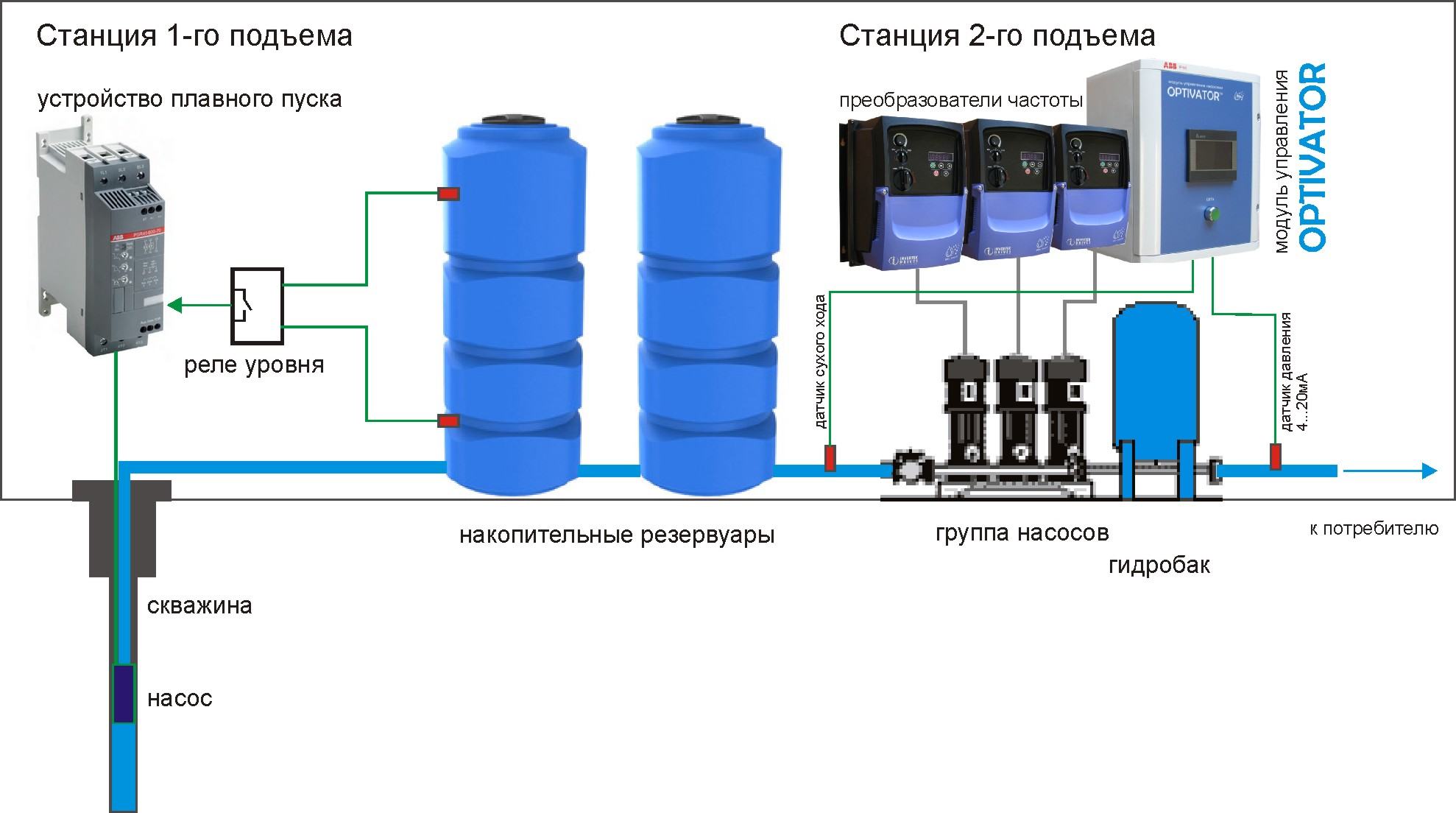

Схема подключения станции с накопительным баком выглядит несколько иначе. Вода из источника подаётся не прямо во внутридомовую систему, а в специальный объёмный бак-накопитель. Сама насосная станция размещается промеж накопителя и внутреннего трубопровода. Вода к местам водоразбора перекачивается насосом станции из накопительного бака.
Таким образом, в такой схеме используется два насоса:
- Глубинный насос, качающий воду в накопитель.
- Насосная станция, подающая воду из бака-накопителя в водопровод.
Плюсом схемы с баком накопителем является наличие достаточно большого количества воды в нём. Объём бака может составлять несколько сот литров, и даже кубометров, а средний объём демпферного бачка станции равняется 20-50л. Также подобный вариант водоподающей системы подходит для артезианских скважин, когда так или иначе приходится задействовать глубинный насос.
Схема подачи воды в частный дом, проектирование водоснабжения
Организация водоснабжения частного дома начинается с составления проекта. На данном этапе необходимо учитывать, какой вид будет выбран, периодичность использования, а также источник воды, количество точек водоотдачи и применяемое оборудование.
Схема водоснабжения будет принципиально отличаться, в зависимости от того, какое насосное оборудование выбрано для использования. Например, это может быть погружной насос, который погружается в воду и оснащен специальной автоматикой. Второй вариант – насосная станция или поверхностный насос. Чаще всего устанавливается в доме, подсобном помещении или кессоне. Третий вариант – использование гидроаккумуляторов.
Гидроаккумуляторы для автономного водоснабжения частного домаИсточник b-a.eu
Последний вариант считается наиболее предпочтительным, так как позволяет значительно уменьшить количество включений-выключений насосного оборудования, не допускать гидроударов, тем самым существенно продлевая срок службы.
Какие факторы надо учитывать при проектировании
Немаловажную роль играют способы очистки и фильтрации воды, которые планируется применять. Это может быть простое обустройство фильтровального слоя на дне скважины и использование простых фильтров, а может установка фильтровальных систем.
Еще одним важным фактором, который обязательно следует учитывать при составлении схемы водоснабжения частного дома – каким образом будет осуществляться подача горячей воды.
Кроме этого обязательно учитывают глубину залегания труб водопровода, что зависит от глубины промерзания грунта в конкретном регионе.
Менее затратным вариантом реализации автономного водоснабжения в частный дом является подача воды из колодца. Обусловлено это меньшей стоимостью работ по рытью колодца, продолжительным сроком его службы. Возможностью использования менее дорогостоящего насосного оборудования.

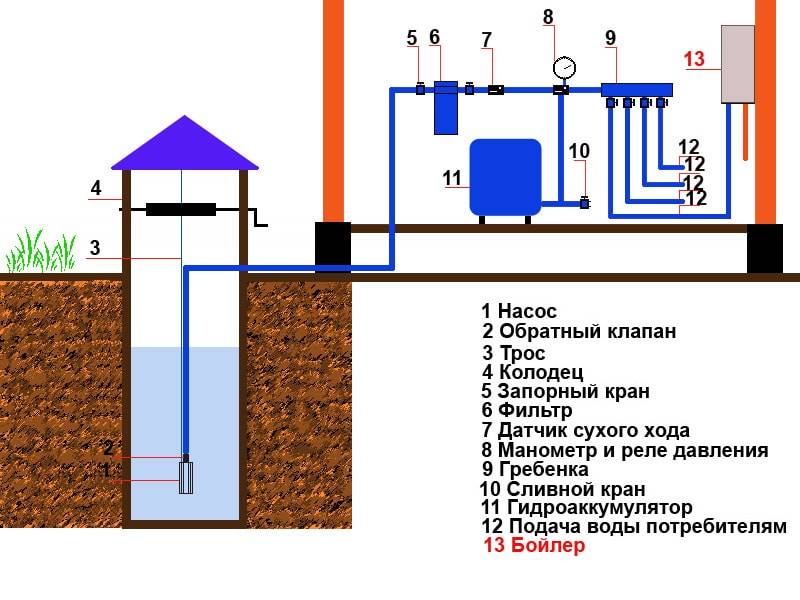

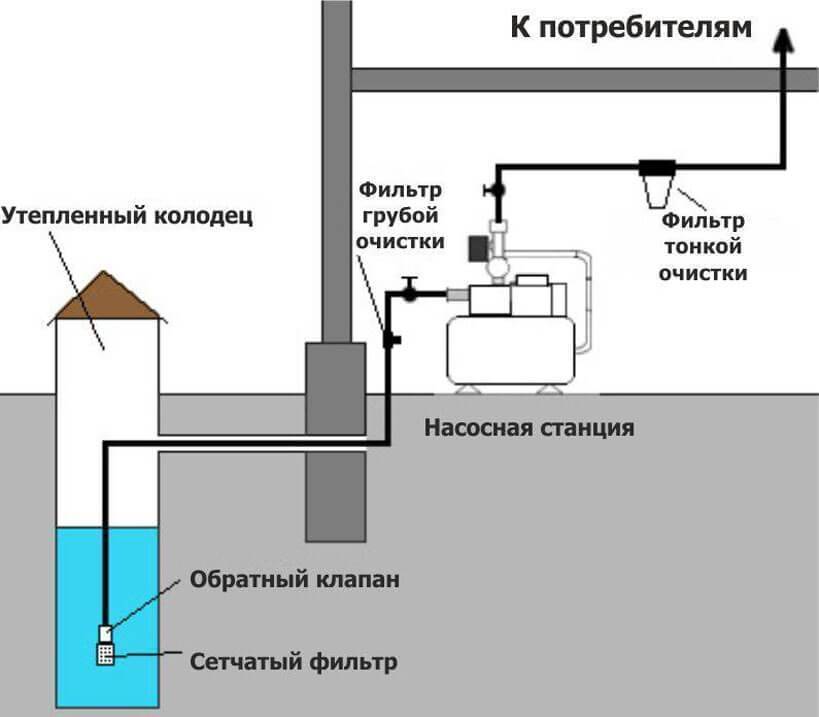

Схема автономного водоснабжения из колодцаИсточник pinterest.com
Схемы подключения
Наиболее распространенная схема водоснабжения – с последовательным подключением. Особенно актуально для помещений с небольшим количеством приборов и оборудования, которое работает от системы водоснабжения. Основными плюсами такого варианта являются простота проведения монтажных работ, относительно небольшой расход труб и фитингов. Минусами является уменьшение давления в трубопроводе, в конечных точках, сложность определить место протечки, нельзя отключать отдельную трубу.

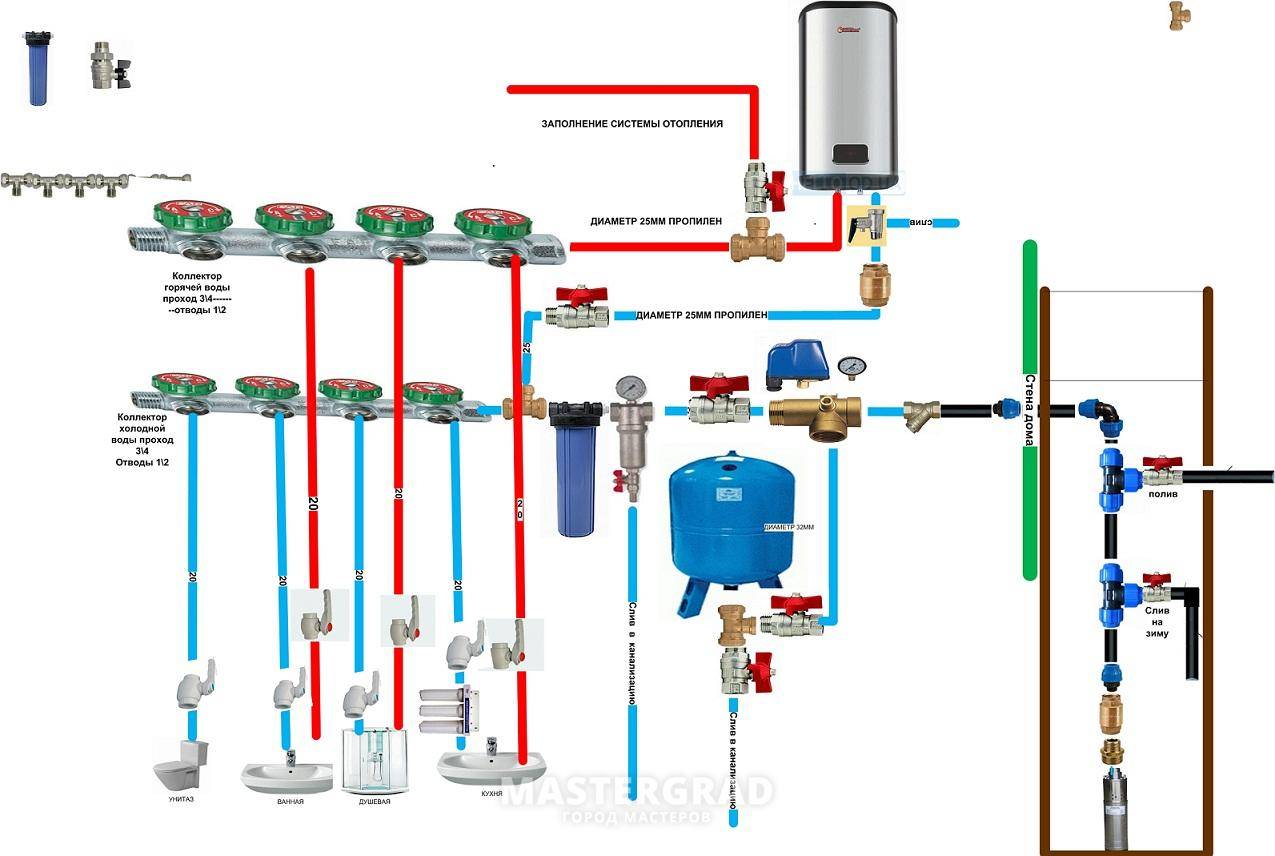

Альтернативой последовательной схеме является коллекторное подключение. Главным достоинствами является эстетичность (скрытая прокладка), высокая надежность, что обусловлено минимальным количеством соединений, плюс простой и легкий доступ к ним. Кроме этого, такая система монтажа дает возможность регулировки отдельно каждого элемента системы и сантехнического прибора. Недостатки – более дорогая стоимость работ и необходимость использования большего количества труб и комплектующих.
Схема водоснабжения: однотрубная и через коллекторИсточник stroyobzor.info
Принципы работы и полезные советы
Для того, чтобы система работала безотказно, важно знать, как провести водопровод в частном доме своими руками правильно. В это понятие можно включить как основные принципы, регламентируемые строительными нормами и правилами, так и некоторые нюансы и тонкости, известные опытным мастерам
- В идеале трубопровод не должен проходить через строительные конструкции, однако, на практике создание такой схемы часто невозможно или нецелесообразно. При необходимости провести коммуникации через стену, трубу необходимо помещать в защитный стакан.
- Несмотря на то, что владельцу дома практически всегда хочется получит максимум свободного пространства и для этого «прижать» трубопровод с стене, между строительными конструкциями и проходящими параллельно им коммуникациями должен быть зазор не менее 25 мм для легкого проведения ремонтных работ. Обвод внутреннего угла требует расстояния 40 мм, а наружного 15 мм.
- При наличии сливных кранов на трубопроводах иди гидроаккумуляторе в их сторону выполняется небольшой уклон.
- Наиболее удобный способ фиксации трубопровода к стенам – это специальные клипсы. Можно выбрать одинарные или двойные приспособления, на расстояние между ними в любом случае должно составлять порядка 2 метров.
Решая, как сделать разводку воды в частном доме, помните, что грамотно выполненная внутренняя система водоснабжения имеет характерные отличия:
- Минимум стыков и переходников. Это позволяет повысить надежность и экономичность системы.
- Все соединения выполнены в точном соответствии с технологией монтажа именно этого типа труб.
- Наличие вентилей или кранов перекрытия на ответственных участках системы и в точках подключения.
- Минимальное количество не слишком надежных гибких участков для подключения (шланговых подводок), которые наиболее уязвимы к перепадам давления.
