Особенности устройства водяных полов в квартирах
Сделать дополнительно к настенным радиаторам водяной тёплый контур под полом — это мечта многих жильцов квартир многоэтажек. Однако воплотить мечту в реальность удаётся не всегда. И на это есть веские объективные причины. По закону подсоединять к центральному отоплению ещё какую-то систему нельзя. Запрещено даже добавлять дополнительные секции радиаторов.
И это требование оправдано тем, что мощность насосов и отопительных котлов рассчитано на определённый объём теплоносителя. И если его превысить, то оборудование не справится со своей задачей.
Немного проще с этим обстоят дела в новостройках проекта Т-44, что означает свободную планировку. В этом случае в техусловиях регламентируют мощность и объём. Их можно распределять на радиаторы и на контур тёплых полов.
Если жильцы идут на нарушение и увеличивают контуры, то в квартирах, которые идут следом за «пиратской», жильцы сразу почувствуют упавший уровень прогрева радиаторов.
Когда по жалобе жильцов виновника найдут, последует штраф и требование всё вернуть как было. Уж лучше выяснить, как правильно делать электрический теплый пол — выйдет дешевле.
Но даже если соседи окажутся добросердечными и их не будет волновать ситуация, то продать такую квартиру без переделки не получится. Иначе — опять нешуточный штраф и демонтаж. А это и время, и деньги.
Если законодательно получится закрепить решение об устройстве водяных тёплых полов, то возникнут сложности другого плана. Полы в квартирах сложно монтировать, так как в радиаторах центрального отопления положено держать температуру около 70 градусов. Однако для пола верхняя температурная граница — 40 градусов.
Чтобы получить такой уровень, потребуется установка понижающего конденсатора — очень дорогостоящего и сложного прибора.
Вторая причина, которая говорит против монтажа водяных полов — в контурах забилось уже достаточно много сора, так как большинство систем смонтированы уже очень давно. В старых отопительных системах советских времён использовались другие материалы и оборудование. По этой причине подключенные к центральному отоплению водяные полы быстро выйдут из строя.
Виды напольного отопления совместимого с деревянным основанием
Есть два вида греющих полов, которые отличаются источником тепла: водяные и электрические.
Они оба, способны создавать комфортные условия в доме, равномерно прогревая поверхность
Но важно обратить внимание на тот момент, что при эксплуатации электрические системы обойдутся дороже
Водяной пол
Водяная греющая напольная конструкция — сооружение из полипропиленовых или металлопластиковых трубных изделий, с движущимся по ним горячим теплоносителем (вода или антифриз). Устройство работает от центрального отопления или автономного котла.
Наиболее часто, гидрополы заливаются стяжкой из бетонного раствора, но это тяжёлая конструкция, и деревянные балки не всегда способны выдержать такую нагрузку. Поэтому, рекомендовано использовать сухую стяжку для тёплых полов в таких домах.
Электрический
Полы электрического типа напрямую зависят от наличия электроэнергии. Принцип функционирования системы — происходит нагревание проводников находящихся под нагрузкой.
Электрополы бывают:
- Кабельные, которые выпускаются в виде:
- обычного кабеля — он укладывается по поверхности пола;
- мат — провод закреплён на полотне с определённым шагом.
Монтаж кабеля может осуществляться как по сухой технологии, так и заливаться бетонным стяжечным слоем. Но если деревянные перекрытия слабые, то второй вариант не подходит, поэтому рекомендовано вообще отказаться от кабельной системы.
Если же перекрытия прочные, то заливка бетонного раствора делает конструкцию полностью пожаробезопасной, что важно для деревянных строений
- Инфракрасные — тепло излучают в виде инфракрасных волн, делятся на:
- плёночные — двухслойная плёнка с карбоновой пастой внутри;
- стержневые — маты, на которых размещены карбоновые стержни.
Инфракрасные полы просты в укладке. Плёночные являются мобильными системами, их можно просто расстилать на поверхности, а стержневые возможно монтировать в слой плиточного клея.
Фольгированные маты — плёночный вид в сочетании с кабельным. Они обладают плюсами плёнки, и не имеют недостатков кабельных нагревателей.
Электрические полы работают бесшумно, равномерно прогревают поверхность, просты в управлении и имеют гарантированный длительный срок службы.
К недостаткам электрических видов можно отнести — большие расходы на электроэнергию. У кабельных систем ещё — наличие электромагнитного излучения, хотя его количество не значительное, и оно не способно нанести вред здоровью человека.
Как составить схему укладки пола по плану?
Схема создается еще до того, как вы закупили все материалы. Она помогает не только правильно установить теплый пол, но и спланировать объемы закупочных материалов.
Для начала нарисуйте помещение, в котором планируется укладка. Это может быть 1 комната, вся квартира или целый дом (частный). Чертеж делайте грамотно, в соответствии с размерами вашего помещения. Схема «на глаз» не даст никакой точности. Берите в учет квадратные метры помещения и переносите на бумагу или рабочую область программного обеспечения на ПК.
В данном видео вы можете ознакомиться с программой на ПК по проектированию плана теплого пола. Видео-обзор, представляются возможности программы, краткая инструкция по работе с ней.
Программа теплый пол
Watch this video on YouTube
Что входит в учет плана:
- план здания (с учетов всех этажей);
- материал пола, стен, окон и дверей;
- желаемая температура в обогреваемом помещении;
- расположение коллекторов и нагревательного котла;
- детальная расстановка мебели, ее размеры с учетом кв. метров помещения;
- средняя температура окружающей среды зимой;
- наличие другого источника тепла (батарея, камин, сплит-система и т.д.)
Советы и подсказки на этапе создания схемы:
- Примерная площадь для 1 контура должна быть более 15 кв. м.
- В больших помещениях устанавливайте несколько контуров. По длине они не должны разниться больше чем на 15 м.
- Если шаг 15 см – он будет равен расходу трубы 6,7 м на 1 кв. м. Если установка будет через каждые 10 см, то расход будет означать на 1 кв. м – 10 метров.
- Минимальный радиус загиба трубы равен 5 её диаметрам.
- Учитывая, что по трубам будет сначала проходить нагретая вода, а затем она будет постепенно остывать и возвращаться в коллектор уже остывшей, следует начинать укладку в тех местах, которые больше всего подвержены охлаждению (окна, угловые стены).
- План схемы можно нанести вручную – на миллиметровку.
В видео мастер вручную на бумаге прорисовывает схему установки теплого пола. Приводит наглядные примеры расчета.
ТЁПЛЫЙ ПОЛ ПРОЕКТ, РАСЧЁТ, НАСОС ( для большого помещения )
Watch this video on YouTube
При составлении схемы учтите – коллектор устанавливается в центре помещения (см. ниже на схеме)
Важно, чтобы расстояние всех контуров было примерно одинаковым
Какой лучше выбрать вариант укладки? Предпочтение стоит отдать той схеме, которая максимально соответствует тому или иному помещению. Выше об этом уже было сказано.
Схема для двухэтажного дома

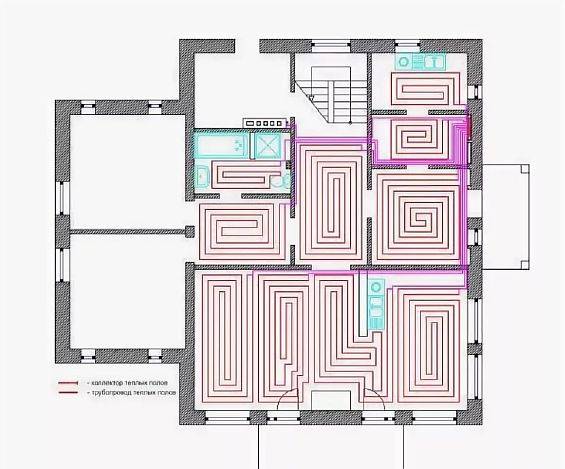

Ниже на плане изображена схема укладки теплого пола на 2 этажа. Первый этаж имеет большую площадь, поэтому применяется двухконтурная система обогрева «Улитка».
Многокомнатное помещение (дом, квартира)

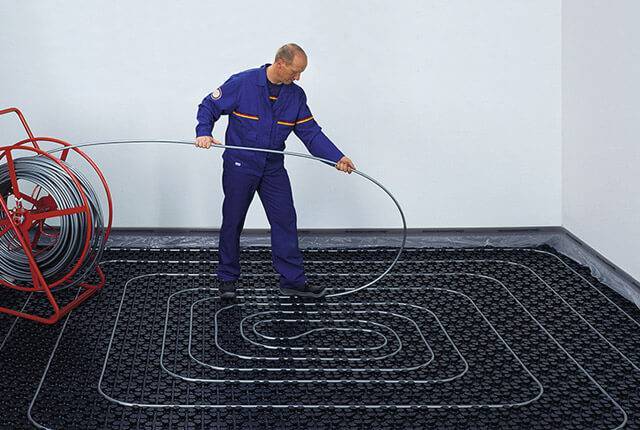

На плане видно, что по всему помещению применяется «Улитка». Это касается и санузла и кухни
Обратите внимание, контуры не проходят под мебелью, приборами и сантехникой
Схема для помещения со сложным изгибом стен
При укладке пола можно столкнуться с небольшой сложностью – изгибы стен, уникальные, дизайнерские планировки. В таких случаях ровную змейку, или улитку установить не просто. Применяется комбинированная система укладки.
Теплоноситель прокладывается исходя из формы и изгиба стен. Посмотрите на рисунке ниже, как можно спланировать схему укладки труб. В учет прогрева берется и межкомнатное пространство.
Водяные полы в домах из дерева
Особенности обогрева деревянного пола
Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:
При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы
- Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
- Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.
Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать
- Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.
Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу
- Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

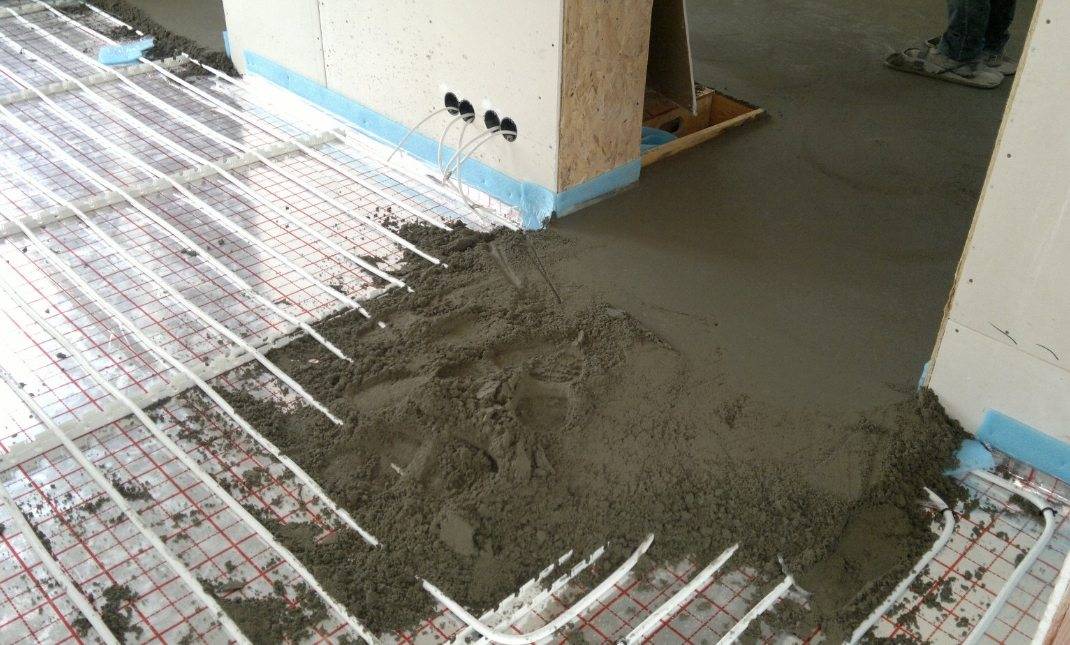

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка
Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.
Как можно сделать основание?
Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?
При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП
Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.
Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.
Для этого применяют такие приспособления:
| Иллюстрация | Способ укладки системы водяного обогрева |
 | Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП:
|

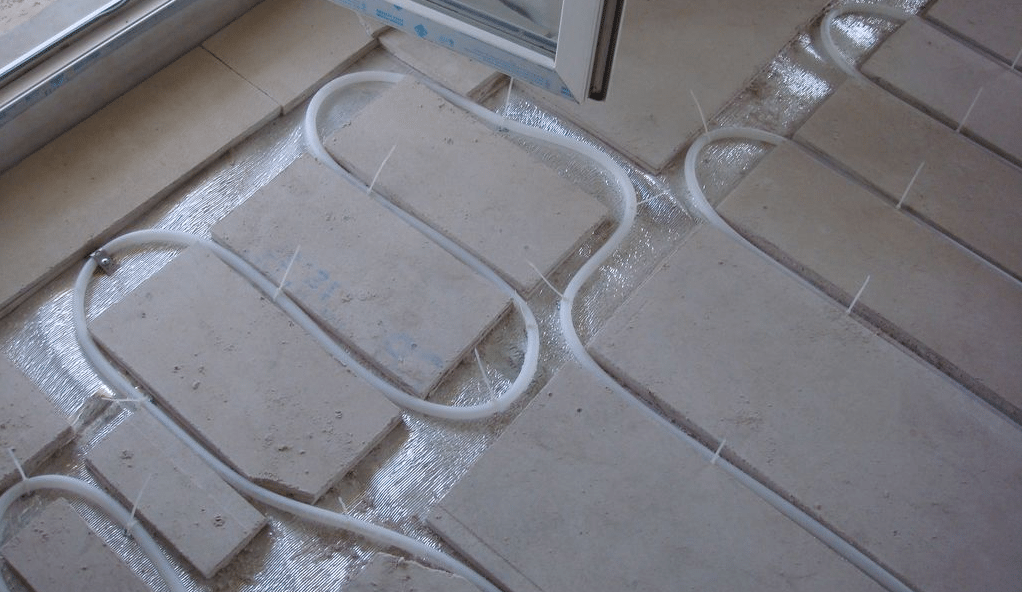

 | Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется. |

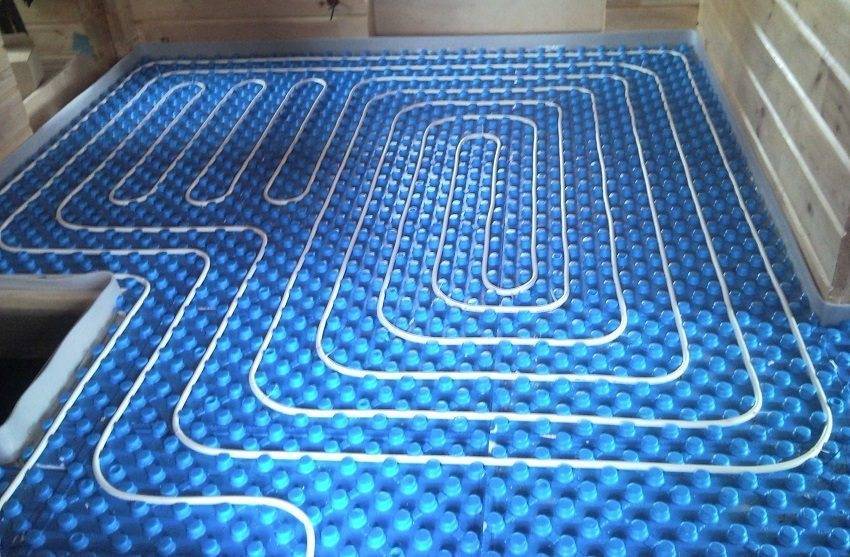

 | Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично. |
Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

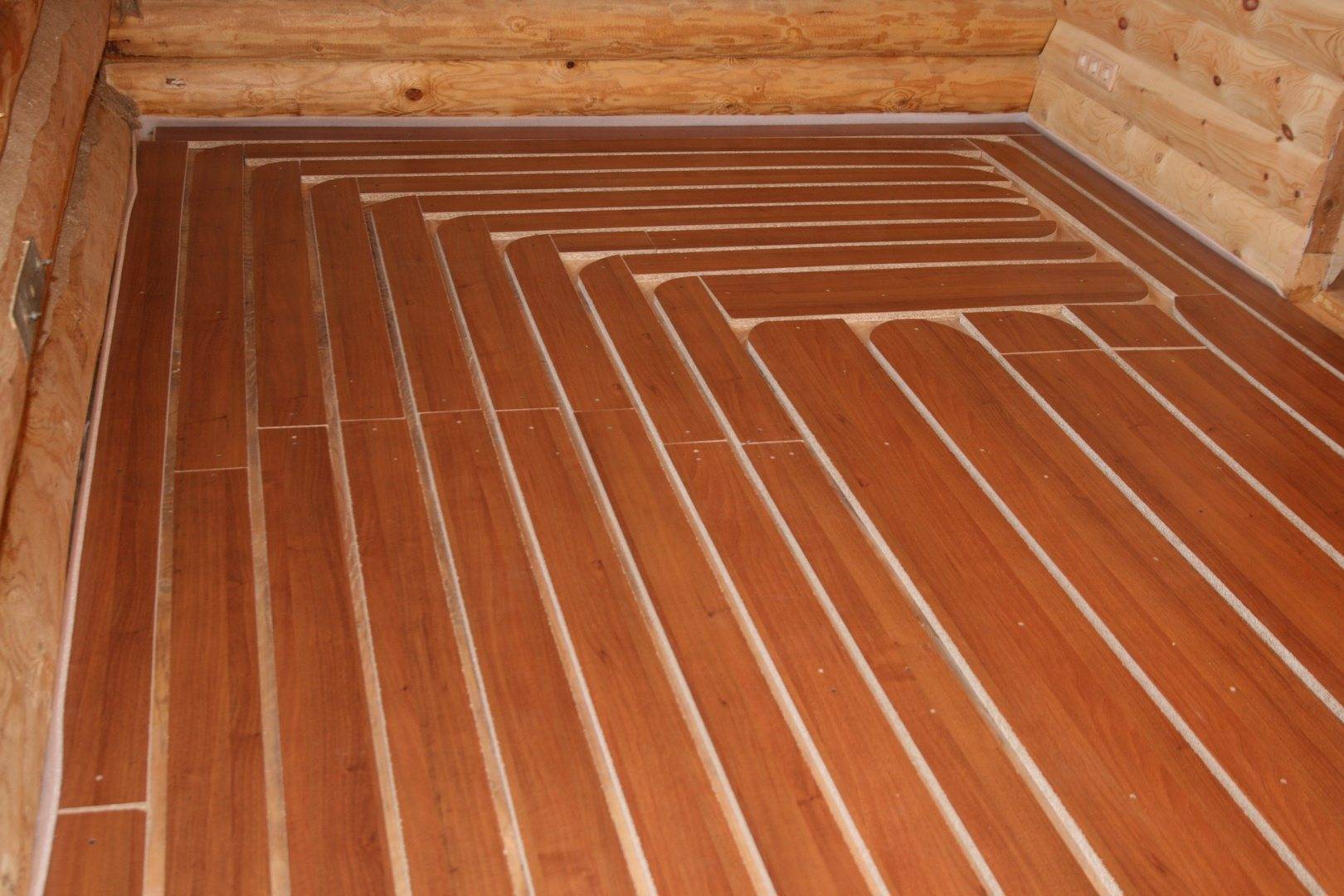

Сборное основание из ламинированной ДСП, готовое к укладке труб
Подготовительный этап
Имейте в виду, что перед тем как установить теплый пол на деревянный пол, должны быть полностью исключены все мокрые работы. Имеется в виду укладка стяжки. В этом случае в качестве основания используются обыкновенные доски. Но, как и к другим материалам, к доскам предъявляются особые требования:
- Настил, выполненный из дуба или из бука, по толщине не должен быть более 24 мм. Что касается сосны или лиственницы, то в этом случае ограничение толщины снижается до 22 мм.
- При монтаже нового настила, доски, которые будут использоваться во время работы, должны несколько дней полежать на теплой поверхности внутри дома. Такой подход позволяет минимизировать вероятность деформации материалов в будущем.
Используйте несколько подходов:
- Если монтаж будет выполняться на старом основании, то следует тщательно заделать все щели и дыры, образовавшиеся между досками. Для этого, в щели нужно положить теплоизоляционные материалы: универсальная минеральная вата или обыкновенный пенопласт.
- Если монтаж будет выполняться на новое основание, то поверхность следует тщательно обработать антисептическими растворами. Наличие плесени, щелей или гнилых мест недопустимо.
В любом случае обустройство нагреваемых полов происходит на черновое основание. Его нужно правильно подготовить перед работой. И после этого можно переходить к укладке теплоизоляционных материалов. Укладывая теплоизоляционные материалы между лагами, вы исключаете нежелательное возникновение мостиков холода.
Итак, основание подготовлено, переходим к монтажу теплых напольных систем
На этот этап следует обратить особое внимание тем, кто не знает, как сделать теплый пол своими руками
Перейти к расчётам
Что влияет на энергопотребление теплого пола
Вариант 3 – монтаж по металлическим пластинам

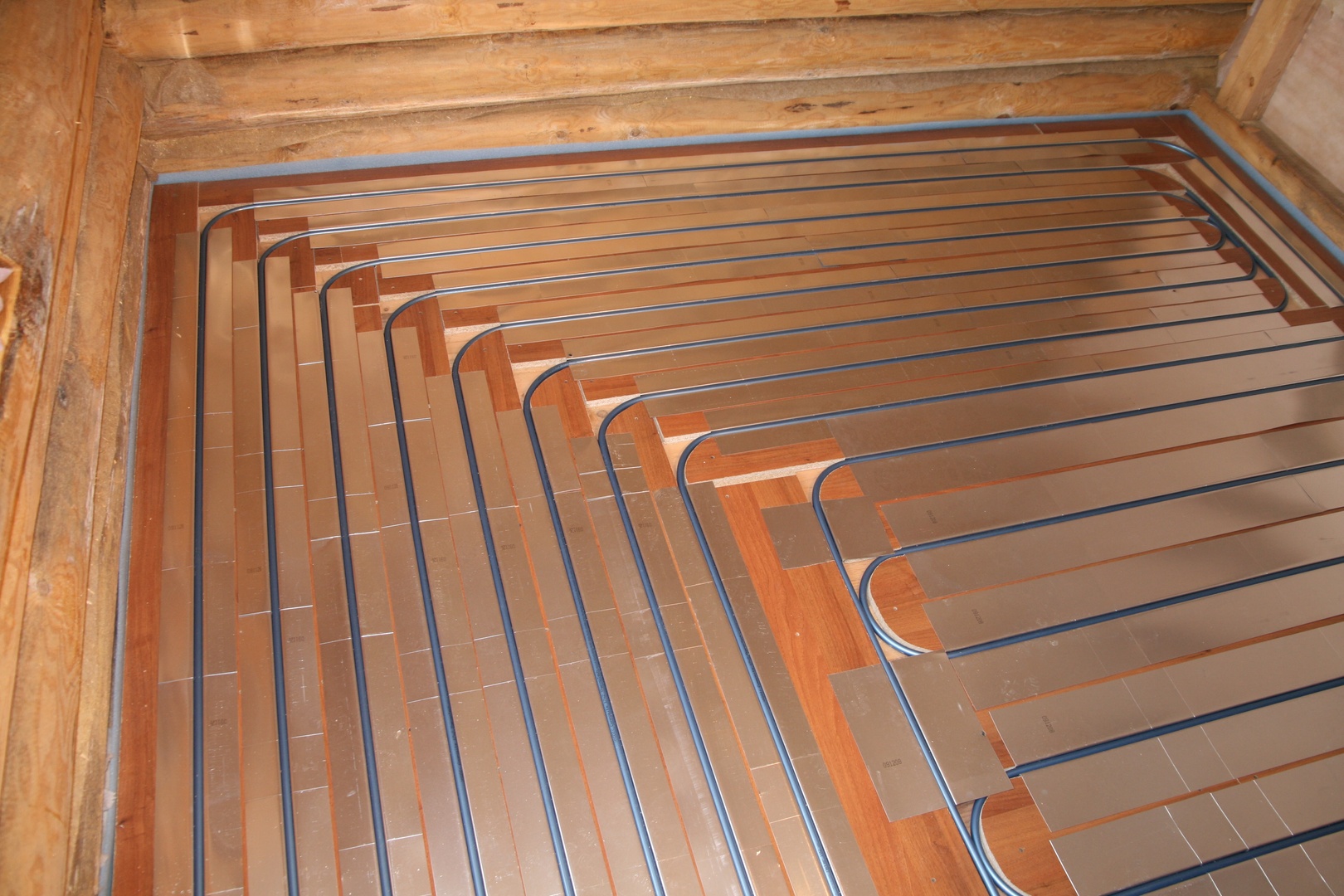

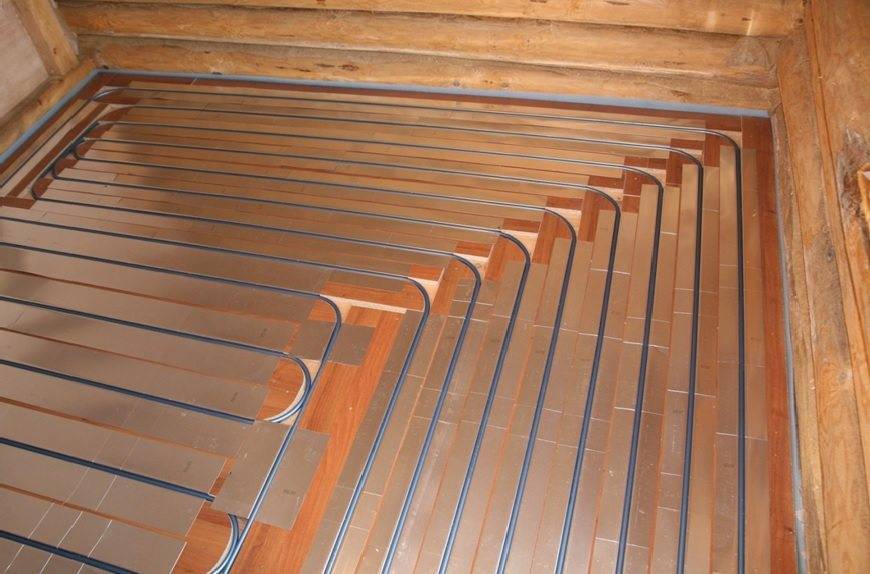

При монтаже тёплого пола по дереву могут использоваться и теплораспределительные алюминиевые пластины. В чём заключается суть использования этого элемента, вы поймёте, ознакомившись с таблицей.

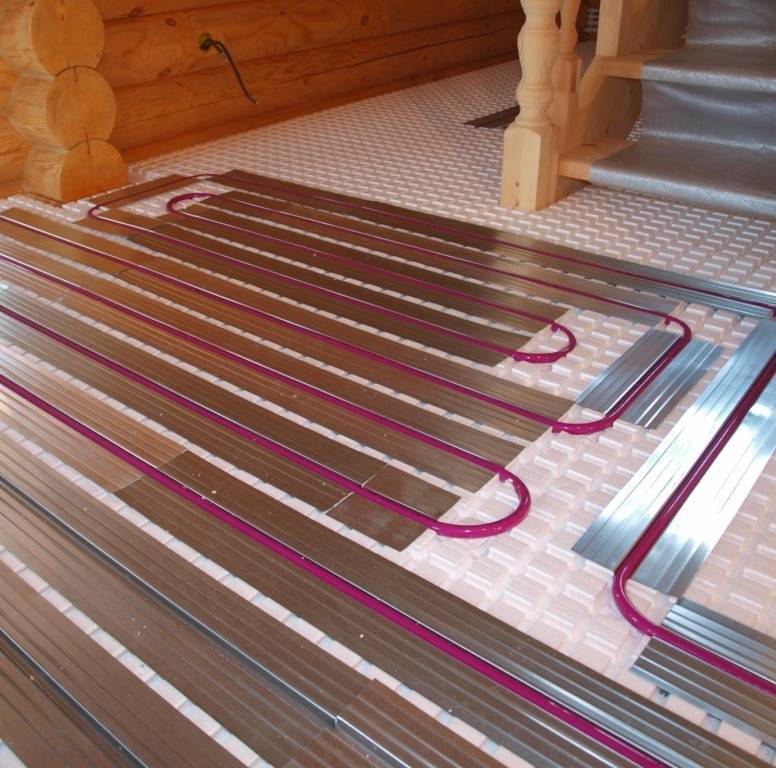

Распределительная пластина для сухого теплого пола
Таблица. Монтаж по металлическим пластинам.
| Фото, шаги | Комментарий |
|---|---|
Шаг 1. Монтаж лаг поверх чернового основания | При использовании металлических пластин полы тоже монтируются по лагам, образующим черновой пол — либо им может послужить старое деревянное покрытие, только хорошо укреплённое. Поверх него монтируется ещё один ряд лаг — уже без всякого утеплителя, поэтому высота их может быть минимальной. |
Шаг 2. Замеры помещения | Пластины монтируются на деревянные направляющие, длину которых необходимо рассчитать. |
Шаг 3. Раскрой деревянных пластин | Деревянные пластины нарезаются по длине… |
Шаг 4. Монтаж направляющих | … и монтируются на лаги с шагом, соответствующим размеру пластины. Саму пластину вы и будете использовать в качестве шаблона. |
Шаг 5. Отделение сегмента пластины | На пластине есть специальные насечки, позволяющие отделить от неё небольшой сегмент без резки. Но при необходимости, она легко кроится ножницами по металлу. |
Шаг 6. Фиксация пластин | К деревянному основанию пластины крепятся скобами – с помощью степлера. |
Шаг 7. Закругление торцов направляющих | Чтобы уложить трубу по радиусу, края деревянных направляющих нужно закруглить. Если у вас есть электростамеска, сделать это можно не до монтажа доски, а в процессе укладки труб. |
Шаг 8. Укладка труб | В подготовленные углубления пола закладывается труба. |
Шаг 9. Монтаж гидроизоляции | Сверху она укрывается гидроизоляционной плёнкой, после чего по периметру стен монтируется демпферная лента. Если в качестве напольного покрытия используется ламинат, то достаточно будет одной подложки. |
Если вы хотите сделать тёплый пол поверх старого деревянного покрытия, то можете сделать углубления под трубы прямо в нём, как это показано на фото снизу.
Углубления под трубы можно сделать в деревянном полу
Вам останется только установить в пазы теплораспределительные пластины, а после подключения контура уложить сверху ламинат или два слоя ГВЛ, по которому можно монтировать каменную или керамическую плитку.
Напольная плитка поверх теплого пола
Виды
Одна из разновидностей электрического тёплого пола — маты
Модели тёплых полов делятся на две группы:
- Электрические полы — специализированные токоведущие системы, состоящие из обогревательных матов, кабелей или специальной обогревающей плёнки.
- Водяные полы — конструкции из трубок с циркулирующим внутри теплоносителем, которые крепятся к основанию и подключаются к централизованному отоплению или собственному котлу с насосом.
Электрические полы, в свою очередь, делятся на три вида:
- Тепловой кабель. Реализуется он в мотках, модели различаются по степени нагрева и количеству вырабатываемого тепла. Диапазон мощности — 120–180 Вт/кв.м.
- Маты. Это аналог кабельного пола, в котором нагревательный элемент крепится на основе с заданным шагом.
- Инфракрасная плёнка, по краям которой расположены контакты. Мощность — 150–220 Вм/кв. м.
Полы электрического типа проще в плане монтажа и меньше по габаритам, при их укладке не всегда необходим демонтаж старого напольного покрытия. Нагреваются они быстрее, а с помощью настраиваемой системы управления в каждой комнате можно установить ту или иную температуру. Кроме того, электрические конструкции долговечны и могут служить до 50 лет.
Но при установке на деревянное основание необходимо помнить, что существует риск пожара в случае короткого замыкания. Другим недостатком электрических полов является высокое потребление электроэнергии. При укладке таких конструкций также необходимо проверять, выдержит ли дополнительную нагрузку электропроводка.
Водяные системы безопаснее. Все элементы таких полов скрываются верхним напольным покрытием, благодаря чему трубы не занимают лишнее пространство внутри помещения и не портят интерьер. При установке на деревянный пол водяные системы прогревают помещение равномерно, но слабее, чем электрические конструкции, потому что теплопроводность древесины небольшая. Также следует учитывать, что есть риск протечек, особенно в местах стыков.
Выбор способа обогрева зависит также от того, какое верхнее покрытие будет использоваться в доме. Если планируется укладывать керамические или керамогранитные плиты, для отопления лучше выбрать маты или стандартный тепловой кабель. Для паркетной доски или ламината используется плёночная отопительная система. Водяной тёплый пол может использоваться со всеми типами напольных покрытий.
При правильном монтаже и соблюдении основных правил техники безопасности и эксплуатации все типы конструкций пригодны для установки на деревянный пол.
Водяные тёплые полы аккуратнее и безопаснее электрических
Монтаж сухого теплого пола своими руками
Провести монтаж системы сухого теплого пола можно и самостоятельно – никаких сложностей в подобных конструкциях нет. Самая большая проблема, которая может возникнуть, связана с металлическими распределительными элементами. Конечно, сборка системы своими руками потребует затрат времени, но зато на монтаже удастся солидно сэкономить.
Для самостоятельного монтаж деревянных конструкций лучше всего подходят:
- Ошкуренные обрезные доски;
- ДСП и МДФ толщиной более 22 мм;
- Влагостойкая фанера толщиной свыше 20 мм.
При выборе материалов нужно обратить внимание на количество различных вредных выделений. Учитывая то, что все элементы системы постоянно подвергаются нагреву, отсутствие опасных для человеческого здоровья выделений является очень важным качеством. Также нужно обратить внимание на влажность материалов – она должна быть не более 10%
Если это правило не соблюдается, то деревянные элементы конструкции будут активно коробиться и со временем полностью деформируются
Также нужно обратить внимание на влажность материалов – она должна быть не более 10%. Если это правило не соблюдается, то деревянные элементы конструкции будут активно коробиться и со временем полностью деформируются
Далее нужно подогнать листы материала под необходимые размеры:
- При шаге укладки в 150 мм ширина полос должна составлять 130 мм;
- При шаге в 200 мм ширина должна составлять 180 мм;
- При шаге в 250 мм ширина каждой полосы должна составлять 230 мм.
По периметру конструкции раскладывается и фиксируется демпферная лента, после чего можно приступать непосредственно к монтажу планок. Их укладка должна выполняться в соответствии с выбранной схемой укладки отопительных труб. Зазор между всеми планками должен составлять ровно 20 мм. Если есть необходимость сделать поворот, планки и рейки закругляются.

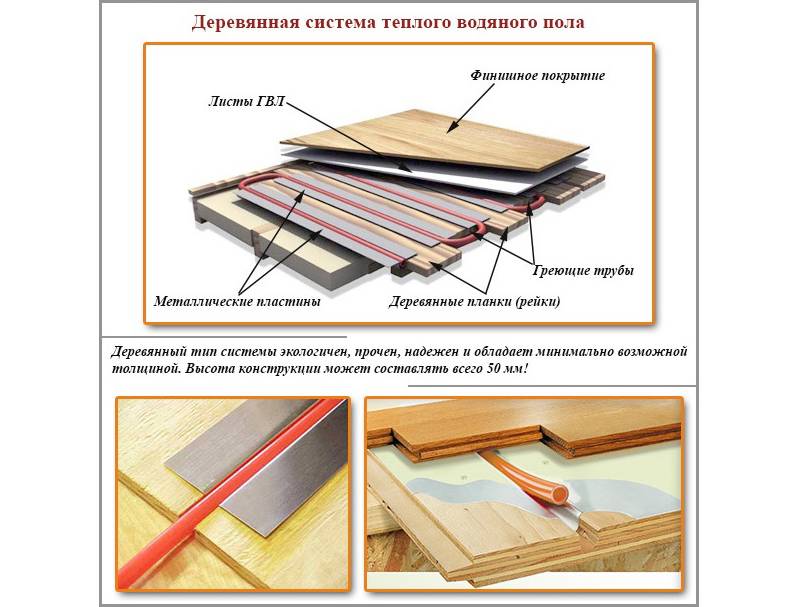

Собранная конструкция из планок позволяет заняться вставкой металлических пластин. Эти элементы должны занимать большую часть поверхности – не менее 80% от общей площади. В пазы крепится труба (как правило, полиэтиленовая). Над трубами нужно первым делом расположить слой гидроизоляции (если речь идет о полиэтиленовой пленке, то ее толщина должна составлять около 200 мкм). Далее укладываются 10-мм влагостойкие гипсоволокнистые листы.
Описанной выше конструкции будет вполне достаточно для дальнейшего монтажа любого напольного покрытия. Единственным исключением является керамическая плитка, которую отличает большой вес. В таком случае потребуется дублирующий слой гипсокартонных листов, причем они должны быть повышенной прочности
Крепление этих листов к основанию осуществляется при помощи саморезов, и в процессе монтажа нужно соблюдать осторожность, чтобы не повредить трубы. Сама же плитка крепится посредством специального клеящего состава
Для сухих теплых полов, которые будут располагаться под плиткой, лучше всего подходят широкие трубы диаметром 20 мм. Шаг их укладки при этом сравнительно невелик и составляет около 10-12 см. Все дело в том, что плитка отличается большой теплоемкостью, поэтому для создания полноценного эффекта теплого пола ее нужно очень хорошо прогреть. Для максимальной теплоотдачи и повышения эффективности отопительной системы деревянный теплый пол нужно качественно утеплить.
Укладка полистирольных систем имеет ряд характерных особенностей. В плитах (толщина которых начинается от 20 мм и подбирается в зависимости от требуемого утепления) очень аккуратно прорезаются выемки, причем схема их подготовки должна полностью совпадать со схемой раскладки труб. Чтобы избежать ошибок в процессе нарезки, нужно сначала разложить конструкцию черновым образом и тщательно разметить плиты.
Сам же процесс монтажа очень схож с технологией обустройства деревянного теплого пола. Пожалуй, единственным отличием является то, что полистирольные сухие теплые полы можно монтировать только на ровном базовом покрытии, выполненном из дерева, фанеры, листов гипсокартона и пр.

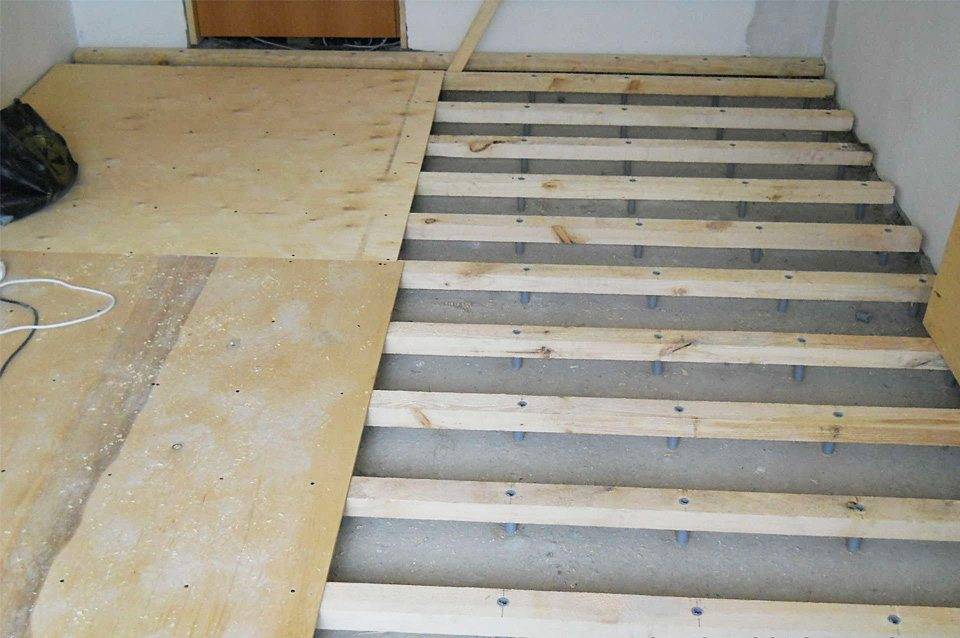

Укладка между лагами
Это несложный и наиболее быстрый способ обеспечить свой дом теплом. Все, что вам потребуется, это немного терпения и тщательно продуманная схема укладки трубок. В этом случае, поверхность дощатого пола просто разбирается и в свободное пространство между лагами на которых все держится, укладывается водяной контур.
Перед тем, как укладывать составляющие системы между лагами, потребуется теплоизолировать основание и проложить всю его поверхность отражающей тепло пленкой или фольгой. Трубки монтируются поверх отражающего слоя и таким образом обеспечивается наилучшее рассеивание тепла.
Поле того, как будет произведено подключение и тестирование всей системы, доски финишного покрытия монтируются на свое место. Метод относительно простой, но он имеет недостаток – придется создавать особенную форму водяного контура, чтобы обеспечить его прохождение по всем необходимым зонам без повреждения несущих лаг, а это непростая задача.
