Укладка электрического теплого пола под ламинат и плитку

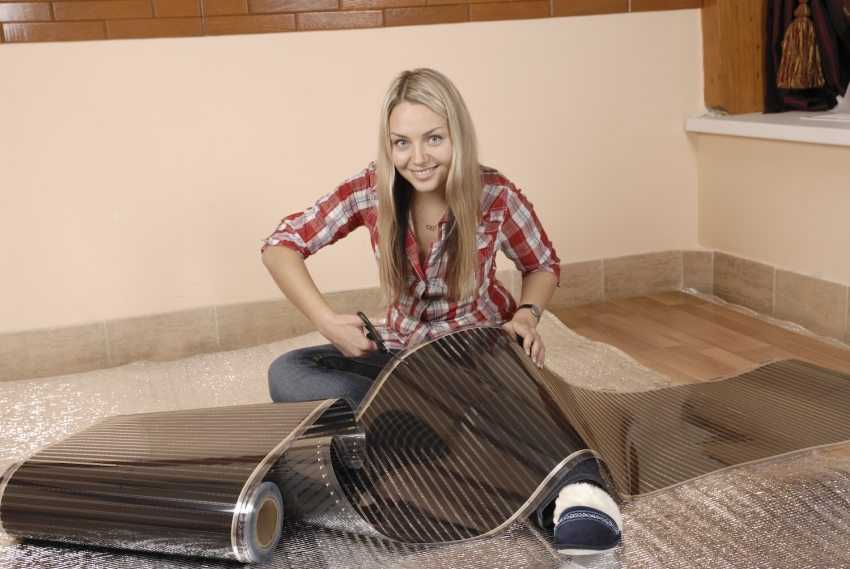

Подготовка поверхности к монтажу инфракрасного теплого пола под ламинат

Как положить теплые полы под ламинат? Если инфракрасный обогрев планируется использовать как единственный обогревательный элемент, укладку пленочного теплого пола под ламинат производят на площади не менее 70% от общей поверхности пола. В случае если пленка используется в качестве дополнительного обогрева, вполне достаточно покрыть ею до 40% пола. Стоит отметить, что электрический пленочный обогрев гораздо эффективнее при отоплении всего помещения.

На заметку! Уложив теплый пол в детской комнате, вам не придется беспокоиться о том, что малыш во время игры сидит на полу, в какое бы время года это ни происходило.     Инфракрасный теплый пленочный пол – практичное решение для тепла в доме.

Беря во внимание, что любое покрытие кладут на ровную поверхность, укладку инфракрасного теплого пола под ламинат начинают с подготовки и выравнивания основания. После этого рассчитывают площадь для покрытия пола пленкой, исключая места, где будет располагаться тяжелая мебель. На этом этапе определяют место под размещение терморегулятора

Для удобства рекомендуется предварительно сделать схему будущего пленочного пола

На этом этапе определяют место под размещение терморегулятора. Для удобства рекомендуется предварительно сделать схему будущего пленочного пола.

Далее приступают к укладке теплоотражающего рулонной пленки (изолона). Ее нарезают на полосы соответствующего размера и укладывают на поверхность пола. Чтобы во время монтажа полосы изолона не смещались, их скрепляют между собой посредством скотча. После этого укладывается ИК-пленка. Ее также разрезают на соответствующие длине полосы и располагают медной стороной вниз. Между собой полосы пленки также соединяют скотчем.

Подготовка места для терморегулятора

Данный этап предполагает штробление стен для скрытой прокладки проводов. Поэтому его рекомендуется выполнять в самом начале, когда грязь и пыль не так страшны. Если предполагается использовать встроенный терморегулятор (бывают еще накладные), то придется дополнительно выбивать в стене «гнездо» под него.

Установка терморегулятора — подготовка места

Размещать данное устройство необходимо на высоте 15 см от пола. Если пол устраивается в ванной или ином помещении с повышенной влажностью, терморегулятор лучше разместить снаружи.

Настоятельно рекомендуется не применять ИК-пленки во влажных помещениях: в силу особенностей их конструкции УЗО при поражении электротоком срабатывает далеко не всегда.

Виды электрического теплого пола

Электрический «теплый пол» подразделяется на три вида:

  • кабельный;
  • нагревающие маты;
  • аморфную металлическую ленту.

Кабельный «теплый пол»

Уже из самого определения ясно, что нагревательным элементом в системе отопления является кабель. Проходя по нему, электроток нагревает спрятанный в оплетку металлический сердечник, точно так, как греется спираль или специальные пластины утюга, электроплитки, ТЭНа и т.д. Нагреваясь, кабель передает тепло стяжке, а та, как русская печка, обогревает через напольное покрытие комнату.

Обогревающие кабеля могут быть разными по строению:

  • с одной токопроводящей жилой;
  • с двумя (двужильные);
  • с саморегулирующимися жилами.

Виды нагревательного кабеля.

Одножильный кабель (на фото обозначен буквой А) имеет всего одну сердцевину, которая и служит нагревательным элементом. Такое строение электропровода имеет два существенных недостатка:

  • концы кабеля должны сойтись у термостата, что при сложной геометрии помещения сделать очень сложно;
  • электромагнитное излучение, от которого не спасает медная оплетка.

Конструкция двужильного кабеля (позиция Б) состоит из нагревающегося элемента и токопроводящей жилы. Это позволяет минимизировать вредное излучение (замеры показывают, что оно меньше, чем у смартфона) и не заморачиваться по поводу раскладки — в ее конце две жилы просто перемыкаются, создавая замкнутый контур.

Саморегулирующийся кабель (позиция В) — сложная, дорогая, но надежная система электроподогрева пола. У такого кабеля есть способность регулировать температуру нагревания не только по всей длине, но и участками, в отдельно взятой точке пола.

Например, под мебелью кабель греется всего до +18oС, а на открытых участках до +23oС, как установлено на терморегуляторе. Везде температура пола будет одинаковая. Такое свойство кабеля достигается наличием двух проводников, соединенных полимерной матрицей, которая и нагревается.

Нагревательные маты

Нагревательный мат резистивного характера — это такая же кабельная система обогрева, только заключенная в поликарбонатную сетку. Такая конструкция обогревательной системы позволяет не заливать электрокабель цементно-песчаным раствором. С одной стороны плюс: меньше затраты на монтаж, с другой — минус: при отключении электричества помещение быстро выхолаживается. Истина оказалась, как всегда, посередине: заливают стяжку, но меньшей толщины — 3 см.

Комплект нагревательного мата.

Маты могут быть с одной или двумя жилами. У нагревательных матов несколько дополнительных плюсов:

  • высокий уровень готовности к монтажу;
  • более тонкая стяжка;
  • быстрая установка;
  • экологичность.

Есть и минусы:

  • низкая мощность;
  • максимальная площадь обогрева до 15 м2;
  • маты не годятся для постоянного отопления. Только в качестве дополнительного источника тепла.

Аморфная металлическая лента

В продаже появился инновационный вид электроподогрева пола: аморфная (без кристаллической решетки) металлическая лента. Новинке всего пара лет, поэтому конкретно говорить о ее преимуществах и недостатках рано. Отметим только то, что пишет производитель:

Аморфная металлическая лента.

  • высокий КПД, что сказывается на экономичности;
  • долговечность — дается гарантия на 25 лет;
  • выход из строя одной или нескольких полос не блокирует работу всей системы — можно обойтись без ремонта;
  • устойчивостью к коррозии.

Технология монтажа

В инструкции, как положить электрический теплый пол под ламинат несколько шагов.

Шаг 1. Производится установка термодатчика. Для этого используется пластиковая гофрированная трубка длиной 35-40 см, диаметром 20 мм (у большинства производителей есть в комплекте). В один конец трубки набивается утеплитель, чтобы не попал ЦПР во время заливки стяжки, в другой вставляется датчик.

При этом он должен легко ходить туда-сюда, чтобы было легко заменить при выходе из строя. В утеплителе вырезается желоб под гофру длиной около 30 см. В него укладывается термодатчик с трубой так, чтобы гофра выступала над будущей стяжкой на 1-2 см — таким образом обеспечивается замена сгоревшего датчика температуры на новый

Не заделанный конец гофрированной трубки с датчиком температуры.

Шаг 2. Отмечаются линии прохождение кабеля. Здесь необходимо следовать инструкции:

Схема раскладки двужильного кабеля.

  • длинную сторону теплого провода можно класть на расстоянии 10 см от стены;
  • минимальное расстояние между стеной и петлей — 5 см, максимальное — 10 см;

Дистанция между стеной и петлей витка.

промежуток между двумя нитками греющего кабеля — 8 см;

Расстояние между проводами.

длина одного витка 50-60 см;

Длина витка.

Шаг 3. По нанесенным на утеплителе линиям укладывается горячий кабель. Уложенные параллельно друг другу витки провода фиксируются усиками монтажной ленты.

Крепление греющего кабеля усиками монтажной ленты.

Шаг 4. Горячий кабель подсоединяется к термостату питающим проводом. Укладывается он вдоль стены на расстоянии 2-3 см от нее, крепится к утеплителю специальными хомутами.

Шаг 5. Тестером проверяется сопротивление уложенного кабеля. Допускается отклонение в любую сторону до 10%, от заявленных производителем показателей.

Шаг 6. Питающие провода вместе с проводкой датчика температуры подсоединяются к терморегулятору. У каждого производителя своя схема подключения, которая показывается в инструкции. Наиболее часто встречается метод, приведенный на схеме ниже.

Стандартная схема подключения терморегулятора.

Шаг 7. Производится заливка стяжки. Как правильно ее залить, можно посмотреть здесь.

Программа для расчета водяного теплого пола Полы

Выбери и рассчитай теплый пол для комфорта, здоровья, уюта

В способах обогрева жилья человек прошел долгий путь: от костра до инфракрасных отопительных приборов и солнечных батарей. На сегодняшний день самыми распространенными обогревателями являются: батареи (радиаторы), котлы, конвекторы, тепловентиляторы и, конечно же, теплые полы.

Плюсы теплого пола: ноги всегда в тепле, уменьшается риск простудных заболеваний.

С каждым годом теплые полы становятся все более доступными: экономически, по выбору материалов, по способам расчета и монтажа.

У таких полов есть только им свойственные плюсы:

  •  ноги всегда в тепле, значит, уменьшается риск простудных заболеваний
  •  обогреваемый пол безбоязненно может стать игровой площадкой для маленьких детей
  •  такой пол не сушит воздух и, поэтому, не способствует заболеваниям дыхательных путей.

Выбрав теплый пол в качестве обогревателя, определимся теперь с его видом

Схема устройства теплого пола.

Из двух видов полов, электрических (кабельных) и водяных, на малых площадях (кухня, ванная, балкон, комнаты городской квартиры) предпочтение отдается электрическим, на больших же площадях загородных домов оптимальным будет водяной пол.

Следующим этапом для каждого вида является расчет мощности (или тепловой расчет) пола, то есть, сколько энергии необходимо потратить для комфортного, и в то же время экономного обогрева помещения. Есть множество онлайн калькуляторов и отдельно (не в сети) работающих программ, производящих расчет теплого пола: от его мощности до количества необходимого материала и суммарной стоимости всего пола.

Однако можно и самостоятельно рассчитать теплый пол. используя нормативные показатели обогрева, тем более что программа расчета теплого пола отличается простотой. Покажем это на примере электрического обогрева.

Для расчетов пользуемся рекомендуемой мощностью на 1 м² для дополнительного и основного отопления.

Данные при дополнительном отоплении (например, квартира в городе) для площади не занятой мебелью:

Занимаетесь установкой тёплого пола?

Мгновенная смета проекта

в течении получаса, прямо на объекте, произведя замеры построить план, набросать петли теплых полов и получить предварительную смету

Защищенное хранилище

Каждому пользователю выделяется файловое хранилище под хранения проектов. Доступ к хранилищу с любого компьютера по ключу

Расчет теплого пола водяного

Современная система тёплых водяных полов отождествляется с высоким уровнем уюта и комфорта. Такой пол эффективно обогревает помещение и не оказывает вредного воздействия на жизнь и здоровье жильцов. Подобные результаты могут быть достигнуты только при условии правильно выполненных расчётов и грамотно проведённых монтажных работах.

Тёплый водяной пол может являться основным источником отопления жилого помещения или служить вспомогательным обогревательным элементом. Основные расчёты таких полов базируются на данных схемы работы: лёгкий подогрев поверхности для улучшения комфорта или обеспечение полноценным теплом всей площади помещения. Выполнение второго варианта предполагает более сложную конструкцию тёплого пола и надёжную систему регулировки.

Данные для расчётов

Расчёты и проектирование базируются на нескольких характеристиках помещения, а также выборе варианта отопления — основное или дополнительное. Немаловажными показателями являются тип, конфигурация и площадь помещения, в котором запланирован монтаж такого вида отопительной системы. К оптимальному варианту относится использование поэтажного плана с указанием всех необходимых для расчётов параметров и размеров. Допускается самостоятельное выполнение максимально точных замеров.

График расчета теплого пола

Чтобы определиться с величиной теплопотерь, потребуется наличие следующих данных:

  • тип материалов, использованных в процессе строительства
  • вариант остекления, включая тип профиля и стеклопакета
  • температурные показатели в регионе проживания
  • использование дополнительных источников обогрева
  • точные размеры площади помещения
  • предполагаемый температурный режим в помещении
  • высота этажа.

Кроме того, учитывается толщина и изоляция пола, а также вид предполагаемого к использованию напольного покрытия, что оказывает непосредственное влияние на эффективность всей отопительной системы.

При выполнении расчётов следует принимать во внимание желаемую для обустраиваемого помещения температуру. Расход трубы теплого пола в зависимости от шага петли

Расход трубы теплого пола в зависимости от шага петли

Расход трубы теплого пола в зависимости от шага петли

Расход трубы теплого пола в зависимости от шага петли

Комментариев пока нет!

Какой ламинат выбрать

Важное значение для нормального функционирования тёплого пола под ламинат, играет выбор модели покрытия. Не подходящий по типу паркет будут деформироваться, плохо пропускать тепло и выделять формальдегид, выше допустимой нормы

Ламинат для плёночного пола с подогревомдолжен отвечать следующим требованиям:

  • обладать замковым соединением, использовать клей для монтажа плит не рекомендовано, он создаёт жёсткий шов, который рвётся при температурных перепадах;
  • иметь высокие теплопроводящие показатели, для инфракрасного тёплого пола коэффициент 0,05-0,10 м2 х °K/Вт;
  • оптимальная толщина плит 8 — 9 мм, если они тоньше — происходит разрушение замкового соединения при перепаде температур, а толстые плохо пропускают тепло;
  • не выделять при нагреве формальдегид выше допустимого придела, подойдёт напольное покрытие класса ЕО и К1;
  • быть износоустойчивым, не ниже 3 класса, чем данный показатель больше, тем прочность пола выше.

Исходя из этих требований, необходимо покупать ламинат для тёплого пола. Помимо этого, на упаковке или в инструкции к изделию должен присутствовать специальный значок, он обозначает возможность совмещать данный ламинат с элементами обогрева.

Какую подложку лучше выбрать для теплого пола

Положить ламинат без подложки на пол с подогревом не получится. Ведь она выполняет ряд очень важных функций, о чем подробно изложено в работе: «Какую подложку выбрать под ламинат?». В варианте с «теплым полом» добавляются еще две функции:

  • отражать тепло вверх при укладке под системой обогрева;
  • свободно пропускать теплые потоки при укладке сверху.

Подбирать подложку для укладки под обогревательную систему очень просто: она обязательно должна быть фольгированной (об этом виде демпфера можно узнать в статье: «Фольгированная подложка»). Объяснить причину легко — фольга отражает инфракрасные лучи.

Подложка в варианте «над системой обогрева» должна иметь дополнительные характеристики:

  • Хорошую теплопроводность, что достигается несколькими путями: свойством материала хорошо проводить тепло (коэффициент сопротивления теплопередачи не должен превышать значения 0,04-0,06 м2 х °K/Вт); малой толщиной; наличием перфорации — через отверстия тепло легко достигает напольного покрытия;
  • Обладать устойчивостью к высоким температурам — не плавиться и не деформироваться (проседать);
  • Оставаться экологически чистой при высоких температурах — не выделять токсичных веществ под воздействием тепла;
  • Иметь паропроницаемость, позволяющую обеспечить защиту от образования конденсата.

Этим условиям лучше всего соответствуют подложки из пробкового дерева, вспененного полиэтилена и экструдированного полистирола.

Пробковый материал можно купить в виде рулонов или листов. Он термоустойчив и экологически чистый. Из-за высокого термического сопротивления (хороший утеплитель) его применение в системе электрический пол с подогревом исключается. Мешает и высокая розничная цена.

Вспененный полиэтилен просто укладывать, выпускается разной толщины, легко режется, что удобно при сложной конфигурации помещения, соединительные швы можно склеивать скотчем. Однако главное достоинство такой подложки — низкая цена, в связи с чем вспененный полиэтилен постоянно возглавляет рейтинг продаж.

Экструдированный полистирол с мелкими отверстиями (перфорацией) на строительном рынке появился относительно недавно (представлен польской маркой «Arbiton Floor Ther»). Это пока наилучший вариант подложки под ламинат при децентрализованной системе отопления: он более эффективно выполняет основные функции по сравнению со вспененным полиэтиленом и прекрасно пропускает тепло. При этом имеет приемлемую цену.

Подложка «Arbiton Floor Ther».

Кабельный – плюсы и минусы

Электрический кабельный — это цельный кабель, уложенный по схеме «змейка» или «улитка». Чаще конструкция заливается стяжкой из бетона, слоем не менее 30 мм.

Преимущества данного устройства:

  • невысокая стоимость;
  • способность равномерно прогревать помещение;
  • долговечность.

Минусы кабельного вида:

  • большие расходы на электроэнергию;
  • необходимость заземления;
  • сложность монтажа, требующая опыта;
  • на прогрев помещения уходит много времени;
  • процедура демонтажа трудоёмкая, так как требуется удалять стяжку;
  • существенно уменьшает высоту потолков из-за толстой стяжки.

Монтаж кабельного пола

Начинать монтаж следует с установки терморегулятора и пробивания штроб — это грязная работа, её необходимо сделать заранее.

Монтаж кабельного теплого пола.

Затем можно переходить непосредственно к установке «пирога» электрического кабельного пола, процесс следующий:

выравнивается основа — не должно быть трещин, неровностей;

монтируется демпферная лента по периметру помещения;

укладывается теплоизоляционный материл фольгированной стороной вверх, крепится он с помощью клеящегося или монтажного скотча;

  • расстилается монтажная или металлическая лента — фиксируется на утеплителе, она предназначена для закрепления провода;
  • размещается греющий кабель — он укладывается согласно запланированной схеме, с отступом от стен не меньше 5 см, фиксируется лентой;
  • устанавливается термодатчик — на расстоянии от стены 50 — 60 см, провода ведущие к термостату помещаются в гофрированную трубу;
  • подключается система — кабель и провода от датчика подсоединяются к регулятору;
  • проделываются технологические отверстия в утеплители — делать их нужно через каждые 40 см;
  • заливается стяжка из бетона — можно брать готовую смесь или приготовленную самостоятельно, раствор выравнивается;
  • стелиться тонкая подложка — она служит шумоизолятором;
  • укладывается ламинат.

Перед заливкой стяжки, нужно проверить устройство на работоспособность.

Как выбрать пол

Один из предпочтительных материалов – инфракрасная пленка. Ее дополнительное преимущество – незначительная толщина. Это актуально для комнат с низкими потолками.

Рекомендуемая мощность системы – не больше 130 ватт на метр квадратный, предел для первых этажей и балконов. Для межэтажных перекрытий достаточно 90.

Нагревательный элемент

1. Кабельный электрический теплый пол под ламинат.

При монтаже системы под стяжку можно остановиться на этом варианте: стяжка компенсирует неровности. Плюсы этого способа:

  • самый дешевый;
  • ширину витков (а значит, теплоотдачу) укладчик выбирает по своему усмотрению;
  • стяжка дольше держит тепло.

Минусы:

  • энергоемкость;
  • теплоэффективность ниже, чем у других видов;
  • стяжка «съедает» полезное пространство.

2. Кабельные маты.

Плюсы:

  • толщина кабеля небольшая (около четырех миллиметров);
  • невысокая мощность и энергопотребление;
  • возможен сухой монтаж покрытия на подложку.

Минус: перед финишным покрытием необходима укладка выравнивающего состава до 8 миллиметров толщиной и подложки. Теплоэффективность при этом снижается.

3. Электрический пленочный теплый пол под ламинат – оптимальный вариант:

  • простая укладка, стяжка не требуется;
  • теплоэффективность самая высокая.

То же самое относится к матам на алюминиевой основе.

Схема устройства электрического теплого пола под ламинат.

Внимание! Под пленочные и алюминиевые теплопроводные маты необходимо класть слой фольгированного теплоизолятора.
4. Многослойные маты уже включают в себя все необходимое:

  • полимерная теплоизоляция;
  • отражающая фольга;
  • кабель;
  • защитное покрытие из прорезиненного пластика.

Такая укладка электрического теплого пола под ламинат производится без дополнительных слоев снизу. Исключение – монтаж на грунт: в этом случае следует положить на основание гидроизолирующую пленку. Подложка под ламинат не требуется.

Ламинат

Для теплых полов используются не все виды ламината. Подходящее покрытие имеет ряд особенностей:

  • плотная однослойная структура обеспечивает низкое сопротивление теплопередаче;
  • термическое расширение меньше – доски не будут деформироваться при повышении температуры;
  • при нагреве не выделяются вредные летучие компоненты.

Те ламинаты, которые можно брать, имеют в маркировке температурный значок.

Мощность системы и толщина доски – взаимозависимые величины. Ряд производителей указывает допустимую толщину покрытия в сопроводительной документации к теплому полу.

Существуют доски с уже встроенными нагревательными элементами, оборудованные алюминиевыми замками для монтажа.

Класть или не класть подложку

Подложка – тепло/звукоизолирующий материал.

Поэтому:

  • если важна максимальная теплоотдача, а звукоизоляцией можно пожертвовать, подложку не кладут;
  • если звукоизоляция необходима – нужно класть.

Чтобы минимизировать теплопотери, выбирают подложку как можно тоньше. В конструкции пленочных полов вместо нее часто используется толстый полиэтилен от 80 мкм – он гидроизолирует электрическую составляющую пола.

Кабельный теплый пол под плитку

В отличие от пленочных электрополов, кабельные системы обогрева наиболее хорошо сочетаются с керамическим плиточным покрытием. Есть один нюанс – монтаж плитки производится поверх тонкой цементно-песчанной стяжки. Ее толщина достигает 3-5 см.

Основное достоинство кабельного обогревательного пола в сочетании с керамической плиткой – это высокая скорость прогревания покрытия и простота эксплуатации. Кабельный теплый пол обеспечивает быстрый обогрев поверхности благодаря высокой степени теплопроводности плиточного покрытия, которое к тому же устойчиво к воздействию высоких температур.

Недостаток кабельного пола в сочетании с плиткой заключен в сложности проведения монтажных работ. При укладке плитки поверх кабельного теплого пола обогрев будет происходить с минимальной инерционностью, т.е. поверхность будет своевременно нагреваться или остывать по команде программируемого терморегулятора. Керамическая плитка, установленная поверх электрического кабельного пола, обеспечивает максимально эффективное распределение тепла по всему помещению.

Монтаж кабельного теплого пола своими руками

  1. Устройство кабельного пола начинается со сборки нагревательного контура. На фольгированное покрытие укладываются рейки для монтажа, между ними располагается утеплитель.
  2. Греющий кабель прокладывается от той точки, где будет размещен блок управления.
  3. Устанавливается один или несколько температурных датчиков. Это устройство размешается между витками нагревательного кабеля в гофрированной трубке.
  4. После завершения укладки нагревательного кабеля и температурных датчиков, греющий контур заливается бетонной стяжкой. Ее толщина может достигать 4-5 см.
  5. Электрический теплый пол подключается к контрольному блоку управления. Выполняется это последовательно – к разъемам подсоединяются температурные датчики, а после них – кабель нагрева.
  6. К блоку управления подключается линия квартирной электросети, которая отводится от главного предохранителя.

Читать также: Подключение теплого пола к электричеству: как подключить своими руками

Укладка плитки на кабельный пол

  1. Сначала нужно убедиться в том, что все детали конструкции надежно залиты цементной стяжкой. Ровность покрытия проверяется уровнем. Стяжка полностью высыхает за более чем 20 дней, укладывать плитку можно на 5-й.
  2. Укладка плитки начинается после предварительной стыковки элементов рисунка. Начинать укладку лучше всего с самой дальней стены.
  3. На плитку с помощью зубчатого шпателя наносится слой клеевого состава с толщиной в 40-45 мм.
  4. Плитка с клеем прикладывается к стяжке, плотно прижимается и выравнивается. Можно по ней слегка простукивать прорезиненным молотком.
  5. На углах изделия выставляются пластмассовые крестики для выравнивания швов, к ним стыкуется следующее изделие.
  6. После того как укладка дойдет до угла нужно оставить зазор, в который укладываются отрезанные части плитки.
  7. По истечении 3-4 дней, когда плиточный клей засохнет, производят затирку швов с помощью цемента или герметика.
  8. Через два часа после затирки плитка тщательно вымывается от остатков состава.

Запуск обогревательной системы выполняется не ранее, чем через 25 дней после укладки плитки.

Читать также: Запуск отопления: подключение и порядок включения

Топ производителей

При выборе электрического тёплого пола нужно отдавать предпочтение производителям, которые производят продукцию не первый год.

Теплолюкс

Технолюкс — российская компания, производящая   экономичные, эффективные устройства для дополнительного и основного обогрева помещений. Виды моделей различны — кабель, маты, коврики. Они имеют не высокую стоимость и просты в монтаже. Однако, в данных системах быстро выходит из строя терморегулятор.

Unimat

Unimat (Корея) — выпускает инфракрасные стержневые полы с повышенной устойчивостью к влаге. Системы экономичны, цены не высокие, а гарантийный срок 20 лет. Но данное отопление нельзя использовать как основное, при больших минусовых температурах.

Devi

Devi — производитель Дания. Компания производит высококачественную кабельную продукцию по доступной стоимости. Устройства обогрева данного производителя отличаются простым монтажом, они не пересушивают воздух, гарантийный срок более 20 лет. Недостаток — большое энергопотребление.

ReXva

ReXva (Южная Корея) — выпускает инфракрасные саморегулирующиеся полы. В комплекте есть терморегулятор и датчик. Особенность устройств — способность понижать в автоматическом режиме температуру на участках перегрева. К плюсам относится экономичность, влагонепроницаемость, они продляют срок службы ламината. Цена высокая, но она оправдана качеством. Из минусов — притягивание пыли.

Caleo

Caleo — инфракрасный пол Южнокорейского производства, предназначен для быстрой укладки «сухим» способом. Обладает хорошей теплоотдачей, укомплектован всеми элементами для монтажа. Единственный минус — хрупкость.

Heat Plus

Heat Plus (Южная Корея) — гибкая инфракрасная плёнка с карбоновыми полосами. Устройство излучает длинноволновые ИК-лучи, которые не опасны человеку. Плёнка универсальна — подходит как для пола, так и для стен, долговечна, используется без терморегулятора. Недостаток — высокая стоимость.

Rehau

Rehau (Германия)  — компания выпускает двужильный саморегулирующийся электрический кабель определённой длины. Он имеет повышенное сопротивление и двойное изолирующее покрытие снаружи. Цена на данную продукцию высокая, но она оправдана её качеством.

Решив монтировать не водяной, а электрический тёплый пол под ламинат в своём доме, следует ознакомиться с характеристиками не только каждого бренда отопительной системы, но также с описанием каждой модели ламината. Сравнив все плюсы и минусы, убедившись в сочетании греющего устройства с финишным изделием, вы сможете подобрать подходящую модель для своей квартиры.

Укладка электрического теплого пола

При выборе ламината, следует обращать внимание на изделия со специальной маркировкой Ламинат, паркет или любой другой деревянный пол принято относить к классу относительно теплых полов. То есть данные покрытия при достаточно комфортной температуре быстро прогреваются. ЧИТАТЬ ДАЛЕЕ: Достоинства и технология монтажа самовыравнивающихся полов

ЧИТАТЬ ДАЛЕЕ: Достоинства и технология монтажа самовыравнивающихся полов

Электрический теплый пол под ламинат является скорее вынужденным или дополнительным решением устройства обогрева жилого помещения. В качестве полноценной или частичной замены центрального отопления практически не используется, так как древесные напольные покрытия и общий принцип использования теплых полов, не позволяют применять данных подход.

Говоря простым языком, теплые полы желательно не рассматривать в качестве реальной альтернативы центральному отоплению. Дополнительный, аварийный или локальный обогрев является основной функцией нагревательных систем, независим от используемого напольного покрытия.

Общий пример разметки квартиры для дальнейшего монтажа пола

Если речь идет именно о ламинате, то укладка электрического пола наиболее рациональна в следующих случаях:

  • необходимость обеспечения комфортной температуры напольного пространства в неотапливаемых ванных комнатах, кухне или лоджиях;
  • вынужденная потребность для более эффективного обогрева всего объема помещения. При использовании на больших площадях, когда центральное отопление полностью не справляется с прогревом;
  • дизайн интерьера или площадь помещения не позволяют выполнить монтаж радиаторных систем отопления;
  • при необходимости использовать незаметные и эффективные способы нагрева небольших помещений. Преимущество используются для безопасного прогрева детских комнат, детских садов и учреждений.

При возможности выполнить устройство нескольких источников тепла рекомендуется использовать комплексные решения, которые позволяют произвести монтаж наиболее эффективных источников с необходимой мощностью.

В процессе эксплуатации это позволит значительным образом сэкономить, снизить затраты на отопление и общий прогрев помещений, так как одни типы отопительных систем используются только в холодное время года, другие только летом и т.д.

Расстилаем термопленку согласно разработанной схеме укладки

Обратите внимание, что медная полоса на термопленке должна находиться внизу

Расстилаем термопленку по поверхности пола

Обратите внимание как правильно обрезать термопленку

Размещаем отрезанные листы согласно разработанной схеме укалдки.

Фото — размещение нагревательных элементов теплого пола

Почему теплые полы лучше укладывать под плитку

Если вы научитесь самостоятельно укладывать теплый электрический пол под плитку, вы сэкономите значительные средства при проведении тех или иных ремонтных работ у себя в доме, а также придадите вашему помещению привлекательный внешний вид. Поскольку плитка имеет такие свойства:

  • отличный внешний вид;
  • практичность;
  • хорошие показатели теплопроводимости;
  • способность сохранять свой первоначальный внешний вид даже при условиях повышенных температур (в отличие от дерева, которое под воздействием высоких температур деформируется).

Посмотреть наглядно, как выглядит укладка плитки на теплый пол, можете на прилагаемом видео.

Подготовительные работы

Устройство электрического «теплого пола» начинается с подготовки основания. Здесь можно выделить следующие основные этапы:

  • I этап — ремонт бетонного перекрытия или чернового деревянного пола;
  • II этап — гидроизоляция;
  • III этап — утепление под стяжку.

I этап. Ремонт основания пола

В перечень работ по ремонту основания пола входят следующие операции:

  • убирается старое напольное покрытие;
  • удаляется стяжка;
  • заделываются трещины, сколы раковины. У чернового деревянного пола меняются гнилые лаги, доски, табачные сучки;
  • основание грунтуется.

Более подробно технология расписана здесь.

На этом же этапе в стене штробится канал под проводку и коронкой вырезается отверстие под терморегулятор. Подробно работы расписаны здесь.

II этап. Гидроизоляция

Под ламинат в обязательном порядке проводится гидроизоляция основания пола. Материалами могут быть рубероид, полиэтиленовая пленка, различные мастики. Нюансы гидроизоляционных работ можно посмотреть в статье «Гидроизоляция пола под ламинат».

III этап. Теплоизоляция

Чтобы тепло от нагревательных элементов не уходило в перекрытие, на основание пола укладывается утеплитель. Многие сайты рекомендуют использовать фольгированные материалы, что на взгляд редакции портала StroyGuru является рекламным ходом. Ведь в закрытом пространстве (уложена стяжка) отражающий эффект не наблюдается. Нужен зазор, которого нет.

Поверх стяжки специальными дюбелями крепится армирующая сетка.

Монтажная лента крепится дюбелями.

Завершается III этап наклеиванием демпферной ленты по периметру стен.

На стены крепится демпферная лента.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
