Устройство и принцип работы
Перед началом изучения информации о том, какие материалы могут понадобиться для обустройства теплого пола самостоятельно, следует понять, каков принцип действия этой системы. Итак, пол теплый – это определенным способом собранная и уложенная система труб небольшого диаметра, внутри которых находится и циркулирует теплоноситель, подаваемый при помощи насоса. Носителем тепла является обычная вода, подогретая в специальном устройстве. Трубы во время монтажа укладываются под напольное покрытие или прямо в стяжку, в зависимости от способа монтажа.
Принцип работы водяного теплого пола
Схема подключения к котлу водяного теплого пола
Именно поэтому необходимо регулировать температуру теплоносителя. В коттедже поможет обеспечить возможность регулировки газовый котел конденсационный, который даже при невысоких температурах отличается высокой эффективностью. Здесь вода будет сразу подаваться в систему подогрева. Для некоторых других типов котлов необходимо использовать специально предназначенный узел подмеса, благодаря которому в нагретую воду будет подаваться остывшая.
Традиционное радиаторное отопление
Традиционное радиаторное отопление
Далее вода начинает распределяться по контуру обогрева при помощи распределительной гребенки – системы разветвления труб. Также она называется коллектором. Представляет собой она две трубы – подачу и «обратку», — которые подают и собирают воду с ветвей системы.
Коллектор теплого пола
Выбор труб для нагрева пола
В отличие от распространённого мнения выбор труб для устройства теплообменника в полу не так широк. Всего существует два варианта: сшитый полиэтилен и медь. Самые очевидные плюсы специальных материалов — это долговечность, стойкость к деформациям, малый коэффициент линейного расширения. Но главное преимущество — кислородный барьер, который, в конечном счёте, пресекает возникновение осадка на внутренней поверхности труб.
Смысл использования меди в высокой теплопроводности трубок и устойчивости к коррозии. Очевидным недостатком можно назвать сложность монтажа и высокий риск выхода из строя при наличии твёрдых частиц (песка) в теплоносителе. Не смотря на то, что для пайки нужна лишь недорогая газовая лампа и флюс, правильно согнуть змеевик — сложная задача. Это при том, что поворотов медной трубки может быть несколько десятков и одна ошибка, повлёкшая излом, приводит к браку всего отрезка или необходимости дополнительной пайки.
Полимерные (полиэтиленовые) трубки имеют более высокий коэффициент теплового расширения, помимо этого теряют прочностные свойства при нагреве выше эксплуатационных температур, однако в тёплых полах в принципе теплоноситель не нагревается свыше 40 оС. Удобство монтажа — очевидный плюс. Легко гнётся и укладывается спиралью или змеевиком. Труба поставляется в бухтах по 200 м, позволяя укладывать тёплые полы без единого соединения во всём объёме будущей стяжки. Большая часть фирменных полиэтиленовых трубок подразумевает использование специального инструмента для опрессовки и сварки.
Укладка стяжки
Теперь можно приступать к укладке стяжки, предварительно подготовив раствор из одной части цемента М400 и трех частей песка. А чтобы стяжка не растрескивалась, при замешивании в раствор добавляется пластификатор или фиброволокно в количестве, рекомендованном производителем.
Устройство стяжки теплого водяного пола
Минимальная толщина стяжки над трубой должна составлять не меньше 3 см. Такую толщину необходимо сделать не только для придания прочности конструкции, но и для того, чтобы тепло, подаваемое системой, равномерно распределялось по поверхности пола.
Укладывать стяжку нужно с дальних углов полосами. После завершения одной полосы, приступают к укладке и разравниванию следующей. Зачистка стяжки производится через 1-2 дня. После этого убирают мусор, увлажняют стяжку из пульверизатора и накрывают пленкой из полиэтилена. Увлажнять и накрывать стяжку пленкой необходимо в течение 10 дней.
Популярность водяного теплого пола вызвана не только комфортом от его использования, но и существенной экономией на энергоносителях. Если же все работы, предусматривающие монтаж системы, произвести своими руками, то не придется оплачивать труд мастеров. Следуя вышеприведенным рекомендациям, сделать такую систему отопления сможет любой владелец загородной недвижимости.
Материалы для водяного теплого пола
Труба
Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания
Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм. Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм
Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей
Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

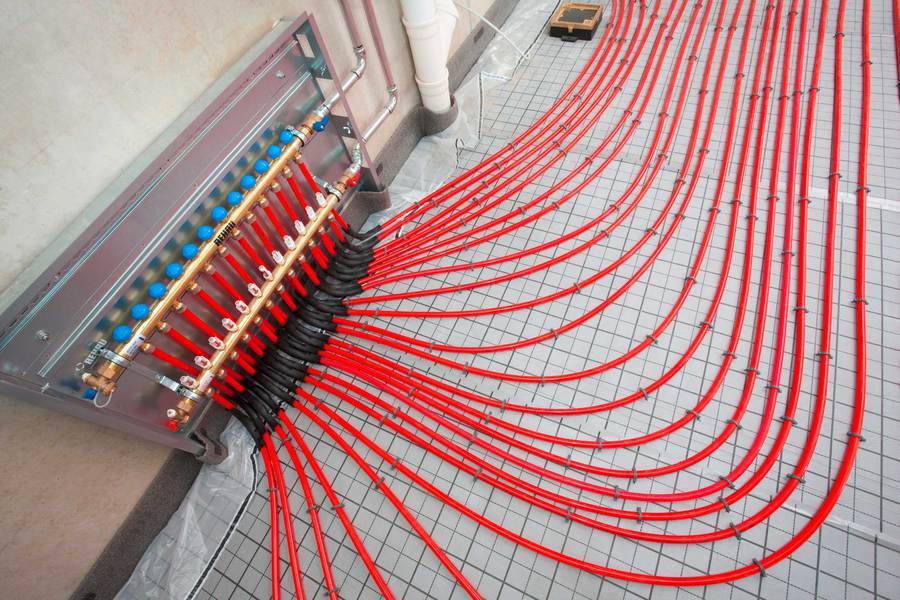

Коллектор (распределительный шкаф)
Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.
Важные моменты.
Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы). Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других
Это важно, т.к. разные помещения по разному прогреваются. У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола
У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя. На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.
Утеплитель
Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.
Фитинги и расходники
Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.
- Для монтажа оконцовок труб берутся «евроконусы».
- Для утепления труб — изоляция из вспененного полипропилена.
- Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
- Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
- Гидроизоляционная пленка.
- Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.
Виды нагрева
Сразу стоит сказать, что есть две цели подогрева пола: для комфорта или как основного источника тепла. В первом случае пол называют комфортным, во втором, собственно, теплым. Разницы в устройстве нет. Есть разница в «прицеле» расчетов. Сделать теплый пол и использовать как основной источник тепла — это одно. В данном случае тепловая мощность подогрева должна быть не ниже теплопотерь — только тогда будет тепло. Если же подогрев пола нужен только для того, чтобы ходить босиком было приятно, то важна температура поверхности, а не собственно тепловая мощность. Если ее будет недостаточно (тепловой мощности), будут работать другие источники тепла.
Сделать теплые полы прежде всего хочется для комфорта
Электрический или водяной: что лучше?
Теплый пол можно сделать с водяным или электрическим подогревом. Водяной сложнее и дороже на стадии устройства, зато более экономичен в эксплуатации. Его лучше планировать заранее — еще до строительства, либо на стадии капитального ремонта. Дело в том, что традиционное устройство предполагает укладку труб с теплоносителем в бетон или ЦПС. Минимальная толщина плиты — 5 см. То есть нагрузка на фундамент/перекрытие будет немалой и ее надо закладывать при расчетах фундамента. Для существующего дома делают перерасчет, чтобы определить, вынесут ли нагрузку перекрытия и фундамент.
С другой стороны, есть технология — теплый пол на деревянном основании — которая позволяет установить водяной подогрев и в жилом доме/квартире. Нагрузка на перекрытие совсем невелика, но расходы не меньше, а вот эффективность ниже. Зато не надо укреплять фундамент, что тоже совсем непросто и недешево.
Сначала выбираем тип подогрева
Электрический теплый пол проще в монтаже, но тепло обходится дороже. Пока электричество у нас не самый дешевый вид энергоносителей. Зато некоторые виды электрических греющих элементов для пола можно укладывать непосредственно под покрытие. В частности, под керамическую плитку — в слой плиточного клея или на подложку ламината.
Другое дело, что электричество в полу не всех радует. Осознавать, что под ногами электричество не слишком приятно, но в стенах мы с ним свыклись. Хотя есть комбинированные варианты (жидкостно-электрический подогрев), которые гоняют воду по трубам в полу, но греется она при этом при помощи электрического нагревателя. Это, кстати, выход для владельцев квартир.
Выбрать тип подогрева надо в первую очередь
Ведь в квартирах сделать водяной теплый пол можно только в том случае, если у вас отопление автономное/индивидуальное. Подключить к обычной системе длиннющую систему труб вам никто не даст. Они имеют слишком большое сопротивление, высокую степень отбора тепла. То есть те, кто за вами на стояке, будут получать холодную воду. Если вообще будут. Никто на это не пойдет. Исключение — новостройки, в которых под водяное отопление выведены отдельные стояки.
В общем, везде свои нюансы. Как правильно сделать теплый пол каждый решает для себя сам, учитывая плюсы и минусы обеих технологий.
Устройство водяного пола
Перед тем как сделать теплый водяной пол, следует изучить его особенности. Такой способ обогрева обеспечивается многослойной конструкцией. В ней теплоноситель постоянно циркулирует по контуру, который находится под финишным покрытием пола. При этом трубы не всегда помещают в стяжку, иногда их просто надежно фиксируют, но при этом не заливают бетоном.

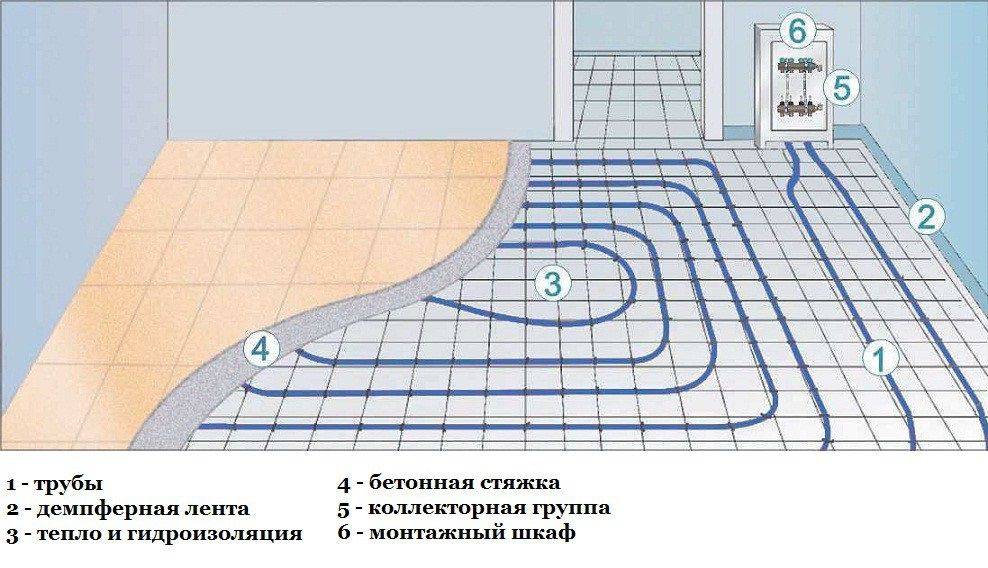

Устройство водяного теплого пола включает несколько слоев. При его укладке сначала подготавливается основание, потом выполняется стяжка, укладывается теплоизолятор и трубы с носителем. Затем уже выполняется стяжка и устанавливается финишное покрытие.
Стандартная толщина изоляции достигает 5 см, но по возможности ее увеличивают в 2 или 3 раза, чтобы повысить эффективность устанавливаемого водяного пола. Толстый слой изоляции обязательно прокладывают перед тем, как сделать теплый пол в частном доме, поскольку на первом этаже всегда прохладней.
При устройстве водяного теплого пола учитывают то, что толщина всего пирога обычно не превышает 23 см. При этом масса одного квадратного метра такой конструкции иногда достигает 250 кг, поэтому следует сразу оценить, выдержит ли такую нагрузку фундамент.
Технология монтажа

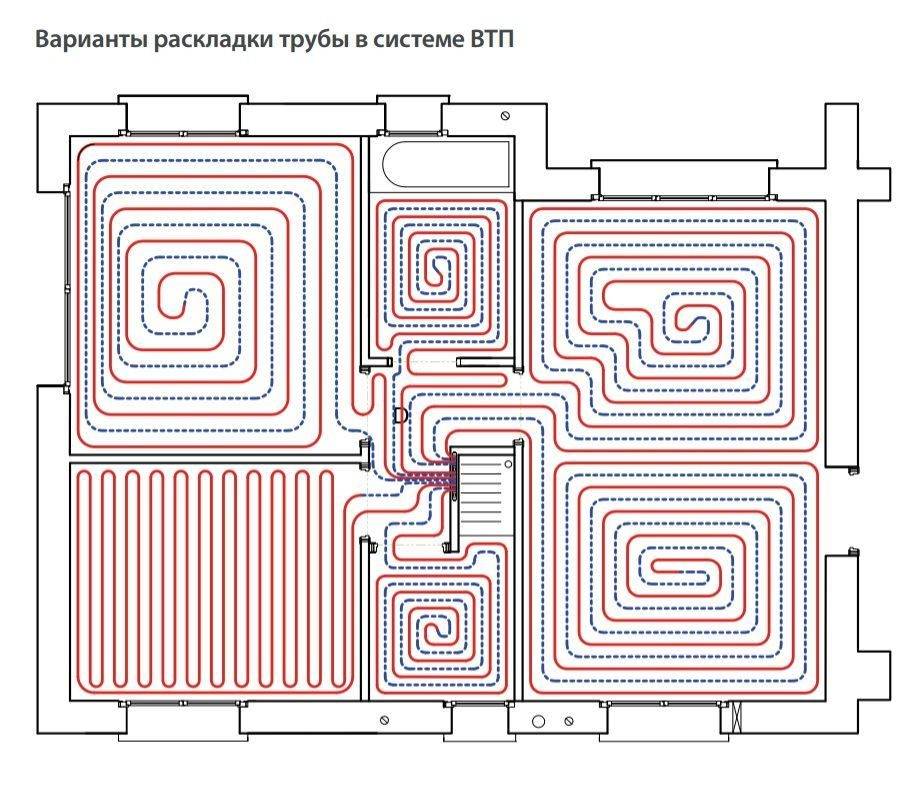

Трубы раскладывают с выбранным шагом по чертежу. Подающий участок располагают ближе к стенам, а обратку выводят в центр комнаты.

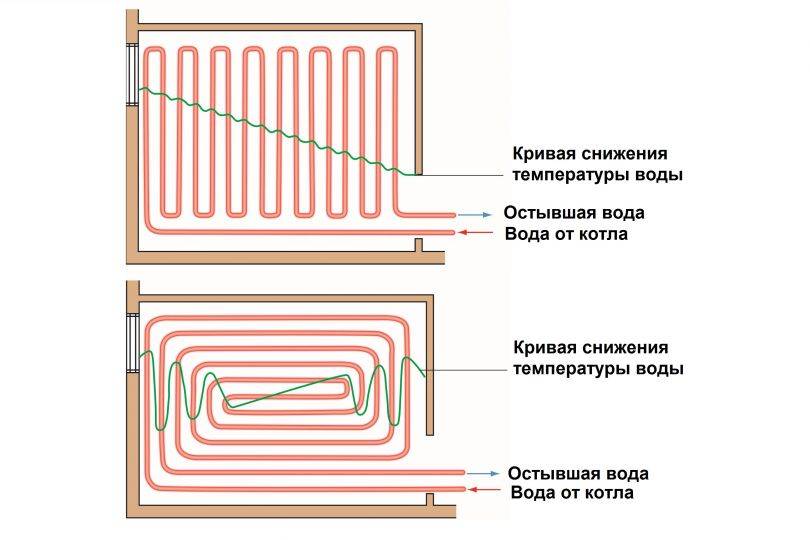

Особенности устройства водяного теплого пола:
- при укладке пола по типу одиночного змеевика поверхность пола будет греться неравномерно;
- в спиральной укладке (улитка) чередуются потоки, при этом холодные отрезки труб соседствуют с горячими, а тепло равномерно проходит по поверхности пола.
После расстановки труб перед заливкой бетона проводят опрессовку системы под высоким давлением (1,5 от рабочего, но не меньше 0,3 МПа). Минимальный слой над трубой не должен быть меньше 3 см, максимально допускается до 7 см.
Длинные участки пола заливают с компенсационными швами шириной 5 мм. В этом месте на трубы надевают защитные оболочки длиной около 1 м. Пуск энергоносителя в систему разрешен после высыхания стяжки (рассчитывают, что за 4 дня высыхает 1 см раствора).
Планирование водяного теплого пола – расчет отопительных контуров и объема труб по программе
Во многих квартирах сегодня устанавливают водяные теплые полы по соображениям экономии. Температура подачи подогрева в этих системах намного ниже, чем при использовании радиаторов. Перед тем, как спроектировать и спланировать систему отопления, необходимо определить потребность в теплоэнергии, мощности и нагрузку для обогрева каждой комнаты в здании. Чтобы провести расчет водяного теплого пола по программе, нужно определиться с параметрами будущего покрытия.
Расчет с помощью программы
В программах расчета используется упрощенный метод для определения тепловой нагрузки на жилые здания в соответствии со стандартными нормативами. На этапе планирования возникают следующие вопросы:
- Каковы требования к материалам для такой системы отопления.
- Сколько нагревательных контуров должно быть установлено.
- Какое количество труб нужно для рекомендуемой мощности обогрева.
Одним из решений является программа расчета теплого пола Valtec. Чтобы использовать ее правильно, требуется достаточно обширная информация. Первый шаг – выбор расстояния между трубами, если это не задано выбранной системой подогрева. В Валтек программе расчета теплого пола вы также должны отметить употребляемый теплогенератор для обогрева помещения:
- При применении насоса нужно выбрать расстояние установки немного меньше, чтобы поддерживать температуру потока в трубах как можно ниже. Рекомендуется шаг в 10 см.
- При использовании другого источника обогрева помещения, который работает с более высокой температурой подачи, следует выбрать шаг в 15 см.
Как только программа для расчета теплого пола определит правильное расстояние, вторым шагом будет проектирование отопительных контуров в помещении. Убедитесь, что размер трубы на них не слишком длинный. Трубы в системе не должны превышать 100 м плюс соединительный контур, иначе потеря давления будет слишком высокой, и отопительный контур будет слабо реагировать или вообще не прогреваться.
В программе расчета теплого пола для разных расстояний требуются использовать следующие количества труб в помещении:
| Расстояние | Труб на квадратный метр |
| 15 см | 5,8 м |
| 12,5 см | 6,8 м |
| 10 см | 8,8 м |
Теперь вы можете легко вычислить число требуемых отопительных контуров в каждой комнате на основе стандартных значений программы для расчета теплого водяного пола.
Пример расчета количества труб в помещении площадью 24 кв. м (6 м х 4 м):
Расстояние укладки 15 см – 24 кв. м х 5,8 м = 139,2 м труб
Принимая во внимание максимальную длину в 100 м, согласно программе для раскладки теплого пола, должны быть запланированы 2 отопительных контура для напольной системы в помещении. Для них круги обычно устанавливаются одинаковой длины, так они прогреются равномерно, быстро достигнув нужной мощности и температуры. Таким образом, с помощью программы для раскладки теплого водяного пола можно легко оценить потребность в материалах, определить стоимость работ и количество нужных шагов для выполнения работы
Тип установки системы труб, будь то «улитка» или «змейка», не имеет значения
Таким образом, с помощью программы для раскладки теплого водяного пола можно легко оценить потребность в материалах, определить стоимость работ и количество нужных шагов для выполнения работы. Тип установки системы труб, будь то «улитка» или «змейка», не имеет значения.
Расчет системы напольного отопления в интернете
Сегодня можно использовать программы для теплого пола, существует много вариантов на различных сайтах. Применение таких калькуляторов освобождают от сложных вычислений. Для правильного подсчета раскладки теплого пола в программу нужно вводить все требуемые данные.
Полностью полагаться на онлайн-калькулятор не стоит, все предоставленные рекомендации приблизительны. Однако с помощью полученной информации можно проводить раскладку труб теплого пола, программа оценит объемы будущей работы в помещениях.
Мы с удовольствием определим требуемые количества для вас. Просто отправьте запрос с вашим планом или сведениями о размерах комнаты по электронной почте или через форму запроса на сайте. Мы рассчитаем мощность системы напольного отопления, рекомендуемое количество труб и вышлем предложение по установке системы.
pol-hot.ru

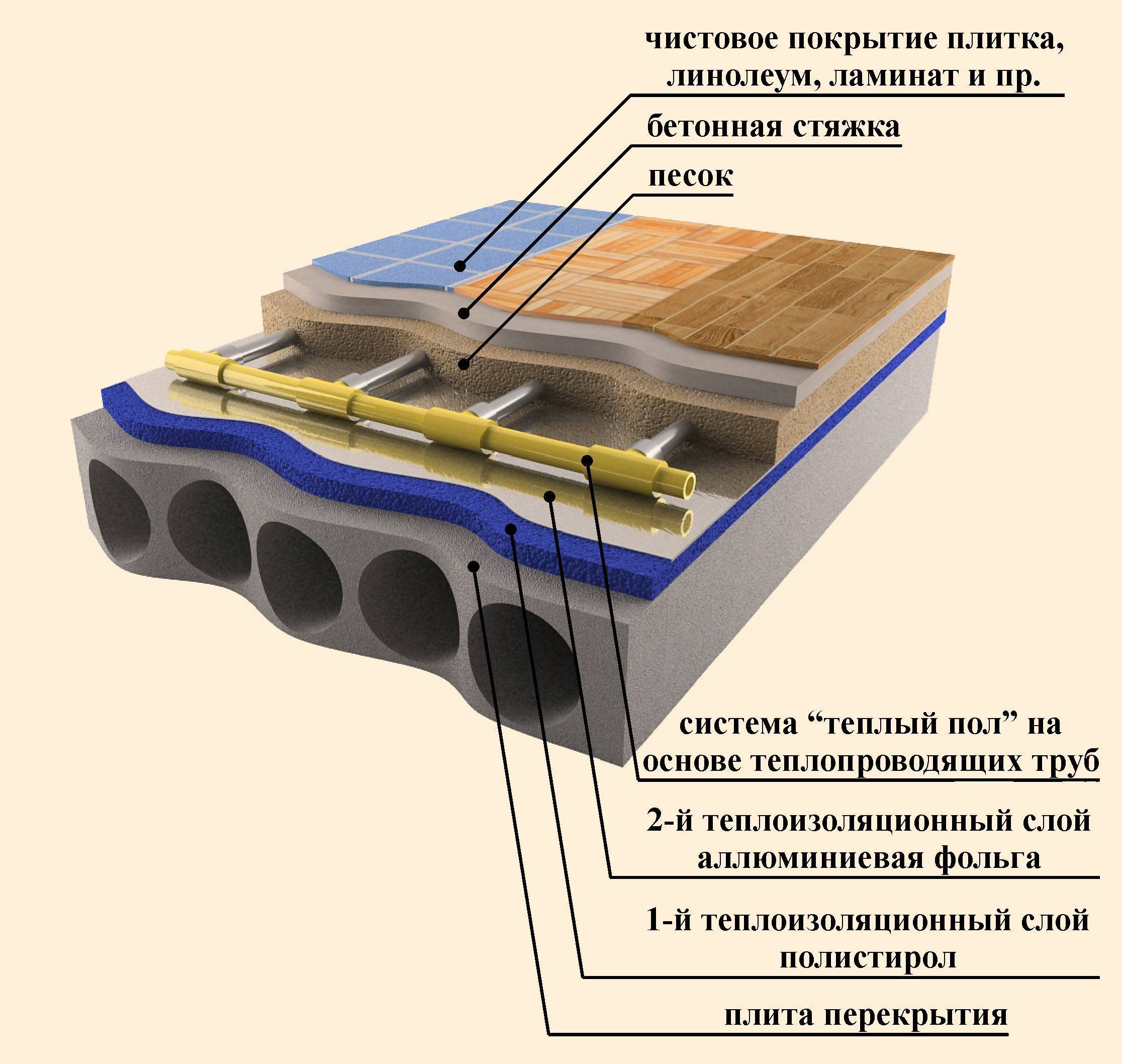

Особенности устройства конструкции
Устроить водяной теплый пол по плитам перекрытия просто. Структура его слоистая, называемая профессионалами «пирогом пола».
Конструкция состоит из таких компонентов:
- основной слой, представляющий собой плиту из бетона или деревянное основание;
- гидроизоляция, которую дополняют демпферной лентой, располагая ее по периметру;
- теплоизоляционный слой, представляющий вариант защиты от выхода тепла за рамки заданного направления;
- собственно водяной пол, прогревающий помещение;
- слой стяжки;
- напольное покрытие, являющееся финишным вариантом отделки.
Толщина конструкции бывает различной. Ее параметры зависят от выбранного утеплителя, от диаметра труб, от мощности стяжки
Важно, что вся конструкция должна укладываться в рамки 7-15 сантиметров
Монтаж теплого пола
Если у человек есть соответствующий опыт, инструменты и он готов сделать теплый пол своими руками, то перед этим следует заранее просмотреть все этапы работ и еще раз проверить, все ли для этого есть.
Основание
Для теплого пола подходит грунт или бетонное основание. В случае с грунтом землю дополнительно утрамбовывают, затем формируют песчаную подушку высотой до 20 см и заливают стяжку из бетона.
Основание делают ровным, следят за тем, чтобы на нем не было трещин и перепадов, которые превышают 1 см в высоту. После застывания поверхности ее очищают, чтобы подготовить к следующему этапу.
Изоляция
На готовое основание пленку выстилают с небольшим нахлестом (хотя бы 5–10 см). Края фиксируют скотчем, чтобы полотно стало герметичным. При укладке гидроизоляции также заходят на стены, но не больше, чем высота формируемого пирога.
Утепление

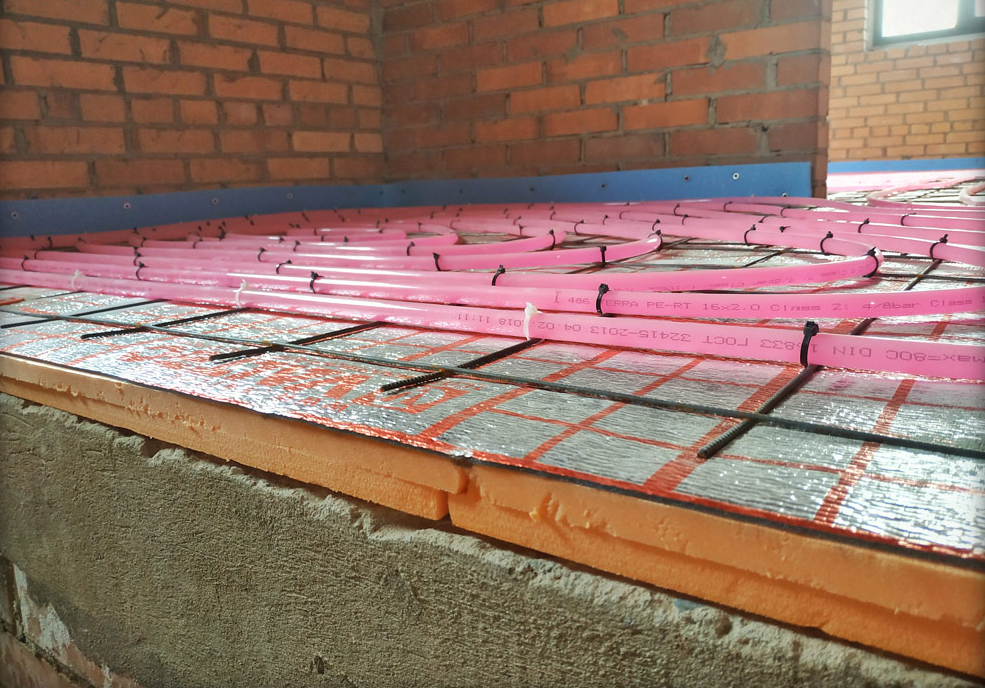

После этого переходят к теплоизоляционному материалу. Его толщина зависит от постройки и региона проживания. Для хорошего утепления берут 10–15 см материала. Если теплый пол формируется не на первом этаже, то достаточно 5 см.
Блоки прижимают плотно друг к другу, начинают выкладывать от стены, которая находится напротив входа. Их плотно прижимают друг к другу и следят за тем, чтобы между блоками не появлялись щели. Если пенополистирол выкладывают в 2 слоя, то смотрят за тем, чтобы верхние и нижние стыки совпадали. Поверх этого материал фиксируют дюбелями.
Трубы
Перед тем как установить трубы для теплого пола, создают коллекторный шкаф. В нем уже будет размещаться конструкция. Также по периметру фиксируют демпферную ленту, а потом уже переходят к укладке материала с теплоносителем:
- Из бухты отматывают 10 м трубы и надевают фитинг на конец.
- Его присоединяют к коллектору.
- Трубы укладывают по заранее намеченной схеме и затем возвращаются к коллектору.
- Их обрезают по нужной длине и подсоединяют к обратке.
- На стене (если там не финишное покрытие) указывают длину установленного трубопровода.
Армирование
Дополнительное укрепление нужно только при укладке по классической схеме. В этом случае сетку для стяжки пола лучше поставить над контуром.
Тестирование
Еще перед заливкой стяжки выполняется опрессовка. Испытания завершают после того, как из трубы вышел весь воздух. При обнаружении протечек их устраняют на этом этапе, а потом заново тестируют систему.
Стяжка

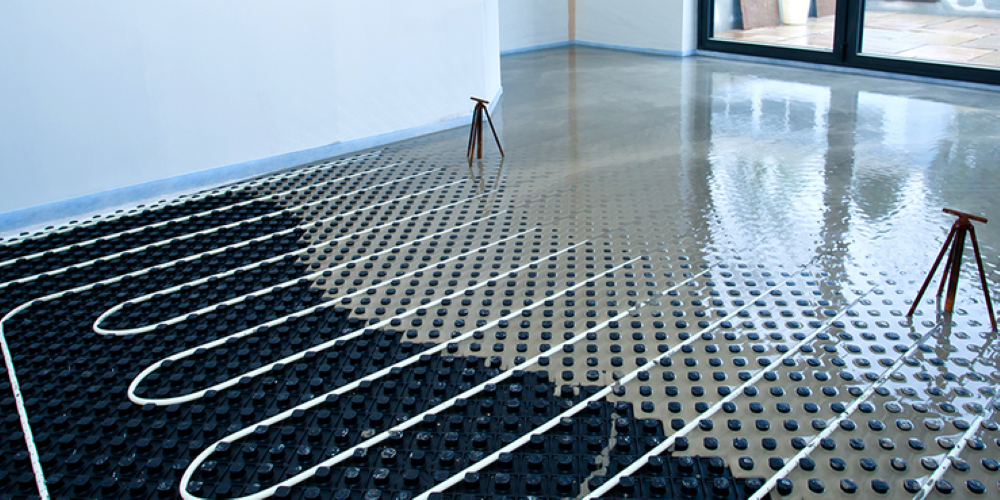

Сначала выставляют маяки на одинаковом расстоянии друг от друга. Затем подготавливают раствор и выполняют стяжку, ориентируясь на профили. Весь цементный слой выкладывают за один раз.
Через сутки после этого удаляют маяки и заделывают бороздки. На протяжении следующих 2 недель покрытие увлажняют и поверх него выкладывают пленку. После полного застывания в комнате с теплым полом выкладывается чистовое покрытие.
По эффективности и получаемому результату теплый пол превосходит все системы отопления, поскольку происходит правильное распределение ресурсов. Поэтому теплый пол одинаково часто используется в качестве основного или дополнительного источника тепла.
Недостатки теплого пола
К сожалению, в многоэтажных домах, построенных десятилетия назад, сделать водяной теплый полводы будет довольно сложно – такие квартиры (вернее, отопительная система в них) просто не приспособлены для этого технологического решения. Если такой пол будет установлен, то в зимний период соседи пожалуются на холод в квартире. Да и владелец жилья вряд ли будет доволен показателями температуры у себя дома. Управляющая компания тоже, скорее всего, не даст разрешения на монтаж теплого пола. В этом случае лучше всего укладывать электрический подогрев напольного покрытия – он в разрешении не нуждается.

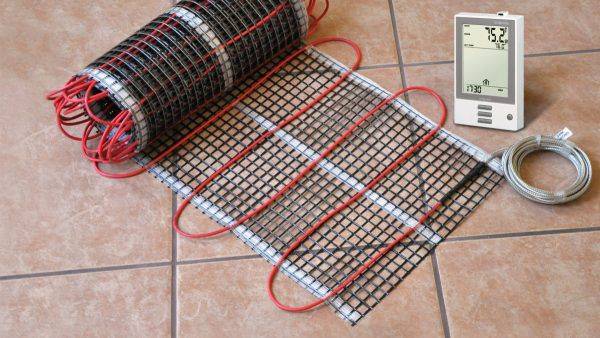

Электрический теплый пол
Расчет теплого пола водяного
Отопление теплый пол водяной нужно провести правильно
Очень важно сделать расчет труб до монтажа. Для этого чертят на бумаге проект
На том месте, где всегда будет мебель, сантехника, ванна, можно трубы не укладывать.
Не забудьте отступить от стен по 30 см. Нужно распределить, сколько контуров нужно для всего помещения.
Чтобы определить длину труб на контур, надо площадь помещения разделить на длину шага и умножить на 1,1(запас трубы в 10% на повороты.) L = S / N * 1,1.
Нужно обязательно прибавить длину трубы до коллектора (один конец-к подающему коллектору,2 конец контура-к обратному.), умноженной на 2. Длина контура зависит и от ширины трубы. Ширина16 мм-контур 80 м-100 м, труба из полиэтилена18 мм-120м, не более 80-100м,20 мм металлопластиковая труба-не более 120-125 м. При расчете следует учитывать и длину шага. Обычно при шаге 10 см, труб нужно 7 м,15 см-10м.
Расчеты о теплом водяном поле-сложный процесс, который учитывает также мощность, теплопотери, толщину стяжки, плотность потока.
Для этого нужно сумму теплопотерь разделить на полезную площадь.
Чтобы правильно просчитать все отопление, лучше обратиться к профессионалам.
Есть программа Audytor CO компании Sankom, которая поможет в точных расчетах системы.
На сайтах есть калькулятор теплого водяного пола ,легко справляющийся с этой трудной задачей.
