Нюансы работы
Укладка теплого пола на стяжку имеет свои тонкости. Стоит понимать, что раствор обладает относительно высокой плотностью. Потому из материала делают «маячки», служащие направляющими для стальных профилей, по которым заливается стяжка. Нужный уровень выставляется при помощи рулетки и стального уголка. После этого нужно уложить состав до нижней плоскости профиля.
Важным этапом является установка компенсационных демпферных лент. Они нужны для осуществления поддержки площади защитного слоя на соответствующем уровне. Обусловлено это тем, что бетон реагирует на тепловые возбудители, что чревато деформациями.
В случаях, когда поверхность не удовлетворяет требованиям гладкости (нужно для укладки ковролина, линолеума или другого мягкого финишного настила), помещение следует залить нивелировочной смесью.
Чтобы результат работы удовлетворил потребителя, нужно затемнить помещение непосредственно после укладки стяжки. Кроме того стоит устранить источники сквозняков. Так в помещении будут обеспечены оптимальные условия для высыхания заливки и набирания цементом прочности. Спустя 24 часа бетонное основание стоит накрыть полиэтиленовой пленкой до полного застывания смеси.
Толщина стяжки теплого пола
Толщина стяжки над водяным теплым полом для заливки на грунт, должна ровняться 5 см.
Толщина чистовой стяжки пола должна достигать 5…10 см. Это зависит от предназначения помещения: для жилых помещений хватит и 5…7 см, а для промышленных объектов – уже до 10 см.
Однако, следует помнить, что одним из главных предназначений стяжки является сохранение тепла, поэтому если стяжка слишком тонкая, то тепло будет сохраняться меньшее время, из-за чего чаще придётся греть теплоноситель, следовательно, котёл будет работать дольше и потреблять больше энергии… Поэтому оптимальной толщиной готовой стяжки для теплого пола будет 7…8 см.
Стяжка теплого пола, сколько необходимо
В системе бетонного теплого пола существует два вида стяжек. Вот их основные виды, которые вы сможете сделать в своем доме:
1) черновая, она служит основанием теплого пола, поверх неё укладывается утеплитель. Ее следует заливать поверх подготовленного грунта. Роль такой стяжки может выполнять плита перекрытия, но ее поверхность должна быть правильным образом подготовлена;
2) чистовая, стяжка непосредственно теплого пола, которую нужно заливать поверх нагревательных труб.
Внимание! Чистовую стяжка над теплым полом нужно заливать только тогда, когда вы убедитесь, что трубы выдерживают давление воды! Узнайте, что такое пленочный теплый пол
Материалы для теплого водяного пола
Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.
Схема теплого водяного пола со стяжкой
Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:
- По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
- На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.
- Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.

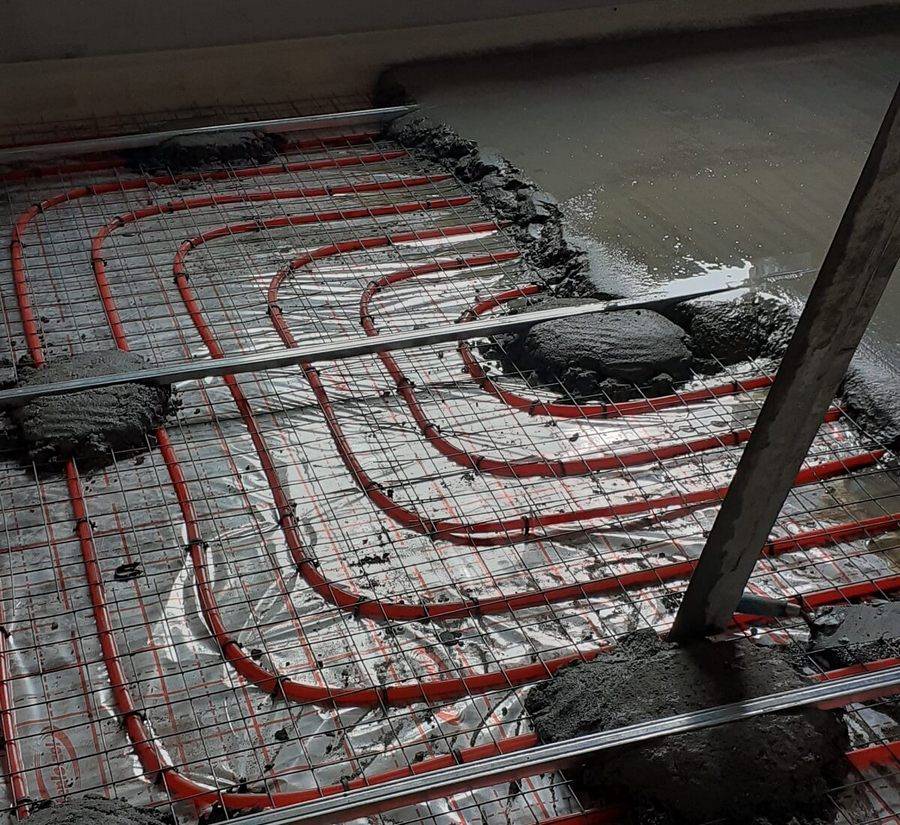

- Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
- Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.
Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.
Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.
Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.
Схемы укладки труб теплого водяного пола
Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.
Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.
Стяжка
Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.
Полусухая стяжка для теплого пола
Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.
Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.
Вариант 2. ЦПС
Цементно-песчаная стяжка теплого пола выполняется по технологии плавающего пола, на основе раствора из цемента, песка и воды с добавлением пластификатора и фибры или на основе готовых сухих смесей.
Важно! Пластификатор и/или фибра являются обязательными в стяжке теплого пола
- Если вы делаете ТП в доме, для приготовления раствора ЦПС достаточно цемента марки М200. Песок нужен чистый. Пропорции песок/цемент, 3/1 (три песка—один цемента).
- Если теплый пол делается в гараже, то марка цемента берется выше от М300 до М500, оптимально М400.
Обязательным элементом в растворе ЦПС ТП, является волокна армирующей фибры и пластификатора. Фиброволокно добавляется в объеме 900 гр. на куб раствора. Фибра играет армирующую роль.
Важно! Пластификатор (это не фибра) добавляется в любой тип ЦПС теплого пола. Он (пластификатор) компенсирует тепловое расширение теплого пола, предохраняя ЦПС от растрескиваний
Стяжка ЦПС ТП отделяется от основания пола. Для чего на основание укладывается слой полиэтилена толщиной от 200 мкн. Для лучшей теплоотдачи, под стяжку укладывается слой теплоизолятора толщиной от 20 мм
Важно! Фольгированная подложка не является утеплителем
Важно! Для безаварийной работы теплого пола, стяжку теплого пола нужно укладывать только на ровное, прочное основание. Неровности основания могут привести к образованию воздушных полостей, которые могут дать усадку при нагрузках
Если основание пола неровное, под стяжку теплого пола, нужно сделать дополнительную выравнивающую связанную стяжку.
Стяжка ЦПС отделятся от стен помещения, для чего по периметру комнаты закрепляется демпферная лента или полоски из любого твердого изолирующего материал 5-10 мм.
Плавающая стяжка ЦПС обязательно армируется сеткой с ячейками 10 на 10 см. Армирующая сетка не только скрепляет саму стяжку, не давая ей трескаться при высыхании и работе теплого пола, но и служит базой для крепления труб водяного пола и кабеля электрического пола
Важно обеспечить подъем сетки на 10 мм от пленки
Толщина слоя стяжки, в варианте цементно-песчаной стяжки без фибры с армирующей сеткой, не может быть меньше 10 см. Именно такой слой обеспечит создание прочной плавающей плиты. При этом толщина стяжки должна обеспечить укрытие труб (кабеля) слоем не менее 30 мм, иначе будет полосный прогрев пола.

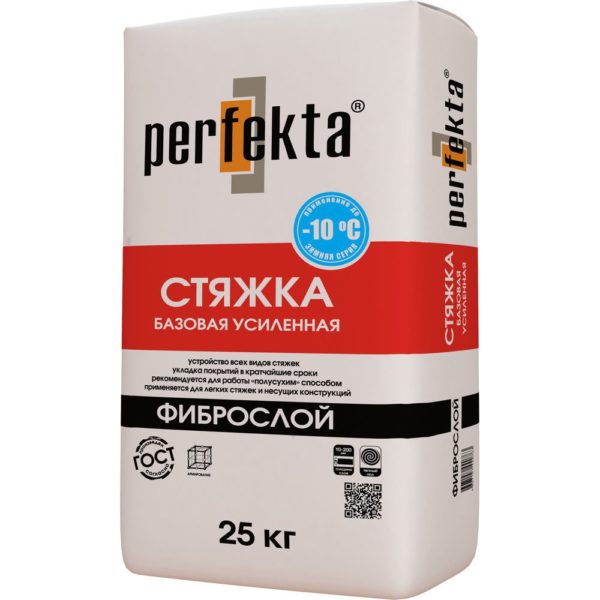

Готовые смеси упростят работы
Существует масса производителей выпускающие готовые смеси (ровнители) в том числе пригодные для устройства стяжек теплого пола. Раствор из такой смеси делается добавлением воды в пропорции указанной на упаковке. Укладывается ровнитель по маякам или без них в зависимости от марки и производителя.
Какой бывает стяжка
Стяжкой называют верхний слой пирога пола, предшествующий финишному покрытию. В подогреваемых конструкциях она не только принимает на себя нагрузки от веса людей и мебели, но и распределяет тепло. Стяжки бывают:
монолитными, выполняющимися растворами на основе цементного или гипсового вяжущего;
Монолитная стяжка поверх теплого пола
сборными — то есть сухими, монтируемыми из листов гипсоволокна, цементно-стружечных или плит или шпунтованного ДСП.
Пример сборной стяжки
При устройстве отапливаемых полов могут применяться оба варианта, так как черновое основание может быть не только бетонным, но и деревянным. Однако если у вас есть возможность выбора, то предпочтение всегда лучше отдать монолиту.
Функции стяжки пола
Цементная стяжка имеет свои минусы
Монолит
В зависимости от площади пола и воспринимаемых им нагрузок, монолитные стяжки могут изготавливаться из следующих материалов.
Тяжёлого или мелкозернистого бетона с размером фракции наполнителя от 5 до 15 мм. Для обычных жилых помещений достаточно прочности, соответствующей классу В12,5. Пропорции на одну часть цемента М400 такие: песок 2,8; гравий 4,4; вода 0,8.
Пенобетона. Для его изготовления используется портландцемент марки М500. Чтобы получить состав с прочностью М5, на 420 кг цемента пойдёт 735 кг песка; 350 л воды; 4 кг сернокислого натрия и 0,4 кг алюминиевой пудры. Для прочности можно усилить смесь полипропиленовой фиброй из расчёта 0,3% к общему объёму. Поризованные бетоны лучше применять в случае укладки лёгких напольных покрытий: ковролина, ламината, паркета.
Пескоцементного раствора М200. Для его изготовления на 1 часть цемента М400 добавляется 2,8 части песка. Водоцементное соотношение 0,48.
Гипсовых смесей. Составы на основе гипса должны быть модифицированными. Достичь нужного качества при самостоятельном смешивании довольно сложно, поэтому СНиП 2.03.13 «Полы» рекомендует для этой цели применять сухие смеси типа «Глимс S3Х», изготовленные в заводских условиях.
Стяжка с фиброволокном усиленная
Стяжка теплого водяного пола (схема)
Слой бетона (раствора) должен обеспечивать тёплому контуру надлежащую защиту, поэтому он должен покрывать трубы не менее чем на 4,5 см. Общая толщина будет зависеть от диаметра труб – чем он больше, тем толще стяжка.
Чем армируют стяжку пола
Сборный вариант
Деревянная система водяного теплого пола
Сборный пол, в том числе и подогреваемый, является многослойным. Согласно действующим правилам, его нужно выполнять из:
ГВЛВ – влагостойких гипсоволоконных плит;
Теплый пол по ГВЛ
- элементов пола заводского изготовления, представляющих собой склеенные между собой листы того же ГВЛ;
- влагостойкой фанеры;
- ЦСП;
- ДСП.
Водяной теплый пол на деревянном перекрытии
Особенности монтажа водяного теплого пола
В настоящее время производители предлагают и готовые сборные системы из дерева, фольгированного пенополистирола. Рассказывать о них мы сейчас не будем, так как вариантов их устройства может быть много и по каждому из них нужна отдельная информация
Уделим внимание монолитному слою тёплого пола как наиболее часто применяемому и предложим по его обустройству пошаговую инструкцию

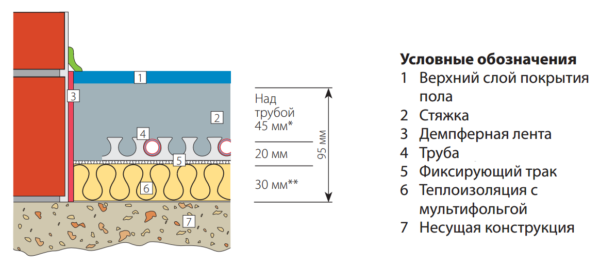

Толщина стяжки над трубами
Это важный параметр, от которого зависит в первую очередь, равномерный прогрев пола, а во вторую восприятие нагрузки (прочность).
Сразу скажу о прочности. Здесь работает следующее правило: чем толще подстилающий утеплитель в конструкции ТП, тем больше должна быть толщина стяжки над трубами. Для климата средней полосы, достаточной толщиной утеплителя является толщина 2, максимум 3 см.
Чтобы ответить на вопрос о связи толщины стяжки над трубами и равномерным прогревом посмотрим на тепловую диаграмму теплого пола.
Как видим, тепло от труб поднимается по стяжке по своеобразным конусам. Оптимальный прогрев пола будет, если эти конусы «закончатся» на поверхности стяжки. Если стяжку сделать тоньше, то нагреваться будет не столько стяжка, сколько отделочное покрытие, что плохо. Если стяжку над трубами (кабелем) сделать толще, то тепло не будет доходить до поверхности стяжки. На поверхности получим, так называемый полосный, некомфортный прогрев пола, иначе «зебра». Идя по полу будет чувствоваться смена теплых и холодных полос. Это тоже плохо.
Как видите, именно толщина стяжки над трубами важнейший технологический параметр стяжки ТП. Нагрузка на пол в жилых помещениях относится к умеренным и на параметр толщины нагрузка на пол не влияет.
Итак, толщина стяжки над трубами. Не мудрствуя лукаво, посмотрим рекомендации по этому параметру у основных производителей элементов водяных теплых полов, а именно фирм Oventop, Uponor, Valtac, Thermotech, KAN. Обобщив их рекомендации, могу сделать следующий вывод:
При устройстве теплого пола на бетонное основание, со слоем утеплителя не более 20 мм, толщина стяжки над трубами должна быть:
- Не менее 30 мм для мокрого раствора с добавлением пластификатора и фибры;
- Не менее 50 мм для мокрого раствора (бетон или ЦПСмесь);
- Не менее 45 мм для полусухого раствора изготовленного машинным способом.
Укладка теплого пола
Как лучше укладывать электрический теплый пол, зависит от типа нагревательных элементов
Для любого теплого пола важно обеспечить, чтобы нагревательные элементы не касались теплоизоляции. Для этого их отделяют от нее арматурной сеткой
Укладка кабеля
Выбирается место расположения терморегулятора. Он крепится на высоте более 30 см от пола. Если устройство скрытого типа, в стене пробиваются штробы под него, а также под провода питания и датчика температуры. В местах с повышенной влажностью термостаты не устанавливаются. Их выносят в соседние помещения.
На основании крепится монтажная лента с интервалами 50-100 см и с отступом от стен на 30 см. На полу делается разметка с учетом отступов от мебели. От стен расстояние составляет 10 см, а от труб и радиаторов – 15 см. Затем нагревательный кабель соединяется с силовым с помощью муфты, а после – крепится на монтажную ленту.
Кабель питания выводится через подготовленную в стене канавку к терморегулятору, а нагревательный –укладывается согласно схеме. При этом радиус в местах изгиба не должен быть меньше 5 см. Изгибы делаются плавными, без лишнего натяжения. Фиксация производится скобами или монтажной лентой. Не допускается соприкосновение или перекрещивание витков. Сближение не должно быть меньше 8 см. Все отступы строго соблюдаются согласно схеме, которая разрабатывается заранее.
Укладка кабельного теплого пола с отступами
Датчик температуры свободно помещается внутри гофротрубы вместе с подводящими проводами. Гофра на одном конце герметично закрывается заглушкой, чтобы внутрь не попал цементный раствор. Труба с термодатчиком располагается между витками кабеля на расстоянии от стены не менее 50 см и укладывается в подготовленную штробу, после чего провода подключаются к термостату.
Штробы заделываются раствором или шпаклевкой, а после застывания проверяется работоспособность системы теплого пола.
Укладка нагревательного мата
Нагревательные маты укладывать проще, поскольку кабель уже закреплен на сетчатой основе, которую следует только расстелить на основании. В местах поворота сетка аккуратно разрезается без нарушения целостности кабеля. В местах расположения препятствий сетка убирается, а кабель укладывается с соблюдением расстояния от соседних витков в пределах 6-8 см.
Разворот нагревательного мата при укладке
Важным преимуществом нагревательного мата является его малая толщина, что дает возможность заливать тонкую стяжку или укладывать нагревательные элементы в слой плиточного клея. Тогда толщина заливки составит всего 8-10 см, что позволит не занимать лишний объем помещения.
Укладка стержневого пола
Стержневые инфракрасные нагреватели внешне выглядят как веревочная лестница. Они содержат поперечные нагреватели и 2 продольных соединительных провода, по которым подается питание.
Стержневой рулон раскатывается по полу, начиная от терморегулятора. В местах разворота соединительный провод разрезается, после чего необходимо вновь соединить концы отрезком провода. Это снижает надежность теплого пола. Целесообразно подобрать рулоны подходящей длины. Тогда ничего резать не придется.
Стержневой теплый пол
После укладки в утеплителе вырезаются окна в шахматном порядке для лучшего сцепления стяжки с основанием. Все соединения необходимо тщательно изолировать.
Черновая стяжка
Бетонная черновая стяжка для водяного теплого пола заливается на этапе общестроительных работ. Ее редко специально устраивают для пола с подогревом.
- Подготовка. Выравнивают земляное основание. Сверху кладут геотекстильную ткань. Затем засыпают слой песка 80-100 мм и трамбуют.
- Предварительно штукатурят стены на высоту 400-500 мм от земли. Это делается для создания прямого угла между стеной и стяжкой. Если угол будет неровным, то при монтаже утеплителя возникнут проблемы с устройством примыканий.
- Армирование. На песчаную подложку кладут металлическую сетку с размером ячеек 100×100 мм.

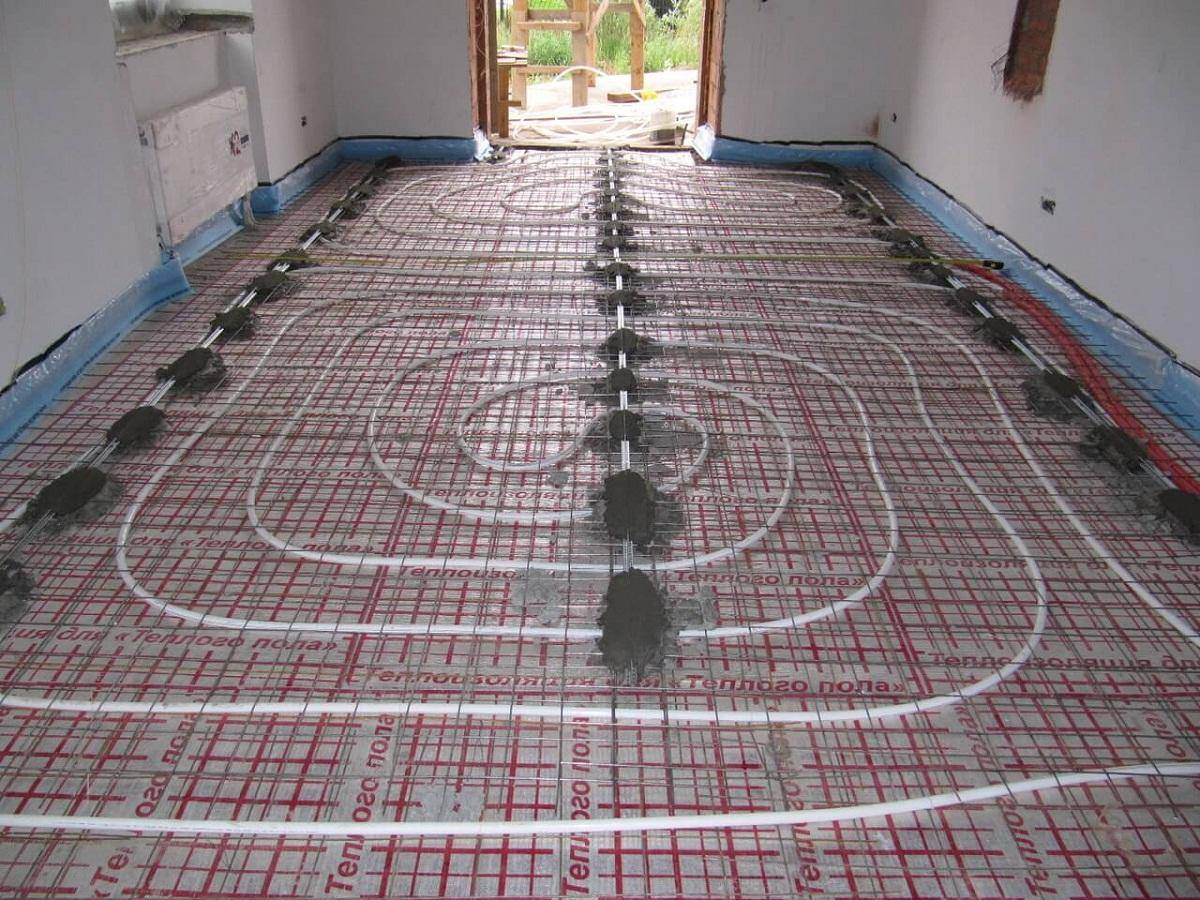

- Установка маяков. Для устройства чернового основания из бетона монтаж маяков не обязателен. Поверхность выравнивают «на глаз».
- Заливка бетонной смеси. Ее можно заказать готовую или замесить прямо на строительной площадке. Правила изготовления смеси буду описаны ниже. После заливки бетона поверхность разравнивают деревянным или алюминиевым правилом длинной 1500-2000 мм.
Использование температурных швов
Температурные швы используются только в чистовой стяжке и при условии, что помещение имеет большие размеры (площадь более 40 м2; но лучше всего не рисковать и делать их, например, на каждые 20 м2). Они используются для того, чтобы стяжка не растрескивалась от воздействия теплового расширения во время нагревания. Ясно, что черновая стяжка не нагревается, потому что между ней и трубами уложен утеплитель, поэтому в наличии таких швов она не нуждается. Труба пронизывает материал шва, в тех местах трубы находятся в гофре. Чтобы гофра не обворачивала трубу слишком плотно, она должна быть немного шире диаметра трубы, примерно на размер.
Марка и состав используемого бетона
Плотность является главной характеристикой бетонной стяжки. Она зависит от используемой марки бетона, для тёплых полов следует использовать бетон марки 150-300. Эти цифры нужно обязательно учитывать, так как они указывают на качество цемента! Откуда такая большая разница? Бетон марки 150 используется в жилищном строительстве, а 300 – в промышленном.
Нужны ли дополнительные присадки к бетону для системы теплого пола? Если бетон качественный изначально, то присадки практически и не нужны, если хотите сэкономить – можно смело экономить. Но, в любом случае, присадки повысят качество стяжки, а также улучшат теплоотдачу и скорость прогрева, а также экономию энергоносителя при отоплении теплым полом. Кроме того, в бетон не помешает добавить пластификатор, чтобы свести на нет вероятность его растрескивания при нагреве-остывании.
Делать теплый пол под стяжкус водной системой нагрева нужно не при помощи цементно-песчаного раствора, а при помощи бетона на основе мелкозернистого щебня с песком, все продаётся и привозится уже в комплекте. Бетон при добавлении отсева становится гораздо прочнее цементно-песчаного раствора, он растрескается с меньшей вероятностью, также обладает лучшей теплоотдачей.
Состав бетона такой, как и всегда. Значит, если вы знакомы с бетонными работами, то проблем с его изготовлением и в этой раз вы не испытаете:
– соотношение компонентов бетона с отсевом: 1 к 6 (на 1 часть цемента добавляем 6 частей отсева);
– соотношение компонентов бетона с песком и щебнем: 1 к 4 к 3,5 (на 1 часть цемента кладем 4 части щебня и 3,5 части песка). На практике же, вам самим нужно подбирать нужную консистенцию. Возможно, для того, чтобы достичь необходимой пластичности бетона, стоит добавить чуть больше песка или наоборот, немного меньше щебня. При недостатке или избытке какого-либо из компонентов поверхность стяжки практически невозможно будет сделать гладкой.
Также можно приобрести сухие смеси для стяжки теплого пола. Их разводят обычным строительным миксером. В них добавлены различные пластификаторы, поэтому работать с ними совсем несложно. Пропорции использования пластификатора всегда указываются в инструкции на упаковке.
Также компания Rehau выпускает стекловолокно для армирования бетонной стяжки. Оно поставляется в полиэтиленовых пакетах. Армовата или армировочное волокно нужно замешивать в бетономешалке вместе с бетоном. Используя такое волокно, можно даже не использовать арматурную сетку.
Теплый пол по грунту
На начальном этапе работ по грунту необходимо правильно обустроить черновой пол, т.е. основание, на которое будет уложено финишное покрытие.
Самым распространенным основанием для теплого пола является бетон.
Но прежде чем начать описание технологического процесса обустройства бетонного основания пола по грунту, нужно заметить, что не все грунты пригодны для его заливки. Должны быть соблюдены следующие условия работ по грунту:
Схема теплого пола с профнастилом.
Первое: уровень залегания грунтовых вод не должен превышать 4 метра, чтобы не произошло затопление пола, и не было подсасывания влаги. Второе: грунт ни в коем случае не должен быть подвижным. На подвижных грунтах бетонное основание — пирог, да и весь пол может достаточно быстро разрушиться и при этом повредить фундамент дома. Третье: грунт перед началом работ обязательно должен быть сухим.
Работы по грунту начинаются с разметки уровня чистового пола. Возьмем за ориентир нижнюю часть дверного проема, от которого на высоте 1 м наносим на стене метку. Затем, от этой метки, которая должна быть обязательно, проводится горизонтальная линия по всем стенам помещения. Горизонтальное направление очерчиваемой линии обязательно контролируется при помощи уровня. После этого по всему периметру помещения нужно нанести метки на 1 м вниз от нанесенной линии. Соединив нанесенные метки горизонтальной чертой, получим уровень финишного покрытия пола. Для удобства проведения дальнейших работ в углах комнаты можно забить гвозди и натянуть шнур.
После того как из помещения будет удален весь строительный мусор, необходимо сформировать из нескольких слоев определенной толщины подушку (пирог) для бетонного основания пола. Укладывается слой гравия (5-10 см) с последующим поливом водой и уплотнением. Следующий слой — песок (10 см), полив и уплотнение. Третьим слоем засыпается щебень (10 см), который после тщательного выравнивания нужно уплотнить. При формировании подсыпки обязателен контроль горизонтали при помощи уровня.
Верхний слой требуемой толщины подушки из щебня по грунту трамбуется до тех пор, пока не будет наблюдаться острых углов, которые могут повредить следующий гидроизоляционный слой. Для гидроизоляции можно использовать рулонные материалы, несколько слоев рубероида или полиэтиленовую пленку (не менее 200 микрон толщины) или их смесь. Материал следует расстелить правильно, по всей площади помещения. Края гидроизоляции заводятся с нахлестом на стены до «нулевого» уровня, где крепятся при помощи скотча. Если в помещении укладывается несколько полос полотна, то стыки застилаются внахлест до 20 см и скрепляются клейкой лентой.
К стенам по периметру помещения крепится разделительный слой — полосы утеплителя толщиной 20-30 мм. Ширина полос должна достигать «нулевого» уровня.
Затем, по грунту, формируется монолитная, с самовыравнивающимися свойствами, бетонная подготовка пола. Для ее заливки применяется тощий бетон (класс В7,5 -В10), фракция щебня 5-20 мм. Толщина бетонного слоя должна быть 50-80 мм. Бетонную подготовку следует армировать стеклопластиковой или металлической сеткой. Армирующий каркас нельзя устанавливать непосредственно на слой гидроизоляции, т.к. в этом случае он будет не только бесполезным, но и лишним. Каркас приподнимается на 1/3 толщины предполагаемого бетонного слоя, для чего применяются специальные подставки 2-3 см высотой.
Необходимая толщина стяжки под водяной теплый пол
Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы. При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность
Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо
При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.
Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:
- вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
- требования к температурному режиму в обогреваемом помещении;
- высота потолков;
- наличие уклона у основания пола;
- толщина укладываемых труб;
- вид применяемых растворов;
- конфигурация помещения;
- роль стяжки.
Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:
- минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
- оптимальную (среднюю) — толщина 5-7 см;
- максимальную — до 17 см.
Рассмотрим более подробно, когда какая стяжка заливается.
Минимальная
В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:
- 20 мм для смесей с самовыравнивающимся слоем;
- 30 мм с армирующей сеткой под трубами;
- 40 мм для бетонных растворов без армирующих элементов.
Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.
Минимальная толщина стяжки.
При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.
Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.
Максимальная
О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:
- сильно завалено основание пола;
- стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).
В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.
Оптимальная
Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.
Оптимальная толщина стяжки.
Толщина под системой
Перед самостоятельным монтажом водяного теплого пола следует узнать всю технологию, в том числе и какая толщина должна быть под трубами. В данном случае придерживаются следующих рекомендаций:
- Под трубы необходимо выложить черновую заливку. Выполняют ее качественно, поскольку для исправления ошибок придется проводить демонтаж всего пола. На черновую накладывается практически вся нагрузка. Наличие погрешностей приводит к разрушению всего покрытия. Отмечается потеря тепла, поломка труб и разрушение финишного покрытия.
- Состав для черновой заливки можно сделать самостоятельно. Для этого используют песок, цемент и пластификатор. Можно приобрести готовый мешок с сухой смесью.
- Для черновой отделки используют пластификатор с расчетом 1 л на 100 кг цемента. При его отсутствии достаточно взять в работу клей ПВА, требуется аналогичное количество.
Стяжка должна укладываться под трубы слоем 2,5-3 см. Можно сделать немного больше, если планируется нагромождение помещения, включая дополнительную перегородку. Но не следует делать слой более 4 см, или менее 2 см. В противном случае выложенный пол начнет ломаться.
Подготовительный этап монтажа теплого пола
Вне зависимости от того, из какого материала будет выполнена заливка теплого пола, следует подготовить основание к укладке труб:
- укладка гидроизоляции;
- армирующий слой;
- монтаж отопительной системы;
прокладка демпферной ленты.
Для гидроизоляции, на основание пола укладывают пенополистирольную плиту. В качестве армирующего слоя выступает сетка из проволоки диаметром 4–5 мм.
Отопительные трубы могут быть разного диаметра и материала:
- медные;
- металлопластиковые;
- полипропиленовые
полиэтиленовые.
Демпферная лента необходима, чтобы компенсировать напряжение при линейном расширении стяжки и препятствовать ее разрушению.
Выводы
В статье рассмотрены несколько вариантов устройства стяжки теплых полов:
- Стяжка ТП в помещении повышенной нагрузки. Делается бетоном B22,5, возможно по грунту с толщиной от 85 мм, с обязательным армированием сеткой. Бетонная система теплый пол.
- Стяжка ТП в доме (квартире), делается цементно-песчаной смесью с армированием сеткой или пластиковой фиброй на утепляющей подложке 2-3 см с обязательным добавлением пластификатора.
- Технологию полусухой стяжки НЕ рекомендуют для самостоятельного использования, исключая маленькие помещения (ванная, туалет) из-за сложности технологических процессов в изготовлении раствора и его укладке.
Выполнение стяжки – один из важнейших этапов при устройстве теплого пола своими руками. К этой работе нужно подходить с максимальной ответственностью, поскольку от ее качества зависит не только внешний вид будущего пола. Стяжка для теплого пола выполняет несколько важных функций:
- защищает систему обогрева от механических повреждений, а в случае электрического теплого пола, еще и от воздуха;
- выполняет роль напольного радиатора внушительной площади, распределяющего тепло от нагревателя по всей поверхности пола и обогревающего все пространство помещения;
- служит ровной поверхностью для финишного напольного покрытия.
