Устройство автоматического отключения бойлера при повышении энергопотребления

Производители защитных устройств

У большинства современных водонагревателей в комплектации предусмотрена вилка с УЗО. При некачественной сборке или неправильном подключении, защитное устройство на кабеле способно выйти из строя. В такой ситуации не нужно менять весь водонагреватель. Достаточно приобрести кабель с УЗО

И тут важно учитывать модель водонагревателя

Кабель с УЗО для водонагревателей Термекс

Длина кабеля составляет 1,5 м. Для подключения в сеть используется стандартная евровилка. Защитное устройство на кабеле Термекс (Thermex) способно пропускать ток до 10 А, что соответствует водонагревателю мощностью до 2,2 кВт. Максимальный ток утечки, заявленный производителем, составляет 30 мА.

Кабель для Аристон

Провод имеет длину 1 м. УЗО находится рядом с вилкой. Имеется пара крепежных отверстий, позволяющих прикрутить защитное устройство к стене. Максимальный ток УЗО для водонагревателей Аристон достигает 10 А, что позволяет использовать бойлеры мощностью 2,2 кВт. Защитное устройство настроено на ток утечки равный 15 мА.

Grost

Универсальный кабель с УЗО, подходящий для подключения водонагревателей и прочих бытовых приборов. На одном конце шнура находится евровилка. На другом — розетка. Между ними — блок с устройством защитного отключения. Такое исполнение позволяет использовать кабель для подключения не только водонагревателей, но и чайников, утюгов, стиральных машин и других устройств. Прибор рассчитан на нагрузку с током 16 А (3,5 кВт).

Розетка с УЗО

Некоторые производители электротоваров выпускают розетки, в которых установлено УЗО. Внешне они представляют обычную точку энергопотребления с двумя отверстиями под вилку. На корпусе розетки предусмотрена кнопка «Тест» и переключатель вкл/выкл.

Отличное решение если водонагреватель не оснащен собственным защитным устройством и не хочется возиться в электрощите. В такую розетку в дальнейшем можно включать любые электроприборы, подходящие по мощности.


Розетка с устройством защитного отключения

Любой водонагреватель в обязательном порядке оснащается устройством защитного отключения. Такая мера практически полностью исключает поражение человека электрическим током. Если на кабеле бойлера нет встроенного УЗО, то его необходимо приобрести отдельно.

При выборе защитного устройства следует обратить внимание на его максимальный рабочий ток. Второй важный параметр — ток утечки, при котором УЗО сработает и отключит нагрузку

Выбирая защитную аппаратуру, лучше проконсультироваться с опытным электриком.

Пояснения к схеме

Устройство разрабатывалось исходя из принципа «дубовости»: поставил, подключил и забыл. Именно этим объясняется некоторая архаичность схемотехнических решений.

К примеру, вместо ТМ1, который нужно мотать, можно было бы применить компактный датчик тока на магниточувствительных электронных компонентах. Но такой датчик пропускает дальше в схему кратковременные выбросы напряжения – импульсные помехи (ИП). ИП – основной источник неисправностей электроники, подключаемой непосредственно к сети, а источников их в современной квартире более чем достаточно. ТТН же в сочетании с накопительным конденсатором подавляет ИП полностью без дополнительных фильтров.

Номинал R1 может быть от 1 до 5,6 кОм. Его уменьшение увеличивает предельное значение тока срабатывания; увеличение – уменьшает его. VD1 – на напряжение 4,7-5,6 В. Этого вполне достаточно, чтобы устранить гистерезис по току срабатывания. LED1 и LED2 – повышенной яркости; их свечение хорошо видно уже при токе в 2 мА.

Транзистор VT1 должен быть достаточной мощности, т.к. его ток базы может превышать 10 мА. Рассеиваемая мощность – не менее 5 Вт; максимально допустимое коллекторное напряжение – от 50 В. В оригинальной конструкции использован старый советский КТ815Г; подойдут любые его аналоги или более мощные.

Мост VD2-VD6 и тиристор VS1 – на ток не менее 20 А. Ток потребления бытовых бойлеров не превышает 10 А; двойной «военный» запас по току вместо полуторного промышленного или 30% бытового делает мост и тиристор практически вечными. VS1 должен быть установлен на радиаторе площадью 30-50 кв. см.

S1.1/S1.2 – на ток 10 А со встроенной световой индикацией, как указано выше. Можно взять и помощнее, но давать для S1.1/S1.2 большой запас по току особого смысла нет: включается он в исключительных случаях и часто не переключается.

Устройство и принцип работы техники

Для рационального снижения энергозатрат стоит разобраться в конструкции водонагревателя. Он исполняется как бак из нержавейки или стали со слоем теплоизоляции. В стальной резервуар встраиваются магниевые аноды, препятствующие коррозии и электрохимическим реакциям. Трубчатый нагреватель с термостатом встроен в емкость. В нижней части бака находятся трубы, подающие и отдающие воду. На переднюю или нижнюю панель выводятся терморегулятор и термометр.

Прибор работает следующим образом:

  1. Холодная вода заливается в емкость через шлаг с клапанами — предохранительным и обратным.
  2. ТЭН включается автоматически и нагревает воду.
  3. По достижению содержимого резервуара нужной температуры происходит отключение нагревателя при помощи термостата.
  4. В моделях без водоразбора уровень нагрева поддерживается в авторежиме — ТЭН включается и выключается через определенное время.
  5. По открытию крана горячего водоснабжения на смесителе через специальную трубку забирается вода из верхней части.

Устройство бойлераВажно! При поломках магниевого анода или ТЭНа может увеличиться расход электричества.

Номинальный отключающий ток УЗО

Номинальный отключающий ток УЗО I∆n (уставка) – это ток при котором УЗО срабатывает (отключается). Величина уставок УЗО – 10 мА, 30 мА, 100 мА, 300 мА, 500 мА. Следует отметить, что ток неотпускания, когда человек уже не может самостоятельно разжать руки и отбросить провод, составляет 30 мА и выше. Поэтому для защиты человека от поражения тока, выбирают УЗО с отключающим током 10 мА или 30 мА.

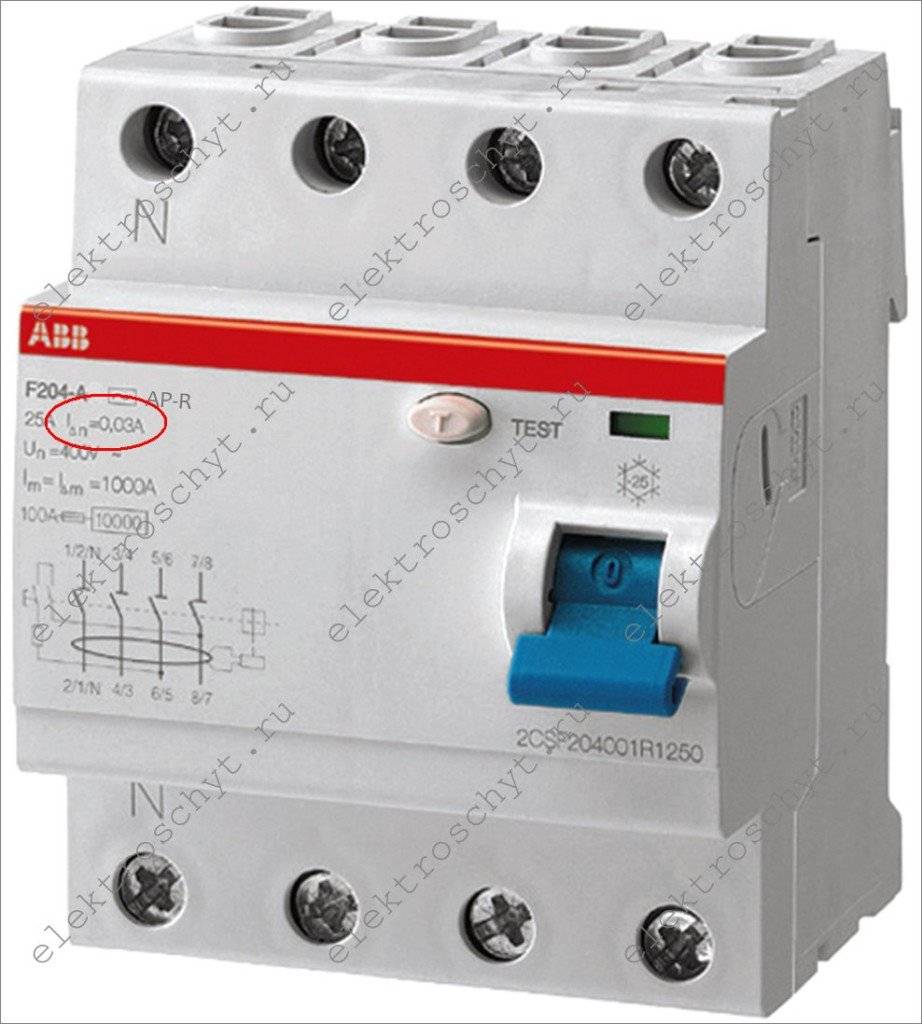

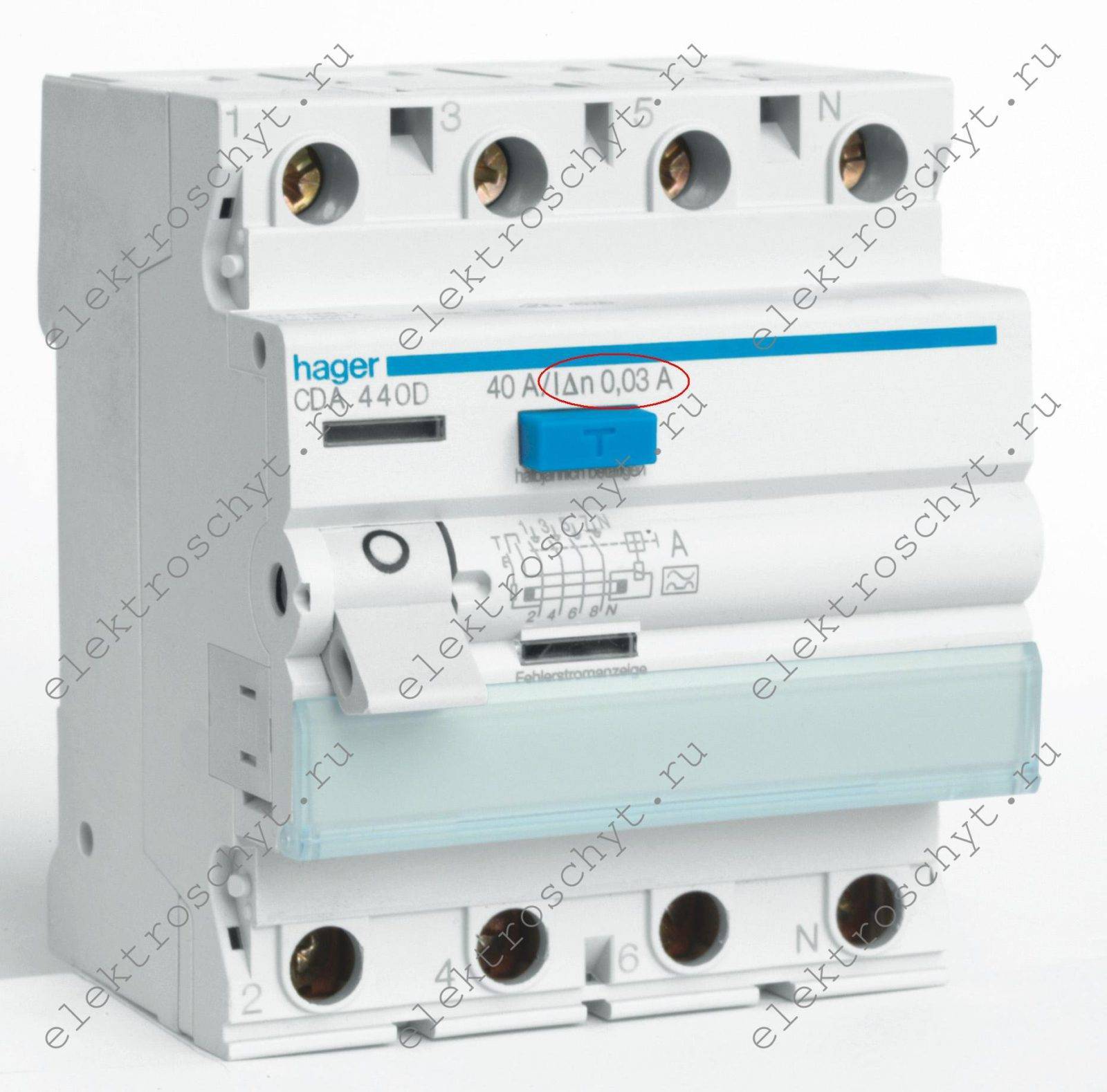

Номинальный отключающий ток УЗО I∆n или ток утечки также указывается на лицевой панели УЗО.

УЗО 10 мА используют для защиты электроприемников во влажных помещениях или мокрых потребителей, т.е. стиральные и посудомоечные машинки, розетки которые находятся внутри ванны или туалета, свет в ванной, теплый пол в ванной или туалете, свет или розетки на балконах и лоджиях.

СП31-110-2003 п.А.4.15 Для сантехкабин, ванных и душевых рекомендуется устанавливать УЗО с номинальным дифференциальным отключающим током до 10 мА, если на них выделена отдельная линия, в остальных случаях, например при использовании одной линии для сантехкабины, кухни и коридора, следует использовать УЗО с номинальным дифференциальным током до 30 мА.

Т.е. УЗО с уставкой 10 мА устанавливают на отдельный кабель, к которому подключается только стиральная машинка. Но если от кабельной линии еще запитаны другие потребители, например, розетки коридора, кухни, то в этом случае устанавливают УЗО с током срабатывания (уставкой) в 30 мА.

УЗО с током утечки 10 мА у АВВ выпускают только на 16А. У Шнейдер Электрик и Хагер, есть в линейке продукции УЗО на 25/10 мА и 16/10 мА.

УЗО 30 мА устанавливают на стандартные линии, т.е. обычные бытовые розетки, свет в комнатах и т.д.

ПУЭ п.7.1.79.В групповых сетях, питающих штепсельные розетки, следует применять УЗО с номинальным током срабатывания не более 30 мА. Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители).

УЗО 100, 300, 500 мА называют противопожарными, такие УЗО не спасут вас от смертельного удара током, но уберегут квартиру или частный дом от возникновения пожара из-за неисправностей в электропроводке. Такое УЗО на 100-500 мА устанавливаются в вводных щитках, т.е. в начале линии.

В США используют УЗО с номинальным отключающим током 6 мА, в Европе до 30 мА.

Следует отметить, что УЗО отключается в пределах уставки 50-100%, т.е. если у нас УЗО на 30 мА, то отключаться оно должно в пределах 15-30 мА.

Есть проектировщики, которые продвигают двойные диф. защиты “мокрых” потребителей. Это когда, например стиральная машинка, подключена к УЗО 16/10 мА, которое в свою очередь подключено к групповому УЗО 40/30 мА.

В итоге, что мы получим? При малейшем “чихе” стиральной машинки, мы отключаем всю группу автоматов (свет кухни, бойлер и свет комнаты), т.к. в большинстве случаев неизвестно, какое сработает УЗО 25/30 мА или 16/10 мА, либо сработают оба.

Согласно свода правил по проектированию электроустановок жилых и общественных зданий:

СП31-110-2003 п.А.4.2 При установке УЗО последовательно должны выполняться требования селективности. При двух- и многоступенчатой схемах УЗО, расположенное ближе к источнику питания, должно иметь уставки тока срабатывания и время срабатывания не менее чем в три раза большие, чем у УЗО, расположенного ближе к потребителю.

Но справедливости ради, следует отметить, что если электропродка смонтирована качественно, то УЗО не срабатывают годами. Поэтому в данном случае – последнее слово за заказчиком.

Как защитить водонагреватель УЗО

Слабый ток утечки через прохудившийся корпус ТЭНа будет течь и приводить к дальнейшему разрушению нагревателя даже если есть заземление. До тех пор пока корпус ТЭНа не будет окончательно пробит и не произойдёт короткое замыкание, сопровождающееся отключением автомата (или выбиванием пробок), не говоря уже о шокирующем взрывоподобном звуке. Это ещё одна причина защитить водонагреватель УЗО с возможностью восстановить его относительно просто и недорого.

Магазин запчастей для бытовой техники
работает без выходных с 9.00 до 18.00, звоните и заказывайте интересующие Вас детали, мы проконсультируем и подберем наиболее подходящие запчасти.

Вы можете купить товар самовывозом в Москве. Для доставки в другой город помимо Москвы выберите один из трех вариантов: через удобную Вам транспортную компанию, через почту России или через Вашего представителя в Москве.Магазин принимает оплату как по наличному, так и безналичному расчету.

Резюме

УЗО служит для защиты человека от поражения электрическим током,  и отключится при опасных для жизни значениях тока утечки. При небольших, но неопасных токах вас будет щипать электричеством.
УЗО работает вне зависимости от наличия заземления, с той лишь разницей, что без заземления, при пробое на корпус УЗО отключится только когда ток с корпуса сможет утечь в землю через вас.
УЗО не панацея, и можно убиться, взяв в руки провода фазы и ноля

Но вариантов защиты лучше УЗО все равно не придумали.
Электромеханическое или электронное УЗО – не важно. А вот регулярно проверять исправность нажатием кнопки “тест” важно

Использовать реле контроля напряжения тоже очень желательно.
В реальном мире у исправной электропроводки и устройств есть ток утечки, который может вызвать ложное срабатывание УЗО. Если УЗО срабатывает без видимых причин – разбирайтесь с токами утечки.

Особенности ремонта и замены УЗО

Если выбивает автомат при включении бойлера, велика вероятность поломки. Починить неисправное УЗО можно при наличии опыта, инструментов и деталей. Оптимальное решение для хозяев – замена устройства. Чтобы определить ее вероятность, необходима ежемесячная проверка. Для этого используют кнопку создания искусственной утечки.

Нюансы ремонтных работ


Перед ремонтом необходимо обесточить сеть

Сложность ремонта заключается в отсутствии схемы. Поэтому при самостоятельном устранении неполадок следует руководствоваться таким алгоритмом:

  1. Удаление герметика и саморезов на корпусе.
  2. Снятие крепежа шлицевой отверткой и разборка прибора.
  3. Изготовление схемы посредством срисовки с печатной платы.
  4. Тестирование устройства. Ток утечки имитируется подачей напряжения с резистора на усилитель. Об утечке свидетельствует активация симистора и замыкание цепи.
  5. Устранение неисправности и сборка аппарата.

Выбивание устройства защитного выключения бойлеров происходит по нескольким причинам. Поломку можно обнаружить самостоятельно. Поскольку УЗО не оснащается схемой и является сложным прибором, его проще заменить, чем отремонтировать.

Классификация устройств защитного отключения

Качественный прибор обеспечивает отключение потребителей под напряжением, контролирует пропускаемость расчетного тока, обесточивает схему при разности тока входа и выхода. Производители выпускают широкую линейку аппаратов с различными характеристиками, исходя из которых они подразделяются на несколько типов.

Напряжение бытовой и силовой тяги


Типы УЗО В зависимости от условий, в которых будет работать УЗО, можно подобрать типы:

  • АС – реагирует на внезапные или медленно нарастающие изменения переменного дифференциального синусоидального тока.
  • А – срабатывает при внезапном повышении или медленном возрастании параметров переменного синусоидального и пульсирующего постоянного дифференциальных токов.
  • В – отключается при изменениях переменного, выпрямленного, постоянного тока.
  • S и G – селективные приборы, оснащенные режимом выдержки времени выключения.

Модели с электромеханическим управлением не привязываются к напряжению питания. Сигналом для них является дифференциальный ток. Электронные варианты запитываются от электролинии либо иного источника.

По количеству полюсов

В зависимости от особенностей электросети можно подобрать УЗО:

  • 2Р, или двухполюсные. Подходят для однофазной линии. Оснащаются 4-мя парными клеммами с каждой стороны для подкидывания на нейтраль и фазу.
  • 4Р, или четырехполюсные. Подходят для трехфазной и однофазной сетей. На каждой стороне аппарата имеется 3 клеммы для фаз и одна – для подсоединения нейтрали.

По номинальному току

Показатель должен равняться или быть больше, чем общий номинал выключателей для групп. Для бытового применения подходят модификации на 6000 А, но при наличии нового дома и трансформаторной станции вблизи на вводе ставятся УЗО на 10 кА.

По дифференциальному току

Оптимальным для защиты человека и животных будут аппараты, срабатывание которых происходит при дифференциальном токе в 30 мА. Выключатели, срабатывающие при токах от 100 мА, используются с противопожарными целями – они полностью обесточат линию.

Монтаж устройств осуществляется на стене, на дин-рейке. Существуют приборы, имеющие конструкцию переносок, адаптеров, розеток.

Как отключить водонагреватель

Нагреватель – это устройство, которое делает холодную воду горячей, используя жидкое, твёрдое или газообразное топливо и подаёт её непосредственно к потребителю. Инструкция, прилагаемая к агрегату, всегда содержит подробное описание процедуры подключения, а процесс отключения бойлера приходится проводить самостоятельно. Далее будут более подробно рассмотрены действия, которые необходимо предпринять для правильного отключения нагревателя.

На время

Случаются обстоятельства, когда необходимо отключить бойлер на определённый период:

  • запуск горячего водоснабжения;
  • длительный отпуск;
  • техническая поломка;
  • на ночь для сбережения электроэнергии.

Поломки УЗО водонагревателя и способы их устранения

Некоторые производители водонагревателей комплектуют свои устройства УЗО – маленьким блочком, подключаемым в разрыв сетевого шнура (чаще всего). К сожалению, эти устройства иногда выходят из строя. О том, зачем нужно УЗО, какое устройство УЗО и чем можно заменить штатное УЗО водонагревателя и пойдет речь в нашей статье.

Принцип работы УЗО и назначение УЗО (принцип УЗО)

УЗО (устройство защитного отключения) предназначено для автоматического отключения электрического прибора от сети после превышения дифференциальным током определенного значения. УЗО нужно отличать от устройства защиты от сверхтоков (всем известного автоматического предохранителя). Автомат отключает устройство при коротком замыкании (появления сверхтока), а УЗО отключает устройство при появлении утечки токов на корпусе (нетоковедущих частей) и на электрокабелях (токоведущих частях) водонагревателя. Также существует устройство, сочетающее в себе обыкновенный автомат и УЗО. Такое устройство называют диффавтомат.

Принцип работы устройства защитного отключения очень прост. Устройство сравнивает входящий на него ток с исходящим от него током. И если в силу утечек разница составит 30 миллиампер, УЗО автоматически разомкнет цепь. Таким образом, УЗО предохраняет человека от возможного поражения электрическим током к корпусу электрического водонагревателя. Обычно ток отсечки УЗО водонагревателя стандартный – 30 мА.

Причины срабатывания УЗО водонагревателя

УЗО водонагревателя, как и любое другое УЗО, может срабатывать в следующих случаях:

— соприкосновения людей к частям или корпусу электроприборов, оказавшихся нештатно под током.

— при контакте человека с «землей»

— при повреждении изоляции и при контактах токоведущих частей и корпуса

— при замене заземляющего и нулевого проводников

— при замене нулевого и фазного проводников и последующем прикосновении людей к оказавшимся под током частями электроприборов одновременно с прикосновением с «землей»

— при обрыве нуля (нулевого проводника) и последующем соприкасании человека с токоведущими частыми и «землей» одновременно.

Поломки УЗО и причины частого срабатывания УЗО

Во время эксплуатации водонагревателя с УЗО многие пользователи этих приборов жалуются на частое срабатывание УЗО. В чем могут быть причины срабатывания УЗО:

— неисправность самого устройства. В водонагревателях китайского производства (Термекс, Поларис) применяются китайские УЗО невнятного качества, которые часто ломаются.

— как видно из предыдущего абзаца, причиной срабатывания УЗО является замещение нулевого и заземляющего проводников. В наших условиях очень часто вместо заземления используют т.н. зануление – квазизаземление. Под занулением подразумевается соединение нулевого и заземляющего проводников. Этот способ можно считать заземлением. Но, к сожалению, УЗО не понимает неправильные зануления, и отключает электроприбор.

Как отремонтировать УЗО

УЗО – сложный электронный прибор, отремонтировать который может при наличии запчастей квалифицированный инженер-электронщик. Чаще всего УЗО не ремонтируется, а меняется. Кстати, проверять УЗО нужно раз в месяц, для этого на корпусе имеется кнопка искусственной генерации утечки. УЗО лучше менять на штатное устройство водонагревателя. Но при отсутствии подобного устройства можно использовать стандартное УЗО или диффавтомат под ДИН-рейку. В случае частого срабатывания УЗО из-за наличия зануления вместо заземления нужно либо обустроить нормальное заземление, либо отключить УЗО.

Админ сайта Водонагреватель.ру оказывает услуги по ремонту бойлеров в Одессе. Звоните по указанному в баннере телефону.

Проверка исправности оборудования

Для того чтобы проверить насколько исправно работает водонагревающее устройство после перерыва в эксплуатации, необходимо зафиксировать начальные температурные показатели на приборе и сравнить их с температурой спустя 15-20 минут после включения. Если температура повышается, значит вода нагревается и бойлер работает исправно.

Перейдите в каталогдля просмотра всех водонагревателейВ каталог

После включения водонагревающего оборудования также нужно проверить трубы на отсутствие утечек. Они случаются из-за того, что прокладки в трубах не всегда выдерживают давление воды в водонагревателе, которое обычно на порядок выше, чем в стояке.

Если при включении водонагревающего оборудования, которое до этого на протяжении длительного времени не было в эксплуатации, у вас выбило пробки, повторите попытку запуска. Повторное отключение автомата запуска требует консультации специалиста.

Инструкция по первому запуску бойлера

Бойлер установлен

Проводились монтажные работы специалистами или владельцем, неважно. В любом случае нужно проверить работу системы

Для этого, следуя приведенным советам, нужно произвести первый запуск нагревателя.

Начинаем с проверки правильности подключения систем, которые отвечают за подогрев воды. Верность, надежность соединения проводов фазы и нуля, наличие заземления. Следует проверить и работоспособность автоматического выключателя. Для этого используется прибор – тестер или специальная отвертка электрика.
Следом идет поиск протечек в системе. Нелишним будет контроль подсоединения подводных труб. Наличие и диагностика работы обратного клапана.
Запуск воды в бойлер

Внимание, правильная последовательность действий при первом и последующих запусках системы будет описана в следующем разделе.
Повторный поиск протечек воды в местах монтажа труб.
Диагностика работы нагревателя. Включение аппарата нажатием кнопки питания.
Фиксация начальных показателей датчика температуры.
Повторная проверка, спустя 15 минут

Рост показателей свидетельствует о правильном подключении нагревательных элементов.

Изучите рекомендации как подключить бойлер к водопроводу, соблюдайте правила безопасности.

Как сделать бойлер косвенного нагрева своими руками читайте .

Как слить воду с бойлера: советы рекомендации, пошаговая инструкция в нашей статье.

Почему водонагреватель выбивает УЗО — какой аппарат поставить

Устанавливая в квартире или доме электробойлер, нужно позаботиться о безопасном подключении. Поскольку он обладает большой мощностью, обязательно нужно поставить УЗО на водонагреватель. Это устройство защищает от сгорания при скачках напряжения в сети.

Как проверить УЗО на срабатывание

Специалисты рекомендуют раз в месяц проверять, как отключается автомат, чтобы своевременно избежать аварии. Сделать это несложно самостоятельно: достаточно нажать кнопку «Тест», которая находится на корпусе. В этот момент произойдет инсценировка утечки тока, и прибор отключится (при исправной работе).

Если защита не срабатывает, нужно произвести ее замену. Как это сделать, мы расскажем ниже.

Почему выбивает УЗО

Почему вырубает автомат в нагревателях «Термекс», «Аристон»? На это могут быть свои причины:

Пробита изоляция ТЭНа. При образовании накипи или износе изоляция нагревателя повредилась. Спираль внутри корпуса контактирует с водой, что приводит к отключению системы. Понять это можно по тому, что вода из смесителя начинает бить током. Визуальный осмотр ТЭНа поможет определить и устранить проблему.

  • Утечка тока. Повреждена проводка. Возможно, произошло повреждение изоляции. В это время на оголенный провод подается питание, поэтому при включении может выбивать пробки и защиту. Нужно полностью осмотреть проводку и заменить поврежденные элементы.
  • Большая нагрузка. Бойлер — мощная техника. Если одновременно подключить несколько приборов (плиту, утюг, фен), тогда может сработать защита от перегрузки. Поэтому позаботьтесь, чтобы во время работы нагревателя другие приборы не включались. Либо выберите УЗО, рассчитанное на большую мощность, которое не будщет выбивать при нагрузке.
  • Неисправность устройства отключения. Причины: изделие собрано из некачественных деталей или указанная мощность не соответствует заявленной. В таком случае контакт может пробивать на пластину и нагревать ее. В результате срабатывает защита.
  • Причина, почему срабатывает УЗО, может быть в неверном подключении.
  • Дифавтомат размещен неправильно.
  • Бойлер пробивает на корпус. Внутри нарушена проводка: оголенная часть провода касается корпуса и держит его в напряжении. Пользователь может ощутить небольшой разряд. Из-за утечки тока выбивает автомат. Нужно заменить проводку, изолировать повреждение не рекомендуется.

Нельзя устанавливать мощный прибор без заземления.

Выше мы писали, как проверить УЗО. Теперь расскажем, как его заменить при поломке.

Как поставить новую защиту

В качестве новой защиты можно использовать дифавтомат. Аппарат уже включает в себя устройство защитного отключения. Он не допускает перегруза и сгорания электроприбора. Что лучше выбрать? Давайте сравним:

Устройство защиты предохраняет от поражения электрическим током методом сравнения фазы и нуля. Как только их показатели превышают норму, оно срабатывает.

Выбирайте проверенных производителей. Учитывайте, что сила тока должна несколько превышать значение техники.

УЗО подключается только в паре с автоматом. Однако при его срабатывании вы сразу знаете, в чем причина проблемы. Если у вас место ограничено, тогда лучше отдать предпочтение дифавтомату. Но при его отключении в поисках причин придется покопаться.

  • Если брать дифференциальный прибор, то он сразу подсоединяется к фазе и нулю. Тогда как устройство отключения нуждается к подключению фазы на автомат, а затем на выход.
  • Срок службы зависит от фирмы и качества изготовления. Но при поломке устройство защиты заменить проще, чем дифференциальное.

Для бойлера «Термекс» и «Аристон» мощностью 2 кВт выбирайте дифавтомат на 16 А, а УЗО на 20 А.

Подключение возможно двумя способами:

  • Устройство небольшой мощности подключается к розетке. Она должна быть влагостойкой и заземленной, особенно если установка проходит в ванной комнате. Если мощность не будет соответствовать, розетка начнет греться и искрить.
  • Через электрощиток. Для соединения используется медный кабель. Включение происходит с помощью автомата.

Лучше всего подключать водонагреватель к сети с наименьшим количеством соединений. Выбирайте проверенные и качественные изделия, которые надежно защитят вашу технику.

Вам помогла статья?

Да Нет

Самостоятельное заземление водонагревателя

Когда речь идет о безопасности — надежнее выполнить работы самостоятельно. Причем в зависимости от места установки бойлера, способы обеспечения безопасности немного отличаются.

Как заземлить водонагреватель на даче или в частном доме? Вне зависимости от того, оборудовано помещение штатной шиной «земли», или нет, подключить ее к электроприбору не составит труда. Грунт находится под ногами в буквальном смысле. Вам необходимо выбрать во дворе место, где в будущем не будут проводиться земляные работы, и установить контур заземления. Выкопать по контуру треугольник со стороной 1 метр, забить по углам стальные трубы (профили уголки) и соединить их между собой с помощью сварки. Получится самое настоящее защитное заземление, которое вы используете не только для защиты от бойлера, но и для всего жилища. Схематично это выглядит так: Далее заводим проводник в дом, организуем щиток с клеммной колодкой для заземления электроприборов. В первую очередь тянем провод к розетке, в которую будет подключаться нагреватель. Если на корпусе есть отдельный контакт для «земли» — подключаем и его. Кроме того, бойлер должен быть подключен через УЗО. После устройства защитного отключения, монтируется обыкновенный автомат, с током срабатывания меньшим, чем вводной автомат на входе в дом. Как работает заземление на водонагреватель, если сделать его самостоятельно? Когда фаза будет иметь контакт с корпусом, то через защитную «землю» произойдет фактическое короткое замыкание. Сработает автомат, и разъединит фазный провод. Если напряжения на корпусе недостаточно для срабатывания защиты, а вы находитесь в душевой кабинке, сопротивление по линии бойлер — вода — ваше тело, существенно выше, чем по контуру заземления. Вы ничего не почувствуете, поражения электротоком не произойдет. В данном случае сработает УЗО, реагирующее на утечку тока через корпус. Как заземлить водонагреватель в квартире, если штатной «земли» нет? Есть два способа, легальный и нелегальный. Правильный способ — организовать от вашей квартиры до ближайшего палисадника у подъезда прочную шину из арматуры. В земле построить настоящий контур заземления, и соединить эту конструкцию с вашим бойлером. На деле, такое решение возможно не всегда. Способ полулегальный противоречит ПУЭ, но по крайней мере делает эксплуатацию бойлера более безопасной. Необходимо найти в квартире шахту прохождения магистрального водовода горячего водоснабжения. Затем убедиться в том, что эта труба вся стальная (как правило, это так), и она закопана в землю. На таких трубах есть перемычки для крепления за стену. Именно на этой полоске металла можно организовать контактную площадку. Подключив туда корпус бойлера, вы фактически полноценно его заземлите. Если такой возможности нет — необходимо зачистить участок трубы от краски, и прикрутить контактный зажим

Однако при такой организации «земли» следует придерживаться важного правила: Когда бойлер греется — вы им не пользуетесь. После нагрева отсоединяете его от питания (автоматом, или выдернув из розетки), и можно лезть в ванну

Если и такой способ невозможен — откажитесь от установки бойлера. Водонагреватель включать без заземления недопустимо!

Это интересно: Зануление бойлера в квартире, если нет заземления: освещаем детально

Способы устранения неисправности

Начнем с проверки дифавтомата или УЗО. Не реже 1 раза в месяц нужно нажимать кнопку «тест» для создания условий утечки тока и проверки его срабатывания. При отсутствии срабатывания защитного автомата во время проверки, его необходимо заменить.

К сожалению, некачественные изделия попадают на потребительский рынок и УЗО не является исключением из правил. Бывают случаи, когда на нем появляется почернение, при его встряске ощутимо слышно отсоединение внутренностей, не горит индикатор (обычно «зеленый» горит при выключенном состоянии, а «красный» — при включенном). Нужно визуально осмотреть прибор, можно разобрать. Если внутри есть обгоревшие элементы, то не стоит пытаться его сделать, скорее всего эксплуатация происходила с повышенной нагрузкой.

Обгоревшие элементы на УЗО

При отсутствии внешних повреждений автомата и срабатывании во время тестирования, нужно проверить качество соединения в клеммах электрощита, отсутствие наличия влаги на аппарате и внутри него, проверить степень его нагрева в рабочем положении.

Замена устройства защитного отключения

При подборе нового изделия покупателю необходимо ориентироваться на основные характеристики:

  • Напряжение: 220 В (если у вас сеть однофазная), 380 В (при трехфазной сети). По внешнему виду они отличаются, имея по 2 и 4 разъема в верхней и нижней частях соответственно.
  • Номинальный нагрузочный ток необходимо рассчитать либо на все электроприборы, находящиеся в квартире (если УЗО одно на входной проводке), или на максимальную нагрузку водонагревателя (устройство для бойлера). Обычно покупается изделие с немного большим нагрузочным током – от 16 до 100 А. Устанавливая в квартире, ориентируетесь на ток до 30А.

Индивидуальное УЗО для водонагревателя

Важным моментом является ток утечки, при котором срабатывает автомат. Выпускается линейка от 6 до 500 мА. В качественных бойлерах, производитель может указывать токи утечки (например, 2 мА), тогда отдельное УЗО для нагревателя выбирается на 10 мА. Для общего устройства в квартире достаточно будет 30мА. Старая проводка может стать показателем больших утечек, поэтому этот фактор нужно учитывать.

Последняя характеристика, которую надлежит учитывать – от какого вида электричества защищает данное устройство. Для квартиры либо небольшого дома покупают изделия вида АС (защита при утечках переменного тока) или А (защита при утечках переменного и пульсирующего постоянного тока).

Убедились, что автомат рабочий или заменили его на новый, но при он все равно срабатывает. Тогда переходим к следующему этапу.

Проверка водонагревателя

Прежде его нужно осмотреть нагреватель поверхностно – шнур питания, механические повреждения. При не обнаружении таковых, нужно разобрать бойлер с нижней стороны, где находятся патрубки и электронная начинка.

Проверка водонагревателя

Отсоединяем заземление на бойлере и подключаем через УЗО. В данном случае оно не будет срабатывать при утечке тока на корпус нагревателя. Теперь индикатором напряжения проверяем выступающие части агрегата (патрубки и сам корпус). Обычно при поврежденном Тэне, утечки обнаруживаются по всему корпусу. У кого есть мультиметр, можно померять напряжение между местом где обнаружена утечка и заземляющим проводом.

При обнаружении утечек на корпус, отключаем питание бойлера, отсоединяем клеммные зажимы от одного нагревательного элемента или двух (в некоторых конструкциях водонагревателей). Для обнаружения в каком из двух Тэнов происходит утечка, замеряем сопротивление между нагревательным элементом и его корпусом. Там, где сопротивление стремится к бесконечности, нагревательный элемент не поврежден. В неисправном Тэне, сопротивление будет иметь конечную величину (около 450 кОм).

Неисправный элемент нужно заменить. Снимаем фланец и вынимаем его из гнезда. Покупаем новый, рассчитанный на такую же номинальную мощность (например, 700 Ватт), устанавливаем, подключаем заземление, пользуемся.

Замена неисправного элемента

Если с нагревательным элементом все в порядке, тщательно проверьте целостность проводов прозвонкой или измерением сопротивления между концами. Причиной могут быть поврежденная проводка.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
