Замена полотенцесушителя в ванной комнате: подключение и монтаж

Особенности электрических полотенцесушителей и их монтажа

Существует 2 способа подключения электрических сушилок к сети: через розетку или напрямую к распределительной коробке. Последний более безопасен для ванной комнаты. Но мастеру придется штробить стены, чтобы сделать правильную разводку.

Для монтажа устройства понадобятся:

  • сверла по кафелю;
  • рулетка;
  • строительный уровень;
  • маркер.

Этапы работ:

  1. На стене нужно разметить точки крепления прибора, проверить их уровнем, сделать отверстия и вставить в них дюбель-гвозди.
  2. По схеме в инструкции нужно собрать полотенцесушитель.
  3. Если монтаж осуществляется непосредственно к электропроводке, нужно подключить провода. Места соединения защищают термоусадочной пленкой.
  4. В финале нужно повесить полотенцесушитель на крепления и затянуть саморезы.

Нельзя вешать прибор вверх ногами, его работоспособность будет нарушена. После монтажа нужно подать электричество и проверить, начался ли нагрев.

Использование байпаса в схеме подключения

Байпас значительно облегчит процесс ремонта полотенцесушителя, при его наличии стояк отключать не потрбуется. Эта деталь размещается перед входом и выходом конструкции и способствует движению воды в любых условиях.  Приспособление представляет собой трубу, по которой циркулирует вода. Устройство байпаса фиксируют на место змеевика с использованием 2-ух тройников, также потребуется труба со сгоном.

На байпасе фиксируют три вентиля: 2 – для подключения к сушителю, 1 – для остановки поступления воды.

В установке байпаса и кранов нет необходимости, но эта система значительно облегчит и обезопасит процесс ремонта сушителя. На байпасе запрещается устанавливать краны, это приведет к снижению напора, вода из крана будет течь недостаточно горячая.

Установка перемычки (байпаса) и шаровых кранов

Перемычка – это Ваша палочка–выручалочка для непредвиденных ситуаций. Ее установка не обязательна, но крайне желательна.

Представьте себе, что в местах соединения полотенцесушителя появилась течь, которая с каждой минутой становится все интенсивней. Звонить в аварийную службу и ждать не меньше часа их приезда? Или Вам понадобилось заменить полотенцесушитель. Опять бежать в Управляющую Компанию и ждать, когда отключат в стояке горячую воду?

Чтобы не зависеть от таких ситуаций и устанавливают перемычку. Она представляет собой обыкновенную (в нашем случае полипропиленовую) трубу. Для ее установки на концы полотенцесушителя монтируют шаровые краны, которые при необходимости перекрывают поток воды через него. С установленной перемычкой циркуляция воды в стояке не прекращается даже в случае отключения полотенцесушителя.

Для удаления воздуха из системы рекомендуется устанавливать дополнительный шаровой кран в саму перемычку. Это поможет обеспечить беспрепятственную циркуляцию горячей воды в полотенцесушителе.

Пошаговая инструкция

Сначала нужно уточнить вид заменяемого устройства и тип его подключения. По способу подключения сушилки бывают водяные и электрические, а по конструкции — это панельные приборы в виде «змеевика» или «лесенки». При замене полотенцесушителя в ванной своими руками лучше менять его на аналогичную или похожую модель.

Водяные устройства подключают к трубам горячего водоснабжения или к системе отопления. Первый способ предпочтительней, потому что змеевик будет теплым всегда, когда есть горячая вода. Во втором случае он будет греться только в отопительный период.

Преимуществом электрического полотенцесушителя является независимость от энергосистем. Он работоспособен круглый год, и его можно устанавливать в любое место.

Подготовка к замене полотенцесушителя

Из числа устройств, предлагаемых торговой сетью, приобретем сушилку и монтажные элементы с учетом способа установки, диаметра подключаемых труб и поставленных задач. Заранее осмотрим заменяемую конструкцию и выясним способ ее подключения к коммуникациям. Измерим расстояние между вводом и выводом воды. Лучше всего, если у нового полотенцесушителя этот промежуток такой же, как у предыдущего. Иначе придется менять конструкцию сушилки и покупать дополнительные фитинги.

Сушилка может подсоединяться параллельно или последовательно по отношению к трубам стояка. Если она разрывает струю воды, то для замены нужно вызвать сантехника ЖЭУ и временно отключить стояк от системы ГВС. Делать это имеет право только представитель эксплуатирующей организации.

Установка полотенцесушителя параллельно снабжающей трубе с устройством перемычки не нарушает циркуляцию воды в стояке. В таком случае достаточно отсоединить сушилку от системы ГВС, перекрыв краны и направив поток воды в стояк.

Имеет значение чистовая отделка места подсоединения. Оно может происходить в штробе (более сложный вариант), либо снаружи. Возможно, для этого необходимо приобрести нужные средства, например, гипсокартон или плитку для маскировки места соединения.

Несовпадение диаметров легко решается. Для соединения таких труб применяют переходники.

Т.о., для решения задачи по замене полотенцесушителя в ванной своими руками необходимо предварительно выполнить следующее:

  • приобрести полотенцесушитель нужной конструкции;
  • собрать необходимые инструменты;
  • продумать и начертить схему монтажа и чистовой отделки;
  • подготовить материалы и комплектующие.

Демонтаж старой установки

Отрезая резьбу, нужно оставить отводы для возможности подсоединения к ним нового прибора. Место разреза должно быть расположено строго вертикально. Для этого используем строительный уровень. На оставленных концах труб сделаем небольшие фаски под углом 45°. Это позволит легче нарезать резьбу.

Старые крепления полотенцесушителя тоже обрежем болгаркой.

Подключение нового оборудования

Плашкой (леркой) нарезаем резьбу на сохраненных отводах, предварительно смазав их машинным маслом

Делать это следует осторожно, постепенно проворачивая лерку вполоборота, затем четверть оборота назад, и т.д. Наносим разметку в месте установки креплений полотенцесушителя, приложив его к стене

Перфоратором сверлим стену в намеченных точках. Для соединения элементов системы используют «американку», т.е. фитинг с накидной гайкой. Уплотнение производится льняной прядью или пастой Unipak. Все гайки затягиваем гаечным ключом.

Использование байпаса

Установка перемычки позволяет отключать прибор в автономном режиме. При выполнении ремонта из-за повреждения или неисправности сушилки для полотенец в стояке по-прежнему циркулирует теплоноситель через запасной канал — байпас. Разводка воды производится тройниками.

Между перемычкой и сушилкой устанавливают шаровый кран. На втором выходном конце ставят кран Маевского для спуска воздуха.

Как проверить качество подключения

После монтажа устройства для проверки герметичности соединений в него постепенно подают воду. Это надо делать медленно, чтобы избежать гидроудара.

Нижняя схема

Полотенцесушитель, подключенный с помощью расположенной снизу подводки, смотрится интересно и эстетично. Правда, эффективность его работы немного ниже, чем при других вариантах соединения. Тем не менее, этот вариант довольно популярен. Существует несколько рабочих схем подключения такой модели:

  • с прямым байпасом. Непременным условием является установка на одну из вертикалей крана Маевского. Как правило, он входит в комплектацию оборудования. Спускные краны необходимы для того, чтобы была возможность избавиться от наличия воздуха в системе после случаев отключения водоснабжения. Чтобы эти детали не нарушали своим видом внешний облик помещения, их обычно маскируют с помощью специального декоративного колпачка,
  • с удлиненной вертикальной нижней подводкой. Такая схема практически не отличается от предыдущей. Она необходима для тех случаев, когда нужно расположить горизонтальные трубы подводки как можно ниже к полу,
  • с зауженным байпасом. При этом верхний отвод должен иметь небольшой подъем по направлению к полотенцесушителю, этот показатель должен составлять от 5 до 20 миллиметров на каждый метр трубы,
  • со смещенным байпасом. При этом его диаметр должен быть равен диаметру стояка.

Правила и порядок работы по подключению полотенцесушителя

Установка устройства в отопительный контур осуществляется посредством врезки трубопровода. Перед монтажными работами проводится отключение подачи воды и слив теплоносителя с системы.

Подключение водяной сушки для полотенец осуществляется в такой последовательности:

  • определяется метро расположения устройства, проводятся соответствующие замеры;
  • на концах трубопровода нарезается резьба;
  • осуществляется сборка байпаса, на трубе фиксируются тройники и запорный вентиль;
  • для обеспечения полной герметичности соединений используется пакля или специальная нить;
  • на отводы устанавливаются шаровые запорные клапаны, к которым подключаются вводы устройства.

Подсоединенные к полотенцесушителя вентили оставляются в открытом положении, а запорный механизм на байпасе перекрывается. После подключения сушки необходимо наполнить систему водой и под давлением проверить стыки на отсутствие утечек.

Нарезание резьбы и крепление труб

Для соединения со стояком на оставленные части трубы необходимо нарезать резьбу. Наиболее удобно пользоваться леркой, установленной на трещотке с длинной ручкой. На трубу предварительно нужно нанести любую смазку

Важно следить, чтобы лерка зашла ровно

Какие трубы лучше использовать?

  • Для подвода воды к полотенцесушителю удобнее воспользоваться армированными пластиковыми трубами. Паяльник для их сварки покупать необязательно, можно взять у знакомых или напрокат
  • Можно использовать стальные трубы, но их соединение потребует довольно сложных сварочных работ. Весят они много и подвержены коррозии.
  • Медные трубы не ржавеют, но соединять их придется при помощи пайки, да и стоят они немало.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как рассчитать плитку в ванную: сколько кафеля покупать?

На полученную резьбу на трубах накручиваются фитинги. Для уплотнения используют льняную паклю и пасту Unipak. Встречаются рекомендации использовать водостойкие герметики, но тогда соединение получится неразборным.

Монтаж полипропиленовых труб несложен. Для их соединения используются различные фитинги, уголки и муфты. К сварочному паяльнику прилагается инструкция, где подробно расписан весь процесс спайки труб. Есть несколько важных моментов:

  1. При спайке пластиковых труб категорически запрещается их проворачивать.
  2. Для герметизации полипропиленовых труб использовать паклю не рекомендуется.
  3. Подводка должна быть смонтирована таким образом, чтобы обеспечить полотенцесушителю отступ от стены не менее 35 мм. При диаметре змеевика, превышающем 23 мм, отступ увеличивается до 50 мм.
  4. Затяжку пластиковых фитингов следует производить специальными ремешковыми ключами, использование газовых может привести к порче соединительного элемента.
  5. В систему обязательно надо вмонтировать кран Маевского для стравливания воздуха.
  6. Отсекающие краны на трубах должны быть надежными.
  7. При монтаже лучше использовать «американки» (фитинги, позволяющие соединить элементы системы путем закручивания накидной гайки), чтобы потом была возможность без проблем разобрать всю систему при необходимости.

Грамотная подготовка – залог успеха

Демонтаж полотенцесушителя требует предварительной подготовки. Прежде всего, необходимо согласовать свои действия с учреждением, отвечающим за водоснабжение. Затем приступают к приобретению инструментов и материалов.

Непосредственно перед началом работы потребуется:

  • перекрыть поступление горячей воды;
  • в подвале найти кран, действующий на обратку и выпустить воду;
  • снять старую конструкцию, открутив гайки или срезав ее болгаркой.

Для работы нужно приготовить специальные инструменты:

  • сварочный аппарат;
  • оборудование для резки труб;
  • кусачки;
  • фитинги;
  • фиксирующие элементы;
  • шаровые краны.

Перед началом установки следует произвести грамотные расчеты. Новый полотенцесушитель должен располагаться на расстоянии 35 см от стены при диаметре 23 см, если диаметр превышает эти параметры, то нужно предусмотреть отступ, равный 50 см. От стояка горячего водоснабжения конструкция должна отстоять на 2 метра. Карандашом на стене делают отметки в тех местах, где будут сделаны отверстия для крепления. Отверстия для системы делают с помощью дрели, затем в них вставляют  пластиковые дюбели.

Приступая к работе, нужно трезво оценить свои возможности, произвести расчет мощности системы. Ошибки могут привести к серьезным последствиям. Если планируется заменить все конструкцию своими руками, требуется иметь необходимое оборудование, и главное, уметь им пользоваться. Правильно установить систему помогут советы специалистов.

Если в планах перенос полотенцесушителя в сторону по отношению к стояку горячей воды, потребуется разрешение, которое получают в ЖЭКе. Чем дальше разместится конструкция, тем ниже будет напор воды во всем доме.

Разновидности устройства и принцип их работы

Можно выделить три типа полотенцесушителей:

Водяные. Принцип работы этих обогревателей ничем не отличается от традиционной батареи отопления: горячий теплоноситель циркулирует по трубопроводу, отдавая свое тепло ванной комнате. К достоинствам водяного полотенцесушителя можно отнести следующие моменты:

  • Нет необходимости подключения к электрической сети, экономия на коммунальных расходах;
  • Отсутствие потребности в установке специальных розеток и заземления;
  • Как следствие — сведение всех рисков к минимуму.

Недостаток, по сути, один — прибор не функционирует, если в трубопроводе отсутствует горячая вода или прибор не подключен к стояку теплоснабжения.

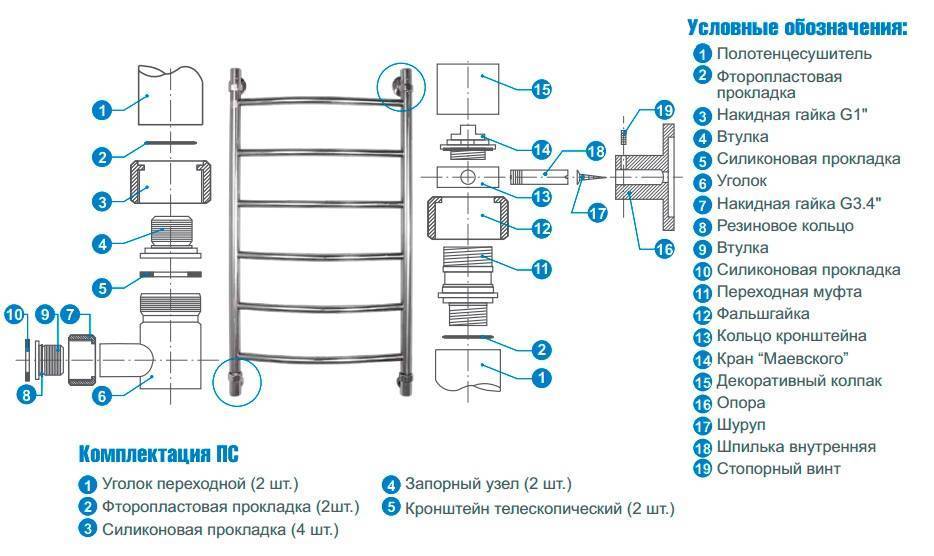

Схема устройства водяного полотенцесушителя и его составляющие

Электрические. Принцип работы в данном случае заключается в подключении прибора к электрической сети. При поступлении на ТЭН электроэнергии, жидкий теплоноситель будет разогреваться до нужной температуры и обеспечивать теплом помещение. Также возможен вариант без участия жидкости, если по трубопроводу проложен кабель. Этот тип полотенцесушителей обязательно оснащается системой регулирования показателей тока и температуры жидкого теплоносителя. К его достоинствам можно отнести следующие моменты:

  • Установка не зависит от централизованной системы теплоснабжения;
  • Простота монтажа;
  • Наличие системы регулирования позволяет экономить коммунальные расходы.

Недостатком устройства можно считать высокое потребление энергоресурса при максимальном режиме сушки.

Комбинированные. Данный тип полотенцесушителя является гибридом предыдущих двух вариантов и сочетает в себе их лучшие качества. Единственным минусом является несколько большая стоимость отопительного прибора.

Подготовка к замене

Чтобы установить новое устройство, нужно снять старое и подготовить стену и трубы горячего водоснабжения к монтажу. Даже если установку выполняют мастера, эти работы проще сделать самостоятельно.

Инструменты и материалы

Чтобы заменить полотенцесушитель, потребуется:

  • шаровые краны – обычные или с накидной гайкой;
  • полипропиленовые трубы;
  • паяльник и нож для резки пластика;
  • болгарка с диском по металлу – нужна, если полотенцесушитель приварен;
  • силиконовые прокладки;
  • переходные уголки;
  • запорные механизмы;
  • кронштейны – лучше телескопические;
  • кран Маевского.

Если трубы ГВС железные, нужны переходники, способные соединить элементы из разного материала.

Демонтаж старого полотенцесушителя

Если змеевик приварен к трубам, придется его спиливать болгаркой

Снять полотенцесушитель можно только после получения разрешения от домоуправления. Если установлена электрическая модель, она просто отключается.

Инструкция следующая:

  1. Отключают подачу воды.
  2. Если змеевик не составляет с ГВС одно целое, его откручивают. Если резьбовые соединения прикипели, сначала обрабатывают места соединений солидолом или растворителем, простукивают, потом снимают.
  3. Если устройство приварено к стояку, его разрезают болгаркой с учетом того, что на трубе должно остаться место для нанесения новой нарезки.
  4. Устройство снимают с кронштейнов. Если у новой модели габариты и конфигурация другая, кронштейны тоже снимают и ставят новые.

Монтаж полотенцесушителя

Рассмотрим вариант изделия, где требуются четыре точки крепления в виде кронштейнов с заглушкой:

Первым делом необходимо выполнить разметку на поверхности стены. Для этого прибор прикладывается к ней в том месте, где ранее была установлена оптимальная высота, и отмечается по верхней точке крепления.
Затем посредством строительного уровня от этой метки проводятся перпендикулярные линии. После чего прибор снова прикладывается к стене в точке верхнего крепления и, по уже установленным линиям, отмечаются остальные точки (в том числе недостающая — четвертая, которая образует вместе со всеми равнобедренный прямоугольник). Рекомендуется несколько раз себя перепроверить, чтобы метки совпадали с контурами устройства.
Когда все сомнения в точности расчетов будут устранены, можно приступать к сверлению отверстий для крепежных элементов (таковыми обычно являются дюбели)

Важно правильно подобрать бур со сверлом, чтобы не пострадала готовая отделка при этом.
Когда всё будет готово, можно приступать к установке полотенцесушителя.

Различные варианты возможного подключения комбинированного полотенцесушителя к коммуникациям

Технология подключения

После отключения подачи водоснабжения работы по установке полотенцесушителя выполняются поэтапно.

Демонтаж старой конструкции и слив воды из стояка.
Разметка для установки кронштейнов и монтажа нового изделия с учетом габаритных размеров полотенцесушителя. При этом необходимо учитывать, что подвод воды к полотенцесушителю должен осуществляться под небольшим углом. Наклон трубопровода – примерно 5 мм на всю длину. При решении вопроса, как правильно установить полотенцесушитель в ванной, следует помнить, что вода в конструкции должна двигаться по направлению сверху вниз. Хотя надо отметить, что существуют модели змеевиков с нижним подключением.

На отмеченные точки монтируются кронштейны, на которых впоследствии будет крепиться полотенцесушитель. Установка без использования кронштейнов не рекомендуется, поскольку эти приспособления обеспечивают некоторую подвижность конструкции, что необходимо для компенсации температурных расширений

Важно также помнить, что существующие нормативы определяют диапазон допустимых значений расстояния от оштукатуренной или покрытой облицовочным материалом стены – 35 и 50 мм для труб диаметром до 23 и более 23 мм соответственно.
Монтируются подводящие трубы и обводной байпас с вентилями.
Участки полипропиленовых коммуникаций стыкуются при помощи паяльника. При монтаже металлических труб потребуется нарезание резьбы

Для соединения металлических и полипропиленовых участков используются специальные фитинги. Все резьбовые соединения герметизируются подмоткой.

Установка полотенцесушителя в ванной может считаться качественной, если при подключении водоснабжения все соединения остаются сухими.

Если выбрана комбинированная модель, то монтаж полотенцесушителя в ванной своими руками включает в себя также и подключение к электросети. Работы при этом выполняются по тем же правилам, что и установка электрических моделей.

Хотелось бы отметить, почему может быть интересна самостоятельная замена полотенцесушителя в ванной комнате — цена на проведение работ у различных компаний будет ориентировочно в размере 500 рублей за демонтаж и от 1200/4800 рублей за монтаж полотенцесушителя без байпаса и вместе с ним соответственно.

Почему не греется полотенцесушитель? Разбираем основные причины

Итак, змеевик установлен и все, казалось бы, в порядке, но он напрочь отказывается греться. Давайте выясним, почему это может происходить и что следует делать в том или ином случае.

  1. В магистрали нет горячей воды. Если магистраль тупикового типа (то есть жидкость движется только при открытом кране), то предпочтительнее использовать электрический змеевик.
  2. Устройство подключено к отопительной системе и не работает. Здесь все достаточно просто: змеевик греется лишь в период сезона отопления, а все остальное время он холодный. Здесь рекомендуется либо установить электрическое изделие, либо перенести уже наличествующее в систему подачи горячей воды.
  3. Образовались засоры и пробки. Это относится к полотенцесушителям, которые установлены уже давно и в какой-то момент вдруг перестали греться. Что делать? Перекройте кран, снимите змеевик и закройте трубы заглушками. Далее, используя ершик на мягкой проволоке, прочистите трубы. Чтобы убрать солевые отложения на стенках, слегка простучите их. В конце тщательно промойте оборудование под напором воды. При желании можете промыть его еще и раствором соляной кислоты, для чего нужно перевернуть изделие вверх ногами и заполнить его этим раствором. Спустя некоторое время опустошите его и промойте водой. Благодаря кислоте твердые осадки смягчатся. А если прочистка не помогла, то придется поменять полотенцесушитель.
  4. Образовалась воздушная пробка. Если в системе появился воздух, это может стать причиной того, что сушка не греется. Для стравливания воздуха можно использовать кран Маевского, который производится как с ручным, так и с автоматическим краном для спуска воздуха. После удаления воздуха жидкость начнет свободно перемещаться, и сушка быстро прогреется до требуемой температуры.
  5. Неправильный монтаж. Если не работает недавно установленный змеевик, то, возможно, причина кроется в слишком большом расстоянии между ним и стояком в ванной. Как результат – образуется чересчур большое сопротивление, а горячая жидкость туда попросту не попадает.

Старый трубопровод. Как известно, со временем трубы ГВС забиваются, в связи с чем давление падает, а сантехническое оборудование не работает должным образом. Чтобы прочистить трубопровод, нужно закрыть кран и перекрыть заглушкой спуск магистрали. Вторая заглушка закручивается на линии циркуляции. Кран открывается, а через спуск должна выйти вода со шламом. Наибольшие трудности зачастую возникают с вертикальными отрезками магистралей. Для очистки горизонтальных отрезков можно воспользоваться описанным выше способом. По окончании прочистки проверьте, на забит ли змеевик, после чего установите его на месте, уберите заглушки и откройте кран.

На этом все. Теперь вы знаете, как происходит установка полотенцесушителя в ванной своими руками. Удачи в работе!

Подключение питания

Комплектация прибора предусматривает следующие элементы:

  1. кабель питания с соответствующими выводами для подключения;
  2. система регулирования тока и жидкого теплоносителя (регулятор мощности с термостатом);
  3. коммутатор на корпусе агрегата для подключения кабеля заданного сечения

В любом случае, к устройству обязательно должна идти инструкция, не позволяющая ошибиться. Поскольку речь идет о напряжении и влажном помещении, то инстинкт самосохранения должен быть на первом месте.

Как было сказано уже ранее, влагостойкие розетки размещаются на третьем зональном участке, во избежание попадания губительных брызг. Кроме того, должно проводиться заземление, а линия питания защищаться с помощью устройства защитной блокировки. Если же было принято решение использовать розетку за пределами помещения, то, скорее всего, понадобится снова использовать бур со сверлом, чтобы появилась возможность проведения кабеля. Впоследствии отверстие герметично заделывается.

При подключении электрического или комбинированного полотенцесушителя важно тщательно изучить инструкцию

Чтобы подключить устройство на отдельную линию, из распределительного щитка к нему подводится провод, который затем скрывается в ПВХ-коробе. Быстрее всего с такими работами справляется бывалый электрик. Если же владельцу хочется доказать себе, что он тоже может — то ему следует тщательно проверить состояние проводки.

Перенос

Процесс переноса полотенцесушителя требует согласования с соответствующими муниципальными органами. Для этого необходимо прийти за официальным письменным разрешением в органы ЖЭКа

При обращении важно указать, на какое расстояние от стояка планируется перенести конструкцию

После выполнения всех работ и проверки работоспособности оборудования необходимо будет пригласить представителя ЖЭКа для контроля качества установки.

Конструктивные особенности водяного стояка

Жидкость по стояку подаётся под высоким давлением, поэтому оптимальным решением будет монтаж в летний период. Перед работами необходимо перекрывать воду и убедиться в том, что жидкость сошла со стояка перед началом работ.

В отдельных случаях применение пластиковых труб при переносе полотенцесушителя является невозможным, так как под весом конструкции трубы могут деформироваться. В этом случае инсталляция предполагает применение электросварки

Особое внимание стоит уделять контролю качества и герметичности соединений

Инсталляция прибора при перемещении

Монтаж непосредственно самого змеевика выполняется на резьбовые соединения. Это позволит при необходимости выполнить ремонт, обслуживание и замену оборудования в процессе дальнейшей эксплуатации. Каждая резьбовая точка соединения должна уплотняться специальной лентой, которая, расширяясь при нагревании, полностью исключает разгерметизацию, закрывая микропоры в металле.

Современный ремонт предусматривает скрытую инсталляцию труб. Все штробы, в которые закладываются элементы, впоследствии заделываются с помощью декоративной штукатурки или плитки. Снаружи остаётся только байпас и непосредственно змеевик. В новостройках панельного типа выполнение штроб в стенах может быть невозможным и для скрытия инсталляций применяется зашивание стен гипсокартоном.

Пошаговая установка водяного полотенцесушителя

Технология монтажа водяного полотенцесушителя своими руками одинакова для разных схем подключения. Поэтапный ход работ включает демонтаж изношенного прибора, подвод труб от стояка, установку кранов и крепление змеевика.

Подготовка инструментов и материалов

Комплект инструментов, необходимых для установки и замены полотенцесушителя, зависит от типа водопроводных труб в помещении. Для монтажа через полипропиленовые трубы понадобятся: шаровые краны; крепежные кронштейны; трубы из полипропилена; паяльник и нож для резки ПП-труб.

Стандартная комплектация полотенцесушителя включает:

  • переходные уголки;
  • силиконовые прокладки;
  • запорные узлы;
  • телескопические кронштейны;
  • кран «Маевского».

В системе желательно использовать компоненты из одного металла во избежание появления электролитической коррозии.

Все соединения уплотняются прокладками, резьбовые разъемные узлы уплотняются сантехнической подмоткой (+)

Демонтаж старого оборудования

Перед демонтажем устаревшего змеевика необходимо согласовать действия с домоуправляющей организацией. Отключение стояка от воды требует специального разрешения.

Последующие действия:

  1. Если сушка для полотенец не является единым целым с горячей магистралью, то резьбовые соединения надо просто открутить.
  2. Если прибор приварен к стояку, то его следует срезать болгаркой. Оставшейся части подвода трубы должно хватить для нарезки резьбы.
  3. Отслужившее устройство снять с кронштейнов.

Вырез в стояке по высоте должен превышать расстояние между патрубками нового прибора на длину муфт и сгонов, необходимых для врезки байпасной перемычки

Размер демонтируемого участка нужно определить с максимальной точностью. Лучше немного “не дорезать”, а после “примерки” прибора к месту установки подогнать по факту

Установка байпаса и шаровых кранов

Крепление змеевика можно выполнить и без монтажа байпаса, но специалисты рекомендуют заранее предусмотреть перемычку. На концах полотенцесушителя устанавливаются шаровые краны. При необходимости, подачу теплоносителя в прибор получится перекрыть, тогда как по стояку беспрепятственно будет циркулировать вода.

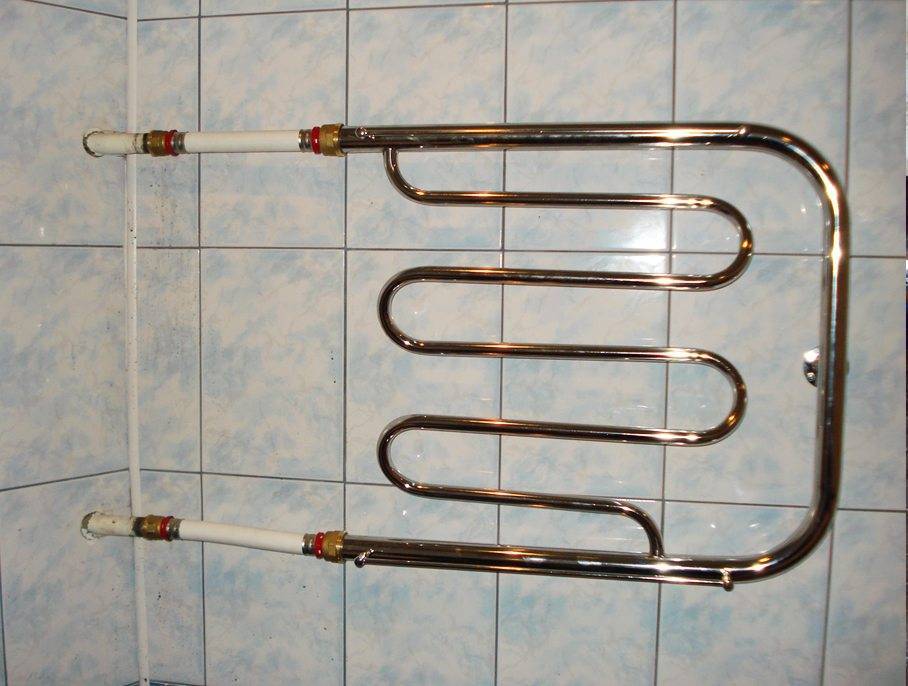

Врезка байпаса в стояк из ПП-трубы выполняется с помощью тройников и соединительных муфт (+)

Для установки кранов на отрезках труб нарезать новую резьбу, применяя плашку нужного диаметра. Если после демонтажа старого устройства резьба уцелела, то достаточно «прогнать» ее плашкой для улучшения соединения. На подготовленные трубы установить запорные краны.

Установка перемычки в стальной трубопровод осуществляется методом сварки. Диаметр байпаса равен сечению трубы стояка

Крепление змеевика полотенцесушителя

Порядок «навешивания» и подключения прибора следующий:

На стену нанести разметку под кронштейны – необходимо соблюдать горизонтальность размещения змеевика.
Подготовить отверстия и вставить в них дюбеля.
Кронштейны прикрутить к полотенцесушителю, приставить устройство к стене и зафиксировать шурупами

Важно придерживаться рекомендованной дистанции между радиатором и стеновой облицовкой.
Подсоединить агрегат к вентилям на перемычке посредством фитингов, соединения уплотнить льняной подмоткой.. Зависимо от типа подключения используются прямые или угловые резьбовые фитинги

Зависимо от типа подключения используются прямые или угловые резьбовые фитинги.

В завершении монтажа осмотреть герметичность стыков и плавно открыть краны для проверки работоспособности прибора. Никаких протеканий и капель быть не должно

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
