Этап №3. Установка внутреннего блока
На этом этапе шурупами к стене или потолку (в зависимости от типа кондиционера) крепятся кронштейны, на которые вешается внутренний блок. После этого вся конструкция проверяется на прочность, ведь нужно убедиться, не упадет ли блок при работе прямо на голову людям.
Внутренний блок не рекомендуют устанавливать рядом с источниками тепла, там, где часто работают инструменты с электромагнитными высокочастотными колебаниями, типа дрели или сверлильного станка. Последние при регулярной эксплуатации могут нарушить работу процессора сплит-системы. Монтаж кондиционера прямо над кроватью или рабочим местом – верный путь получить постоянную простуду или, того хуже, воспаление легких
Очень важно, чтобы напротив внутреннего блока было свободное пространство, около 3 метров и более. В противном случае охлажденный или нагретый воздух будет отражаться от стен, штор или любой другой преграды, возвращаться к кондиционеру, который «решит», что проделал работу, довел температуру в помещении до нужного уровня, и отключится
И, конечно же, внутренний блок должен висеть идеально ровно, чтобы конденсат не стекал на пол в комнате, а выходил наружу по дренажу.
После того, как внешний и внутренний блок соединены между собой, а в отверстие на наружной стене установлен «гидроизоляционный стакан», проводят вакуумацию коммуникаций. Многие монтажники пренебрегают этой процедурой, так как кондиционер может работать и без нее, но все же ее проведение прописано во всех инструкциях по установке, поэтому каждый вправе проконтролировать исполнение данного этапа. Процесс вакуумации состоит в том, что из соединяющих труб и теплообменника внутреннего блока откачивают весь воздух, так как холодильный контур должен работать только с фреоном, и там не должно быть воздуха. Кроме того, в воздухе находятся частицы влаги, которые в будущем могут навредить работе компрессора, а это самая дорогая деталь во всем устройстве. Весь процесс занимает около 50 минут, а в это время можно проверить герметичность с помощью манометров.
Развальцовка медных трубок
Переходим к этапу подготовки трубок.
Ошибка №5
Резать их разрешается только при помощи специального трубореза, никаких ножовок по металлу или болгарок!
При этом делая рез, необходимо держать конец медной трубы строго вниз, дабы исключить любое попадание стружки во внутрь.
Концы обрабатываются риммером.
Риммером действуйте осторожно, чтобы не зацарапать юбку. Качество вальцовки один из самых важных моментов в монтаже кондиционера
https://youtube.com/watch?v=lW7wjQICPOM%3F
Ошибка №6
Развальцовывание производится спец.инструментом с эксцентриком. Не забывайте перед этим этапом надеть на трубку соединительную гайку!
Ширина развальцовки должна быть такой, чтобы соединение в итоге свободно и беспрепятственно заходило в гайку.
Высота установки трубки в вальцовочный зажим строго регламентируется.
Самый простой и проверенный дедовский способ определить качество вальцовки, по крайней мере на первоначальном этапе – это увидеть свое отражение в “юбке”.
Развальцовку трубок наружного блока придется делать на улице на весу. Иначе магистраль просто не пролезет сквозь отверстие.
Ошибка №7
Обратите внимание – если монтаж происходит не в жаркий теплый денек, то занося медные трубки с улицы домой, закрывайте их концы и обязательно выжидайте время, чтобы медь достигла комнатной температуры.
Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям.
Первый этап установки устройства
Перед началом монтажных работ нужно определиться, где установить сплит систему. Для определения самого оптимального места, стоит учесть некоторые факторы.
- Ни в коем случае нельзя устанавливать внутренний блок системы там, где циркуляция воздуха ограничена. Это возможно из-за близко расположенных шкафов, занавесок или перегородок.
- Расстояние между оборудованием и ближайшим препятствием не должно быть меньше 1 метра, поскольку холодный воздух, отражаясь от него, быстро вернется обратно, не изменив своей температуры. Из-за этого система будет быстро отключаться, посчитав, что нужный температурный режим достигнут.
- Внутренний блок системы желательно располагать вдали от того места, где люди проводят основное время.
Установить сплит систему самому несложно, главное соблюдать правильность работы при монтаже. Так при крепеже наружного блока нужно внимательно следить затем, чтобы:
- он располагался на ровной поверхности, а поблизости не было источников тепла или пара;
- блок устанавливался строго горизонтально, поэтому при крепеже к поверхности желательно использовать строительный уровень;
- блок, расположенный снаружи, нельзя крепить вплотную к стене. Расстояние между устройством и стеной не должно быть меньше 10 см. Воздух должен свободно циркулировать в оставленном пространстве.
Во время монтажа внутреннего блока следует выполнять следующие правила:
- при монтаже блока следить за тем. чтобы он располагался строго горизонтально, без уклонов;
- стараться, чтобы расстояние между наружным и внутренним блоком;
- не устанавливать оборудование впритык к потолку или рядом с источниками пара или тепла.
Итак, когда место выбрано, можно приступать непосредственно к монтажным работам. Начать следует с электропроводки. Подключать сплит систему к электросети следует по отдельной, специально выделенной для данного оборудования линии, с обязательной установкой дополнительного автомата в электрическом щите.

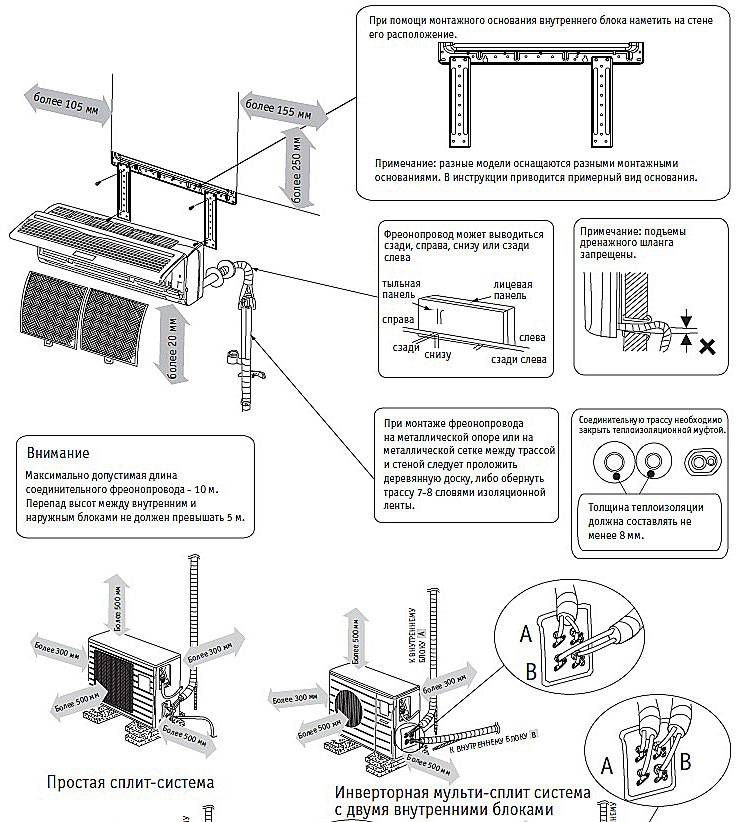

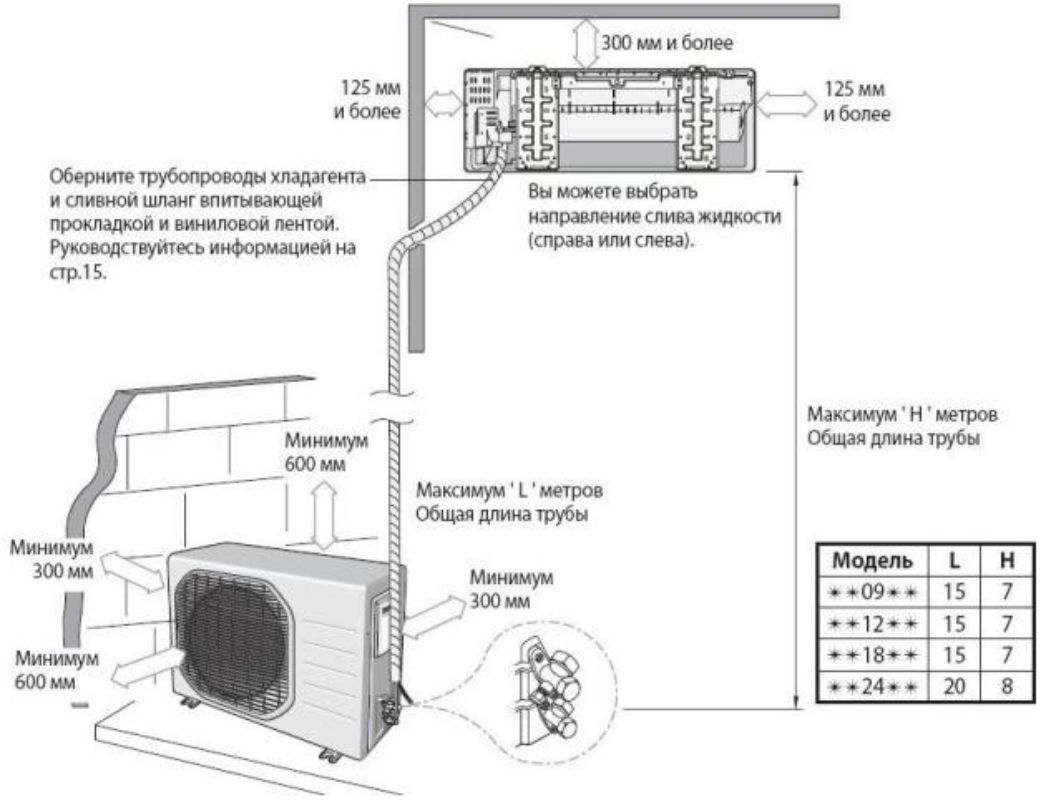

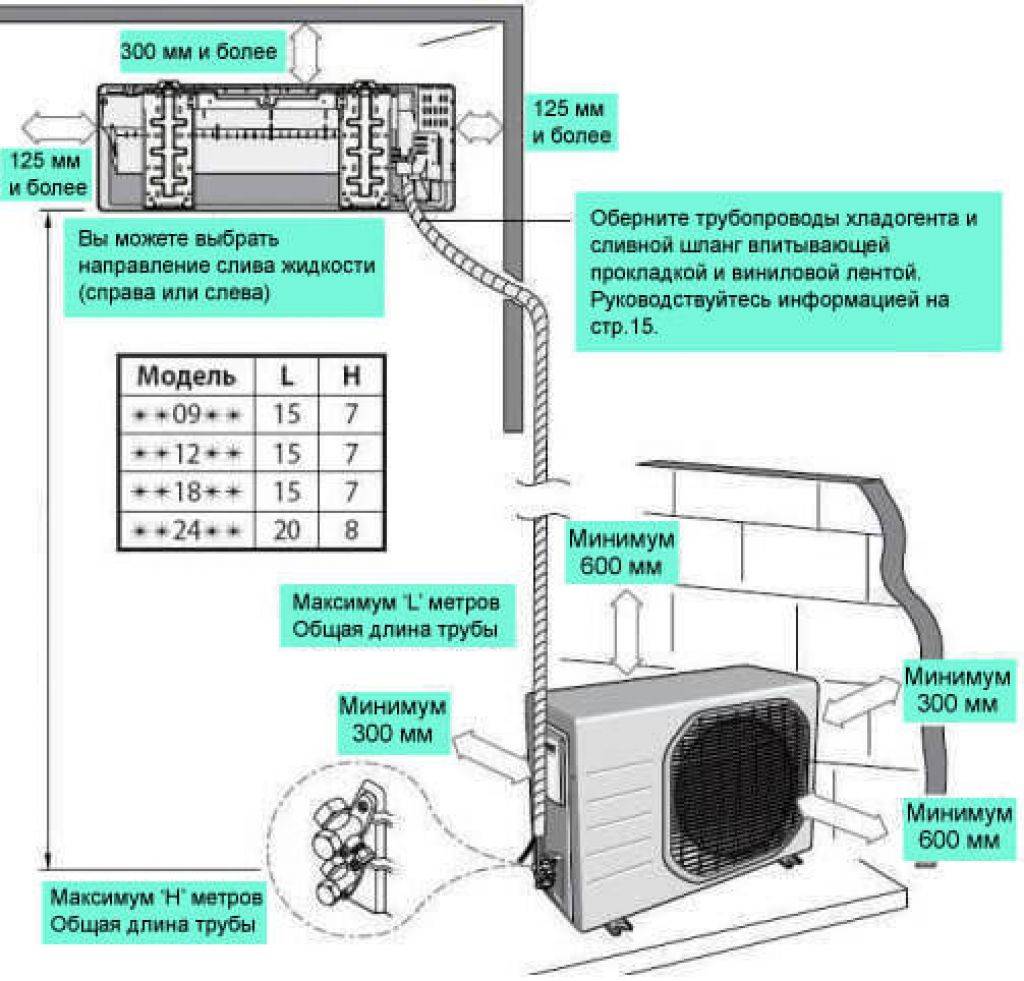

Выбор места для внутреннего и наружного блока

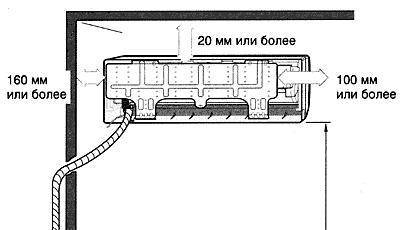

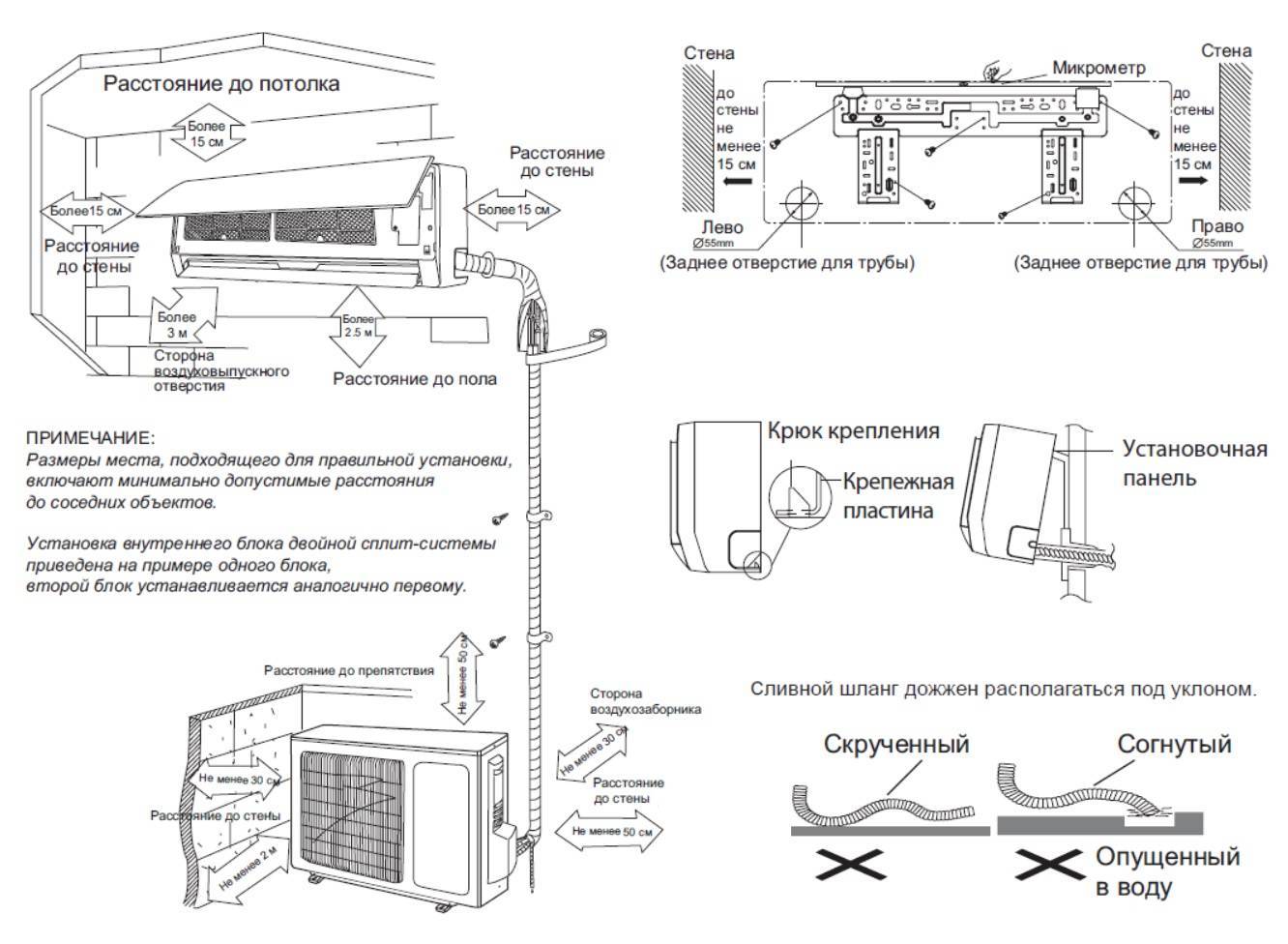

При выборе места для установки блоков соблюдают технические требования и обеспечивают возможности последующего обслуживания. С расположением внутреннего модуля особых проблем не возникает. Правила установки:
- 15 см от потолка;
- не ближе 150 см от крупных предметов, препятствующих потоку воздуха;
- вдали от нагревательных приборов;
- нельзя закрывать блок шторами и гардинами;
- следует исключить попадание холодного воздуха на кровать и рабочее место.

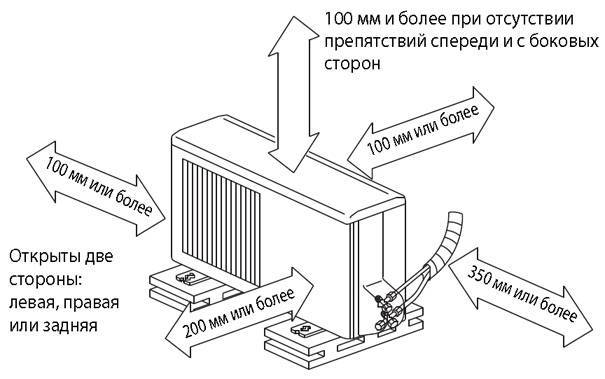

Инсталляция внешнего блока требует учета большого количества факторов:
- на первом этаже расстояние от земли не меньше 2 м;
- модуль нельзя устанавливать на солнечной стороне, вблизи деревьев;
- расстояние от задней панели до стены 15-20 см необходимо для отведения горячего воздуха;
- опора должна выдержать вес наружного модуля.
Монтаж кондиционера своими руками выполняется не только около окна, но и на стене или парапете балкона. Для квартир высотных зданий это оптимальный вариант. Снижается риск получения травмы при монтаже, обслуживание не вызывает проблем. Балкон должен быть незастекленными или иметь широко открывающиеся рамы.

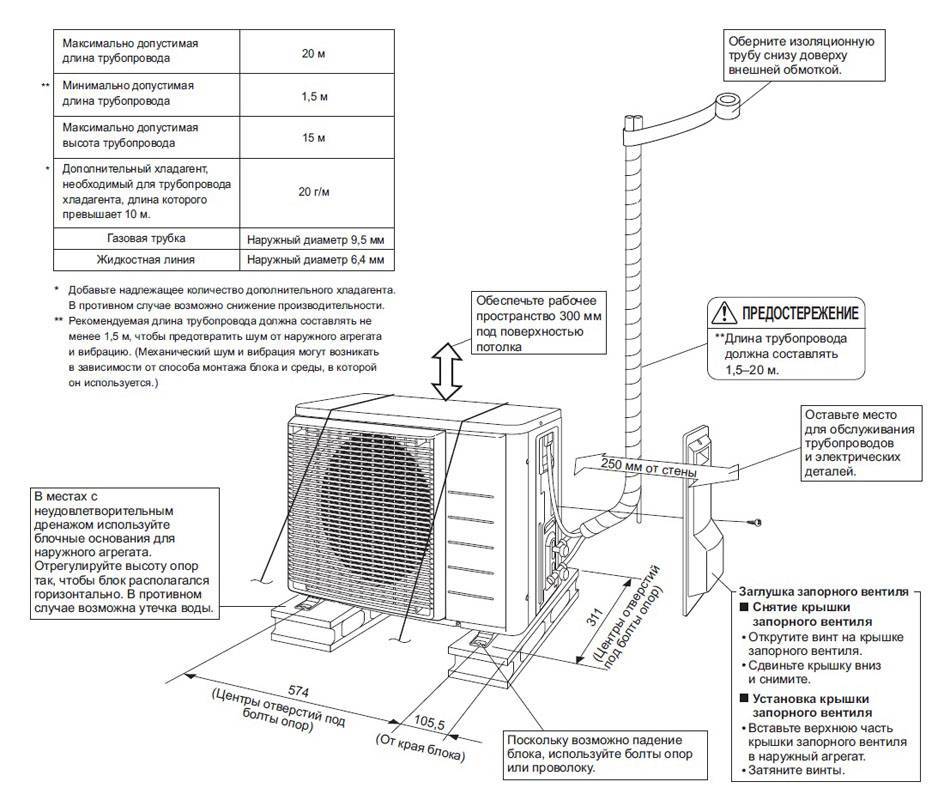

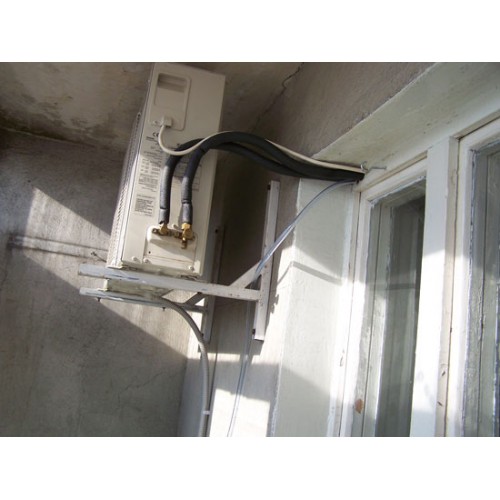

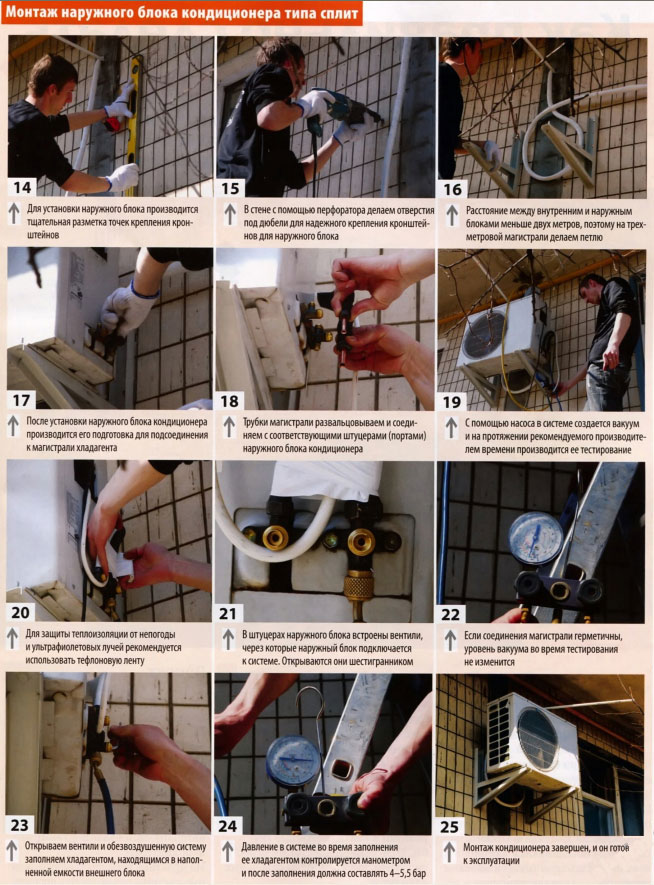

Монтаж внешнего блока

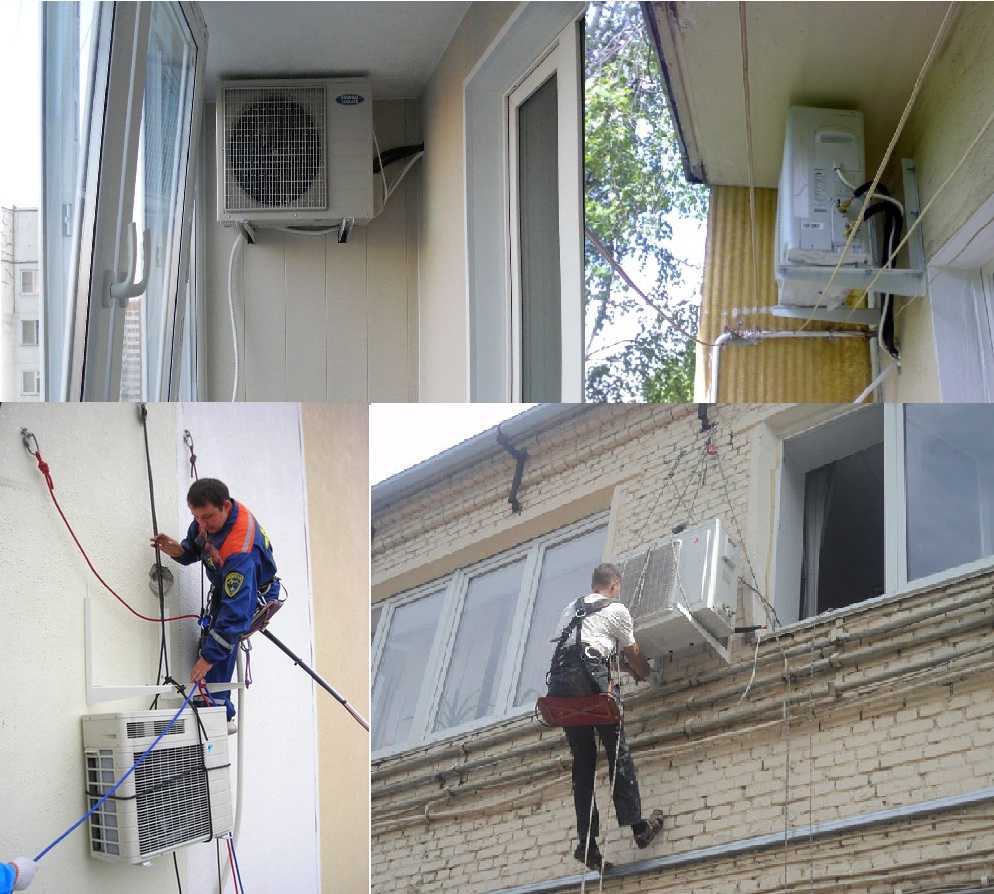

Внешний модуль кондиционера крепится с помощью металлических кронштейнов. Опорные элементы выбираются по весу и модели сплит-системы. Запас прочности должен превышать рекомендованную нагрузку в 2 раза. Надежное крепление с минимальной вибрацией возможно только на ровное основание. Нельзя устанавливать блок на утеплитель, фиксация выполняется к стене.
Предварительно выполняется разметка и сверлятся отверстия под дюбеля. Кронштейны крепятся по горизонтальному уровню. Блок фиксируется на опорах 4 болтами. В частном доме техника не подвергается опасности повреждения или хищения, а на первом этаже многоэтажного здания лучше установить антивандальную решетку.

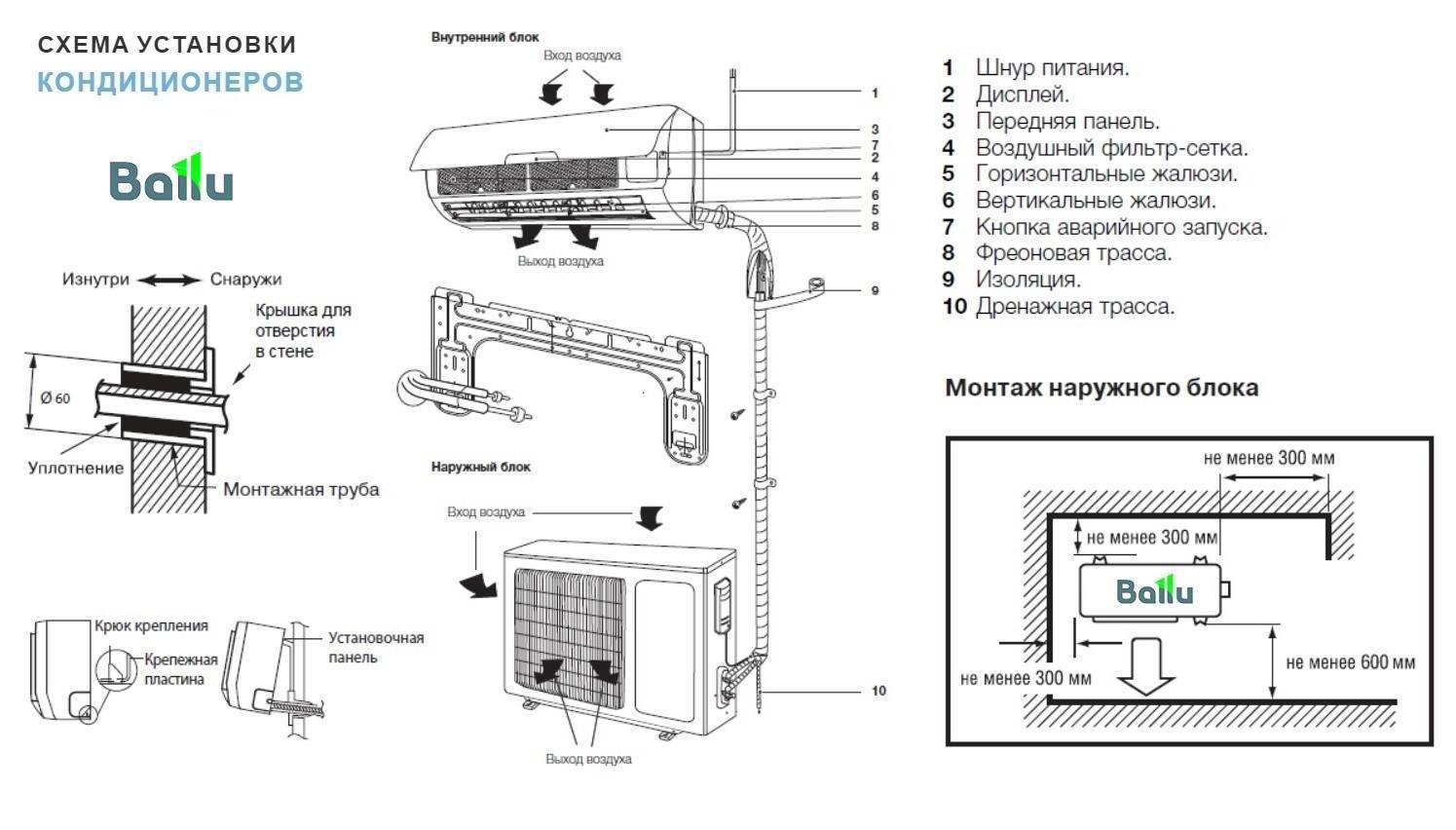

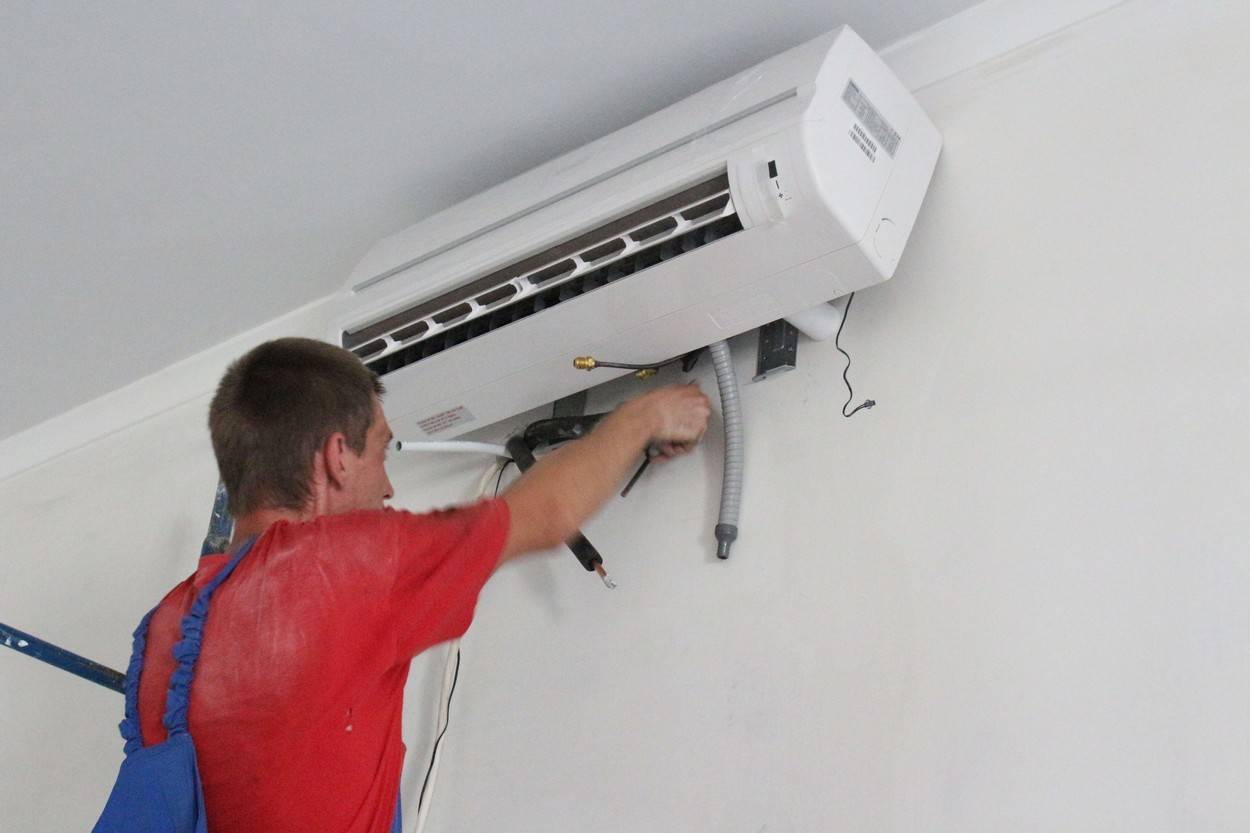

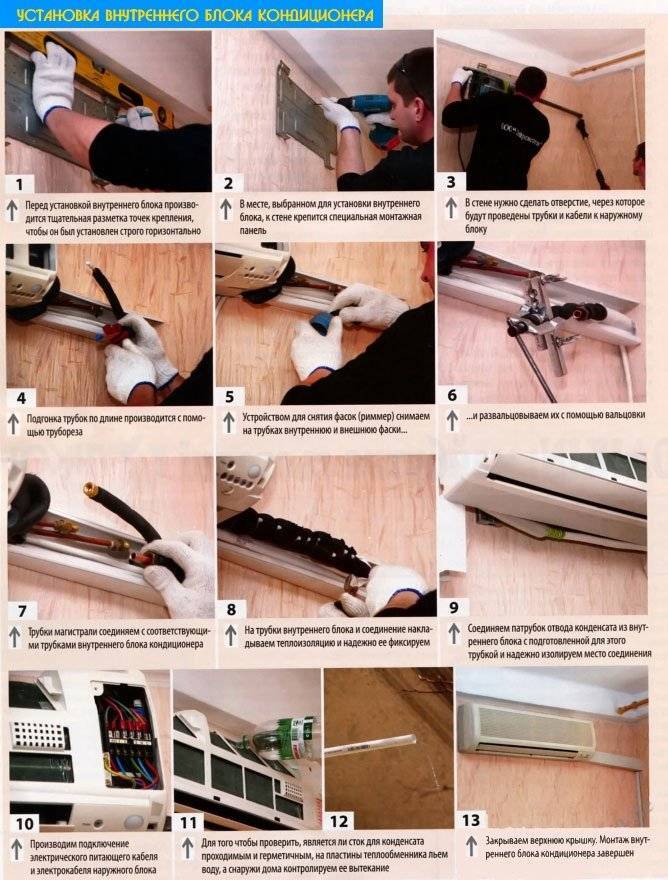

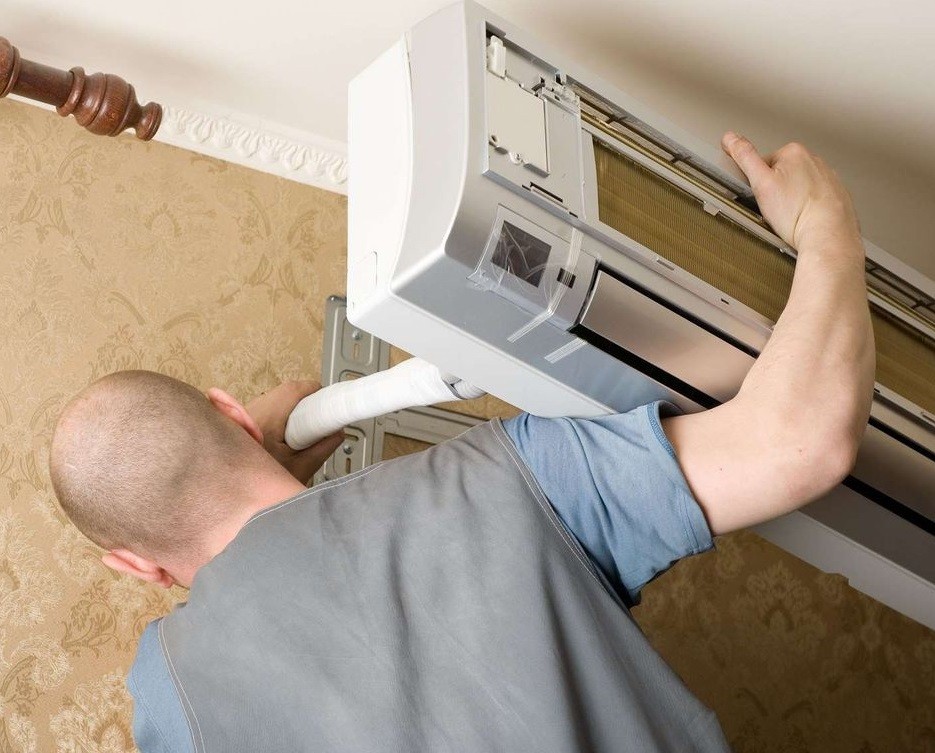

Установка внутреннего блока
Монтажная пластина внутреннего блока предусмотрена в комплектации. На стене размечается место под крепеж. Предварительно проверяется отсутствие в этом месте электрических проводов. Пластина выставляется по горизонтали с помощью строительного уровня и надежно фиксируется к опоре. Блок закрепляется на монтажном элементе, проверяется его расположение в плоскости. Перекосы приведут к вытеканию конденсата с дренажного поддона.
После монтажа двух блоков с помощью перфоратора выбивается отверстие в стене под фреоновую трассу, дренаж и электрический кабель. Его диаметр не менее 45 мм. Обязательно формируется уклон в сторону улицы. Для защиты труб от повреждения внутрь отверстия вставляется гильза.
Крепление внутри квартиры
На стене необходимо выбрать место, где отсутствует проводка. Следует отметить длину от стен и отметить точки, в которых нужно расположить дюбеля. Они будут выступать в качестве опоры для креплений устройства. Блок внутри квартиры следует становить строго по горизонтали. Если знать все этапы, как правильно установить прибор, экономия на монтаже не повлияет на качество процесса.
С помощью сверла в заранее отмеченных точках делаются дырки. В них нужно ввести пластиковые заглушки для дюбелей. Потом нужно установить пластину и установить дюбеля. Далее следует проверить уровень.
При выявлении погрешностей нужно просверлить в другом месте отверстия.
В стене нужно сделать сквозное отверстие в стене перфоратором. Шланг межмодульной трассы будет выводиться через это отверстие.

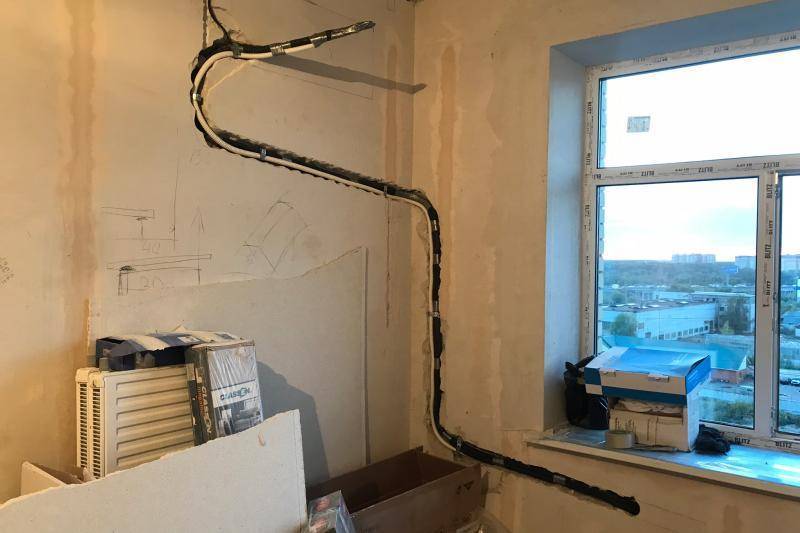

Есть 2 варианта укладки соединений:
- Формирование короба.
- Штробление стен.

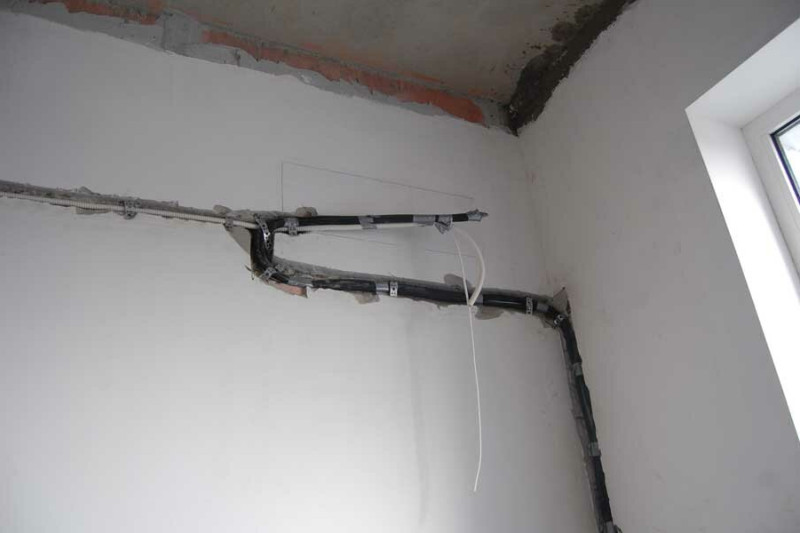

Условия для правильного штробления

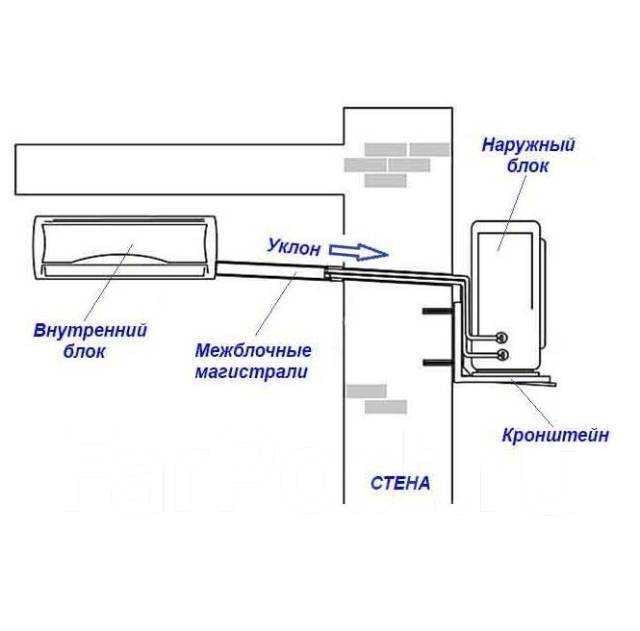

Толщину штробы следует делать не меньше 50 мм, чтобы кабель и дренаж располагались не очень близко.

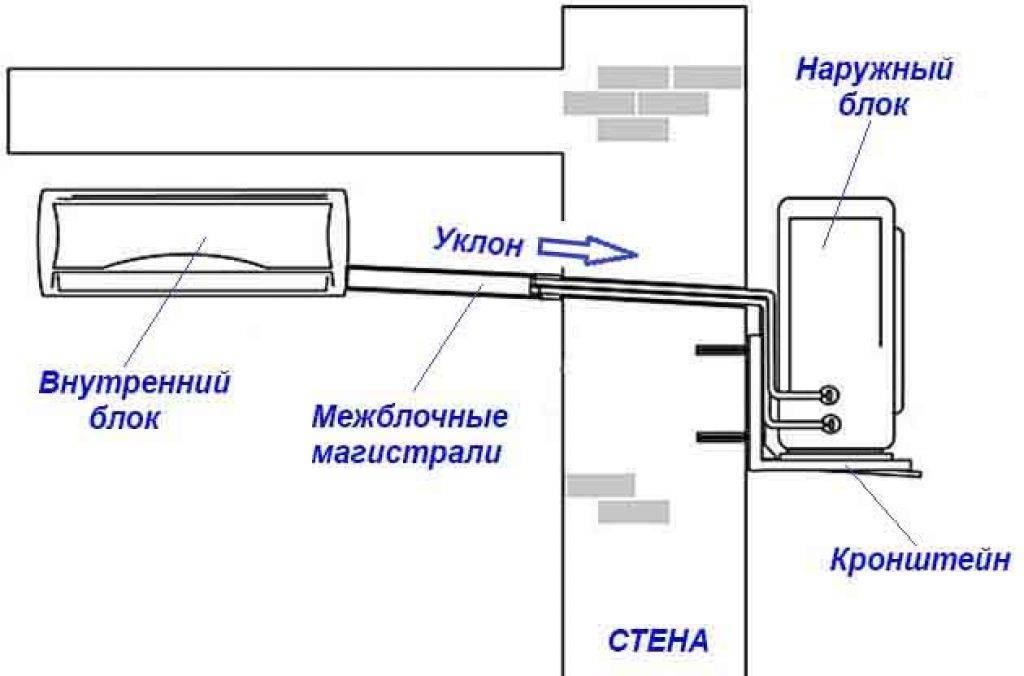

Уклон нужно сделать от 10 мм и более на метр длины. Это обеспечит бесперебойное циркулирование в дренаже конденсата.
Для избежания короткого замыкания трубу нужно устанавливать ниже уровня коммуникаций. Самостоятельно подключение прибора можно осуществить правильно только при выполнении инструкции.

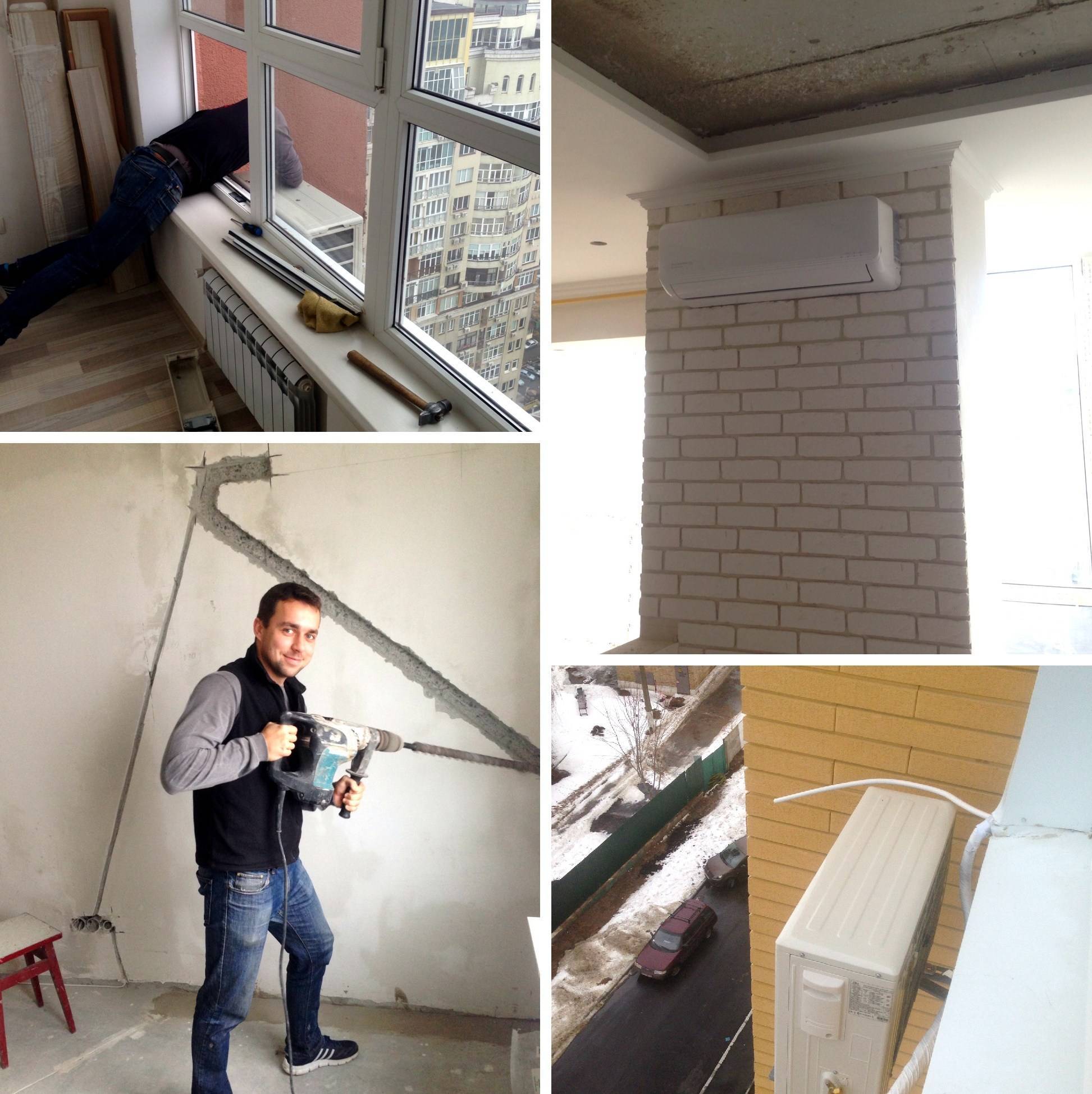

ПЕРВЫЙ ЭТАП МОНТАЖА – ЗАКЛАДКА ТРАСС
| Расположение внутреннего блока выбрано верно. “Местом постоянного нахождения людей” в данном случае является диван |
Одним из первых вопросов задаваемых мастером-климатехником заказчику перед закладкой трасс под кондиционеры, как ни странно, должен быть вопрос: какая будет мебель, и где она будет стоять в данном помещении? Специалиста интересует не стилистика вашего пространства, а так называемые «места постоянного нахождения людей» – диваны, кровати, обеденные зоны, рабочие столы и т. п
Очень важно выбрать место установки внутреннего блока так, чтобы вы не находились в потоке воздуха из внутреннего блока сплит системы. При себе желательно иметь дизайн-проект расстановки мебели, пусть даже нарисованный самостоятельно и от руки – этого почти всегда бывает достаточно.
Далее необходимо обсудить технические моменты, а именно:
1. Куда отводим конденсат с внутреннего блока? Конденсат можно отводить в баночку, установленную неподалёку от внутреннего блока (встречается и такое), на улицу (самое распространённое решение), в канализацию, или в специально подготовленный застройщиком общедомовой вертикальный стояк для отвода дренажа, напоминающий трубу центрального отопления (в нашем г. Раменское такие стояки встречаются в высотках на ул. Мира а также на ул. Молодёжная и Семейная). При врезке дренажа в сантехнические коммуникации для исключения проникновения запахов канализации в помещение обязательна установка шарикового сифона! Дренажный шланг должен быть проложен с постоянным уклоном: горизонтальные участки, контруклоны и провисы дренажного шланга недопустимы – это приведёт к тому, что вода польётся из внутреннего блока сплит системы прямо на ваш новый диван. В ряде случаев лучше использовать не дренажный шланг, а металлопластиковую трубку соответствующего диаметра. Если с отводом дренажа самотёком ну никак не получается используется помпа (миниатюрный дренажный насос). Установка помпы – далеко не самое лучшее решение (её стоимость, шум и необходимость периодической чистки), однако бывают случаи, когда без помпы не обойтись. Априори, финишную врезку дренажа в канализацию должен выполнять сантехник.
2. Какие стены являются несущими? Застройщики и управляющие компании категорически возражают против любого воздействия на несущие стены или пилоны. Но, как правило, на месте можно всегда что-нибудь придумать.
3. Кто будет штробить: кондиционерщики или рабочие заказчика по разметке кондиционерщиков (штробы и точки подвода электропитания рисуются на стенах)? Эту работу лучше поручить рабочим, и вот почему:
– у рабочих штробление получится дешевле, да и люди обрадуются возможности дополнительного заработка,
– работы с медной трубой в пыльных помещениях исключены. В будущий фреоновый контур не должна попасть строительная пыль или грязь! Поэтому штробление стен желательно разносить по времени с работами по медной трубе.
4. Если рядом оказался электрик он обязательно спросит у климатехника “куда мне вести питание”? Электропитание нужно вести от электрощита и ставить линию кондиционера на отдельный защитный автомат. Можно использовать любой подходящий провод в двойной изоляции. Электрики предпочитают жёсткие одножильные провода ВВГ или NYM (что верно), а вот мягкие многожильные типа ПВС (хотя они тоже подойдут) не жалуют
Вести электропитание к внешнему или внутреннему блоку сплит системы решает климатехник (вот тут то и проявляется его квалификация).
Далее специалист ходит по комнате с рулеткой (если у него с собой ещё и лазерная рулетка- дополнительный плюс) и замеряет объём помещения, площадь остекления, справляется об ориентации окон по сторонам света (это важно для расчёта мощности кондиционера), предполагаемом количестве людей в помещении, количестве греющейся техники и.т.п., после чего уезжает готовить вам коммерческое предложение.
Если ничего сложного нет калькуляция стоимости материалов и работ происходит на месте.
кондиционеры не подбираются по площади помещенияздесь

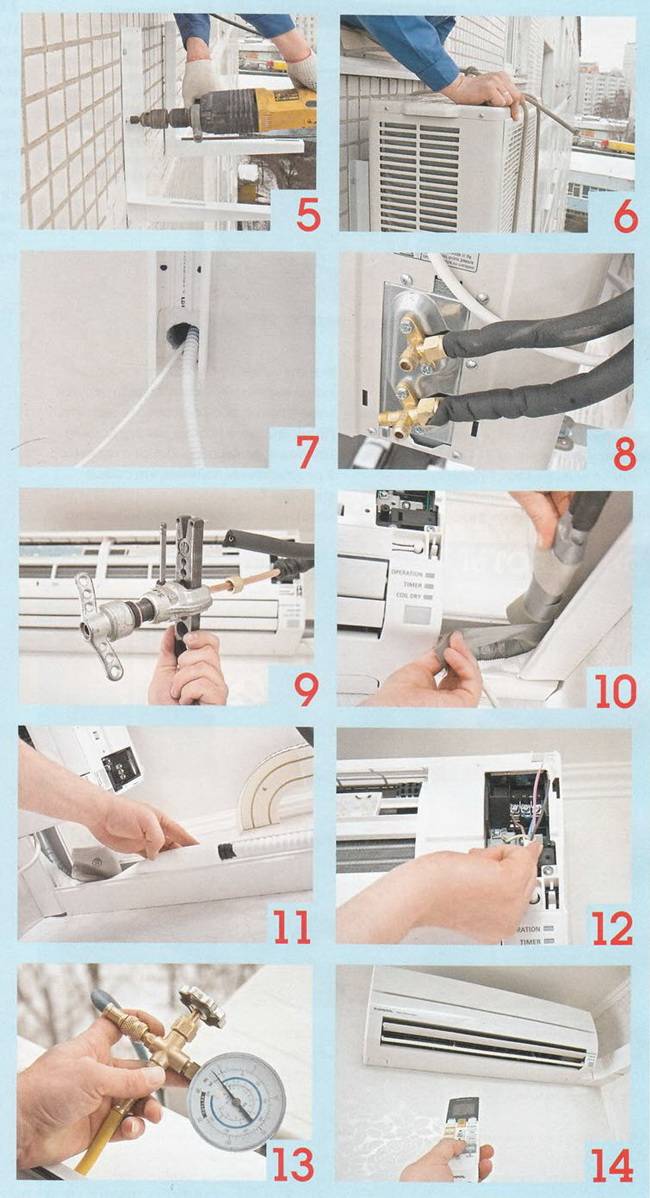

Последовательность подключения кондиционера своими руками
Монтаж кондиционера выполняется в несколько этапов. Сначала прокладывается электропроводка. Далее устанавливается внешний блок системы. Технология требует, чтобы он размещался на высоте не менее чем 180-200 см от уровня земли. Данное требование актуально для владельцев частных домов и жильцов квартир, расположенных на первом этаже.
Последовательность подключения кондиционера своими руками
В наружной стене просверливаются отверстия для прокладки коммуникаций. Диаметр данных отверстий должен составлять 500-600 мм. Устанавливаются кронштейны, за счет которых будет обеспечиваться фиксация блока. В подготовленное отверстие вставляется специальный гидроизоляционный стакан и выполняется прокладка непосредственно соединительных коммуникаций.

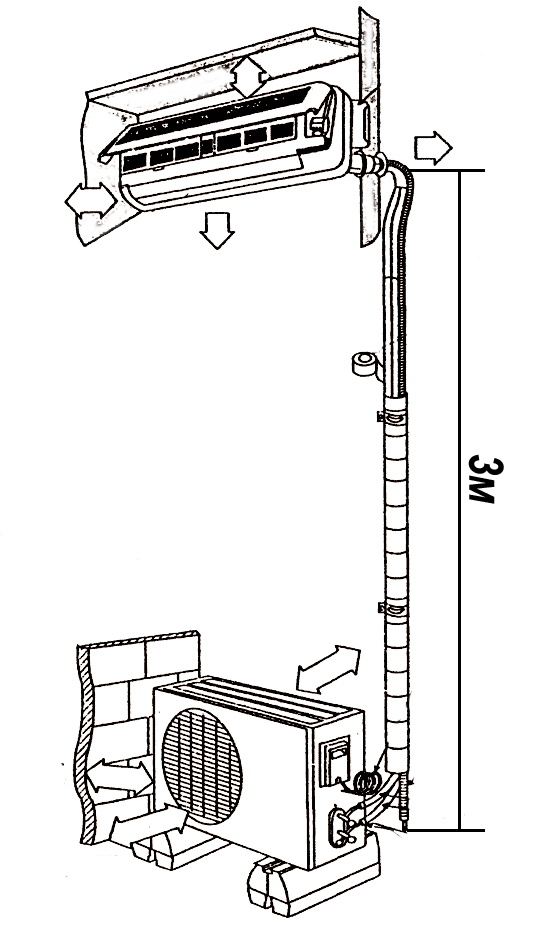

Далее нужно установить внутренний блок. Максимально допустимое расстояние между этими двумя элементами составляет 20 м. Оптимальным считается расстояние в 7-12 м. Конкретные рекомендации приводятся в инструкции к оборудованию, обязательно изучите ее до начала монтажа. Установите кронштейны и зафиксируйте внутренний блок системы кондиционирования.
В завершении останется лишь проложить провода, за счет которых будет обеспечиваться функционирование системы. Смонтируйте короб. Он, как уже отмечалось, может быть внутренним либо внешним. Подключите электропровода и трубки для фреона. Выполните вакуумацию системы. Для этого используется специальное оборудование. Непосредственно процедура длится в среднем 45-60 минут.
Монтаж блоков
Если вы хотите все сделать правильно, установка кондиционера своими руками должна начинаться с внимательного изучения инструкции. В большинстве своем они похожи, но припуски, требования по сечению кабеля, длине трассы и т.д. могут отличаться. Еще один плюс от прочтения мануала — вы точно будете представлять в каком порядке выполнять работы. В целом, вот что надо делать:
Отмечаем на стене предполагаемые места размещения блока, трассу и т.д. Берем прибор для обнаружения проводки и проходим по всей трассе. Если такого прибора нет, можно взять телефон, включить его в режим приема радио, подстроить так, чтобы при приближении к проводам он начинал шуметь. Так тоже можно определить местонахождение проводки, но только под напряжением.

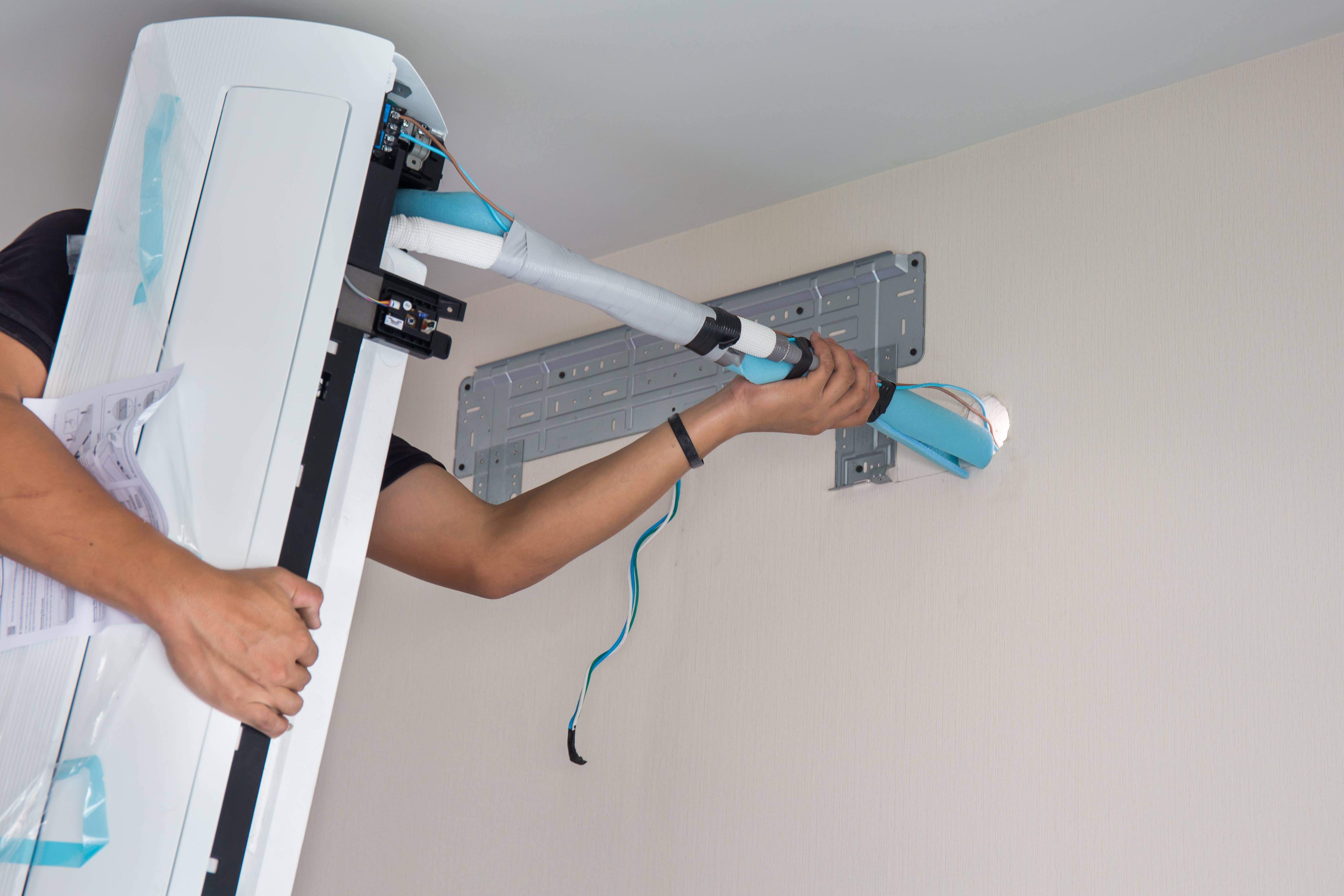

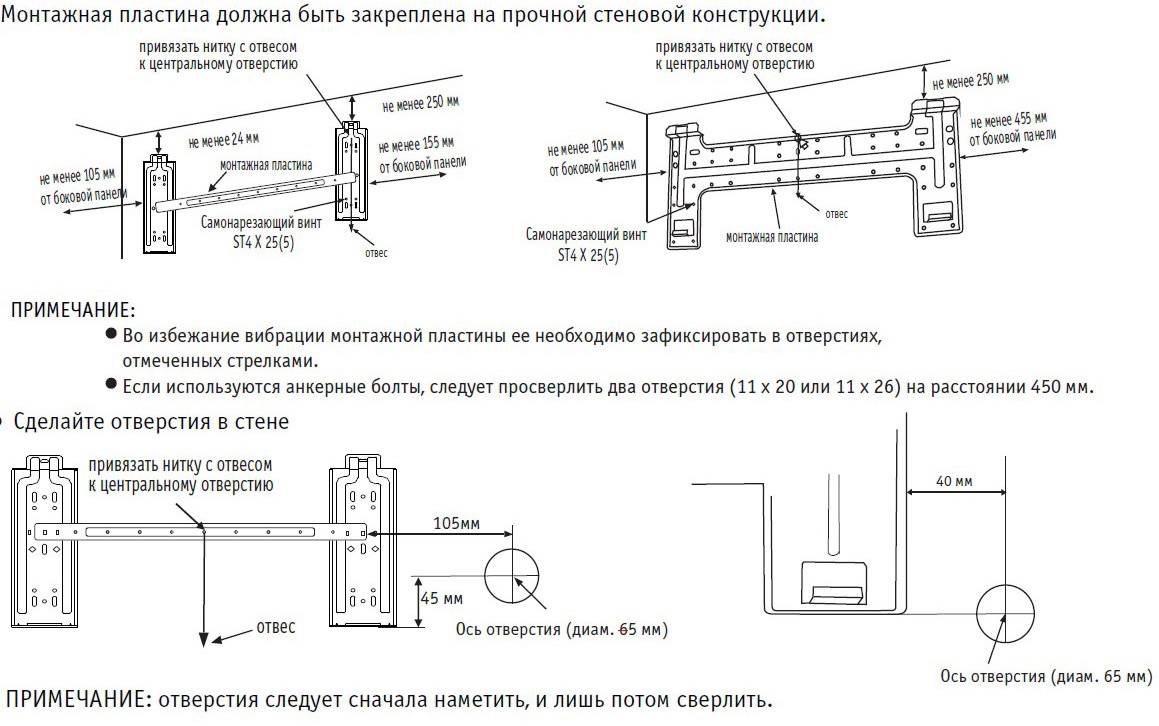

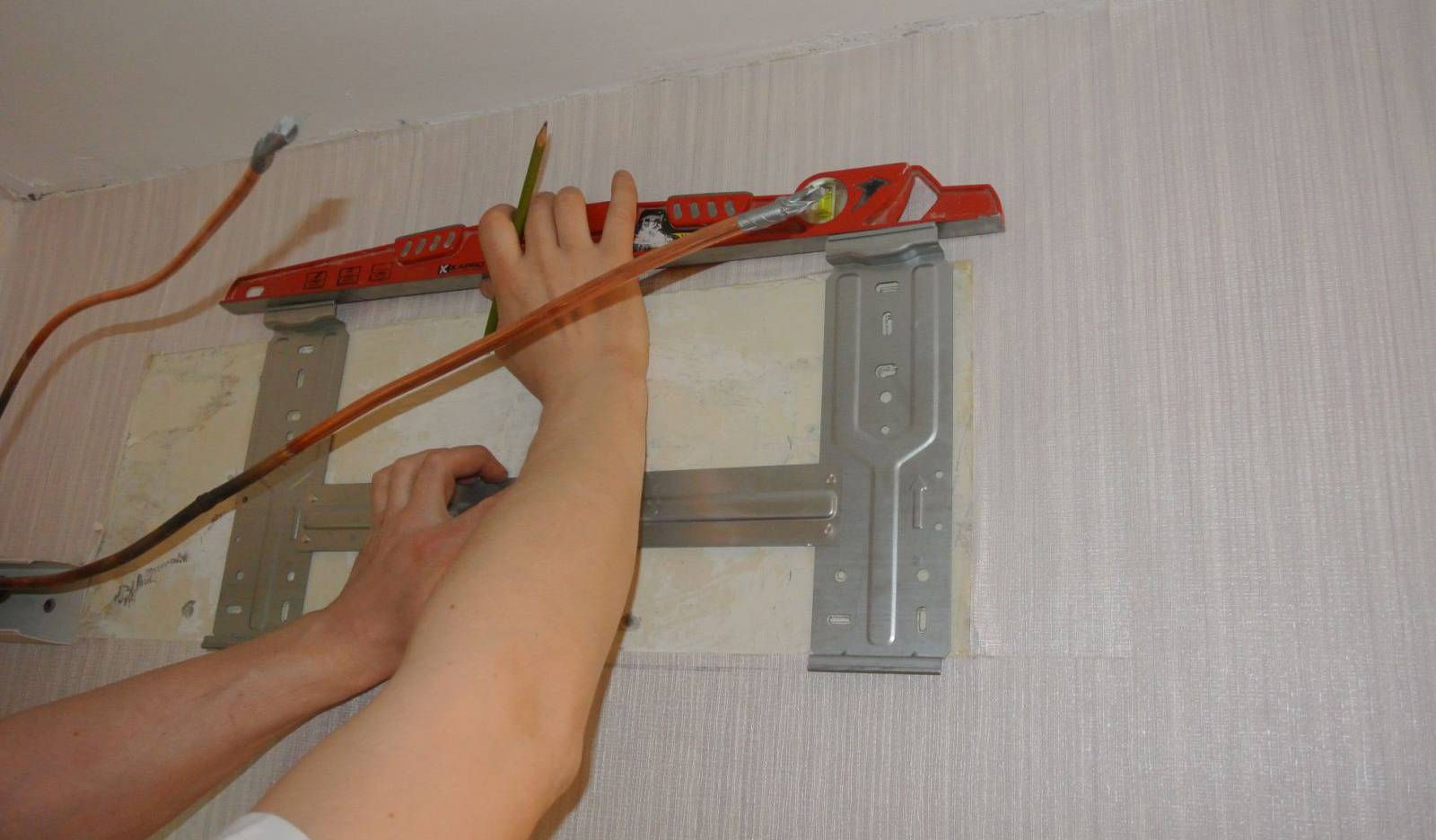

Крепим монтажную пластину внутреннего блока. Ее надо расположить строго горизонтально, потому для контроля необходим строительный уровень (можно пузырьковый, но лучше лазерный). Прикладываем пластину, выставляем по уровню, отмечаем метал под крепеж. Пластину убираем, дрелью сверлим отверстия, устанавливаем крепеж (в кирпичных и бетонных домах используем дюбеля, в деревянных можно применять саморезы).
Ставим пластину на место, закрепляем
Крепеж заворачиваем тщательно, особое внимание уделяя нижней части. Тут расположены защелки, удерживающие блок.

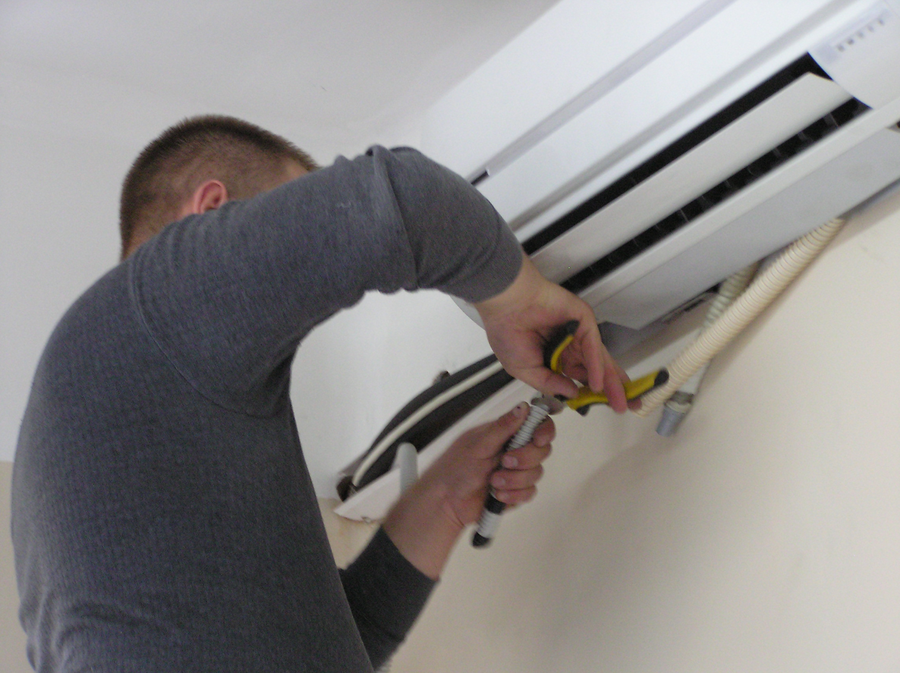

Проверяем горизонтальность установки пластины, закрепляем внутренний блок.
Крепим наружный блок
Все также: на нужном расстоянии (зависит от размеров блока и есть в инструкции) устанавливаем кронштейны/уголки, отмечаем места под крепеж, сверлим, закрепляем. Обязательно ставить столько крепежа, сколько отверстий есть на кронштейне. Он должен выдерживать вес блока, ветровые, снеговые нагрузки. В качестве крепежа обычно применяют нержавеющие анкерные болты 10*100 мм.
Проверяем горизонтальность крепления кронштейнов
Это также очень важно
На них осторожно опускаем обвязанный веревками наружный блок, крепим его к кронштейнам во все имеющиеся отверстия.

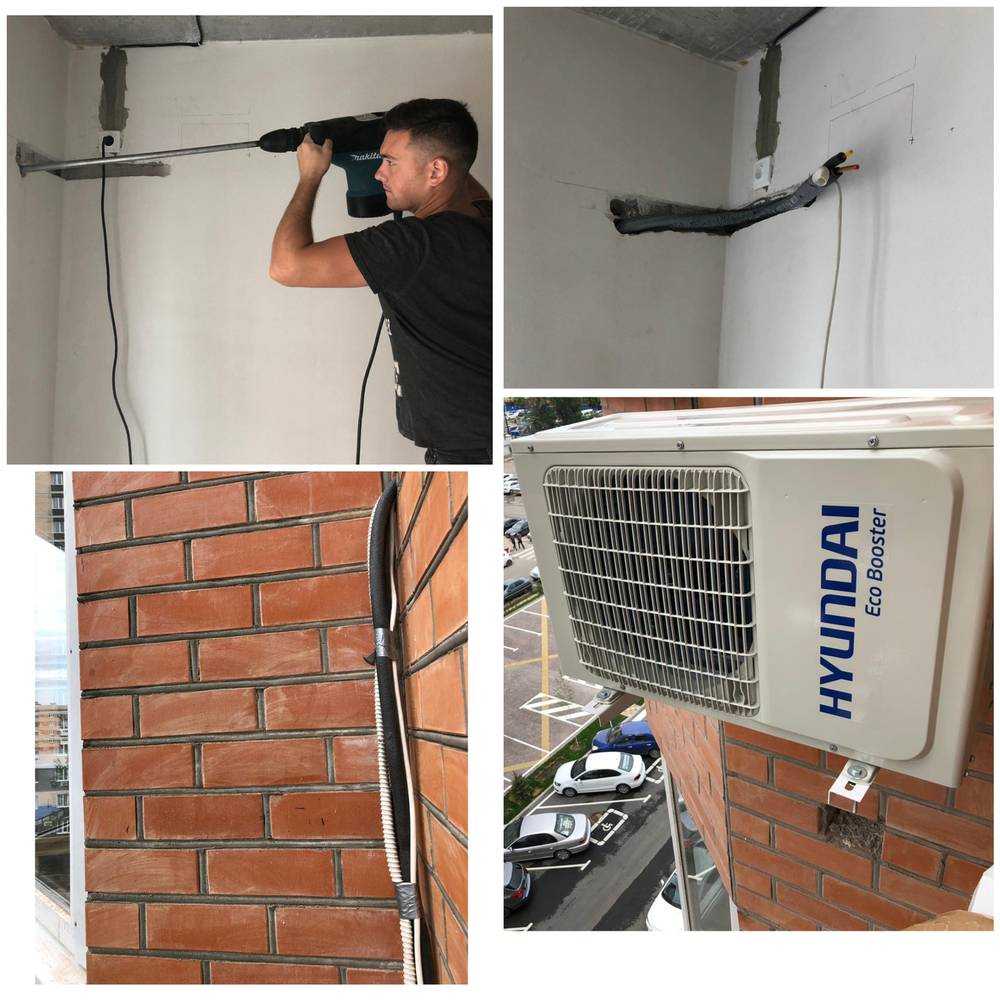

В назначенном месте при помощи перфоратора в стене проделывают сквозное отверстие
По размеру в него должны проходить се коммуникации. Причем трубы должны быть в теплоизолирующей скорлупе
Это — обязательно, если не хотите иметь мокнущих стен.
На этом первый этап самостоятельного монтажа кондиционера закончен. Дальше будем прокладывать трассу.
Разновидности бытовых кондиционеров
Всё многообразие систем кондиционирования можно разделить на два основных вида — моноблоки и сплит-системы.
Основным отличительным признаком моноблоков является сборка всех узлов и агрегатов в едином корпусе. К таким системам можно отнести:
Оконные кондиционеры, в которых присутствует разделение узлов внутри корпуса, при этом узел компрессора располагается с тыльной стороны и должен выходить за пределы помещения.
Установка оконного кондиционера уменьшает площадь окна
Корпуса напольных или мобильных кондиционеров оснащаются колёсами для возможности свободного перемещения внутри помещения. У таких систем есть воздуховод, который выводится наружу, за пределы помещения.
Напольные кондиционеры можно передвигать внутри помещения
Достоинства моноблоков напрямую связаны с особенностями их конструкции:
- Дешевизна в сочетании с длительным сроком службы.
- Простота конструкции и эксплуатации.
- В этих системах достигается максимально возможный КПД.
- Быстрое охлаждение воздуха.
- Большинство современных систем оснащены дистанционными пультами управления.
Такие системы не лишены ряда конструктивных недостатков:
- Ограничено количество возможных вариантов установки (либо в оконный проём, либо в месте, откуда есть возможность вывести наружу рукав воздуховода).
- Высокий уровень шума.
- Необходимость изменять геометрию окна и крепить сложные узлы подвески в случае установки оконного кондиционера, что влечёт дополнительные расходы.
- В случае установки в оконный проём уменьшается освещённость помещения.
Конструктивной особенностью сплит-систем является разделение узлов кондиционирования на два блока, один из которых — компрессор, выносится на улицу. В отличие от моноблоков, у сплит-систем имеется больше разновидностей, однако в жилых помещениях используются только некоторые из них:
Наиболее широко применяются настенные устройства, когда фен или внутренний блок крепится к стене жилища, а компрессор в наружном блоке выводится на фасад. В качестве одного из видов таких систем выделяют инверторные и неинверторные модели. В первых переменный ток преобразуется в постоянный, что позволяет осуществлять регулировку оборотов компрессора.
Фен сплит-системы может быть установлен в любом месте стены дома
Напольно-потолочные системы применяются реже. Их изюминкой является возможность установки фена либо под потолком, либо на полу. Соответственно, воздушные потоки в первом случае будут распространяться сверху вниз, а во втором — от пола вверх.
Внутренний блок напольно-потолочной сплит-системы
Ещё одна разновидность — мультисплит-системы. Их конструкция предусматривает наличие одного внешнего блока с компрессором и нескольких внутренних блоков, которые устанавливаются в разных помещениях дома или квартиры.
Мультисплитсистема оптимальна при необходимости кондиционирования нескольких помещений
К неоспоримым достоинствам сплит-систем относятся:
- Низкий уровень шума.
- Функция очистки воздуха от бактерий и пыли.
- Наличие функции обогрева в холодное время года.
- Компактный размер внутреннего блока, который можно смонтировать в помещении любого размера.
- Во многих современных системах присутствует функция осушения и увлажнения воздуха, что позволяет создать комфортный микроклимат в помещении.
Недостатки сплит-систем:
- Стоимость их выше по сравнению с моноблочными моделями.
- Необходимость проведения большого объёма специализированных работ, в том числе фасадных, как при установке, так и при возникновении необходимости ремонта и профилактического обслуживания.
Составляющие части внутреннего и наружного блока
Согласно закону сохранения энергии для того, чтобы обеспечить охлаждение воздуха в пространстве комнаты, необходимо обеспечить отвод тепла, полученного в результате фазового перехода. Чтобы понять, как устроен кондиционер, необходимо рассмотреть основные узлы, входящие в состав внутреннего и наружного блоков устройства.
Современные кондиционеры оснащаются электронным блоком управления, который позволяет обеспечивать необходимый температурный режим, задавая требуемые технические характеристики кондиционера. Рассмотрим устройство наружного блока кондиционера.

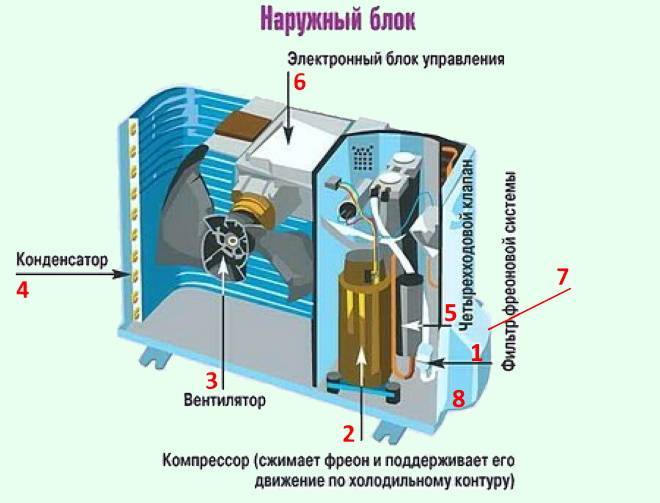

Устройство наружного блока
В его состав входят такие узлы и механизмы, как:
- фильтр для фреона;
- компрессор;
- вентилятор;
- конденсатор;
- четырехходовой клапан, устанавливаемый для изменения направления движения фреона в моделях, работающих и на охлаждение и на нагрев;
- плата управления, которая располагается в наружном блоке в инверторных моделях устройств, в других модификациях электроника размещается во внутреннем блоке;
- штуцеры для подключения трубок из меди, обеспечивающие соединение внешнего и внутреннего блока;
- крышка для обеспечения защиты электрических разъемов и штуцеров.
Размеры наружного блока кондиционера зависят от его мощности и производительности, например при мощности 2,7 кВт, высота устройства будет в пределах 42–60 см, при ширине 66–80 см и глубине 23–30 см. Однако более точные параметры, с учетом присоединительных размеров лучше уточнить у консультанта при приобретении изделия.
Далее приведено описание устройства внутреннего блока кондиционера.

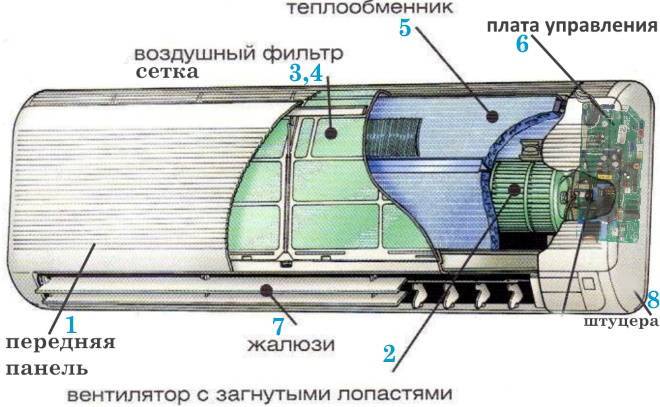

Устройство внутреннего блока
В его состав входят такие узлы, как:
- Передняя панель, имеющая возможность легкого демонтажа для проведения технического обслуживания, представляет собой решетку из пластика, откуда кондиционер берет воздух для направления внутрь блока.
- Вентилятор, обеспечивающий циркуляцию прошедшего очистку, нагрев или охлаждение воздуха.
- Сетка из пластика, выполняющая функцию фильтра, обеспечивающего отделение механических и биологических примесей, находящихся в воздухе.
- Фильтры тонкой очистки, обеспечивающие удаление из подаваемого воздуха патогенных микроорганизмов, пыли, неприятных запахов.
- Испаритель для передачи тепла холодному фреону и его испарению, при котором подаваемый через конструкцию воздух нагревается или охлаждается.
- Плата управления с микропроцессором.
- Горизонтальные и вертикальные жалюзи, обеспечивающие движение воздуха в необходимом пользователю направлении.
- Соединения из штуцеров, к которым монтируются трубки из меди, обеспечивающие соединение внутреннего и внешнего блока.
Размеры внутреннего блока кондиционера определяются площадью помещения, в котором необходимо обеспечить охлаждение воздуха. Например, для помещения площадью 25 м² достаточно использования устройства мощностью 2,7 кВт, для которого усредненная длина внутреннего блока составляет 77 см, а высота может колебаться в пределах 25–29 см.
Таким образом, создание комфортных условий осуществляется во внутреннем блоке, устанавливаемом в подготовленную нишу из гипсокартона или подвесной потолок помещения. Принцип работы кондиционера на обогрев отличается тем, что в этом режиме обеспечивается движение фреона в обратном направлении. Он может реализовываться в конструкциях сплит-систем или многочисленных моделях тепловых насосов.
Специалисты подчеркивают, что сам по себе кондиционер не создает ни холода, ни тепла, он обеспечивает перемещение энергии из внешней среды внутрь комнаты, предварительно охлаждая либо нагревая его. Основными характеристиками кондиционеров считается их холодопроизводительность и мощность охлаждения, выражаемая в количестве кВт, которое необходимо затратить на обогрев площади комнаты. При этом для помещения с высотой потолков 2,5–3м 1 кВт способен обеспечить холодом комнату площадью 10 м².
Выбираем место для внутреннего блока
Начнем с самого простого: выбор места размещения с точки зрения удобства пользования. Внутренний блок надо разместить так, чтобы охлажденный воздух распространялся по всей комнате, но не попадал напрямую на кровать, рабочий стол, кресло. В принципе, можно перенаправить поток при помощи подвижных жалюзи, но гораздо лучше изначально подумать об этом.

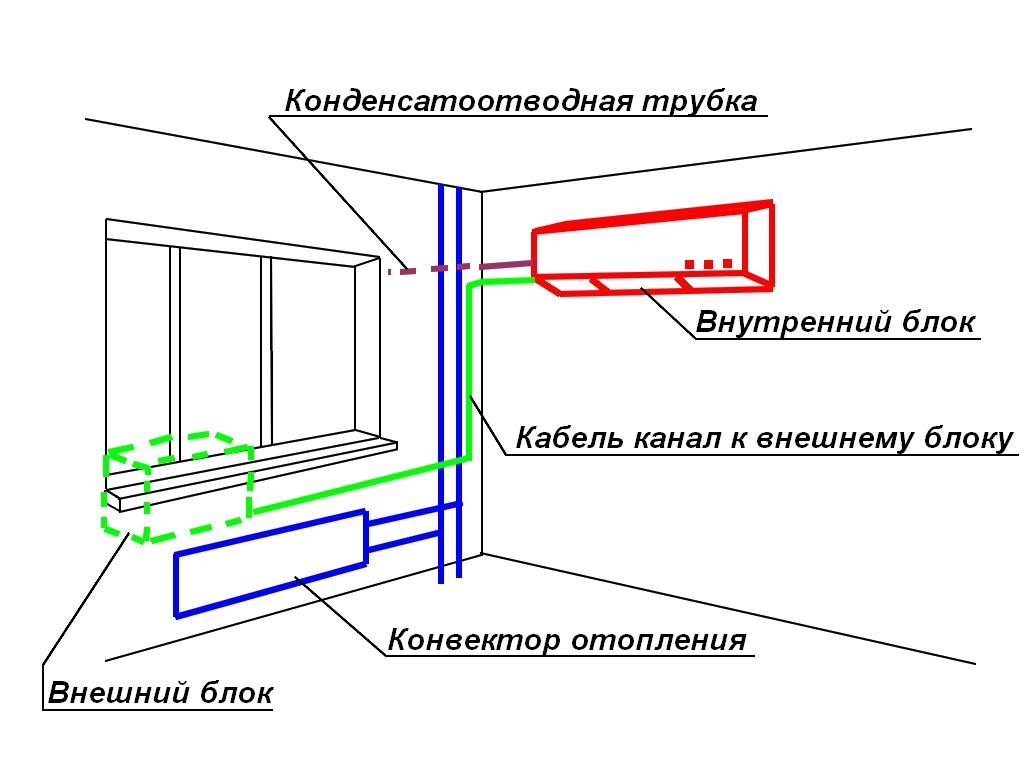

Варианты расположения внутреннего блока сплит системы
Наиболее правильное в этом случае решение разместить кондиционер над изголовьем кровати, над или сбоку от стола. В этом случае поток холодного воздуха будет «обтекать» место отдыха или работы, что гораздо более комфортно и менее опасно для здоровья.
Кроме того есть технические моменты, которые надо предусмотреть до того как начата установка кондиционера своими руками. Внутренний блок соединяется с наружным при помощи трассы из медных труб и кабеля управления. Выходы для подключения трассы находятся справа (если смотреть на блок спереди), но их можно выгнуть таким образом, чтобы они оказались слева или снизу. Эти выходы — это медный трубки длиной 30 см.
Выходы из наружного блока сплитсистемы (вид сзади)
К ним подключается трасса (пайкой или развальцовкой), а место соединения должно быть доступно для обслуживания. Потому этот участок трассы в стену (в штробу) не прячут, а закрывают декоративным коробом. При этом трассу можно располагать по-разному — в зависимости от того, на какой стене повесили внутренний блок и где по отношению к нему находится наружный блок.
Блок слева от наружной стены
Если внутренний блок находится слева от внешней стены, а трассы выходит ровно, минимальное расстояние от стены до блока — 500 мм (1 картинка на фото). Его можно уменьшить до 100 мм если трассу завернуть на прилегающую стену, но общая ее длина не должна быть меньше 500 мм. Если это невозможно, вывести отводы можно слева и уложить трубы в штробу (рисунок справа). В данном случае это возможно, так как место соединения выводов и трассы получается под крышкой корпуса, так что оно доступно для ремонта и обслуживания.
Варианты прокладки трассы хладагента если внутренний блок кондиционера находится слева от наружной стены
Если по наружным стенам здания нельзя тянуть кабели, трубы и т.п. (чтобы не портить внешний вид), придется всю трассу укладывать в помещении. Менее затратный вариант — провести ее в углу, закрыв специальными коробами. Такое расположение удобно, так как потом можно короб закрыть шторами.
Установка кондиционера своими руками: если трасса должна проходить в помещении
Второй вариант более трудозатратный (штробу сделать сложнее), но с эстетической стороны более выигрышный — это вывод перевести на левую боковую панель и уложить все в сделанную выемку.
На стене справа от наружной
Этот вариант можно назвать типовым — это стандартное решение при выборе такого местоположения. чаще всего трассу в коробе выводят прямо в стену, но если необходимо, ее можно опустить в углу (тоже закрыв коробом).
Пример монтажа внутреннего блока кондиционера на справа от наружной стены
При необходимости можно ее уложить в штробу (место соединения — в корпусе). Если трассу нельзя проводить снаружи здания, можно ее уложить в штробу в помещении. Трасса может быть похожа на два последних фото в предыдущей главе.
