Установка радиаторов отопления своими руками

Шаг 3: расположение

Если вы собираетесь поменять старые радиаторы на новые, вопрос выбора их расположения перед вами не стоит: как правило, монтаж батарей выполняется на старые подводки. А вот при проектировании отопительной системы над положением приборов придется подумать.

Они нужны:

Под окнами. Батарея создает перед ними тепловую завесу, препятствуя появлению холодных сквозняков и обеспечивая отсутствие конденсата на стеклах, рамах и откосах;

Отопительные приборы создают тепловую завесу перед окнами.

Кроме того, отопительные приборы монтируются в углах комнат с двумя наружными стенами. Нагрев исключает промерзание стены, отодвигая точку конденсации влаги к ее наружной поверхности.

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Как подключить радиатор отопления с боковым подключением

Watch this video on YouTube

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

перфоратор;
дрель-шуруповёрт;
сварочный аппарат для полипропиленовых труб;
молоток;
уровень;
рулетка и линейка;
маркер;
гаечный и трубный ключи;
торцевой ключ для сборки секций.
шнур или намотка для резьбовых соединений;
герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

Кронштейнов.
Кран Маевского или автоматический воздухоотводчик.
Заглушек.
Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

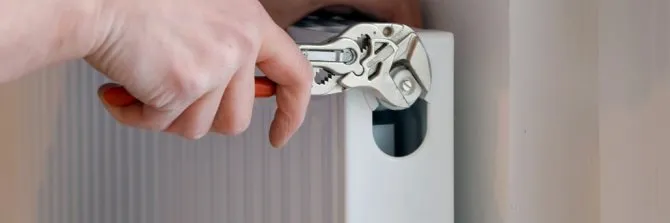

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.

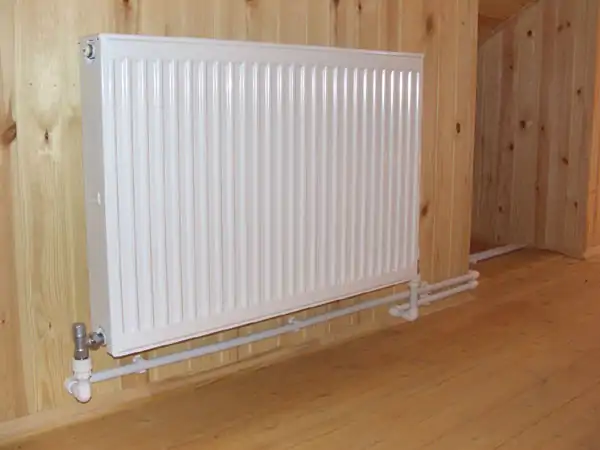

Стальные радиаторы

Отопительные приборы из стали рекомендуются для установки в малоэтажных жилых домах, где рабочее давление не превышает 13 атм., а температура теплоносителя не больше 110°С.

Конструкции стальных радиаторов:

тип 11 — это самая простая модель, состоящая из 2 сваренных между собой листов с отштампованными углублениями и соединяющей их пластиной с П-образными оттисками;
Тип 12 или 21 — приборы содержат 1 конвекционный ряд и 2 излучающих элемента;
Типы 22 и 33 — более сложные конструкции, изготовленные из 2 или 3 панелей для увеличения мощности прибора.

Толщина металлической стенки — 1,2-2 мм. Высота панели 200-900 мм, ширина 300-4000 мм, глубина 60-170 мм. Дизайн радиаторов из стали сдержанный, что позволяет установку батарей отопления в помещениях любого стиля. Помимо белых и серых производятся цветные или узорчатые панели.

Преимущества стальных радиаторов:

быстрый нагрев;
малый объем теплоносителя;
высокая теплоотдача, КПД достигает 75%;
возможность регулирования температуры;
современный дизайн;
отсутствие секционных соединений, подверженных периодическим протечкам;
доступная цена.

Недостатки — неустойчивость к гидравлическому удару, ограниченное рабочее давление, нестойкость к коррозии. В качестве теплоносителя рекомендуется использовать антифризы, предупреждающие окисление стали. Если система заполнена водой, не следует оставлять ее без жидкости более, чем на 2 недели в год.

Алюминиевые радиаторы

Отопительные приборы производятся из сплавов дюралюминия или силумина. Представляют собой секционные конструкции с нижним воздухозабором, где проходящий через «шахту» воздух нагревается и движется вверх. В каждой секции снизу могут быть установлены ванночки для мусора, куда выпадает осадок из теплоносителя.

Радиаторы из алюминия выдерживают кратковременное повышение давления до 18 атм., долговечны, меньше подвержены коррозии, чем стальные. Вес одной секции не должен быть ниже 1,3 кг. Слишком легкие и дешевые прослужат недолго, поскольку тонкий металл подвержен быстрому разрушению.

Чаще всего при установке батарей отопления в доме используются приборы глубиной 80 или 100 мм. Количество секций может быть различным и определяется расчетом по требуемой мощности.

Преимущества алюминиевых батарей:

высокая теплоотдача;
легкость;
быстрый нагрев;
экономичная цена.

Недостатки — коррозия швов в результате агрессивного воздействия неподготовленной воды или блуждающих токов, накопление водорода как продукта реакции металла с водой.

Биметаллические радиаторы

При внешней схожести с алюминиевыми биметаллические приборы в несколько раз устойчивее к повышению давления и температуры. В своей конструкции они содержат стальной коллектор, придающий прочность и предотвращающий контакт алюминия с теплоносителем. Установка батарей отопления из двух металлов особенно актуальна в централизованной системе, где возможны скачки рабочего давления до 30-40 атм.

Цена биметаллических радиаторов выше, чем алюминиевых. Масса одной секции из качественного материала не должна быть меньше 1,8 кг. Слишком легкий вес говорит о том, что прибор изготовлен с нарушениями технологии и служить будет недолго.

Монтаж радиаторов отопления ведется с помощью дюбелей-кронштейнов или углового крепежа. Их устанавливают в 2 уровнях — верхнем и нижнем. Это обеспечивает прочность и устойчивость крепления.

Преимущества:

низкая тепловая инерция;
легкий вес;
долговечность;
высокая теплоотдача;
устойчивость к критическим нагрузкам.

Биметаллические радиаторы могут быть не только секционными, но и неразборными панельными. В их конструкции отсутствуют соединения, подверженные протечкам.

С чего начинать монтаж радиаторов?

Монтаж радиаторов отопления своими руками начинается с определения всего оборудования и материалов, необходимых для монтажа системы. Начинаем именно с радиаторов.

Сейчас для регионов с расчетной минусовой температурой не ниже 25 градусов мы рекомендуем делать расчет мощности радиаторов исходя из цифры 150 ватт на квадратный метр. Опять же, расчет делаем только в том случае, если общие теплопотери вашего жилища не превышают 100 ват на квадратный метр. Но это опять же усредненные цифры. Лучше всего сделать проект отопления. Тогда Вы и получите точные цифры. Так же если вы решили осуществить монтаж радиаторов отопления своими руками и теплые полы, то при правильном монтаже теплых полов, мощность радиаторов можно довести до 100 ватт на квадратный метр.

Мощность одной секции алюминиевого радиатора как раз составляет в среднем 130-150 ват. Следовательно, на комнату 10 метров квадратных монтируете теплые полы с полистиролом 100 мм и шагом между трубами не более 150 мм. Добавляете радиатор 10-ти секционный. При такой схеме Вы будете в самые морозы в вашем доме бегать в трусах. Но если Вы живете в регионе с нормальным климатом, то вам будет достаточно правильно смонтированной системы теплого пола или радиаторов отопления. При этом берем, например, одну секцию алюминиевого радиатора на 1 квадратный метр площади.

Это все условности. Помните главное – для точного расчета требуется проект.

Необходимая теория

В наши дни наиболее широко распространены два вида отопительных систем:

однотрубная;
двухтрубная.

Особенностью однотрубных систем следует назвать подачу в дом теплоносителя сверху вниз. Такая схема применяется в большинстве типовых многоквартирных домов. Минусом системы является невозможность управления температурным режимом в жилище без установки дополнительного оборудования. При таком способе отопления вода в радиаторах на верхних этажах будет существенно теплее, чем на расположенных ниже.

Монтаж отопительной системы

При двухтрубном отоплении нагретый теплоноситель подается по одной трубе, а по второй (обратке) циркулирует отдавшая свое тепло вода. Такая система отопления применяется в коттеджах и частных домах. Достоинством двухтрубных систем является относительное постоянство температуры батарей и возможность регулирования режима отопления.

Схемы установки радиаторов

Различия в схемах установки заключаются в способе подключения их к частной либо централизованной сети.

Наиболее распространенными схемами являются следующие:

Боковое подсоединение. Позволяет достичь наибольшей теплоотдачи.Питающая труба присоединяется к расположенному вверху патрубку, а обратка – к нижнему. При подключении наоборот (подаче воды снизу) мощность системы снижается.
Подключение диагональное. Оптимально для батарей значительной длины, характеризуется минимальными теплопотерями.При этом происходит равномерный прогрев радиаторов. Подключение подводящей трубы осуществляется с одной стороны верхнего патрубка, а отводящей – с обратной стороны расположенного снизу патрубка.
Нижнее подключение («ленинградка») применяется для скрытой прокладки труб.

Варианты схем подключения

Монтаж приборов отопления по такой схеме, характеризующейся существенными теплопотерями, используется при прокладке труб отопления в зоне нижнего перекрытия.

Последовательность установки радиатора

Описать последовательность монтажа всех видов радиаторов с использованием разных схем разводки просто невозможно, поэтому мы приведем пример установки секционных батарей из биметалла или алюминия.

Инструменты и комплектующие

Кроме самых радиаторов понадобится докупить следующие комплектующие:

переходники для перехода на правостороннюю резьбу;
две заглушки с внешней резьбой (подбираются в зависимости от выбранного переходника);
вместо одной заглушки можно установить кран Маевского;
кронштейны для крепления радиатора к стене;
два шаровых крана с муфтовым соединением (нужны для удобного отключения прибора от общего контура);
металлические или полипропиленовые трубы.

Если прибор нуждается в точной настройке работы, то вместо шаровых кранов устанавливают терморегуляторы. Они бывают угловые и прямые. Выбор модели зависит от подводки труб. Вместо этого устройства можно приобрести полный термостатический комплект, который включает балансировочный вентиль, термоклапан и термостатическую головку.

Также для подключения отопительного прибора понадобятся инструменты и материалы: разводные и рожковые ключи, а также уплотнительная паста и пакля. Кроме них, подготовьте строительный уровень, перфоратор, рулетку, карандаш, угольник, дюбели и саморезы.

Установка и подключение радиатора к пропиленовой трубе

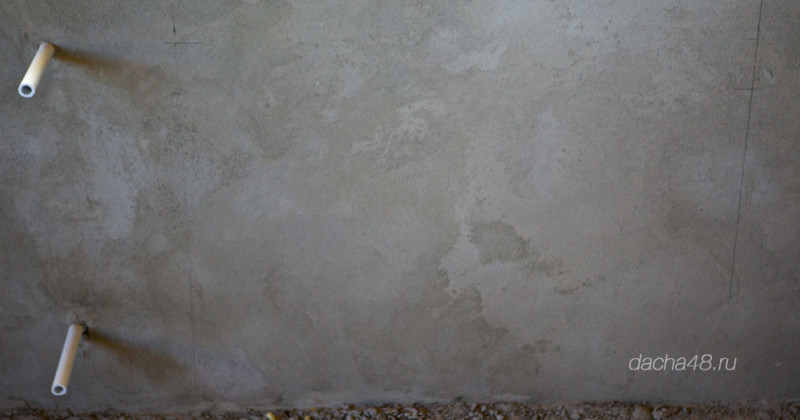

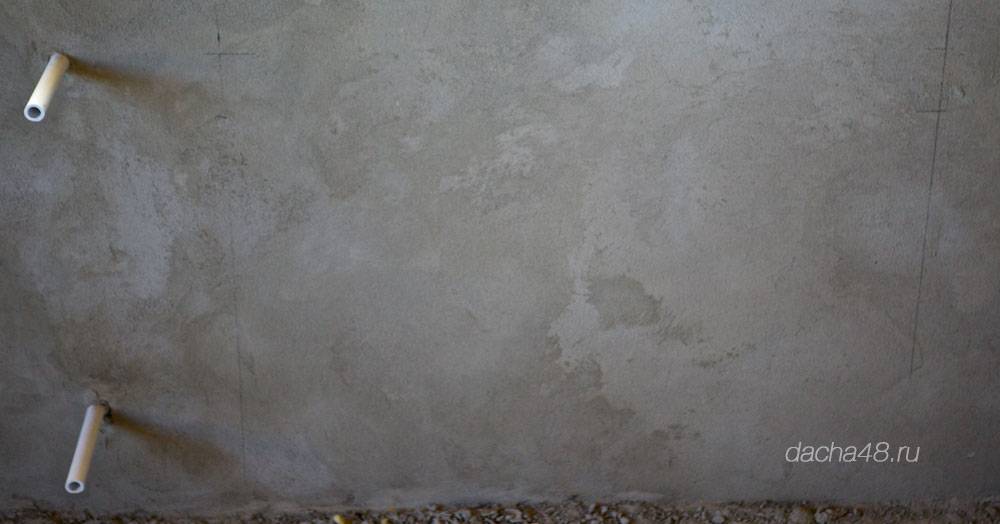

Теперь рассмотрим, как выполняется монтаж и подсоединение радиатора к полипропиленовой трубе. Для начала нужно выполнить обвязку радиатора.

Для этого придерживайтесь такой последовательности работ:

В мультифлекс установите муфту, укомплектованную накидной гайкой.
На стенах под окнами установите кронштейны для батареи. Для этого выполните разметку, высверлите отверстия и закрепите кронштейны на дюбелях и саморезах. Учтите, что прибор должен быть установлен строго горизонтально, поэтому в ходе работы используйте строительный уровень.

Теперь переходим к соединению кранов прибора. Для этого кран разбирают и вкручивают в радиатор отопления штуцер с накидной гайкой. При помощи подходящего ключа плотно затяните соединение. Для дальнейших работ понадобится пакля, набор ключей, резьбовая паста, нить для резьбы и уплотнители.

Последовательность работ по запаковке радиатора:

с монтажного комплекта временно снимите уплотнители;
пробку вкрутите в резьбовой патрубок коллектора;
американки скручиваются с кранов, а штуцера с гайками запаковываются;
пробка затягивается в гнезде коллектора.

Теперь навешиваем радиатор на кронштейны. На краны устанавливаются элементы для соединения с отопительным контуром. Затем выполняется стыковка трубной проводки.

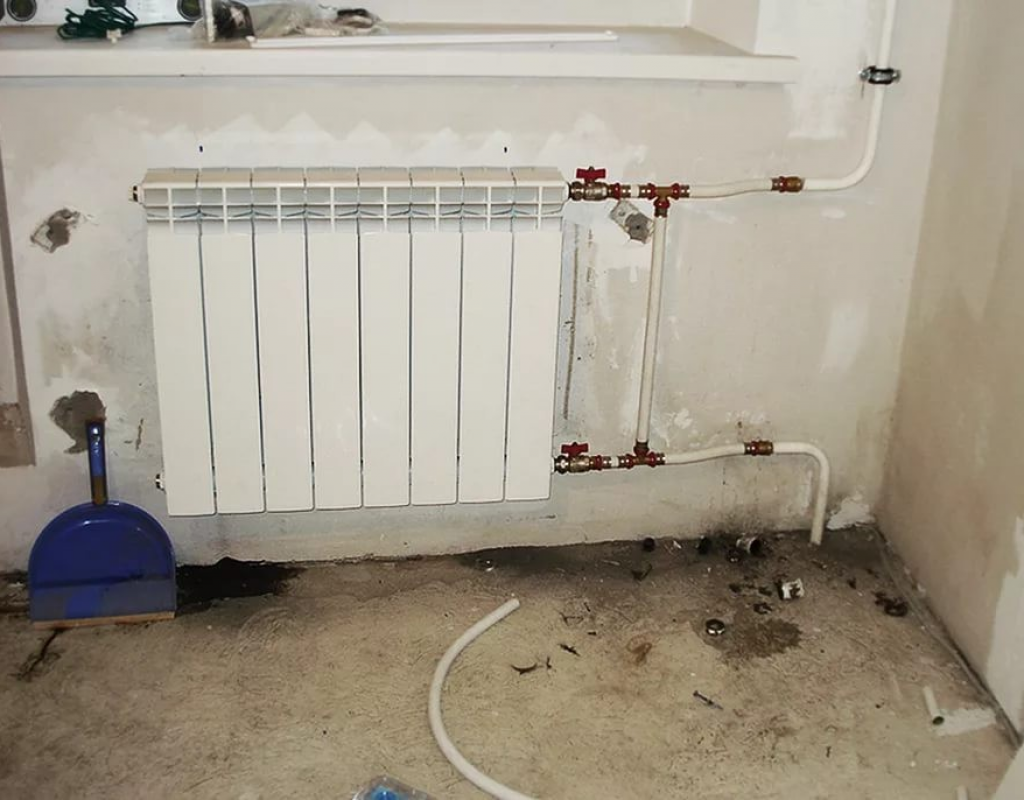

Установка и подключение радиатора к металлической трубе

Если выполняется монтаж радиатора отопления своими руками, то запаковка батареи, разметка и установка кронштейнов при подключении к металлической трубе выполняются аналогично. Разница в проводимых работах заключается только в материале используемых фитингов. Если при подключении к полипропиленовой трубе рекомендуется применять фитинги из полипропилена, то при монтаже на металлический трубопровод используют фитинги из аналогичного материала.

Самостоятельно установить и подключить батарею отопления сможет только человек, который ранее проводил подобные работы и обладает необходимыми знаниями. В противном случае лучше доверить установку квалифицированным специалистам.

Установка кронштейнов и монтаж батареи

Вы рассчитали количество необходимых кронштейнов? Не знаете, как это делается? Расчет прост: минимальное количество кронштейнов – 1 на 1 квадратный метр радиатора. Если у вас вся площадь батареи – 1 квадратный метр, то вам все равно понадобится 2 кронштейна. Количество всегда округляется в сторону увеличения для обеспечения безопасности системы. Объем секций, необходимых для обогрева комнаты, рассчитывается из площади и технических характеристик батареи, которую вы планируете вмонтировать в систему.

С материалами разобрались, теперь установка кронштейнов. Размечаем их местонахождение, еще раз перепроверяем уровнем и рулеткой верность разметки, если все правильно сверлим, вставляем дюбели, вкручиваем крепления. Теперь нужно повесить батарею. Если вы все сделали верно, то сразу заметите, как плотно и равномерно легла на крепления батарея. Нагрузка должна быть равномерно распределена, батарея прочно зафиксирована. Одолели? Здорово!

Теперь нужно подсоединить радиатор к системе отопления. Не стоит забывать о том, что для достижения необходимой герметичности в местах стыка прокладываются специальные материалы, обеспечивающие оптимальный ее уровень. Если вы не докрутили или перекрутили, то под давлением гарантированно возникнет течь, которая ни к чему хорошему привести не может! Для произведения монтажа вам понадобится пакля с краской, герметик или уплотнитель. Для страховки напомним, что перед началом монтажа нужно либо отключить отрезок системы, на котором будет производиться работа по замене батареи либо слить всю систему, если у вас не предусмотрены перекрывающие вентили.

Еще раз проверяем с уровнем правильность крепления батарей отопления к стене, выкручиваем все заглушки, подключаем байпас с вентилем, сгоны, тщательно обмотав их уплотнительным материалом либо прибегнув к сварке. Не снимая защитную оболочку, проведите опрессовку. Желательно, чтобы на этом этапе с вами был сантехник. Он дополнительно проверит правильность крепления, исправит возможные недочеты, доведет работу до логического завершения. Это то, что касается современных радиаторов – стальных, алюминиевых, биметаллических.

Чугунные радиаторы отличаются от вышеперечисленных, поэтому на их монтаже сделаем акцент. Их устанавливают те, кто хочет достичь максимально долгой теплоотдачи и медленного остывания системы. Для того чтобы установить подобный радиатор, его нужно раскрутить, провести регулирование ниппелей и снова собрать. Разбирают такую батарею вдвоем на верстаке с использованием ключей и ломика, откручивая сразу оба ниппеля – верхний и нижний.

Теперь собираете батарею в обратной последовательности, опресовываете. Прежде чем устанавливать у себя чугунные батареи, подумайте, выдержат ли ваши стены большой вес. Если стены, например из дерева, а вы приобрели чугунные секции, то вам дополнительно понадобятся специальные опорные подставки. Не забывайте про байпас при однотрубной системе и обязательную установку крана Маевского. Сварка не обязательна, монтаж производится с помощью сгонов и уплотнительных материалов.

Подготовка к монтажу

Процесс подготовки не менее важен, чем сама установка радиаторов. Так, если вы живете в многоэтажном доме, то вам стоит попробовать договориться с соседями о совместной замене труб отопления. Эффект от такой замены будет более ощутимый, чем если бы вы меняли трубы только у себя. Также не стоит объяснять, что этим нужно заниматься летом, а не зимой. Если имеется старая система, то ее нужно демонтировать, а лишь потом начинать установку новой. Также нужно приобрести минимум материалов и инструментов.
