Солнечные батареи и коллекторы: теория, области применения, рабочие самоделки

Схемы установки солнечного коллектора

В автономных системах обогрева и горячего водоснабжения обязательно нужно использовать накопительный бак для аккумуляции тепловой энергии. Связано это с тем, что распределение тепла, которое генерирует гелиоустановка, не пропорционально расходу энергии. Поэтому полученные ресурсы сначала аккумулируют в специальной емкости, а потом только потребляют по мере необходимости.

Специалисты рекомендуют использовать для этой цели стандартный накопительный бак для системы горячего водоснабжения или, как альтернативный вариант, — буферную емкость из автономной отопительной системы. Грамотно построенная конструкция подразумевает соединение коллектора с дополнительным теплообменником, который напрямую контактирует с накопительным баком. Существует пять проверенных на практике схем подключения оборудования.

№1. ГВС с естественной циркуляцией материала-теплоносителя

Данная схема используется преимущественно на малых площадях (например, для летнего душа), но вполне применима и для небольших строений — бани или дачного домика. Солнечный коллектор нужно установить ниже уровня накопительного бака не более, чем на 1 метр. Благодаря этому будет обеспечена естественная циркуляция жидкости в системе. Для соединения аккумулирующей емкости и коллектора желательно использовать трубы на ¾ дюйма.

Если вы планируете использовать горячую воду в вечернее время, накопительный бак нужно утеплить или купить готовую емкость, функционирующую по аналогии с термосом

Обратите внимание, что слой утеплителя не должен быть меньше 10 см. Это самая доступная схема подключения солнечного коллектора, однако она имеет один недостаток — минимальную инерционность

При минусовой температуре окружающей среды воду придется сливать, чтобы не допустить разгерметизации водопроводных труб.

№2. Зимний вариант установки солярного коллектора для ГВС

В данном случае теплоноситель для солнечных коллекторов — антифриз. Это позволяет избежать замерзания воды в трубах зимой. Но здесь нужно использовать аккумулирующую емкость косвенного нагрева с медным змеевиком. Непрерывная циркуляция жидкости происходит непосредственно между внутренними магистралями гелиосистемы и змеевиком, установленным в накопительном баке.

Данная схема монтажа рассчитана на естественную циркуляцию, но желательно «прогонять» теплоноситель для гелиосистем принудительно, используя циркуляционный насос. Дополнительно нужно установить расширительный бак.

№3. Схема подключения коллектора для отопления дома

Этот вариант подразумевает использование емкости косвенного нагрева, которая работает на твердом или «голубом» топливе. Поздней весной и летом котел можно отключать, поскольку воду будет нагревать коллектор. А вот зимой эффективность гелиосистем в северо-восточных регионах России не очень велика, так как интенсивность солнечного излучения минимальна. По этой причине коллектор используют в качестве источника дополнительного подогрева к отопительным системам.

Но даже в этом случае владелец дома получает возможность более рационально расходовать традиционные энергоресурсы. Чтобы обеспечить отопление дома в зимний период при помощи только одного солнечного коллектора, габариты всей конструкции должны составлять не менее 30–40% от площади здания.

№4. Монтаж гелиосистемы для отопления и ГВС

Типовая схема подключения объединяет сразу два варианта, то есть подходит одновременно для организации автономного отопления и горячего водоснабжения. Здесь применяется двухконтурная теплоаккумулирующая емкость— помимо медного змеевика, монтируется также дополнительный внутренний резервуар.

Такая схема установки дает возможность отделить техническую жидкость от питьевой воды. Для автоматизации процесса нагрева теплоносителя в систему интегрируют специальный контроллер солнечного коллектора, который позволяет избежать перерасхода энергоресурсов за счет контроля над температурой теплоносителя в гелиосистеме и температурой воды в буфере.

№5. Установка коллектора для подогрева бассейна

Данная схема не подходит к системе отопления, а используется, когда необходимо нагреть воду в открытом бассейне переносного типа. Чтобы обеспечить циркуляцию жидкости, допускается использовать стандартную погружную помпу. Если на вашем участке находится стационарный бассейн, для большего удобства оборудование лучше подключить к бытовой автоматизированной насосной станции.

Как установить солнечный коллектор

После того как устройство куплено, главным вопросом становится установка и подключение солнечных коллекторов своими руками. При эксплуатации в летний период устройство можно применять для летнего душа и хозяйственных потребностей.

При использовании принципа естественной циркуляции жидкости, коллектор ставится ниже уровня бака для горячей воды. Разница в высоте обычно составляет 80-100 см. Движение воды обеспечивается расхождением в плотности воды с разной температурой.

Коллектор соединяется с баком при помощи труб, диаметр которых не меньше 3/4 дюйма. Для стенок бака потребуется теплоизоляция. Применяют минвату слоем 10 см и полиэтилен, который компенсирует отсутствие крыши. Эксперты рекомендуют применять навес, защищающий бак от влаги снаружи.

Если вас интересует пошаговая сборка солнечных коллекторов своими руками, то надо помнить, что естественное движение воды может быть неэффективным, особенно при большом расстоянии между баком и поглощающей солнце поверхностью. Чтобы компенсировать этот недостаток, целесообразно поставить насос циркуляционного типа.

Гелиоустановки для систем горячего водоснабжения и отопления

Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

  • снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
  • экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

  • водяные (жидкостные);
  • воздушные.

По уровню предельных температур коллекторы бывают:

  • низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
  • среднетемпературными до 80°C;
  • высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

  • плоскими, которые могут быть как воздушными, так и жидкостными;
  • вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
  • трубчатыми – бывают и жидкостными, и воздушными;
  • термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

Схемы подключения к системе отопления

Обогрев частного дома на солнечных батареях можно организовать как с использованием фотоэлектрических батарей, так и с помощью солнечных коллекторов. В зависимости от выбора оборудования, природных условий и времени эксплуатации схемы подключения отличаются. Система может работать как автономно, так и в тандеме с существующей системой отопления.

С водяным коллектором

Различают зимние и летние варианты подключения водяного коллектора к системе отопления частного дома. В летнем варианте тепло обычно используется для горячего водоснабжения (например, на даче). Система в таком исполнении может использоваться без насоса для циркуляции жидкости. Циркуляция воды и теплообмен будут происходить за счет естественной конвекции. В качестве теплообменной жидкости чаще всего выступает вода.

Летняя схема подключения солнечного коллектора

Коллектор нагревает воду, которая, за счет конвекции, поступает в накопительный бак, где и происходит теплообмен. Охлажденная жидкость подается обратно на коллектор. По мере расходования горячей воды из накопительного бака, снизу в него поступает холодная вода от источника водоснабжения.

Система на естественной циркуляции сама по себе не сложная, но при этом неустойчива и требует тщательного монтажа, с соблюдением углов наклона. Бак должен быть расположен выше, чем коллектор, и для повышения эффективности, его нужно хорошо утеплить.

Если в летнюю систему добавить насос циркуляции, датчики температуры и контроллер, то система станет много эффективнее. В этом случае, датчики температуры устанавливаются на выход из коллектора и в накопительный бак. Ориентируясь на показания датчиков температуры, контроллер будет запускать или останавливать циркуляционный насос, тем самым регулируя температуру воды.

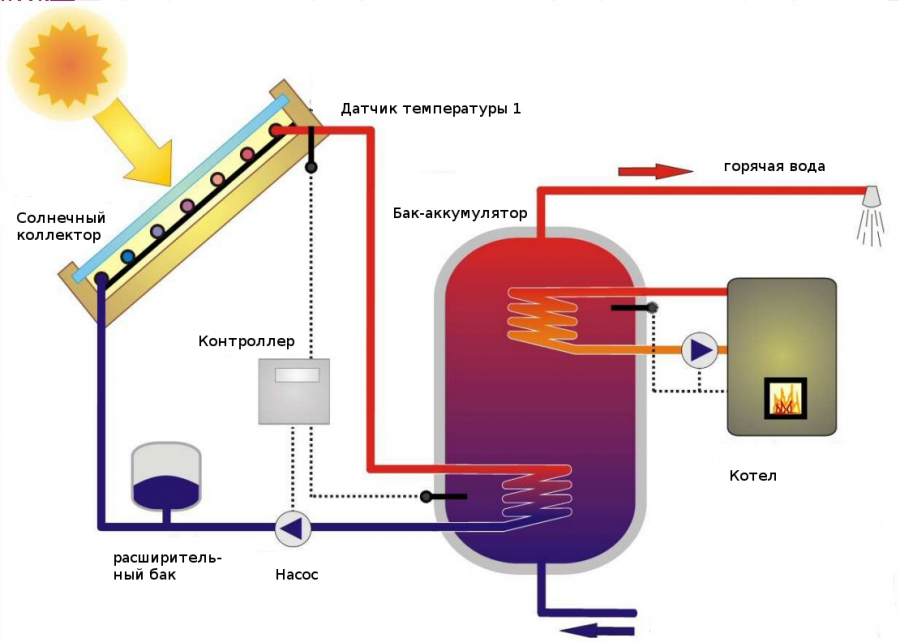

Схема подключения солнечного коллектора с насосом циркуляции

Варианты реализации отопления и горячего водоснабжения могут быть различными. Но, если систему планируется использовать зимой в средних широтах, то стабильно работать она будет только в связке с существующей системой отопления, дополняя или дублируя её. Например, можно реализовать систему теплый пол от солнечных батарей, а основную систему отопления радиаторами, сделать с помощью газовых или электрических ТЭНов. В холодные периоды температуру в доме всегда можно поддержать обычной системой отопления.

С солнечной батареей

Как и в схеме с коллектором, создать достаточно мощную систему отопления частного дома на от солнечной батареи на фотоэлектрических элементах, будет стоить очень дорого. Примерная площадь только самих батарей потребуется около 30 м2. Аккумуляторы нельзя разряжать ниже 30% уровня, что также потребует большой начальной ёмкости. Поэтому электрическую станцию на солнечных батареях можно так же монтировать в тандеме с общей сетевой. Установка даже не очень мощной и недорогой системы сэкономит затраты на электроэнергию, и компенсирует перебои напряжения.

Схема подключения солнечной электростанции в частном доме

Система состоит из:

  • солнечных элементов;
  • инвертора;
  • аккумуляторных батарей;
  • контроллера заряда.

Ток с солнечных панелей поступает на контроллер заряда, который регулирует заряд аккумуляторов, и распределяет ток между аккумуляторами и потребителем. Если от солнечных элементов поступает мало энергии, и аккумуляторы разряжены, то питание потребителей происходит от городской сети.

Инвертор преобразует постоянный ток в переменный однофазный 220 В. В некоторых системах функции инвертора и контроллера могут быть объединены в одном устройстве.

Гибридные системы обладают большой устойчивостью, и экономят электроэнергию. Но их можно и разделить по тому же принципу: отдельные обогреватели в доме можно запитать от розеток, работающих на солнечных батареях, остальные — от городской системы энергоснабжения. Если вторую систему снабдить системой автоматического регулирования, то температура в доме будет поддерживаться на требуемом уровне, при этом по максимуму будут использованы возможности солнечной электростанции.

Выбираем солнечный коллектор

Конструкция солнечного коллектора

Для эффективной работы отопления с помощью солнечной энергии рекомендуется установка коллекторов. Они представляют собой систему трубопроводов, по которым протекает теплоноситель. Для защиты и лучшего фокусирования солнечной энергии конструкция защищена прозрачной стеклянной панелью.

Для повышения эффективной работы оборудования в нем можно использовать различные типы теплоносителя, которые не изменят своих свойств под воздействием отрицательных температур

Это важно для регионов с холодной зимой. Кроме этого необходимо тщательно проанализировать предложения на рынке и выбрать оптимальную конструкцию

В настоящее время производители предлагают несколько способов организации отопления частного дома солнечными коллекторами:

  • Вакуумные коллектора. Оптимальный вариант для организации пассивной системы солнечного отопления. Характеризуются практически полным отсутствием тепловых потерь;
  • Плоские коллектора. Экономный вариант солнечного отопления. Представляют собой систему труб, защищенных прозрачным материалом. Чаще всего используются для горячего водоснабжения в летний период. Применение для комбинированного солнечного отопления требует учета графика температур в зимний период и тщательный выбор теплоносителя.

Выбор во многом определяется предварительными расчетами – требуемой мощности и периодичностью работы теплоснабжения. В качестве эконом варианта можно рассматривать возможность самостоятельного изготовления плоских коллекторов для отопления солнечной энергией своими руками.

Вакуумные коллекторы для отопления

Конструкция вакуумного солнечного коллектора

Одной из проблем эксплуатации солнечных радиаторов для отопления дома являются большие тепловые потери. Они обусловлены особенностями эксплуатации – панель должна находиться вне отапливаемого помещения для поглощения солнечной энергии. Для решения этого вопроса был разработан вакуумный солнечный коллектор для системы отопления.

Конструкция вакуумных коллекторов состоит из внешнего корпуса и внутренней системы стеклянных труб. Для лучшей изоляции трубопроводы отделены от внешней среды вакуумной прослойкой с разряженным воздухом. Фактически вся установка представляет собой большой прозрачный термос.

Специфика вакуумного солнечного коллектора в системе отопления заключается в следующем:

  • Использование в качестве теплоносителя специальной жидкости с низким порогом закипания. При этом происходит более эффективная передача тепловой энергии через теплообменник основному теплоносителю отопления – воде;
  • Нанесение на внутреннюю поверхность специального покрытия, увеличивающего поглощательную способность тепловой солнечной энергии;
  • Независимость работы от внешней температуры воздуха.

Для нормального функционирования системы потребуется обеспечить надежную теплоизоляцию теплообменника. Также следует утеплить трубопровод в местах прохождения через неотапливаемые помещения – чердак, кровельный пирог. Для расчета солнечного коллектора для отопления можно применять стандартные схемы. Но нужно учитывать, что его работа будет неэффективной при снижении температуры теплоносителя в контуре до +22°С.

Плоские солнечные коллекторы для отопления

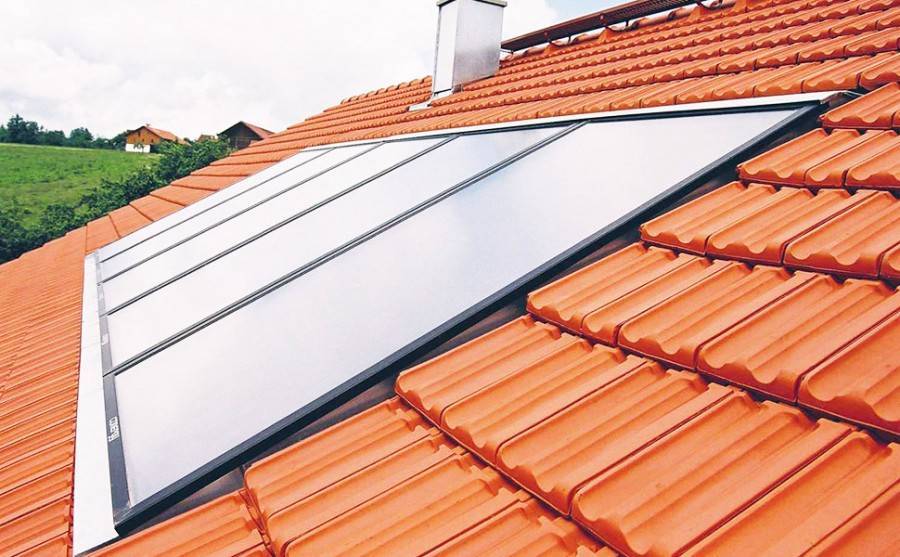

Плоский солнечный коллектор

Для создания солнечной системы отопления частного дома с минимальными затратами чаще всего устанавливают плоские коллектора. Они отличаются от вакуумных упрощенной конструкцией. Однако при этом увеличиваются требования к их эксплуатации.

Плоский коллектор также имеет внутреннюю систему трубопроводов. Однако она изготавливается из медных или полимерных труб. Для защиты используется поликарбонат или каленое стекло. Внутренняя поверхность изолируется утеплителем – минеральной ватой или пенопластом. Под воздействием солнечных лучей происходит нагрев трубок и как следствие – повышение температуры теплоносителя.

Для плоского солнечного коллектора в системе отопления существуют жесткие эксплуатационные ограничения:

  • В качестве теплоносителя можно использовать только антифриз. В противном случае произойдет замерзание воды и разрушение трубопровода;
  • Для лучшей циркуляции при передаче тепла необходим монтаж насоса;
  • При температуре ниже -10°С эффективность работы системы сильно падает.

Из-за последнего фактора не рекомендуется организация теплоснабжение дома солнечной энергией с помощью плоских коллекторов в регионах с низкими температурами в зимний период. Поэтому чаще всего делают плоский солнечный коллектор для отопления своими руками для горячего водоснабжения летом, весной или осенью.

Требование к помещению и найм персонала

И если для сборки панелей из отдельных деталей вам не потребуется больших площадей, то в случае с полноценным предприятием без аренды цеха не обойтись. Тут тоже предстоят вложения, поскольку площадь необходимо тщательно подготовить, чтобы технология осуществлялась по всем правилам. Потребуются – вентиляционные системы, отопление, водоснабжение, трехфазное электричество, обеззараживающие установки. В цехе должна соблюдаться чистота, поскольку предстоит вести высокоточную техническую работу. Потребуется площадь не менее 300 м2.

Гибкие солнечные панели должны выпускаться под четким надзором специалиста. Помимо рабочего персонала, пригласите на производство квалифицированных сотрудников, имеющих опыт в работах со сложной техникой. А вот найти специалистов, которые уже работали в подобных цехах в России, будет практически нереально – если только приглашать людей из-за границы.

Плюсы и минусы гелиосистемы

Говоря о солнечных коллекторах в целом, можно выделить следующие их достоинства:

  1. Им присущ более высокий КПД по сравнению с фотоэлектрическими элементами и ветрогенераторами.
  2. Усваиваемая с их помощью энергия является абсолютно бесплатной.
  3. Работа солнечного коллектора полностью безвредна для экологии: используемый ресурс – солнечное тепло — является неисчерпаемым и усваивается напрямую, без сжигания чего-либо и загрязнения окружающей среды.

Теперь укажем слабые места гелиоустановок:

  1. Коллекторы заводского изготовления стоят пока сравнительно дорого – от 500 до 1000 дол. Таким образом, стоимость системы из 2-х коллекторов с монтажом может достигать 2,5 тыс. дол.
  2. Из-за переменчивости погодных условий производительность коллектора не является стабильной.

По той же причине систему приходится оснащать довольно вместительным баком- накопителем с хорошей теплоизоляцией.

Плоский гелиопреобразователь

Плоский солнечный коллектор представляет собой автономную панель, состоит из трех компонентов:

  • Поглотитель солнечного излучения. Его красят черной краской или наносят специальное покрытие.
  • Верхнее прозрачное покрытие. Изготавливается из закаленного стекла или поликарбоната.
  • Система трубок, посредством которой прогревается циркулирующий в ней теплоноситель. Как правило, делается из меди.

Задняя сторона панели имеет эффективное теплоизоляционное покрытие. Одна или несколько таких панелей подключаются к подающей линии бака-аккумулятора. Этот вид системы имеет сравнительно низкую стоимость и хорошую производительность в теплые сезоны. Минусом является низкая эффективность при отрицательных температурах и ощутимые теплопотери.

Определяемся с размерами коллектора

Теперь подведем итог, перечислим все необходимые для сборки эффективного самодельного коллектора материалы:

  • Трубки из меди размерами 18 миллиметров – из них вы будете формировать змеевик (такие же трубки используют при сборке отопительных систем);
  • черная матовая краска, стойкая к высоким температурам (при ее помощи вы нанесете селективное покрытие);
  • минеральная вата (теплоизоляция);
  • лист металла (медь, железо, сталь), толщина листа 0,8 миллиметров в толщину;
  • угловые переходы 18 х 18 миллиметров;
  • сантехнические переходы 18 мм х ¾ (нужны для того чтобы подключить к системе водоснабжения);
  • сотовый поликарбонат (лицевое покрытие коллектора);
  • лист алюминия и алюминиевые уголки для создания корпуса изделия, в случае отсутствия таковых – деревянные планки и лист фанеры для задней стены нагревателя;
  • все необходимые для проведения паяльных работ инструменты.

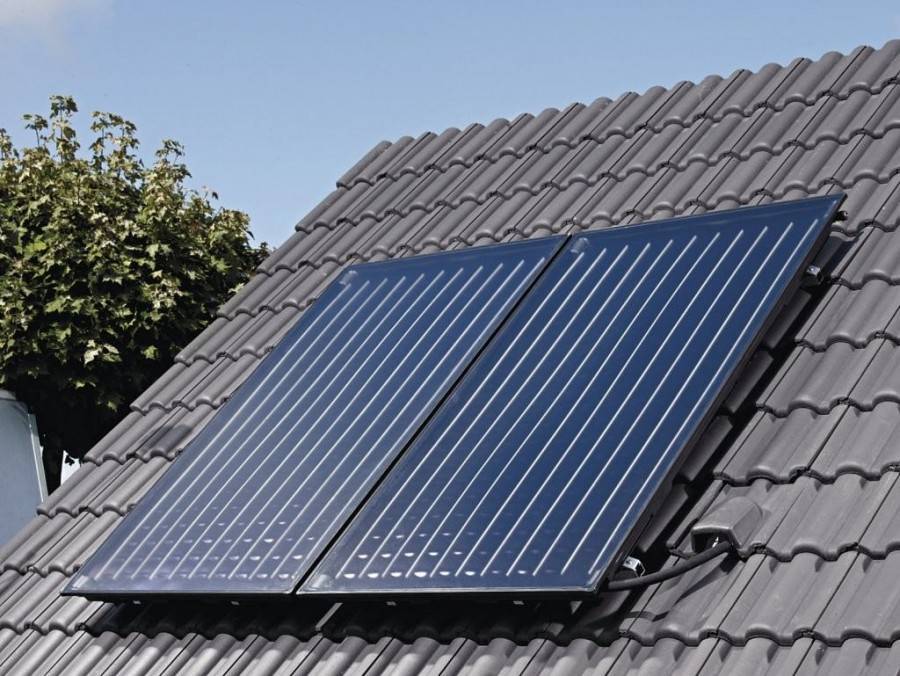

Сдвоенный коллектор

Важно заранее определиться с габаритами вашего коллектора исходя из его размеров, заранее рассчитайте требуемое количество трубок, переходов и других материалов (проще говоря, общую производительность монтируемого устройства). Вычислите количество воды, которое потребуется для обеспечения теплового обмена во всей системе

Чтобы это сделать определитесь заранее, в каких целях будет использоваться коллектор – либо это только помывка посуды, либо для душа, либо для обеспечения покрытия всех хозяйственных нужд горячего водоснабжения в вашем доме. Для подогрева воды в целях помывки посуды или принятия душа будет достаточно собрать коллектор размерами 200 х 100 сантиметров, расстояние между трубками в змеевике должно составить от 8 до 10 сантиметров.

Достоинства оборудования

Для функционирования коллекторов не требуется использование дополнительных источников энергии. Работа оборудования базируется на применении возобновляемых природных источников энергии.

Каждый квадратный метр коллектора обеспечивает среднегодовую экономию 800 кВт. Даже в зимний период существует возможность обогревать до 30-40% жилой площади в загородном доме.

Конечно, КПД зависит от типа устройства и его модели, но уже сейчас автоматизированные модификации дают 75%-е преобразование энергии солнца в целях отопления.

  • обеспечение автономного отопления и подогрева воды в любое время года;
  • длительный период эксплуатации;
  • высокий уровень окупаемости – в среднем до 4-5 лет;
  • независимость от роста тарифов на энергоресурсы;
  • использование для отопления жилых и хозяйственных помещений;
  • возможность простого подключения к существующей автономной системе отопления;
  • экологичность оборудования;
  • минимизация нагрузки на внутреннюю электросеть;
  • мобильность с позиций подстройки под конкретные условия эксплуатации.

Однако прежде чем изучать инструкцию, как можно собрать солнечный коллектор, необходимо понять и его недостатки.

Во-первых, это высокая стоимость самого оборудования, которое может быть доступным не каждому дачнику.

Солнечный коллектор из поликарбоната своими руками

С каждым годом проблема обеспечения горячей водой вашего загородного дома или дачи становится все более актуальной. Пригородные домовладельцы часто думают об этом, особенно когда живут там постоянно.

Ведь расходы на отопление и горячее водоснабжение составляют значительную долю финансового обеспечения дома. И поиск возможностей их уменьшить — нормальное и естественное желание любого человека.

Конечно, наиболее реальный вариант удешевления отопления дома — это сделать своими руками прибор из области альтернативной энергетики. Хорошим вариантом станет солнечный коллектор из поликарбоната.

Тот факт, что устройство селективной возобновляемой энергии, которое можно использовать для обогрева дома, имеет много неоспоримых преимуществ, известен уже давно, почти каждый взрослый знает. Однако на практике не все решаются выложить приличную сумму денег на покупку фабричного устройства, использующего солнечное излучение для обогрева дома. Конечно, из любой ситуации можно найти выход, а тем более из этой. Солнечный коллектор для бытовых нужд можно сделать своими руками.

Вы легко сможете собрать плоский солнечный коллектор своими руками. Такие самодельные солнечные водонагреватели могут быть изготовлены, например, из сотового поликарбоната и вакуумных трубок. В результате вы получите поглотитель солнечной энергии, который сможете использовать для обогрева дома путем нагрева воды и для летнего душа, а его изготовление потребует минимальных финансовых вложений с вашей стороны.

В учебных целях достаточно проанализировать определенный объем информации, посмотреть видео в Интернете, где наглядно объясняется и показано, как сделать самодельный коллектор своими руками.

Изначально стекло использовалось для изготовления солнечных коллекторов, но последующая практика использования этого типа оборудования показала, что солнечный коллектор, собранный из сотового поликарбоната, значительно превосходит стеклянные коллекторы по эффективности. Собранный вручную, он почти так же пропускает свет, как и стекло. Однако сам по себе поликарбонат намного легче стекла, что значительно облегчает процесс его монтажа.

Еще одним преимуществом, которое дает уменьшение общего веса конструкции, являются большие возможности выбора места установки, поскольку требования к поверхностному сопротивлению значительно снижаются. Еще одно преимущество листа сотового поликарбоната — его высокая устойчивость к механическим воздействиям. Даже довольно сильный град не сможет повредить коллектор, сделанный на основе поликарбоната. Такие изделия считаются намного более прочными и надежными. Сравнение различных типов устройств есть на видео в глобальной сети.

Устройство и область применения в быту

На сегодняшний день применяются такие типы гелиоустановок: плоскопластинчатые и вакуумные

Плоскопластинчатые

Это самые простые и дешевые устройства. Они состоят из улавливающей солнечное излучение пластины (абсорбера), прозрачного покрытия и закрывающей нижнюю поверхность теплоизоляции. На обращенную к солнцу поверхность пластины наносят черную краску или особое покрытие, например, из оксида титана или черного никеля. Оно называется селективным. Наиболее эффективными являются абсорберы, изготовленные из меди.

Светопропускающее покрытие выполняют из специального профильного поликарбонатного листа (с рифлением) или закаленного стекла, почти полностью очищенного от металлических примесей.

Все зазоры между корпусом коллектора и прозрачной крышкой герметизируются, что способствует уменьшению теплопотерь вследствие конвекции.

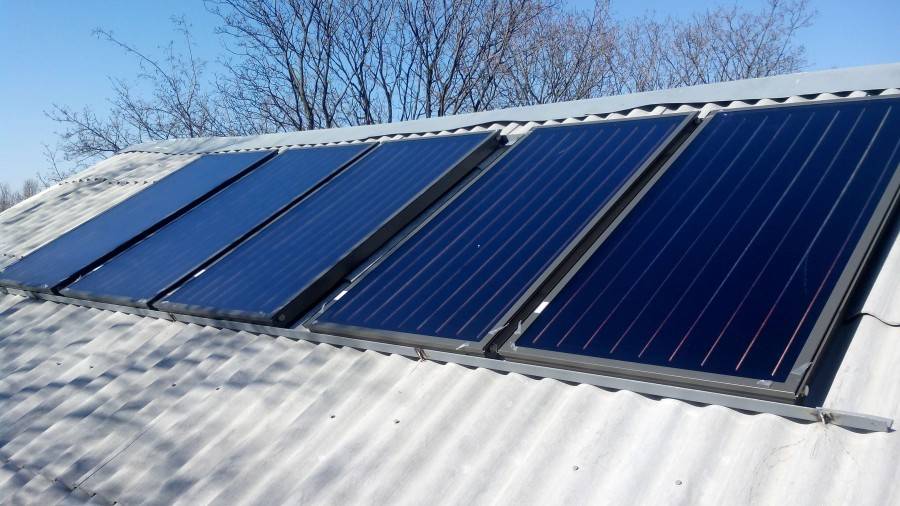

Плоский пластинчатый коллектор

В воздушных коллекторах используемый в качестве теплоносителя воздух омывает непосредственно абсорбер – с одной или с двух сторон. В устройствах, ориентированных на применение жидкостного теплоносителя (вода, масло или антифриз), к абсорберу могут быть прикреплены медные или алюминиевые трубки, в которые этот теплоноситель подается.

Если не отбирать накапливаемое плоско-пластинчатым коллектором тепло, он сможет нагреть воду до температуры в 190 – 210 градусов.

Для повышения эффективности таких установок применяют покрытия из особых материалов, не излучающих тепло в виде инфракрасных волн.

Вакуумные

Роль абсорбера в таком коллекторе играет поверхность трубки, по которой протекает теплоноситель. При этом сама она заключена в круглый прозрачный кожух, из которого выкачан воздух. Таким образом, каждая трубка с теплоносителем окружена, подобно колбе термоса, вакуумом.

Вакуумный коллектор стоит дороже, но зато является более эффективным: с его помощью воду можно нагреть уже до 250 – 300 градусов.

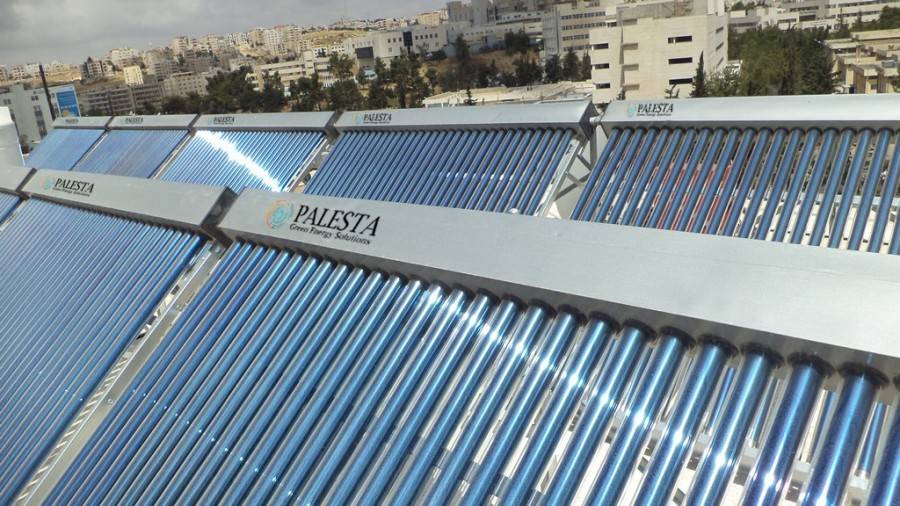

Вакуумные коллекторы

Значительно повысить производительность вакуумного коллектора можно при помощи параболоцилиндрических отражателей. Это продолговатые элементы с вогнутой зеркальной поверхностью, которая в поперечном сечении образует параболу. Такие отражатели устанавливаются в коллекторе за трубками, фокусируя на них весь неусвоенный солнечный свет.

Оснащенная такими элементами установка может нагревать теплоноситель (применяется масло) до температуры в 300 – 390 градусов. Чтобы еще больше увеличить производительность коллектора, его оснащают системой слежения за солнцем.

Прочие элементы системы

Помимо собственно коллектора в гелиоустановке имеется накопительный бак с водой, которой при помощи встроенного теплообменника передается накопленная теплоносителем энергия.

Существуют системы как с естественной циркуляцией теплоносителя (накопительный бак устанавливается выше коллектора), так и с принудительной – при помощи насоса (бак можно устанавливать на любом уровне).

Гелиоколлекторы в системе отопления

Применение

В быту гелиоустановки применяются для приготовления горячей воды, в том числе для бань, подогрева бассейна либо в качестве дополнительного источника тепла для системы отопления. В промышленности сфера применения таких систем является более широкой: на их основе сооружают опреснители воды, парогенераторы (пар приводит в движение различные машины) и даже электростанции.

Принцип работы

На сегодняшний момент разработаны различные виды гелиоколлекторов.

Но принцип водонагрева идентичен – все устройства работают по одной разработанной схеме. В хорошую погоду лучи солнца начинают нагревать теплоноситель. Он проходит по тонким изящным трубочкам, попадая в бак с жидкостью. Теплоноситель и трубочки размещаются по всей внутренней поверхности бака. Благодаря такому принципу происходит нагревание жидкости, находящейся в аппарате. Позже нагретую воду разрешено применять на бытовые нужды. Таким образом, можно отапливать помещение, использовать нагретую жидкость для душевых кабин как горячее водоснабжение.

Температуру воды можно контролировать разработанными датчиками. Если произошло слишком сильное охлаждение жидкости, ниже заданного уровня, то автоматически включится специальный резервный подогрев. Солнечный коллектор можно подключить к электрическому или газовому котлу.

Представлена схема работы, подходящая для всех солнечных водонагревателей. Такое устройство отлично подойдет для отопления небольшого частного дома. На сегодняшний момент разработано несколько устройств: плоские, вакуумные и воздушные приспособления. Принцип действия таких устройств очень схож. Происходит нагрев теплоносителя от солнечных лучей с дальнейшей отдачей энергии. Но в работе наблюдается очень много различий.

Видео о различных видах альтернативных источниках отопления

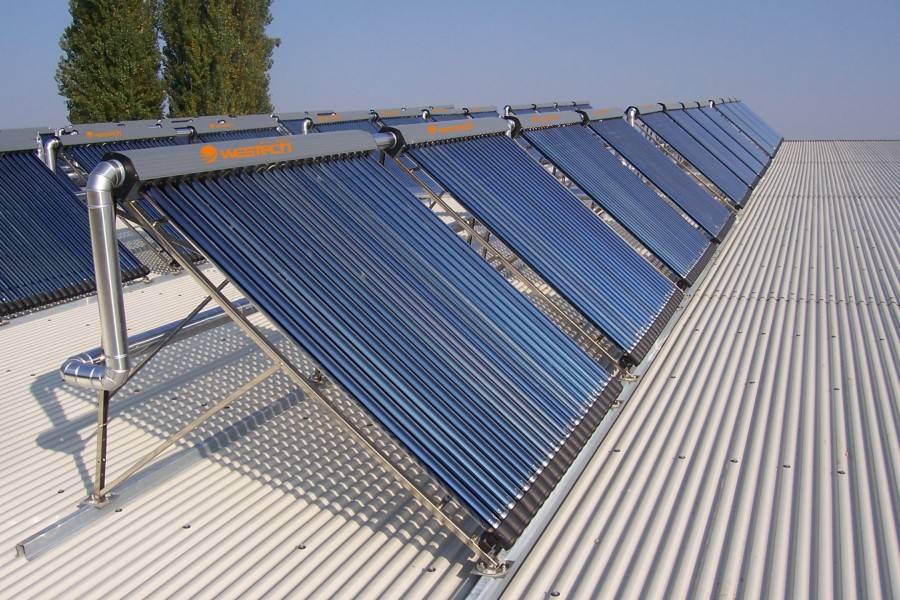

Вакуумный солнечный коллектор

Вакуумные системы имеют довольно сложное устройство. Основным рабочим элементом является дорогостоящая светопоглащающая трубка особой конструкции. В основу положен принцип термоса. Поверхность вакуумной трубки прозрачная. Она пропускает солнечный свет на внутреннюю трубку. Из пространства между ними откачан воздух, отсутствие газа позволяет сохранять до 97 % тепла.

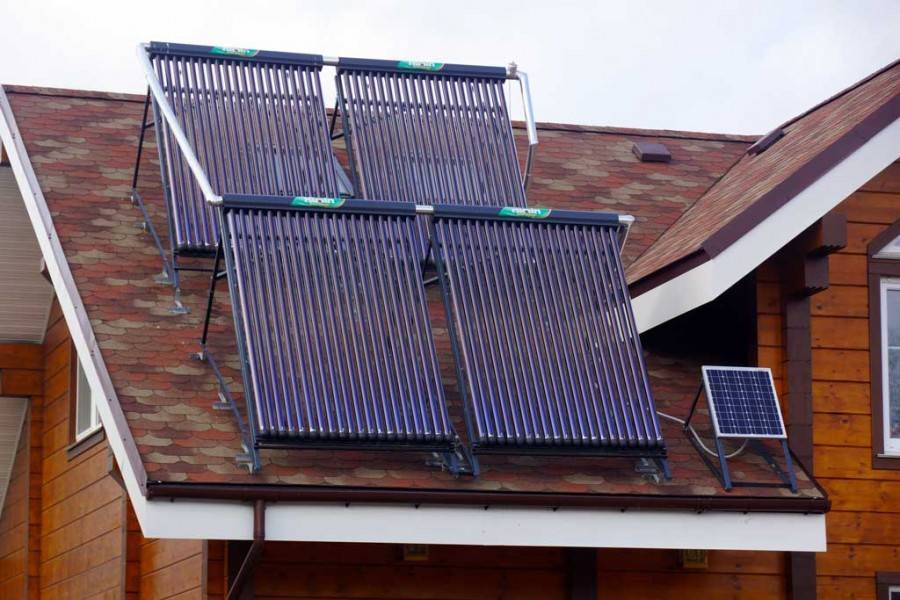

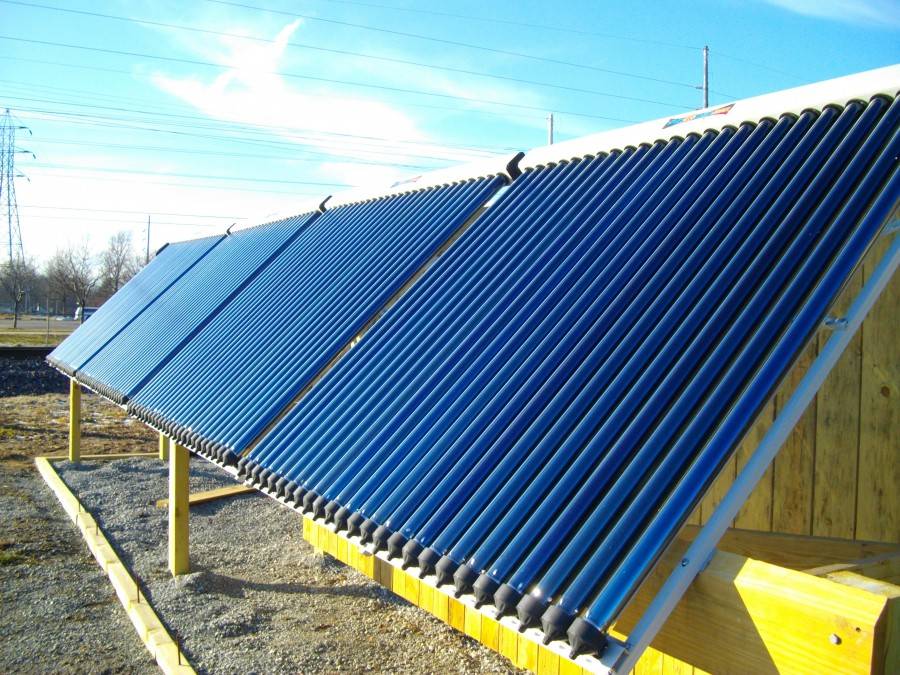

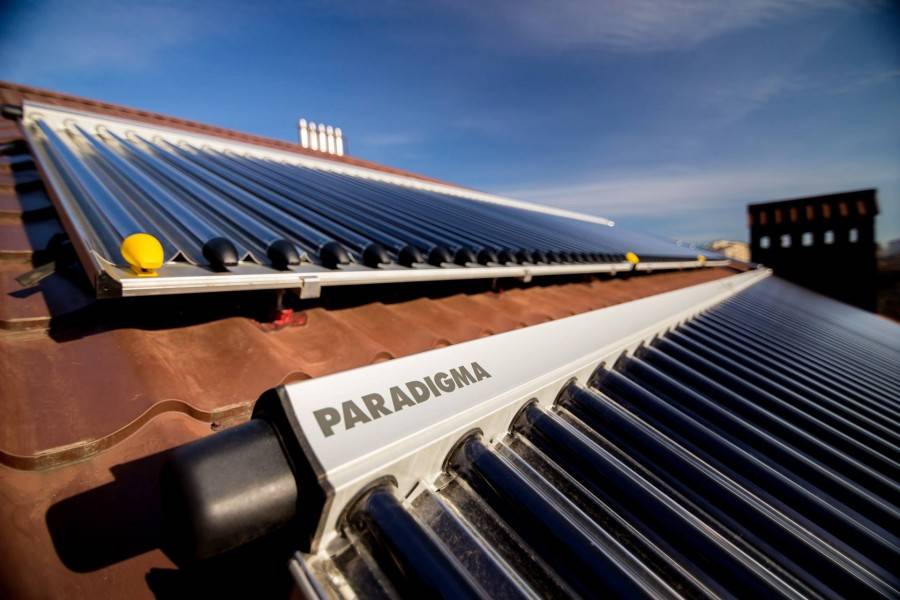

В нижней части внутренней трубки находится теплоноситель – жидкость, которая при нагревании быстро переходит в газообразное состояние. В верхней части трубки происходит передача тепла коллектору, при этом теплоноситель охлаждается и, конденсируясь, возвращается в изначальное состояние. Системы с использованием вакуумных трубок обладают довольно высоким КПД при температуре ниже -37 °С и плохой освещенности. Это оборудование требует своевременной очистки от снега и монтажа строго под определенным углом. Также периодически прозрачные сегменты следует очищать от загрязнения. Вакуумный солнечный коллектор специально разрабатывался для северных широт. Он эффективно работает при отсутствии прямых солнечных лучей.

Ответственная стадия сборки

Заключительным этапом вам надо собрать корпус, который скрепит все компоненты устройства в единую конструкцию. Используя лист фанеры и деревянные бруски, нужно сбить прочный ящик. В используемых деревянных брусках заранее прорежьте пазы, в них вы потом вставите экран из поликарбоната (глубина паза около 0,5 см). Выходные отверстия для трубок можно сделать уже после того, как установите все основные компоненты. Далее, в уже собранный деревянный ящик, чтобы создать воздушный карман, вы укладываете изоляцию из минваты. Поверх минваты крепите панель со змеевиком. Края ваты подворачиваете так, чтобы змеевик не дотрагивался до стенок ящика. Нагревательная панель и панель из поликарбоната также должны иметь между собой расстояние и не прикасаться друг к другу.

Завершающая стадия состоит в обработке корпуса специальным раствором с водоотталкивающей способностью и покрывается эмалью (за исключением лицевой части).

Солнечный коллектор из старых рам

Вот и все, солнечный коллектор своими руками готов. Для того чтобы его активировать, поставьте его на опорную конструкцию, развернув лицевой частью к солнцу таким образом, чтобы лучи падали на лицевую часть под максимально прямым углом. На крыше устанавливаете бак для накопления воды, он будет служить резервуаром. К верхней части бака проведите шланг, соединенный с верхней трубкой коллектора, к нижней части от нижней трубки. Подключив воду по такой схеме, вы обеспечите работу в режиме естественной циркуляции. Согласно законам физики, горячая вода будет подыматься кверху в направлении бака, а вытесняемая холодная будет попадать в коллектор для нагрева в змеевике. Не забудьте, что к баку необходимо присоединить шланг и вентиль для забора воды из бака, а также его наполнения новой.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
