Как сделать септик из железобетонных колец

Виды бетонных конструкций и принцип работы

Рассмотрим различные варианты:

  • Однокамерные. Целесообразны при небольшом и нерегулярном объеме сброса стоков – например, для летней дачи, куда приезжают на выходные. В загерметизированный резервуар поступают, накапливаются и отстаиваются стоки. Проводится первичная (анаэробная) очистка. Минерализированный осадок (т. н. активный ил) откачивают по мере накопления – в среднем 1–2 раза за сезон. Первично очищенную воду возможно использовать в хозяйственных целях.
  • Двухкамерные. Из первого очистителя через перелив вода попадает в камеру аэробной фильтрации, где проходит дополнительную доочистку. Второй отсек, в отличие от первого, нуждается в вентиляции – а потому оборудуется воздухозаборником и часто компрессором. Из этой камеры жидкость уходит на фильтрационное поле.
  • Трехкамерные. В них ведется работа по равномерному отводу воды в грунт через дополнительно досыпанные слои песка и щебня выполняет третья емкость – колонна очистки.

Конструкция

Септик из железобетонных колец представляет собой своего рода гигантский бидон, погружённый в землю по самую крышку. Он складывается, подобно лего, из заводских железобетонных деталей. Кольца (цилиндры) бывают различных диаметров, поэтому при одинаковой высоте можно получить различную ёмкость «бидона». При малых стоках может быть достаточно одного «бидона». Однако, при увеличении количества пользователей, необходимый объём возрастает, потому сооружаются септики из двух, трёх резервуаров. Это способствует проведению очистки стоков ступенчато, когда в каждом из резервуаров очистка производится своими методами.

Все сосуды очистного объекта сообщаются друг с другом. Поэтому перемещение вод в конструкции происходит с использованием известного принципа. Для этого отдельные резервуары соединяются друг с другом последовательно отрезками пластиковых или металлических труб. К первой ёмкости по трубам поступают бытовые стоки. Из последней ёмкости вода, прошедшая очистку, просачивается через гравийную или щебёночную подушку дна или стеновые отверстия, либо вытекает через трубу в пруд, канаву, на фильтрационную площадку.

Все резервуары закрываются крышками, конструкции могут быть различными. Два первых резервуара имеют герметичную конструкцию (дно из монолитного или сборного железобетона), третий резервуар обычно делается с открытым низом и боковыми отверстиями для фильтрации воды в грунт. Если грунты водонепроницаемые, вода из последнего резервуара выводится через трубу. Ёмкости снабжаются вентиляционным зондом для отвода метана, выработанного анаэробными бактериями.

В первом резервуаре осаждением тяжёлых компонентов, содержащихся в сточных водах происходит первичная очистка, а анаэробными микроорганизмами перерабатывается органика. В результате этих процессов в верхней части резервуара собирается наполовину очищенная вода. При достижении водяным зеркалом уровня лотка межрезервуарной трубы, вода перетекает в следующий резервуар, где проходит дальнейшую очистку. Тут также продолжается осаждение, но уже более лёгких компонентов, а к очистным процессам привлекаются аэробные микроорганизмы, для обеспечения жизнедеятельности которых требуется аэрация. Впрочем, это делается не во всех септиках.

Выбор места для септика

Правильно рассчитав параметры будущей системы, и составив ее схему, можно переходить к выбору места для ее размещения. К этому процессу также нужно относиться с особой ответственностью, так как от места размещения системы зависит много. Во-первых, нужно подобрать место, которое не ниже остального участка, то есть не в низине, так как если система будет находиться в углублении, туда будет попадать много атмосферных осадков. Второе, что нужно учитывать, это то, что сточная система должна находиться на расстоянии не менее 5 метров от дома.

Схема расположения септика на участке дачи или загородного дома

Делая септик своими руками из колец, схема обязательно должна учитывать, чтобы система находилась на расстоянии минимум 50 метров от подземных источников питьевой воды, а также минимум в 30 метрах от имеющихся водоемов.

Есть еще несколько моментов, которые нужно учесть, составляя схему септика:

  • при трубопроводе длиннее 10 метров нужно предусматривать смотровой колодец;
  • к системе должен был обеспечен подъезд, в случае возникновения необходимости обслуживания при помощи ассенизаторской машины;
  • если проницаемость грунта низкая, вместо фильтрационного резервуара лучше устанавливать накопительную систему;
  • трубопровод должен быть заложен на уровне, ниже точки нулевых температур.

Следующим этапом монтажа сточной системы является подготовительный процесс, на котором нужно закупить все необходимое оборудование и обзавестись требуемым инструментом.

Выберите нужный размер колец из железобетона

Для создания септика понадобятся железобетонные кольца, а также плиты перекрытия. При покупке колец нужно учитывать, что некоторые из них идут уже с готовым дном, такой элемент необходим для самой нижней части системы, в противном случае, если его нет, дно можно залить самостоятельно.

Железобетонное кольцо с дном

Помимо железобетонных колец и плит перекрытия необходимо приобрести люки для каждого резервуара, вентиляционные трубы, строительный песок для подсыпки под трубы, щебень для фильтрации, гидроизоляционный материал и так далее. Поскольку гидроизоляция нужна не только для обработки швов системы, но также для внешней отделки, поэтому понадобится рубероид. Что касается инструментов, необходимых для выполнения этого процесса, то понадобится лопата, приборы для спайки и резки труб, кисть и мастерок.

Нюансы выполнения работ

Если канализация строится самостоятельно, то чтобы правильно организовать работу, нужно учесть несколько факторов.

Одна из проблем – увеличение почвы под воздействием внешних факторов (пучение грунта). Это необходимо учитывать и перед установкой создать грунтовый пояс (песчаную подушку) толщиной не меньше 30 см. Материалом может служить керамзит или аналогичный.

Также для профилактики последствий пучения по стандартной схеме установки для предотвращения сдвига они соединяются между собой посредством металлических пластин, закрепленных скобами или болтами.

Действительно рабочий законный способ экономии.Это нужно знать каждому!

Лучше заранее подготовиться и взять в аренду кран и грузовик. Все три колодца лучше вырыть заранее и продумать подъезд к месту проведения работ.

При установке следует избегать сколов и трещин на бетоне.

Нужно уделить большое внимание герметизации, чтобы сквозь первые два очистных резервуара не просачивалась сточная вода. Правильно защитить почву от протечки помогут подушки и жидкое стекло. Этапы сборки септика из бетонных колец своими руками

Этапы сборки септика из бетонных колец своими руками.

После подбора схемы определяются с областью, где будет расположена канализация. Необходимо размещать емкости на расстояние от метра до грунтовых вод. Показатель УГВ – проблема, характерная почти для всех средней полосы России. Септик при высоком уровне грунтовых вод устанавливать и использовать гораздо сложнее, поэтому при планировании канализации нужно учитывать состояние грунта местности.

Высоким УГВ считается параметр меньше метра. Наиболее объективным будет максимальный показатель, поэтому замеры лучше проводить весной при таянии снега или осенью в дождливый период. Если на местности есть колодец, который питается от грунтовых вод, то УГВ определяют путем измерения расстояния между уровнем жидкости в нём и поверхностью земли.

Если есть проблема с УГВ, то нужно больше внимания уделить герметизации. В связи с тем, что конструкции, состоящие из сборных элементов (кирпич или бетонные кольца) не обеспечивают должной герметичности, следует прибегнуть к установке промышленного септика.

2. Рытье котлована.

Диаметр ямы под бетонный септик должен быть шире бетонных колец, для того, чтобы после монтажа осталось место для прокладки гидроизоляционного слоя. Форма котлована может быть квадратной (под бетонную плиту) или овальной (под цементную растяжку).

3. Герметизация ямы.

Внутрь засыпается 0,3 м песка, и, пройдя предварительную обработку цементным раствором, укладываются плиты либо растяжка.

4. Установка колец.

Кольца опускаются по одному. Места прохождения труб изолируются для предотвращения трещин после усадки бетона, стыки между кольцами заделываются цементом и обрабатываются силиконовой смазкой для герметизации.

5. Очистные колодцы септика.

Проделываются скважины глубиной 1 м, в них размещаются трубы, внутрь которых насыпается щебень для защиты стенок от органического налёта.

6. Трубы канализации.

Необходимо обеспечить беспрепятственное движение воды между резервуарами. Для этого трубу в колодец, первый по счету, подводят под небольшим углом, а в каждом последующем размещают на 20 см ниже.

Внешние стенки канализации обрабатывают глиной.

В завершении на септик из бетонных колец размещают пластиковый люк.

Советы по установке септика для дачи самому:

  • Чтобы канализация не промерзла, кольца следует утеплить.
  • На каждой емкости бетонного септика желательно вентиляционное отверстие.
  • Прочность конструкции повышается, если соединить кольца скобами из металла.
  • Крышка с люком помогает отслеживать состояние септика.
  • Аренда спецтехники облегчит возведение септика.

Расценки на установку специалистами

Стоимость монтажа септика под ключ зависит от размера канализации. В среднем цена одного кольца составляет 2000. Стоимость работ – 2500 рублей.

Стоимость элементов, рубли

Стоимость дренажа составляет 7500 рублей, монтажа с необходимыми трубами и утеплителем – 14000, проведение труб в дом – 2500 при столбчатом фундаменте и 6000 – при ленточном.

Также раз в несколько лет (в зависимости от интенсивности использования) потребуются услуги компаний по очистке выгребных ям. Цены начинаются от 1000 рублей за 1 м3.

Под гидроизоляцией бетона подразумевают мероприятия по защите его от влаги.

Камни на основе цемента (кирпичи – отдельная категория) по определению.

Одним из важных элементов загородного дома с планировкой более одного этажа.

Проекты домов из газобетона

Выбираем фундамент для дома из пеноблоков

Что лучше пенобетон или газобетон?

Плюсы и минусы газобетонных блоков

Обзор марок бетона

Применение ЦСП в строительстве

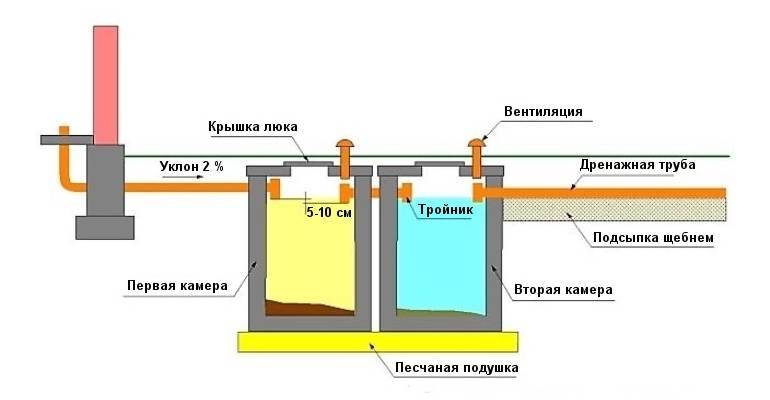

Устройство и схема септика из бетонных колец

Проще всего установить однокамерный септик. Это всего лишь ёмкость для сбора канализационных стоков, поэтому при его установке не обязательно устраивать изоляцию дна.

Гидроизоляция дня

Знать всё о подземных водах на участке невозможно, поэтому никто не может дать гарантии, что вода из септика не просочится в грунтовые воды, а оттуда в скважину и в дом. Кроме того, грунтовые воды могут менять своё место расположения в зависимости от сезона.

Если септик расположен правильно, то вскоре внизу сформируется естественный слой из ила и осевших тяжёлых фракций стоков. В результате появится слой самоизоляции, препятствующий проникновению сточных вод в грунт и подземные воды. Однако лучше на это не надеяться и забетонировать основание септика, поставить кольца и провести гидроизоляцию по всем стыкам.

Герметизация стыков

Особая опасность возникает во время половодий, когда грунт под септиком и вокруг него может размыть, что откроет путь канализационным стокам в грунтовые воды, почву и даже открытые водоёмы.

Герметизация стыков производится специальным цементным раствором, например, «Аквабарьером». Кроме промазки стыков, проводится обработка внешней оболочки бетонных колец специальным составом.

Таким образом, гидроизоляция осуществляется снизу в виде забетонированного основания, с боков — на стыках между нижним кольцом и основанием и между самими кольцами, а также по всему внешнему периметру колец. Максимальная герметизация может достигаться установкой внутри бетонных колец цилиндров из пластика.

Вентиляция

Любой септик нужно оснащать вентиляционным отверстием. Обычно это труба, соединяющая его воздушное пространство с воздухом на поверхности. Труба выводится над поверхностью грунта не менее, чем на метр и снабжается крышкой для предотвращения проникновения атмосферных осадков вглубь септика.

Конструкция и принцип работы устройства

Перед началом строительных работ нужно определиться с местом расположения канализации, нанеся ее на схеме участка. Необходимо учесть, что расстояние до дома должно быть больше 5 метров, до забора питьевой воды не менее 30 метров, уровень грунтовых вод должен быть достаточно низким, чтобы исключить риск попадания стоков в водоносные слои. Также следует обеспечить удобный подъезд для транспорта, чтобы откачивать регулярно стоки.

Очистительное устройство из бетонных колец представляет собой большой котлован, в котором установлены друг на друга железобетонные кольца диаметром, соответствующим размерам котлована. Между собой кольца соединены замковым механизмом. Вся конструкция образует камеру для очистки. Канализационная система может иметь от одной до трех таких камер.

Какова бы не была конструкция канализационной системы, принцип работы ее одинаков. Классическая схема бетонного септика включает в себя три колодца. По канализационным трубам стоки и отходы поступают в первую самую большую камеру с забетонированным дном. Ее объем составляет половину размера всей постройки. В резервуаре, куда не поступает воздух, стоки отстаиваются. Постепенно проходят химические процессы, в результате которых твердые включения оседают на дно, а сверху остается осветленная жидкость и легкие частицы. В колодец добавляют анаэробы для ускорения процесса разложения твердых отходов, которые оседают на дне.

В центральной части колодца находится труба с фильтрующим механизмом, по которой осветленная жидкость поступает во второй резервуар, где осуществляется дальнейшая очистка и фильтрация сточных вод. В отличие от первого колодца, разложение происходит с участием воздуха, а также используются дополнительные гравийные фильтры.

Из второй емкости очищенная жидкость попадает в третий колодец с песчаным или песчано-щебеночным дном. Проходя через песчаную подушку, канализационные воды окончательно очищаются и уходят в почву.

Базовая информация

Постулат 1. Располагайте правильно

Место для септика выбирайте на самой возвышенной площадке участка. Это нужно, чтобы в него не стекали ливневые стоки.

По размещению септика смотрите СП 32.13330.2012, расстояния до него должны быть следующими:

  • от дома – 5 м;
  • от водоема – 30 м;
  • от реки – 10 м;
  • от колодца – 50 м;
  • от дороги – 5 м;
  • от забора – 3 м;
  • от скважины – 25 м;
  • от деревьев – 3 м

Постулат 2. Смотрите на УГВ

Если уровень грунтовых вод (УГВ) высокий, т.е. вода накапливается в яме уже на глубине 1-1,5 м, то это повод задуматься о выборе другой конструкции септика, возможно пластикового отстойника или станции биологической очистки. О готовых вариантах ЛОС мы подробно рассказали в этой статье.

Если твердо остановились на колодцах, то стоит подождать, когда УГВ будет ниже. Например, летом или зимой. Это упростит разработку котлована и строительство колодцев: вы не будете стоять по колено в воде и сможете нормально забетонировать дно и сделать герметичными швы между кольцами.

Постулат 3. Рассчитайте объем септика с запасом

Тщательно рассчитайте объем септика. Учтите, что правило по СП 32.13330.2012, при котором объем должен быть больше 3-кратного объема стоков, сбрасываемых в канализацию в сутки, действует только на песчаных грунтах и при низком УГВ. Правилами предполагается, что 1 человек в сутки будет сбрасывать 200 л стоков. А это значит, что в этом случае нужен септик объемом 600 л.

В остальных случаях чем хуже дренирует грунт, тем больше объем септика. Есть рабочее правило: для семьи из 4-5 человек при постоянном проживании в зависимости от грунта септик будет 30 м³ – на глине, 25 м³ – на суглинке, 20 м³ – на супеси, 15 м³ – на песке.

Расчет объёма септика
Кол-во человекОбъем септика, м³ (рабочие значения)
ПесокСупесьСуглинокГлина
1471015
27121722
310152025
415202530
515202530
617232735
720253035

Варьировать объем септика нужно не глубиной колодцев, а диаметром колец. Т.е. если у вас есть на выбор кольца диаметром 1,5 м и высотой 0,9 м, или диаметром 1 м и высотой 0,9 м, то лучше взять первые. Их потребуется меньшее количество для получения нужного объема. Это значит, что потребуется не такой глубокий котлован, будет меньше швов в колодцах.

Постулат 4. Наймите людей для разработки котлована

Если вы не 20-летний молодой человек, и вас нет пары-тройки таких же помощников, готовых работать за шашлык и пиво, то все земляные работы доверьте наемным работникам или наймите экскаватор.

Котлован должен быть больше объема очистного сооружения, т.е. расстояние от колодцев до стен котлована – 30-50 см. Впоследствии этот объем нужно засыпать песчано-гравийной смесью (ПГС) или песком.

Постулат 5. Заказывайте кольца с доставкой и установкой

Кольца заказывайте только после того, как будет готов котлован. Сразу с установкой, т.е. должен приехать грузовик с краном-манипулятором.

Все нижние кольца должны быть с дном. Они есть в заводском исполнении – удобно и надежно. Исключение составляют фильтрующие колодцы, которые делают на хорошо дренирующих грунтах. Но на глине ни в коем случае НЕ ДЕЛАЙТЕ как на рисунке ниже!

Через 1-2 года дно фильтрующего колодца заиливается и не пропускает стоки, приходится вызывать ассенизаторскую машину, чистить колодец, но и это не дает долговременный эффект.

Постулат 6. Используйте только рыжие трубы

Трубы только рыжие, диаметром 110 мм, для наружной канализации. Утеплять их нужно только в том случае, если на каком-то участке они находятся на открытом воздухе. Все, что в грунте утеплять не нужно.

Рыжие трубы специально разработаны для наружной канализации. Они многослойные, выдерживают давление грунта. Серые трубы предназначены для работ внутри дома, они однослойные и грунт их просто раздавит.

Трубы укладываются в траншеи на уплотненную песчаную подушку с уклоном 2 см на 1 м. Избегайте поворотов 90 градусов, максимум – 45. Сверху и по бокам насыпают слой ПГС или щебня толщиной 30 см. Далее грунт.

Постулат 7. Поле фильтрации занимает большую площадь

Поле фильтрации нужно при высоком УГВ, при низком можно обойтись фильтрующим колодцем. В среднем рассчитывайте, что на 1 человека площадь дренажного поля должна быть не меньше 10 м².

Колодец фильтрации уместно делать на хорошо дренирующих грунтах: песке и супеси. На глине и суглинке нужны существенно большие площади, с которых будет осуществляться дренирование. Сделать это позволяют подземные поля фильтрации.

Трубы на поле фильтрации нужно укладывать с уклоном 1 см на 1 м, чтобы очищенные стоки успевали просачиваться через отверстия в слой щебня.

Монтаж

Земляные работы

Прежде всего, нужно подготовить котлован. Выполнить эту часть монтажных работ своими руками непросто, поэтому по возможности, стоит воспользоваться услугами землеройной техники.

Яма должна быть больше диаметра кольца, это необходимо, чтобы исключить заклинивание элементов при установке. Кроме того, наличие зазора позволит провести работы по гидроизоляции камер снаружи.

На дне котлована нужно выполнить амортизационную подушку. Сделать это несложно, на дно насыпают песок слоем 20 см и утрамбовывают. Затем в месте расположения отстойников дно котлована бетонируют.

Там, где будет располагаться фильтрующая камера, выполнять бетонирование не нужно. Не потребуется бетонирование и в том случае, если были приобретены кольца, имеющие дно. Как выглядит подготовленный к установке колец котлован можно увидеть на фото.

Основной монтаж

Теперь можно начинать собственно сооружение камер септика своими руками:

  • железобетонные элементы имеют большой вес, поэтому установить их без помощи специальной техники невозможно;
  • для монтажа камеры нужно установить рассчитанное количество колец одно над другим;
  • рекомендуется произвести скрепление между собой колец при помощи металлических скоб, это обеспечит большую прочность камер;
  • зазоры между отдельными элементами собранных отстойников необходимо замазать цементом, при приготовлении раствора стоит добавить стакан жидкого стекла на ведро воды;

  • к камерам необходимо присоединить трубы – подводные и выводные. Для этого нужно будет проделывать отверстия в железобетонных стенках. Поскольку сделать отверстия в таком материале довольно сложно, можно заказать изготовление элементов с готовыми отверстиями;
  • на концах труб, входящих в камеры, устанавливают крестовины, а места введения труб замазывают цементным раствором, приготовленным с добавлением жидкого стекла;
  • дополнительно камеры и особенно места стыков можно промазать битумной мастикой с двух сторон;

  • для засыпки ямы рекомендуется взять не обычный грунт, а глину, так создается дополнительный слой гидроизоляции. Глину насыпают поэтапно, каждый слой высотой до 30 см тщательно утрамбовывают;
  • сверху камеры накрывают готовыми плитами, уже имеющими отверстия для установки люков и вентиляционных труб;
  • для постройки фильтрационного колодца для его нижней части используется кольца с отверстиями по боковым стенкам, выше устанавливаются обычные кольца;
  • в собранный колодец засыпается чистый щебень, высота слоя – 1 метр, аналогичная подсыпка выполняется вокруг фильтрационного колодца, диаметр засыпаемой области – 0,5 метра от стенок.

Поэтапный монтаж бетонных колец

Сооружение бетонного септика состоит из этапов: рытье котлована, монтаж кольцевых элементов, гидроизоляционные работы, установка крышки и люка.

Начинаются работы по устройству колодца с земельных работ — рытья котлована и траншеи для прокладки канализационной трубы. Вырыть яму можно вручную или с привлечением специальной техники, если позволяют средства и есть подъездные пути. Котлован должен быть по размером шире диаметра колец на 20 см с каждой стороны. Для рытья ямы вручную потребуется минимум два человека: один находится в яме, другой принимает грунт вверху. Роем котлованов столько, сколько запланировано колодцев. Каждую следующую яму роем на 20-30 см ниже предыдущей. Стенки котлована должны либо иметь небольшой уклон, либо быть строго вертикальными.

Перед установкой бетонных элементов нужно подготовить основание, которое убережет кольца от сезонных подвижек грунта и предотвратит попадание стоков в грунт. Можно установить готовую бетонную плиту или сделать ее своими руками. Для этого дно выравниваем с помощью уровня, делаем песчаную подушку толщиной 30 см, вяжем из арматуры сетку с размером ячеек 20х20 см, заливаем бетоном толщиной 20 см. Если септик однокамерный, у него нет бетонного основания, достаточно сделать дренажную подушку.

Для монтажа бетонных колец потребуется кран с большим вылетом стрелы, так как кольца должны устанавливаться строго вертикально. Переставлять их нельзя, чтобы не появились трещины. Бетонные элементы устанавливаются согласно схеме. Следим за тем, чтобы кольцевые элементы качественно сцеплялись друг с другом, фиксируем соединение цементным раствором. Если грунты подвижны, дополнительно фиксируем элементы с помощью металлических скоб и пластин.

После монтажа колец с помощью болгарки и перфоратора пробиваем отверстия для труб и тройников. Подводим к колодцу канализационные трубы, тщательно цементируя места соединений. Желательно использовать гибкие пластиковые конструкции, которые позволяют избежать появления неприятных запахов около септика.

На завершающем этапе проводим герметизацию стыков. Швы заделываем цементным раствором. Далее выполняем гидроизоляционные работы. Для этого используем битумную или полимерную мастику, жидкое стекло, бетонную смесь с добавками, делающими бетон водонепроницаемым.

Важно правильно организовать систему вентиляции, задача которой устранять неприятные запахи из системы очистки и исключать разряжение воздуха в канализационной магистрали. По окончании монтажа очистительной системы закрываем емкости бетонной плитой или чугунной крышкой с люком, засыпаем яму грунтом, перемешанным с песком
