Как построить фундамент из деревянных свай своими руками?

Обвязка как технология строительства свайного фундамента

Ростверк – самое сложное в устройстве свайного фундамента. Обвязывание свай брусом оказывает прямое влияние на устойчивость и надежность будущего каркасного дома. Именно обвязка выступает гарантом прочности и долговечности как фундамента, так и всего здания.

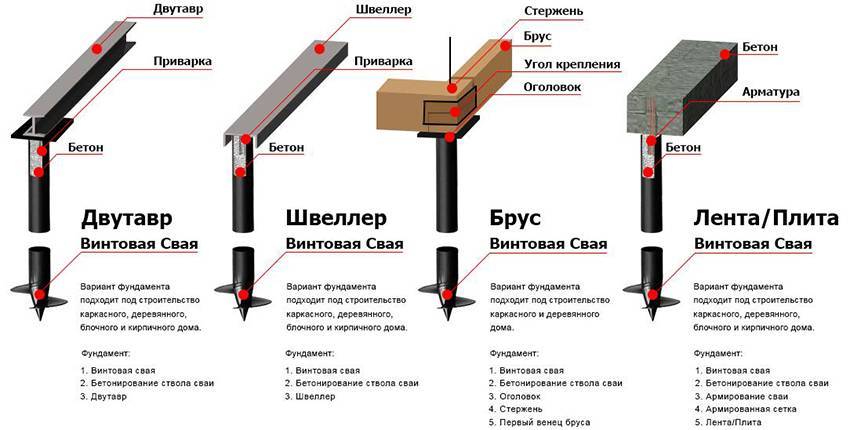

По принципу монтажа принято подразделять обвязку на три вида:

  • При помощи хомутов.
  • При помощи усаживания на резьбу.
  • Сварная обвязка.

Описание типов обвязки

По словам профессионалов, самым надежным вариантом является обвязка сваркой. Ее производят при помощи стального швеллера. Первый и второй методы предполагают крепление при помощи деревянных брусьев. Обвязка хомутами может использоваться для швеллера.

Профессиональные строители рекомендуют использовать первые два способа совместно. Так можно увеличить надежность крепления бруса, что положительным образом сказывается на прочности конструкции.

Усаживание бруса на резьбу выполняют следующим образом:

  1. Под брус укладывают двойной слой рубероида, предварительно смазанного олифой.
  2. Брус крепят по бокам при помощи саморезов, а снизу и сверху – шпильками.
  3. После установки бруса его подбивают молотком.
  4. В качестве дополнительного крепления используют боковые уголки (их монтируют по бокам).

Для обвязки хомутами используют прямоугольный брус, который крепят по всему периметру основания. Поверх бруса плотно укладывают другие брусья и тщательно скрепляют. В результате получается своеобразная буква П.

Такая форма носит название хомута. Завершив работу, необходимо проверить надежность крепления. Сварная обвязка более проста в исполнении. Она предполагает крепление стальной балки к стержню.

Дополнительные моменты

Каждый метод обвязки следует выполнить максимально точно. Высота каждого бруска должна быть идентична высоте другого. Саморез должен вкручиваться в центральную часть бруса. Так получится избежать появления трещин в древесине и продлить срок ее службы.

Ширина бруса должна превышать показатель ширины сваи как минимум в два раза. Это позволит максимально прочно закрепить его

Важно проверить качество поверхности бруса. При наличии дефектов или неровных мест их необходимо устранить

По этой причине не стоит торопиться с обвязкой, работу следует выполнять по всем правилам. Лучше приобретать качественный брус. Именно от этого элемента зависит надежность и долговечность всей конструкции.

Выпиливание и состыковка бруса

Винтовой фундамент для каркасного дома может выполняться по еще одной технологии обвязки. Речь идет о выпиливании бруса с последующим креплением. Этот вариант наиболее простой. Главное требование – наличие ровных и абсолютно одинаковых брусьев. Брус просто вкладывают друг в друга при помощи сделанных заранее распиленных пазов.

Такая стыковка проводится под прямым углом. Здесь нужно использовать строительный уровнемер для проверки каждого элемента. Брусья скрепляют таким образом, чтобы один из них располагался сверху, в другой – в нижней части конструкции.

Образовавшееся пустое пространство заполняют джутом. В большинстве случаев один венец кладут непосредственно на фундамент.

Как не допустить ошибки при выборе фундамента?

Пожалуй, сегодня, наиболее популярный тип фундамента в российском загородном домостроении — ленточный. Он считается достаточно крепким и надежным, чтобы выдержать вес любого частного дома, он достаточно теплый, а также хорошо «переносит» сложные климатические условия.

Казалось было, чего тут думать? Берем ленточный фундамент (или плитный, или другие аналоги) и начинаем стройку дома на своем участке. Но не тут то было.

Дело, в том, что на определенных типах грунта, бетонные основания окажутся крайне ненадежными и дом, в лучшем случае, покроется трещинами, а то его и вовсе перекосит.

Чтобы избежать подобных проблем, при выборе фундамента будущей постройки, следует обязательно провести геологические изыскания земельного участка, проверить качество и силу пучения почв, глубину залегания подземных вод, глубину промерзания, плотность почвенных слоев и многое другое.

В зависимости от состояния грунта, веса будущего строения и его площади, сообразуясь со своими финансовым возможностями, уже можно принимать решение о строительстве определенного типа фундамента.

Если вы обнаружите, что земля на участке суглинистая или песчаная, то имейте ввиду, что она склонна к подвижкам, а зимой она расширяется. В этом случае обычный ленточный или монолитный фундаменты – не лучшее решение.

Домик на сваях – достоинства винтовых опор

Решив построить домик на сваях, разберитесь с преимуществами данных опор и их слабыми местами. Дом на сваях обладает следующими достоинствами:

  • не требователен к почве. Он может строиться при повышенной концентрации глины и песка в почве, а также на влажных грунтах и плывунах;
  • не зависит от влияния природных факторов. Сохраняет устойчивость при температурных колебаниях, морозном пучении грунта, усадке и эрозии почвы;
  • требует малых денежных расходов, связанных со строительством фундамента. Свайное поле из опорных элементов – бюджетное решение;
  • возводится за короткое время. После монтажа свайных элементов, установка которых займет не более 2 дней, можно начинать постройку;
  • может строиться в любое время года. Технология погружения в грунт винтовых опор позволяет выполнять работы в любых погодных условиях;
  • низкой трудоемкостью. Конструкция свайного фундамента позволяет возвести его самостоятельно без применения специальной строительной техники;
  • может возводиться возле имеющегося здания. При этом исключается возможность усадки и отрицательного влияния рядом расположенных строений.

К несомненным преимуществам колонн также относятся:

  • возможность демонтажа опорных элементов и применения их повторно;
  • отсутствие усадки, позволяющее значительно ускорить строительный цикл;
  • простота технологии, не требующая специальной строительной подготовки.

Конструкция этого основания предоставляет возможность строить дома в условиях наклонного рельефа, а также при отсутствии подъездных путей для крупной строительной техники.

Материал для изготовления опор применяют в зависимости от вида грунта

Когда для дома больше всего подходит свайный фундамент?

Сваи тем хороши, что они могут равномерно перераспределять излишнюю нагрузку на разные части конструкции, без ущерба для строения.

При сыпучих и подвижных почвах ленточные и плитные бетонные фундаменты бесмысленны и даже опасны. В этой ситуации рекомендуется строить основу из свай и ростверков. Она защитит дом от повреждений, вызванных движениями почвы.

Плюсы этого типа оснований

Помимо ситуаций, когда стройка ведется на участках с сыпучими и подвижными типам почв, свайно-ростверковый тип фундамента особенно удобен и выгоден при строительстве жилища на склоне холма. В этом случае столбы нивелируют разницу высоты уровня строящегося дома.

Подобранные сваи разной длины позволят без дополнительных затрат сделать основу для постройки на склоне. С одной стороны столбы будут выглядывать из земли чуть-чуть, с другой стороны больше. В целом – их верхушки будут связаны в одно целое горизонтальными соединениями.

Несмотря на то, что дом строится на склоне, тут не нужно никаких дополнительных земляных работ. Экономятся время и затраты на строительство.

При правильном строительстве такого фундамента, дом перенесет возникающие порою люфты под строением. Он будет стоять и зимой, и летом невредимый много лет.

Минусы

Какой и любой другой, свайно-ростверковый тип основания имеет и свои недостатки.

Во-первых, при строительстве такого фундамента очень велика цена ошибки. Неправильно сделанные расчеты могут привести к деформации основы. Поэтому неопытным застройщикам лучше с таким типом оснований не связываться или уже обращаться к профессионалам.

Во-вторых, такие фундаменты следует обязательно утеплять. Ведь дом, в этом случае, почти всегда имеет зазор под полом, между фундаментом и почвой

Важно не просто правильно утеплить, а постараться как-то закрыть нижнюю часть постройки от влияния любых внешних факторов: непогоды, снега и влаги

Еще один недостаток свайно-ростверкового фундамента заключается в том, что с ним нельзя сделать подвал, только подпол. Это небольшое, низкое пространство для хранения чего-либо в нижней части дома, в закрытом промежутке между почвой и полом строения.

В четвертых, при создании такого основания, возрастает степень важности качества изоляции. Чтобы внизу под полом не было гнили, ржавчины

При строительстве нужно тщательней вести изоляционные работы. А это дополнительные финансовые траты.

Еще один минус – такую основу нельзя делать для тяжелого, массивного строения. В остальном это очень выгодный вид фундамента.

Отмостка отходит от дома

Вокруг дома сделана отмостка. Снят грунт, выровнена поверхность, положен рубероид и залит бетон. Лет через пять отмостка начала “отъезжать” от стены дома (именно “отъезжать”, а не подниматься-опускаться от замерзания грунта зимой). Грунт – глина, грунтовые воды далеко. Сейчас щель достигла примерно 3-4 см. Причем по наблюдениям щель растет груглогодично. Что это может быть и как исправить? Вообще, нужно ли связывать отмостку со стеной дома? Нужно ли класть арматурную сетку при заливке бетоном? А заливать отмостку нужно по частям, отделяя части заливки рейками для температурных швов, либо заливать целиком?

2mitin Недавно тема обсуждалась в САДОВЫХ ДЕЛАХ. Вы не один !:-) В стык попадает вода, замерзает – расширяется, отодвигает отмостку. В образовавшуюся щель попадает больше воды, замерзает, и т.д. Скорее всего, это происходит ранней весной, когда днем тает снег, а ночью еще мороз. Из методов лечения:

  1. Заливал цементным раствором и горячим асфальтом – процесс практически не останавливается (нет адгезии со старой отмосткой и цоколем.
  2. Сосед запенивал щели, сверху – водостопом, 2-й сезон – трещины появились, но отъезжания отмостки не наблюдается.
  3. ИМХО, хорошо бы промазать строительным герметиком, который применяется для стыков панельных домов. Сам не пробовал.

Есть решение – отлив по периметру над отмосткой шириной сантиметров 10 – вода не будет попадать в щель . Видел такое – но насколько хорошо работает – не знаю.

Наверное, так оно и происходит.. Замазывали щели раствором, но они после зимы появляются снова. Буду принимать меры для исключения попадания воды

2BV У меня отлив есть, но от тающего снега он не спасает.

2sansan21 А если сделать нахлест рубероида (и тп) на битумной мастике со стены дома на отмостку.

2BV Некрасиво. Кстати, с южной стороны дома в щелях у меня поселились муравьи, натащив в щели песку из-под отмостки. Как я с ними не боролся (кипяток, химия) – ничего не помогает. НО! Отмостка больше не отъезжает

Монтируем ростверк

Одним из распространенных вариантов ростверка является конструкция на базе деревянного бруса.

На примере использования балки сечением 15х15 см рассмотрим последовательность действий по монтажу:

  1. Пропитайте деревянный брус антисептиком.
  2. Уложите балку на торцевые площадки.
  3. Состыкуйте брусья с минимальным зазором.
  4. Зафиксируйте нижний венец саморезами.
  5. Уложите поперечные брусья.
  6. Соедините их с нижним контуром.
  7. Гидроизолируйте древесину мастикой.
  8. Обшейте торцевую часть ростверка досками.

Эта конструкция ростверка – двойная. Возможен одинарный вариант, когда стыковка продольных и поперечных балок производится на оголовках.

Варианты расположения свай и их виды

Сваи могут быть висячими или в виде стоек. В первом варианте нагрузка на окружающий грунт передается через трение о боковые стенки. Такие сваи характеризуются развитой боковой поверхностью по всей длине с множеством выступов, что обеспечивает хорошую несущую способность конструкции. Данный тип применяется для почв с высоким уровнем грунтовых вод или имеющих толстый слой слабого грунта, под которым располагается более прочный, но он все равно не способен удержать сваю-стойку.

Сваи-стойки передают нагрузку от сооружения непосредственно на прочный грунт, который располагается под слабым слоем. Элементы характеризуются гладкой поверхностью, за которую грунт не цепляется. Самым важным критерием для данного типа свай является широкое основание, которое воспринимает более 80% от общей нагрузки.

Полезный совет! Для многоэтажных и долговечных построек целесообразно выбирать сваи-стойки ТИСЭ, имеющие значительное уширение в нижней части элемента, что позволяет исключить дальнейшую осадку.

Сваи в грунте могут располагаться по одному из способов:

  • одиночному;
  • ленточному;
  • полосами;
  • в виде куста;
  • полем.

Различные варианты и виды свай

Первый способ выбирается под отдельно стоящую опору. В зависимости от особенностей рельефа свая может быть установлена наклонно. Ленточный способ предполагает размещение свай по всему периметру сооружения. Для строительства массивных многоэтажных конструкций используется установка свай в несколько рядов в виде полос.

Кустовое размещение предполагает установку элементов под несущими стенами и объектами с большой нагрузкой. Такой способ применяется для строительства навесов и сооружений с большим количеством колонн, которые удерживают кровлю. Для строения большого размера используется установка свай в шахматном порядке.

Выбор способа расположения свай зависит от проекта строительства. Элементы должны располагаться в углах и в местах пересечения простенков. Оптимальным считается расстояние между сваями в ростверке 2–3 м.

Устройство своими руками

Все работы начинаем с создания проекта, расчета нагрузки, глубины заложения, выбора вида материала для основания. Затем подготавливаем участок. Проводим разметку расположения свай, ростверка. О нюансах строительства свайно-ростверкового фундамента смотрите в этом видео:

Расчет расположения свай

В местах значительной нагрузки сваи располагаются кустами

Чаще всего опоры устанавливаются вертикально, но при строительстве на участке с рельефом сваи могут устанавливаться под углом. При монтаже кровли на открытых площадках опоры устанавливаются точно под колоннами и стойками.

При строительстве частного дома их распределают по всему периметру. Под участком домостроения, который будет отличаться значительной нагрузкой опоры, устанавливают кустами.

Последовательность самостоятельного расчета:

  • план домостроения делим на прямоугольники;
  • в углах, местах пересечения стен отмечаем точки для установки опор.

Расчет опорной площади

Опорная площадь рассчитывается исходя из массы домостроения и коэффициента надежности.

Площадь опоры считается: массу дома умножаем на ¼ несущей способности грунта. Обязательным условием является установка ниже уровня промерзания грунта.

Подготовка участка

Полностью снимаем плодородный слой почвы, убираем корни растений. Размечаем периметр домостроения, с помощью колышков отмечаем расположение несущих конструкций и перегородок. Между кольями натягиваем веревку, проверяем, чтобы она располагалась по уровню. Подробнее о подготовке участка смотрите в этом видео:

Устройство буронабивных свай

Перед заливкой свай бетоном устанавливают каркас из арматуры

После завершения всех подготовительных работ отмечаем места установки опор.

Этапы:

  1. Первый слой грунта толщиной 1,5-2 м выбираем с помощью насадки на бур, затем бурим отверстие с использованием шнека.
  2. На дно скважины насыпаем песчаную подушку, толщиной 30-40 см.
  3. Устанавливаем металлический арматурный каркас, застилаем стенки рубероидом, или устанавливаем полую обсадную трубу.
  4. Заполняем пространство бетонным раствором без перерывов до полного заполнения. Труба по мере наполнения раствором поднимается к поверхности. При использовании рубероида он остается в скважине, обеспечивая гидроизоляцию.
  5. Формируем верхнюю часть сваи.

Устройство винтовых свай

Винтовые сваи применяются для монтажа фундамента под легкие постройки.

Этапы:

  1. Сверлим ручным буром отверстие под скважину глубиной полметра.
  2. Вставляем в выемку сваю, в верхнее ее отверстие продеваем рычаг для вращения. Ввинчиваем опору, через каждые несколько витков проверяем вертикальность ее монтажа.
  3. Головы подравниваем, чтобы все сваи расположились в горизонтальной плоскости.

Устройство свай в вечномерзлой почве

Вечномерзлый грунт представляет собой плотный несущий слой. При бурении скважины его целостность должна сохраниться. При нарушении структуры льда его свойства восстанавливают до первоначальных. Вмораживают опору до образования единого целого со слоем льда.

Устройство ростверка

Перед заливкой ростверка смонтируйте все коммуникации

После полного отвердевания опор и набора ими прочности монтируем бетонный ростверк. Предварительно проводим коммуникации, чтобы перемычки не мешали их установке.

Этапы монтажа бетонной обвязки:

  1. Собираем опалубку, по ширине равную толщине стен, высота ее будет зависеть от высоты цоколя.
  2. Внутрь опалубки насыпаем слой песка, тщательно его утрамбовываем.
  3. Укладываем гидроизоляционный материал.
  4. Монтируем металлический каркас.
  5. Заливаем бетон.

После застывания бетона разбираем опалубку, убираем из-под ростверка песчаный слой.

При использовании металлической обвязки двутавровую балку или швеллер срезаем болгаркой под углом 45 градусов, свариваем двойным соединением, для большей крепости соединяем болтами.

Область использования

Каких-либо нормативных ограничений на применение дерева в качестве материала для оснований нет. Например, в СНиП II.5-67 в качестве материалов для забивных свай указывают железобетон и дерево. Но есть два фактора, которые накладывают ограничения:

  • Недолговечность дерева. Оно подвержено гниению, и даже обязательная обработка антисептиками или термообработка только «отодвигает» этот процесс по времени. Есть «мореная» древесина, но с учетом ее стоимости, деревянный фундамент из дешевых переходит в разряд дорогих.
  • Невысокая по сравнению с железобетоном прочность. По таблице 12 СНиП II.5-67 нормативные сопротивления по предельным деформациям вертикальных свай из дерева в 2-3 раза ниже аналогичных по сечению железобетонных опор.

И «благодаря» этим недостаткам область применения деревянного основания ограничивается легкими постройками. А это — каркасные и деревянные небольшие дома, садовые домики, беседки, веранды.

Устройство свайного фундамента

Сваи фундамента вкручиваются в заранее утрамбованный грунт. После монтажа не рекомендуется выкручивать сваи обратно. В противном случае, плотность грунта будет нарушена. Вкрутить сваи в этом месте по новой не получится.

Несколько лет назад на рынке появились винтовые сваи, схожие с гигантскими саморезами. В диаметре они могут достигать 5 м. Лопасти таких свай напоминают корабельные винты. Принцип вкручивания можно сравнить с обычными болтами.

Верхняя часть основания имеет вырезанные проемы. Это сделано для упрощения обвязки фундамента. Внутри сваи пустые, как трубы.

Каркасный дом на винтовых сваях строят по двум технологиям: канадской и финской. Оба метода имеют одну общую базу. Различия между ними несущественные. В качестве основного материала каркаса может выступать дерево или метал. Второй вариант более дорогостоящий. Разница составляет примерно 30-35%.

Как и любой другой вид основания, фундамент на сваях, требует грамотного подхода. Это первый этап строительных работ. Перед тем как приступать к основным работам, необходимо изучить характеристики фундамента и возможность его применения в данном регионе.

Рассчитываем количество опор

До начала проектирования следует выполнить геодезические изыскания, которые предусматривают:

  • отбор и анализ проб почвы;
  • определение глубины водоносных слоев.

Затем определяется нагрузочная способность. Для малответственных конструкции можно использовать табличные показатели нагрузочной способности для различных типоразмеров колонн.

Практически все виды свайных фундаментов рассчитаны на нагрузку от построек с малой этажностью

Рассмотрим примеры:

  • винтовая опора, выполненная на основе трубы диаметром 76 мм с диаметром рабочей части 200 мм, способна выдержать 1000 кг;
  • при увеличении диаметра трубы до 89 мм и размера спиральной части до 250 мм соответственно возрастает до 2000 кг расчетная нагрузка;
  • элемент на основе трубы диаметром 108 мм с диаметром рабочей части 300 мм обладает нагрузочной способностью, равной 250 кг.

Общий алгоритм расчета предусматривает выполнение следующих работ:

  1. Определение массы строения. Она вычисляется путем перемножения объема стен на плотность стройматериала. К полученному значению следует прибавить массу кровли и элементов интерьера.
  2. Расчет снеговой нагрузки. Для вычисления показателя необходимо площадь крыши строения умножить на нормативную величину снеговой нагрузки для конкретного региона.
  3. Вычисление динамической нагрузки. Значение определяется путем перемножения площади основания на базовую величину, составляющую 350 кг на один квадратный метр поверхности.

Прочность и долговечность дома зависит от качества используемого материала

Дальнейший порядок действий:

  1. Начертите план строения, распределив опоры в угловых зонах и под несущими конструкциями.
  2. Разделите суммарную нагрузку на общее количество колонн и вычислите нагрузку на один элемент.
  3. Выберите конструкцию применяемых опор, ориентируясь на их несущую способность с коэффициентом запаса 1,2.

При выполнении расчетов необходимо округлить все значения в сторону большей величины.

Почему выгодно возводить пристройку на винтовых сваях

Пристройка на винтовых опорах возводится быстро и просто

К примеру, нужно поставить пристройку к дому размером 6х6 метров. На свайное основание будет достаточно установить 10-12 винтовых опор. Обычно на такую работу уходит не больше 2-3 дней. Столько же времени уйдёт на устройство ростверка.

При устройстве ленточного и столбчатого фундаментов нужно затратить 1,5-2 месяца. Следует учитывать стоимость материалов и трудозатраты на земляные работы, устройство опалубки, изготовление каркасов из арматуры, заливку опалубки бетоном.

Выдерживают бетон в течение 4-х недель. В зимний период потребуется обогрев фундамента. Всё это говорит в пользу устройства фундамента для пристройки на винтовых сваях.

Фундамент для деревянного дома – СНиП, ГОСТ, нормативные документы

Фундамент для деревянного дома

Строительство фундамента начинается с расчетов и ознакомления с требованиями. Среди документов, которые регламентируют отдельные аспекты строительства фундамента выделяют:

ГОСТ 13580-85 «Плиты железобетонные ленточных фундаментов».

СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты».

СНиП 2.02.01-83 «Основания зданий и сооружений».

СНиП 2.02.03-85 «Свайные фундаменты»

СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений».

Руководство по проектированию оснований и фундаментов на пучинистых грунтах.

Другие нормативные акты (региональные или же те, которые касаются работы на конкретных видах грунтов).

При этом стоит отметить, что рекомендации, приведенные в положениях и нормах, только в ключевых моментах определяют требования к процессу строительства. Но, частный дом может отличаться размерами, этажностью, материалом строительства. Соответственно, устройство фундамента под деревянный дом будет иметь массу вариаций, применяемых в каждом конкретном случае. Однако нужно учесть, что фундамент должен превышать уровень грунта на 500 мм.

Этапы монтажа

Строительство свайного фундамента с ростверком начинается с погружения свай в землю. Обязательное условие при работе – точно определить уровень промерзания грунта. Опоры должны быть заглублены ниже этой отметки. Далее сваи связываются ростверками. По своей природе ростверковые соединения могут быть изготовлены из следующих материалов:

  • бетон;
  • металл;
  • дерево.

Ростверки предохраняют от смещения грунта. Они противодействуют нестабильности конструкции при замерзании-оттаивании и обеспечивают жесткую сцепку конструкционных элементов здания. Сваи монтируются в точках, где предполагается самая большая нагрузка, их длина зависит от глубины промерзания почвы.

На практике для строительства малоэтажных домов применяются опоры от 1,5 до 3 м. Расстояние между соседними элементами составляет 1-1,5 м. Отверстия под опоры обязательно обсаживаются рубероидом или подобным ему материалом. Можно проводить обсадку асбестоцементными трубами.

В отверстии вертикально закрепляют и надежно связывают 4 арматурных прута. Верхняя часть сваи обязательно должна находиться выше уровня земли. Арматурная нить, выходящая из свайной опоры, вяжется с арматурой ростверка. Проводится заливка отверстий бетонной смесью.

На протяжении недели бетон будет набирать прочность. По истечении 7 суток показатель достигнет 60 %. После этого можно приступать к работе по армированию ростверка. Процесс начинается с опалубки. В нее засыпается песок или укладывается пенополистирол. Тем самым ростверк будет поднят над землей (висеть на сваях).

Важный момент перед армированием – гидроизоляция верхней части свайных столбов. Этот этап нельзя пропустить ни в коем случае. Армирование проводится согласно общей схеме, разработанной под конкретное строительство. Это связано с тем, что положение опор и распределение нагрузок на ростверк отличается в разных местах конструкции. Подсыпку из-под ростверковой конструкции убирают после достижения бетоном половины марочной прочности (не ранее, чем через 7 суток).

С учетом того, что для каждого конкретного случая положение опор и распределение нагрузки в ростверке является разным, армирование осуществляется в индивидуальном порядке. Арматура, которая выпускается из свай, связывается с арматурой ростверка. Когда ростверк набирает более половины марочной прочности, подсыпка из-под него убирается. Ростверковая конструкция висит на сваях. Не допускается, чтобы ростверк опирался на грунт между сваями.

Плюсы и минусы свайно-ростверкового фундамента

Как и у каждой другой строительной конструкции, у свайно-ростверковой есть свои достоинства, недостатки и ограничения в применении.

Преимущества:

Краткосрочное строительство.

Предполагает минимальные затраты времени на создание фундамента при условии, что работу проводят опытные мастера со своей спецтехникой. Свайный фундамент для кирпичного дома (либо другого типа сооружения) обустраивается в кратчайшие сроки. Заказчик получает готовый объект под ключ.

Экономичность.

Предполагает использование небольшого количества бетона из-за того, что нет необходимости сооружения в земле подушки.

Энергоэффективность.

В холодное время года, когда грунт промерзает, площадь взаимодействия элементов свайно-ростверкового фундамента с замерзшей землей минимальна. Тем самым потери тепла здания также небольшие.

Наличие виброизолирующих свойств у конструкции.

Особенности соединения свай с ростверком обеспечивают надежную защиту конструкции от вибрации, связанной с близким расположением здания относительно крупных автобанов, железной дороги или метро. Свайный фундамент без ростверка в таких случаях менее эффективен.

Нужно отметить тот факт, что строительство свайно-ростверковой конструкции можно проводить практически в любое время года. Ограничение – нельзя проводить работы при температуре ниже -10 °C. Еще один плюс такого фундамента – доступность цены используемых материалов.

Недостатки и минусы:

Применение специальной техники.

Возвести фундамент данного типа самому невозможно. Технология предполагает обязательное использование спецтехники.

Наем бригады.

Своими руками обустроить такой вид фундамента практически невозможно.

Сложность возведения цокольных этажей.

Особенности и схемы расположения опор усложняют обустройство подвальных и цокольных помещений. Часто приходится заполнять пространство между сваями, что значительно увеличивает окончательную стоимость.

Низкая стойкость к опрокидыванию.

Преимущества и недостатки основания на сваях

Целесообразнее всего сооружать подобное основание на проблемных почвах. К ним можно отнести:

  • глинистые;
  • торфяные;
  • суглинистые;
  • болотистые.

Строительство железобетонной конструкции на данных почвах обойдется недёшево. Фундамент на сваях способен обеспечить в подобных условиях достойные параметры прочности и недорогую стоимость.

Основные преимущества основания на сваях:

  1. Период службы может достигать 140 лет. Связано это с тем, что каждая свая изготавливается из высоколегированного металла и обрабатывается специальными составами для защиты.
  2. Стоимость постройки конструкции может быть дешевле сооружения железобетонного основания более чем на 30% при условии того, что на территории залегают рыхлые и неустойчивые почвы.
  3. Монтаж опор можно выполнять в любое время года.
  4. Возможность выполнения монтажа в минимальный срок.
  5. Нет необходимости в использовании крупногабаритной техники. Сваи можно устанавливать вручную.
  6. Отличный вариант изготовления зданий на болотах, рыхлом или неустойчивом грунте.
  7. Безопасность и большой период службы.
  8. Не нужно производить подготовительные работы, которые заключаются в выкапывании траншей.
  9. Оптимальный вариант для устройства частного дома при больших перепадах высот на территории.

Несмотря на множество существенных достоинств, у основания на сваях есть и недостатки:

  1. Нет возможности соорудить подвал.
  2. Большие затраты труда на утепление свободного пространства под напольным основанием и отделку цоколя.
  3. Водопроводные и канализационные трубы понадобится заглублять и утеплять, так как в связи с отсутствием подвала почва может промерзать под частным домом.
  4. Если на территории каменистая почва, то фундамент на сваях не подойдёт. В процессе установки лопасти могут лопнуть, в связи с чем не будет возможности смонтировать опоры на нужную глубину. В результате получится неустойчивое, мелкозаглубленное основание, которое не подойдёт для возведения на нём здания.
  5. Качество материалов, которые будут использоваться. Если не обладать соответствующими знаниями, можно купить продукцию плохого качества. В таком случае основание будет недолговечным. Недостаток металла заключается в том, что он подвергается коррозии в случае взаимодействия с водой. Поэтому каждую опору нужно обязательно обрабатывать защитной смесью и изготавливать исключительно из стали высокого качества.

Особое внимание в процессе выбора свай следует обратить на места сварки. Стыки должны быть аккуратными, их нужно обязательно обрабатывать мастикой на основе битума для того, чтобы защитить их от коррозии

Как сделать фальш-цоколь

Фальш-цоколь предназначен для защиты пространства свайного поля под домом от проникновения животных или птиц, заметания снегом в зимнее время, от ветра и влаги. Для создания такого цоколя используются различные материалы.

Самый бюджетный и эстетически привлекательный вариант — полоса по внешнему периметру из профнастила. Она крепится верхней частью к специальной деревянной доске, установленной по периметру ростверка.

Нижнюю часть крепят к деревянному брусу, уложенному на подставки из кирпича, шлакоблока и т.п. для отсечки контакта с грунтом.

По нижней кромке устраивают бетонный отлив, а по верхней границе надо смонтировать отлив для вывода дождевой воды.

Порядок устройство деревянного фундамента

Деревянный фундамент для постройки дома можно выполнять 2 методами: с помощью установки деревянных свай и укладки шпал из бревен. Самым распространенным и надежным методом является свайный фундамент.

Свайный деревянный фундамент

Сваи из дерева устанавливаются в подготовленные земляные траншеи, которые имеют вид шурфов с расположением по всей площади участка под застройку. Ширина траншеи обязательно в 1,5 раза должна превышать диаметр деревянной сваи. Сваи размещают под всеми внешними углами строения, в местах пересечения и примыкания стен. Для угловых опор применяют бревна диаметром не меньше 300 мм.

Схема устройства деревянных свай

Между угловыми сваями устанавливают промежуточные опоры с шагом 1,5 – 2 м. После монтажа все сваи объединяются деревянным ростверком в единую прочную несущую конструкцию.

Ленточный деревянный фундамент из деревянных шпал

Если нужно выполнить деревянный ленточный фундамент под облегченные строения, то наиболее подходящим материалом для этих целей будет применение старых железнодорожных деревянных шпал сечением 200 х 200 мм. Работы выполняют в следующей последовательности:

  1. Вначале необходимо выполнить разметку фундамента и выкопать земляные траншеи с глубиной около 400 мм.
  2. На дно траншея укладывается дренажный слой из щебня или гравия высотой до 200 мм.
  3. Поверх дренажа укладываются деревянные шпалы с креплением по углам в подготовленные пазы.
  4. При устройстве дополнительных рядов деревянных шпал необходимо выполнить их крепление между собой.
  5. Чтобы скрепить ряды шпал, рекомендуется просверлить сквозные отверстия и вбить арматурный стрежень.

Ознакомиться с видеопримером устройства деревянного фундамента:

Устройство ленточного деревянного фундамента из шпал относится к самому простому и недорогому виду несущего основания. Так как изначально железнодорожные шпалы пропитываются мощным антисептиком креозотом, то такой деревянный фундамент может прослужить не один десяток лет.

Для каких грунтов они подходят?

Погружение винтовых свай производится на достаточную глубину, чтобы исключить воздействие вертикальных нагрузок морозного пучения. Остаются лишь боковые воздействия, которые, ввиду малой площади контакта, не способны оказывать решающего воздействия на опоры.

Поэтому при определении пригодности грунта принято рассматривать только механические качества.

Наиболее подходящими видами являются следующие типы грунта (по убыванию степени пригодности):

  • Песчаные.
  • Супеси.
  • Суглинки.
  • Глинистые.

Абсолютно неподходящими грунтами являются скальные и скально-обломочные виды. Кроме того, противопоказаны биогенные типы — торфяники, или рыхлые просадочные грунты.

С осторожностью надо относиться к сильно обводненным участкам, подверженным сильным сезонным колебаниям уровня грунтовых вод. При строительстве на подобных участках надо производить пробное бурение и увеличивать глубину погружения до максимума

При строительстве на подобных участках надо производить пробное бурение и увеличивать глубину погружения до максимума.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
