Проекты, схемы, чертежи траншеи и проведение инженерно-геодезических исполнительных съемок

Общие положения

Выделим некоторые важные моменты в соответствии с ГОСТ Р 51872-2002:

  • Документация составляется по результатам исполнительной съемки (п.3.2).
  • Документация составляется на все виды подземных и надземных инженерных сетей, а также другие элементы, обязательность составления документации на которые установлена действующими нормативными документами, проектом, проектом производства работ, в том числе геодезических, инструкциями и правилами органов надзора, ведомств, территориальных инженерных служб и эксплуатирующих организаций (п.3.3).
  • Состав исполнительных схем по объекту строительства устанавливается на основании требований действующих нормативных документов, требований органов государственного надзора, технадзора заказчика, авторского надзора проектной организации с учетом рекомендаций приложения А (п.4.1) .
  • На исполнительных схемах указываются разбиваемые в натуре оси, элементы, геометрические параметры, характеризующие их действительные размеры и положение в плане и по высоте (п.4.2).
  • Исполнительная схема подписывается исполнителем, ответственным производителем работ по объекту и руководителем строительной (монтажной) организации. В случае выполнения исполнительной съемки сторонней организацией схема подписывается также руководителем этой организации или уполномоченным им лицом (п.4.10).
  • Исполнительная схема геодезической разбивочной основы фиксирует действительные значения привязок и отметок знаков закрепления пунктов основы  Схема должна содержать: схему вынесенных в натуру точек, осей и установленных знаков закрепления с необходимыми привязками; сведения о способе закрепления точек и конструкции знаков (п.4.11).
  • Исполнительные чертежи составляются на все виды надземных инженерных сетей. Исполнительные чертежи сетей внутри зданий составляются в случае необходимости по требованию технадзора заказчика, авторского надзора проектной организации, территориальных инженерных служб и эксплуатирующих организаций (п.5.1.1).
  • В состав документации по подземным инженерным сетям включаются: исполнительные чертежи; продольные профили по оси сети (если они входят в состав проекта); схемы сварных стыков трубопроводов; каталоги координат выходов, углов поворота и створных точек сети (при ее аналитической привязке); полевые геодезические материалы исполнительной съемки (п.5.2.1).
  • Контроль документации является обязанностью заказчика объекта строительства, если иное не установлено решениями местных органов исполнительной власти или соглашениями между участниками инвестиционного процесса (п.6.3).
  • Оригиналы документации, кроме документации по подземным инженерным сетям, хранятся организацией — исполнителем работ вместе с полевыми материалами исполнительных съемок в соответствии с правилами архивного хранения. Оригиналы исполнительных чертежей, продольных профилей и каталогов координат подземных сетей хранятся территориальными организациями — держателями геодезических фондов в соответствий с правилами Роскартографии. Оригиналы схем сварных стыков трубопроводов подземных сетей хранятся эксплуатирующими организациями. Полевые материалы исполнительных съемок подземных сетей хранятся организацией — исполнителем съемок или передаются ею организации — производителю строительно-монтажных работ (п.7.1) .

Копии документации передаются эксплуатирующим, контролирующим, изыскательским и другим заинтересованным организациям в соответствии с положениями действующих законодательных актов, нормативных документов, инструкций и правил органов надзора, ведомств, территориальных инженерных служб и эксплуатирующих организаций (п.7.2).

Откосы котлована

Начнем с откосов. Вертикальные откосы нормами допускаются очень редко (при глубине котлована менее 1,5 м для отдельных типов грунтов). Для разных типов грунта нормируется разный уклон, который напрямую связан с углом внутреннего трения. Вообще что представляет собой угол внутреннего трения? Если грубо, то кучка грунта, насыпанная конусом под углом внутреннего трения, не будет стремиться осыпаться – грунт держит сам себя. Если угол конуса попытаться сделать круче, то грунт «поедет», это чревато обрушением, а в случае котлована обрушение означает возможные человеческие жертвы.

Если вы не ограничены в плане габаритами участка, существующими сооружениями и коммуникациями, можете смело делать откосы котлована под углом 45 градусов – этот угол почти всегда допустим (кроме насыпных грунтов). Более пологие углы не рациональны – и места по площади много занимают, и работы для экскавации больше. Более крутые углы нужно проверять в литературе (допустимы ли они для данного типа грунта).

Ниже дана таблица из СНиП III-4-80 «Техника безопасности в строительстве» (в России он заменен на более новый).

Отношение 1:1 – это и есть 45 градусов (когда ширина откоса в плане равна глубине котлована). Отношение 1:05 – более крутой откос под 60 градусов (когда глубина котлована в два раза больше, чем ширина откоса в плане), отношение 1:1,25 – более пологий (для насыпных неуплотненных грунтов при глубине котлована 5 м и более).

Помните, если участок, на котором вы проектируете фундамент, стесненный какими-то обстоятельствами, всегда перед началом проектирования нужно продумать процесс производства земляных работ, чтобы потом не оказалось, что дом вообще не могут построить.

Пример 1. Самый простой случай. Участок ровный, абсолютная отметка существующего грунта 51,30. За отметку 0,000 в проекте условно принята отметка 52,07. Отметка низа фундаментной плиты -3,000. Под плитой предусмотрена подготовка из бетона толщиной 100 мм. Площадка строительства ничем не стеснена, грунт – суглинок.

Кстати, обратите внимание, абсолютные отметки обычно указываются с двумя знаками после запятой, а относительные – с тремя. Определим абсолютную отметку низа фундаментной плиты: 52,07 – 3,0 = 49,07 м

Определим абсолютную отметку низа фундаментной плиты: 52,07 – 3,0 = 49,07 м.

Определим абсолютную отметку дна котлована (низа подготовки): 49,07 – 0,1 = 48,97 м.

Глубина котлована: 51,30 – 48,97 = 2,33 м.

Принимаем наиболее удобный угол откоса котлована – 45 градусов.

Какие бывают виды исполнительных съемок — ТОП-5 главных видов

Контрольные измерительные съемки ведутся на всех этапах строительства, начиная от рытья котлована, до сдачи объекта в эксплуатацию. Очевидный плюс таких работ — документация, свидетельствующая о стандартах возведенных конструкций.

Действительно, как отразить в конечном документе уже выполненные и скрытые коммуникации? Только фиксировать контрольные точки работ. Поэтому после исполнения определенного этапа строительства и проводится один из видов .

Рассмотрим наиболее распространенные подвиды таких работ.

Вид 1. Исполнительная съемка объекта

Используется для получения общего представления о месторасположении будущего строительства, а также рельефе местности, подъездных путях и окружающих территориях.

Для более подробного отображения конструкций и сооружений уже находящихся на исследуемой территории, для установления их взаимного влияния, особенностей и свойств, составляется план местности посредством проведения .

Особое значение имеет определение диапазона высот местности, общий уклон территории и превышение одних точек над другими. От этих данных будет зависеть все дальнейшее строительство.

Вид 2. Съемка подземных связей

Инженерные коммуникации занимают особое место в исполнительной съемке. Они всегда скрыты от глаз, и определение их точного расположения процесс сложный и трудоемкий

Поэтому важно составлять схемы систем связи на всех этапах строительства и сверять их с проектными данными

Проводят исполнительные съемки подземных коммуникаций:

  • теплосетей;
  • канализации;
  • электрических силовых кабелей;
  • дренажных систем;
  • нефтяных и газовых трубопроводов.

Точное местонахождение, места врезок, взаимные пересечения и прочие связующие элементы подземных коммуникаций позволяют выполнить все необходимые ремонтные и профилактические работы в ходе эксплуатации объектов, не повредив действующие сети.

Вид 3. Съемка котлованов

Этот вид работ служит для определения объемов грунта, подлежащего изъятию в целях закладки фундамента или подготовки основания будущей конструкции. Котлован подготавливают также при установке свайного поля основания (монолитная фундаментная плита).

Съемка котлованов помогает определить, сколько грунта изъять

Во всех случаях используются картограммы, наглядно показывающие, какие объемы грунта будут подвергнуты переработке и как это связано с рельефом места строительства.

Вид 4. Съемка колоннообразных конструкций

Этот вид работ проводится совместно с разбивочными работами по установке контрольных точек опалубки. Это позволяет установить отклонения от строительных норм при возведении вертикальных конструкций с интервалом до 5 метров.

Съемка стен и кирпичных кладок выполняется с учетом длины и ширины конструкции, а также свойств объекта: несущих, опорных, фактурных стен.

Результат предоставляется в виде чертежа разреза вертикальной конструкции, где указывается давление на ярусы кладки и их запас прочности.

Вид 5. Контрольно-исполнительная съемка

Эти работы выполняются по окончанию какого-либо этапа строительства, при подготовке к очередному процессу возведения, либо при консервации объекта строительства.

К этому же виду съемки относятся работы по формированию документации для сдачи объекта в эксплуатацию, а также окончательные чертежи с параметрами благоустройства и подъездными путями.

Исходные данные и состав

В качестве исходных данных выступают:

  • выбранный строительно-технологический процесс;
  • состав парка техники, необходимого оборудования и инструментария, которые имеются в наличии у организации.

ТК включает в себя несколько разделов, формирующих определенные условия и требования, позволяющие повысить эффективность процесса при минимальных затратах.

  1. Область применения – раздел, в котором формулируются основные исходные данные: от климатических условий до конструкционных особенностей возводимого здания. Также здесь приводится перечень нормативной документации, регламентирующей выполнение этого вида строительных работ.
  2. Организация и технология выполнения – это все требования, которые предъявляются к трем этапам: подготовительному, основному и заключительному.

В данном разделе указывается:

  • состав автопарка, машин и оборудования с расшифровкой технических характеристик, видов, марок и количества единиц в наличии;
  • перечень, последовательность и схемы выполнения технологических операций;
  • схемы транспортировки и складирования строительных ресурсов и материалов, расположения техники и приспособлений;
  • состав бригад и звеньев рабочих.

Также в этом разделе можно найти информацию об организации проходов и проездов, о размещении опасных зон на территории объекта, описание основных строительных работ, а также условия их проведения.

  1. Требования к качеству при приемке выполненных работ указывают на параметры, оборудования и способы измерения, с помощью которых производится оценка качества.
  2. Калькуляция затрат труда или ТЭП (технико-экономические показатели) предоставляет расшифровку таких показателей, как заработная плата, премии, нормативные трудозатраты, расценки на нормы рабочего времени, как людей, так и машин.
  3. График проведения строительных работ.
  4. Материально-технические ресурсы – информация о требуемых материалах, конструкциях, инвентаре и инструментарии.
  5. Техника безопасности и охрана труда.

Технологические карты давно вышли за рамки строительной области, и долгое время используются в различных сферах промышленности. Прогресс и инновации требуют знаний о качественной организации технологических процессов для достижения максимальной эффективности в условиях тенденциозного снижения затрат. Разработка и создание технологических карт с успехом решает все поставленные задачи.

Съемка для строительства и благоустройства

Основа топосъемки – получение чертежа с полными сведениями о расположении построек, особенностях рельефа и характера растительности на определенном участке.

Работы проводятся с учетом нескольких обязательных этапов:

  • Подготовительный. Разрабатывается техническое задание и предоставляются документы по участку.
  • Полевой. Включает исследование, замеры и анализ территории.
  • Камеральный. Проводится сверка результатов съемки с предоставленными документами. Готовится техническая документация – отчет о проделанной работе в электронном и бумажном вариантах.

В зависимости от вида услуги используются разные виды работ и последовательность действий.

ГПЗУ

Съемка обычно проводится в масштабе 1:500.

Ее результатом становится подготовка градостроительного плана земельного участка.

Он включает технические сведения о границах и размерах территории, находящихся на ней капитальных зданиях.

Благоустройство территории

Самой сложной является полевая работа на участке, включающая следующие действия:

  • Построение планово-высотной съемочной геодезической сети;
  • Топосъемка;
  • Определение границ территории;
  • Привязка сооружений и зданий к конкретным точкам.

Для благоустройства обычно проводится съемка в масштабе 1:200, что позволяет легко проектировать изменения ландшафта с учетом имеющихся объектов.

Распространенные ошибки

Грубые нарушения и дефекты, допущенные при проектировании и строительстве котлована, оказывают большое влияние на эксплуатационные характеристики и долговечность объекта.

Наиболее часто распространенные ошибки, обнаруживаемые экспертами при исследовании проектов котлована:

  1. Самая банальная ошибка, но с далеко идущими последствиями — пригласить для разработки проекта малоопытную проектную компанию.
  2. Отсутствуют данные в графической части проекта.
  3. Некорректная разработка ПОС и ППР.
  4. Нет заключения СЭС на соответствие земельного участка строительству.
  5. Отсутствие карты использования дорог для транзита большегрузной автотехники.
  6. Ошибка при установлении климатического района.
  7. Ошибки в определении грунтовых вод.
  8. Отсутствие лицензии на программное обеспечение, по которым рассчитывался котлован.
  9. В геологических изысканиях указаны недостоверные данные.
  10. Неправильный расчет объемов грунта.
  11. Не правильно учтен промежуток для работы в пазухе выемки и ее откосы.

Документы, необходимые для разработки проекта производства работ

Проект производства работ (ППР) на строительство, расширение, реконструкцию либо на техническое перевооружение зданий и сооружений разрабатывается генеральным подрядчиком. Или проектными организациями, имеющие лицензию на осуществление такого вида деятельности, в соответствии со следующими документами и исходными данными:

  • задание на разработку проекта производства работ, которое выдается заказчиком (строительной организацией) с обоснованием необходимости разработки его на здание или сооружение в целом, либо на его части или виды работ и с указанием сроков разработки;
  • проект организации строительства (ПОС);
  • требуемая рабочая документация;
  • очерёдность и условия поставки строительных материалов, конструкций, готовых изделий, материалов и оборудования, применение требуемых строительных машин и транспортных средств, уровень обеспечения рабочими кадрами строителей по основным профессиям. А в некоторых случаях – условия организации строительства и выполнения работ вахтовым методом;
  • материалы и результаты технического обследования действующих предприятий, зданий и сооружений при их реконструкции. А также основные требования к выполнению строительных, монтажных и специальных строительных работ в условиях действующего производства;
  • наличие и состояние механизированной базы в организации;
  • особые условия строительства, связанные с потенциально действующими опасными производственными факторами и с вновь возникающими новыми зонами.

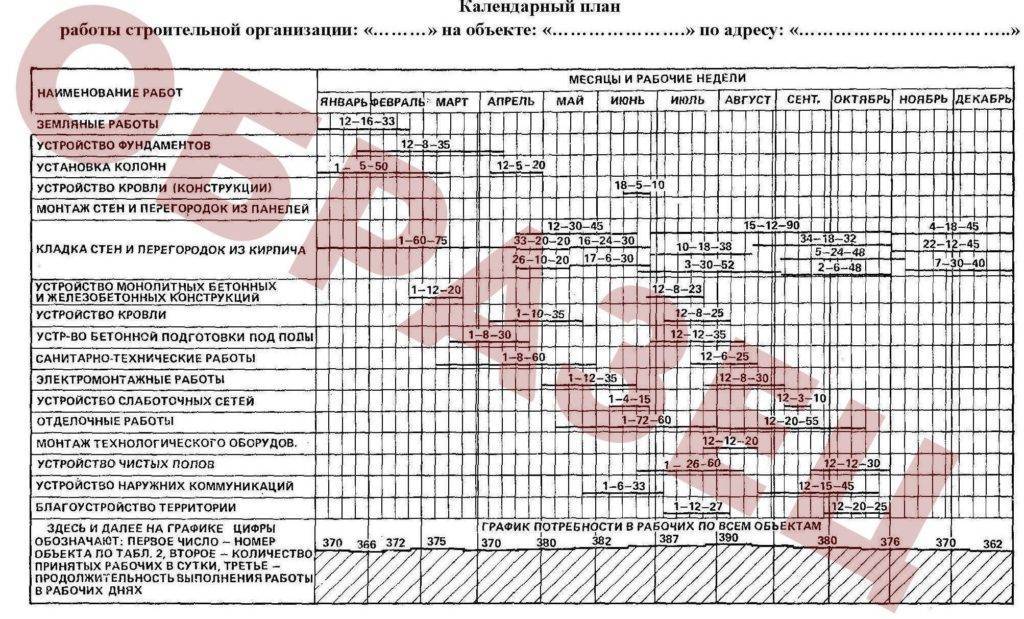

Календарный план-график в составе ППР

Особенности технологического процесса

Копка котлована требует особой осторожности. При расчете глубины необходимо ориентироваться на тип грунта:

  • для гравелистой и песчаной почв –от 1 м;
  • для супеси – от 1,25 м;
  • для суглинков и глины – от 1,5 м;
  • для плотной почвы – от 2 м.

Небольшой уклон стенок позволит избежать проблем связанных с осыпанием земли.
Например, для полутораметровой глубины это будут следующие значения:

  • песчаный грунт: уклон 63 градуса даст соотношение 1:0,5, уклон 45 градусов – 1:1;
  • супеси: уклон 76 градусов – 1:0,25 , уклон 56 градусов – 1:0,67;
  • глина, суглинок: уклон 90 градусов – 1:0, уклон 63 градуса – 10,5.

Строители перед заливкой применяют обычные опоры из древесины, которые можно сделать своими руками за короткое время. С помощью таких опор можно избежать осыпания земли на дно котлована.

Весь процесс подготовки котлована требует тщательного соблюдения всех норм и правил, но не менее важна правильная технология засыпки. Выполнять ее необходимо слоями, толщина которых не должна превышать 0,25 м. При этом уплотнение грунта производится вручную от центра будущего фундамента к откосам. Отмостку следует делать от места уплотнения, не забывая про гидроизоляционные работы, где в качестве гидроизоляционного материала используется плоский асбоцементный лист.

В первую очередь устанавливается тип грунта на участке, затем, в зависимости от полученного результата, определяется глубина котлована и необходимый уклон стен. Не соблюдение перечисленных условий, отсутствие предварительных расчетов и чертежей, нарушение требуемых норм и правил скажется самым неблагоприятным образом на качестве проделанных работ. В итоге можно получить массу проблем, связанных с неправильной формой траншеи, осыпанием стен и прочего. Также неправильный подход к проведению подземной копки может угрожать жизни и здоровью человека.

Котлован является начальным этапом строительных работ. От правильности его форм, глубины и других параметров зависит качество будущего строения, поэтому прежде чем начинать земляные работы или строительство дома на готовом котловане, необходимо произвести геодезическую контрольную съёмку. На основании полученных данных составляется схема котлована и сопроводительная документация. Зная особенности проведения каждого этапа, провести работы будет гораздо проще.

Подготовка фундамента дома начинается с копки надежного котлована. Этот процесс проходит в несколько этапов.

Стоит выяснить, находятся ли в месте будущего строительства коммуникации: водопроводная, электрическая или канализационная сети, и как организовать процесс так, чтобы не создать неудобств тем, кто пользуется ими. Чаще всего старые сети стараются отключить и перенести. На этом же этапе решается вопрос о подводе коммуникаций к новому строению. Все эти задачи требуют согласования, а результаты вносятся в проектную документацию.

После этого начинается расчистка местности. Заранее решается вопрос, куда будет выведен строительный и прочий мусор, и как он будет утилизирован. Съем грунта производится в 2 этапа. Сначала снимается плодородный слой, который затем употребляется для удобрения почвы в других местах или облагораживании прилегающей территории уже после завершения строительства. Второй слой грунта чаще всего стараются утилизировать, поскольку для засыпки котлована используются более прочные материалы.

Глубина котлована зависит от нескольких параметров: тип почвы, её устойчивость, количество и глубина залегания грунтовых вод, глубина промерзания грунта. В зависимости от условий копка выполняется механическим или ручным способом.

Первый метод применяется при больших объёмах работ в местах, куда можно подвести технику. Таким способом можно быстро разработать местности и справиться с возникающими по ходу копки препятствиями.

Что такое исполнительная съемка и ее назначение?

Исполнительная съемка это процесс измерений геометрических параметров сооружения для определения его реального планово-высотного положения (X, Y, Z) и расчета отклонений его параметров от проектной документации.

Она проводится на всем протяжении строительства и позволяет:

  • зафиксировать топографическое расположение объекта на местности;
  • проконтролировать объем выполнения и соблюдение технологий при проведении строительных работ;
  • дать объективную и документально подтвержденную оценку соответствия фактических характеристик конструкций требованиям проекта и строительным нормам. Допустимые отклонения от проекта можно найти как в самом проекте, так и в СП 126.13330.2012 Геодезические работы в строительстве.

Полученные в результате данные измерения представляются в виде чертежей и схем, характеризующих объект, в том числе учитываются следующие параметры:

  • точные координаты объекта с привязкой относительно геодезической разбивочной основы;
  • геометрические размеры по вертикали, горизонтали, а также наклону;
  • картографический объем в ЗD исполнении;
  • продольные, поперечные разрезы и сечения, как всей конструкции, так и ее элементов;
  • толщина составляющих, диаметры, углы поворота;
  • диапазоны высот, уклоны, глубины.

Техническая часть результатов исполнительной геодезической съемки состоит из расчетных параметров, таких как:

  • фактические отклонения размеров и расположения конструкций от проектных;
  • прогнозируемые высотные изменения при текущих условиях эксплуатации;
  • предельно-допустимые нагрузки в целом и поэлементно.

Полученные чертежи и расчеты являются основой исполнительной документации, которая необходима для сдачи объекта заказчику и далее в эксплуатацию. Выполняется и оформляется по нормам ГОСТ Р 51872-2002. Документация исполнительная геодезическая. Правила выполнения.

 Для оформления результатов исполнительной съемки используют такие программные продукты как AutoCad, на нашем сайте есть разделы где Вы можете бесплатно скачать полезные программы для геодезистов и приложения (lisp) для AutoCad’а, которые существенно облегчают жизнь рядовому геодезисту.

Документы для проекта

Проект траншеи включает в себя несколько документов:

  • План траншеи и ее чертеж.
  • Схема разработки объекта.
  • ППР на разработку траншеи.
  • Типовая технологическая карта объекта.
  • Исполнительная схема траншеи.

Каждый из документов выполняет свою функцию и описывает определенные виды работ, необходимых при разработке траншеи. Рассмотрим составляющие проекта более подробно.

План и чертеж

Чертеж — это проекционное изображение объекта. Документ содержит данные, необходимые для разработки и дальнейшей эксплуатации траншеи.

Конструкторский чертеж со всеми необходимыми технологическими сведениями может создать только квалифицированный инженер. Для выполнения обычных эскизных чертежей специальных знаний не требуется. Они могут быть нарисованы от руки с примерным соблюдением пропорций.

Чертеж траншеи выполняется на основании ГОСТ 2.109-73. Для его создания необходимо выполнить следующие действия:

  1. Начертить изображение.
  2. Указать размеры. Также необходимо написать предельные отклонения фактического объекта от его чертежа.
  3. Написать технические требования к изготовлению.
  • Способы разработки и контроля. Методы указываются, если они являются единственными, обеспечивающими необходимое качество изделия.
  • Определенные технологические методы, которые гарантируют, что результат работы будет соответствовать установленным требованиям.

Образец чертежа траншеи:

Схема разработки

Схема разработки траншеи показывает план будущего объекта, в котором соблюдены все пропорции.

Документ создается на основе следующих данных:

Информация, полученная в результате исследования плотности грунта. Геометрическая форма траншеи выбирается в зависимости от характеристик грунта.

Сведения о составе и глубине залегания грунтовых вод. Этот раздел очень важен. Грунтовые воды могут нарушить ход работ или сделать его невозможным.

Пример схемы разработки траншеи:

ППР на разработку

Проект производства работ (ППР) — документ, в котором отражается технология выполнения работ и организационные условия строительных мероприятий. Он состоит из двух частей: тестовой и графической. Проект оформляется на листах А4, сброшюрованных в единый пакет. ППР рассматривает технологические процессы в комплексе.

В текстовой части (пояснительной записке) подробно описываются следующие разделы:

  • Общая информация.
  • Подготовительные процедуры.
  • Порядок выполнения работ. В документе определяются все этапы, начиная от подготовки и заканчивая их сдачей заказчику.
  • Меры по обеспечению охраны труда, пожарной безопасности и защиты окружающей среды.
  • Способы проверки качества исполнения.

Графический раздел включает следующую информацию:

  • Ситуационный план.
  • Технологические карты на отдельные виды работ.
  • Строительный генеральный план на период проведения земляных работ.
  • Ведомость используемого оборудования и средств труда.

Проект дополняется рядом приложений. В них должны быть представлены листы ознакомления и согласования ППР, разрешительная документация.

Проектирование выполняется для того, чтобы избежать возможных аварийных ситуаций при проведении земляных работ. Также документ необходим для получения разрешения у контролирующих государственных органов.

Типовая технологическая карта

Типовые технологические проекты траншей входят в состав ППР. В них отражается отдельный вид производимых работ.

ТТК включает в себя следующую информацию:

  • Область использования карты.
  • Ссылки на нормативные документы.
  • Организация и технология производства работ.
  • Меры по охране труда и окружающей среды.
  • Методы контроля качества работ.
  • Средства технологического обеспечения. В документе подробно описывается используемая техника.
  • Нормирование затрат труда.
  • Описание разрабатываемого объекта.

Создание траншеи может включать в себя несколько тех карт. В их числе разработка экскаватором. Описываются параметры траншеи и методы ее копки с учетом особенностей грунта. Описание работ носит подробный характер.

Указывается марка техники и требования к ее функционалу, подробно разъясняется ход проведения работ, перечисляются вспомогательные средства. Обратная засыпка с послойным уплотнением описывается уже в отдельной ТТК.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
