Выясняем, как производится разборка креплений вертикальных стенок котлована?

Расчёт объёма котлована и вывоз грунта

При расчётах выемки породы учитывается эффект разрыхления при копке. Плотность веками слежавшихся осадочных пород нарушается при рытье экскаватором и при перемещении в отвал или в кузов самосвала. В зависимости от вида или видов разрабатываемых грунтов даётся поправочный коэффициент 20-30%. Таким образом, например, если длина котлована 70 м, ширина 30 м и глубина 5 м с прямыми шпунтованными стенками на спланированной местности, то расчёт объёма котлована даёт нам значение 10500 куб.м. Но под вывоз грунта нужно расчитывать объём больше, как минимум, на 20%: 70х30х5х1,2=12600 куб.м. Выполнение откосов увеличивает объём котлована и вынятого грунта, но это же количество зачастую идёт в обратную засыпку, поэтому не вывозится за территорию стройплощадки.

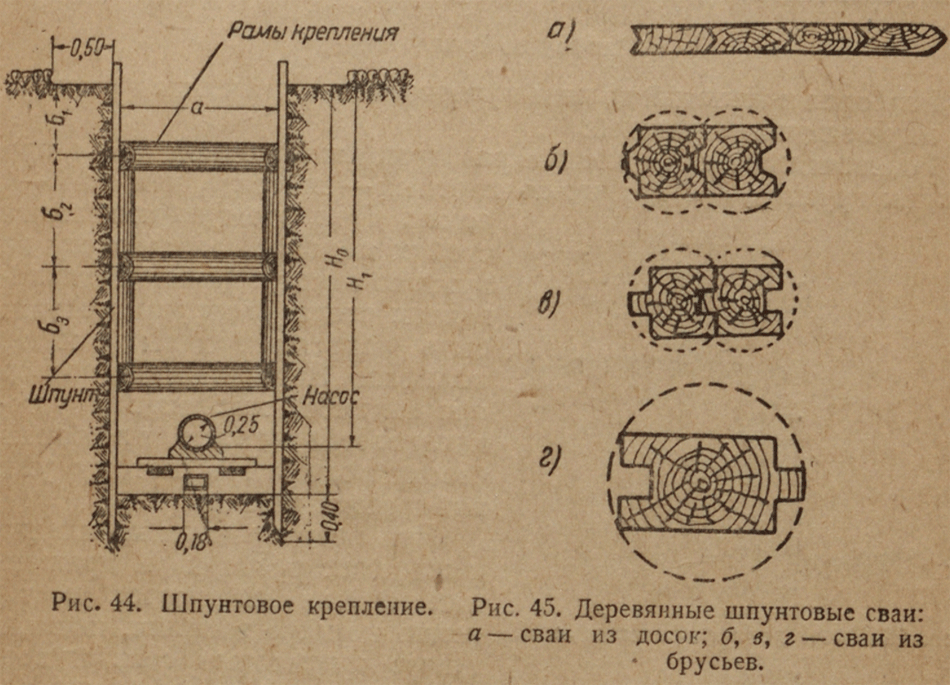

Крепление шпунтовыми ограждениями

Для крепления котлованов в грунтах, насыщенных водой (жижа и плывун), применяется так называемое шпунтовое ограждение. Шпунтовое ограждение состоит из сплошного ряда вертикально установленных шпунтовых труб или досок (в которых, в одной кромке сделан паз-шпунт, а на другой — гребень), прижатых к стенкам траншеи или котлована горизонтальными рамами с распорами (рис. 44). Все, что было сказано о распорах в вертикальном креплении, относится целиком и к шпунтовыми ограждением заключается в том, что при шпунтовом ограждении сначала забивают шпунт, а затем уже производится рытье траншеи с постепенной установкой распорных рам; в вертикальном же креплении сначала выкапывается траншея или котлован, а затем устанавливается крепление, постепенно опускаемое вниз по мере дальнейшей разработки грунта. Доски шпунта забиваются на глубину, несколько большую (на 0,2-0,5 м) глубины траншеи или котлована, для того, чтобы после окончания рытья нижние концы их не могли быть сдвинуты напором грунта.

Деревянный шпунт изготовляется из досок толщиной 6-7 см или из брусьев 10х20 см (рис.45). В каждой шпунтине (свае) устраиваются гребень и паз. При забивке свай гребень одной входит в паз другой. Затеска нижнего конца сваи делается в виде клина с острым углом со стороны паза

При такой затеске сваи при забивке плотно прилегают друг к другу, что очень важно при мокрых грунтах, когда вода под напором просачивается в щели неплотных шпунтов. Шпунтины должны изготовляться из сырого свежевырубленного леса

Если же они изготовлены из леса, уже некоторое время пролежавшего на воздухе, то перед забивкой их надо положить в воду на 10-15 дней для того, чтобы они успели набухнуть. Делается это потом, что шпунтовой ряд, забитый из высохших свай, в мокром грунте набухает и вследствие увеличения объема свай ряд искривляется; отдельные сваи выворачиваются, образуя щели, и ряд приходит в негодность. работа по забивке свай начинается с установки точно по линии будущего ряда так называемых маячных свай через 2 м друг от друга (рис. 43).

Эти сваи забиваются в первую очередь, и к ним прикрепляются с обеих сторон рамные брусья. В промежутках между маячными сваями и рамными брусьями, служащими направляющими, производится забивка остальных свай шпунтового ряда. Каждая последующая свая должна прилегать к уже забитой пазом, а гребень должен оставаться свободным, в противном случае пазы сильно забиваются землей, и плотного ряда добиться будет трудно. Забивка производится механическим копром, а при небольшой глубине и слабом грунте может производиться и вручную деревянными бабами.

Экономические перспективы разборки РВС

Демонтаж многотонного резервуара достаточно затратное мероприятие, частично окупить которое можно, реализовав остатки нефтепродукта и стальных листов. Полученные отходы можно сдать как вторичный металл или деловой лом. Все определяется состоянием стальных листов конструкции.

Общая масса резервуара, объемом 100 кубов, уже превышает 9 тонн. Для РВС-1000 вес достигает 35 тонн металла/продолжая увеличивать соответственно объему:

10 кубов – 240 тонн;

20 кубов – 430 тонн;

50 кубов – около тысячи тонн.

Деловой лист после демонтажа резервуара – востребованный товар

Таким образом, РВС служит весомым источником металлолома, что в перспективе на деловой лом может компенсировать большую часть средств, затраченных на демонтаж. Естественно, пойдут отходы как обычный или деловой лом, определяется условиями эксплуатации резервуара и уровнем повреждения металлических листов в процессе демонтажа.

Выполнение работ по строительству котлованов

Такой процесс условно делится на определенные стадии:

• на участке, отведенном под строительство здания, выполняется проверка на предмет прохождения коммуникационных линий, схем которых можно уточнить в местных административных органах. Если такие системы имеются, придется получать письменное согласование на порядок выполнения земляных работ с организациями, обслуживающими данный участок;
• готовится площадка под строительство частного дома или другого сооружения, снимается плодородный состав почвы на сорокасантиметровую глубину;

• откачивается вода, устраивается водоотводная канава;
• проводятся земляные работы. Если глубина котлована под монолитный или другой фундамент превышает 1.25 м, устанавливаются опорные брусья, чтобы предотвратить осыпание грунта, устраивают ступени.

Под ленточный фундамент

Если предстоит устраивать котлован под фундамент ленточного типа для гаража или другого здания, он выглядит в виде заглубленной траншеи, своими размерами предусматривающей выставление опалубочных щитов.

Размеры определяются следующим образом – параметры длины и ширины увеличиваются на тридцать – сорок сантиметров, ширина траншеи равняется сумме аналогичного значения стен и зазорного участка в пятьдесят сантиметров под установку щитов.

Сначала определяются границы будущего основания на поверхности грунта, определяется самый высокий угол. После этого разрешается копать, используя лопату или трактор и периодически контролируя вехами глубину.

Грунт ссыпается неподалеку, чтобы было чем засыпать обратную подсыпку и дренажную систему.

Плитный

Пошаговая инструкция устройства такого фундамента в вытрамбованном котловане выглядит следующим образом:

при небольшом заглублении размеры соответствуют фасадным параметрам объекта. Если предстоит заливка плитного фундамента с утеплением на большую глубину, суммируют размеры несущих стен здания и высоту основания;

грунт разрабатывается постепенно, первым слоями по пятьдесят сантиметров с постепенным уменьшением их толщины. В итоге на стенах формируются ступени. Кстати, если кто-то не знает, как копать фундамент на склоне, используйте данную технологию.

Такой тип фундамента удобно заливать под стандартные постройки – дом 8 на 8 или дом 10 на 10 м. Он является идеальным решением для возведения трехэтажных зданий, представляет собой цельную железобетонную конструкцию, почти не дающую усадки и не опасающуюся пучений почвенного состава.

Столбчатый

Рассмотрим, как выкопать ямы под столбчатый фундамент. В таком случае по периметру объекта готовится под фундамент полуметровая траншея (как для укладки водопровода), на дне которой устраиваются шурфы для опорных столбов. Отметим, что такая несущая конструкция выполняется без опалубки.

Откачка из резервуара остатков нефтепродуктов

Откачка рвс

Важный этап всего прочеса демонтажа РВС как в экономическом плане, так и относительно соблюдения техники безопасности при выполнении работ. Поскольку последующая разборка стальной емкости будет производиться с использованием сварочного оборудования, необходимо полностью исключить нахождение ЛВЖ внутри объема.

С другой стороны, мазут, сам по себе, представляет коммерческий продукт и нередко очистка резервуара производится в счет выкачанного из него нефтепродукта.  Действительно, стоимость мазутного шлама, может составлять около 3000 рублей за тонну, при соответствующем уровне его обводненности, в пределах 10 – 15 %.

Подготовительный этап работ по удалению мазута из РВС может включать разогрев шлама до температуры максимальной текучести. В качестве нагревательного оборудования может использоваться как устройства резервуара, непосредственно, так и передвижные специализированные комплексы. По достижению требуемой температуры

производится откачка остатков нефтепродуктов из резервуара, их транспортировка на базу подрядчика, полигон или для утилизации.

Следующий шаг – удаление донных отложений. Для этого емкость предварительно отсоединяют от магистральных линий нефтепродукта. Откачку донного мазутного шлака выполняют насосным оборудованием:

1. Поршневые насосы. Работа производится через всасывающий шланг, оснащенный сетевым фильтром и помещаемый во внутренний объем РВС. Выкачка отложений производится в подготовленные емкости – автомобильные цистерны, например.
2. Погружные шнековые насосы. Откачивающее оборудование опускаются в остаток нефтепродукта посредством талей или на тросах, укрепленных на горловине РВС.

Следующий шаг – зачистка полная стенки, обечаек РВС и дегазация внутреннего объема.

Устройство анкеров-якорей в грунте

Упрочнение стенок котлована шпунтами с анкерами или нагелями гораздо надежнее. При этом выдергивающую нагрузку от грунтового массива на себя принимают стальные стержни (анкеры или нагели).

Крепление котлована нагелями чуть более трудоемкое и лишь немного сложнее обустройства распорок. Однако при его использовании:

• обеспечивается оперативный простор;
• экономятся трудовые и материальные ресурсы;
• увеличивается производительность труда;
• уменьшается период строительства.

Нагельное крепление стенок котлована производится таким образом:

1. В стенках выемки бурятся скважины.
2. Осуществляется заглубление анкерных якорей.
3. На шпунте закрепляется и фиксируется тяга.

Какую технику мы применяем

Строительная компания “Богатырь” для выполнения работ по укреплению котлованов задействует следующие виды техники:

На колесном ходу
:

Данный сваебой выполнен на базе полноприводного Урала-4230, благодаря чему он без проблем передвигается и выполняет работы по погружению шпунта в условиях бездорожья и на пересеченной местности, что крайне важно при реализации нулевого цикла строительства на неподготовленном участке. БМ-811 обладает небольшими габаритами, которые позволяют машине самостоятельно передвигаться по дорогам общего назначения без необходимости получения специальных разрешений, что значительно удешевляет стоимость перебазирования техники

БМ-811 обладает небольшими габаритами, которые позволяют машине самостоятельно передвигаться по дорогам общего назначения без необходимости получения специальных разрешений, что значительно удешевляет стоимость перебазирования техники.

Рис. 1.1

БМ-811 выполняет весь спектр работ по погружению шпунта, в том числе и бурение лидерных скважин . Машина попеременно комплектуется требуемым, в зависимости от ситуации, оборудованием – дизель молотом СП-75А трубчатого тип либо шнековой буровой установкой, способной бурить любые типы грунтов, в том числе и вечную мерзлоту.

УСА на колесной базе КРАЗ-250К применяется при необходимости выполнения больших объемов шпунтовых работ. УСА обладает поворотной рабочей платформой, что дает возможность погружать сразу несколько шпунтов не изменяя позиции сваебоя на стройплощадке.

Рис. 1.2

УСА оборудована дизель молотами УР1-1250 и УР1-1800, способными выполнять забивку шпунта в высокоплотный грунт. Шпунтование может выполнятся как в вертикальной, так и в наклонной плоскости.

Техника на гусеничном ходу
:

Гусеничный копер-сваебой КГ-12М относится к классу тяжелой техники, способной выполнять погружения шпунта максимальной длины (до 17 метров) и веса в любые виды грунтов.Основное оборудование копра КГ-12М – дизель молот штангового типа МСДШ-2500. При необходимости предварительного бурения лидерных скважин КГ-12М комплектуется навесной буровой установкой СО-2.

Рис. 1.3

Копер-сваебой КГ-12М отличается высокой продуктивностью работы. Установка, за счет гусеничной базы, способна передвигаться в любых грунтовых условиях. Единственный недостаток данного копра – низкая мобильность при передвижении по асфальтированных дорогах общего назначения, которая обуславливает высокую стоимость перебазирования КГ-12М.

Статьи в тему: Что такое шпунт Ларсена и Расчет шпунтового ограждения

Меры безопасности при рытье котлованов

Грунт с боковых стенок котлована или траншеи в результате действия на них силы тяжести может сдвинуться и засыпать дно выемки. Из-за неконтролируемого обрушения земляных масс возможны несчастные случаи с людьми. Также разрушения приводят к возрастанию затрат труда и средств: потребуется восстанавливать плановый контур выемки, делать обратную засыпку основания большим объемом грунта.

Чтобы предотвратить осыпания и свести возможность материальных убытков к минимуму, следует еще на стадии проектирования правильно рассчитать согласно СНиП 111-4-80 крутизну откосов создаваемой выемки.

Если глубина траншеи или котлована, в среднем, превышает 1,25 метра, то необходимо укрепить их стенки с целью предотвращения возможных обрушений, земляных оползней. По контуру вырытых сооружений должны оставаться свободные от вынутой грунтовой массы полосы, минимальная ширина которых составляет более 0,6 м. Земля с выемки не должна скатываться обратно.

Параметры боковых откосов перед разработкой котлована должны быть определены правильно. Это позволит:

• предотвратить возможность возникновения обрушений;
• выполнить оптимальный объем земляных работ;
• избавит от затрат на переделку уклонов во время проведения строительных работ.

Предотвращение оползней – это главная задача обеспечения техники безопасности для персонала.

Соответствие откосов оптимальным углам наклона для данного вида грунта минимизирует денежные и трудовые затраты на проведение обратной засыпки, переделки.

Формирование откоса

Перед началом работ проводят геологические и гидрологические обследования участка под застройку. При наличии почвенных вод, неустойчивых грунтов, либо при необходимости рытья выемки более 5 м глубиной – создают проект под выявленные индивидуальные условия.

По СНиП 111-4-80 для невлажных грунтов, имеющих равномерную структуру, можно при рытье траншей или котлованов оставлять вертикальные боковые стены. При этом должны отсутствовать сооружения вблизи от выемок и подземные воды. Допустимая глубина выемок для разных грунтов с вертикальными стенами составляет для:

• гравийных, песчаных – 1 м;
• супесей – 1,25 м;
• глинистых и суглинистых – не более 1,5 м;
• сильно плотных – 2 м.

В котлованах, имеющих глубину около 1,25 м, требуется использовать стремянки, которые будут возвышаться над землей на высоты не меньше 1 м. В более глубоких выемках применяют лестничные марши.

Что это такое в строительстве: определение и значение слова

Что означает понятие «котлован»? Котлован — это искусственно выполненное углубление (яма) в почвенном покрове, создаваемое для установки фундамента либо другого типа основания под возводимый объекта.

Базовым нормативным актом для проектирования котлована являются правила СП 45.13330, изданные в 2012 году, вышедшие в России на замену советского СНиП 3.02.01 от 1987 года. Контроль за производством работ по обустройству котлована выполняется с применением СП 48.13330. Организация работ осуществляется по СНиП 3.01.01-85*.

Кроме этого, при сооружении котлована должен применяться ГОСТ 12071 от 2014 года по грунтам и СНиП III-4 от 1980 года по технике безопасности. Также при создании котлованов следует руководствоваться рекомендациями ЕНиР по земляным работам и ГЭСН.

Фото котлована:

Ответы знатоков

Небесный тихоход:

Устройство фундамента относится к циклу «ниже нуля», это неотъемлемая часть технологии возведения здания.

Согласно инженерно-геологическим изысканиям и конструктивным расчетам назначается вид фундамента. В соответствии с видом фундамента разрабатывается (выбирается грунт) на определенную глубину, ширину (земляные работы) и закладывается фундамент -основание здания.

КОРОЛЕВА:

Траншея (от франц. tranch — ров, канава, котлован) — открытая выемка в грунте шириной 1,5 — 3,5 м и глубиной до 4,5 м. как правило трапециевидного сечения, и необходимой длиной (от десятков метров до тысяч километров, при прокладке газо-нефтепроводов) . Траншею больших размеров называют рвом. Отрывка траншеи производится как с помощью специальной техники (экскаваторов) , так и, где это невозможно, вручную. Выкапывают траншею при прокладке коммуникаций (водо- и газопроводов, силовых электрокабелей и кабелей связи) . В вооруженных силах траншея (окоп) используется главным образом для защиты личного состава от огня противника.

Траншея как способ защиты от резко увеличившейся интенсивности оружейного огня (с появлением в армиях пулемётов) получила широкое распространение во время Первой мировой войны и не потеряла актуальности и в наше время.

Фиалка:

Чтобы заложить фундамент под стены (ниже глубины промерзания грунта зимой) , их нельзя ставить просто на поверхность земли.

Валентина Лазаренко:

Котлован для устройства фундаментов, траншеи для закладки коммуникаций

Сергей Дубовой:

Для фундамента и прокладования труб

125aaa:

Клады ищут. А иначе- дом возведут- а ну как клад под ним останется?! ? Хрен достанешь ведь тогда!

Valleri:

Котлова нужен для фундамента, иначе дом рухнет, траншеи роют под коммуникации (вода, электричество, канализация).

Sirian:

чтоб здание под своей тяжестью в грунт не проседало.

artem s.:

для устройства фундамента здания.

disten:

Короче, на пальцах. Если построить дом прямо на земле, то под действием пучения, смещения грунтов при морозе-оттаивании, дом если и устоит, то скособочится уж точно Глубина промерзания в средней полосе 1.7 м. То есть глубина котлована под фундамент должна быть не выше этого уровня. Это же правило и для траншей с коммуникациями. Опять же, если мелко проложить трубу, или поверху пустить, то ее порвет просто в один непрекрасный день. Да и то, что в трубе, г.. . например, замерзнет. Некрасиво опять же. Однако…

Николай Киселев:

Под фундамент.

Аванез Кирпикин:

Чтоб заложить фундамент ниже глубины промерзания, и избежать выпучивания фундамента при сильных морозах, или чтоб нагрузку здания воспринимали более прочные пласты грунта, лежащие ниже, и по другим причинам. Но иногда котлован можно не копать, есть мелкозаглубленные фундаменты, для их устройства можно ничего не капать, или маленькую троншейку.

Фиалка:

Траншея узкая — у неё ширина намного меньше длины. Котлован имеет большую ширину — даже равную длине.

deminserj:

бля а как ты дальше собераешся строить и работать )))))))))))))))))))))))

Шум дождя:

это что природоведение 3-й класс?… для этого возраста вопрос нормальный.. . или для девушек-выпускниц строительного колледжа, которые на занятиях раз в пол-года бывали.. . ))) куда уж проще.. . траншея — узкая, длинная, обычно небольшой глубины (до 3х метров) . Котлован — .

Герман Петрушкин:

Траншея — это выемка в грунте, с сечением в форме трапеции и большой протяженностью. У траншеи есть следующие элементы: стенки и дно. Если дно широкое, то траншея трансформируется в ров или котлован.

Котловаан — выемка в грунте, предназначенная для устройства оснований и фундаментов зданий и других инженерных сооружений.

Ильдар :))))):

позвони в там тебе расскажут и покажут

Откосы котлована

Начнем с откосов. Вертикальные откосы нормами допускаются очень редко (при глубине котлована менее 1,5 м для отдельных типов грунтов). Для разных типов грунта нормируется разный уклон, который напрямую связан с углом внутреннего трения. Вообще что представляет собой угол внутреннего трения? Если грубо, то кучка грунта, насыпанная конусом под углом внутреннего трения, не будет стремиться осыпаться – грунт держит сам себя. Если угол конуса попытаться сделать круче, то грунт «поедет», это чревато обрушением, а в случае котлована обрушение означает возможные человеческие жертвы.

Если вы не ограничены в плане габаритами участка, существующими сооружениями и коммуникациями, можете смело делать откосы котлована под углом 45 градусов – этот угол почти всегда допустим (кроме насыпных грунтов). Более пологие углы не рациональны – и места по площади много занимают, и работы для экскавации больше. Более крутые углы нужно проверять в литературе (допустимы ли они для данного типа грунта).

Ниже дана таблица из СНиП III-4-80 «Техника безопасности в строительстве» (в России он заменен на более новый).

Отношение 1:1 – это и есть 45 градусов (когда ширина откоса в плане равна глубине котлована). Отношение 1:05 – более крутой откос под 60 градусов (когда глубина котлована в два раза больше, чем ширина откоса в плане), отношение 1:1,25 – более пологий (для насыпных неуплотненных грунтов при глубине котлована 5 м и более).

Помните, если участок, на котором вы проектируете фундамент, стесненный какими-то обстоятельствами, всегда перед началом проектирования нужно продумать процесс производства земляных работ, чтобы потом не оказалось, что дом вообще не могут построить.

Пример 1. Самый простой случай. Участок ровный, абсолютная отметка существующего грунта 51,30. За отметку 0,000 в проекте условно принята отметка 52,07. Отметка низа фундаментной плиты -3,000. Под плитой предусмотрена подготовка из бетона толщиной 100 мм. Площадка строительства ничем не стеснена, грунт – суглинок.

Кстати, обратите внимание, абсолютные отметки обычно указываются с двумя знаками после запятой, а относительные – с тремя. Определим абсолютную отметку низа фундаментной плиты: 52,07 – 3,0 = 49,07 м

Определим абсолютную отметку низа фундаментной плиты: 52,07 – 3,0 = 49,07 м.

Определим абсолютную отметку дна котлована (низа подготовки): 49,07 – 0,1 = 48,97 м.

Глубина котлована: 51,30 – 48,97 = 2,33 м.

Принимаем наиболее удобный угол откоса котлована – 45 градусов.

Зачем нужно производить зачистку дна?

Зачистка дна котлована необходима для выравнивания земляной поверхности до создания ровной и прочной площадки, на которой будут размещаться фундаментные конструкции. На этом этапе устраняются высотные перепады земляного основания и места излишне рыхлого грунта, где при уплотнении возможна глубокая просадка почвы.

Механизированная выемка грунта землеройными машинами постоянно контролируется нивелирами. Когда до проектной отметки остается 100 – 200 мм выемку грунта механизмами прекращают. В дальнейшем подготовку основания производят доработкой грунта и зачисткой дна до проектной отметки вручную или механизированно с привлечением специальной строительной техники.

Какими технологиями можно производить?

Зачистка земляного котлована выполняется ручным или механизированным способом: бульдозерами –планировщиками, экскаваторами или скреперными машинами. Выбор способа планировки нижней площадки выемки зависит от следующих факторов:

Размеры котлована и объем предполагаемой выемки. На небольших площадях с незначительным количеством недобранного грунта лучше всего применять ручную зачистку.В этом случае начинают дочищать основания по одной из главных осей, постепенно перемещаясь по котловану

Во время проведения работ важно ориентироваться на контрольную отметку, нанесенную на деревянный колышек. Для простейшего контроля зачистки основания до проектного горизонта рекомендуется натянуть между двумя противоположными колышками стальную проволоку или прочную нить из полиэстера

Мерной лентой строительной рулетки через 1 – 2 метра делают замеры глубины зачистки

Таким образом выполняется зачистка дна ручным способом одним человеком. При выполнении работ двумя или тремя рабочими, площадка разбивается на равные смежные площадки и проводится послойная зачистка основания. На больших площадях и значительных объемах выемки недобранного грунта рекомендуется применять механизированный способ доработки земляных масс.

Стесненность котлована. Если горизонтальная площадка земляного основания здания размещена на сложном рельефе, соприкасается с другими зданиями сооружениями или особо ценными архитектурными памятниками, зачистка выполняется исключительно ручным способом.

Категория грунта. На мягких грунтах планировку земляного основания выполняют бульдозерами и мини-бульдозерами. Во время выполнения работ бульдозер от крайнего откоса передвигается по спирали, перемещаясь по направлению к осевой линии выемки от земляного откоса. Движение механизма поступательно-челночное, с чередованием рабочей проходки вперед и обратным холостым. Вид фундамента и глубина его заложения. Если проектом предусмотрено устройство монолитного плитного фундамента, размещаемого по всей площади котлована, для его зачистки отлично подходит механизированный способ планировки бульдозером или легким экскаватором с прямой лопатой.Широкие траншеи, подготовленные для ленточных фундаментов, зачищают вручную или экскаватором, постоянно контролируя уровень срезки почвы до проектной отметки. Выемки под столбчатые фундаменты обычно зачищают вручную, механизированный способ практически не применяется.

Подготовка резервуара к разборке

Изучив предназначение и конструкцию стального хранилища для нефтепродуктов, можно перейти к рассмотрению его поэтапной разборки.

Общая стратегия действий по демонтажу РВС включает несколько этапов:

1. Оценочные мероприятия. Осмотр резервуара, прилегающей территории.
2. Составление проектной документации по очистке/разборке вертикальной емкости.
3. Подготовка площадки для выполнения работ, очистка участка проведения работ от деревьев, кустарников.
4. Удаление остатков нефтепродуктов.
5. Демонтаж стальной конструкции на металлолом.
6. Разборка технологического оборудования.
7. Вывоз мусора.
8. Выравнивание местности.

Это шаблонный план действий при разборке стального резервуара, который может корректироваться под конкретную РВС. В частности, емкость может быть уже пустой или содержать мазут, иметь прочие нюансы.

Что такое ограждение котлована шпунтом

Шпунтовая ограждающая система — это монолитная стенка, которая состоит из шпунтовых свай, уплотняющих почву и локализующих участок, где могут происходить деформации или сдвиги. В зависимости от назначения конструкции бывают временными или постоянными. Второй тип выполняет функции несъемной опалубки для оснований построек, цоколей, стен и подвалов. Еще он создает водонепроницаемый барьер для поверхностных вод.

Для обустройства шпунтовой стенки не нужно проводить земляные работы. Все составляющие предварительно вкапываются в почву и фиксируются там. После этого почву достают на поверхность.

Стенка не нуждается в ленточном фундаменте и может размещаться на любых грунтах без учета глубины промерзания. Она не оказывает большого воздействия на грунт и устанавливается глубже линии промерзания. Удерживание шпунтовых свай обеспечивается силой трения почвы, а не прочностью фундамента.

В отличие от традиционных систем, шпунтовая ограда выдерживает большие смещающие и изгибающие нагрузки, причем без внедрения армированных бетонных опор.

Когда и зачем оно необходимо

Укрепление котлована шпунтом применяется для следующих целей:

1. Укрепление бортов углублений под основания постройки.
2. Защита стенок котлована от осыпания.
3. Локализация строительной площадки.
4. Поддержание береговой линии.
5. Обустройство гидротехнических сооружений.
6. Укрепление фундаментов.
7. Организация герметичных емкостей для промышленных отходов.
8. Обустройство очистных конструкций.
9. Укрепление железнодорожных путей.

В отдельных случаях шпунтовую стенку возводят на нулевом этапе работ с целью соблюдения требований СнИП, когда нужно работать ниже нулевого уровня почвы. При вертикальной разработке грунта подобное ограждение обеспечивает усиленную защиту стенок от осыпаний и оползней. Углубления с наклонными стенками чаще подвергаются осыпанию, поэтому они укрепляются в первую очередь.

Временное крепление откосов выемок

При возведении подземной части зданий и сооружений особые требования предъявляются к откосам и стенкам выемок. Необходимость их крепления, кон­струкции крепления зависят от гидрогеологических условий и конструкции подземной части возводимого сооружения.

Вертикальные стенки в грунтах естественной влажности при отсутствии грунтовых вод допускаются без крепления: при глубине выемок в песчаных и крупнообломочных грунтах не более 1 м, в супесях – 1,25 м, в суглинках и глинах – 1,5 м, в особо плотных грунтах – 2 м.

При больших глубинах для предотвращения обвалов и оползней стенок выемок устраивают откосы. Необходимость устройства откосов ведет к значительному увеличению габаритов земляного сооружения и соответственно объемов разработки грунта, повышению материальных и трудовых затрат.

Для уменьшения объемов земляных работ, а также в случаях, когда разработка выемок с откосами невоз­можна (особенно в городских условиях) из-за стеснен­ности площадки или наличия грунтовых вод, устраи­вают выемки с вертикальными стенками.

Тип временного крепления и способ его устройства выбираются в зависимости от размеров выемки, свойств грунта, величины притока грунтовых вод и конкретных условий производства работ.

Конструкция любого крепления включает забирку, изготовленную из досок, брусьев или щитов, восприни­мающих непосредственно давление грунта. Для удержания забирки в вертикальном положении служат прогоны, распорки и др. элементы. Различают крепле­ние горизонтальное, когда доски или брусья забирки заводят горизонтально за стойки, и вертикальное, если доски забирки устанавливают вертикально и крепят горизонтальными прогонами с распорками.

Временное крепление выполняется в виде деревян­ного или металлического шпунта, деревянных щитов с опорными стойками при подкосном креплении стенок.

Шпунтовое ограждение является наиболее надежным, но и самым дорогостоящим способом, применяемым при разработке выемок в водонасыщенных грунтах вблизи существующих зданий и сооружений. Шпунт забивают в грунт на глубину, превышающую глубину будущего котлована на 2…3 м, чем обеспечивают устойчивое и естественное состояние грунта за ее пределами.

Распорное (рамное) крепление – наиболее простое в исполнении – применяется при устройстве узких траншей глубиной 2…4 м в сухих или маловлажных грунтах. Оно состоит из вертикальных стоек, гори­зонтальных досок (щитов) и распорок, прижимающих доски (щиты) к стенкам траншеи. Последовательность установки распорного крепления: отрывают участок траншеи; опускают в нее две рамы и устанавливают их на дно через 2 м друг от друга; затем сверху в зазор между стойками рам заводят горизонтальные доски или щиты, одновременно по обеим стенам, после чего раздвигают до упора распорные рамы.

Наиболее эффективны инвентарные трубчатые распорные рамы, благодаря их малой массе, легкости монтажа и демонтажа.

Распорное крепление трудоемко и затрудняет произ­водство работ в траншее, особенно при прокладке коммуникаций, если позволяют условия, то применяют другие виды креплений.

Анкерное крепление применяют для восприятия опрокидывающих моментов, возникающих от действия грунта на шпунтовые, свайные и др. ограждения выемок. Анкеры устраивают в одном или нескольких уровнях по высоте откоса под углом к горизонту до 25 0 .

Способ устройства: на уровне дна котлована или траншеи вдоль стенок забивают с шагом 1,5. 2,0 м стойки на глубину 0,5…1,0 м ниже уровня дна котло­вана, которые на уровне верха котлована оттягивают анкерными тягами, на расстояние, превышающее угол естественного откоса и прикрепляют тяги к наклонно забитому анкеру. За установленными стойками укладывают щиты или дощатую забирку. Анкерные тяги несколько заглубляют в грунт, чтобы они не мешали передвижению людей по бровке котлована.

Подкосное крепление состоит из щитов или досок, прижатых к грунту стойками, раскрепленными подко­сами с защемлением с помощью упоров. Применяют при отрывке широких котлованов с расположением внутри котлована. Вертикальные стойки приобретают устойчивость за счет наклонных подкосов и горизон­тальных распорок, при этом получившийся треугольник устойчив от скольжения благодаря забиваемым наклонным анкерам в угле соединения распорок и подкоса. Дощатые щиты устанавливают между стенками котлована и стойками, свободное расстояние между ними засыпают землей для создания цельной единой конструкции. Данное крепление используется ограниченно, так как подкосы и упоры, расположенные в котловане, усложняют производство основных работ.

По мере выполнения или окончания работ временное крепление котлованов и траншей разбирают снизу вверх.
