Как отремонтировать водонагреватель своими руками?

Пошаговая инструкция: снимаем крышку с бытового водонагревателя

Разборка бойлера происходит в несколько этапов, с которыми можно справиться успешно, если точно знать, как снять крышку с бытового водонагревателя.

Советуем совершать разборку конструкции в следующей последовательности:

1. Перекройте подачу воды. В большинстве случаев вентиль расположен снизу корпуса.

Расположение вентиля холодного водоснабжения

Необходимо отключить оборудование от электрических сетей. Если прибор подключен не напрямую, а через сетевой фильтр, лучше полностью отключить удлинитель из розетки и вынести из комнаты, поскольку подключенные к сети устройства только повышают вероятность замыкания тока. Далее требуется слить воду из шланга, надетого на сливной патрубок. Лучше вылить ее в таз или ведро, а потом в унитаз. Это не даст забить скопившейся накипью сток ванной или раковины. Прямой отверткой выкрутить шурупы и снять защитную крышку с низа корпуса. Плотно прилегающую крышку снимают очень медленно – будто откручивают крышку на банке с консервов

Очень важно не повредить эмаль. Снятие защитной крышки с бака

Снятие защитной крышки с бака

Снятие защитной крышки с бака

1. Сняв крышку, при помощи индикаторной отвертки необходимо определить напряжение на клеммах. Для этого поочередно прозваниваются все контакты, касаясь железного колпачка отвертки. Лампочка в отвертке не должна загораться или мигать ни при одном из случаев.
2. Далее требуется освободить бак от воды. Необходимо подождать, пока содержимое бака остынет. Отдельные модели требуется снять со стены. При этом необходимо отсоединить шланги подачи горячей и холодной жидкости.

1. Если оборудование еще на гарантии сливать воду нельзя, иначе это может рассматриваться как не гарантийный случай. Это обязательно указано в инструкции либо гарантийном талоне.

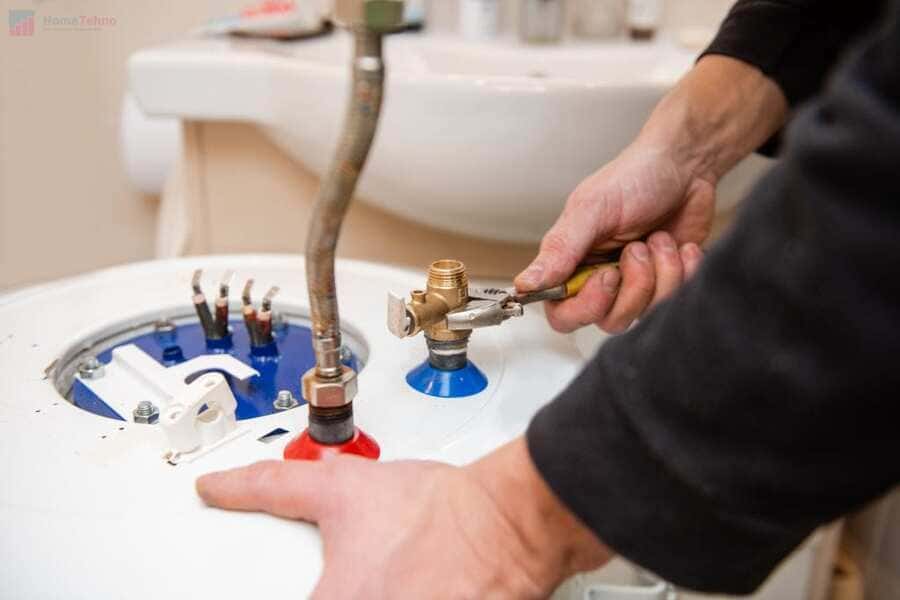

Для слива понадобятся газовый ключ и шланг. Очередность действий для освобождения водонагревателя от воды следующая:

• газовым ключом перекройте подачу холодной воды – вентиль для входящей воды;
• откройте горячий кран на смесителе – во избежание вакуума;
• сливайте воду до отметки – для этого потребуется от 1 до 10 минут;
• не закрывайте смеситель, откройте кран и дайте воде стечь, можно также просто скрутить гайки на входе холодной воды и жидкость легко сольется;
• к резьбе нагревателя подсоедините шланг выводной для воды, опустите его второй конец в раковину или какую-либо емкость, достаточно глубокую;
• затем отсоедините шланг вывода горячей воды от корпуса – таким образом избавимся от накопившейся около них жидкости;
• когда открутите гайки, остатки воды окончательно сольются из бака водонагревателя.

Освобождение бака небольшого объема от остатков воды

Такой способ слить остатки воды подходит для агрегатов, объем которых не превышает 20 литров. Чаще всего это нагреватели марок Термекс, Аристон, Oasis. Если объем бака большой или установлен клапан без рычага, удалять воду придется самостоятельно. Выкрутить такую деталь нельзя, но можно самостоятельно отжать пружину. Она расположена по направлению воды в бак и из бака. Сделать это удобнее с помощью продолговатого металлического предмета – широкой спицы, гвоздя или сверла.

Пример такого слива воды смотрите на видео:

Прежде чем отсоединять провода, рекомендуется зарисовать или сфотографировать особенности их подключения.

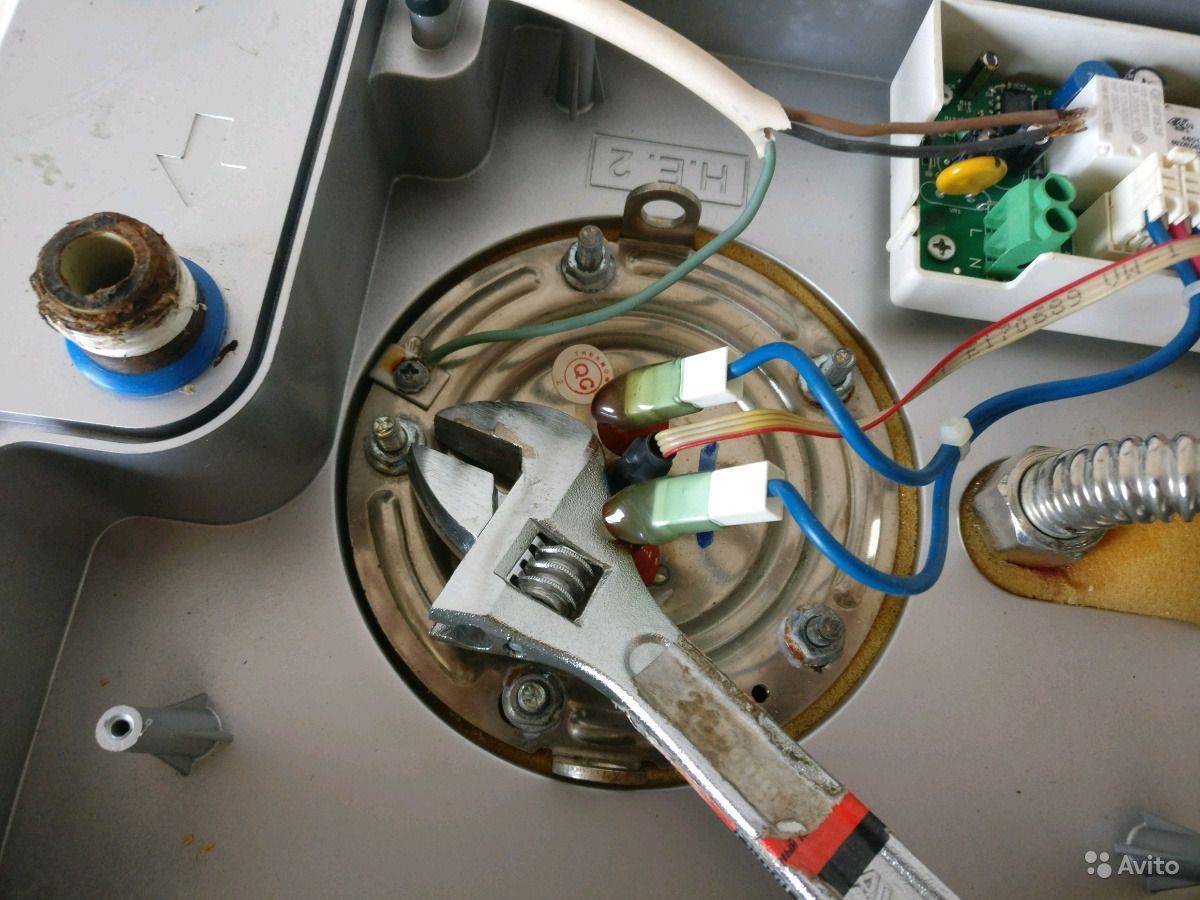

После этого приступайте к откручиванию гаек, фиксирующих трубчатый электронагреватель (ТЭН) и термостат. Это следует выполнить, чтобы оставшиеся капли воды или конденсата стекали постепенно. Извлеките ТЭН и термостат. Сухой фланелевой тряпкой обязательно протрите их – так вы сможете проверить износ прокладки на фланце ТЭНа.

На этом разбор аппарата заканчивается – крышка снята.

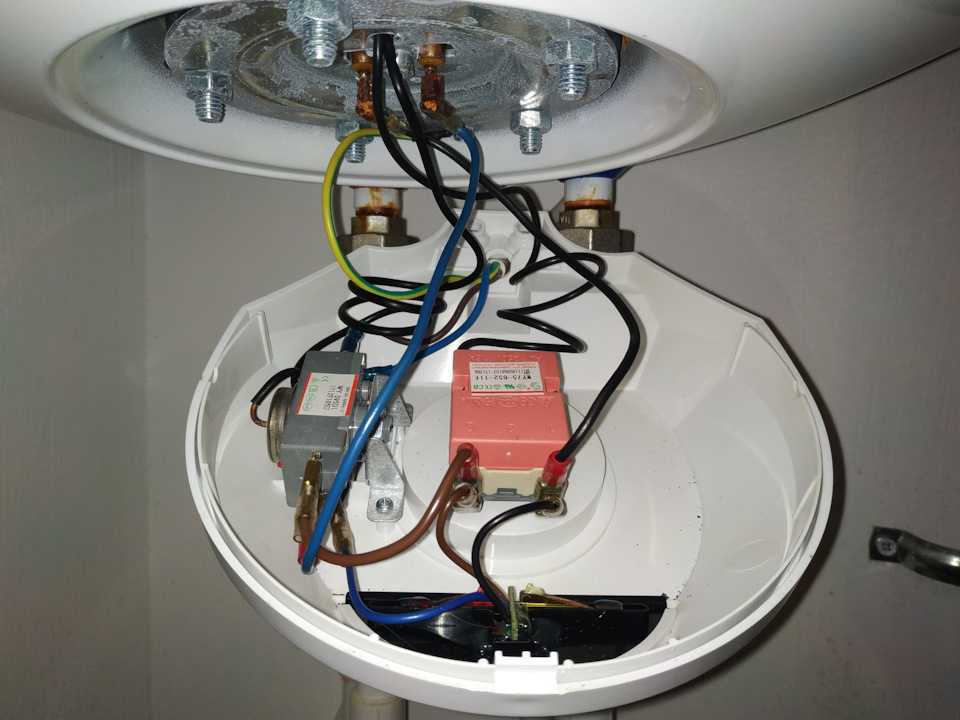

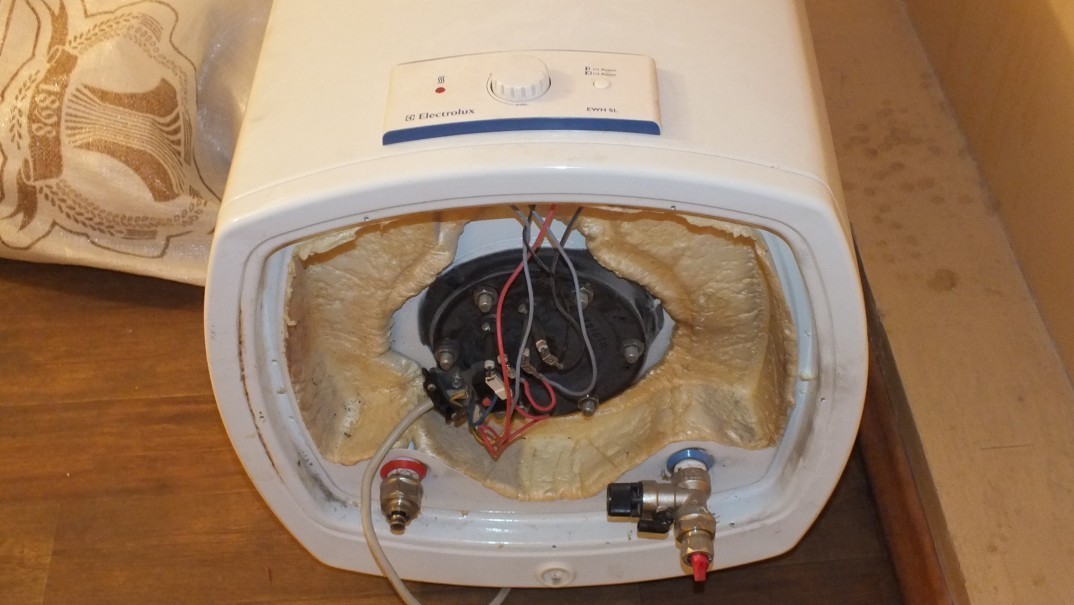

Вид бака после снятия крышки

Далее проводятся очистка оборудования или замена деталей. Чтобы самостоятельные действия не привели к новым неполадкам, придерживайтесь рекомендаций экспертов.

Компания Термекс – ведущая компания в Европе, производящая водонагреватели, причем занимается она выпуском только этой продукции. Начало карьеры этой фирмы было положено в 1949 году и с тех пор она неуклонно наращивает темпы производства, которые достигают свыше 2 млн штук в год.

В состав Термекса входят специалисты, занимающиеся научной разработкой, конструированием, и внедрением в производство самых передовых знаний в этой области, широко развита сервисная сеть этого объединения, которая осуществляет как гарантийный, так и текущий ремонт водонагревателей.

Российский рынок эта компания начала осваивать с 1995 года, и на сегодня Термекс почти полностью занимает нишу водонагревателей как на нашем рынке, так и сопредельных странах бывшего СССР.

Причины неполадок бойлеров

Чтобы понять, почему нагреватели выходят из строя, нужно разобраться в принципе их работы и назначении основных элементов. Независимо от того, какой у вас тип бойлера — накопительный или проточный, их конструкция схожа. Отличается только марка, дизайн и вместительность бака.

Устройство бака нагревателя достаточно простое. Он состоит из двух частей: внутренней и внешней. Между ними закладывается слой термоизоляции — пенополиуретан. Корпус включает два патрубка: один с рассекателем на конце служит для закачивания холодной воды, другой — горячей.

Наличие терморегулятора позволяет устанавливать нужную температуру нагрева.

Поломки просто так не случаются, для этого есть свои причины:

• Скачки напряжения в сети.
• Длительное пренебрежение сервисным обслуживанием.
• Неверная установка или подключение прибора.
• Появление накипи и коррозии на деталях.
• Несвоевременный ремонт.

Чтобы выяснить причину и точно определить место неполадки, проводится диагностика деталей.

Устранение других неисправностей своими руками

Нагрев трубы подачи холодной воды может произойти только по двум причинам:

1. Неисправен предохранительный клапан.
2. Клапан не установлен на штатное место.

Ремонт сводится к тому, что надо заменить неисправный клапан или просто установить его на место соединения трубы холодной воды и патрубка бойлера. Установка предохранительного клапана, если он есть в комплекте, обязательна по требованию изготовителя. Неустановка его повлечет отказ в гарантийном ремонте. Отсутствие клапана может привести к разрыву бака вследствие гидроудара.

Протекание бака водонагревателя происходит в случае негерметичного соединения фланца и корпуса или при износе бака. В случае повреждения внутреннего бака ремонт водонагревателя своими руками невозможен и придется заменять его, если позволяет модель бойлера. Или придется покупать новый водонагреватель.

Если определено, что течет из-под прокладки фланца, следует слить воду из бака, как указано выше, снять фланец и визуально оценить состояние прокладки. Купить новую, взяв за образец неисправную. Заменить прокладку и пользоваться бойлером дальше.

Нагрев вилки может произойти из-за расшатывания контактов в розетке и недостаточного контакта ее и вилки. При долгой эксплуатации и постоянном перегреве контактов корпус может оплавиться, что приведет к короткому замыканию.

Нагрев вилки может произойти и при недостаточной мощности розетки и электропроводки в квартире. На корпусе розетки должна стоять маркировка 10А.

В случае расплавления корпуса вилки ее отрезают и заменяют на новую.

Бойлер бьет током, выключается автомат или он не греет воду — это свидетельствует о выходе из строя ТЭНа. Если при разборке бойлера обнаружено, что нагреватель черного цвета, лопнул вдоль — это безошибочно укажет на его выход из строя.

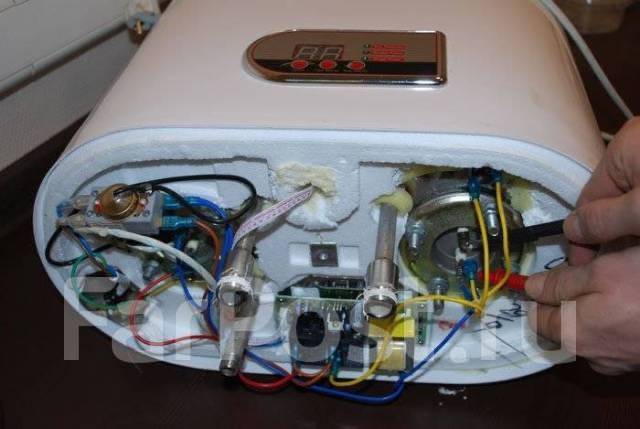

Если же ТЭН не имеет явных признаков поломки, можно диагностировать неисправность при помощи мультиметра.

1. Шаг 1. Смочить трубки нагревателя водой. Указатель мультиметра установить на шкале омметра на максимальную величину и замерить сопротивление, касаясь одним щупом прибора трубки ТЭНа, другим — любого из его контактов. Если появятся цифры на дисплее, значит нагреватель неисправен и его надо заменить. «1» свидетельствует об отсутствии утечки «на корпус»
2. Шаг 2. Коснуться щупами контактов ТЭНа. Если появятся цифры, обрыва спирали нет, он исправен. «1» на дисплее в этом случае свидетельствует о разрыве спирали и неисправности элемента.

Это основные неисправности бойлера, когда возможен ремонт своими руками.

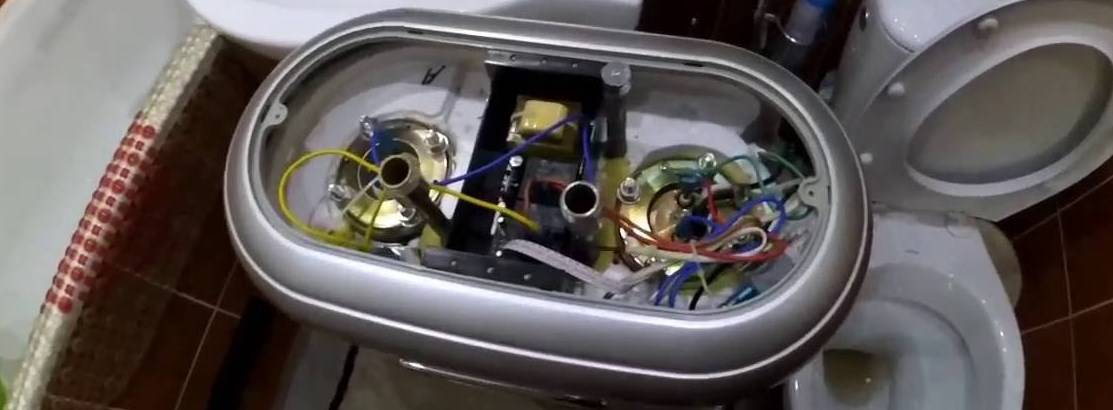

Устройство

Для эффективного устранения неполадок полезно будет вначале познакомиться с устройством бойлеров Термекс. В конструкции можно выделить следующие составные части:

Температурный датчик. С его помощью владелец может в любой момент узнать, какую температуру имеет теплоноситель в баке. Часто он выполнен в виде шкалы со стрелкой или цифрового индикатора. Это приспособление делает более удобным эксплуатацию бойлера. Даже если этот датчик выйдет из строя, это не скажется на работе самого прибора. Правда, в этом случае пользователь уже не сможет узнать, до какой температуры нагреется вода.

Теплоизоляция. Ее наличие позволяет в течение долгого времени сохранять нагретую воду. Этот элемент никогда не сломается.
Шланг для слива горячей воды. Он относится к тем элементам, которые обычно не доставляют проблем владельцу.
Наружная оболочка корпуса водонагревателя. Это часть может быть изготовлена из разных материалов – металла, пластика или сочетать оба варианта. Целостность внешней оболочки корпуса может быть нарушена лишь в том случае, если прибор случайно упадет или же сам владелец несет ему повреждения.

Внутренний бак. Обычно его делают из нержавеющей стали. Ввиду малой толщины его легко может поразить коррозия, что также может стать причиной его выхода из строя. Но если обеспечить регулярное техобслуживание, то на протяжении долгого времени он не создаст владельцу проблем.
ТЭН. Этому элементу отводится определяющая роль в работе устройства, так как он осуществляет нагрев жидкости. Причем более мощным моделям требуется меньше времени для нагрева воды. В виду того, что он постоянно эксплуатируется и подвергается воздействию коррозии, именно с ним связаны наиболее частые выходы из строя водонагревателей.
Магниевый анод. Для него выделено место около нагревательного элемента. Основное его назначение заключается в защите бака и ТЭНа от коррозии

Очень важно следить за его состоянием и при необходимости менять на новый.
Шланг для подачи холодной воды.

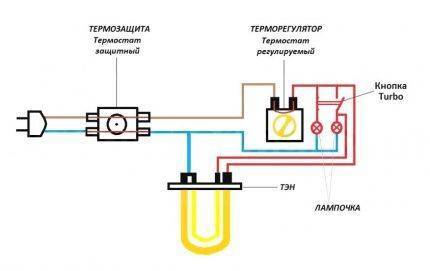

Термостат для водонагревателя Термекс. Благодаря ему жидкость в приборе нагревается в автоматическом режиме

Выделяют несколько типов термостатов: стержневые, капиллярные электронные. Хотя на рынке встречаются модели разного исполнения, все же в них используется один и тот же принцип работы. Температурный датчик постоянно следит за тем, какую температуру имеет жидкость. В зависимости от этого параметра он посылает сигналы термореле, которое начинает замыкать или размыкать цепь питания ТЭНа. Чаще всего в конструкции водонагревателя предусмотрено два термостата: первый контролирует нагрев воды, второй же следит за состоянием первого. Особенностью дорогих моделей является наличие трёх термостатов, причем задача третьего заключается в контроле исправности ТЭНа. Вышедший из строя термостат нельзя отремонтировать, поэтому его меняются на новый.

Изолирующие прокладки. Они необходимы для уплотнения и защиты от электричества. Этот элемент в случае выхода из строя тоже должен меняться.
Электронные схемы контроля и управления.

Именно из вышеописанных элементов состоят все накопительные нагреватели, выпускаемые под маркой Термекс . Следует сказать, что подобную конструкцию имеют и проточные приборы, однако они лишены накопительного бака и имеют ТЭН увеличенной мощности.

Как снять водонагреватель со стены

В задней части бойлера есть пластина с отверстиями для крепежа к стене. При этом в стене закреплены анкеры с крюками, на которых через эти отверстия и подвешен агрегат. Освобожденный от воды нагреватель отсоединяется от труб (с помощью разводного ключа) и приподнимается, чтобы было легко снимать с крючков.

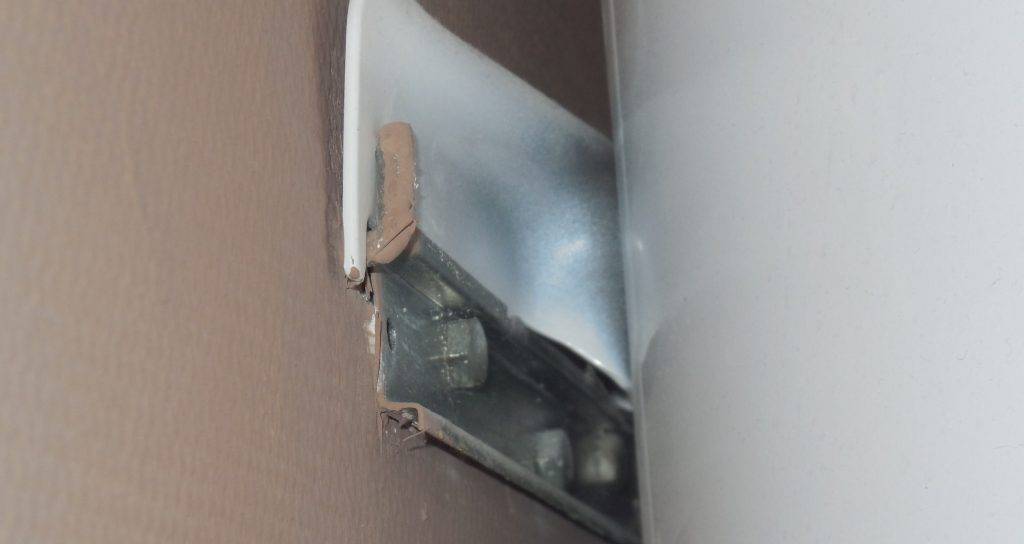

Крепление бойлера к стене на крюках

Иногда подвешенный к стене прибор дополнительно фиксируется болтами. В этом случае сначала придется отвинтить болты гаечным ключом, после чего снять установку со стены. Снятый бойлер переворачивают и ставят на пол патрубками вверх – так его будет удобнее демонтировать.

Важность регулярной чистки

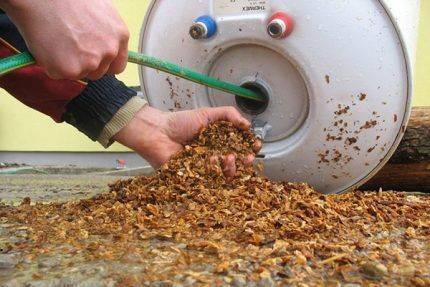

Накипь — первая причина поломок устройств, нагревающих воду. Из-за неё сильно увеличивается длительность нагрева воды, что влечёт за собой большие расходы электроэнергии. Трёхмиллиметрового слоя достаточно, чтобы теплопотери возросли на 15%. КПД водонагревателя снижается почти на одну пятую. Из-за накипи водонагревательный элемент рано или поздно выйдет из строя.

Регулярно чистят весь бойлер и нагревательный элемент. Это значительно продлит срок работы устройства.

Существует два способа очистки водонагревателя от накипи: механический и химический. Механическую чистку нужно проводить сразу после того, как ТЭН вынут из бака, то есть до высыхания элемента. Это связано с тем, что размокшую накипь убрать намного проще, чем засохшую. Можно применять металлическую щётку, которая используется для очистки ржавчины, или взять обычный нож. Чистить нужно очень аккуратно, чтобы не повредить металл. После грубой очистки можно дополнительно обработать поверхность нагревателя наждачной бумагой мелкой фракции.

Сегодня на рынке представлено множество средств, которые помогают легко избавиться от накипи. Лучше, конечно, использовать специализированные химикаты, применяющиеся для очистки электрических чайников (их принцип работы такой же, как и у водонагревателя). Нужно взять любую ёмкость, в которую поместится нагревательный элемент, наполнить её водой и добавить чистящее средство.

Чтобы увеличить эффективность чистящего средства, можно ёмкость с раствором и нагревательным элементом поставить на медленный огонь. Часто люди используют для очистки бака газированные напитки. Какое бы средство ни использовалось, нужно следить, чтобы резиновые прокладки не контактировали с раствором.

Удаляем накипь

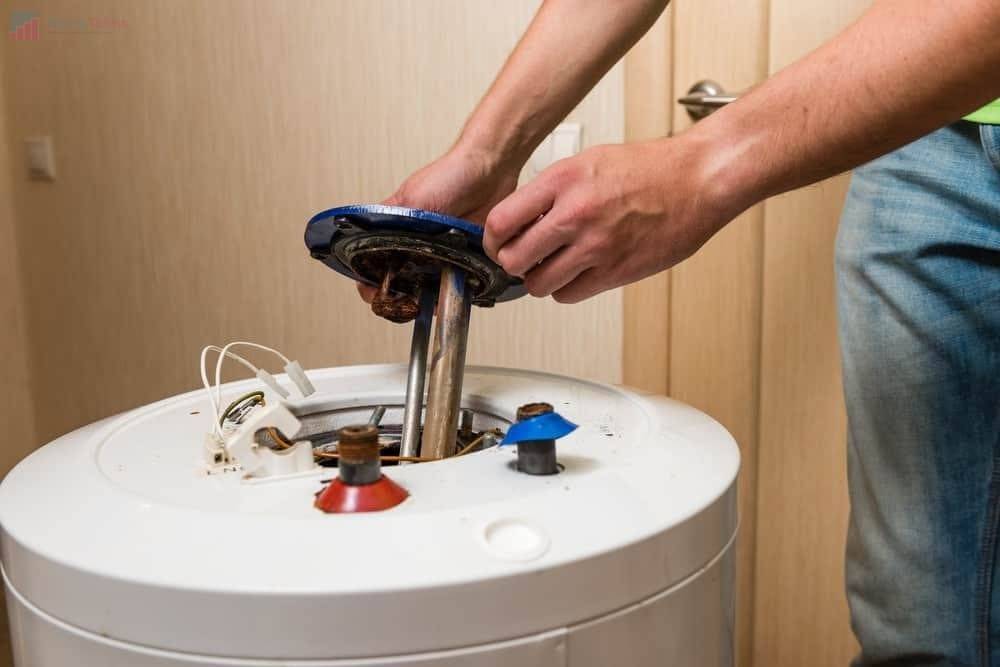

После того, как Вы опустошите бак, необходимо будет выполнить разборку бойлера своими руками. Для этого аккуратно отсоедините все фастоны, подключенные к термостату и открутите болты, которых, как правило, 6 штук.

Во время извлечения ТЭНа выльется еще немного воды, которая осталась в резервуаре. Сам нагревательный элемент рекомендуется сразу же почистить, пока он мокрый и отложения накипи не отвердели. Для чистки рекомендуем использовать специальные средства, которые можно разбрызгать на нагреватель. Через некоторое время отложения без усилий счищаются деревянной лопаткой либо даже тупым ножом. Также для ремонта можно прокипятить ТЭН в ведре с добавлением специальной кислоты в воду, что эффективно позволит решить проблему. Чтобы уже наверняка избавиться от накипи, советуем мелкозернистой наждачной бумагой («шкуркой») зачистить трубки до металлического цвета.

После этого нужно собрать бойлер в обратном порядке и проверить, получилось ли отремонтировать слабый нагрев воды. Не забывайте, что первым делом Вы должны залить бак полностью водой, после чего уже подключить вилку к электросети и выполнить запуск.

Обращаем Ваше внимание на то, что бывает ситуация, когда бойлер не греет воду, потому что нагреватель пробит. В этом случае самостоятельный ремонт заключается в том, что его нужно прозвонить мультиметром, установив режим измерения сопротивления

Об это мы как раз и расскажем ниже!

Причины неисправностей

Как правило, электрический водонагреватель не работает, когда:

• Вышел из строя нагревательный элемент. При длительной эксплуатации ТЭН нужно чистить и менять.
• Не работает анод. Это стержень, который благодаря своему покрытию, вытягивает всю соль из воды. И стенки бака не покрываются накипью. Анод нужно менять раз в год, а если техникой пользуетесь часто, то раз в полгода. Если же этого не делать, со временем водонагреватель, в том числе ТЭН, покроются налётом, вода не будет греться.
• Сломался термостат. Он отвечает за нагрев воды. Сравнивает температуру воды в баке с той, что задали вы. И в зависимости от результата сравнения, запускает или нет реле.
• Износились изоляционные прокладки. Используются как уплотнительный материал между накопителем и фланцем, а также защищают вас от удара током.

Диагностика

Диагностика водонагревателя

Как понять почему не греет водонагреватель? Чаще всего техника работает с перебоями или совсем перестаёт греть воду по причине:

• Пользуетесь водой плохого качества. В многоквартирных домах она, как правило, жёсткая.
• Повреждена электропроводка.
• Монтаж проведён с грубыми нарушениями.
• Нарушаете правила эксплуатации. Пренебрегать рекомендациями из инструкции не стоит.

Нагревательный элемент, обычно, выходит из строя из-за того, что весь покрылся накипью. Или же неисправна термозащитная кнопка, не подаётся вода из-за сломанного клапана предохранителя. Бывает, что ТЭН, не работает, когда включаются аварийные отсекатели из-за накипи на нём или включения максимальной мощности на баке. Также проблема может быть в электронном модуле. Менять его без помощи мастера не советуем.

Чтобы назвать точную причину, по которой не греет водонагреватель, нужно осмотреть прибор. В первую очередь посмотрите на индикатор (лампочку), она должна загораться, когда вода греется. Температуру выставите повыше. Следующие шаги зависят от ситуации.

Диагностика водонагревателя в домашних условиях

Индикатор горит

Если вода не греется, но лампочки горят, значит, дело в ТЭНе. Нужно взять мультиметр, настроить сопротивление и подключится к нагревателю. Если видите ноль – произошло замыкание. А когда появился знак бесконечности, то это означает обрыв.

Ещё один признак, который указывает, что водонагреватель не греет воду и необходимо заменить ТЭН, когда водонагреватель включается и сразу отключается. Найти эту неисправность несложно. Кнопка термозащиты западает, когда прибор выключен. Если же нагреватель начал работать, нужно почистить ТЭН или поменять на новый.

И не забывайте, что отложения появляются на нагревательном элементе, когда анод не выполняет свои функции. Прежде чем менять ТЭН, нужно проверить, что стержень работает исправно.

Индикатор не горит

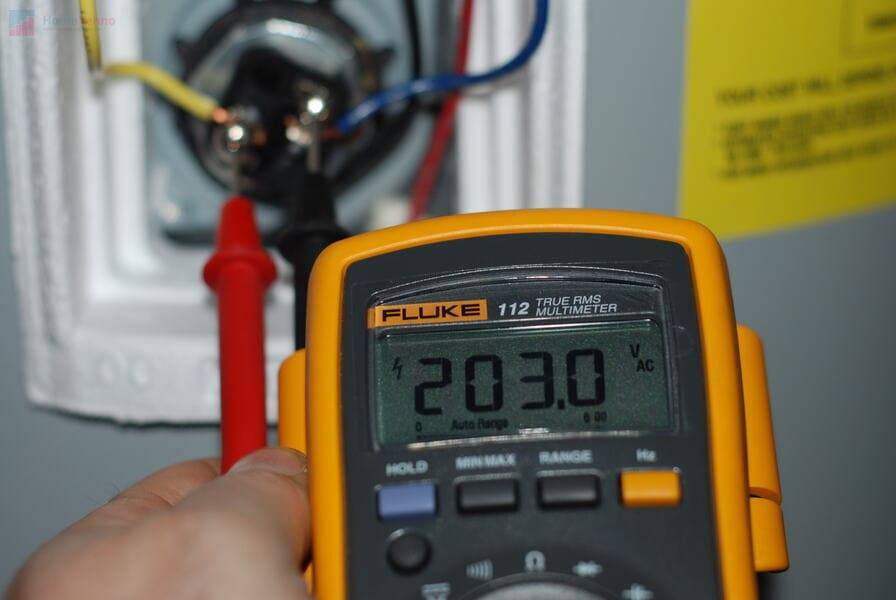

Нужно взять тестер и проверить, есть ли на термостате напряжение 220В. Если термозащита работает, то подключение можно выполнить к нагревателю.

Напряжение есть? Тогда прибор отключают, снимают термостат и прозванивают цепь, проворачивая терморегулятор. Если накопительный водонагреватель не работает на линии при ноле и фазе, то нужна замена.

Водонагреватель не греет, индикатор горит

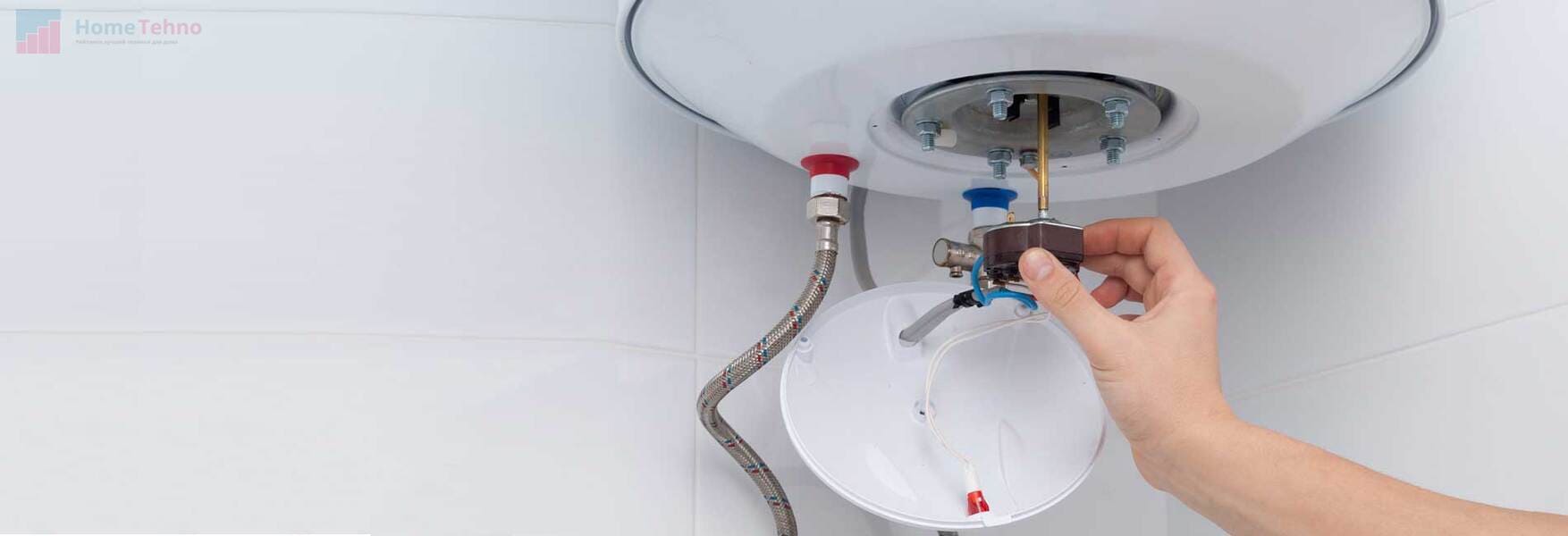

Что делать, если водонагреватель не греет, а индикатор горит?

Когда водонагреватель не греет воду, а индикатор горит неисправность можно устранить двумя способами:

• Проверьте, чтобы ручка не была установлена на минимуме, тем самым не давая подниматься температуре выше. Если это так, то поверните ручку по часовой стрелке.
• Проверьте, чтобы не был включён термостат. Нужно нажать кнопку теплозащиты.

Водонагреватель не греет, индикатор не горит: что делать?

Водонагреватель не греет и не горит индикатор

Причин, почему водонагреватель не включается в таком случае, несколько:

• Поломка нагревательного элемента.
• Накипь на ТЭНе.
• Неисправность клапана предохранителя.
• Выход из строя электронной платы.

Водонагреватель не греет воду до максимальной температуры

Не полностью греет водонагреватель

Причина, по которой водонагреватель не греет воду до максимума, ТЭН. Особенно часто, поэтому не работают старые модели газовых водонагревателей и электрических. В целом, нагревательный элемент не может исправно работать вечность, обычно, его срок службы 4-5 лет. И неизбежно во время эксплуатации образуется накипь, что не даёт как следует нагреваться воде. Может быть замыкание или обрыв, что проверяют мультиметром. Также ТЭН может полностью сгореть, в таком случае точно ставят новый.

Накипь и очистка ТЭНа

Накипь образуется в первую очередь при наличии жесткой воды. Всего 1мм накипи дает 75% дополнительной теплоизоляции. Таким образом, ТЭН под столь большим слоем солей начинает элементарно перегреваться.

Первым признаком образования накипи служит отчетливый шум в виде шипения или посвистывания.

Разбираете бойлер, как будет показано ниже, и приступаете к чистке. Ее можно проделать двумя способами:

обычным ножиком или металлической щеткой

если накипь очень твердая, то при помощи лимонной кислоты или спец.средств

Отрезаете горловину пластиковой бутылки 1,5л и разводите в ней раствор:

теплая вода 60 градусов

7 чайных ложек лимонной кислоты

Замачиваете в нем на ночь тэн. После чего, утром счищаете все лишнее. Результат порой просто поражает воображение.

Правильно чистить накопительный водонагреватель от накипи

При чистке накопительного водонагревателя следует заняться ТЭНом и стенками бака. Дело усугубляется тем, что не существует нормального отверстия ремонтнику провести сервисные операции, упрощается тем, что ТЭН легко или сложно вынимается наружу, соли анода больше напоминают слизь, нежели каменный карбонат кальция

В результате вынимайте нагреватель осторожно, рискуете испачкаться жижей, польющейся из отверстия. 100% освободить резервуар сложно

Большинство водонагревателей накопительного типа вертикальной конструкции. Снизу съемная панель. Стоит конструкция, ремонтников радующая простотой:

1. От одного до шести болтов (гаек), крепящих ТЭН.
2.  Полдюжины проводов следующего назначения:

• Земля.
• Фаза.
• Нулевая фаза (нейтраль).

Первое, третье формально одно. Тонкая разница интересует исключительно электротехников, при отсутствии человеческого заземления в доме можно замкнуть накоротко временно. Внутрь ТЭНа накопительного водонагревателя вставляется термостат с щупом. Придется вытащить, извлекая нагреватель наружу. Чаще внутри термостата стоит реле, срабатывающее при достижении определенной температуры измеряемой средой. Например, традиционная биметаллическая пластина.

Наутро можно удалить сравнительно просто оставшуюся накипь. Часто видео показывают, как крупные куски срезают ножом. В этом есть смысл, активного раствора на объем оставшейся накипи придется больше. Чистят ТЭНы уксусной кислотой, соляной, серной. Допускается использовать магазинные средства для борьбы с накипью (descaler) в бытовых приборах. Какой бы реактив ни использовался, снимайте резиновую прокладку. Деталь будет стремительно стареть в растворе, быстрее станет негодной.

Восстановление фланцев патрубка газовой колонки пайкой

Как то на глаза попались два отрезка медных трубок с фланцами, на которые были надеты накидные гайки-американки. Эти детали предназначены для монтажа водопровода из медных труб.

При пайке теплообменника газовой колонки я вспомнил о них, и возникла мысль восстановить ранее треснувший медный патрубок, соединяющий выходную трубу теплообменника с водопроводом горячей воды, припаяв к ним новые фланцы, без дела пылившиеся на полке. Задача несколько усложнялась, так как у имеющихся в наличии деталей медная трубка была согнута под прямым углом. Пришлось взяться за ножовку по металлу.

Сначала была отпилена часть трубки с фланцем в том месте, где начинается изгиб. Далее с противоположного конца была отпилена расширенная часть трубки для дальнейшего применения в качестве соединительного кольца. Если бы трубка была прямой, то пилить бы не пришлось. В результате получилось два отрезка трубки длиной около сантиметра.

Следующий шаг – это отпиливание от патрубка треснутого фланца. Отпиленный кусок трубы должен быть по длине равен отрезку трубы с фланцем, подготовленным для ремонта на предыдущем шаге.

Как видите на фотографии, отпиленный кусок патрубка газовой колонки в месте образования фланца имел много трещин.

На фотографии представлены подготовленные для соединения пайкой детали. Слева – конец патрубка газовой колонки, справа – новый фланец с накидной гайкой, посередине – соединительное кольцо.

Перед пайкой нужно проверить, как стыкуются подготовленные детали между собой. Трубки патрубка должны входить в кольцо легко, с небольшим зазором.

Сопрягаемые поверхности трубок и кольца перед соединением пайкой необходимо предварительно зачистить мелкой наждачной бумагой, чтобы удалить слой окисла. Зачищать кольцо внутри удобно, обернув наждачной бумагой круглый стержень, например рукоятку небольшой отвертки. Далее зачищенные поверхности необходимо залудить тонким слоем оловянно-свинцового припоя ПОС-61 с помощью паяльника мощностью 60-100 ватт. В качестве флюса лучше всего использовать кислотный хлористо-цинковый флюс, проще говоря, соляную кислоту, гашеную цинком. Так как паяются медные детали, то подойдет и канифоль или аспирин.

При пайке нужно обеспечить, чтобы стык труб оказался внутри кольца приблизительно посередине. Если после лужения трубки не захотят входить в кольцо, то нужно разогреть их паяльником, припой расплавится и трубки войдут. Не забудьте перед спайкой патрубка надеть на трубку накидную гайку.

После того, как трубки сочленены, останется только заполнить зазор расплавленным припоем. Как видите на фотографии, получилось вполне герметичное и механически прочное соединение. Патрубок отремонтирован, и можно устанавливать его на место в газовую колонку, будет служить не хуже нового.

Проверка показала герметичность патрубка в месте пайки, но течь возникла на другом его конце, по той же причине появилась микротрещина. Пришлось таким же способом отремонтировать и второй конец патрубка. Работает с отремонтированным патрубком газовая колонка уже более года. Протечек воды не наблюдалось.

По такой технологии можно восстанавливать герметичность не только медных и латунных трубок, но и трубок из нержавеющей стали и железа. Технология применима не только для ремонта газовых колонок, но и для ремонта других аппаратов и машин, включая автомобили.

Устранение неисправностей: ремонт водонагревателя Термекс

При подсоединении и эксплуатации и ремонте прибора могут возникнуть следующие проблемы:

• срабатывание устройства защиты при установке нового аппарата;
• сбой настроек;
• возможно, понадобится произвести подстройку крепящих элементов;
• неисправность розетки;
• сгорел ТЭН;
• на стенках бака набралась накипь;
• агрегат долгое время не работал;
• нужна замена термоизоляционной пасты.

Схема клапанов водонагревателя.

1. При установке нового маленького «Термекса» бывают случаи самовольного срабатывания аварийного отключения от электрической сети. При такой ситуации не устанавливайте нагреватель в режим максимальной мощности, а срочно вызывайте мастера.
2. В аппарате температурный режим контролирует электромеханический блок, не имеющий отдельного блока питания. При отключениях и перепадах тока в электрической сети происходит нарушение работы автоматики. В таком случае бойлер надо полностью перезапустить.
3. Очень часто скобы для креплений установлены на баке в разных плоскостях. Чтобы исправить этот недостаток, надо снять их и придать нужную форму, а также немного расточить отверстия под болты. Если крепеж выполнен штамповкой, то это сделать не удастся — тогда установите на анкеры стальные шайбы.
4. Проверяется целостность контактов розетки, и если они обгорели, то она заменяется новой.
5. При длительной эксплуатации бойлеров может сгореть ТЭН или выйти из строя магниевый защитный анод. Чтобы определить это, надо разобрать прибор, если он вертикального исполнения. Если у вас горизонтальный вариант, то его снимать не надо — замена сгоревшего ТЭНа или анода производится через отверстие крепления нагревателей или патрубок.

https://1popechi.ru/www.youtube.com/watch?v=6IrIM1KH8RA

Перед разборкой «Термекса» его отключают от сети и водопровода перекрытием вентиля подачи холодной воды и вынув шнур из розетки. Выливают из бака воду при помощи шланга, подсоединенного к патрубку холодной воды. После этого открутите подводку горячего конца и откройте ручку обратного клапана.

Бак снимают со стены и ставят на пол вверх ногами. Чтобы снять крышку, надо открутить два боковых винта-самореза и третий, находящийся под наклейкой под нижней частью самой крышки — она свободно сойдет со своего места. Под ней на фланце установлены нужные вам детали: магниевый электрод, термостат и ТЭН.

Очищают это место от накипи и проверяют целостность этих узлов.

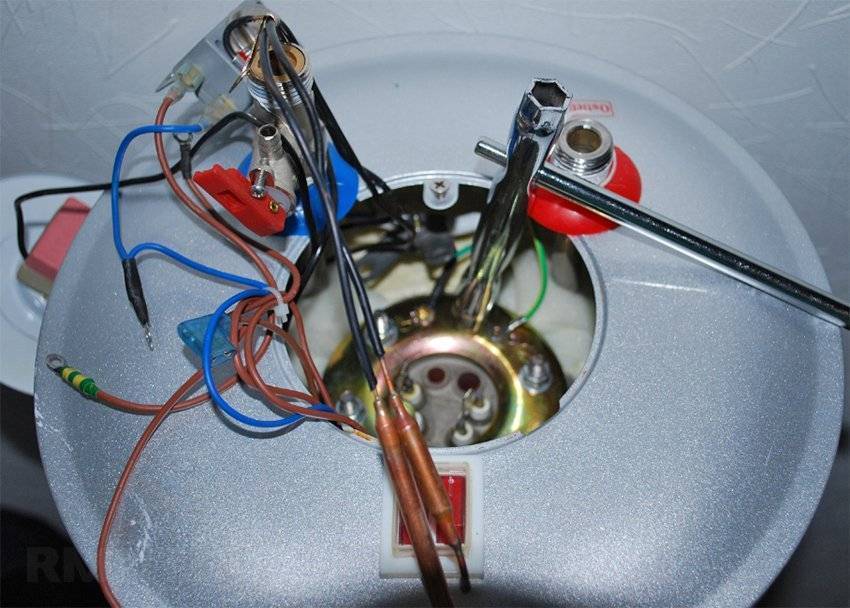

Для замены нагревателя надо открутить цветные провода — желтый, красный и синий

https://1popechi.ru/www.youtube.com/watch?v=EueZZhkV_2A

Если у вас есть запасной ТЭН с прокладками, то просто вкрутите его на место сгоревшего. В противном случае придется покупать новый нагреватель.

1. Еще один вариант плохой работы бойлера — скопление на его стенках накипи. Бак и патрубки надо очистить от нее. Затем проверяют, есть ли протечки в корпусе, и при их наличии водонагреватель придется полностью заменить.
2. Если бак долгое время не работал и в нем находилась вода, то накопившийся конденсат может повредить фланец. При обнаружении на его поверхности ржавчины попробуйте ее прочистить, а если это невозможно, купите новый фланец.
3. Ржавчина может испортить гайку, удерживающую магниевый электрод, тогда придется заменить и ее.
4. Рядом с фланцем находится датчик черного цвета — он предохраняет бойлер от перегрева. С корпусом он соединяется при помощи пасты. Если при проверке окажется, что она засохла, то ее заменяют.

После окончания ремонтных работ водонагревателя своими руками все детали устанавливают на место и подвешивают бак. Присоединяют его к электрической и водяной сетям и проверяют работу всех элементов агрегата.

https://1popechi.ru/www.youtube.com/watch?v=H7CqE93r1WI

Примечание

Сегодня большой популярностью пользуются водонагреватели накопительные электрические. Отзывы «Термекс» имеет положительные. Данные приборы могут эксплуатироваться и по более легкому принципу. Для этого рекомендуется монтировать сливной вентиль. Это касается тех моделей, которые не имеют в комплекте сливного патрубка. При необходимости установки водонагревателя в систему, где давление больше вышеупомянутого, на входе перед оборудованием необходимо расположить редуктор, купить который придется дополнительно. С его помощью можно снизить давление воды до номинального уровня.

Устраняем протечку бака

Протечка емкости для набора воды может происходить по ряду причин. Ошибки, допущенные при монтаже, могут привести к плохой герметизации у основания патрубков. В данном случае нужно будет произвести замену прокладок.

Если с трубками все в порядке, нужно внимательно осмотреть сам корпус на наличие трещин. Треснутый или проржавевший бак не всегда можно починить. Однако если дефекты не слишком масштабные, то заделать дыры в емкости можно при помощи сварочных работ. В качестве альтернативного варианта можно использовать и так называемую холодную сварку, но это будет лишь временным устранением проблем.

Принцип работы водонагревателя

Чтобы минимизировать проблемы с прибором, следует изучить его устройство и принципы работы. Обычно в частных домовладениях используются не проточные, а накопительные модели, которые позволяют использовать электроэнергию более эффективно. Такой прибор состоит из бака-теплообменника, внутри которого установлен нагревательный элемент ТЭН, подключенный к электропитанию.

Важная часть устройства терморегулятор. Этот элемент позволяет поддерживать постоянную температуру воды внутри накопителя. Вода поступает по трубам в теплообменник. Если ее температура слишком низкая (а так оно обычно и бывает), то терморегулятор подает сигнал и включает ТЭН.

Вода нагревается, пока не достигнет необходимой температуры. После этого терморегулятор срабатывает снова и отключает нагревательный элемент. Горячая вода отбирается из бака и заменяется холодной, процесс нагрева повторяется снова и снова. Это общая схема устройства и работы обычного накопительного водонагревателя.

Также среди потребителей популярны проточные водонагреватели, которые представлены на рынке в широком ассортименте. Такие модели устроены несколько иначе. Они нагревают не статичный объем воды, а поток. В них используются более мощные нагревательные элементы, которые начинают работать, когда воду включают, и останавливаются, когда ее выключают.

Чтобы более подробно изучить работу и устройство конкретной модели, нужно внимательно познакомиться с сопровождающей ее технической документацией.

Бак нагревателя представляет собой прочную емкость из нержавеющей стали, толщиной один или два миллиметра. Как ни устойчив этот материал к коррозии, все же эти процессы периодически возникают и развиваются, что приводит к протеканию воды из устройства. Одна из распространенных причин таких поломок электрокоррозия.

Чтобы ее предотвратить, нужно регулярно, т.е. ежегодно заменять установленный внутри магниевый анод. Этот элемент предназначен именно для предотвращения электрокоррозии

Со временем он изнашивается, а владельцы накопительных баков упускают из виду замену этой важной детали

В результате бак, исправно служивший некоторое время, вдруг начинает протекать. Некорректное состояние магниевого анода может отразиться также и на состоянии ТЭНа. Снаружи накопительный бак обычно заключен в корпус из металла или пластика, а также он имеет теплоизолирующую оболочку, которая предотвращает потери тепла.

Повреждения наружной оболочки и утеплителя происходят редко, обычно это бывает из-за неосторожного обращения с устройством. Трещины и сколы на корпусе водонагревателя могут и не нарушить его работу, но это приведет к ухудшению свойств теплоизолятора, и негативно отразится на функционировании прибора в целом. Трубы входа для холодной воды и выхода для горячей обычно не доставляют никаких проблем, если монтаж накопительного или проточного нагревателя выполнен правильно

Трубы входа для холодной воды и выхода для горячей обычно не доставляют никаких проблем, если монтаж накопительного или проточного нагревателя выполнен правильно.

Обычно водонагреватель комплектуют двумя термостатами, один из которых предназначен для контроля температуры воды, а второй следит за состоянием первого прибора.

Иногда используют и третий термостат, который определяет исправное состояние ТЭНа. В любом случае сломанный термостат придется полностью заменить. Различают капиллярные, стержневые и электронные типы термостатов. Конструкция у них разная, но принцип их работы аналогичен.

Изолирующая прокладка служит не только для уплотнения соединения элементов водонагревателя, она также необходима в качестве электрического изолятора. Этот элемент рекомендуется заменять регулярно при каждом техническом обслуживании водонагревательного прибора.

Терморегулятор показывает, до какой именно температуры нагрета вода внутри прибора. Если этот элемент сломается, водонагреватель все равно будет исполнять свои функции, хотя данные о степени нагрева поступать не будут.
