Как построить подпорную стенку из блоков на участке?

Возможные сложности и ошибки

При возведении подпорных стен не должно быть мелочей, особенно в районах со слабыми грунтами и высоким углом уклона.

Если застройщик допустил ошибки при выполнении обязательных этапов строительства защитной конструкции, может возникнуть плачевная ситуация, когда сползающий грунт снесет не только защиту, но и принесет ущерб домовладению и подсобным помещениям, расположенных рядом на участке. Придется такую стену разбирать и возводить новую.

В ходе строительства подпорной стены чаще всего застройщики допускают следующие ошибки:

1. Неправильно выполнен расчет конструкции из ФБС, фундамент не может выдержать вес конструкции и давление удерживаемой земли.
2. Отсутствие или неправильный монтаж дренажной системы, постоянное подтопление подпорной стены.
3. При строительстве не был установлен гидрозащитный слой между фундаментом и первым рядом блоков.
4. Не выполнен гидроизоляционный слой на пористых блоках.
5. Неправильное выполнение заглубления котлована.
6. Неравномерное и неудовлетворительно подготовленное основание под фундамент.

Монтаж ФБС

1. Укладка фундаментных блоков на промороженное, покрытое льдом, снегом или водой основание запрещается. 2. Фундаментные блоки укладывают на тщательно выровненное песчаное основание или песчано-цементную подушку толщиной не менее 5 см (на глинистых грунтах основания). Отклонение отметки выравнивающего слоя песка от проектной не должно превышать -15 мм. 3. Установку блоков начинают с установки маячных блоков в углах здания и на пересечении осей. Маячные блоки устанавливают, совмещая их осевые риски с рисками разбивочных осей, по двум взаимно перпендикулярным направлениям. К установке рядовых блоков следует приступать после выверки положения маячных блоков в плане и по высоте. 4. Кладку фундаментных блоков выполняют на цементном растворе не ниже М-50. Горизонтальные и вертикальные швы между блоками заполняют раствором на всю толщину стены и высоту шва. Толщина швов не более 20мм.

5. Установку блоков стен подвала следует выполнять с соблюдением перевязки (серия 2.110-1 “Детали фундаментов жилых зданий” выпуск 1 деталь 19). Для индивидуальных жилых домов высотой до трех этажей необходимая величина перевязки блоков не менее 240мм. Для определения необходимого количества блоков ФБС нужно сделать развертку каждой стены на которой нарисовать блоки с учетом их размеров и соблюдения перевязки.

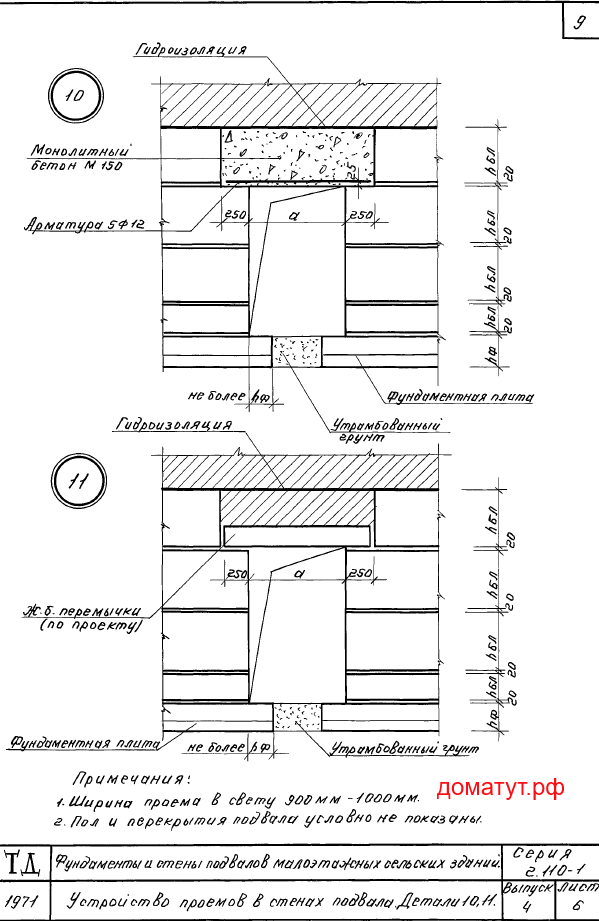

Пример чертежа раскладки ФБС.

6. Для увеличения прочности конструкции в местах пересечения стен необходимо уложить арматурные сетки.

Если дверной проем в подвале примыкает к одной из стен длина арматурной сетки определяется по рисунку ниже (серия 2.110-1 “Детали фундаментов жилых зданий” выпуск 1 деталь 20).

Схемы раскладки арматурных сеток

Размеры арматурных сеток для изготовления

Спецификация металла на сетки

7. Рядовые блоки следует устанавливать, ориентируя низ по обрезу блоков нижнего ряда, верх – по разбивочной оси. Блоки наружных стен, устанавливаемые ниже уровня грунта, необходимо выравнивать по внутренней стороне стены, а выше – по наружной. Вертикальные и горизонтальные швы между блоками должны быть заполнены раствором и расшиты с двух сторон. 8. Монолитные участки в стеновых блоках соприкасающиеся с грунтом (ниже поверхности земли), выполнять из бетона В 7.5 или из кирпича КОРПо 1НФ/100/2,0/35/ГОСТ 530-2007 с последующей штукатуркой снаружи цементным раствором марки 50 и обмазкой горячим битумом за 2 раза. 9. Участки стен подвала выше уровня земли не соприкасающиеся с грунтом заделывать кладкой из кирпича КОРПо 1НФ/100/2,0/35/ГОСТ 530-2007 на растворе М 75. 10. В стенах подвала над проемами шириной не более 600 мм укладываются фундаментные блоки (серия 2.110-1 выпуск 4 деталь 8, 12) или монолитный бетон кл. В 10 армированный арматурой А- I диаметром 10 мм из расчета 1 стержень на 120 мм толщины стены с опиранием по 250 мм (серия 2.110-1 выпуск 4 деталь 9). Над проемами шириной более 600 мм укладывать перемычки (серия 2.110-1 выпуск 4 деталь 11).

11. После завершения монтажа трубопроводов инженерных коммуникаций все оставленные для них отверстия в наружных и внутренних стенах заделать бетоном кл. В 7,5 с обеспечением герметичности вводов коммуникаций.

Особенности возведения подпорной стенки

Подпорная стенка из блоков ФБС должна выдерживать физические силы и атмосферные явления, влияющие на конструкцию. При возведении стены из фундаментных блоков выполняют следующие виды работ:

• Рытье траншеи;
• Трамбовка грунта для уплотнения;
• Послойное уплотнение щебнем, песком и гравием;
• Изготовление и установка опалубки;
• Создание каркаса;
• Укладка блоков ФБС автокраном;
• Разборка опалубки;
• Гидроизоляция стены специальными растворами;
• Вывоз мусора.

Блоки ФБС б/у выдерживают собственный вес, набухание грунта, подмывание дождевой водой, ветер и сейсмические явления, давление почвы, которую удерживает подпорная стенка.

При строительстве нужно учитывать ряд факторов, которые влияют на прочность, надежность и долговечность сооружения:

1. Подпорная стена из блоков ФБС должна возводиться на устойчивых грунтах.
2. Грунтовые воды должны проходить ниже 1,5 метра от поверхности земли.
3. Давление грунта и его подвижность должны рассчитываться специалистами.
4. Чем мягче и неустойчивей почва, тем глубже устанавливается фундамент.
5. Необходимо правильно расположить дренажную систему для отвода грунтовых вод.

Строительство подпорных стенок может решить ряд проблем:

• Обеспечит создание в нужном направлении водоотвода;
• Создаст декоративный эффект;
• Позволит оптимально использовать территории участка;
• Обеспечит террасирование;
• Будет выполнять защитную и укрепляющую функции;
• Решит проблему неровности участка.

Блоки ФБС б/у могут способствовать созданию не только функционального сооружения, но и стать декоративно-художественным элементом ландшафта.

Устройство подпорной стены

Подготовительные работы

Главная роль при ведении таких строительных работ отводится планированию и выполнению предварительных расчетов. Допущенная здесь ошибка способна привести к тому, что подпорная стенка фбс от давления почвы опрокинется, когда начнется дождливый сезон.

Выполнить все расчеты по действующим нормам самостоятельно сложно, и опытные мастера рекомендуют заказывать их у специалистов. Эти непредвиденные расходы избавят вас в будущем от затрат на ремонтные расходы или установку новой стены из блоков фбс.

Выполнив все необходимые расчеты и составив план строительных работ, переходим к приобретению материалов и оборудованию места для их хранения. Нам потребуются:

• блоки фбс;
• гидро- и теплоизоляционные материалы;
• речной песок;
• щебенка;

• геотекстильная ткань;
• трубы для дренажной системы;
• бетонный раствор;
• стальная арматура.

Завезя на участок все необходимое, размечаем территорию. Для упрощения работ можно использовать шнур и колышки. При выполнении разметки делают отступы не менее трех метров от будущих стен в стороны повышения почвенного слоя.

Если запланировано устройство высоких и длинных стен, то следует нанять экскаватор, чтобы убрать лишний грунт и вырыть фундаментные траншеи.

Монтаж фундамента

Для этого применяют заливные фундаменты на арматурном каркасе или заводские плиты монолитного типа.

Выполняется это рулонными или напылительными материалами. Для первого способа потребуется газовая горелка, чтобы фиксировать изоляционный материал к бетону. Для второго случая необходимо устройство, способное распылять жидкую резину.

Как только все мероприятия выполнены, разрешается заливать или укладывать готовую ж/б плиту. Фундаментная основа должна отличаться ровностью, в противном случае давление распределится неравномерно, вызвав разрушение основы и смещения в стенах.

При устройстве ступенчатого фундамента каждую секцию устанавливают горизонтально, чтобы избежать сползания всего объекта.

Установка стены

Подготовив фундаментную основу, переходим к укладке первого ряда подпорной стенки из фбс, который находится ниже почвенного уровня. Если запланирована высокая стена, то подземных рядов должно быть не менее двух – двух с половиной.

Необходимо правильно определить, когда начнете закладывать стену, чтобы для техники и рабочей бригады не было простоя, что сохранит лишние финансовые расходы.

Каждый возводимый ряд связывается горизонтально, для чего применяются стальные арматурные прутья с диаметром в 20 мм. Как только ряд подготовлен, начинают выводить следующий, пока не выведут стену на метровую отметку выше уровня земли.

С такой конструкцией давление распределяется на большее сечение основания, что снижает нагрузки на отдельно взятые блоки.

Гидроизоляция

Фундаментные блоки стен и основания гидроизолируются для придания им дополнительной прочности. В районах с холодными климатическими условиями применяется утеплительный материал для стен.

Для устройства изоляции блочные швы штукатурятся до ровной поверхности, чтобы исключить вероятность разрывов, куда может проникать вода.

Обустройство дренажа

Засыпав и уплотнив грунт вокруг фундамента подпорной стенки, следует в обязательном порядке смонтировать дренажную сеть, по которой будут отводиться грунтовые воды, подступающие к стенам.

С этой целью по длине на среднем уровне от высоты укладывают специальную трубу. Последовательность работ следующая:

на геотекстильную прокладку укладывается стекловолоконная сеточка, защищающая полотно от острых граней щебеночного слоя. Ширина должна иметь запас для того, чтобы полностью защитить трубу.

Предварительно в траншее устраивается щебниевая подушка высотой пять – десять сантиметров, потом укладывается дренажная труба. Для лучшего стока предусматривается уклон в два – три миллиметра.

Если отвод воды запланирован не в канализационную систему, а на наружные участки от стен, необходимо смонтировать водоотводы и расположить их через каждые два – четыре метра, учитывая уровень влажности почвы.

Для водоотводной системы рекомендуется использовать трубы ПВХ. Монтаж их выполняется на этапе выполнения кладочных работ, для улучшения гидроизоляции трубы покрываются битумной мастикой. Наклон их должен быть равен двадцати градусам.

Завершив укладку дренажа, трубы засыпаются щебенкой, укрываются концами сеточки и геотекстильным материалом. Остается засыпать систему грунтом и начать монтировать линейный водоотвод.

Какие расходники и инструменты потребуются?

Блоки из бетона отлично подходят для строительства невысоких подпорных стен. Они легко монтируются, обладают достаточной устойчивостью и могут сдерживать большой объем земляных масс.

До начала строительства требуется подготовить материалы, оборудование и инструменты:

1. Блоки ФБС разной длины.

2. Цемент и песок для приготовления кладочной смеси.
3. Арматурные стержни для армирования кладки.
4. Геотекстиль.
5. Обмазочная и рулонная гидроизоляция.
6. Песок и гравий для устройства фундаментной подушки.
7. Бетономешалка емкость 0,25 м3.
8. Ведра для растворной смеси.
9. Лопаты.
10. Мастерок.
11. Разметочный шнур.
12. Трамбовка для уплотнения фундаментного основания.
13. Стропы для подъема бетонных блоков.

Ввиду значительного веса, кладка ФБС производится с помощью грузоподъемной техники.

Пошаговая инструкция строительства своими руками

Данная инструкция подготовлена для применения наиболее популярных блоков для подпорных стен: ФБС и керамзитобетона.

Далее потребуется чертеж перенести на поверхность участка, точно обрисовать на нем край прохождения подпорной перегородки для того чтобы можно было начать копку траншеи.

Пошаговая инструкция:

Для серьезных подпорных сооружений из тяжелых блоков потребуется изготовление фундамента. Для глинистой почвы достаточно установить устанавливать ленточный тип, в районах со слабыми грунтами — свайный вариант. Ширина котлована выбирается из расчета ширины стены, умноженной на 3, то есть для блока 20 см, фундамент должен быть не менее 60 см.
Фундамент устанавливается в опалубке с армированием, на гравийно-песчаную подушку, из расчета 1-го слоя гравия не менее 30 см, а слой песка — 18 см, оба слоя тщательно трамбуются.
Опалубка для фундамента сооружается ниже уровня земли 20-25 см. Для дополнительного усиления в нее кладут арматуру, на битый кирпич и заливают бетоном М 150/200.
Если блоки пористые, укладывают гидрозащитный слой между фундаментом и первым рядом камня, как правило, применяют несколько слоев рубероида.
Для большей прочности конструкции, кладочный раствор должен быть в виде раствора из цементно-песчаной смеси (ЦПС).
На гидрозащитный слой обильно наносят раствор ЦПС и устанавливают блоки первого ряда, выставляя их по уровню киянкой.
После высыхания 1-го ряда приступают к кладке второго и так далее.
Для невысоких подпорных стен кладку выполняют в полблока, а для усиленных в два блока получения
После того как будет уложен последний ряд, верхнюю часть защищают козырьком, который можно выполнить из цемента, металла или металлочерепицы. Это необходимо, для того чтобы защитить конструкцию от попадания на стены атмосферной влаги и дальнейшего их разрушения.
Монтируют дренажную систему, для отвода паводковых и дождевых вод

Эффективный водоотвод уменьшает угрозу разрушения, а также предотвращает создание трещин от вспучивания жидкости при минусовых температурах наружного воздуха.
Пространство между подпорной стеной и грунтом засыпают речным песком, который осторожно утрамбовывают.
Если необходимо, выполняют отделку стены декоративными стройматериалами.

Как сделать подпорную стенку на участке, показано в этом видео:

Требования

Требования к этим конструкциям формируются в зависимости от их назначения. По этому показателю они классифицируются на декоративные и укрепительные. Первые предназначены для придания ландшафта участку, имеющего небольшие уклоны, а вторые должны быть мощными и прочными, чтобы выдержать существенное давление грунта.

Особенности выбора

Строительная промышленность выпускает линейку блочной продукции, которая предназначена для укрепления и нивелирования погрешности существующего рельефа, тем самым, не допуская дальнейшего обрушения или сползания грунта. Преимущество применения блоков для таких конструкций – возможность одновременного выполнения декоративных функций, приведение окружающей территории к выбранному стилевому оформлению и защита от оползней грунта.

Для выбора типов блоков по материалам и размерам, застройщик должен учитывать следующие важные моменты:

• характеристика почвы и ее предрасположенность к разрушительным процессам под воздействием природных факторов;
• геометрия неровностей, рациональные методы компенсации склонов;
• какой должна быть подпорная конструкция: несущая или в форме устойчивого основания, для этого должны быть выполнены предварительные расчеты;
• материал стен определяют с учетом высоты, типа подпорной конструкции и принципа функционирования.

При выборе блоков для подпорных стен, которые размещены в густонаселенных районах, дополнительно должны обеспечиваться такие условия:

учитывать динамические воздействия от всех видов транспорта;
неизбежность сноса ветхих построек на площадке строительства;
важность выполнения археологических исследований;
обязанность демонтажа старых подземных инженерных коммуникаций и фундаментов;
потребность проведения реконструкции и укрепления окружающих строений застройки.

Разновидности конструкций

Укрепительные подпорные стены из блоков подразделяются на 3 вида:

1. Массивные, удерживают давление грунта благодаря своей большой массе. В этом случае прочность конструкции будет зависеть от размера заглубления. Такие стены требуют большой объем строительного материала. Поэтому для частного домостроения на участках с незначительным наклоном, рекомендуется выполнять невысокие подпорные конструкции выше уровня почвы на 0,6-0,7 м, заглублением 0,2-0,25 м и толщиной — 0,3-0,40 м.
2. Комбинированные, обладают меньшим весом, чем первые. С целью повышения устойчивости, возводят фундамент с размером намного большим, чем ширина подпорной стены. В этом случае слой грунта, будет давить на выступающие компоненты фундамента, тем самым снижая нагрузки и увеличивая устойчивость конструкции.
3. Тонкостенные выполняют Г- либо Т-образной конфигурации. В этой конструкции вертикальное давление почвы на опору будет снижать горизонтальные нагрузки и повышать устойчивость подпорной конструкции к опрокидыванию.

Из чего состоят?

Такая конструкция обычно, содержит 4 составные части:

• тело – главная видимая часть;
• фундамент – подземное основание;
• дренаж – система сбора атмосферных вод;
• водоотвод – система трубопроводов для отвода собранных атмосферных вод.

При этом если первая часть конструкции требуется в основном для реализации подпорной функции и преследует эстетическую цель, то остальные части конструкции необходимы для выполнения технических нормативов.

Такие сооружения группируются по высоте:

• небольшие до 1 м;
• средние до 2 м;
• высокие свыше 2м.

Выбор материала и габаритов блока и фундамента выполняется после расчета подпорной стены по нагрузкам, которые могут воздействовать на ее конструкцию:

• вертикальные: сила от засыпного грунта, воздействующая на стену и на участок; вес, оказывающий давление на верхнюю поверхность сооружения;
• общая масса подпорной стеновой конструкции;
• горизонтальные: сила трения, которая возникает на участках, где грунт соединяется с фундаментом;
• давление почвы на подпорную стену;
• силы, возникающие при сейсмических колебаниях почвы;
• ветровой напор, особенно для стен выше 2 м;
• потоки воды, в особенности в котловинах;
• вибрационные разрушительные силы, возникающие от движения транспорта, особенно железнодорожного;
• зимнее вспучивание грунта.

Материалы и инструменты для возведения

Застройщик, который принял решения возводить подпорную стену на своем приусадебном участке с высотой не более 1.5 м, до начала работ должен подготовить оборудование, инструменты, оснастку и строительные материалы:

1. Блоки согласно проектной документации.

2. Доборные блоки разных размеров.
3. Кладочные компоненты для смеси: цемент и песок.
4. Материал для армирования: армосетка и арматура.
5. Геотекстиль, рубероид для гидроизоляции.
6. Гравий и песок для выполнения фундаментной подушки.
7. Бетономешалка ручная или электрическая.
8. Емкости для переноса укладочного раствора.
9. Измерительные инструменты: уголок, рулетка, стройуровень и отвесы с разметочными шнурами.
10. Лопаты.
11. Трамбовка.
12. Мастерок.
13. Стропы для тяжелых блоков, если они будут подниматься грузоподъемными механизмами.

Другие варианты

Шинный декор

В качестве ещё одного варианта можно рассмотреть изготовление стенки из покрышек. Использованные шины есть у каждого владельца автомобиля, поэтому проблем с поиском материала нет. В самом крайнем случае покрышки можно купить за символическую цену или найти на свалках рядом с гаражами.

В некоторых случаях возникает необходимость немного возвысить участок. Так обычно бывает, если грунтовые воды расположены близко к поверхности или когда нужно разбить садик на каменистом грунте. Использование автомобильных покрышек позволяет справиться с этой задачей. При этом они способны сдерживать внушительные грунтовые массы от смещения.

Такая конструкция из покрышек точно привлечёт к себе внимание. Подпорная стенка из покрышек может формироваться разными методами: ступенчато или колонной. Оба варианта предусматривают использование свай, чтобы покрышки хорошо держались

В качестве крепления покрышек между собой используются хомуты на основе конвейерной ленты, скреплённой болтами

Оба варианта предусматривают использование свай, чтобы покрышки хорошо держались. В качестве крепления покрышек между собой используются хомуты на основе конвейерной ленты, скреплённой болтами

Подпорная стенка из покрышек может формироваться разными методами: ступенчато или колонной. Оба варианта предусматривают использование свай, чтобы покрышки хорошо держались. В качестве крепления покрышек между собой используются хомуты на основе конвейерной ленты, скреплённой болтами.

Хорошая альтернатива

В качестве альтернативы камню и бетону можно возводить армогрунтовые подпорные стенки. Они основываются на использовании геосинтетиков, которые стойко переносят воздействие активных веществ, присутствующих в грунте. Такие стенки легко возводить при самых минимальных затратах.

Возможно вам будут интересны следующие наши статьи:

Использование камня в цветочных композициях на дачном участке

Разнообразим ландшафт дачи малыми архитектурными формами

Требования

Требования к этим конструкциям формируются в зависимости от их назначения. По этому показателю они классифицируются на декоративные и укрепительные. Первые предназначены для придания ландшафта участку, имеющего небольшие уклоны, а вторые должны быть мощными и прочными, чтобы выдержать существенное давление грунта.

Особенности выбора

Строительная промышленность выпускает линейку блочной продукции, которая предназначена для укрепления и нивелирования погрешности существующего рельефа, тем самым, не допуская дальнейшего обрушения или сползания грунта. Преимущество применения блоков для таких конструкций – возможность одновременного выполнения декоративных функций, приведение окружающей территории к выбранному стилевому оформлению и защита от оползней грунта.

Для выбора типов блоков по материалам и размерам, застройщик должен учитывать следующие важные моменты:

• характеристика почвы и ее предрасположенность к разрушительным процессам под воздействием природных факторов;
• геометрия неровностей, рациональные методы компенсации склонов;
• какой должна быть подпорная конструкция: несущая или в форме устойчивого основания, для этого должны быть выполнены предварительные расчеты;
• материал стен определяют с учетом высоты, типа подпорной конструкции и принципа функционирования.

При выборе блоков для подпорных стен, которые размещены в густонаселенных районах, дополнительно должны обеспечиваться такие условия:

учитывать динамические воздействия от всех видов транспорта;
неизбежность сноса ветхих построек на площадке строительства;
важность выполнения археологических исследований;
обязанность демонтажа старых подземных инженерных коммуникаций и фундаментов;
потребность проведения реконструкции и укрепления окружающих строений застройки.

Разновидности конструкций

Укрепительные подпорные стены из блоков подразделяются на 3 вида:

1. Массивные, удерживают давление грунта благодаря своей большой массе. В этом случае прочность конструкции будет зависеть от размера заглубления. Такие стены требуют большой объем строительного материала. Поэтому для частного домостроения на участках с незначительным наклоном, рекомендуется выполнять невысокие подпорные конструкции выше уровня почвы на 0,6-0,7 м, заглублением 0,2-0,25 м и толщиной — 0,3-0,40 м.
2. Комбинированные, обладают меньшим весом, чем первые. С целью повышения устойчивости, возводят фундамент с размером намного большим, чем ширина подпорной стены. В этом случае слой грунта, будет давить на выступающие компоненты фундамента, тем самым снижая нагрузки и увеличивая устойчивость конструкции.
3. Тонкостенные выполняют Г- либо Т-образной конфигурации. В этой конструкции вертикальное давление почвы на опору будет снижать горизонтальные нагрузки и повышать устойчивость подпорной конструкции к опрокидыванию.

Из чего состоят?

Такая конструкция обычно, содержит 4 составные части:

• тело – главная видимая часть;
• фундамент – подземное основание;
• дренаж – система сбора атмосферных вод;
• водоотвод – система трубопроводов для отвода собранных атмосферных вод.

При этом если первая часть конструкции требуется в основном для реализации подпорной функции и преследует эстетическую цель, то остальные части конструкции необходимы для выполнения технических нормативов.

Такие сооружения группируются по высоте:

• небольшие до 1 м;
• средние до 2 м;
• высокие свыше 2м.

Выбор материала и габаритов блока и фундамента выполняется после расчета подпорной стены по нагрузкам, которые могут воздействовать на ее конструкцию:

• вертикальные: сила от засыпного грунта, воздействующая на стену и на участок; вес, оказывающий давление на верхнюю поверхность сооружения;
• общая масса подпорной стеновой конструкции;
• горизонтальные: сила трения, которая возникает на участках, где грунт соединяется с фундаментом;
• давление почвы на подпорную стену;
• силы, возникающие при сейсмических колебаниях почвы;
• ветровой напор, особенно для стен выше 2 м;
• потоки воды, в особенности в котловинах;
• вибрационные разрушительные силы, возникающие от движения транспорта, особенно железнодорожного;
• зимнее вспучивание грунта.

Установка опорных бетонных стенок

Для того чтобы определиться с технологией строительства подпорной стены из бетона, следует разобраться, какую конструкцию вы будете устанавливать:

• тонкостенную;
• комбинированную;
• массивную.

Последняя удерживает почву лишь за счет внушительного веса. Прочность и характеристики определяются заглублением. Если сооружение будет невысоким, строительство окажется оправданным, в противном случае в бытовых условиях может произойти перерасход материала и времени. Комбинированные опорные стены имеют меньший вес, а для повышения их прочности используется широкое основание. Тонкостенные конструкции должны иметь особую форму, чтобы ширина основания была соизмерима с высотой.
