Правила и нюансы выполнения обвязки свайного фундамента профильной трубой

Обвязка железобетонным ростверком

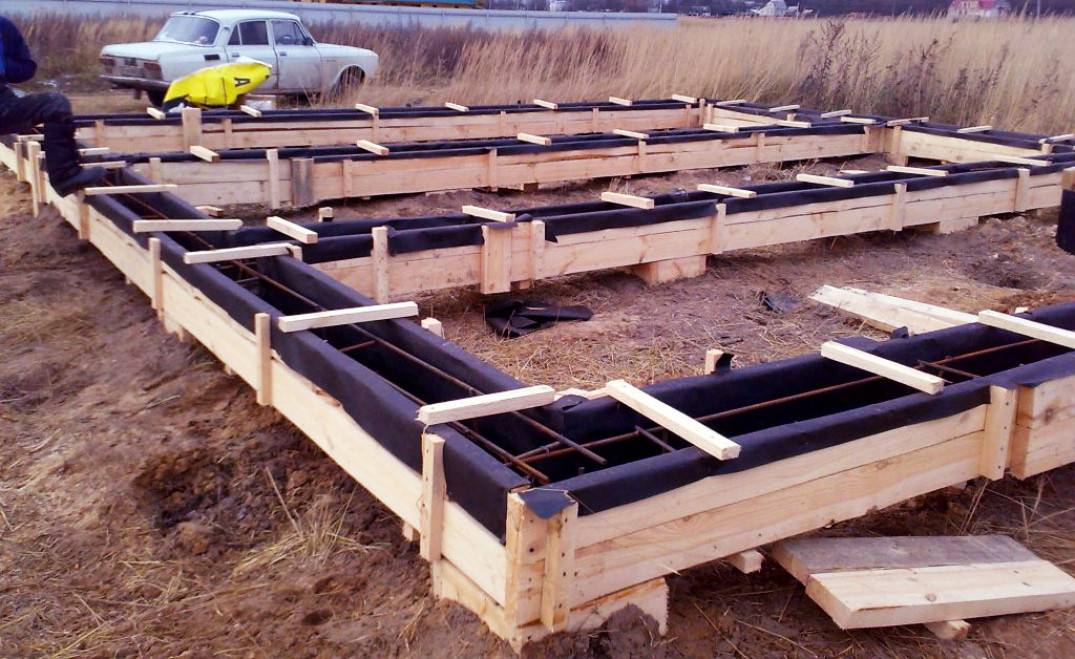

Ленточный ростверк из железобетона применяется для обвязки буронабивных и забивных свай. Он пригоден для строительства тяжелых кирпичных и пенобетонных зданий высотой 1-3 этажа. В плане обустройства это наиболее трудоемкий вариант обвязки, однако его стоимость ниже, чем у ростверка из двутавра.

Для сборки каркаса применяются рифленые стержни диаметром от 12 до 18 мм. Тело ростверка создается из бетона марки М300-М400 с заполнителем из гранитного щебня.

Технология обвязки железобетонным ростверком:

  • Стволы бетонных свай выравниваются по нулевому уровню с помощью болгарки с алмазным кругом, молота либо специального гидравлического отбойника — сваерезки. Разрушается лишь бетон свай, при этом выступы оставляются нетронутыми;
  • По периметру свай обустраивается подсыпка из песка (до уровня стволов), поверх которой укладывается нижняя стенка опалубки. Далее устанавливаются боковые стенки, после чего конструкция укрепляется упорами и перемычками, стягивающими стенки по верхнему контуру;
  • Опалубка изнутри устилается гидроизоляцией;

  • Выполняется сборка каркаса — арматура стыкуется посредством сварки или проволоки. Готовый каркас на специальных подставках-грибках устанавливается внутрь опалубки и приваривается к выступающим из свай стержням;
  • Ростверк бетонируется, после заливки бетон уплотняется вибрированием либо штыковкой арматурными прутьями.

На набор проектной прочности ростверку необходимо 25-30 дней, после чего можно приступать к поднятию стен дома.

Как сделать?

В лучшем случае обвязочный пояс монтируют сразу же после того, как будут установлены опоры. Эта рекомендация связан с тем, что в процессе службы разметка свай смещается под действием веса дома и движений грунтовых масс.

Когда опоры установлены, переходят непосредственно к монтажу ростверка из трубы:

  1. Обрезают концы металлических свай на проектной высоте.
  2. Приваривают оголовки к вершинам всех балок.
  3. Собирают профилированные трубы между выступающими над землей сваями в единую конструкцию методом электродуговой сварки.
  4. Крепят обвязку к сваям с помощью болтов и заклепок.
  5. Зачищают все швы и наносят слой антикоррозионного покрытия.

Используют и другие способы крепления – заклепки и болты. Однако каждая технология в обязательном порядке предусматривает зачистку швов с последующим нанесением специальным составом для защиты от коррозии.

Обвязку для свай можно осуществлять двумя способами:

  • трубы монтируют по периметру внешнего основания в несколько рядов ниже оголовков;
  • укосины возводят по диагонали между сваями крест-накрест, либо наискосок.

Дополнительное преимущество первого способа – балки могут быть использованы в качестве основы для будущего декоративного цоколя, улучшающего экстерьер дома. После того, как обвязка будет установлена, на нее монтируют отделочные панели, имитирующие фасадную кладку.

Варианты обвязки

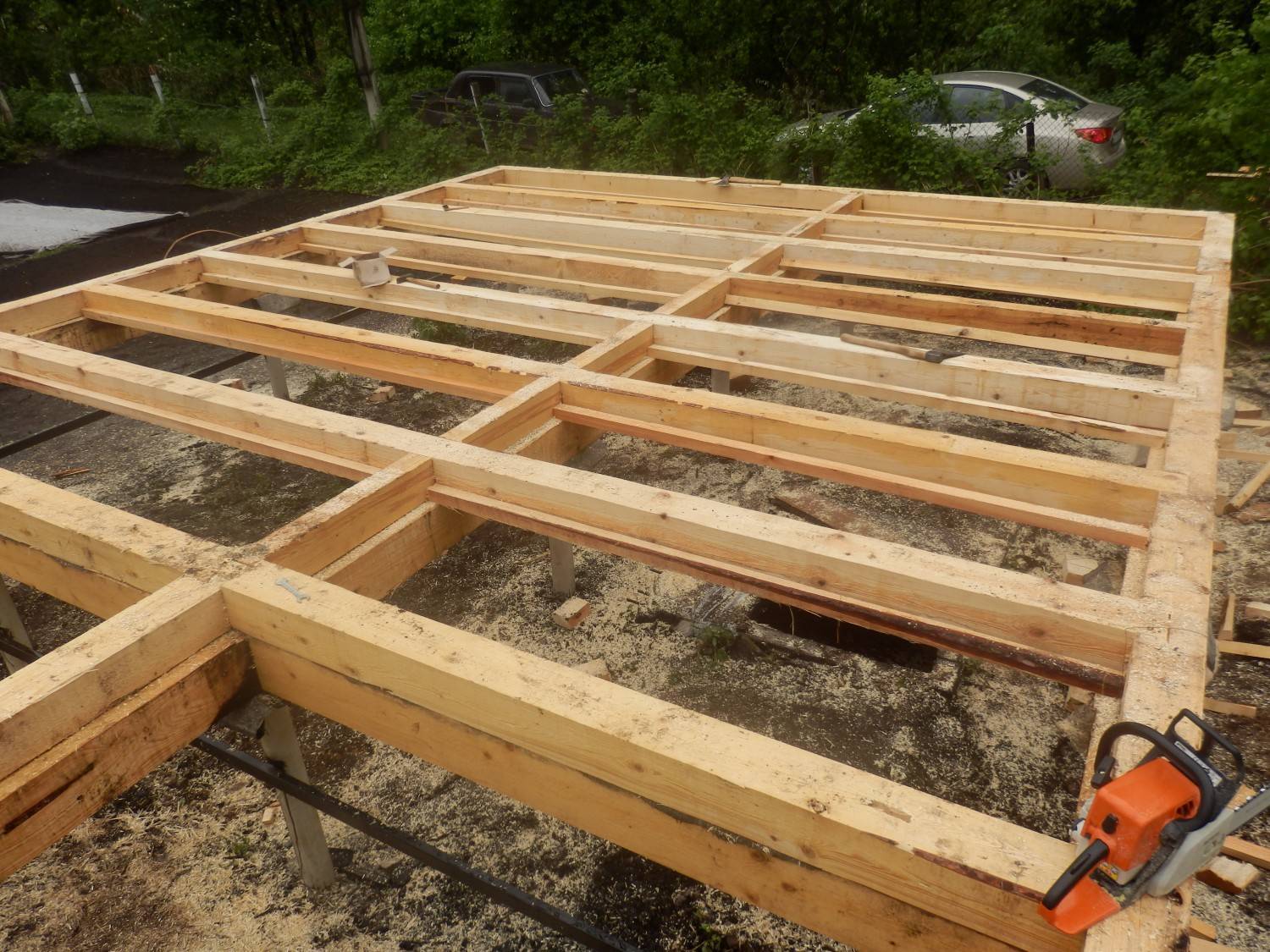

Обвязка свай брусом

Фундамент, обвязанный брусом.

При обвязке свайно-винтового фундамента брусом делают следующее:

Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).

  1. Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
  2. На сваи монтируют оголовки.
  3. Выполняют гидроизоляцию материала.
  4. На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
  5. Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
  6. Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
  7. Фиксируют брус на оголовках свай посредством саморезов.

Обвязка свай доской

При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:

  1. При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
  2. Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
  3. Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
  4. Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.

Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:

  1. Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.

  2. Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.
  3. На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
  4. Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.

Обвязка свай швеллером (двутавром) или профтрубой

Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.

Обвязку фундамента швеллером или двутавром производят следующим образом:

  1. Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
  2. Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
  3. Балки приваривают друг к другу и к оголовкам свай.

На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).

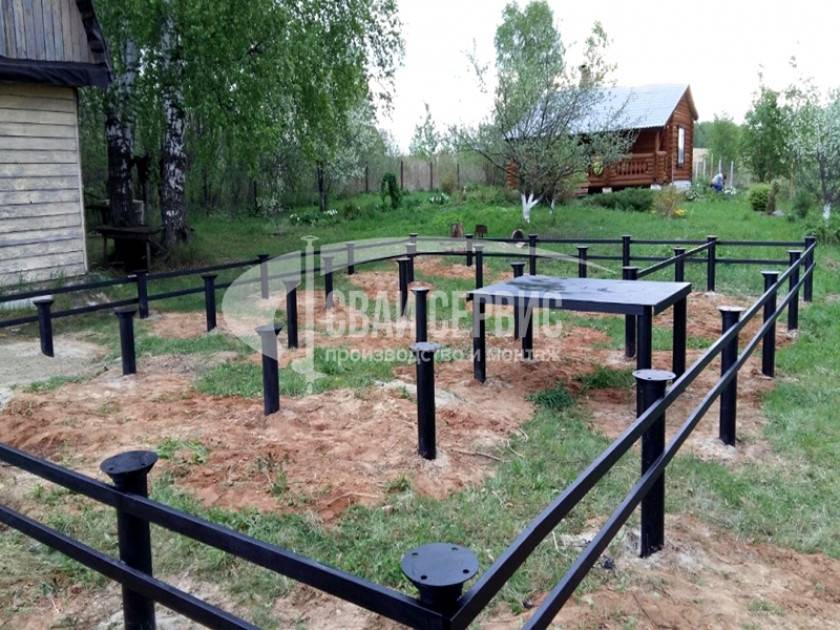

Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.

Обвязка свай с использованием железобетонного ростверка

Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.

Обвязка свай с использованием железобетонного ростверка: итоговый вариант.

При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:

  1. Столбы свай выставляют на один уровень.
  2. Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.

  3. Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
  4. Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
  5. Металлический каркас приваривают к сваям и заливают опалубку бетоном.

Укладка бруса

Лучше использовать для обвязки свайно винтового фундамента лиственницу или прочные хвойные породы древесины. Материал располагают над грунтом, поэтому влага будет активно воздействовать на него. При намокании лиственница приобретает большую прочность, поэтому специалисты рекомендуют использовать в возведении конструкции именно эту древесину.

Работу необходимо начинать с уголков. Фланцы прокладываются изоляционным рубероидом

Важно, чтобы древесина не имела соприкосновения с металлом. В процессе эксплуатации брус будет конденсировать и впитывать влагу, поэтому его требуется изолировать от металла

Следует обратить особое внимание на следующие моменты:

первые смежные элементы конструкции необходимо состыковать и выровнять

Их соединение проверяют с помощью угольника;
заготовку дополнительно подгоняют и скрепляют саморезами;
в процессе выполнения работ важно верно рассчитать геометрию периметра и сравнить его диагонали. Они должны быть равны

После проверки можно продолжать монтажные работы.

Более надёжной считается обвязка сваи, выполненная вверху и внизу. Чтобы максимально закрепить винтовые элементы, берут брус 200 мм. На втором уровне используется древесина в 150 мм. Для обустройства второго ряда не требуется делать специальный запил под лагу.

Чтобы максимально точно уложить ряды бруса применяют клин. Его подкладывают в месте укладки либо делают запил. Свф можно усилить металлическими элементами. Для обвязки фундамента на винтовых сваях можно использовать склеенные доски. Такая альтернатива брусу обойдётся в строительстве дешевле и позволит сэкономить денежные средства.

Как крепить брус к фундаменту

Существует несколько типов основания, вследствие этого крепление к каждому из них отличается.

Крепление к плитному фундаменту

Если у вашего дома фундамент плитного типа, то для того, чтобы применить к нему жесткий метод крепления, необходимо подготовиться. Лучше делать это одновременно с заливкой фундамента или его сборкой.

В основании плит высверливают отверстия, в которые затем вставляют болты для фундамента, на них же будет крепиться брус.

Они выполняют функцию фиксатора, прижимая дерево к фундаменту.

Болты вставляются в верхний слой фундамента на расстоянии полуметра друг от друга. Каждый брус фиксируется при помощи двух болтов. Пока основание застывает, в брусе высверливаются отверстия, в которые будут вставляться шпильки от болтов для фундамента.

После завершения всех подготовительных действий необходимо проверить плоскость верхней части основания.

Если имеются неровности или впадины, их следует удалить или нарастить. Когда основание готово, его покрывают слоем гидроизоляции. Чаще всего для этой цели служит рубероид. Поверх гидроизоляции на шпильки крепятся балки. По окончании шпильки затягиваются контргайками. Это следует делать аккуратно, лучше всего использовать параллельную схему.

Крепление бруса к ленточному фундаменту

Его выполняют по той же технологии, что и в случае с плитным фундаментом. Единственное отличие — это отсутствие необходимости вкручивать болты в верхний слой основания. Каркас будущего здания необходимо собрать заранее.

Крепление бруса к фундаменту свайного типа

Применяя жесткий метод фиксации, необходимо соблюдать следующую технологию процесса:

  • на сваях, сбоку которых имеются отверстия под шпильки, вставляют оголовки П-образного типа;

  • далее в отверстие оголовка кладется балка, ее фиксируют при помощи шпильки;
  • перед этим из квадратного бруса нарезаются заготовки;
  • затем оголовки следует вмонтировать в сваю, выглядит это следующим образом: сначала на сваи кладется брус, под который подтыкают скобы углового типа, их приваривают к сваям;
  • далее брус убирают, а на скобы приваривают оставшиеся оголовки- чтобы дерево и металл не соприкасались, на оголовки накладывается рубероид- когда первый этап работ завершен, балки основания вставляют в скобы, их закрепляют винтами, благодаря этому методу здание собирается в несколько раз быстрее, ведь в процессе крепления используется нижний ярус дома.

Если не использовать фиксацию, балки необходимо смонтировать к оголовку, имеющему Т-образную форму.

После завершения работ по прикреплению бруса к основанию дома можно продолжать строительство стен. Следует помнить о том, что перед тем, как применять этот материал, его следует подвергнуть сушке. Это позволит избежать деформации каркаса здания в последующем. Когда брус окончательно просохнет, его обрабатывают химическим составом с антисептиком.

Как произвести работы по обвязке фундамента строительного объекта брусом?

Этот метод можно применить ко всем разновидностям основания. Если вы остановили свой выбор на фундаменте свайного типа, обвязка необходима. С ее помощью происходит равномерное распределение нагрузки от всего здания по всему периметру фундамента, что позволит увеличить срок его службы.

Обвязку начинают после того, как все полости заполнены раствором, а оголовки еще не были установлены. Это делается с тем расчетом, чтобы избежать изменений в уровне свай из-за происходящих внутри почвы процессов.

Что представляет собой процесс обвязки фундаментных свай брусом?

При помощи строительного уровня измеряется точность и равномерность установленных свай. Если имеют место неточности, их следует устранить незамедлительно. По углам устанавливают шпильки, которые заполнены раствором.

По углам устанавливают уголки, выполненные из алюминия. Для того чтобы состыковать брусья между собой, их подпиливают сверху и снизу, а потом складывают вместе под углом в 90°. Стыки обматывают джутом.

После того как нижнюю часть уже обвязали, переходят к верхней. Как правило, завершающий этап выполняется гораздо быстрее. Его можно выполнить самостоятельно.

Расчет нагрузки

При установке свайного фундамента на винтовых опорах приходится работать с основанием для слабой нагрузки. Такая схема хорошо подходит для небольших сараев, гаражей и бань, производимых из бруса. Несильная опора с лихвой будет компенсирована значительной скоростью строительства и очень малыми затратами. Фундамент на винтовых сваях сконструирован из опор, установленных вертикально, и обвязки, горизонтально расположенной. На всю систему обычно используется четыре опоры, хотя может быть и больше.

Обвязка в данном случае представляется ростверком. Его создают из материала, подходящего для создания балки. Это может быть либо бетон, либо дерево, либо металл. Древесина кладется в основу бруса, из металла выполняется уголок, из бетона делают блоки. Обвязка винтовых свай соединяет балки между собой и с ростверком. Положительность процесса напрямую зависит от тщательного соблюдения всех требований инструкции по укладке и установке.

Оголовки свай обязательно должны быть на одной линии горизонта, что контролируется при погружении опор в грунт. Ширина бруса должна быть больше диаметра свай в полтора раза. Еще одно обязательное требование состоит в том, что ось по центру опор обязательно должна идти только через центр бруса. Обвязка винтовых свай соединяет опоры и балки резьбовым соединением либо на сварку, либо на хомуты.

Отличия ростверка и нижней обвязки фундамента

Горизонтальная обвязка, которая соединяет опорные столбы между собой, сканирует план первого этажа дома и является одновременно опорной площадкой для стен дома, называется ростверком. Она выполняет сразу две функции — делает свайное поле единой опорной системой и создаёт площадку для возведения наружных и внутренних стен.

Дополнительные диагональные и поперечные балки, которые называют нижней обвязкой, служат для равномерного распределения нагрузки и устойчивости опор.

Этот элемент строения используют в следующих ситуациях:

  • когда фундамент возведён на сложном пересеченном рельефе, где сваи имеют разную высоту над уровнем грунта;
  • когда строение приподнято над землёй более чем на 1 метр;
  • для массивных сооружений;
  • для сооружений на подвижных грунтах.

Введение нижней обвязки повышает жёсткость связки отдельных свай и параллельно усиливает прочность ростверка.

Применение швеллера и двутавровой балки

На несильно нагруженных конструкциях можно возвести ростверк из швеллера. К таким конструкциям относятся, например, бани и сараи. Ростверк из сваи и металла обвязывают при помощи сварки. Элементы основания и конструкции крепят на круговой шов. Процедура сборки заключается в установке швеллера на оголовки свай. Элемент можно так укрепить, что боковые грани будут «смотреть» вниз. Обвязка винтовых свай швеллером также осуществляется и в противоположном направлении, в таком случае грани направляют вверх.

При расположении швеллера по такой системе сопротивление нагрузкам на поперечные части конструкции намного лучше. Получается опалубка, которую необходимо залить раствором, так формируется стеновая кладка для армирующего пояса. Для обеспечения обвязки высокой прочности взамен швеллера применяют двутавровую балку равных размеров. Когда швеллеры и балки стыкуются в углах, тогда применяется сварка. По окончании обвязки опор ростверк покрывается средством против коррозии.

Деревянная

Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.

Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.

Достоинствами такого решения являются:

  • Простота обработки, доступность материала.
  • Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
  • Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.

Недостатками деревянных видов обвязки можно считать:

  • Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
  • Пожарная опасность древесины.
  • Возможность порчи материала насекомыми или грызунами.

Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.

Обвязка доской

Обвязка доской.

В технологии СИП брус не используется, поэтому для ростверка свайно-винтового фундамента используют доску 50 мм. При этом необходимо учесть:

  • если высота ростверка над отмосткой не превышает 0,4 м, дополнительное усиление не требуется;
  • при увеличении этого уровня до 0,7 м под оголовками производится обвязка профильной трубой (один пояс жесткости);
  • начиная с 0,8 м (расстояние от ростверка до грунта) обвязка профильной трубой необходима через каждые 60 см.

Чтобы снизить расход материала для ростверков высотой более 1,5 м с обвязкой брусом, применяют два пояса жесткости (у земли и под оголовками) в сочетании с вертикальными и диагональными связями. Причем, пояс жесткости лучше приваривать к телу сваи, а диагонали крепить болтами через наваренные на них фасонки.

Расчет нагрузки

При установке свайного фундамента на винтовых опорах приходится работать с основанием для слабой нагрузки. Такая схема хорошо подходит для небольших сараев, гаражей и бань, производимых из бруса. Несильная опора с лихвой будет компенсирована значительной скоростью строительства и очень малыми затратами. Фундамент на винтовых сваях сконструирован из опор, установленных вертикально, и обвязки, горизонтально расположенной. На всю систему обычно используется четыре опоры, хотя может быть и больше.

Обвязка в данном случае представляется ростверком. Его создают из материала, подходящего для создания балки. Это может быть либо бетон, либо дерево, либо металл. Древесина кладется в основу бруса, из металла выполняется уголок, из бетона делают блоки. Обвязка винтовых свай соединяет балки между собой и с ростверком. Положительность процесса напрямую зависит от тщательного соблюдения всех требований инструкции по укладке и установке.

Оголовки свай обязательно должны быть на одной линии горизонта, что контролируется при погружении опор в грунт. Ширина бруса должна быть больше диаметра свай в полтора раза. Еще одно обязательное требование состоит в том, что ось по центру опор обязательно должна идти только через центр бруса. Обвязка винтовых свай соединяет опоры и балки резьбовым соединением либо на сварку, либо на хомуты.

Отличия ростверка и нижней обвязки фундамента

Горизонтальная обвязка, которая соединяет опорные столбы между собой, сканирует план первого этажа дома и является одновременно опорной площадкой для стен дома, называется ростверком. Она выполняет сразу две функции — делает свайное поле единой опорной системой и создаёт площадку для возведения наружных и внутренних стен.

Дополнительные диагональные и поперечные балки, которые называют нижней обвязкой, служат для равномерного распределения нагрузки и устойчивости опор.

Этот элемент строения используют в следующих ситуациях:

  • когда фундамент возведён на сложном пересеченном рельефе, где сваи имеют разную высоту над уровнем грунта;
  • когда строение приподнято над землёй более чем на 1 метр;
  • для массивных сооружений;
  • для сооружений на подвижных грунтах.

Введение нижней обвязки повышает жёсткость связки отдельных свай и параллельно усиливает прочность ростверка.

Применение швеллера и двутавровой балки

На несильно нагруженных конструкциях можно возвести ростверк из швеллера. К таким конструкциям относятся, например, бани и сараи. Ростверк из сваи и металла обвязывают при помощи сварки. Элементы основания и конструкции крепят на круговой шов. Процедура сборки заключается в установке швеллера на оголовки свай. Элемент можно так укрепить, что боковые грани будут «смотреть» вниз. Обвязка винтовых свай швеллером также осуществляется и в противоположном направлении, в таком случае грани направляют вверх.

При расположении швеллера по такой системе сопротивление нагрузкам на поперечные части конструкции намного лучше. Получается опалубка, которую необходимо залить раствором, так формируется стеновая кладка для армирующего пояса. Для обеспечения обвязки высокой прочности взамен швеллера применяют двутавровую балку равных размеров. Когда швеллеры и балки стыкуются в углах, тогда применяется сварка. По окончании обвязки опор ростверк покрывается средством против коррозии.

Деревянная

Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.

Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.

Достоинствами такого решения являются:

  • Простота обработки, доступность материала.
  • Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
  • Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.

Недостатками деревянных видов обвязки можно считать:

  • Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
  • Пожарная опасность древесины.
  • Возможность порчи материала насекомыми или грызунами.

Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.

Гидроизоляция

Наличие грунтовых вод делает необходимым создание дренажной системы и гидроизоляции фундамента. Изначально выполняется защита от влаги самих свай, поскольку указанные элементы несут основную нагрузку всего сооружения.

Свайно-винтовой фундамент часто используется при возведении загородных домов. Внешний вид каждой сваи – это металлический стержень, заостренный к концу, на который наварены винты или спираль. При монтаже, каждую сваю завинчивают в грунт, пока она не опустится ниже точки промерзания земли. Единственный способ, направленный на защиту свай от влаги – это обработка последних антикоррозийным составом.

Гидроизоляция обвязки состоит из рубероида, сложенного в несколько слоев.

Обвязка брусом или доской

Схематическое отображение обвязки свай брусом

Такой метод укрепления свайных фундаментов пользуется популярностью в частном строительстве, оптимален при возведении деревянных зданий, бань и хозяйственных построек. Этапы обвязки следующие:

  1. Сначала устанавливают все сваи на заданную дистанцию, выравнивают по единой вертикали, чтобы не возник перекос бруса.
  2. Если выровнять несущие элементы основания нельзя, тогда делаются углубления в брусьях.
  3. Для состыковки делают пазы, причем они всегда располагаются под углом 90ᵒ по отношению к балке. Все соединения делают болтами или достаточно гибкой проволокой, дополнительно покрываются антикоррозийной краской и антисептиком.

Обвязка свай брусом

Ростверки из бруса применяются для обвязки винтовых и, реже, буронабивных и забивных свай. Данный тип ростверка широко распространен в сфере каркасного строительства.

Брусовый ростверк имеет ограниченный запас прочности, что не позволяет использовать его для строительства тяжелых кирпичных зданий, однако при возведении легких деревянных 1-2 этажных домов из хозяйственных помещений — бань, гаражей, веранд, в плане экономии и скорости монтажа это предпочтительный вариант обвязки.

Типовый размер бруса для обвязки — 15х15 и 20х20 см. Рекомендуется применять хвойные породы дерева, ввиду их большей долговечности, в сравнении с лиственными.

Перед монтажом брус необходимо обработать антисептическим средством, предотвращающим гниение дерева, и покрыть обмазочной битумной изоляцией, которая будет защищать материал от влаги.

Технология обвязки винтовых свай брусом:

  • После монтажа опоры выравниваются по нулевому уровню посредством обрезки болгаркой;
  • К стволам свай привариваются оголовки. Сварной стык покрывается антикоррозийной грунтовкой;
  • Поверхность пластины оголовка укрывается гидроизоляционным материалом (рубероид, стеклоизол либо пергамин);
  • Брус подгоняется по размеру согласно длине стен дома (на сторону здания идет по одному сплошному брусу) и на краях, соединяющихся в углах дома и местах пересечения стен, болгаркой вырезаются пазовые стыки;
