Навес из поликарбоната: выбор, расчет и постройка Великого Неизвестного

Основные этапы обустройства навеса

Этап #1 – проектирование строительной конструкции

Определившись с местом размещения строительной конструкции, следует разработать проект для навеса. Проектирование, которое выполняют перед тем, как сделать навес из поликарбоната, позволяет не только грамотно рассчитать необходимо количество материалов во время строительства, но и предупредить возникновение возможных деформаций в процессе эксплуатации.

Проектируя основание и надземную часть конструкции навеса, нужно прежде всего измерить параметры площадки и на основе этого сделать расчет каркаса с учетом продольного и поперечного шагов

Разрабатывая проект, следует учитывать также климатические особенности местности и нагрузки, создаваемые внешними факторами.

Для установки поликарбонатных листов толщиной менее 8 мм достаточно шага в 600-700 мм. При обустройстве более тяжеловесных панелей продольные шаги выполняют размером в 700 мм, а поперечные – до 1 метра

Этап #2 – возведение площадки под навес

Площадку под обустройство навеса намечают с помощью колышков и выравнивают. По периметру площадки на расстоянии в 1-1,5 метра с помощью бура выкапывают ямки под установку опорных стоек, в качестве которых чаще всего применяют деревянные брусья или металлические столбы.

Опоры заглубляют непосредственно в грунт на 50-150 см, выравнивают с помощью строительного уровня и бетонируют, либо закрепляют на специально вкопанные по такому же принципу закладные детали

При использовании в качестве опорных стоек деревянных брусьев, нижнюю часть столбов обрабатывают битумом или любым защитным составом, препятствующем гниение древесины.

Свежие записи

Сиреневые многолетники, которые красивы, компактны и не вытесняют другие растения Почему при покупке саженцев не стоит верить продавцам на слово и как по 3 признакам самим определить возраст растения Рассада помидоров стала фиолетовой или белесой: почему изменился цвет и как спасти растения

Выждав пару дней, пока опоры устоятся, а бетон наберет достаточную прочность, со всей территории отмеченной площадки снимают слой грунта толщиной 15-20 см. Дно образовавшегося котлована устилают песочной или щебеночной «подушкой» и утрамбовывают.

В качестве финального покрытия можно использовать:

  • бетонную стяжку;
  • тротуарную плитку;
  • газонную решетку.

Для укладки этого покрытия по периметру площадки устанавливают опалубку. Дно котлована, устланное гравийной «подушкой», заливают бетонным раствором толщиной в 5 см, сверху которого сразу же укладывают сетку из арматуры и повторно заливают таким же слоем бетона. Опалубку снимают через 2-3 дня, когда бетон застынет. Сама же залитая бетоном площадка должна отстояться не менее 2-3 недель: за этот период бетон наберет необходимую прочность и естественным путем избавится от излишков влаги.

Бетонная стяжка хорошо подходит для ровных участков, почва которых не подвержена смещениям

Тротуарная плитка больше подходит для «плывучих» и пучинистых грунтов. В отличие от бетонной стяжки, устланная тротуарная плитка не образует монолитный слой, давая тем самым земле «дышать»

Плитку укладывают непосредственно на песочную «подушку», утрамбовывая элементы с помощью резинового молоточка, не повреждающего поверхность покрытия. В качестве обрамления, которое не даст покрытию расползтись за пределы площадки, лучше использовать бордюрный камень. Выложив плитку, поверхность площадки поливают водой. В качестве покрытия можно также применять натуральный камень, клинкерный кирпич или брусчатку.

Любители натуральных материалов могут остановить свой выбор на газонной решетке, сквозь ячейки которой прорастает трава

Полимерный материал, выступающий основой для решетки, будет обеспечивать водоотведение и оберегать газон от вытаптывания, сохраняя его привлекательный внешний в течение всего сезона.

Этап #3 – установка каркаса

Вертикальные опорные стойки крепят к закладным деталям. При строительстве каркаса из металлических столбов, верхнюю обвязку по периметру и вертикальным стойкам конструкции выполняют посредством электросварки. После этого с помощью вертикальных распорок выполняют крепление поперечных элементов каркаса к несущим балкам.

Чаще всего поперечным элементам придают дуго- и куполообразные, одно- и двускатные формы. Помимо презентабельного внешнего вида арочные конструкции препятствуют скоплению снега, грязи и опавшей листвы

Все сварочные швы каркаса зачищают, грунтуют и окрашивают.

По каким критериям сравнивать?

Сказать, что один материал лучше другого, только посмотрев на него, нельзя. Каждый из них имеет свои преимущества и недостатки, которые имеют разное значение при строительстве разных навесов. Однако по некоторым критериям сравнить материалы можно. К таким критериям относятся:

  • прочность и надежность, от которых напрямую зависит срок службы навеса;
  • светопроницамость – количество пропускаемого света, измеряемое в процентах;
  • удобство монтажа, то есть насколько легко или сложно крепить тот или иной материал к каркасу своими руками;
  • комфорт при эксплуатации, здесь мы подразумеваем то, насколько сильно нагревается воздух под навесом из конкретного материала, есть ли при этом неприятный запах;
  • внешний вид – немаловажный критерий при создании дизайна на территории участка;
  • цена.

Определяем срок службы и прочность материала

Поликарбонат представляет собой монолитный или ячеистый полимерный пластик.  Ячеистый или сотовый поликарбонат довольно часто применяют в строительстве навесов. Профнастил – это листы оцинкованного железа, покрытые слоем полимера определенного цвета и имеющие профильную форму. Благодаря такой форме профнастил имеет жесткость и высокую прочность. Кровельный профнастил имеет особый профиль и высоту волны профиля. Специальное покрытие защищает листы от ржавчины, что продлевает эксплуатацию. В теории можно, конечно, делать навесы из нержавеющей стали, но представьте, сколько это будет стоить и как выглядеть?

Поэтому в отношении срока службы можно точно сказать, что профнастил выигрывает у поликарбоната. Испытывая большие нагрузки, профнастил может прослужить от 25 до 40 лет. А вот срок службы поликарбоната всего 10-15 лет, хотя и это немало.

Прочность и надежность навеса из того или иного материала будет зависеть не только от прочности материала, но и от способа укладки, обрешетки крыши и правильных расчетов нагрузки.  Для кровли используют разный профнастил, например, НС35, НС44, Н57, Н60, Н75. Ширина профилированного листа  варьируется в пределах 75-100 см, толщина металла 0,55-0,9 мм, высота волны 35-44 мм. Длина листа может быть разной от 2,5 до 12 м, чаще всего металл режут в листы по 6 м.

Листы поликарбоната имеют стандартную ширину 210 мм и длину 6 или 12 м. При этом толщина может быть разной: 4, 6, 8, 10, 16, 20, 25 и 32 мм. Чаще всего для навесов используют листы толщиной 8 и 10 мм, для кровли испытывающей большие снеговые нагрузки используют листы от 20 мм. Бесспорно, крыша из монолитного или сотового поликарбоната будет прочнее крыши из камыша или шифера, главное правильно рассчитать нагрузку и сделать чертеж навеса.

Удобство монтажа и эксплуатации навеса

Монтаж поликарбоната и профнастила своими руками довольно прост и не требует специального инструмента. Чтобы правильно застелить крышу навеса, нужно помнить, что крепить профлист нужно внахлест, а поликарбонат встык при помощи специального профиля. Кроме этого для крепления поликарбоната потребуются болты или саморезы с термошайбами.

Также очень важно закрывать торцы поликарбоната, чтобы в ячейки листов не попадала влага и пыль, которые приведут к разрушению материала. Торцы профнастила тоже нужно обрабатывать, чтобы они не ржавели

Для разрезания своими руками и того, и другого материала потребуется болгарка, но с разными дисками. Поликарбонат легко гнется и принимает форму арки или волны, поэтому его используют для строительства навесов сложной формы, чего не скажешь о профнастиле. Но делать это надо правильно, учитывая размер дуги и нагрузку на крышу.

Говоря об эксплуатации, отметим, что навес из профлиста очень сильно накаляется на солнце, но при этом под ним сохраняется оптимальная температура и создается тень, что немаловажно. А вот поликарбонат пропускает свет, под таким навесом душно, особенно если он плохо продувается

Способность пропускать свет у поликарбоната варьируется от 35 до 99%. Все зависит от толщины и цвета листа. Так, например, лист толщиной 10 мм бронзового цвета пропускает всего 35% света, лист синего поликарбоната 6 мм 86% света. Будьте внимательны, выбирая цвет поликарбоната. Дело в том, что у человека, стоящего под навесом из поликарбоната синего или зеленого цвета, будет неестественный цвет лица.

Еще один нюанс – это запах, при нагреве поликарбонат в отличие от профлиста или шифера может издавать неприятный запах. Но только в том случае, если он изготовлен из некачественного сырья. Но и у профнастила есть минус – это низкая шумоизоляция. Под таким навесом в дождь очень шумно.

Плюсы навеса из поликарбоната

  • Для навеса важна легкость. В чем и есть основное преимущество поликарбоната. Пластик настолько легкий, что не требует массивных конструкций, да и для монтажа удобен.
  • Гибкость – этот плюс также на первом месте. Навес лучше делать с хорошей защитой от косого дождя и ветра, а поликарбонат можно выгнуть в любую дугу. Только вот обращайте на рекомендации производителя: переусердствовав в изгибах, вы можете все испортить.
  • Прочность. Для внешних построек следует выбрать толщину листа 6-8 мм — этого будет достаточно, чтоб не переживать из-за снега и падающих сосулек.
  • Светопроницаемость. В отличии от шифера и профнастила, поликарбонат пропускает свет. Потому размещая навес, не стоит боятся. что это сделает ваш двор хмурым пятном.
  • Цветовое разнообразие пластика позволит оживить любую конструкцию. Но при этом учтите, что светлый или прозрачный пластик не будет защищать от солнца, а цветной будет искажать восприятие цвета в своей тени.
  • Стекло страшно осколками. В этом смысле поликарбонат является безопасным материалом. К тому же, поликарбонат относится к слабогорючим средствам ремонта, так как не будет распространять пожаре огонь по своей поверхности и не образует много дыма. Но не забывайте, что это пластик, который при возгорании плавится.

Сооружение навеса

Весь процесс изготовления навеса из поликарбоната можно разделить на следующие этапы:

  • Выбор и подготовка площадки, на которой будет монтироваться конструкция;
  • Замер периметра площадки, перенос размеров на бумагу, создание чертежа навеса;
  • Расчет и закупка необходимого материала;
  • Сборка и установка каркаса;
  • Монтаж поликарбоната.

На каждом этапе нужно соблюдать следующие правила и рекомендации:

Подготовка площадки заключается в проведении земляных работ, направленных на выравнивание ее плоскости, и, в зависимости от ее назначения, выполнение покрытия, например, тротуарной плиткой.

На этом этапе подготавливаются ямки для установки несущих опор.

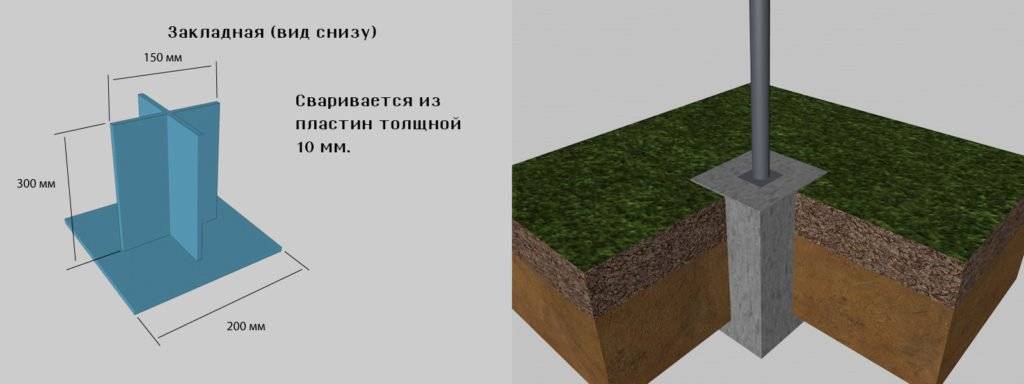

Закладная для бетонирования

  • При расчете количества листов кровельного материала в арочной конструкции, нужно учитывать, что из-за радиуса фактическая ширина крыши будет больше ширины навеса.
  • Сборка каркаса осуществляется в следующем порядке:
  1. Установка (прикручивание к закладным) опорных стоек;
  2. Приваривание поперечных балок и арочных конструкций;
  3. Приваривание продольных балок.

Некоторые соединения можно выполнять при помощи болтов с гайками.

После сборки каркаса производится зачистка швов, удаление ржавчины, грунтовка и покраска.

При монтаже поликарбоната следует соблюдать следующие правила:

  1. Кроить его можно любым высокоскоростным режущим электроинструментом. Для тонких листов подойдет обычный строительный нож.
  2. Для монтажа используют специальные алюминиевые или пластиковые профили (состыковочные, угловые, торцевые, стеновые, коньковые, специальные гибкие). Вставлять материал в него нужно не до конца, а с зазором в 3-5 мм, но на глубину не меньше, чем 2 см. Для крепления к обрешетке лучше всего использовать болты с нержавеющим покрытием с силиконовыми термошайбами. Они хорошо герметизируют отверстие и позволяют листу двигаться во время расширения, препятствуя его деформации и выгибанию.
  3. Направление ячеек в листах должно быть вертикальным, а в случае с арочным навесом – вдоль линии арки. Это нужно для стекания конденсата.
  4. Верхний и нижний край листа, в которые выходят каналы ячеек, заклеивают герметизационной алюминиевой лентой.
  5. По нижнему периметру торцы закрывают декоративным (торцевым) профилем с просверленными дренажными отверстиями.

Большинство владельцев дач, частных домов, оценили всю экономическую, техническую и эстетическую привлекательность поликарбоната. Зачастую при выборе типа сооружения для защиты от непогоды автомобиля, обустройстве навеса во дворе дома или укрытия для летнего бассейна они предпочитают именно этот материал, так как традиционные материалы для таких целей во многом ему проигрывают.

Плюсы и минусы поликарбоната

  • легкий;
  • надежный;
  • с высокой несущей способностью;
  • прочный;
  • гибкий;
  • эластичный;
  • устойчивый к воздействию палящих лучей солнца или леденящих трескучих морозов и их резким перепадам;
  • длительно сохраняющий форму и структуру;
  • красивый полупрозрачный и устойчивый к износу;
  • изолирующий тепло и освещенность;
  • относительно недорогой;
  • практичный;
  • прост в установке и уходе;
  • не требует покраски;
  • не горит;
  • безопасен при падении и плавлении.

Специальное современное покрытие полимера исключает нагрев воздушного пространства и возникновение парникового эффекта в закрытых помещениях. Светопропускание экономит электроэнергию, затрачиваемую на осветительные приборы.

Перечень качеств, характеризующий поликарбонатный навес с положительной стороны, кажется бесконечным.

Однако, существуют и некоторые негативные стороны использования такого материала в качестве навеса, хотя их относительно немного. И в большей степени это относится к монтажу и креплению кровли.

  • при установке нужно внимательно смотреть за целостностью пленки, защищающей поликарбонат, иначе в будущем высока вероятность снижения прочности материала и увеличение процента пропускания ультрафиолета, приводя к излишней хрупкости покрытия;
  • при неправильном закручивании саморезов и креплений возможны растрескивания, скопление в этих местах грязи и деформация полимера;
  • ну и, конечно, необходимо заранее позаботиться о правильном проектировании принудительно-приточной вентиляции, без которой в помещении с таким навесом, вероятнее всего, будет душно и влажно.

Правильный выбор места как средство экономии на опорах и кровле

Существует простой способ значительно сэкономить на возведении навесной конструкции, а именно построить навес вплотную к дому. Технически вопрос о том, как построить навес, примыкающий к дому, решается установкой двух или трёх опорных столбов.

Количество столбов рассчитывается исходя из размеров поперечной балки и имеющихся строительных материалов. Например, если используется брус имеющий сечение 75х75 мм, то промежуток между стойками должен быть около метра. В этом случае, можно обойтись без поперечной балки, используя в качестве опоры сами столбы.

В случае, когда брус имеет сечение от 150 см, для опоры хватит двух угловых стоек. К ним крепится поперечная несущая балка, а затем к ней прикрепляются стропила. С обратной стороны стропила прикрепляются к опорной балке, которая загодя крепится на стену дома.

Помимо простоты конструкции навесу, который построен вплотную к дому, не так страшен ветер, как постройке стоящей обособленно.

В случае если решено не пристраивать навес, необходимо заранее рассчитать направление воздушного потока т. к. нижний край односкатной крыши должен быть расположен с подветренной стороны, что в свою очередь может вызвать ряд неудобств, в частности, если навес будет использоваться как парковочное место.

Возведение двускатной крыши может решить проблему с ветром, однако для неё понадобится более сложное соединение стропил.

Пошаговое руководство построения конструкции

Возведение любого строения своими руками требует тщательной подготовки и соблюдения базовых этапов построения. Конструкции разных типов имеют расхождения в алгоритме возведения, но есть общие принципы, характерные для всех построек. Так, при возведении, обязательными этапами станут:

  • закупка строительных материалов в нужном количестве;
  • возведение опорных столбов, которые служат для поддержания крыши и обеспечивают устойчивость укрытия;
  • монтаж листов из поликарбоната.

Подготовка материалов

Перед строительством любого сооружения следует озаботиться подготовкой материалов, чтобы монтажные работы проходили быстро, без ненужных задержек. Из материалов потребуется:

  • лист поликарбоната толщиной от 6 до 8 миллиметров;
  • металлические уголки, для сооружения каркаса крыши и опорных столбов укрытия;
  • крепежи, для фиксации поликарбоната к готовой металлической конструкции.

Из инструментов сложнее всего достать сварочный аппарат, который понадобится в тех случаях, если столбы и каркас крыши делаются собственноручно.

Возведение столбов

Для того чтобы сделать навес прочным и устойчивым, нужно установить правильное количество опорных столбов. В качестве примера возьмем навес, размеры которого составляют 3 метра в ширину и 6 в длину:

  • для его возведения потребуется 8 металлических столбов;
  • с каждой стороны устанавливается по 4 штуки;
  • диаметр одного стола равен 90 миллиметрам;
  • высота навеса должна составлять 3 метра, соответственно, длина труб – 3,5 метра.

Столбы устанавливаются в ямы глубиной 0,5 метра и заливаются бетоном. Два столба, установленные подобным образом, способны справляться с нагрузками до 250 килограмм.

Монтаж листов поликарбоната

Финальным этапом обустройства навеса считается монтаж поликарбоната. Осуществляется данный процесс следующим образом:

  • листы подгоняются под нужные размеры на земле, после чего ими накрывается каркас постройки;
  • крепление осуществляется при помощи саморезов и болтов из нержавейки;
  • стыки двух листов фиксируются при помощи специального профиля из алюминия;
  • торцы листа закрываются герметиком, для предотвращения попадания влаги внутрь поликарбоната.

Обратите внимание! Сотовый поликарбонат крепится при помощи специальных шайб

Чем выложить площадку под навесом

В качестве материала для покрытия используют такие варианты:

  • укладка тротуарной плитки;
  • заливка бетонного основания;
  • щебень;
  • газонная решетка.

Укладка поликарбонатных листов

Производим нарезку материала. Лист поликарбоната по длине должен превосходить размер арки примерно на 1-1,5 метра – тогда на его край можно будет поместить защитный профиль. А если превышение составит порядка 2-3 метров, из них получатся свесы крыши. Резку материала можно выполнять дисковой пилой для алюминия, не снимая при этом защитную пленку. Монтаж поликарбоната проводят полимерным покрытием наружу – эта сторона защищает от УФ-излучения.

На арках фиксируют нижние элементы стыковочных профилей для поликарбоната. В материале предварительно выполняют отверстия для креплений, расположив их между ребрами жесткости, на расстоянии 3-4 метра. Так как профиль имеет свойство расширяться при нагревании, размер отверстия должен превышать диаметр саморезов на 2 мм.

Чтобы лист ячеистого поликарбоната вошел в стыковочный профиль на смежной арке с зазором в 2-3 мм с каждой стороны, его край можно подрезать. Этот зазор нужен для недопущения деформации материала из-за термического расширения.

Оба края основного профиля промазывают герметиком, а затем в него вставляют два листа поликарбоната и выравнивают до получения симметричных свесов. После этого нужно прищелкнуть верхнюю часть разъемного профиля, постучав по ней киянкой.

По окончании монтажа поликарбоната, его торцы проклеивают перфорированной пленкой и закупоривают торцевыми профилями. Таким образом, материал защищают от пыли, вредителей и обеспечивают его долговечность.

Итак, навес из поликарбоната закончен – убрав строительные отходы, можно ставить под него машину.

Все автовладельцы, беспокоящиеся о сохранности своих железных коней, стремятся по мере сил обеспечить для них безопасные условия хранения с максимальной степенью защиты. Конечно, с гаражами в данном контексте мало какие конструкции смогут конкурировать, но навес для машины из поликарбоната относится к достаточно неплохому варианту.

Чертежи навесов из поликарбоната своими руками

Чтобы изготовление, сборка и установка конструкции осуществлялась без каких-либо неожиданных сложностей, следует разработать своими руками чертеж навеса из поликарбоната. Это позволит правильно подготовить все элементы каркаса и избежать возможного перерасхода материалов. Эскизы будущей постройки должны учитывать конструктивные особенности выбранной формы навеса. Если есть возможность, то параметры примыкающего сооружения выбирают такими, чтобы при нарезке труб и раскрое пластика оставалось как можно меньше отходов.

Чертеж каркаса для навеса арочной формы

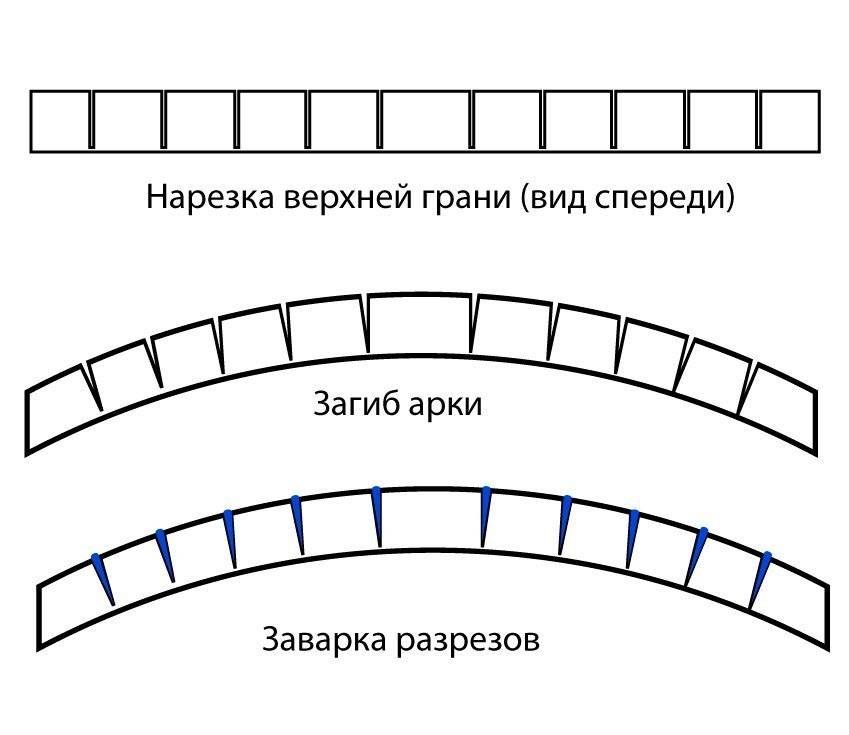

Если выбрана арочная конструкция, каркас которой выполняется из профильной трубы, необходимо наличие специального оборудования для изгиба труб. Такой инструмент имеется под рукой не у каждого, но, даже при наличии трубогиба, довольно сложно придать материалу правильный по форме изгиб.

Раскрой поликарбоната для полукруглой конструкции также сопряжен с некоторыми сложностями. Поэтому для работы, выполняемой самостоятельно, рекомендуется остановить выбор на односкатном навесе из поликарбоната. Для каркаса данной конструкции гораздо легче рассчитать количество профильной трубы и вырезать необходимые по размеру листы поликарбоната.

3D-проект навеса с крышей из поликарбоната

Современное решение навеса, пристроенного к стене дома

При покрытии кровли поликарбонатом следует учитывать особенности монтажа этого материала:

  • типовые панели поликарбоната выпускаются длиной 6 или 12 м и шириной 2,1 м. Ориентируясь по этим параметрам, рассчитывают габариты сооружения, что позволяет получить как можно меньше отходов;
  • соединение панелей между собой осуществляют с помощью торцевых профилей (длина их 6 м), которые можно подобрать в цвет поликарбоната. Они надежно крепятся и не требуют дополнительной фиксации;

Чертеж навеса с крышей из поликарбоната

  • длина торцевого профиля, закрывающего конечный срез, составляет 2,1 м;
  • для покрытия полукруглых кровель лист поликарбоната располагают таким образом, чтобы изгиб был в поперечном направлении воздушных каналов;
  • расположение листов сотового поликарбоната должно быть таким, чтобы обеспечивать беспрепятственный вывод конденсата из внутренних каналов. В противном случае соты внутри пластика заплесневеют, что повлияет на светопропускные качества;

Навес с односкатной крышей является самым простым вариантом для строительства своими руками

в скатных конструкциях навесов верхний торец ячеистого поликарбоната закрывается сплошной самоклеящейся лентой во избежания попадания влаги, пыли, насекомых. Нижний торец обрабатывается перфорированной лентой, что дает возможность влаге выводиться наружу. В арочных навесах в обоих торцах используется лента с микроперфорацией;

Чертеж каркаса для навеса с односкатной крышей

  • монтажные отверстия создаются незначительно большим диаметром, что позволит поликарбонату свободно расширяться или сжиматься в зависимости от температурного воздействия. Не следует делать отверстия слишком большими;
  • при монтаже панелей используют саморезы с термошайбами, которые подбираются в цвет поликарбоната.

Пример чертежа навеса из поликарбоната

Проектом также предусматривается толщина поликарбоната, соответствующая выбранной конструкции:

  • навесы внушительных размеров с наклонной формой — листы толщиной 10 мм;
  • арочные и полукруглые навесы — подойдет панель в 8 мм;

Навес, примыкающий к стене дома, с покрытием из поликарбоната

для примыкающих навесов односкатной конструкции с пологим уклоном выбирают поликарбонат с толщиной листа 16 мм, способный выдерживать возможную снеговую нагрузку в зимний период.

Все эти нюансы следует брать в расчет до монтажа навеса из поликарбоната к частному дому своими руками. Фото выполненных самостоятельно конструкций послужит примером для изготовления своего уникального сооружения.

Схема устройства навеса, примыкающего к частному дому

Особенности конструкции

Навес – это малая архитектурная форма, часть крытой площадки, имеющей функциональное или декоративное назначение. Основная функция этой конструкции – защита площадки от осадков и солнца.

Металлопрофиль выгодно отличается от других материалов устойчивостью к биологическому, химическому, механическому воздействию. Профтрубы с квадратным или прямоугольным сечением просты в проектировании и монтаже. Одинаково хорошо они подходят для монтажа небольшого козырька для крыльца и устройства просторной крытой площадки.

Навес состоит из:

  • фундамента;
  • опор или подвесов – вертикальных и наклонных несущих элементов каркаса;
  • боковых соединительных элементов – откосов и ферм;
  • стропильной системы, состоящей из стропильных ног, ферм, обрешётки;
  • кровли.

В случае возведения навеса над небольшой площадкой, например, крыльцом или песочницей, можно обойтись без ферм – конструкция вполне выдержит снег и ветер, так как в ней не будет горизонтальных участков большой протяжённости.

Если же планируется оборудовать навес над местом парковки или бассейном, горизонтальные перекрытия и стропильные ноги будут иметь большую длину. Такие протяжённые элементы уязвимы перед нагрузкой. Чтобы её распределить и придать конструкции жёсткость, на этих участках используют не отдельные трубы, а фермы (усиленные детали конструкции, состоящие из двух труб и соединяющих их вертикальных и наклонных элементов – стоек и раскосов).

Фундамент для навеса чаще всего делают столбчатым, так как его оборудование не требует больших землеройных работ. Кровлю выполняют из поликарбоната, профлиста, ондулина и других листовых материалов.

Подготовка

Перед началом строительства навеса из древесины, необходимо определиться с тем, где он будет находиться. Подобрать место на участке для такого сооружения несложно, если территория имеет достаточное количество свободного пространства. Для небольших участков специалисты советуют подбирать чертеж малогабаритного навеса. Для строительства подобной конструкции используются деревянные брусья и доски.

Важно! Опорные стойки являются основой конструкции, поэтому рекомендуется подобрать для них брусья, изготовленные из прочных пород древесины. Наиболее доступным вариантом являются сосновые балки

Для строительства кровли можно приобрести металлочерепицу, которая имеет привлекательную стоимость. Классический вариант деревянной крыши также довольно популярен и учитывает использование обрезных досок

Также заранее важно подготовить все необходимые пиломатериалы, которые потребуются, чтобы построить традиционный или же уникальный навес на даче из дерева. Рассмотрим, какие инструменты понадобятся для изготовления стандартной беседки:

  • измерительная рулетка;
  • строительный уровень;
  • лопата (штыковая);
  • шуруповерт;
  • электролобзик;
  • электродрель;
  • топор;
  • молоток;
  • пила.

Для скрепления отдельных деревянных элементов применяются металлические уголки и саморезы (по дереву). Для монтажа опор также нужно заранее подготовить щебенку и цементный раствор.

Навес из поликарбоната своими руками

 Достижения строительной химии настойчиво проникают в самые разные сферы жизни человека. Дошла очередь им заявить о себе и в частных домовладениях, загородных усадьбах и дачах. А поскольку перечень современных материалов, пришедших на помощь человеку, достаточно велик — ограничим пока наше повествование поликарбонатом и его роли в таких необходимых конструкциях, как всевозможные навесы.

Главными достоинствами данного материала являются:

  • Прочность;
  • Высокая пропускная способность света;
  • Хорошая термостойкость;
  • Малый удельный вес.

Такой материал, без сомнения, можно назвать идеальным для всевозможных легких крыш. О том — насколько сегодня популярен тот или иной навес — можно убедиться по обилию проектов и конструктивных решений, как профессионалов, так и рядовых обывателей.

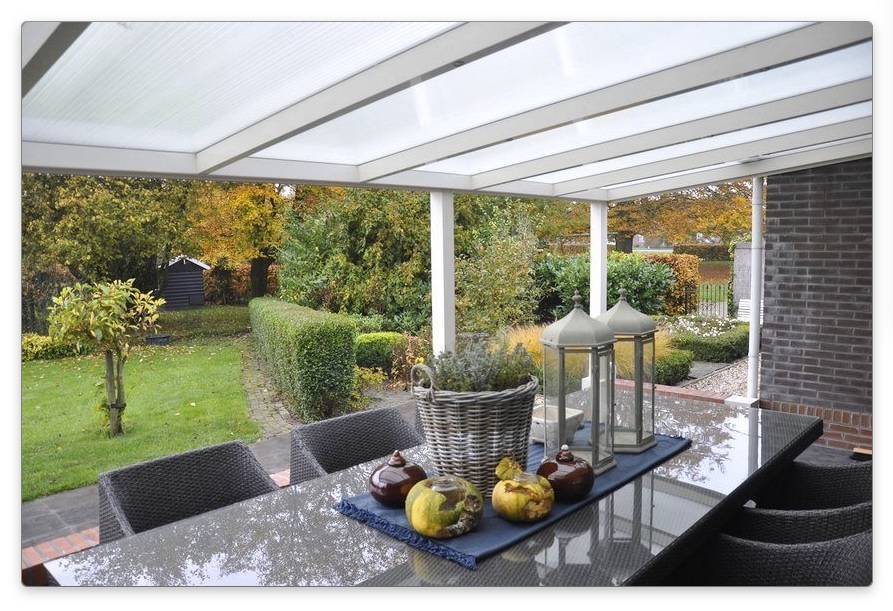

Сегодня легкими крышами из прозрачного пластика накрывают большие площади перед домом и компактные беседки в глубине двора. Они являются навесами для веранд, террас и площадок на верхних этажах. Ими украшают входы в дома и места стоянки для автомобилей. Навес  может выполняться, как обособленно стоящий, так и примыкающий к капитальному сооружению (дом, гараж, гостевой дом, кухня и т. п.). Заметим, что везде карбонат оказывается лучшим вариантом укрытия, как от дождя и снега, так и от лучей палящего солнца.

Как сварить каркас своими руками

Самая простая конструкция навеса — односкатная на основе простых прогонов, так как при её изготовлении отсутствует необходимость загиба профильных труб. Они собираются с помощью ферм с параллельными поясами, закреплённых на опорах под углом.

Односкатный навес является самой простой конструкцией

Далее необходимо сделать несколько шагов:

  1. Сначала нужно отмерить и нарезать из профильной трубы все силовые элементы конструкции.
  2. Для сборки рамы надо разложить элементы на горизонтальной плоскости и по возможности закрепить струбцинами для защиты от ненужных движений. Прихватите места стыка сваркой, убедившись в соответствии размеров по чертежу, проварите стыки полностью.

Изготовление ферм

Металлическая ферма — несущая конструкция с зигзагообразно расположенными силовыми элементами между поясами. Существуют различные конструкции ферм, применяемых при постройке навеса из профильной трубы.

Конструкция фермы конкретного навеса может быть разной

Последовательность изготовления фермы:

  1. Эти элементы свариваются согласно чертежу на горизонтальной плоскости. При этом нужно прижимать их струбцинами сначала на прихватки. Затем, убедившись в правильности размеров, провариваются стыки полностью.
  2. Первая изготовленная ферма будет шаблоном для сварки остальных.
  3. После окончания работ швы нужно зачистить болгаркой, далее просверлить отверстия для крепежа кровли по верхней стороне фермы.

Фермы из профильной трубы делаются по шаблону

Как согнуть трубы

Для арочных ферм необходимо загибать профильные трубы. Для этого можно воспользоваться ручным или электрическим гибочным станком. Если такового нет, то можно сделать данную работу вручную, одним из нескольких способов.

Надрезка

Проводится загиб следующим образом:

  1. Сначала нужно сделать надрезы болгаркой на верхней грани трубы с шагом 10–15 см (зависит от радиуса планируемой арки).
  2. Теперь можно сгибать трубу от середины, предварительно зажав заготовку в тисках.
  3. В конце необходимо заварить расширившиеся пропилы, а также зачистить швы болгаркой.

Надрезка является одним из способов загиба профильной трубы

Набивание песком

Метод, который не требует наличия специальных инструментов. Выполняется эта работа следующим образом:

  1. Сначала нужно заварить или забить пробкой один конец трубы.
  2. Теперь можно засыпать песок в полость, забить пробку с другого конца.
  3. Подогреть резаком, гнуть по нужному радиусу.

Видео: как согнуть трубу без трубогиба

Установка и крепление опор для навеса

Этот этап работ проводится по следующему плану:

  1. Сначала нужно очистить участок, наметить место установки навеса.
  2. Далее надо выкопать ямки (50*50 см, глубиной 70 см) под столбчатый фундамент.
  3. Теперь можно приготовить бетон, смешав цемент, песок и щебень (фракции 5–20) в пропорции 1:2:2.
  4. Залить его в ямки, утрамбовать, вставить закладные. Фундамент нужно оставить на 4–5 дней, прикрыв сверху полиэтиленовой плёнкой. При это каждый день его придётся поливать водой.
  5. Теперь можно приступать к монтажу опор. Их нужно отрезать с запасом 5–10 см, поскольку возможны небольшие неровности площадки.
  6. Выставлять их необходимо поочерёдно, проверяя вертикаль с помощью уровня. Теперь опоры можно приварить к закладным.
  7. Теперь с помощью лазерного нивелира или гидроуровня нужно найти самую низкую точку на опорах, поставить метку на нужной высоте. Её необходимо «перенести» на оставшиеся опоры. Таким образом вы добьётесь того, что все метки будут в одной горизонтальной плоскости.
  8. В конце опоры по меткам нужно обрезать болгаркой.

Схема поможет качественно выполнить работу

Крыша

Отдельно стоящие навесы могут иметь любой тип крыши: плоскую, односкатную или двускатную, купольную, шатровую. Здесь нет ограничений, но наиболее популярны односкатные, двускатные и арочные навесы. Первые два вида наиболее простые, и их легко сделать своими руками.

Виды ферм для навесовГотовые фермы из профиля

Для пристроенных навесов чаще обычно выбирают односкатную крышу, и здесь есть свой нюанс — она принимает повышенную норму осадков (добавляются осадки со ската крыши основного здания). В таком случае для навеса лучше обустроить организованный водосток, даже если его нет у остальной части дома.

Стропильная система

Для жесткости любой каркасной конструкции важна верхняя обвязка.

Если для крыши используют обычные кровельные материалы, то несущую конструкцию проще всего сделать из деревянного бруса и доски. Даже когда в качестве опор используют трубу. Для навеса с кровлей из поликарбоната несущую конструкцию делают из стальной или алюминиевой прямоугольной трубы.

Профильная обвязка для поликарбоната

Алюминиевый профиль дороже, но его легче резать, сверлить и монтировать.

Крыша с деревянными стропилами

Для верхней обвязки столбов используют брус сечением 100х100 мм или доску 100х50 мм, установленную на торец. Для односкатного навеса уклон формируют еще на этапе установки столбов.

Двускатную крышу навеса делают в виде фермы с коньковым прогоном и висячей или наклонной стропильной системой.

Если навес пристраивают к дому, то второй опорный элемент для стропил крепят к стене выше столбов таким образом, чтобы обеспечивался расчетный уклон ската.

Стропила крепят с шагом 60-90 см, а вылет стропил или длина кобылки должны обеспечивать расчетный свес крыши относительно линии обвязки. Если крышу навеса делают из профлиста или металлочерепицы, то поверх стропил укладывают гидроизоляционную пленку, сверху крепят дистанционные планки, на которые монтируют обрешетку кровли.

Правильное крепление профнастила

Монтаж кровельного покрытия проходит по правилам конкретного вида, с использованием специального крепежа и аксессуаров, предусмотренных изготовителем.

Крыша навеса из поликарбоната

Обвязку изготавливают из профильной трубы такого же сечения, что и у столбов. Прогоны для фермы и обрешетки делают из трубы сечением 40х40х2 или 40х20х2 (зависит от размеров навеса). Стальные профили крепят с помощью сварки или механического крепежа, алюминиевые профили — винтами с гайками.

Для крыши навеса выбирают сотовый поликарбонат толщиной 6-16 мм. Если крыша арочная, то легче гнуть лист 6-8 мм, но шаг прогонов должен небольшим — 60-90 см. Для скатной крыши берут лист потолще, а шаг прогонов увеличивают до 100-120 см.

Для монтажа листов используют стандартную комплектацию: саморезы с термошайбами и соединительные Н-образные профили.

Торцы листов защищают герметиком и специальной лентой.

Какой вариант навеса вы себе присмотрели?
Из профилей и поликарбоната 57.5%

Из дерева 42.5%

Никакой 0%
Проголосовало: 160

dizlandshafta

Полезно12Бесполезно

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
