Как сделать мангал из металла своими руками

Как изготовить мангал самому

Смотря на магазинные варианты становится ясно, что ничего сложного в изготовлении собственного мангала нет. Однако, чтобы сделать его действительно надежным и качественным, необходимо подойти к вопросу максимально ответственно. Первоначально необходимо составить чертежи мангала, они должны учитывать его высоту, ширину, толщину стенок, разъемы для шампуров, примерную нагрузку.

В зависимости от потребностей, мангалы могут быть стационарными и переносными. В первом случае, за счет большого размера можно приготовить большое количество мяса за меньший срок. Он отлично подойдет для дачи. Однако, если выезды на природу не являются чем-то обыденным и повседневным, а собственной дачи нет, вполне подойдет переносной вариант.

Он намного меньше, при желании можно предусмотреть возможность разборной конструкции, чтобы было удобнее транспортировать в машине.

Первоначально необходимо выбрать материал, из которого будет изготовлена конструкция. Мангал из газового баллона является самым распространенным вариантом. Это обусловлено тем, что достать пустой газовый баллон очень легко, его стенки очень прочные и толстые, что делает его идеальным вариантом на роль материала для конструкции.

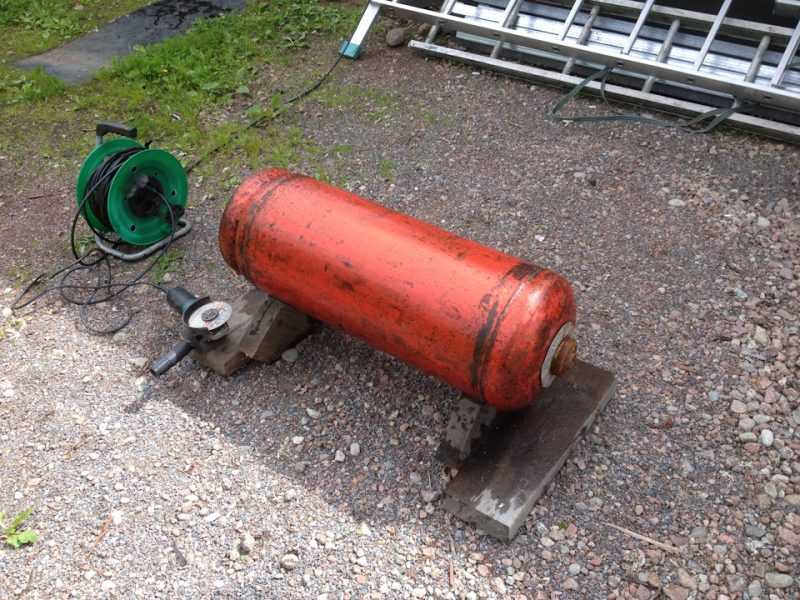

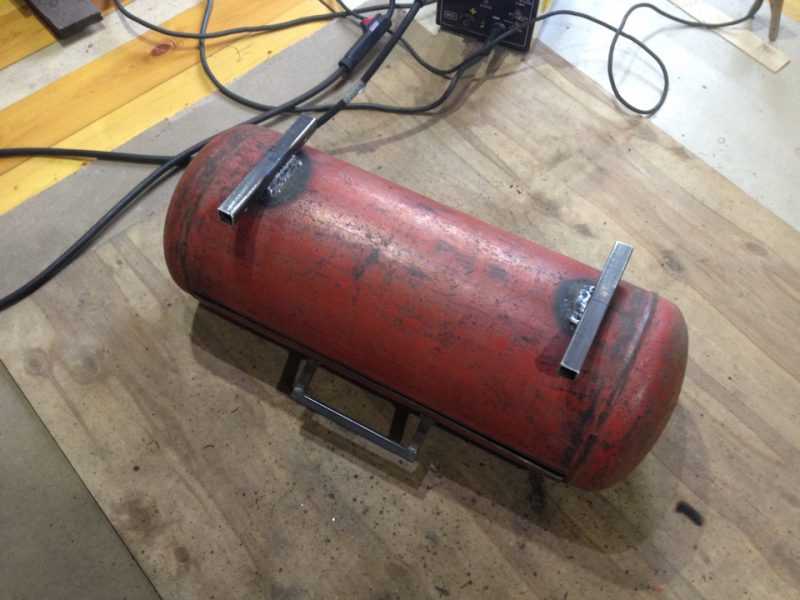

Все, что необходимо, это разрезать баллон на 2 части вдоль. В результате получится две детали, одна из которых будет служить основой, к которой будут крепиться ножки мангала, а другую можно использовать в качестве крышки.

Рассмотрим пошаговую инструкцию как сделать мангал из листовой стали.

Также для такого мангала может подойти бочка, либо куски листового металла, если есть. Найти такой материал очень легко, к тому же он достаточно прочный, хорошо подходит для мангала. Собрать будет очень легко, нужны будут только простейшие навыки работы со сваркой. В том случае, если есть уголки, можно обойтись совсем без сварки, используя болты.

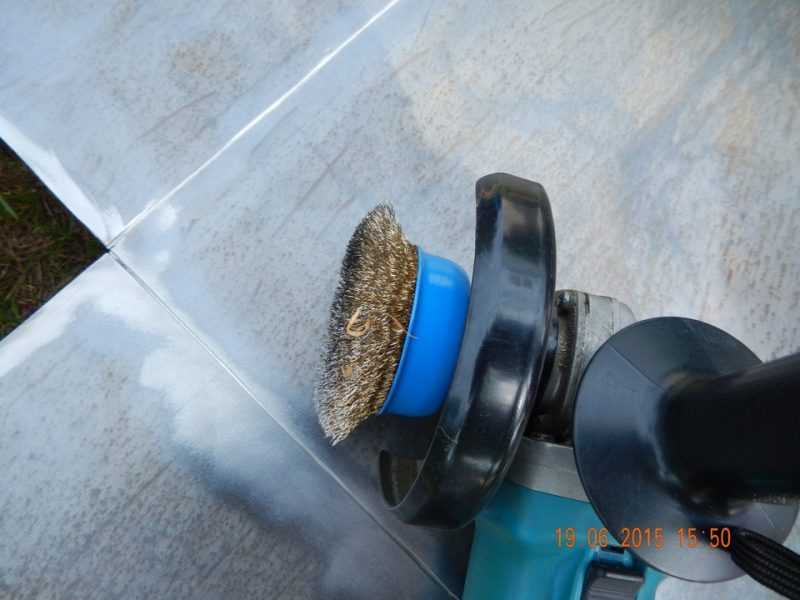

Первоначально необходимо определиться с основой подготовить ее, почистить. Далее нужно сварить или скрепить каркас, в котором будут располагаться угли.

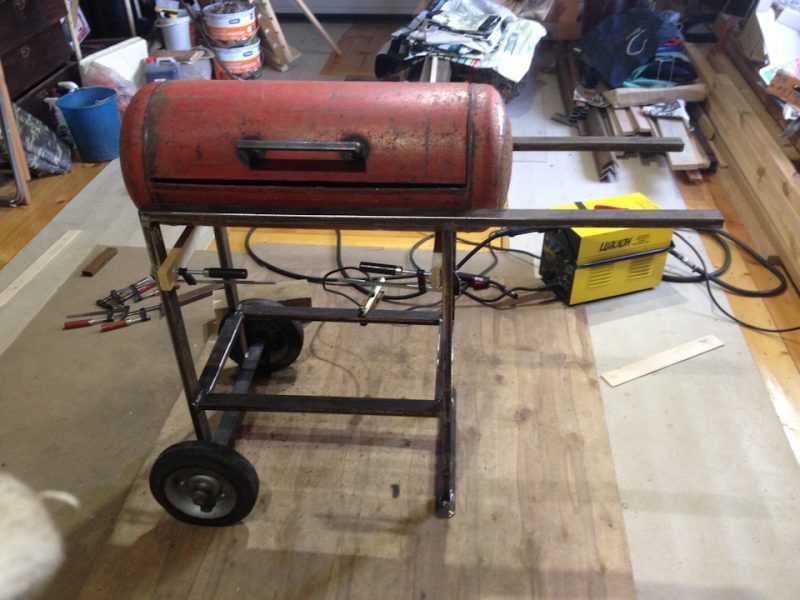

После того, как каркас будет собран, необходимо прикрепить к нему ножки, на которых он будет устойчиво располагаться

Обратите внимание, ножки стоит делать с дополнительными опорами в виде пластин, это увеличит стойкость конструкции

Далее необходимо в корпусе сделать отверстия, в которых будут располагаться шампуры во время жарки мяса. Для этого подойдет обыкновенная болгарка. После необходимо будет зачистить эти вырезы, чтобы шампуры в будущем не цеплялись за металлические заусенцы.

Заключительным этапом является изготовление крышки. В этом случае все очень просто, необходимо просто приварить стальную ручку к материалу, который будет использоваться как крышка. Необходимо также сделать небольшое отверстие в крышке, чтобы внутрь мог поступать воздух, поддерживая угли.

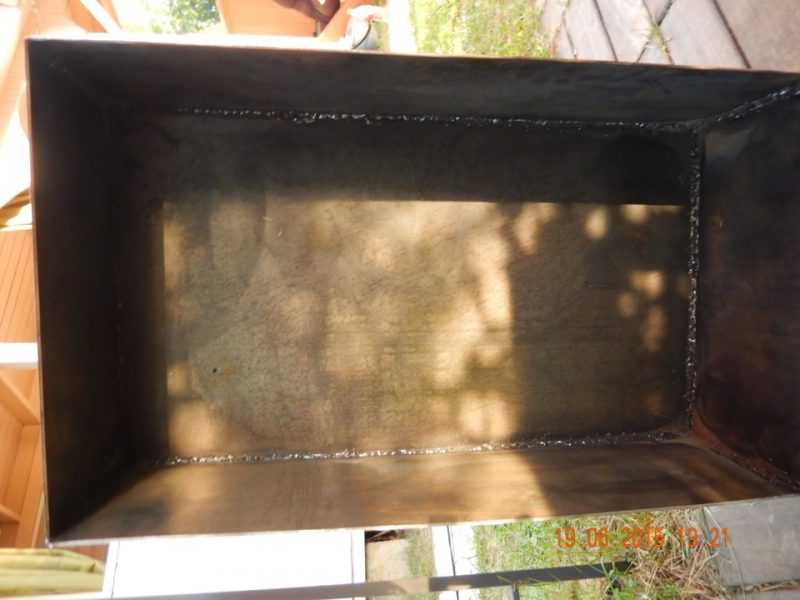

На фото мангала сделанного своими руками могут быть неаккуратные швы или крепления, в первую очередь важно, чтобы он отлично выполнял свою функцию. Уже после, при желании, его можно довести до идеального внешнего вида, зашкурив поверхность, разместив дополнительные украшения или дополнительно укрепив конструкцию

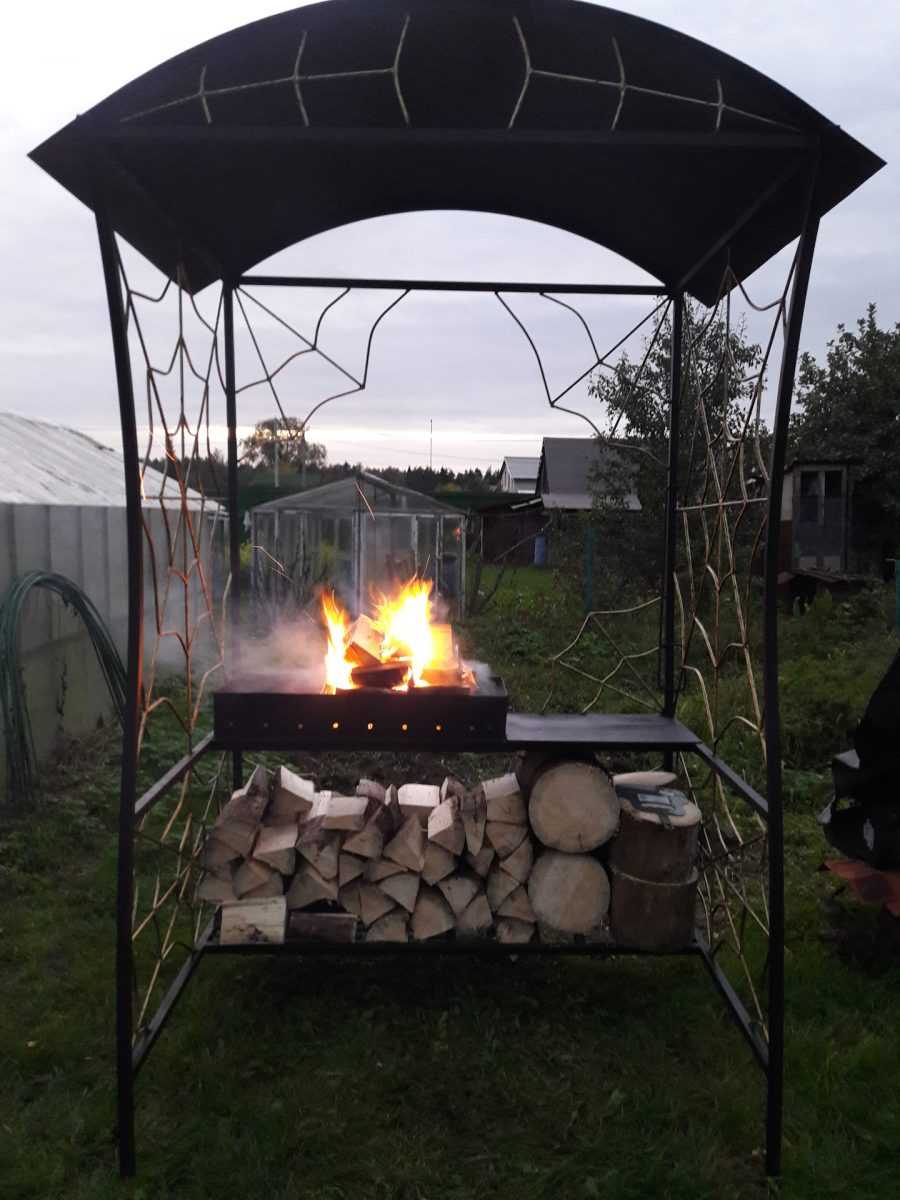

Также можно сделать навес.

Другие полезные рекомендации

Изготавливая мангал своими руками, следует придерживаться таких правил:

1. Металл нужно защищать от ржавчины. Для этого используются специальные краски или проводится процедура воронения.
2. При проведении работ нужно соблюдать меры безопасности. Во время использования инструментов необходимо надевать защитные очки, перчатки и респиратор.
3. По окончании сварочных работ жарочную камеру нужно очистить от окалины и оставшейся смазки. Это предотвратит появление копоти и неприятных запахов в процессе готовки.

Место, где будет изготавливаться и стоять готовый мангал, необходимо очистить от сухой травы и прочих горючих материалов. Следует заранее подготовить огнетушители, песок и емкости с водой для тушения огня.

Общий принцип работы конструкции

Устройство шашлычницы можно считать простым. Внешне мангал представляет собой изделие из металла или иного жаростойкого материала, небольшой ширины. Оно используется для розжига дров и тления угольков. Стены жаровни используются для раскладывания шампуров предназначенных для нанизывания мясной продукции и овощей.

Конструкция жаровни предусматривает наличие отверстий сделанных для проникновения воздушных потоков, которые нужны для поддержания горения. Использование шашлычницы дарит возможность минимизировать количество сжигаемых дров, так как поступающее тепло сохраняется в конструкции.

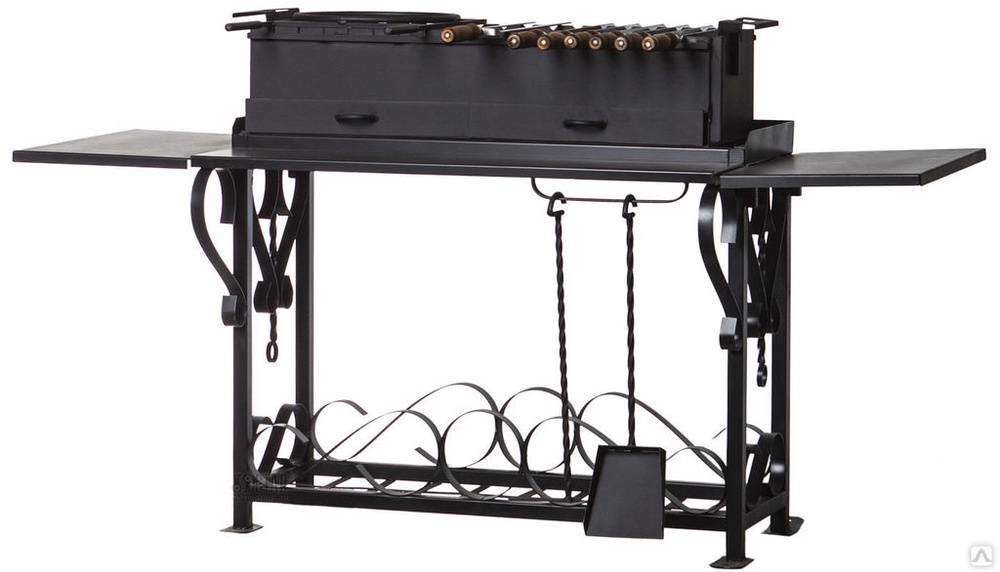

Чаще всего в комплектацию к мангальной установке входят разнообразные аксессуары:

• Набор стержней.
• Кочерга.
• Совочек.
• Щетка из металла.

Шампуры для шашлычницы имеют соответствующую ей длину и ширину, что позволяет их удобно размещать в специальных фиксаторах посадки. Это исключает вероятность самовольной прокрутки стержней с нанизанной мясной продукцией. А кочерга применяется для распределения горящих кусочков дерева и жара. Совочек используется для очищения устройства от скопившегося пепла. Еще в комплекте реализуется щетка из металла. Она нужна для очищения поверхности от сажи.

Каркас для крытого мангала своими руками

Для создания каркаса вам понадобится от четырех до шести вертикальных стоек, которые в последующем будут соединены между собой горизонтальными перегородками

Чрезвычайно важно правильно распределить уровни крепления перегородок. Лучше всего скрепить каркас внизу, вверху, а также параллельно с жаровней. Максимальная нагрузка будет делаться на середину конструкции

Многие люди для своего удобства обустраивают каркас таким образом, чтобы была возможность создать дополнительные боковые столики для казана, посуды и шампуров. Но если вам понравилась эта идея или ее реализацию предполагает выбранный вами чертеж, то обязательно позаботьтесь о создании дополнительных вертикальных держателей кровли, иначе каркас попросту может не выдержать такие нагрузки

Максимальная нагрузка будет делаться на середину конструкции. Многие люди для своего удобства обустраивают каркас таким образом, чтобы была возможность создать дополнительные боковые столики для казана, посуды и шампуров. Но если вам понравилась эта идея или ее реализацию предполагает выбранный вами чертеж, то обязательно позаботьтесь о создании дополнительных вертикальных держателей кровли, иначе каркас попросту может не выдержать такие нагрузки.

Не забывайте, что минимально допустимое расстояние между жаровней и крышей, не должно быть меньше чем 0,5 метров. Это необходимо для того, чтобы обезопасить кровельный материал от возгорания и сделать ваше времяпрепровождение у костра максимально удобным и комфортным.

Некоторые владельцы загородных домов с мангалом на территории отдают свое предпочтение жаровням со съемной крышей.

Разумеется, такой вариант практичный, но его реализация потребует от вас больших финансовых вливаний. В некоторых строительных магазинах сегодня можно найти в продаже профессиональные механизмы в уже готовом виде. Они обеспечат легкое снятие крыши в любое необходимое время.

Необычные идеи мангалов

Простое решение — шашлык из бочки. Конструкция может быть как с крышкой, так и без нее. Ствол разделен на две части. Верхний используется как крышка, а к нижнему привариваются ножки. Для вентиляции необходимо просверлить отверстия, а по краям прикрепить небольшие полочки. Им можно оборудовать гриль и вертел.

Мангал двухствольный с крышкой

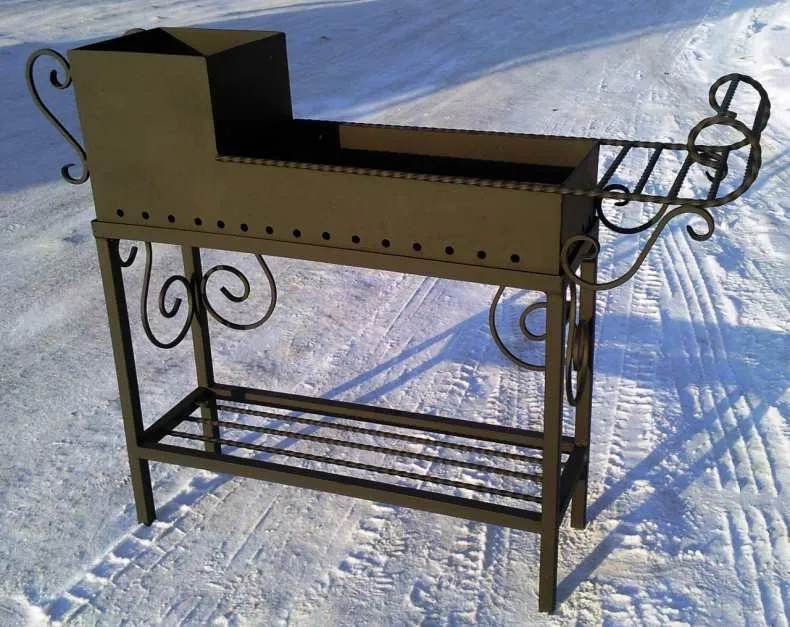

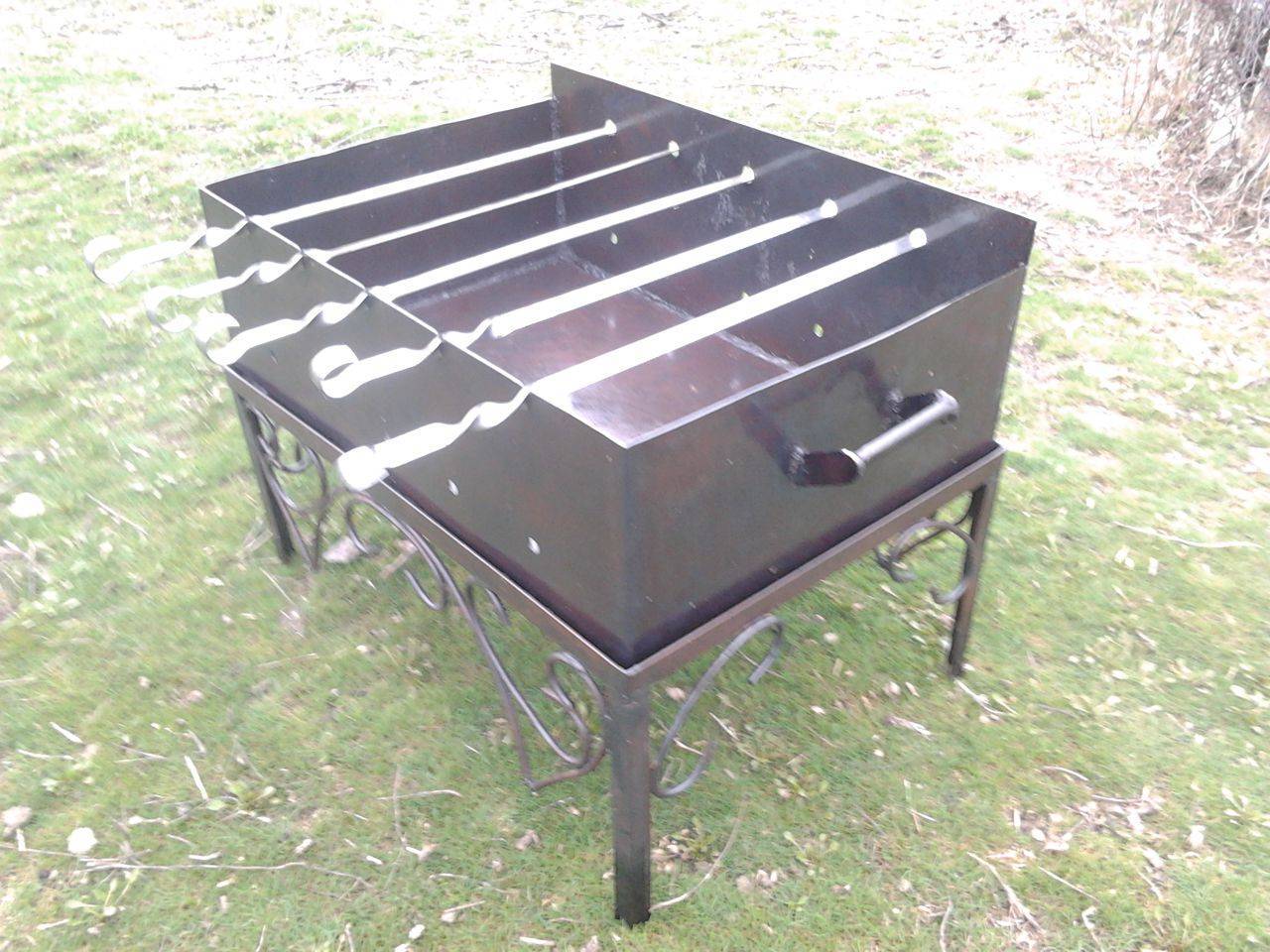

Прекрасно смотрятся мангалы с элементами ковки. Они оснащены дополнительной атрибутикой — подставками, полками или колесами. Существуют различные виды мангалов своими руками:

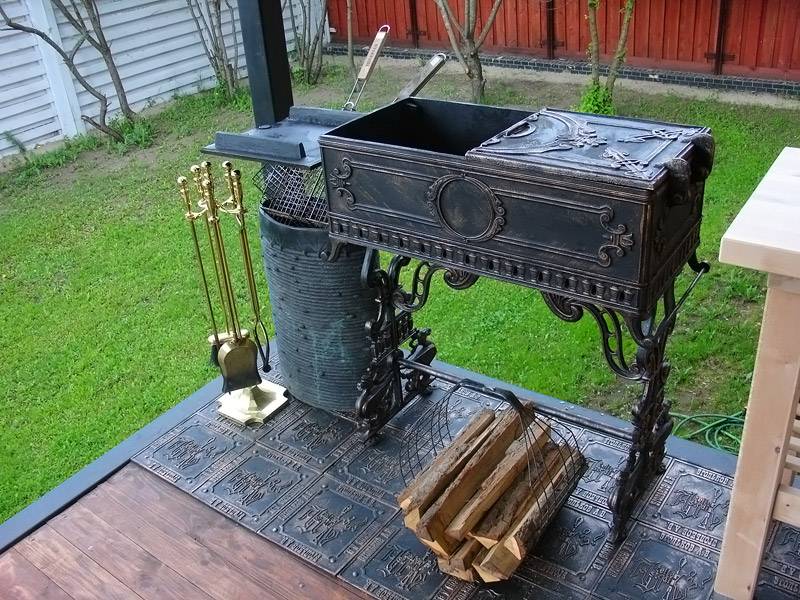

кованый чугунный мангал оригинален. Он декорирован любым рисунком и мотивом;

Поддельная продукция имеет элегантный внешний вид

мангал из машины можно сделать из предыдущих машин. В этом случае можно избавиться от старого корпуса и создать для двора необычный и роскошный очаг;

Эта опция позволит вам утилизировать старые автомобили

конструкция из старого компьютерного корпуса;

Вариант со старого компьютера

изделие из стиральной машины;

Барабан стиральной машины

декоративные мангалы с изображением животных или необычный дизайн.

Оригинальная решетка

Создание необычных дизайнов зависит от фантазии и личных предпочтений.

Изготовление простого стационарного мангала

Если значительных навыков работы со сварочным аппаратом нет, лучше всего сразу же обратить внимание на конструкцию, где швов будет минимум. Простейшая модель имеет свои тонкости в плане изготовления

В первую очередь потребуется довольно большой лист металла, чтобы на нем поместилась вся развертка корпуса барбекю. Сначала на заранее подготовленном куске металла делается развертка. Особенно тщательно прочерчиваются места будущих изгибов. Все лишние углы необходимо аккуратно срезать болгаркой или пилой по металлу. Если железо толстое, согнуть его в нужных местах будет крайне тяжело без дополнительной обработки. Лучше всего места изгибов аккуратно подрезать болгаркой примерно на 1 мм в глубину. Это значительно облегчит процесс формирования каркаса. Далее сваривают углы по краям, которые получаются при правильном сгибании имеющейся развертки.

Эта задача в действительности под силу даже человеку, не имеющему такого опыта. Когда нужно сварить мангал своими руками, нет необходимости тщательно следить за тем, чтобы швы были герметичными. Дырки в этом случае даже присутствуют, так как через них будет поступать воздух, который будет стимулировать процесс горения. Снизу в готовом коробе с помощью дрели делаете по 2 ряда отверстий с каждой стороны для вентиляции

Когда встает вопрос, как сварить мангал, особое внимание необходимо уделить ножкам. Можно изготовить из металлического уголка специальную подставку, в которую будет устанавливаться готовый короб

Однако так как сварить мангал монолитный значительный проще, многие отдают предпочтение именно ему. В этом случае отрезаются нужной длины ножки и крепятся к уголкам короба сваркой. На нижних концах ножек можно приделать металлические ограничители, чтобы конструкция, которая будет достаточно тяжелой, не проваливалась в землю при ее расположении на грунте.

Делаем мангал из металла с дымоходом и казаном своими руками под беседку

Если предполагается, что конструкция будет находиться в беседке, то нужно сделать дымоход. Для этого нужно знать некоторые особенности самостоятельного изготовления.

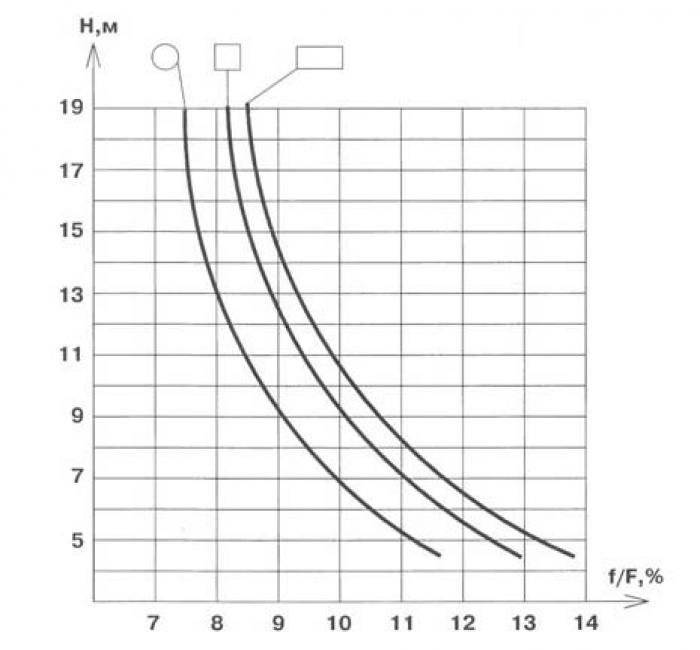

Чтобы определить высоту дымовыводящей трубы и ее сечения можно воспользоваться формулой, но она настолько сложная, что ее редко применяют. Легче площадь канала поделить на площадь топки.

На графике указываются труба с различным сечением.

Так как в расчеты берется небольшое количество параметров, то могут быть небольшие погрешности.

Над металлическим сооружением для приготовления шашлыков, чаще всего устанавливают специальный дымосборник с дымоходом. Размеры рассчитываются в индивидуальном порядке. Нужно понимать, что на высоте около 5 см над шашлыком должен собираться дымок, который под действием тяги будет уходить в дымоходную трубу.

Закрепить дымовой колпак к крыше беседке можно самостоятельно. Мангал с казаном будет выступать в качестве отдельного сооружения, которое можно переносить при необходимости.

Существует множество вариантов крепления, которые отличаются механизмом изменения положения. Рассмотрим один пример с длинным болтом. Благодаря такому способу, колпак можно будет опускать при необходимости или поднимать.

Предварительно нужно сделать основание на крыше и закрепить гайку при помощи сварочного аппарата. А самому колпаку нужно приварить кольцо, диаметр которого чуть меньше головки длинного болта.

К колпаку нужно присоединить дымоход, высота которого над уровнем крыше должна быть не менее 50 см.

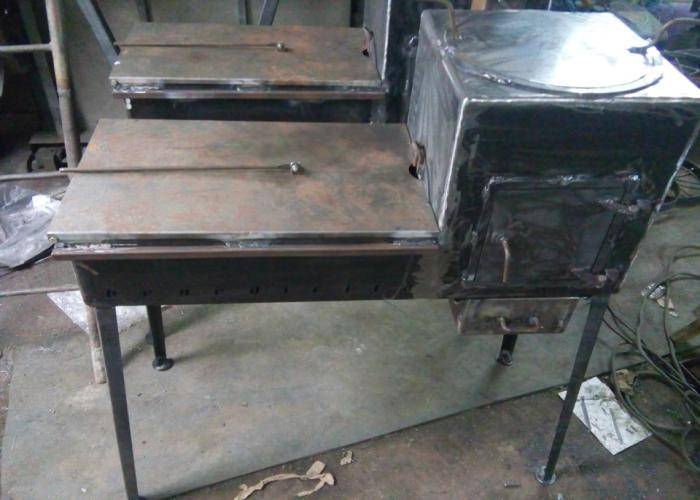

Под таким дымосборником можно установить мангал, с возможностью использования казана. Если вы обладаете опытом сварочных работ, то хорошим вариантом является такая модель.

Самостоятельное изготовление стационарного мангала из металла

Наиболее популярны две технологии, как сделать мангал из металла своими руками стационарного типа:

1. из бочки: конструкция практически готова, нужно приварить ножки, раскроить заготовку и добавить внутренние элементы;
2. классический прямоугольный: потребуется эскиз или чертеж в графическом редакторе для разметки и кроя заготовок, расходуется больше электродов и металла.

Изделие из бочки по умолчанию обладает готовой крышкой, что позволяет защитить стальную конструкцию от снега зимой, дождя летом. Для удобства домашнего мастера ниже будут рассмотрены оба варианта.

Из бочки с пошаговой инструкцией

Перед тем как соорудить мангал из металлической бочки стационарного типа, необходимо разметить и раскроить ее в следующем порядке:

• крышка: бочка либо разрезается пополам вместе с обоими днищами, либо в ней вырезается люк ? длины окружности, днища остаются целыми, от них необходимо отступить на 2 см минимум, чтобы обеспечить жесткость конструкции;
• под: стальной прямоугольный лист для углей с просверленными отверстиями, через которые вниз будет осыпаться зола, чтобы обеспечить периодическую выемку золы, приделается съемным;

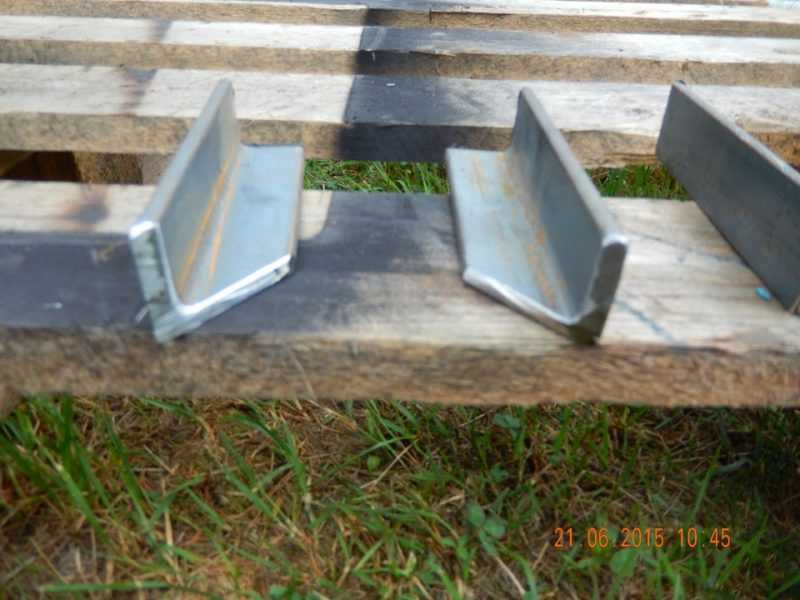

• опорные элементы: изготавливаются из уголка, на них будут лежать шампуры, поэтому в одной полке уголка создаются вертикальные прорези, длина этих элементов чуть меньше высоты бочки.

Под должен располагаться на 20 – 30 см ниже шампуров, согласно стандартным размерам мангала из металла. Для удобства извлечения/укладки на место к пластине привариваются ручки-скобы.

Опорные элементы привариваются в едином горизонтальном уровне, один возле вырезанного отверстия-люка, второй у дальней стенки напротив него. Вместо уголка можно применить профильную трубу прямоугольного сечения.

Для фиксации круглой бочки в пространстве и обеспечения удобной для приготовления шашлыков высоты металлического мангала необходимо изготовить подставку. Существует несколько вариантов, самыми распространенными из которых являются:

1. вторая бочка – устанавливается на дно вертикально, в верхней ее части вырезается посадочное место для самого мангала;
2. козелки – свариваются из металлопроката (профильная труба или уголок).

Затем остается лишь приварить петли для открывания крышки, очистить внутреннюю поверхность от продукта, который хранился в этой таре, снять стандартный слой ЛКМ (лакокрасочных материалов) снаружи и окрасить корпус специальной жаростойкой краской, выдерживающей экстремальные эксплуатационные температуры.

Классический с чертежом и видео

Пошаговая инструкция, как правильно сварить мангал классического типа, выглядит следующим образом:

• крой заготовок – рекомендуемый размер днища 100 х 30 см, боковых стенок 100 х 40 см, торцевых стенок 30 х 40 см;

• изготовление отверстий – только в боковых стенках для обеспечения тяги на расстоянии 3 см от нижней кромки (1 – 2 ряда в шахматном порядке);
• вырезы под шампуры – вертикальные возле верхней кромки боковых стенок;
• ножки – уголок либо профильная труба.

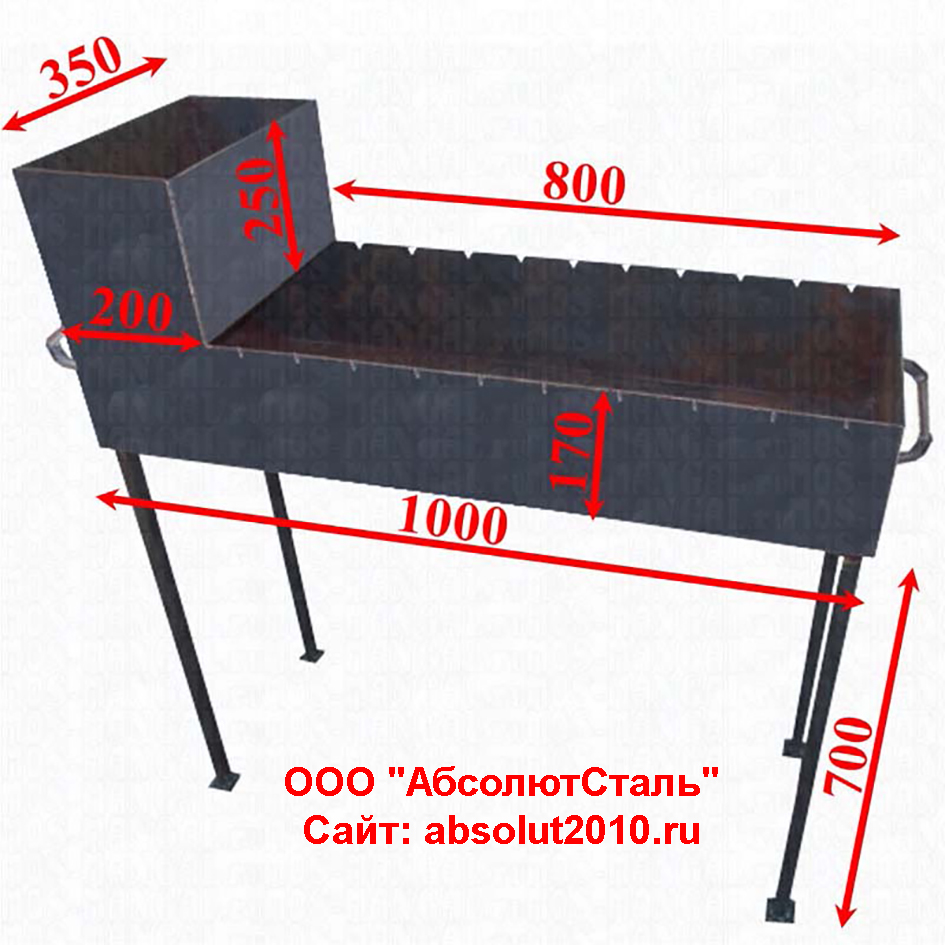

Пара чертежей для примера:

Ну, и пара фото для примера:

Увеличивается по клику на фото

Металлическая емкость должна быть герметичной, поэтому швы должны быть сплошными. Если барбекю планируется перемещать по участку, одна пара ножек делается короче, оснащается колесами. Как правильно его сварить и какие брать размеры смотрите в следующем видео:

Ну, и ещё пошаговая видео-инструкция, как прекрасно можно обойтись и без сварки:

Для более комфортной эксплуатации очага рекомендуется оснастить его полкой для складирования дров (крепится к ножкам на половине их высоты), крышкой (съемной или на шарнирах) и навесом. Стойки для навеса обычно привариваются к ножкам мангала или к его корпусу.

Декорировать очаг можно (и нужно) коваными элементами, накладками в виде фигурок животных из листовой стали. Эстетическая ценность такой конструкции полностью зависит от фантазии домашнего мастера или креативности дизайнера, разработавшего проект. Вот, например, интересная идея использую ножки от швейной машинки:

Модификации из бака стиральной машины или вертикально расположенной трубы большого диаметра для классического железного мангала непригодны. На них помещается максимум 3 шампура стандартной длины, поэтому такие очаги применяются для другой технологии приготовления пищи — барбекю. В принципе, любой мангал можно дополнить решеткой из пищевой нержавеющей проволоки и получить барбекю.

Кованые элементы

Непростая задача – создать кованые элементы на мангале. Они не являются жизненно важными деталями, однако задают стиль. Мангал сразу же преображается.

• Например, можно взять тонкие металлические трубки.
• С помощью тисков и инструмента их можно загнуть так, чтобы образовались цветки или простые раковины. Сложного в этом нет.
• Потом элементы можно разместить на внешней стороне жаровни. Иногда ими украшают ножки мангала.

Кованые элементы всегда являются украшением. Можно порекомендовать использовать их небольшое количество, потому что новички часто увлекаются. Они сваривают всё, что только можно. Мера – это основа стиля.

Мангал с барбекю установкой

Ещё одна популярная модель для дачного участка. Для работы понадобятся готовые схемы-чертежи, инструменты и подготовленная площадка.

Форма мангала с установкой барбекю – в виде П-образной конструкции, на разных уровнях которой расположены решетки для барбекю и бордюры для шампуров.

Для работы стоит воспользоваться пошаговой инструкцией, как сделать мангал-барбекю из кирпича своими руками:

Кирпичный короб выкладывают по представленной ранее схеме, используя цементный раствор, а для прочности – металлические прутья. Единственное отличие – отсутствие одной стены, ведь конструкция имеет П-образную форму.

На уровне 1 метра от низа площадки необходимо выполнить дно мангала. Для этого при помощи металлических уголков и перекладин формируют каркаса. Поверх каркаса выкладывают огнеупорный кирпич сплошным слоем.

Ещё на протяжении 50-60 см продолжают возведение стен мангала-барбекю.

Далее приступают к формированию арки: используют армированные прутья и кладку резаным кирпичом или декоративным камнем.

По внутренней поверхности топки прокладывают бортики для решеток и гриль-установки. Далее работа зависит от выбранной модификации.

На сегодняшний день существует достаточно много вариаций печей и мангалов с барбекю: открытого типа или с арочной конструкцией.

Перед началом работы начинающим мастерам лучше ознакомиться с видео-уроками, как сделать мангал из кирпича своими руками.

Как сделать складной мангал

Мангал походный складной должен быть надёжным, компактным, долговечным. Для самостоятельного изготовления мы рассмотрим две популярные модели:

1. Простая модель, разбирающаяся на 5 отдельных элементов.
2. Складной мангал чемодан.

Подготовка инструментов и материала

Подготовительные работы для обоих вариантов аналогичны. Для изготовления и сборки понадобятся следующие инструменты и материалы:

• болгарка и круги;
• дрель со сверлами по металлу;
• ножницы по металлу;
• линейки, рулетка;
• чертежи;
• листовой металл.

Кроме того, для второго варианта дополнительно нужны:

• сварочный аппарат с электродами;
• приспособления для нарезки резьбы;
• пруты арматуры, труба круглого сечения.

Выбор металла

За основу складного мангала в обоих случаях можно взять лист нержавейки или жароупорной стали толщиной от 2 до 5 мм. Сталь толщиной 2 мм может подойти для первого варианта, однако конструкция долго не прослужит, особенно если в нее загружать не уголь, а дрова. Рациональнее взять лист 3 мм.

Для второго варианта двухмиллиметровый лист не рекомендуется, так как при сварке и эксплуатации его может повести, что затруднит сборку и складывание. Чтобы мангал походный складной прослужил долго, используем листовую жаропрочную сталь толщиной не менее 3 мм, а еще лучше — нержавеющую сталь: для днища толщиной 5 мм, для боковин – 3 мм. Нержавейка благодаря своим антикоррозионным и прочностным свойствам будет держать форму при высоких температурах, не покрываться ржавчиной, хорошо удерживать тепло, передавая его готовящимся блюдам.

Простой походный мангал своими руками

Первая предлагаемая самодельная конструкция подойдёт для 6-12 шампуров. Она собирается за счет системы пазов и не требует применения сварочных работ и крепежа.

Рекомендуемые размеры:

• ширина – 280 мм;
• длина – 350 мм;
• высота изделия – 240 мм;
• глубина жаровни – 150 мм.

Чертежи с размерами

Чтобы сделать самодельную жаровню необходимо перенести чертёжи на лист металла, разметить места пазов и отверстий. Ниже представлен чертеж одного из вариантов изделия.

Скачать чертеж в формате *.dxf.

Алгоритм изготовления

1. Из листа металла болгаркой вырезают 2 продольные и 2 боковые стенки с фиксирующими выступами. В них прорезают вертикальные пазы шириной, равной толщине листа, глубиной 90 мм.
2. Вырезают днище изделия. В нем сверлят отверстия для доступа воздуха диаметром 10 мм, расстояние между осями до 50 мм.
3. Детали шлифуют.
4. Собирают мангал из железа в единую конструкцию, проверяют ее функциональность. Это поможет отыскать недостатки, и, если они обнаружатся, практически сразу убрать их, подогнав конструкцию.
5. При желании можно окрасить изделие огнеупорной краской из баллона.

Готовое изделие:

Для изготовления составных частей также можно заказать алмазную резку, которая обеспечивает высокую точность изготовления деталей и упрощает сборку. В этом случае можно получить модели, у которой отверстия для поддува воздуха — фигурные прорези и оригинальные надписи.

Мангал дипломат своими руками

Описание изготовления вот такой тонкой модели:

Рекомендуемые габаритные размеры мангала чемодана:

Характеристика	В сложенном виде	В рабочем положении
Длина, мм	590	590
Высота, мм	—	320
Ширина, мм	300	300
Глубина, мм	14	168
Высота ножек, мм	—	280

Чертеж с размерами для изготовления своими руками:

Скачать чертеж в формате *.dxf.

Схема изготовления складного мангала из нержавейки

1. Переносим чертеж с размерами на лист нержавейки. Размечаем габаритные размеры деталей, центры отверстий, линии сгиба.
2. Сверлим отверстия.
3. Намечаем болгаркой линии сгиба.
4. Раскраиваем металл.
5. Зажимаем длинные боковые стенки в тиски и отгибаем бортики по линиям сгиба.
6. Изготавливаем оси для поворотных частей:— отрезаем болгаркой куски трубы и прута;— вставляем заглушки в верхнюю часть трубы и через отверстия привариваем;— зачищаем места сварки болгаркой.
7. Привариваем трубу ко дну.
8. Надеваем на оси с 2-х сторон трубы боковые стенки с отверстием и свариваем конструкцию откидной створки чемодана.
9. Также изготавливаем вторую створку.
10. Устанавливаем короткие боковые стенки, с внутренних сторон привариваем упоры.
11. По двум длинным боковинам с внутренней стороны привариваем две планки для прочности.
12. Болгаркой прорезаем пазы для шампуров.
13. На лицевой стороне размечаем и прорезаем 4 паза под ручку-фиксатор.
14. Изготавливаем н-образную конструкцию съемных ножек из круглого прута.

Чем покрасить мангал из металла

Если вас сильно смущает ржавчина на металле, вам придется счищать ее вручную. Желательно никаких химических средств не использовать, работать только щетками, шкурками. При желании его можно покрасить. Но краски должны быть термостойкими, а еще лучше — жаростойкими, потому что только они выдерживают температуру горения дров. Есть несколько вариантов:

• термостойкая краска CERTA (Церта) выдерживает до +900°С, есть другое название у той же краски ОС-82-03Т;
• эмаль термостойкая Rust-oleum, может использоваться до +1093°С, матовая, бывает в белом, сером, черном цвете;
• термостойкая эмаль ( краска) «КО-8101» выдерживает нагрев до +650°C, есть двенадцать базовых цветов;
• эмаль термостойкая КО-8111 Термика имеет также антикоррозионные свойства, выдерживает нагрев до +600°C.

Если хотите чтобы мангал был красивым, присмотритесь к кирпичным. Они создают прямо-таки монументальное впечатление. Даже самые простые. На простых моделях можно и попрактиковаться.
