Капельный полив: от пластиковых бутылок к автоматизированной теплице – схемы, устройство, решения

Как сделать капельный полив своими руками

С этим справится любой, так его подготовка и сам полив чрезвычайно прост. Есть 3 способа применения пластиковых бутылок для полива в теплице.

Первый способ

Суть метода заключается в наличии 2 маленьких отверстий на бутылке. Первое отверстие (дырку) лучше сделать около донышка, на расстоянии 2-3 см от нижнего края. Отверстие делают тонкой швейной иглой.

Чем больше отверстие сделаете, тем быстрее вытечет вода из бутылки. И наоборот, через маленькую дырку капать жидкость будет гораздо дольше.

Другое отверстие делают ближе к горлышку, лучше с противоположной стороны. Отверстие необходимо для того, чтобы воздух выходил из емкости. Без него вода просто не будет изливаться, а если и будет, то через некоторое время емкость в безвоздушном пространстве сожмется и деформируется.

Затем бутылку закапывают вертикально в почву на глубину 5-10 см. Либо ее можно положить набок непосредственно под само растение.

Второй способ

Способ основан на испарении жидкости, накопления ее на стенках емкости и стекания на землю. В данном случае не требуется делать никаких дырок.

Нужно взять небольшую емкость, налить в нее воды. Выройте небольшую ямку и поставьте туда вертикально емкость с водой. У пластиковой бутыли отрежьте дно и прикройте бутылью первую емкость.

Важное условие: края бутылки должны упираться в землю, чтобы стекающая влага по стенкам попадала непосредственно в почву.

Третий способ

Возьмите 5-6л-литровую бутыль, отрежьте у нее дно. Хотя дно можно совсем и не отрезать, тогда оно будет служить крышкой для защиты от попадания мусора.

У горлышка сделайте тонкие отверстия (швейной иглой), диаметр отверстия – 1-2 мм, если собираетесь поливать томаты. Поливая огурцы, отверстие сделайте чуть больше — 3-4 мм. Отверстия замотайте капроном либо старой тканью, чтобы в воду не попадала грязь, да и вытекание капель немного замедлится. Емкость вертикально закапывается в землю, горлышком вниз.

По мере необходимости воду добавляют через отрезанное дно.

замульчируйте почву

Капельные шланги

Шланги для капельного полива продают в бухтах от 50 до 1000 метров. В них уже встроены точки расхода воды: лабиринты, по которым протекает вода перед тем, как попасть в выпускное отверстие. Эти сочащиеся шланги обеспечивают одинаковое количество воды на всем протяжении линии вне зависимости от рельефа. За счет этого лабиринта расход в любой точке полива практически одинаков.

Различаются они по следующим характеристикам:

• • Жесткость трубки. Капельные шланги — бывают жесткие, бывают мягкие. Мягкие называют лентами, жесткие — шлангами. Жесткие могут эксплуатироваться до 10 сезонов, мягкие — до 3-4. Ленты бывают:
    • Тонкостенными — с толщиной стенки 0,1-0,3 мм. Они прокладываются только по поверхности, срок их службы — 1 сезон.
    • Толстостенные ленты имеют стенку 0,31-0,81 мм, срок службы — до 3-4 сезонов, есть как для наземной, так и для подземной прокладки.

Полив может быть организован при помощи лент или шлангов

• Диаметр. Влияет на производительность и максимальную длину линии. Внутренний диаметр шлангов может быть от 14 до 25 мм, лент от 12 до 22 мм. Среди лент самый распространенный размер — 16 мм.
• Расход воды. Выбирается в зависимости от требуемой интенсивности полива. Шланги могут выдавать 0,6-8,0 л/час, тонкостенные ленты — 0,25-2,9 л/час, толстостенные ленты 2,0-8,0 л/час. Эта характеристика расхода через каждую капельницу.
• Расстояние между капельницами. Может быть от 10 до 100 см. Его выбирают в зависимости от необходимого количества воды и от того, насколько часто посажены растения.
• Капельницы могут быть с одним выходом или двумя. Расход воды при этом остается стабильным. Меняется только глубина и площадь, по которой распространяется вода. При одном выходе площадь получается меньше, больше глубина, при двух выходах площадь полива увеличивается, уменьшается глубина.

  Один или два выхода. Выбирают в зависимости от корневой системы растения

• Способ укладки — надземная, подземная, комбинированная.
• Рабочее давление. Меняется в широких пределах в зависимости от производителя: от 0,4 Бар до 1,4 Бар. Выбираете в зависимости от того, самотечная у вас система, используются насосы для подачи воды или подключено все к водопроводу.

Максимальная длинна линии полива определяется так, чтобы неравномерность выхода воды в начале и в конце ленты не превышала 10-15%. Для шлангов она может составлять 1500 метров, для лент — 600 метров. Для частного использования такие величины не востребованы, но знать полезно)).

Уход за системой капельного полива

Успешная работа любых устройств капельного полива зависит от внимания и контроля за работоспособностью каждого ее звена. Наиболее частая причина поломки — засор одной из частей цепи. Также следует следить за качеством и объемом подаваемой воды. Переливать растения опасно, так как они могут загнить, а грунт подвергнется размытию.

На проверку и отладку капельного орошения потребуется заложить определенное количество времени. Нужно рассчитать, с каким напором следует подавать воду, чтобы не повреждать растения и не перегружать систему.

Регулярно стоит прогонять воду в обратную сторону, чтобы избавиться от большей части загрязнений. Также периодически нужно разбирать ее, чтобы прочистить от водорослей и других источников засоров.

Жесткую воду с большим количеством солей и примесей обязательно нужно раскислять раствором азотной кислоты, иначе система капельного полива очень быстро придет в негодность.

Наладить систему автоматического капельного полива сада не так уж сложно. А огромное количество освободившегося времени быстро окупит все временные и денежные затраты.

Преимущества капельного полива

Сделать подобную систему своими руками не составит особого труда. Популярность капельного полива можно легко объяснить, выделив его основные преимущества, среди которых:

1. Экономичность. Этот способ полива, в отличие от прочих, позволяет снизить в несколько раз расход воды.
2. При таком поливе сорная трава остается без полива. Ведь влага поступает непосредственно под корень растения, овощной, фруктовой или же декоративной культуры.
3. Автономность. Благодаря такой системе растения можно оставить на неделю без присмотра. Капельный полив будет осуществляться без дополнительной помощи. Главное, чтобы в системе была вода.
4. При капельном поливе почва не затвердевает и не трескается. Ведь влага попадает исключительно под корень растительной культуры.
5. Влага не попадает на наземную часть растений. Это позволяет исключить риск возникновения ожогов на листве, а также развития гнили и грибковых заболеваний.
6. Вода не стекает под ноги при поливе.

При желании можно сделать капельный полив из пластиковых бутылок своими руками. Это прекрасная альтернатива более дорогим системам. Изготавливается все очень быстро и просто. Достаточно иметь в запасе необходимо количество расходного материала и всего несколько часов свободного времени.

Особенности использования капельных трубок с наружными капельницами

Капельная трубка изготавливается из ПНД, является жесткой и прочной. Она выпускается без отверстий и предназначена для самостоятельного монтажа наружных капельниц. Толщина стенки изделия составляет 0,9-1,2 мм. Материал проявляет устойчивость к воздействию УФ-лучей. Капельная трубка способна выдержать давление до 6 бар.

Капельные трубки — жесткие и прочные, могут выдерживать давление до 6 бар.

Наружные капельницы используются при организации на даче капельного полива индивидуально для каждого растения. Чтобы обеспечить нормальную работу системы, необходимо иметь высокое давление в сети. Данные устройства могут подключаться через тонкие шланги или присоединяться непосредственно к капельной трубе.

Существует несколько разновидностей наружных капельниц. Компенсированные применяются для равномерного орошения при очень длинной капельной ленте, а также на участках с уклоном. Работают исключительно от напорной системы. Менее склонны к загрязнению мелким мусором. Некомпенсированные устройства употребляются при небольшой длине капельной трубы и на ровных участках. Данный вариант применяется для самотечных систем из емкости. Они могут функционировать при низком давлении в сети. Существуют еще капельницы-колышки, которые используются для точечного полива. Изделие устанавливается в прикорневой зоне насаждения.

На заметку! Для капельного полива помидоров, огурцов, баклажанов и перцев целесообразно применять именно капельные трубки с наружными капельницами.

Достоинством таких труб является то, что можно самостоятельно выбрать шаг установки и регулировать объем выпускаемой воды. К недостаткам относятся высокая стоимость изделия (в сравнении с капельными лентами), трудоемкий и длительный процесс очистки капельниц.

Капельные трубки обычно используют для полива помидор, огурцов, перцев и других овощей.

Достоинства и недостатки капельного полива

Система капельного полива – это сеть водопроводов с малым напором подачи воды. В качестве источника могут выступать природный водоем, централизованное или автономное водоснабжение, герметичный резервуар. Конечными точками является корневая система растений.

Преимущества устройства капельного полива:

• оптимальный расход водных и энергетических ресурсов, что особенно актуально для засушливых регионов и удаленных участков;
• увлажнение грунта осуществляется локализовано в области насаждений (сорной траве меньше “достается” влаги);
• через систему допустима подача растворов с питательными смесями (в таком виде удобрения лучше и полноценнее усваиваются растениями);
• на полив огорода и большого участка требуются минимальные трудозатраты;
• жидкость подается равномерно, ее поток и напор можно контролировать;
• поверхностный слой земли практически не уплотняется, что позволяет дольше сохранять “дышащие” свойства почвы;
• при таком способе полива корневая система насаждений лучше развивается, растения в целом быстрее растут и плодоносят.

Недостатков у капельного полива заметно меньше

Но о них важно знать и помнить, чтобы система исправно служила весь сезон

Решением проблемы является установка фильтрующих элементов для очистки воды (уровень выбирается с учетом примесей в жидкости и размеров выходных отверстий в шлангах).

Сетчатый фильтр для капельного полива

Либо можно подключить систему продувки или промывки. Не требуются такие меры только когда источником выступает централизованное/автономное водоснабжение.

Другой недостаток касается открытых контуров. Шланги и ленты нередко подвергаются “нападкам” со стороны птиц или грызунов. Полноценно защитить их от вредителей фактически невозможно.

Кроме прочего, все элементы капельного полива имеют ограниченный срок службы

То есть для системы требуется техническое обслуживание, важно постоянно следить за ее исправностью на всем протяжении

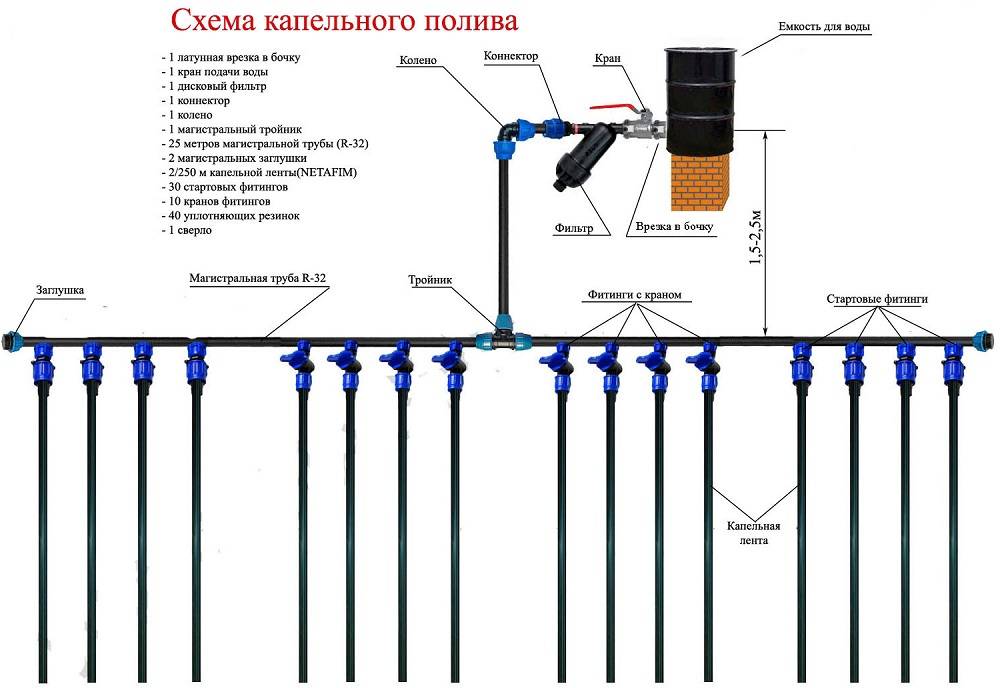

Сборка системы. основные этапы работы

Сделать капельный полив в теплице своими руками не составит большого труда:

1Для монтажа системы понадобится 100-200-литровая бочка, которую поднимают на высоту около 1-2 метров. При наличии крышки в ней готовятся отверстия для поступления воздуха. Если крышки нет, емкость лучше накрыть марлей.

2Для вставки шланга у самого дна бочки готовится отверстие с установленным в нем краном-наконечником.

3Каждую из трубок или шлангов укладывают с небольшим наклоном в 5 см на каждый метр длины. Их закрепляют на небольших колышках, воткнутых в грунт.

4Слишком длинные трубопроводы тянуть не стоит – для них понадобятся очень большие емкости. Гораздо выгоднее и удобнее использовать несколько независимых друг от друга систем.

5Трубы ПВХ режут ножовкой, труборезом или торцовочной пилой. Для получения плотных стыков угол среза должен быть точным и равняться 90 градусов. Поэтому трубы лучше зажимать в тиски.

6В шлангах или пластиковых магистральных трубах необходимо проделать небольшие 2-миллиметровые отверстия. В простой системе капельного полива в теплице своими руками капельницы можно заменить кусками обычной проволоки, по которой будут спускаться капли воды и подаваться к растению.

7Проделать отверстия в шланге можно шилом или гвоздем, удерживаемым плоскогубцами. В трубах ПВХ их удобней делать сверлом по дереву небольшого диаметра.

8При использовании трубопровода в виде готовых лент их аккуратно раскладывают по участку. Тянуть и тащить их волоком во избежание повреждений строго запрещено.

9Обратите внимание на пометки на ленте в виде окрашенных линий. На этой стороне располагаются оросители

Укладывать систему необходимо цветными линиями вверх.

10Далее с помощью хомута закрепляется основной магистральный шланг. В его выходное (изливное) отверстие вставляется заглушка в виде деревянной пробки.

11При присоединений кранов, фитингов (тройников и переходников) для идеальной герметизации стыков понадобится фум-лента или пакля.

12Перед вставкой заглушки систему необходимо промыть от пластиковой стружки, которая попадает в трубы при высверливании.

13Последний этап – проверка системы. После запуска воды необходимо проследить, чтобы вода поступила к каждой, в том числе и последней на грядке капельнице. Почва возле них должна увлажняться равномерно

Набор для капельного полива АкваДуся

• 1 Набор для капельного полива АкваДуся
  • 1.1 Виды Аква-Дуси и их особенности
  • 1.2 Отзывы
• 2 Набор «Водомерка»
• 3 Система полива Гардена (Gardena)
• 4 Набор для капельного полива «Росинка»
• 5 Капельный полив «Жук»
• 6 Системы Угличского завода Турбофлекс (Tuboflex)
• 7 Набор для капельного полива КПК 24 и КПК 24К

Этот комплект для автоматизированного или ручного капельного орошения может быть с автоматикой или без, вода подается из емкости, поднятой на некоторую высоту. Блок управления, если он есть, работает от батареек. Первоначально он предназначался для полива растений с теплицах, потому рассчитан на орошение двух грядок. Так как тепличный комплект для орошения имеет небольшие размеры, есть набор для увеличения длины линий полива.

Основное отличие системы АкваДуся — организация подачи воды из бочки: используются стартерный и реверсный насосы. Принцип работы такой. Насосы укладываются на дно бочки с водой, снаружи закрепляется блок автоматики, шланг перебрасывается через край емкости и дальше разводится по грядкам. К шлангу прилагаются капельницы карандашного типа, через которые полается вода к корням растений.

Набор для капельного полива АкваДуся идеален для использования в небольших теплицах, работает и с грядками на открытом гурнте

При подаче команды на включение подающий насос включается на одну минуту, обеспечивая перелив воды через край и разведение ее по шлангам, после чего отключается. Далее вода поступает самотеком.

Отработав положенный промежуток времени (при наличии автоматики время контролируется таймером) реверсный насос включается, засасывает порцию воздуха, перекрывая подачу воды и тоже отключается. Система остается в режиме ожидания до следующего включения. Такой алгоритм работы позволяет экономить заряд батарей: одного комплекта хватает на весь сезон.

Виды Аква-Дуси и их особенности

Есть две уже снятых с производства модели «АкваДуся 50+» полуавтомат и автомат. Сегодня их в продаже нет, есть только комплектующие. Такая забота производителя о своих клиентах радует. Им на замену пришел целый ряд новинок, которые усовершенствуются каждый год.

Так есть Аква-Дуся Старт (Stat) в варианте 2014 и 2015. Вариант 2015 года отличается тем, что насос конструктивно стал другим: его стартер водонепроницаемый, а ротор — гидрооткрытый. При необходимости его можно разобрать и прочистить. В остальном системы схожи. Они позволяют задать время полива: 60, 80 или 120 минут, включаться подача воды будет раз в сутки, в то время, когда вы ее первый раз запустили. Эта система примечательна тем, что поднимать емкость можно всего на 10-40 см. Это самая небольшая высота, которую легко обеспечить, подложив несколько кирпичей под дно.

Система для автоматизации полива растений

Есть комплект АкваДуся ЖКИ. Кроме того, что дисплей тут на жидких кристаллах, увеличено количество режимов: появилась возможность менять частоту полива. Подача воды может включаться через 6, 12, 24 часа или через два и три дня. Более гибко выбирается длительность полива: от 10 минут до 2 часов с шагом изменения интервала в 10 минут. Еще новинка: добавлена кнопка ручного старта полива. Если стоит жара, и ваша теплица или огород нуждаются в дополнительной порции воды, просто нажимаете кнопку и полив начинается. Следующий пойдет по установленному графику.

Для тех, кому не нужна автоматика, есть «АкваДуся +60». Она предназначена для орошения 60 растений, но может с комплектом расширения подавать воду к 100 кустам. Бочка должна быть установлена на высоте не менее 1 метра. Старт и остановка полива происходят в ручном режиме (поворачиваете кран). Это бюджетный вариант капельной системы без автоматики подходит для тех, кто имеет возможность самостоятельно контролировать периодичность и продолжительность полива.

Это Аква Дуся кран — очень компактная система для капельного полива от водопровода

Для полива не из бочки, а от водопроводного крана, есть система капельного полива АкваДуся Water Tap (кран) (из бочки тоже можно, но ее придется поднять на высоту 3 метра). Система работает при наличии давления не менее 0,3 атм. Длительность подачи воды можно выставить 1, 3, 5, 10, 15, 20, 30, 60, 90, 120 минут. Включаться он может через 1, 2, 3, 4, 6, 8, 12, 24, 48, 72 часа. Все управление сосредоточено в небольшом блоке, который является одновременно и клапаном, открывающим подачу воды. Работает все от двух батареек на 1,5 вольта.

Источник влаги под землей

Главная цель любого полива — напитать корневую систему растения водой. Очень удобно, когда источник живительной влаги расположен в непосредственной близости от корней, то есть закопан на определенную глубину.

Для обустройства капельного полива берут бутылку (1,5 л), оставшуюся после минеральной или газированной воды, и проделывают в пластике отверстия.

Бутылку можно расположить двумя способами: вверх горлышком и вниз. Рассмотрим эти два варианта по отдельности.

Емкость закапывают в грунт горлышком вниз

Берут пустую бутылку и шилом или толстой иглой в горлышке проделывают 2—4 отверстия диаметром 1 мм. Чем больше дырок, тем быстрее будет поступать вода.

Внутрь бутылки надо поместить кусочек хлопчатобумажного или капронового материала. Это необходимо, чтобы обеспечить фильтрацию воды и защиту отверстий от засорения мелким мусором, который может случайно попасть в емкость. Донышко бутылки отрезают, но не до конца, чтобы получилась своеобразная крышка. Она предохраняет влагу от быстрого испарения, а приподняв крышку, будет легко добавить воды.

Бутыль закапывают на 2/3 высоты вблизи растения, отступив 5 см в сторону от стебля. Необходимо, чтобы отверстия располагались на той стенке, которая смотрит в сторону корней, иначе вода не достигнет желаемой цели и будет питать не растения, а дорожку между ними. Если одну бутылку закапывают между двумя растениями, то отверстия надо проделывать со всех сторон, по кругу.

Бутылка расположена горлышком вверх

Этот способ организации полива с помощью пластиковых бутылок мало чем отличается от предыдущего. Единственное отличие в том, что отверстия для выхода воды проделывают в нижней части бутыли, отступив 2,5 см от дна, и емкость закапывают горлышком вверх на глубину 15—20 см.

При таком расположении бутыли для добавления воды придется пользоваться лейкой или воронкой, так как входное отверстие довольно узкое. Зато жидкость в емкости лучше защищена от попадания всякого мелкого мусора – значит, необходимость использования фильтрующего материала отпадает. Кроме того, из емкости с наглухо закрученной крышкой не смогут пить животные и птицы, и вся вода достанется растению.

В том случае, когда необходимо продлить время полива, можно использовать 5-литровую пластиковую емкость. В одной стенке бутыли проделывают несколько отверстий, а в другой, расположенной напротив, вырезают небольшую крышечку. Емкость закапывают горизонтально, отверстиями вниз и крышкой вверх. Через верхнее окошко подливают воду.

Способы изготовления системы

Для выбора вида системы полива стоит изучить потребности поливаемого растения, необходимый ему объем и интенсивность увлажнения, а также характер распределения воды. Исходя из этих особенностей сформировались самые ходовые варианты бутылочного полива.

Метод довольно прост и состоит из нескольких пошаговых действий. Для начала стоит определиться какие конкретно культуры необходимо поливать, а также их количество. Для полива одного растения будет достаточно бутылки объемом до двух литров. Если подразумевается поливать кустики томатов, подойдет вариант с закопанной между двумя кустами пластиковой тарой объемом до пяти литров. В стенках тары, отступая расстояние в два сантиметра от дна, проделываются отверстия. Глубина закапывания определяется исходя их возраста и размеров культуры.

Скорость поступления влаги в грунт можно регулировать путем затягивания и отпускания крышки.

Такой способ подразумевает чуть больше трудозатрат. Для расположения пластиковой тары потребуется предварительно собрать опорную конструкцию. Реализовать это можно с помощью обычной п-образной конструкций из брусьев или металла. Бутылка подвешивается к перекладине посредством крючка или карабина. Оптимальная высота подвеса — около полуметра. Дно бутылок отрезается, чтобы можно было залить воду. Отверстия проделываются в крышке, либо в верхней части бутылки.

Наиболее подходящее решение для растений, корневая система которых значительно заглублена. Вода при таком способе будет поступать целенаправленно к корням. У бутылки выбранного диаметра отрезается дно, чтобы получить емкость для залива воды. В крышке проделывается около трех отверстий, размер которых выбирается исходя из размера самой крышки. Затем готовая конструкция помещается в заранее подготовленную лунку вблизи растения.

Наиболее простое решение, которое является тандемом самостоятельного труда и готового элемента. Насадка представляет собой конусообразную пластиковую деталь с отверстиями, которая прикручивается к горлышку бутылки. Далее емкость прикапывается в землю, как и в способе с бутылкой донышком вниз. Чаще всего в магазинах для садоводов можно найти насадки на бутылки объемом два литра. Насадка на пятилитровую емкость не является особо распространенной, найти ее будет несколько сложнее.

Решение с готовой насадкой выручит не только в огороде. С его помощью можно организовать капельный полив из пластиковых бутылок своими руками для комнатных цветов.

Начинаем капать

Начнем с систем точечного капельного полива из дозирующих емкостей без сетей подачи воды, как самых простых и дешевых. На больших площадях они недопустимо трудоемки, но на делянке до 2-4 соток это мало сказывается. И не думайте, что придется городить нечто высокотехнологичное: точечное орошение малых площадей открытого грунта в домашних условиях не что иное, как капельный полив из пластиковых бутылок.

Он может производиться 3-мя способами: микродождеванием, поверхностным и глубинным, см. рис. Дозаторами могут быть также канистры и трубы. Но первые – не бросовый и недешевый материал, а емкость вторых при оптимальном заглублении недостаточна для нормы полива большинства растений.

Микродождевание исключает засорение фильер в дозаторе грунтом, но требует стоек для подвеса, затрудняет наполнение болтающихся дозаторов и не позволяет подавать воду точно к корням. Поверхностный полив требует доработки бутылок, что при потребном их количестве в десятки и, возможно, сотни, весьма трудоемко.

Самый простой поверхностный капельный полив может быть организован на основе пластиковых баклаг или бутылок от 1,5 л, установленных в рядах между кустами, см. рис. Фильеры в них делают на высоте 3-5 см от дна, чтобы осадок в воде их не засорял. Такое орошение пригодно для влаго- и светолюбивых культур с достаточно высоко расположенными над грунтом плодами напр. томатов, баклажанов. Серьезный недостаток этой «системы» – обязательно требуется мульчирование рядов; почему – см. выше.

Гораздо лучшие результаты дает глубинный полив из перевернутых и обрезанных бутылок, слева и в центре на след. рис. Мульча уже не нужна, наполнять дозаторы удобнее, а испарение из них создает растениям какой-никакой, но микроклимат. Однако маленькую, на настоящую революцию в бутылочно-капельном орошении произвело появление в продаже насадок в резьбой под бутылочные горлышки с готовыми фильерами, справа на рис.

Технология внутрипочвенного полива

Методы прикорневого полива в теплице рассчитаны на то, чтобы выращивать определенные плодовые культуры, которые требуют особых условий. Это касается растений из оранжерей, которые не переносят слишком высокую влажность, обычно присутствующую в теплицах. При организации такого вида орошения рядом с насаждениями размещаются трубы большого диаметра, через которые и подается влага прямо к корням. В таком случае не происходит бесполезное увлажнение верхнего слоя почвы.

Обустроить такой тип орошения несложно своими руками. С этой целью необходимо иметь:

• поливной шланг;
• соединители для шлангов;
• пластиковая труба порядка 200-250мм в диаметре.

Длина трубы выбирается из количества растений, которым необходимо будет обеспечить полив. Из трубы нарезаются отрезки длиной 0,5м, в которых сверлятся равномерно размещенные отверстия. Через эти отверстия растения и получат воду.

Подготовленные части трубы парами закапываются в почву с двух сторон на расстояние 10-25см от корневой системы растения. После этого в трубах нужно подготовить отверстия и для поливного шланга, который будет подавать во вкопанные части труб воду.
