Методы крепления
В зависимости от условий, в которых будет использоваться лазерный нивелир, рекомендуется правильно выбрать устройство по характеристикам его крепления. Прибор может устанавливаться на пол или любую плоскую поверхность. При этом настройка положения и его контроль осуществляется по параметрам корпуса.
На больших строительных площадках используются лазерные уровни, устанавливаемые на штативе. Такой метод фиксации в одной точке отличается значительной стабильностью. Прибор сложно сдвинуть случайным касанием, вибрацией, действием ветра.
Для работ с металлоконструкциями максимально удобен магнитный лазерный уровень. На его корпусе есть одна или более контактных пластин. Обладая магнитными свойствами, они надежно прикрепляются к стальным поверхностям. Прибор достаточно просто прислонить к металлу.

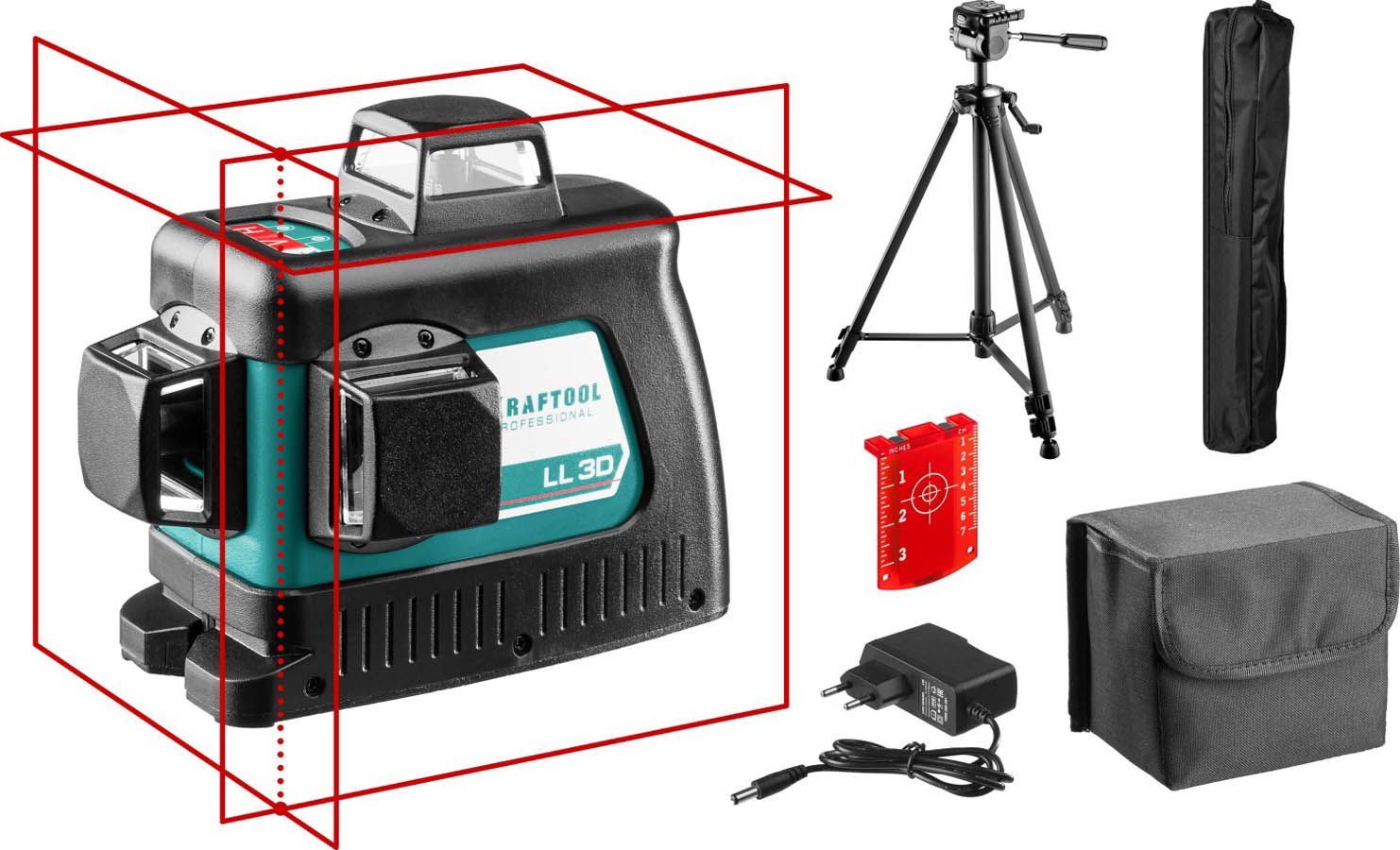

Кроме перечисленного, практически все разновидности исполнений имеют на корпусе места для протягивания ремней. Их можно закрепить на элементах конструкции, поясе или сумке для переноски.
Одним уровнем не обойтись!
Если вы не приобрели расширенную версию, включающую все необходимое для работы с лазерным уровнем, то вам могут потребоваться штатив, специальное крепление, очки, приемник и элементы питания.

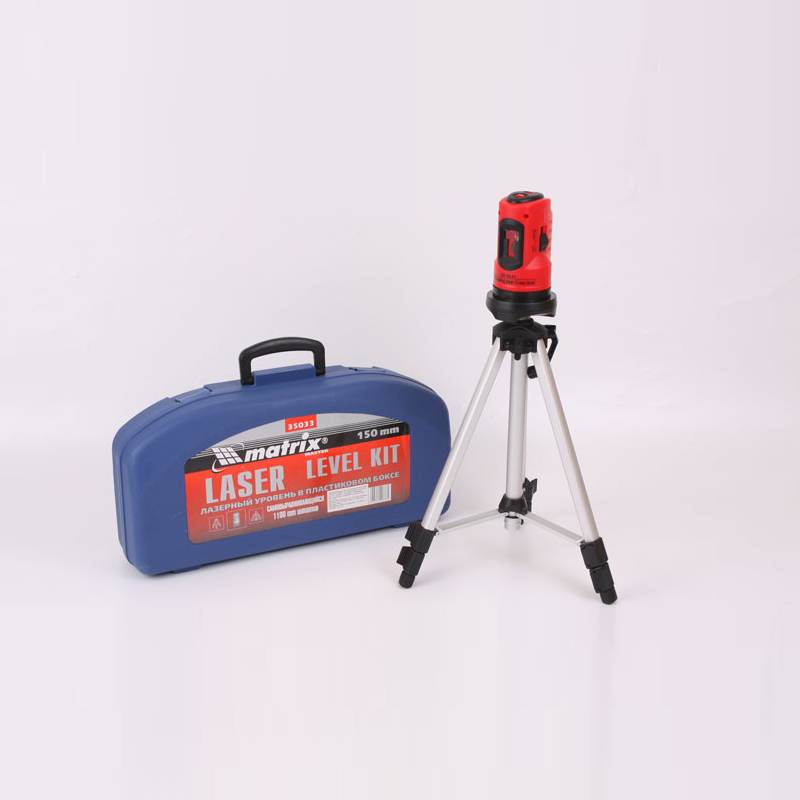

Штатив
Штатив или тренога нужны для более удобной установки построителя. Производители нивелиров обычно снабжают свои устройства резьбовым соединением на 1/4″ или 5/8″. К слову, если вы увлекаетесь фотографией и ранее приобретали для съемки штатив, то его можно также задействовать в работе с разметкой – он обычно имеет стандартный разъем под 1/4″. Стоимость самых дешевых треног стартует с отметки в 1000 руб. Можно подобрать параметры треноги исходя из условий эксплуатации лазерного уровня.
В продаже имеются и специальные разборные штанги с телескопической ступенью, которые устанавливаются враспор между стенами или полом и потолком. Стоят они наш взгляд неоправданно дорого, а их применение не всегда удобно. Смотрите сами на примере из видео ниже.
Держатель
Более доступный вариант крепления представляет собой небольшое приспособление с фиксацией к основанию с помощью клипсы или путем подвешивания на саморезы, гвозди, магнит и т.п. Как правило, имеют универсальные размеры и могут применяться для различных моделей построителей плоскостей. Стоимость таких держателей начинается в районе 500 руб., но нужно учитывать, что для тяжелых ротационных нивелиров они не подходят. На примере следующего видео можно оценить удобство использования крепления.
Очки
Специальные очки с цветными стеклами нужны лишь для того, чтобы лучше видеть разметку в условиях яркого освещения. Сразу предупреждаем, что они не работают как защитное оборудование для ваших глаз. В зависимости от цвета лазера используют изделия с зелеными или красными стеклами. Чаще всего последние, просто потому что лазеры красного цвета являются наиболее распространенными. Рекомендуем купить очки в первую очередь, ведь цена стартует всего лишь с 170 руб., а удобство работы – бесценно.
Приемник
При работе на большой площади, особенно это касается открытых объектов с хорошим освещением, увидеть луч глазом просто невозможно, даже с помощью очков. Выручают высокочувствительные детекторы-отражатели лазерного уровня или приемники. Такие приборы позволяют определить место прохождения разметки и перенести ее на рабочую поверхность, увеличивая тем самым дальность нивелира до 100 и более метров. Попадание луча на детектор сопровождается звуком и/или световой индикацией. Нужно помнить, что каждый приемник подходит сугубо к тем моделям, для которых он адаптирован. Цены на такие устройства стартуют с отметки 3000 руб. и могут достигать стоимости самого построителя.
Чехол
Если вы не собираетесь часто использовать лазерный уровень, то для сохранения прибора можно задействовать коробку, в которую он упакован производителем. В ином случае желательно приобрести чехол или кейс, т.к. точный инструмент чувствителен к внешним воздействиям и защита для него будет вовсе не лишней. Цена первого стартует от 1000 руб., кейс дороже – от 2000 руб
Обращаем ваше внимание, что многие производители выпускают модели девайсов с разной комплектацией. Например, в базовом комплекте – только нивелир, в более продвинутом – уровень и штатив, в полном – все, включая кейс
Аккумулятор
В качестве источников питания могут использоваться элементы АА и ААА, а также фирменные аккумуляторы. Стандартные батарейки удобны и универсальны, их легко заменить новыми. Другое дело – аккумулятор. Он может выйти из строя и исчезнуть из продажи. Поэтому, если у вас есть выбор, делайте ставку на лазерные уровни, питающиеся от стандартных батареек.
Какими бывают лазерные уровни для дома их виды
Рассматриваемые лазерные уровни для дома делятся на три основных вида:

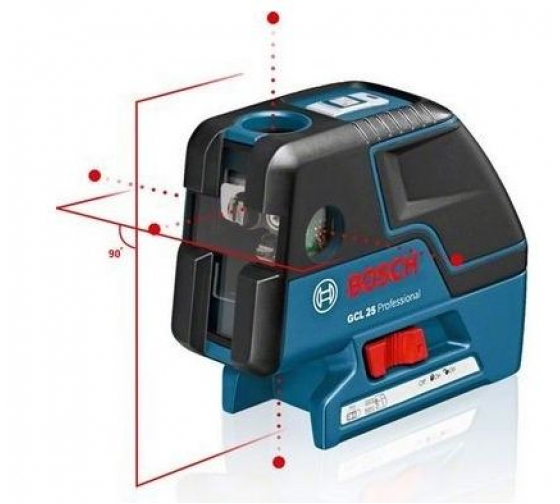

Точечные лазерные уровни обладают простейшей конструкцией, поэтому имеет невысокую стоимость по сравнению с аналогами. В приборе имеется линза и излучатель света в виде светодиода, закрепленного статически. Принцип функционирования такого вида изделия основывается на построении точек, располагающихся на соседней или противоположной поверхности. Чтобы работать с нивелиром точечного типа, нужно установить аппарат на ровную поверхность, после чего спроецировать точки, и отметить их маркером на стене
Линейные лазерные уровни еще называют кросслайнерами. Это один из наиболее популярных построителей плоскостей, так как он способен проецировать не точки, а прямые линии на поверхности. При помощи нивелира можно одновременно проецировать линии на потолок, стены и даже пол, что позволит одновременно выполнять работу нескольким работникам. Построение линии прибором исключает необходимость применения линейки и карандаша. Однако недостатком этого вида изделия невозможность его использования в уличных условиях. Ведь для получения проекции важна четкость и дальность лазера, что обеспечить линейные модели неспособны
- Ротационные — такие лазерные нивелиры еще именуются круговыми, так как светодиод в устройстве проецирует горизонтальные и вертикальные плоскости путем его вращения с большой скоростью. Такие изделия предназначаются для применения на улице, но их можно также использовать и внутри помещений. Вращение лазера для построения горизонтальной проекции осуществляется благодаря встроенному электромотору. Именно поэтому прибор способен проецировать горизонтальную плоскость на все 360 градусов. Так как изделие предназначается для использования на улице, то в нем устанавливается специальный мощный светодиод и группа линз. Дальность действия ротационных нивелиров исчисляется сотнями метров. В среднем значение дальности составляет 300 метров и больше. Вертикальная плоскость в ротационном аппарате отбивается благодаря наличию дополнительных светодиодов
Это интересно! До недавнего времени ротационные приборы способны были проецировать только горизонтальную плоскость, однако недавно они были модернизированы путем оснащения дополнительными светодиодами.
Ответить на вопрос, какой лазерный нивелир выбрать для себя, можно следующим образом:
- Если аппарат нужен для дома, то остановиться можно на моделях точечного типа
- Если планируется проводить отделочные работы внутри помещений, то понадобится линейный нивелир
- Когда деятельность связана с проектированием зданий и фасадов, то обойтись без лазерного ротационного прибора будет невозможно
Если ротационный нивелир может заменить два предыдущих вида изделия, то они не способны выполнить те функции, которые присущи для последнего варианта.
Конструктивные особенности лазерного уровня
Лазерные уровни для дома отличаются внешним видом, однако состоят они все из аналогичных конструктивных элементов:
- Световой излучатель
- Оптическая система
- Корпус изделия
- Основание, посредством которого происходит установка прибора и его выравнивание
- Источник питания
- Различные органы управления, количество которых зависит от стоимости моделей
Рассмотрим каждый конструктивный элемент лазерных уровней более детально.
В роли светового излучателя, называемого лазером, выступает мощный светодиод или группа светодиодов. Именно эти полупроводниковые элементы создают световой поток большой плотности. При этом светодиоды потребляют очень маленькую мощность, что положительно сказывается на продолжительности работы инструмента. В лазерных уровнях или нивелирах применяется два типа светодиодов: красные и зеленые. Красные светодиоды дают длину световой волны в 635 нм, и устанавливаются на большинстве приборов. Зеленые светодиоды имеют меньшую длину волны, которая составляет 532 нм.
Лазерный нивелир в работе на открытой местности
Это интересно! Знаете ли вы, почему рассматриваемый уровень называется лазерным? Ведь в конструкции прибора используются обычные светодиоды? Все дело в том, что диоды совместно с группой линз и призм создают мощный световой поток, соизмеримый с лазером.
Оптическая система в нивелирах применяется для того, чтобы иметь возможность сфокусировать луч и придать ему необходимое направление. В основе оптической системы лежат разные виды призм и линз. Такие системы могут быть ка подвижными, так и неподвижными, а также стационарными. Оптика играет большую роль, так как от ее качества зависит точность самого нивелира.
Корпус изделия представляет собой пластиковую или металлическую конструкцию, в которой располагаются все составляющие элементы прибора. Зачастую для изготовления используют пластмассовые материалы с дополнением в виде демпферных резиновых накладок. Эти накладки снижают вероятность повреждения устройства, если он будет случайно задет строительными материалами.
Основание для разных видов уровней может иметь существенные отличия. Зачастую основание представляет собой треногу или штатив, посредством которой происходит установление прибора в ровном положении. От правильности и ровности установления лазерного уровня зависят его показания. Имеются модели, которые предназначаются для закрепления на ровном основании (например, стол или стул). Кроме того, имеются также модели, оснащенные системой самовыравнивания, которые самостоятельно корректирую отклонения от горизонтали от 3 до 5 градусов.
Источник питания представлен в виде двух вариантов: сменные батарейки или литий-ионный (реже никель-кадмиевый) аккумулятор. Обычными батарейками оснащаются изделия бытового предназначения, а аккумуляторы устанавливают в моделях профессионального назначения. От аккумулятора лазерный уровень способен работать до 10 часов. После разрядки, аккумулятор снова подзаряжается, и продолжается эксплуатация.
Это интересно! Модели, которые бы работали напрямую от сети 220В, не выпускаются, так как их применение нерациональное.
Органы управления нивелиром представляют собой панель, оснащенную определенным количеством кнопок. Простейшие модели имеют несколько кнопок (включения и выключения), а профессиональные изделия оснащаются не только кнопками, но еще регуляторами и индикаторами. В комплекте к дорогим приборам имеются пульты ДУ, позволяющие управлять аппаратом на расстоянии.
Если вы выбираете лазерный уровень для дома, то для таких целей подойдет обычный бытовой прибор. Если же использовать его планируется ежедневно, тогда понадобится профессиональный агрегат.
Лучшие лазерные линейные нивелиры
Линейные лазерные нивелиры создают линии в пространстве, что повышает точность отделочных работ. Мы собрали самые лучшие устройства бытового и профессионального класса.
Модель нивелира | Дальность без приемника / с приемником, м | Точность построения, мм/м | Диапазон нивелирования, ° | Элементы питания | Вес, кг | Рабочая температура, °C | Средняя цена в России, руб. |
ADA instruments 2D Basic Level А00239 | 20 / 40 | 0.3 | 3 | AA / пальчиковая, 3 | 0.25 | -5…+45 | 8 990 |
BOSCH GLL 3-80 | 30 / 120 | 0.2 | 4 | AA / пальчиковая, 4 | 0.82 | -10…+40 | 51 750 |
DeWALT DCE089D1G | 35 / 60 | 0.3 | 4 | Съемный аккумулятор | 0.43 | -10…+50 | 49 400 |

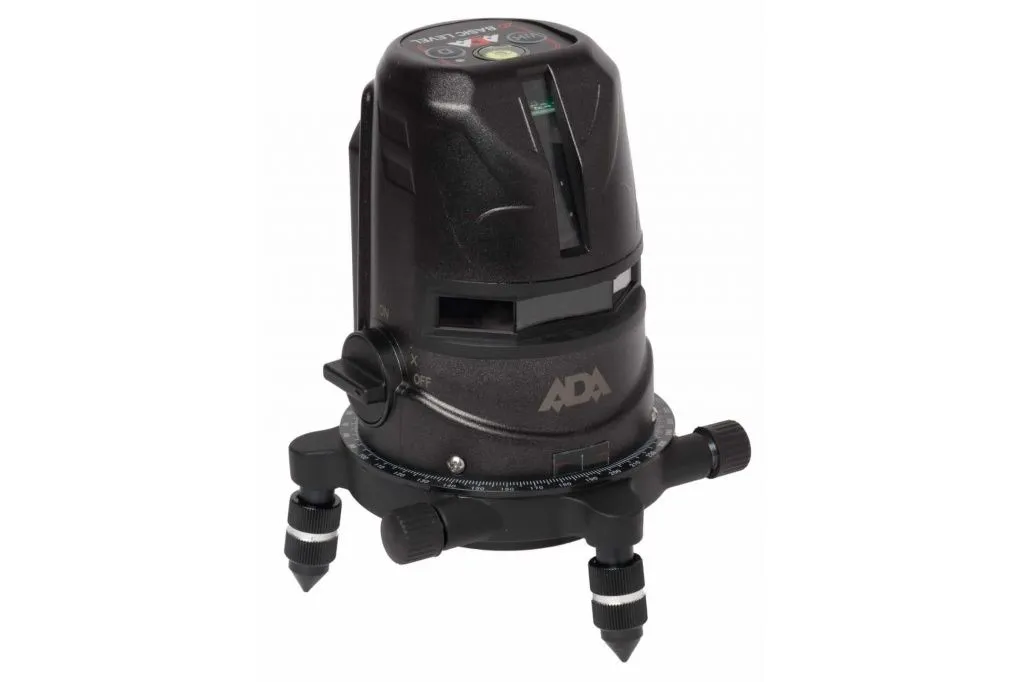

ADA instruments 2D Basic Level А00239
Самовыравнивающийся лазерный уровень хорош поворотным основанием с шагом 15°, пузырьком, индикацией заряда.
Преимущества:
- Хороший лазерный нивелир характерен пузырьковым уровнем, который позволит точно, быстро и без сторонних приспособлений обеспечить первоначальную установку.
- За счет поворотного основания получится точно направить линию по вертикали даже в ограниченном пространстве.
- В основании устройства есть болты. Они помогут выровнять устройство на неровной плоскости.
- Аппарат комплектуется мишенью-уловителем, расширяющей рабочую область.
Недостатки:
Низкая яркость вертикального луча. Отчасти помогают очки, входящие в комплектность модели.

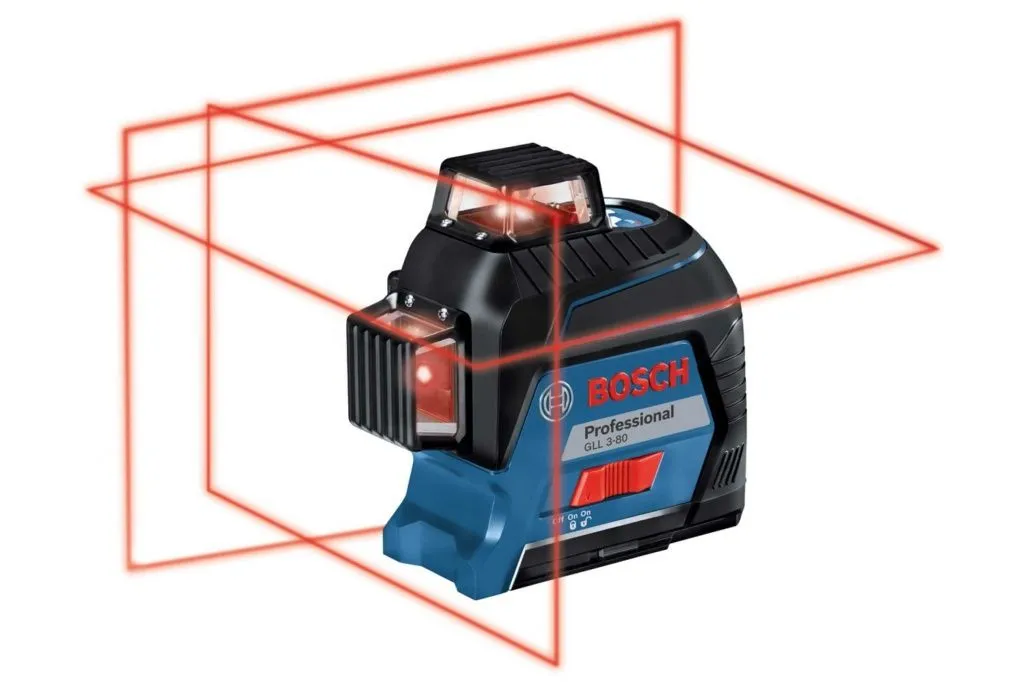

BOSCH GLL 3-80
Лазерный уровень 3D заслуживает место в рейтинге лучших для строительства за счет того, что создает линии на 360°: 1 по горизонтали, 2 по вертикали.
Преимущества:
- Хороший нивелир 3D крайне точный, из-за чего станет удачным выбором для профессионалов ремонта и отделки.
- Делая обзор лазерного уровня, стоит упомянуть качество компонентов и продолжительный срок эксплуатации: за счет прочного обрезиненного корпуса прибор выдерживает механические повреждения.
- Поддержка элементов крепления под 1/4″ и 5/8″.
Недостатки:
- Нивелир достаточно дорогой, из-за чего заинтересует преимущественно профессионалов.
- Толстый, бликующий луч, несколько снижающий удобство.

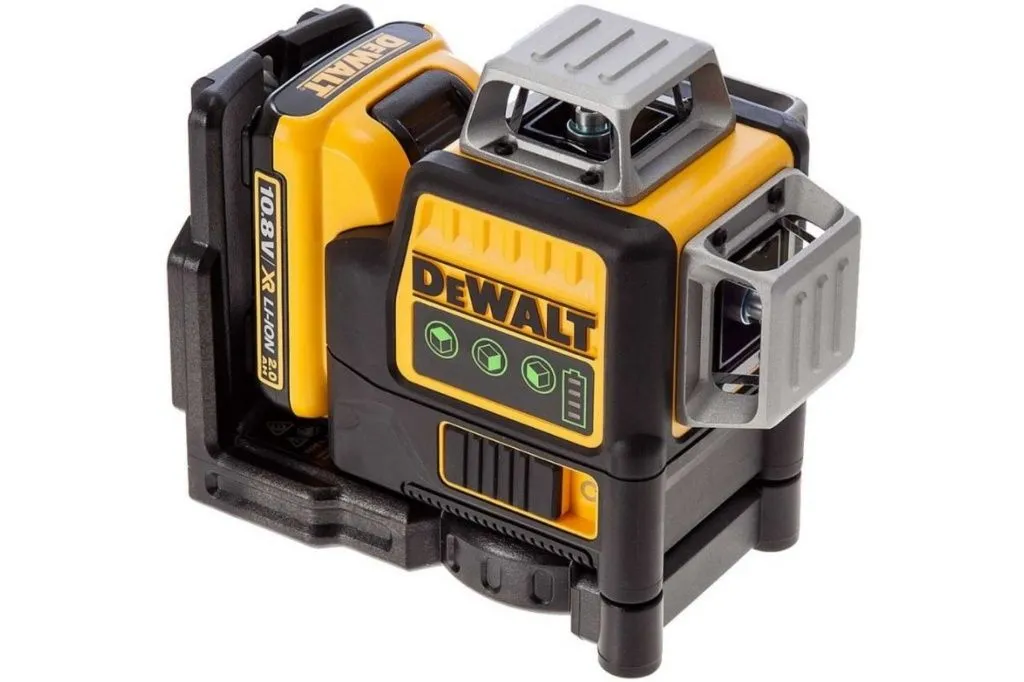

DeWALT DCE089D1G
Хороший инструмент профессионального класса функционирует за счет оригинального съемного аккумулятора с напряжением 10.8 Вольт.
Преимущества:
- Лазерный уровень с лучом зеленого цвета является лучшим выбором, потому как наиболее заметен человеческому глазу. Удачное решение для монтажа в солнечный день.
- Достойная комплектация: прибор поставляется с фирменным аккумулятором, зарядкой, кронштейном для подвесных потолков, кейсом, а также мишенью и очками для зеленого лазера.
- 3D-уровень создает одну горизонталь и две вертикали на 360°.
Недостатки:
Для долгих работ с нивелиром придется докупать оригинальные батареи.
Основные характеристики лазерного дальномера – экономь с умом
Определить подходит ли та или иная модель лазерного уровня помогут минимальные знания основных характеристик:
Дальность. Максимальное расстояние современных устройств варьируется от 10 до 100 и более метров. Для работы внутри небольших помещений и бытового использования чаще выбираются нивелиры с дальностью 10-20 м (так сказать, с запасом). Приборы с большим расстоянием берут в зависимости от потребности.
Цвет луча и класс лазера. Как и лазерные дальномеры , строительные уровни используют 2-й класс лазера (максимально разрешенный для бытового использования). В зависимости от длины волны приборы выдают красные (635-650 нм) или зеленые лучи (535-550 нм). Зеленый, конечно же, лучше улавливается глазом, особенно при ярком освещении. Однако из-за чрезмерного присутствия в окружающей среде зеленого цвета и большей стоимости самого прибора, мастера чаще покупают лазерные уровни с красным лучом. Количество лучей. Самым распространенным вариантом являются приборы с двумя лучами – вертикальным и горизонтальным. Идеальный вариант для бытового использования, но также используется и для ремонтно-строительных работ. Существуют также лазерные уровни с тремя плоскостями. Они больше подходят для профессионалов и стоят гораздо дороже. Диапазон нивелирования. Говоря о типах приборов, мы уже упоминали значения 180° и 360°. Развертка луча и есть диапазон нивелирования. При максимальных значениях прибор стоит дороже, что стоит учитывать при выборе лучшего лазерного уровня. Как правило, параметр подбирается по необходимости (варианты характеристик для определенных работ мы рассмотрим далее ). Точность. Чем выше точность, тем лучше, но не стоит стремиться к профессиональным вариантам, если прибор нужен лишь для квартирного ремонта. Точность профессиональных приборов – 0,05-0,3 мм на метр, полупрофессиональных – 0,3-0,5 мм на метр, бытовых 0,5-1 мм на метр. Чем выше точность, тем дороже выйдет сам лазерный нивелир. Тип питания
Количество времени работы критично важно для любых задач. Будет ли прибор работать 8 часов или заряда хватит на 100 и более часов – зависит от конструкции
Чем дольше понадобится разметка, тем больше должен быть запас заряда
Также обратите внимание на то, что в некоторых уровнях установлен аккумулятор, в то время как в других батарейки. Что выгоднее? Для периодических работ – прекрасно подойдут батарейки, для постоянного использования приборы с аккумуляторами
На мощные лазерные уровни аккумуляторы устанавливаются по умолчанию. Класс защиты. Как и многие другие характеристики, класс защиты стоит выбирать в зависимости от потребностей. Для бытовых и большинства профессиональных вариантов IP54 (защита от влаги и пыли) вполне достаточно. Более серьезную защиту стоит брать в случае рабочей необходимости.
Рабочий диапазон температур. Работаете только в квартире или в теплое время года – практически любой из существующих лазерных уровней вам подойдет. Если же предстоят работы при температуре ниже нуля, ни в коем случае нельзя упускать из вида этот важный параметр прибора.
Как вы уже поняли, большинство характеристик подбираются исходя из предполагаемых работ. Выбирая оптимальные значения можно подобрать лазерный уровень по минимальной цене и максимально эффективно использовать его при выполнении различных задач.
Какие характеристики важны?
По традиции сведем все самые важные параметры в одну небольшую табличку и попробуем описать каждый из них.
Характеристики и возможности лазерных уровней
Критерий сравнения
Разновидности
Примечание
Температурный диапазон
от -10 до +40 °С и от 5 до 40 °С
Модели с более узким диапазоном рабочих температур предназначены для работы при положительной температуре. Если же помещение неотапливаемое или объект находится на открытом воздухе, то зимой стоит использовать уровни с более широким диапазоном, захватывающим отрицательные температуры. Последние приборы конструктивно сложнее, поэтому и дороже.
Дальность
от 2 до 50 м (без приемника) и до 50-200 м (с приемником)
Для работы в помещениях вполне достаточно оборудования первого типа. Оно дешевле и расходует меньше энергии батареи, чем нивелиры, бьющие на 50 м и далее (с приемником лучей). Последние используются сугубо в профессиональной деятельности на больших объектах, например, при строительстве дома и заливке больших площадей.
Точность*
отклонение от 0,1 мм/м и больше
Самые высокоточные приборы (0,1-0,2 мм/м) применяются в сфере строительства при работе на больших расстояниях, где отклонение в несколько миллиметров может стать катастрофичным. Для отделки подходит техника с точностью от 0,3 мм/м до 0,8 мм/м.
Количество и направление лучей
от одного и больше, вертикаль/горизонталь
Самое распространенное решение – два луча, образующих перекрестие. Чем больше лучей, тем удобнее разметка
Важно, чтобы производителем была предусмотрена функция работы каждого из лазеров по отдельности.
Тип крепления
1/4″, 5/8″
Определяет резьбу крепления к штативу или держателю. Есть модели с двумя типами крепления
В большинстве случаев можно использовать переходники.
Цвет луча
Красный, зеленый
Приборы с красным лазером являются наиболее распространенным решением, однако зеленые проекции лучше видны, особенно заметна разница при хорошем освещении. При этом такие устройства дороже, требуют больше электропитания и могут работать только при положительной температуре.
Функциональность
Самовыравнивание
По умолчанию в обычных моделях перед работой необходимо выровнять устройство по встроенному в него пузырьковому уровню. Функция самовыравнивания или самонивелирования позволяет контролировать ход этого выравнивания с помощью автоматики. Приборы с такой функцией при отклонении от правильного положения более чем на 3-4 градуса подают звуковой сигнал или заставляют лазерный луч мигать. До этих значений он сам выходит на горизонт.
Самоотключение
Для экономии заряда батареи нивелир отключается спустя какое-то время.
+дальномер
Позволяет не только проводить разметку, но и использовать лазерный луч для измерения длины.
* У любого измерительного оборудования есть предел точности измерения (погрешность). Проверить точность очень просто: достаточно установить прибор на расстоянии 1 м от стены, сделать отметку на линии, потом отодвинуть уровень еще на метр и сделать еще одну. Расстояние между первой и второй отметками не должно превышать паспортного значения.
В наш рейтинг вошли наиболее популярные устройства известных производителей измерительной техники. Здесь нашлось место и простым недорогим приборам, и высокоточным изделиям для профессионального применения. Все цены указаны исключительно для сравнения.
Лучшие самовыравнивающиеся лазерные уровни
ADA instruments CUBE MINI Basic Edition
Лазерный нивелир ADA instruments CUBE MINI Basic Edition относится к числу приборов для частного использования, но отличается приличной точностью и практичным для работы и хранения исполнением в виде компактного куба.
С его помощью можно выстроить одну горизонтальную и одну вертикальную линии длиной до 10 метров, что делает его удобным для работы в небольших помещениях.
Любой человек, выполняющий самостоятельно ремонтные, отделочные или строительные работы дома или на загородном участке, оценит преимущества использования лазерного нивелира.
Характеристики:
- предельная дальность измерения (без использования приемника) — 20 м;
- точность измерения — 0.2 мм/м;
- длительность работы нивелира — 20 ч.
Достоинства:
- удобство использования;
- качество сборки;
- функциональность.
Недостатки:
не выявлены пользователями.
INSTRUMAX ELEMENT 2D SET со штативом
Лазерный нивелир INSTRUMAX ELEMENT 2D SET со штативом подходит для осуществления строительных и монтажных работ на открытых пространствах и в помещении.
Он предназначен для точного горизонтального и вертикального выравнивания поверхностей посредством создания двух перпендикулярных лазерных лучей.
Дальность действия лучей у данной модели составляет 10 метров, а применение приемника предоставляет возможность увеличить ее до 50 метров.
Характеристики:
- предельная дальность измерения (без использования приемника) — 10 м;
- предельная дальность измерения (с использованием приемника) — 50 м;
- точность измерения — 0.2 мм/м;
- штатив в комплекте (0.6 м).
Достоинства:
- качество сборки;
- функциональность;
- комплектация.
Недостатки:
низкий штатив.
BOSCH UniversalLevel 2 Set (0603663801) со штативом
Лазерный нивелир BOSCH UniversalLevel 2 Set (0603663801) со штативом — измерительный прибор, проецирующий вертикальные и горизонтальные перекрестные лазерные лучи с автовыравниванием для получения абсолютно прямой линии.
Нивелир позволяет разместить объекты на одинаковом расстоянии, например, сделать наметку для развешивания настенных фоторамок.
Нивелир можно использовать в пределах 10 м, благодаря ярким лазерным лучам.
Характеристики:
- предельная дальность измерения (без использования приемника) — 10 м;
- точность измерения — 0.5 мм/м;
- штатив в комплекте (1.1 м);
- длительность работы нивелира — 5 ч.
Достоинства:
- комплектация;
- качество сборки;
- функциональность.
Недостатки:
не отмечены покупателями.
BOSCH GLL 3-80 Professional
Лазерный нивелир BOSCH GLL 3-80 Professional — компактное оборудование с одной горизонтальной и двумя вертикальными линиями.
Длительность работы инструмента составляет 18 часов в 1-лучевом режиме.
Нивелир быстро и с легкостью справляется с построением вертикальных и горизонтальных линий с точностью ±0.2 мм/м и диапазоном самонивелирования ± 4°.
Компактные габариты и небольшой вес способствуют удобной транспортировке и хранению.
Характеристики:
- предельная дальность измерения (без использования приемника) — 30 м;
- предельная дальность измерения (с использованием приемника) — 120 м;
- точность измерения — 0.2 мм/м;
- автовыключение;
- длительность работы нивелира — 4 ч.
Достоинства:
- удобство использования;
- функциональность;
- качество сборки.
Недостатки:
комплектация.
РЕСАНТА ЛУ-3П
Лазерный нивелир РЕСАНТА ЛУ-3П позволяет существенно повысить эффективность строительных, ремонтных, монтажных или отделочных работ.
Прибор обеспечит построение вертикальных и горизонтальных плоскостей. Для питания используются 3 элемента питания AA, роль которых могут играть как батарейки, так и аккумуляторы.
Нивелир может устанавливаться на пол, на стол или на штатив.
Несмотря на значительные размеры, прибор отличается небольшой массой. В комплектацию включены батарейки, защитные очки и кейс.
Характеристики:
- предельная дальность измерения (без использования приемника) — 40 м;
- точность измерения — 0.2 мм/м;
- угол самовыравнивания — 4 °.
Достоинства:
- комплектация;
- функциональность;
- качество сборки.
Недостатки:
не обнаружены пользователями.
