Повышаем напряжение в электросети: практические советы

Другие способы повышения напряжения

Для того, чтобы увеличить низкое напряжение, существует много разных способов, которыми пользуются многие жильцы квартир и загородных домов.

  1. Применение автотрансформаторов. Их устройство дает возможность увеличить напряжение на 50 вольт. Они применяются чаще всего в электрических сетях с низким напряжением, в деревне, где напряжение падает часто, и считается обычным явлением. Используя автотрансформатор можно также и уменьшать напряжение. При их выборе следует учитывать мощность, в противном случае они будут сильно нагреваться.
  2. Низкое напряжение можно привести в норму путем использования умножителя, который является особым устройством, собранным из конденсаторов и диодов. Такие умножители используются для питания кинескопов, увеличивая напряжение до 27 тысяч вольт.
  3. С помощью электродвижущей силы. Если в источнике энергии можно настраивать ЭДС специальным регулятором, то можно увеличить значение ЭДС этого источника. Повышение напряжения произойдет на столько, на сколько повысится ЭДС.
  4. Низкое напряжение можно повысить, изменяя сопротивление. Зависимость напряжения от сопротивления, следующая: во сколько уменьшится сопротивление, во столько и увеличится напряжение.
  5. Если нельзя повысить напряжение одним из этих способов, то можно использовать их совместно. Например, для увеличения напряжения в цепи в 12 раз, нужно повысить ЭДС источника в два раза, снизить длину проводов в два раза, и повысить площадь их сечения в три раза.

Что делать, если низкое напряжение в электрической сети.

В быту и на производстве широко используются электрические и электронные приборы различного назначения. Необходимое условие их функционирования — подключение к электрической сети или иному источнику электрической энергии. Из соображений упрощения создания и последующей эксплуатации сети или источника целесообразно, чтобы выходное напряжение имело определенное значение. Например 220 В бытовой сети переменного тока и 12 В автомобильной сети постоянного тока.

На практике применяются сети как постоянного, так и переменного тока. Например, бытовая 220-вольтовая сеть функционирует на переменном токе, а бортовая автомобильная сеть использует постоянный ток. В зависимости от разновидности сети повышение напряжения до нужного значения решается в них по-разному.

При обращении к современной микроэлектронной элементной базе реализующие эти функции устройства при солидной выходной мощности обладают очень хорошими массогабаритными показателями. Для иллюстрации этого положения на рисунке 1 показан пример платы со снятым корпусом повышающего преобразователя постоянного тока.

Рис. 1. Повышающий преобразователь постоянного тока бестрансформаторного типа

В этой статье мы рассмотрим, как повысить напряжение постоянного и переменного тока и как это делать правильно.

Перебой электропитания

  • Повреждение (разрыв) электросети
  • Отказ электрооборудования
  • Срабатывание защиты
  • Полное отсутствие напряжения в сети в течение некоторого времени (от миллисекунд до нескольких суток при крупной аварии)
  • Даже кратковременный перебой электропитания приводит к перезагрузке компьютерного оборудования с потерей несохраненных данных, рестарту электродвигателя или компрессора. При этом не исключается их повреждение.
  • Перебои особенно опасны в промышленности, медицине и в области ЦОД: в промышленности есть множество безостановочных процессов, в медицине перебои могут нарушить ход операции, а в случае ЦОД – это простой бизнеса компании.

Меры предупреждения и подавления:

  • Наиболее надежный способ решения проблем с перебоем напряжения – применение ИБП, одной из составляющих которых являются аккумуляторные батареи. В случае перебоя питание нагрузки мгновенно производится именно от них (длительность переключения – менее полупериода, т.е. менее 10мс).
  • Проблему продолжительных перебоев решить за счет аккумуляторных батарей практически невозможно из-за больших габаритов и дороговизны такого решения. Поэтому, для критически важных процессов применяются источники гарантированного электроснабжения. Наиболее распространенные из них – дизель-генераторные установки (ДГУ).

Как повысить напряжение в сети

Часто в деревнях и на дачах говорят о плохом напряжении в электросети. Это связанно не только с их плохим техническим состоянием, но и с покупкой разнообразной бытовой техникой, которой требуется электричество, которого часто не хватает.

В то же время местные электросети не спешат менять оборудование на современное, а значит, на более совершенное которое с достоинством выдержит повышенные нагрузки.

Участник дачного форума «Дом и Дача» Terristor как-то столкнулся с проблемой – стиральная машина перестала работать. То есть барабан с трудом крутился, да и насос не мог поднять воду из скважины.

На 1-ом Рисунке обычная работа понижающего трансформатора. На 2-ом уже переделанный трансформатор готовый к работе на повышение напряжения.

Он замерил напряжение, и прибор показал всего 180 вольт, а этого напряжения не хватает для работы многих бытовых электроприборов.

Но нет, худа без добра. Как-то раз он читал журнал «Радио» и на глаза ему попалась статья о том, как при помощи обычного понижающего трансформатора сделать повышающий.

А фокус состоял в том, что если взять понижающий трансформатор, который из 220 вольт делает 40, поковыряться в нём, то после небольших изменений можно получить на выходе не понижение, а повышения напряжения на 40 вольт от напряжения в сети.

Случайно у Terristor был такой трансформатор. И обладая небольшими познаниями в радиотехнике, он через 15 минут его переделал и сделал пробный пуск.

Перед испытанием напряжение было 192 вольта, а после, как и намечалось, напряжение увеличилось на 40 вольт. Это оказалось отличным решением в сложившейся ситуации и несмотря на нехватку напряжения электроприборы работали безотказно.

Выводы

Плюсы этой систем:

Простота при сборке. Например, при мощности вторичной обмотки трансформатора 100 вольт, можно не опасаясь подключить насос мощностью 500 Вт. Реальная дешевизна прибора.

Напряжение, выдаваемое прибором, автоматически не регулируется и если вдруг напряжение в сети стабилизировалось, и стало 220 вольт то на выходе у вас будет 260 вольт, многовато, но не опасно, если вовремя заметить.

Сам Terristor всю зиму пользовался этим трансформатором. За это время он ни разу не проверял напряжение и ни один электроприбор не испортился.

На случай если напряжение в вашем районе часто меняется можно использовать специальную розетку которая отключает электроприборы которые к ней подключаются если напряжение повысилось сверх нормы. Формулы для расчётов

Нужен трансформатор с первичной обмоткой на 220 вольт. Вторичная обмотка — на необходимое «недостающее напряжение». На вторичной обмотке максимальный ток даже у маломощных понижающих трансформаторов достаточен.

Расчёт можно сделать по нескольким формулам.

По рис. 1

можно вычислить ток вторичной обмотки где Iн – номинальный ток нагрузки А; Pн – номинальная мощность нагрузки (по паспорту трансформатора) Вт; Uн — номинальное напряжение питания нагрузки.

Зная, какое напряжение нужно добавить, определяется требуемая мощность трансформатора по рис. 2

где P – мощность трансформатора в Вт., I2 – номинальный ток вторичной обмотки А, U2 — напряжение вторичной обмотки, В. Затем нужно взять трансформатор с подходящими данными – по мощности и выходному напряжению.

И в завершении нужно подсчитать результат по формуле на рис. 3. где Ктр — коэффициент трансформации; U1 — номинальное напряжение первичной обмотки (220), В.

В последней формуле можно видеть, что напряжение на нагрузке можно как увеличить, так и уменьшить. Чтобы правильно фазировать трансформатор, достаточно поменять местами выводы одной из обмоток.

Трансформатор лучше установить в коридоре или в подвале, потому что установка шумит, а уже оттуда сделать проводку до нужных электроприборов.

Размещено участником форума «Дом и Дача» Terristor Редактор: Адамов Роман

Подписывайтесь на наш Telegram каналЭксклюзивные посты каждую неделю

Принцип работы стабилизатора

Действие этого прибора основывается на изменении числа витков трансформатора, при помощи тиристоров, реле или щеток. Защитная схема от пониженного напряжения очень простая. При нормальной величине напряжения, указанного в руководстве к прибору, стабилизатор может сгладить перепады, выдавая на выходе 220 вольт с допуском не более 8%. При снижении напряжения за допустимые границы, стабилизатор отключает питание, и выдает звуковой и световой сигнал.

Необходимо выяснить, как работает алгоритм действия стабилизатора при низком напряжении. При значительном падении напряжения менее 150 вольт напряжение на выходе может достигать 130% от значения питающей величины. При уменьшении U на выходе стабилизатора до 180 вольт он обесточивает сеть, делая напряжение равным нулю.

При увеличении наибольшего напряжения сети более 260 вольт устройство может поддерживать выходную величину около 90% от значения питания. При увеличении напряжения до 255 вольт, нагрузка также отключается от электрической сети.

Восстановление характеристик напряжения питания дает возможность возобновить подключение питания на нагрузку, однако происходит это при условии, позволяющем предотвратить вредное для потребителя внезапное изменение питания.

Также, стабилизатор обладает определенной заданной эксплуатационной температурой (до 120 градусов). Если этот параметр отклоняется более, чем на 10 градусов, то питание также может отключиться. Когда температура понизится, то допустимой величины (около 85 градусов), то питание автоматически восстановится. Многие регуляторы напряжения сети имеют автоматические системы, производящие аварийное выключение питания, если напряжение превысило допустимую величину тока. Это достигается путем применения регулятора для подсоединения нагрузки, больше разрешенной величины.

Отсюда можно сделать вывод, что увеличить напряжение в сети не настолько трудно, необходимо лишь вникнуть в эту проблему более глубоко.

Повышение переменного напряжения

Разновидности трансформаторов

Наиболее простой способ увеличения переменного напряжения – установка между выходом сети и питаемой нагрузкой повышающего трансформатора. Применяемые на практике устройства делятся на две основные разновидности. Первая — классические трансформаторы, вторая — автотрансформаторы. Схемы этих устройств приведены на рисунке 2.

Рис. 2. Схемы трансформатора и автотрансформатора

Классический трансформатор содержит две обмотки: первичную или входную с числом витков W1, а также вторичную или выходную с числом витков W2. Для трансформатора действует правило Uвыхода = K×Uвхода, где K = W2/W1 – коэффициент трансформации. Таким образом, в повышающем трансформаторе количество витков вторичной обмотки превышает таковое у первичной.

Повышающий авторансформатор содержит единственную обмотку с W2 витками. Сеть подключается на часть W1 ее витков. Повышение U происходит за счет того, что магнитное поле, создаваемое при протекании тока через входную часть общей обмотки, наводит ток уже во всей обмотке W2. Расчетная формула автотрансформатора аналогична обычному: Uвыхода = K×Uвхода, где K = W2/W1 – коэффициент трансформации.

Особенности трансформаторов

Эффективность функционирования трансформаторов наращивают применением сердечника из электротехнической стали. Этот компонент

  • увеличивает КПД устройства за счет уменьшения рассеяния магнитного поля в окружающем пространстве;
  • выполняет функцию несущей силовой основы для обмоток.

Неизбежные потери на вихревые тока уменьшают тем, что сердечник представляет собой наборный пакет из тонких профилированных изолированных пластин.

При прочих равных условиях целесообразно использовать трансформатор. Это связано с тем, что не пропускает постоянный ток, т.е. обеспечивает гальваническую развязку сети от приемника, позволяя добиться большей электробезопасности.

Особенность трансформатора — его обратимый характер, т.е. в зависимости от ситуации он может одинаково успешно выполнять функции повышающего и понижающего устройства. Единственное серьезное ограничение — необходимость соблюдения штатных режимов работы первичной и вторичной обмоток.

В отличие от компьютерных розеток, называемых RJ45, в различных странах при устройстве бытовых сетей электроснабжения устанавливают различные типа розеток. Известны, например, розетки, немецкого, французского, английского и иных стандартов или стилей. Поэтому на трансформатор малой мощности целесообразно возложить функции адаптера, который за счет разных типов вилок и гнезд обеспечивает механическое согласование сети и нагрузки. Пример такого устройства изображен на рисунке 3.

Рис. 3. Пример обратимого маломощного трансформатора с возможностью согласования типов розеток

Лабораторные автотрансформаторы ЛАТР

Сильная сторона автотрансформатора – простота регулирования выходного напряжения простым перемещением токосъемного контакта по обмотке. Устройства, допускающие выполнение этой опции, известны как лабораторные автотрансформаторы ЛАТР. Отличаются характерным внешним видом за счет наличия регулятора напряжения и вольтметра для его контроля, рисунок 4.

ЛАТР востребованы не только в лабораториях. Они массово применяются в гаражах, на садовых участках и других местах, где из-за перегрузки и износа линии напряжение в розетке оказывается ниже минимально допустимого.

При колебаниях сетевого напряжения вместо обычного ЛАТР целесообразно использовать стабилизатор, куда он входит в виде одного из блоков.

Рис. 4. Внешний вид одного из вариантов ЛАТР

Скачки напряжения в электросети: что делать?

Если в квартире часто происходят скачки напряжения, то сначала узнайте, на чьём балансе находятся ваши сети. Если на балансе МКД, то обращайтесь в Управляющую компанию, если в СНТ — то к председателю садового общества.

Одновременно с этим сообщите о проблеме в энергоснабжающую организацию. Электросети внутри МКД находятся на балансе Управляющей компании, а за внешние сети отвечают энергетики.

Далее соберите подписи тех жильцов, у которых также бывают скачки напряжения. Напишите жалобу и отнесите её в УК, а также в РЭС, в отдел по работе с физлицами. Сейчас во многих городах при ресурсоснабжающих компаниях открыты центры обслуживания потребителей. Если в вашем городе такой центр существует, позвоните туда (телефоны и адреса можно посмотреть на сайтах компаний, например, Ленэнерго, Мосэнерго, Алтайэнерго).

Если вопрос никак не решается, то подайте жалобу на сайт Россетей, указав, что местные компании игнорируют проблему. Чтобы вопрос решался оперативнее, можно написать, что в доме проживают маленькие дети или ветеран войны, труда, инвалид, и такие скачки напряжения угрожают их жизни и здоровью.

А теперь представьте такую ситуацию: после колебания напряжения в сети не включается телевизор, холодильник, микроволновка и пр. Что делать, если сгорела техника от перепада или скачка напряжения? Опять же, в первую очередь обращайтесь в УК: звоните, оставляйте заявку. Не реагируют? Тогда зафиксируйте причинённый ущерб на бумаге и обратитесь в суд.

Действует ли гарантия на технику, испорченную вследствие скачка напряжения? Нет, данный случай не является гарантийным, так как по закону эти поломки являются следствием пользования техникой с нарушением правил пользования (превышение напряжения в 220W).

Однако судебная практика насчитывает тысячи дел, решённых в пользу потребителя, понёсшего убытки. Возмещение взыскивается с поставщика электроэнергии.

А теперь краткий алгоритм действий для тех потребителей, которые понесли убытки и из-за скачков напряжения в сети:

  1. Зафиксируйте дату и точное время перепада напряжения.
  2. Сдайте в ремонтную мастерскую вышедший из строя прибор; попросите мастера составить акт и указать причину поломки.
  3. Оплатите услугу по ремонту, сохраните платёжный документ.
  4. Составьте претензию, подробно описав в ней все обстоятельства случившегося. Приложите копию акта из сервисной мастерской. Потребуйте возместить сумму понесённых расходов по ремонту.
  5. Направьте претензию поставщику электроэнергии; копию претензии с подписью сотрудника о принятии и печатью организации оставьте у себя.
  6. Если по истечении 14 дней не последует никакой реакции, направьте исковое заявление в суд о возмещении ущерба в соответствии с п. 1 ст.13 вышеупомянутого закона.

В подавляющем большинстве случаев суд принимает сторону истца по таких спорам. Если не сможете составить претензию, исковое заявление, являться в суд самостоятельно, наймите юриста. Все расходы будут взысканы с ответчика.

Общие организационные вопросы: что обсуждать с поставщиком электроэнергии

Приступать к обсуждению возникших проблем следует только после того, как окончательно стало ясно, что у владельца здания все выполнено надежно и его вины нет.

Это же должны подтвердить соседи, у которых не решены аналогичные вопросы. Действовать лучше сообща. Обращаться следует в различные инстанции власти с письменными заявлениями, но начать необходимо с поставщика. Он в первую очередь должен обеспечить качество подводимой электроэнергии.

Однако, как показано выше, этот процесс, скорее всего, растянется на длительный срок. Владельцу дома до его решения придется принимать самостоятельные меры.

Перепады напряжения – неизбежность?

Наши жилые дома запитываются по трехфазной системе. К дому подходит четыре провода: три фазовых и один нулевой. Если замерить напряжение между любым фазовым и нулевым проводами, то всегда будет 220 В, если между двумя фазовыми проводами – всегда получим 380 В. В связи с тем, что состояние щитовых оставляет желать лучшего, когда нулевой провод отходит, остается то напряжение, которое есть между двумя фазами, то есть 380 В.

Обрыв нуля в трехфазной сети часто вводит в заблуждение: провод обрывается, а напряжение не исчезает, а наоборот, увеличивается. Это и есть причиной резких перепадов напряжения, точнее, скачков высокого напряжения, которые приводят к порче элекроприборов, электропроводки, а также риску пожара. Можно ли от этого защититься?

Существует ряд вариантов защиты от высокого напряжения и несколько причин, из которых мы рассмотрели только одну. Идеальным решением было бы обновить всю энергосистему не только в квартире, но и во всем доме. Однако в многоквартирных домах это проблематично, кроме того, помимо обрыва нулевого проводника, существуют и другие причины резкого скачка напряжения вверх:

  • Удар молнии в линию электропередачи.
  • Разрыв проводов от падения на линию электропередач дерева.
  • Ошибки в настройке общего электрощитка.
  • Одновременное включение или отключение большого количества электроприборов.

Не от каждого случая можно защититься превентивными мерами, поэтому применяют специальные устройства, которые реагируют на скачок и своевременно предотвращают тот вред, который может быть нанесен в результате скачка.

Цепи постоянного тока

Всем известно, что на постоянном токе трансформаторы не работают, тогда как в таких случаях повысить напряжение? В большинстве случаев постоянку повышают с помощью дросселя, полевого или биполярного транзистора и ШИМ-контроллера. Другими словами, это называется бестрансформаторный преобразователь напряжения. Если эти три основных элемента соединить как показано на рисунке ниже и на базу транзистора подавать ШИМ сигнал, то его выходное напряжение повысится в Ku раз.

Ku=1/(1-D)

Также рассмотрим типовые ситуации.

Допустим вы хотите сделать подсветку клавиатуры с помощью небольшого отрезка светодиодной ленты. Для этого вполне хватит мощности зарядного от смартфона (5-15 Вт), но проблема в том, что его выходное напряжение составляет 5 Вольт, а распространенные типы светодиодных лент работают от 12 В.

Тогда как повысить напряжение на зарядном устройстве? Проще всего повысить с помощью такого устройства как «dc-dc boost converter» или «импульсный повышающий преобразователь постоянного напряжения».

Такие устройства позволяют повысить напряжение с 5 до 12 Вольт, и продаются как с фиксированной величиной, так и регулируемые, что позволит в большинстве случаев поднять с 12 до 24 и даже до 36 Вольт. Но учтите, что выходной ток ограничен самым слабым элементом цепи, в обсуждаемой ситуации – током на зарядном устройстве.

При использовании указанной платы выходной ток будет меньше входного во столько раз, во сколько поднялось напряжение на выходе, без учета КПД преобразователя (он в районе 80-95%).

Подобные устройства строят на базе микросхем MT3608, LM2577, XL6009. С их помощью можно сделать устройство для проверки реле регулятора не на генераторе автомобиля, а на рабочем столе, регулируя значения с 12 до 14 Вольт. Ниже вы видите видео-тест такого устройства.

Интересно! Любители самоделок часто задают вопрос «как повысить напряжение с 3,7 В до 5 В, чтобы сделать Power bank на литиевых аккумуляторах своими руками?». Ответ прост – использовать плату-преобразователь FP6291.

На подобных платах с помощью шелкографии указано назначение контактных площадок для подключения, поэтому схема вам не понадобится.

Также часто возникающая ситуация — необходимость подключить к автомобильному аккумулятору 220В прибор, а бывает что за городом очень нужно получить 220В. Если бензинового генератора у вас нет – используйте автомобильный аккумулятор и инвертор, чтобы повысить напряжение с 12 до 220 Вольт. Модель мощностью в 1 кВт можно купить за 35 долларов – это недорогой и проверенный способ подключить 220В дрель, болгарку, котёл или холодильник к 12В аккумулятору.

Если вы водитель грузовика, вам не подойдёт именно указанный выше инвертор, из-за того, что в вашей бортовой сети скорее всего 24 Вольта

Если вам нужно поднять напряжение с 24В до 220В – то обратите на это внимание при покупке инвертора

Хотя стоит отметить, что есть универсальные преобразователи, которые могут работать и от 12, и от 24 вольт.

В случаях, когда нужно получить высокое напряжение, например, поднять с 220 до 1000В, можно использовать специальный умножитель. Его типовая схема изображена ниже. Он состоит из диодов и конденсаторов. Вы получите на выходе постоянный ток, учтите это. Это удвоитель Латура-Делона-Гренашера:

А так выглядит схема несимметричного умножителя (Кокрофта-Уолтона).

С его помощью вы можете повысить напряжение в нужное число раз. Это устройство строится каскадами, от числа которых зависит сколько вольт на выходе вы получите. В следующем видео описан принцип работы умножителя.

Кроме этих схем существует еще множество других, ниже изображены схемы учетвертителя, 6- и 8-кратных умножителей, которые используются для повышения напряжения:

Наверняка вы не знаете:

—> Принцип работы

Часто люди сталкиваются с такой проблемой, как в сети понижается напряжение, и уже не работают бытовые электрические приборы. Несведущие люди впадают в панику и звонят в разные инстанции, чтобы вызвать специалиста. Но чтобы приборы нормально работали, нужно знать, как самостоятельно это сделать.

Как все-таки быть при нестабильном напряжении?

Бывает и так, что напряжение в сети резко колеблется – то меньше нормы, то больше. Это признак запущенного местного электрохозяйства: тронутых коррозией распределительных проводов в сочетании с плохим нулем на подстанции. Законные меры воздействия на энергетиков оставим юристам; данная же статья техническая, и нам нужно знать, как держать напряжение в норме.

Старый добрый стабилизатор напряжения для дачи вполне подойдет. Возможно, еще от дедушкина черно-белого телевизора, если хранился в подходящих условиях. Только нужно учесть, что наиболее употребительные феррорезонансные стабилизаторы могут давать очень короткие, в несколько миллисекунд, выбросы напряжения, а они могут повредить компьютерную технику, современный телевизор и вообще все, где используются импульсные блоки питания.

Поэтому после такого стабилизатора желательно включить описанный выше автотрансформатор, но с добавкой не 24, а 6-12 В. Напряжение в розетке будет в пределах нормы, а обмотки с большой индуктивностью на массивном железе автотрансформатора паразитные импульсы погасят.

В продаже на интернет-аукционах и с рук можно встретить старые промышленные магнитнокомпенсационные стабилизаторы, и вроде бы подходящей мощности: 1-10 кВт. Но ныне применение таких устройств запрещено. Они хорошо держат напряжение, но дают большую реактивную составляющую потребляемой мощности, очень вредную для управляемых электроникой энергосистем.

Энергетики, вооруженные ныне компьютерным мониторингом, засекают «реактивку» мгновенно, вычисляют источник абсолютно точно, а штрафные санкции (весьма внушительные) применяют охотно и без промедления.

В частном домовладении достаточно обеспеченного владельца радикальное средство стабилизации напряжения в домовой сети – электронный преобразователь напряжения с собственным накопителем энергии. По принципу действия это тот же компьютерный «бесперебойник» (UPS), но на мощность 3-10 кВт.

Стоят такие устройства весьма и весьма недешево (3-20 тыс. долл. США), но обеспечивают идеальное качество напряжения в сети и электропитание потребителей при ее пропадании. В отличие от компьютерных UPS, они, как правило, имеют интерфейс связи со снабженным собственной электроникой аварийным дизель-генератором, так что «движок» запускается не сразу при пропадании сети, а спустя некоторое время, или когда аккумулятор бесперебойника начинает садиться.

В заключение – важный момент. Человек, поверхностно знакомый с электротехникой, может «сообразить»: ага, компьютерный киловаттный UPS, стало быть, сможет держать утюг почаса-час, а телевизор или люстру – чуть ли не сутки, а стоит несколько сотен долларов. Поставлю-ка я такой на даче!

Неверно. Компьютерные UPS рассчитаны на кратковременное эпизодическое использование, потому и стоят в десятки раз дешевле ИБП общего назначения. При непрерывном использовании достаточно дорогостоящий прибор очень быстро окончательно выйдет из строя.

Виды и классификация

В зависимости от технических свойств и сферы применения, трансформаторы подразделяются достаточно разнообразно. Основными параметрами классификации трансформаторов являются:

  • количество фаз;
  • число обмоток;
  • класс точности – колебания максимально возможных значений погрешностей;
  • способ охлаждения;
  • тип размешения.

Если работа трансформатора направлена на регулировку электрического тока, то аппарат так и называется – трансформатор тока. В случае, когда устройство призвано регулировать напряжение, это будет трансформатор напряжения.

На направление перемен величины напряжения влияет такой показатель, как соотношение количества обмоток прибора:

  • первичной, принимающей напряжение;
  • вторичной, передающей изменённое значение напряжения электрического тока.

В случае, когда трансформатор имеет во вторичной обмотке большее число витков, чем в первичной, он относится к повышающим, при меньшем количестве — к понижающим.

На мощность трансформатора влияет сечение проводов обмоток, а на вес и размер – тип сердечника и материалов изготовления проводов. По исполнению трансформаторы делятся на однофазные и трёхфазные.

Самым лёгким и малогабаритным считается автотрансформатор, обеспеченный всего одной обмоткой. Также автотрансформаторы являются наиболее бюджетным вариантом и часто используются в приборах автоматического управления, а также применяются в высоковольтных электрических сетях. Единственным недостатком такого трансформатора является отсутствие гальванической развязки.

При подаче и приёме электричества на линии электропередач и обратно используются силовые трансформаторы, в электроприборах сетевые. Также существуют лабораторные, измерительные, импульсные и другие виды трансформаторов.

Стабилизатор напряжения

Это наиболее приемлемый метод. Стабилизатор может быть с ручным или автоматическим управлением. Стабилизатор с системой автоматики самостоятельно удерживает необходимую мощность, а ручной приходится настраивать своими руками. Раньше такие приборы были во многих домах, так как электричество в сети имело большие перепады, да и в настоящее время подача электроэнергии часто изменяется. Когда люди на работе, то напряжение нормальное, а вечером, когда все дома, и работают многие устройства, то напряжение может давать сбои.

В таких случаях стабилизатор выполняет две задачи – во-первых, он увеличивает неожиданно уменьшившееся напряжение, позволяя приборам непрерывно функционировать, а во-вторых, он создает безопасность, и предотвращает появление замыканий из-за перепадов питания. Стабилизатор является необходимым устройством, но достаточно дорогостоящим, поэтому если у вас нет в доме старого стабилизатора, то лучше его не приобретать, а воспользоваться другим методом.

Чаще всего стабилизатор постоянно находится в подключенном состоянии, защищая устройства. Многие из них имеют световую индикацию, указывающую на уровень напряжения и режима работы.

Повышение постоянного напряжения

Общий принцип увеличения постоянного напряжения в произвольное число раз

Трансформаторный способ увеличения напряжения не может применяться в сетях постоянного тока. Поэтому при необходимости решения этой задачи используют более сложные устройства, в основу функционирования которых положена следующая схема: постоянный входной ток используется для питания генератора, с выхода которого снимают переменный сигнал. Переменное напряжение увеличивают тем или иным образом, после чего выпрямляют и сглаживают для получения более высокого постоянного.

Структурная схема такого преобразователя показана на рисунке 5.

Рисунок 5. Обобщенная структурная схема повышающего преобразователя

Отдельные разновидности схем отличаются между собой:

  • формой сигнала, снимаемого с выхода генератора (синусоидальное или близкое к нему, пилообразное, импульсное и т.д.);
  • принципом увеличения генерируемого напряжения (трансформатор, умножитель);
  • типом выпрямления и сглаживания напряжения перед подачей его на выход устройства.

В продаже доступны микроэлектронная элементная база, которая позволяет собирать преобразователи данной разновидности при наличии даже начальных навыков радиомонтажника.

Умножители

Умножители применяют в тех случаях, когда из переменного входного напряжения нужно получить постоянное, которое в кратное количество раз превышает входное.

Существует большое количество схем умножителей. Одна из них показана на рисунке 6.

Рис. 6. Принципиальная схема умножителя

Коэффициент умножения можно нарастить увеличением количества каскадов.

Рис. 7. Еще пример: умножитель в 6 и 8 раз

Рис. 8. Учетверитель напряжения

Общее для таких схем:

  • мостовой принцип реализации для увеличения общего КПД устройства;
  • использование конденсаторов для накапливания заряда;
  • применение диодов как элемента выпрямления.

Увеличение электрической мощности в нежилом помещении

Обычно в коммерческой недвижимости функционируют устройства, расходующие много электричества:

  • холодильные установки в производственных цехах;
  • кондиционеры в офисах;
  • морозильные камеры в торговой сети.

Из-за этого собственники коммерческих объектов вынуждены заниматься вопросами повышения разрешенной нагрузки, чтобы исключить перебои в электроснабжении объекта.

Как увеличить мощность электроэнергии в нежилом помещении?

Процесс состоит их 4-х этапов:

Шаг 1. Вначале подается заявка в электросетевую организацию, составленная по стандартному образцу. К ней прикладываются:

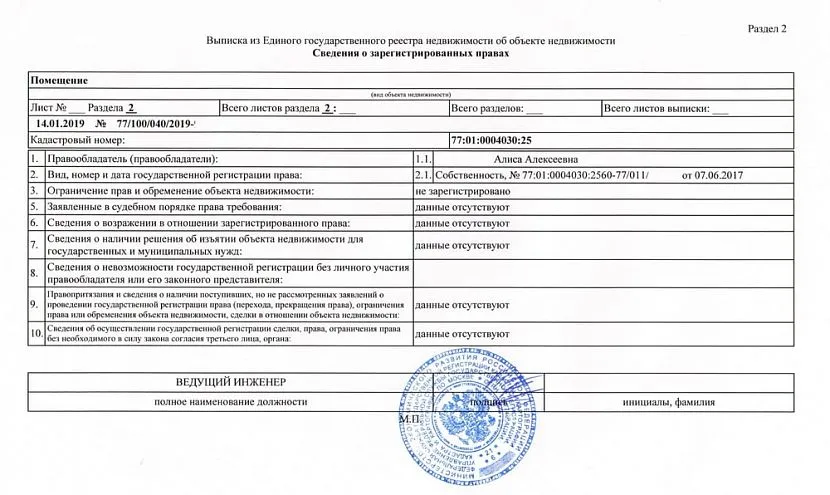

скан договора аренды или свидетельство на собственность объекта (сведения из ЕГРН);


Образец выписки ЕГРН на объект недвижимостиИсточник prodom365.ru

  • выписки из реестра ИФНС по ЮЛ или ИП;
  • скан Устава организации;
  • дубликат приказа о назначении директора предприятия;
  • доверенность на представителя собственника.

Шаг 2. Получение технических условий и договора на подключение.

В ТУ указывается перечень электромонтажных работ, обязательных к выполнению заявителем, а также электросетевой организацией.

Шаг 3. Проведение предусмотренных «Электросетями» мероприятий.

Заявитель за счет собственных средств выполняет электромонтажные работы внутри помещения. Оставшиеся процедуры проводит сетевая компания. После окончания требуемых работ проходят выездные проверки представителей электросетей. При отсутствии нарушений, выдаются акты.

Шаг.4 Все проведенные изменения схемы питания вносятся в действующий договор.

В месячный срок по окончании работ и при наличии 3-х актов, заявитель вносит в договор с энергоснабжающей организацией сведения о повышении разрешенной мощности.

Причины пониженного напряжения с сети

  1. Аварии в сетях электроснабжения. Не всегда аварийные ситуации приводят к полному отключению потребителей, случаются и такие, когда напряжение на участках сети понижается ниже допустимых пределов.
  2. Перегрузки сети. Происходят в районах по соседству с промышленными объектами. В спальных районах перегрузки возникают в жаркие дни из-за массового использования устройств кондиционирования и вентиляции и в холодные – из-за подключения обогревателей.
  3. Нарушение контактов в электрощитах. Увеличение сопротивления в месте контакта приводит к нагреву, что еще больше увеличивает его сопротивление. И так – до полного обрыва.
  4. Использование мощных электроприемников в сетях, не рассчитанных для их работы. Сварочный аппарат, работающий у соседей, вызывает понижение напряжения, так как сечение проводов сети не рассчитано на потребляемый им ток.
  5. Не соответствие электропроводки существующей нагрузке. В старом жилом фонде проводка не рассчитана на подключение такого количества современных бытовых проборов, используемых теперь повсеместно.
  6. Проектные ошибки. Например, при подключении коллективных автостоянок в целях экономии сечение кабелей занижают. При подключении мощных потребителей увеличенное сопротивление кабельной линии гасит часть напряжения и до абонента доходит его пониженное значение.
Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
