Монтаж электрических теплых полов: кабельных и пленочных инфракрасных

Укладка сетки нагревательного мата

Начинать монтаж сетки необходимо с места вывода кабеля к коробке термостата. Рулон раскручиваете и раскладываете по поверхности. При этом необходимо обойти зоны ранее размеченные маркерной лентой.

При монтаже можно ходить по теплому полу (по проводам), если у вас обувь с мягкой подошвой. Некоторые, таким образом даже придавливают сетку к основанию стяжки, но перебарщивать с этим не стоит.

При раскручивании рулона, желательно спрятать концевой отрезок кабеля во внутрь, чтобы при укладке он не перекручивался и не задевал посторонние предметы.

В том месте, где необходимо произвести поворот нагревательного элемента, разрезают секцию.

Достаточно освободить его из сетки. Хвост, который получится при повороте приклеиваете к полу алюминиевым скотчем. Он помимо крепежа, помогает еще и распределить тепло на этом участке поверхности.

Если у вас секционно-резистивный мат, где есть независимые секции, подключенные от кабеля питания проходящего по краям, то при поворотах разрешается разрезать один из крайних проводов.

Но только не греющий элемент! Не вздумайте резать его.

После укладки необходимо соединить эти разрезанные жилы. Для этого вам понадобится медный монтажный провод ПуГВ сечением 1,5мм2.

Отмеряете необходимую длину и зачищаете концы. После чего, продеваете сквозь них термоусадку. Жилу ПуГВ и крайнюю жилу питания мата соединяете между собой прессуемой гильзой ГСИ.

Гильзу подбираете согласно сечению проводов.

Далее, сдвигаете термоусадку на место опрессовки и нагреваете ее, надежно изолируя данное место.

После чего, то же самое проделываете со вторым концом.

Таким образом соединяются одножильные провода питания на матах с независимыми секциями.

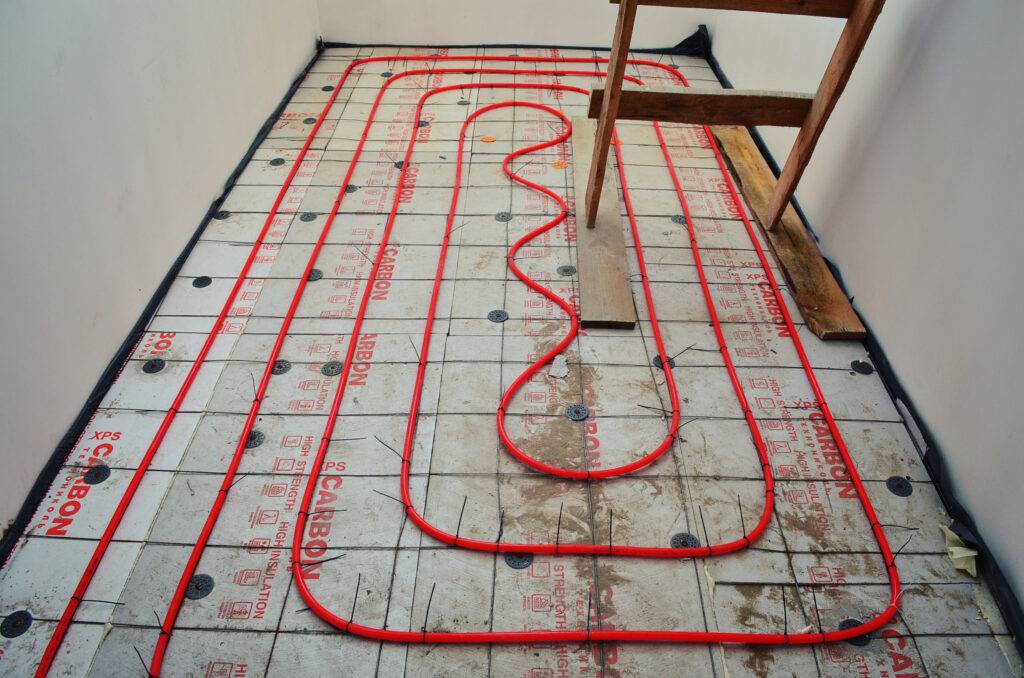

Виды труб и способы их крепления

В конструкциях водяных полов используются трубы различных типов:

• Изделия из металлопластика. Считаются наиболее оптимальным вариантом. Они обеспечивают стабильное сохранение нужной формы, легкие и простые в монтаже, стоят сравнительно недорого.
• Трубы из сшитого полиэтилена. Устойчивы к замерзанию жидкости, могут ремонтироваться. Однако при нагревании они распрямляются и с трудом сохраняют необходимую форму.
• Металлические трубы (медь). Они отличаются высокой работоспособностью и функциональностью. Однако при использовании их вместе со стяжкой, требуется защитный слой, исключающий щелочное воздействие.

Крепление труб к основанию может быть выполнено разными способами, в зависимости от конструкции теплых полов:

• Быстрый способ крепления стягивающими полиамидными хомутами непосредственно к сетке. Расход материала: 2 хомута на 1 метр.
• Стальная проволока для креплений. Также используется вместе с монтажной сеткой, расход такой же, как и у хомутов.
• Быстрая фиксация с помощью степлера напрямую к теплоизоляционному материалу. На 1 метр требуется два фиксатора.
• Специальные фиксирующие траки в виде U-образной планки из поливинилхлорида. В них укладываются трубы на 16 и 20 мм, после чего они жестко закрепляются на полу.

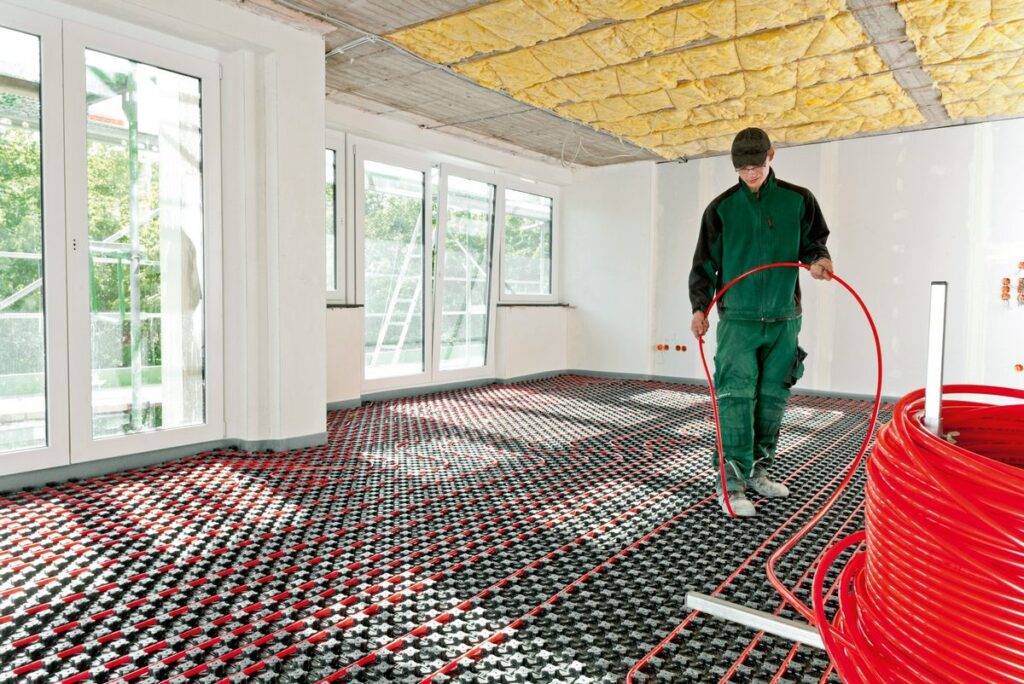

• Маты из полистирола, предназначенные для водяных полов. Их плоскость покрыта канавками и столбиками, между которыми прокладывается труба.
• Монтаж в деревянных полах выполняется с помощью распределительных алюминиевых пластин. Помимо крепления, они выполняют функцию отражения и равномерного распределения тепла по всей поверхности.

Подключение

Нагревательный элемент с проводом и датчики подключают к терморегулятору по указанной в инструкции схеме. Затем необходимо подключить всю систему к автоматическому выключателю дифференциального тока, значение тока утечки – максимум 30 мА.

Проверку осуществляют различными способами в зависимости от элемента:

1. Кабель и маты – происходит измерение сопротивление проводов и элементов и сравнение с паспортными характеристиками (как правило – около 10%).

2. ИК-пленку можно просто потрогать. Если она теплая – значит все было подключено правильно.

При монтаже теплого пола в ванной или бане следует соединить оплетку греющего провода и заземляющий провод. Применение заземления сводит к минимуму риск поражения электрическим током в случае неполадок.

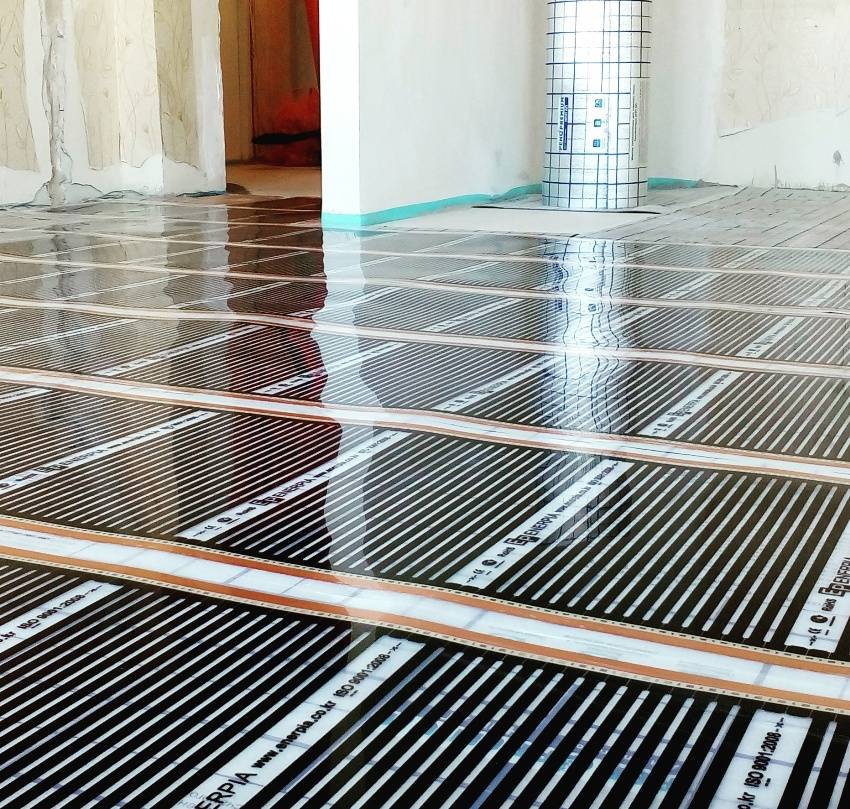

Инфракрасные полы

Новинка в мире обогревательных приборов, которая уже успела зарекомендовать себя наилучшим образом. Однако рассмотрим более подробно и узнаем, почему инфракрасные электрические полы стремительно вытесняют с рынка своих предшественников.

Главным аргументом производителей в пользу таких инновационных полов является их благотворное воздействие на человеческий организм. Спорить не будем, смысл в этом есть. Медицинские исследования давным-давно доказали, что инфракрасное излучение полезно для человека и способно излечить от множества заболеваний. Его активно применяют в физиотерапевтических целях в клиниках по всему миру. Но инфракрасное тепло теряет всякий смысл, если перекрыть его, например, обычным линолеумом, ламинатом или керамической плиткой. Поэтому, прежде чем устанавливать пленочный инфракрасный электрический пол, выясните, будет ли он «дружить» с будущим финишным покрытием или стяжкой. К сожалению, сделать это труднее, чем может показать на первый взгляд, потому что ни один производитель инфракрасных полов не сможет гарантировать, что полезное излучение пробьется через то или иное покрытие и будет приносить эту самую пользу. Тепло – сколько угодно, но вот об оздоровительном воздействии стараются не распространяться. Поэтому все убедительные доводы, которые звучат в рекламе являются не более, чем удачным маркетинговым ходом.

На видео инфракрасный электрический пол представлен в самом лучшем свете и позиционируется как самая лучшая система отопления последнего поколения. Да, он удобнее и эффективнее, чем обычные батареи, но и «чудесным» лекарством от всех болезней, вызванных холодом, не является.

Достоинства инфракрасных полов:

• малые энергозатраты – электрические инфракрасные полы потребляют гораздо меньше электроэнергии по сравнению с кабельными. Это происходит благодаря отсутствию стяжки поверх пленки, а следовательно – отсутствию теплопотерь;
• простой монтаж и замена – если часть пленки вышла из строя, ее можно запросто заменить, не снимая все покрытие. Поскольку нагревательные элементы соединены параллельно, вышедший из строя сегмент можно легко снять. Однако именно эти соединения элементов подвергаются наиболее серьезному риску поломки. Онтаж пола осуществляется всего за 2-4 часа в зависимости от квадратуры помещения;
• цена инфракрасного электрического пола не на много выше, чем у кабельного. И уж тем более будет дешевле установить именно такие компактные полы, чем тратиться на систему конвекционного отопления;
• инфракрасный пол – оптимальное решение для тех случаев, когда нет возможности увеличить высоту пола стяжкой;
• характер инфракрасного длинноволнового излучения таковой, что обогревает не воздух в помещении, а живые объекты, которые в нем находятся. С такой системой воздух в комнате не будет затхлым или «тяжелым» из-за температуры, а вам при этом будет всегда тепло и комфортно;
• инфракрасное тепло не пересушивает воздух и не провоцирует циркуляцию пыли, способствуя образованию чистого и комфортного микроклимата;
• экологически чистый способ отопления. Инфракрасная термопленка абсолютно безопасна для здоровья человека, и даже при нагревании она не выделяет ядовитых испарений;
• универсальность применения. Инфракрасные полы можно устанавливать в любых помещениях. Они подойдут не только для спальни и детской, но даже для кухни и ванной комнаты;
• возможность вертикальной установки. Термопленка очень гибкая и легкая, поэтому ее можно спокойно прикреплять на стены и даже потолок.

Недостатков у инфракрасных полов не так уж и много. Если вас не смущает цена и особенности установки под те или иные покрытия, главное запомнить, что термопленку нельзя стелить под мебель на низких ножках, например, комоды или диваны. В противном случае под мебелью произойдет локальный перегрев, и этот сегмент инфракрасного пола быстро выйдет из строя. Поэтому если у вас дома такое отопление, то нужно очень хорошенько все спланировать прежде чем делать перестановку.

Подготовительные работы

Работы по устройству системы начинаются с подготовки основания. Если планируется укладка черновой стяжки, необходимо тщательно трамбовать каждый его слой. В том случае, когда используется экструдированный пенополистирол, черновую стяжку можно не делать. Имеющиеся неровности засыпаются песком.

Затем на готовое основание укладывается гидроизоляционный слой. Обычно он находится под утеплителем, но, может укладываться снизу и сверху теплоизоляции.

При использовании экструдированного пенополистирола можно обойтись и без гидроизоляции. Однако специалисты все-таки рекомендуют укладывать ее на любую основу, поскольку в этом случае цементное молочко не будет просачиваться между швами утеплителя и далее уходить внутрь плиты. Кроме того, гидроизоляция обеспечивает дополнительную защиту от влаги, которая может попасть снизу внутрь помещения.

Если гидроизоляция укладывается под теплоизоляционным слоем, то крепление труб можно выполнять непосредственно к утеплителю. Если же она уложена сверху, то трубы должны крепиться к специальной монтажной сетке. Гидроизоляционный материал заходит на стены примерно на 20 см, а сами полосы перехлестываются между собой. Герметизация стыков осуществляется с помощью скотча.

Далее по периметру помещения нужно приклеить демпферную ленту. Ее ширина составляет 10-15 см, а толщина 5-8 мм. Лента устанавливается выше уровня стяжки, а все лишнее потом обрезается. Таким образом, компенсируется расширение бетонного покрытия, составляющее 0,5 мм на 1 м при его нагревании до 40С.

Стыки листов утеплителя смещаются относительно друг друга, создавая плотную перевязку. Сверху укладывается арматурная сетка, которая служит основанием для дальнейшего равномерного крепления труб. Листы или полосы сетки связываются между собой проволокой, а уже к ним крепится контур с помощью нейлоновых хомутов. Для сетки используется проволока диаметром 4-5 мм, а размеры ячеек могут быть разными, в соответствии с расстоянием между трубами. Еще одна сетка укладывается сверху труб, создавая армирование для стяжки. Чтобы обойтись без нее, нижнюю сетку можно выставить на подставки с достаточным зазором.

Что нужно знать про нагревательный элемент кабельного теплого пола

Электрический кабель — это базовый греющий элемент кабельной системы, предназначенной для напольного отопления. В момент приобретения оборудования в первую очередь следует выяснить, какова его мощность на единицу длины. Различные производители и торговые марки предлагают своим клиентам электрокабели с уровнем удельного выделения тепла в диапазоне от 17 Вт/м до 21 Вт/м. Даже минимальное превышение этих показателей считается не только крайне нежелательным, но и небезопасным. В кабельной напольной отопительной системе обычно используют кабель двух видов: саморегулирующийся либо резистивный.

Особенности саморегулирющегося кабеля

Саморегулирующийся кабель сконструирован таким образом, что уровень выделяемого им полезного тепла меняется вместе с температурой в помещении, в котором размещено греющее оборудование. Такие теплые полы можно монтировать непосредственно под напольное покрытие, так как местный перегрев им абсолютно не страшен.

Специфика и устройство резистивного кабеля

Резистивный греющий кабель используют в основной массе электрических теплых полов. Он подходит под разные типы напольного покрытия и классифицируется по следующим параметрам:

1. Конфигурация:

• одножильные имеют 1 металлическую греющую жилу (изготовляется из латуни, оцинкованной стали, нихрома или другого высокопрочного материала) и 2 вывода для монтажа, расположенные с обоих концов кабеля. Снабжаются внутренней изоляцией и специальным экраном, предохраняющим конструкцию от всевозможных механических повреждений и снижающим уровень электромагнитного излучения;
• двужильные состоят из 2 жил (греющая+возвратная либо греющая+греющая), одного монтажного вывода и удобной концевой муфты. Сверху покрываются оплеткой из металла и активным защитным экраном. Схема их укладки значительно проще, нежели у одножильных, но стоимость несколько выше.

2. Толщина:

• тонкие — от 2 до 3 мм — не нуждаются в стяжечной укладке и легко монтируются даже в слой самого обычного плиточного клея;
• толстые — от 4 до 5 мм — для корректной работы обязательно заливаются бетонно-цементным раствором (стяжкой).

3. Общая линейная мощность из расчета на погонный метр:

• кабель активного нагрева — 18–22 Вт/п.м. — имеет высокий показатель КПД и требует интенсивной теплоотдачи. Над ним непременно размещают прослойку из прочного теплоемкого материала высотой не менее 3 сантиметров. При таком варианте монтажа происходит необходимый отбор выработанного кабелем тепла, и система не перегревается даже при постоянной эксплуатации;
• кабель умеренного нагрева — 8–12 Вт/п.м. — прогревается медленно и плавно. Подходит для «сухого» монтажа, для установки без использования цементно-бетонной стяжки и для укладки под напольные покрытия с низкой теплопроводимостью (ламинат, ковролин, линолеум, паркет и пр.).

Оба вида электрического кабеля работают стабильно, долго и надежно. Если система смонтирована и эксплуатируется в строгом соответствии с правилами и нормами, заявленными производителем, срок службы греющего кабеля составляет не менее 50 лет.

Греющий кабель для системы напольного отопления продается на бабине, в виде отдельных секций или специальных матов (рулонов). Маты состоят из теплопроводника, который уложен змейкой и укреплен на основе из стекловолоконной сетки. Такой материал можно легко разрезать на фрагменты, разумеется, не нарушая целостность электрокабеля, и покрыть им плоскости любого размера и формы.

Разновидности инфракрасных пленок

С конструктивной точки зрения, все ИК пленки похожи и имеют общий принцип действия. Однако для различных типов помещений и эксплуатационных условий принято использовать определенные варианты пленочных теплых полов. Отличия ИК между собой в первую очередь обуславливается тем, что их производством занимаются разные компании.

Рассмотрим разновидности ИК пленки по максимальной температуре нагрева и их совместимость с различными напольными покрытиями:

высокотемпературные инфракрасные теплые полы под плитку. Максимальная температура нагрева таких систем достигает 50°C. Они несовместимы с напольными покрытиями, которые более восприимчивы к воздействию тепла (линолеум, ламинат);

По своему строению и принципу действия все инфракрасные пленки схожи между собой, основное отличие – максимальная температура нагрева

• низкотемпературные инфракрасные теплые полы под линолеум и ламинат. Такие системы могут разогреваться до 27°C;
• универсальные ИК системы, которые имеют совместимость ко всем типам напольных покрытий.

Второй параметр, по которому классифицируют ИК пленки – тип нагревательного элемента. На сегодняшний день можно выделить две основные разновидности ИК полов, в зависимости от нагревательного элемента:

• углеродные;
• биметаллические.

Удельная мощность ИК пола – последний показатель, который является очень важным при выборе отопления. Рассмотрим три основных типа ИК пленок, в зависимости от этого параметра:

со слабой мощностью (130–160 Вт/м²) – используются в тех случаях, когда необходимо организовать подогрев помещения с небольшой площадью. Совместимы с «легкими» напольными покрытиями;

Инфракрасные пленки у разных производителей могут отличаться своим внешним видом и техническими параметрами

• со средней мощностью (от 170 и до 220 ВТ/м²) – монтируются в более просторных комнатах. Отлично подходят под следующие варианты напольных покрытий: керамогранит, плитка;
• с высокой мощностью (выше 220 Вт/м²) – устанавливаются в промышленных сооружениях. А также их используют для подогрева пола в саунах и различных мастерских.

В случае необходимости всегда можно обратиться к специалистам, которые помогут подобрать необходимую систему для конкретного случая. А также рекомендуется перед приобретением, почитать на профильных форумах соответствующие отзывы. Пленочные теплые полы – инновационное решение для любой комнаты, позволяющее достичь максимального комфорта.

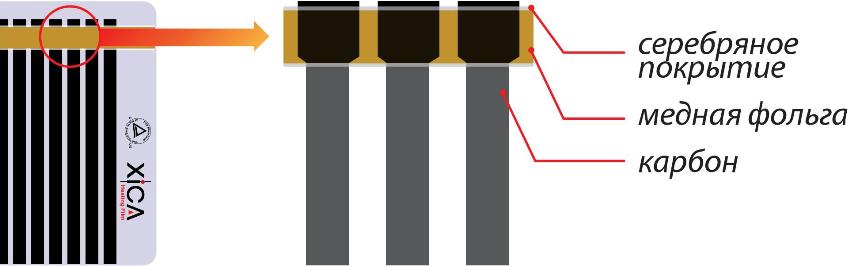

Особенности углеродных и биметаллических ИК пленок

Углеродные пленки, используемые для организации подогрева в полу, являются более дорогостоящими. Нагревательные элементы в такой системе выполняются из специального углеродного материала, который отличается волокнистой структурой. В некоторых случаях они снабжаются защитным слоем из графита. Напыление из этого материала способствует увеличению прочностных характеристик системы, а также влияет на продолжительность ее эксплуатационного срока.

Основа материала представлена лавсановой пленкой. Пленочный инфракрасный пол из углерода монтируется на горизонтальные и вертикальные поверхности.

Схема биметаллической инфракрасной пленка для отопления

Биметаллический ИК пленка отличается от карбоновой тем, что имеет нагревательные элементы, состоящие из двух металлических прослоек (алюминиевой и медной). В качестве основы для материала используется двойная полиуретановая пленка, которая обладает хорошей эластичностью.

Установку биметаллической системы усложняет тот факт, что к системе нельзя подключать заземлитель. А также биметаллическая конструкция является несовместимой с керамическим напольным покрытием. Она относится к низкотемпературной разновидности, поэтому ее рекомендуемый уровень нагрева не превышает 27°C.

Расчет кабеля для монтажа теплого пола

Выбор кабеля напрямую связан с мощностью требуемой системы. Для ее вычисления необходимо перемножить свободную площадь помещения и значение удельной мощности.

Под свободной площадью подразумевают площадь, которая не занята постоянно стоящими предметами: шкаф, кровать, диван, холодильник и т.д.  Она, очевидно  меньше, чем общая площадь помещения и, как правило, приблизительно на 20–50 процентов.

Необходимое значение удельной мощности нагревательного кабеля определяют в зависимости от типа помещения, исходя из следующих параметров:

• 120-130 Вт/м2 – для жилых помещений и кухни;
• 150 Вт/м2 –  прихожей и других помещений, имеющих большие теплопотери;
• 150-180 Вт/м2 – для ванной комнаты, бассейнов и других помещений, имеющих с повышенную влажность;
• 200-250 Вт/м2 –  балконов, лоджий, отопления помещений.

Выбрать более точное его значение позволяют таблицы, которые предоставляют покупателям производители.

Шаг укладки нагревательного кабеля рассчитывают по формуле:

ШУ(в см) = (100хS)/L, в которой

• S – площадь помещения, на которую укладывают теплый пол в м2;
• L – длина секции в м (бывает обычно указана в маркировке или в паспорте секции).

За минимальный шаг укладки принимают 6-8 см.

Правильный подбор системы теплого пола

Единственное средство обогрева, или дополнительное? Если вы только что построили дом, или купили квартиру с правом выбора вида отопления, правильным решением будет выбрать «подпольный» обогрев без дополнений. Правда, есть как преимущества, так и недостатки.

Вы получаете более гибкую систему управления микроклиматом, нежели традиционные радиаторы отопления. К тому же, установка электрического теплого пола никак не отражается на интерьере. Его попросту не видно. Тепло, исходящее снизу, предоставляет уникальное ощущение пляжного комфорта. Как будто вы ходите по нагретым на солнце камушкам или песку. Оборудование и монтаж «под ключ», по стоимости не выше традиционной прокладки труб и установки водогрейного котла.

К недостаткам можно отнести более дорогой энергоноситель. Электричество в любом случае проигрывает дровам, углю и газу. Есть опасения по поводу электромагнитного поля, но все комплекты прошли сертификацию на использование в жилых помещениях без ограничений.

Дополнительная электрическая система устанавливается в качестве резервной (либо альтернативной). Или просто для улучшения комфорта. В холодную зиму, как бы тепло не было от батарей отопления, дети едва ли могут свободно играть на полу. А включив обогрев снизу, вы даете возможность наслаждаться теплом в любом месте.

Особенности монтажа теплого пола

Следует разобрать и другой теплый пол – электрический вариант подходит для любых помещений, его укладка не требует получения разрешения. Но и это решение имеет разновидности, в которых нужно разобраться, чтобы понимать преимущества и недостатки каждой.

Электрического

Традиционный вид – греющий кабель, который может иметь толщину от 5 до 8 мм и состоять из 1 или 2 жил. Достаточно надежное решение, которое применяется с учетом следующих рекомендаций:

1. Кабель размещают по аналогии с трубой водяного пола, по определенной схеме. Расстояния и особенности есть в рекомендациях производителя, именно их и нужно придерживаться при работе.
2. Провод ни в коем случае не должен пересекаться – это главное правило, которое надо помнить.
3. Для удобства укладки и обеспечения нужного шага используют специальный профиль.
4. Кабель заливают стяжкой толщиной 3-5 см.
5. Он лучше всего подходит для поверхностей, облицованных керамикой или другими подобными материалами.

Важно подобрать кабель с подходящими параметрами, чтобы обеспечить нужные показатели отопления

Инфракрасного

Чаще всего это модули определенного размера, которые укладываются только на поверхность, не занятую мебелью и другими объектами. Принцип работы отличается от греющего кабеля: нагревается плоскость пола и другие объекты, которые и излучают тепло. Особенности укладки таковы:

1. Заранее определяют расстановку мебели, чтобы обозначить границы укладки инфракрасного пола.
2. Приобретают элементы подходящего размера, т. к. их можно резать в строго определенных местах.
3. Укладка производится на подготовленное основание, заливать бетоном не нужно, поверх настилают финишное покрытие.
4. В конструкцию всегда включается терморегулятор и термодатчик.

Пленочного

Пленка состоит из греющих модулей, которые могут иметь разный размер и подбираются по ситуации. Подходят как для жилых, так и для влажных помещений. Особенности укладки таковы:

1. Пленку уложить в выбранном месте, подключить к кабелю с помощью специальных клемм, которые идут в комплекте.
2. Терморегулятор следует располагать на небольшой высоте, прокладывая кабель в штробе, заранее сделанной в нужном месте стены.
3. Для увеличения эффективности в качестве подложки теплого пола использовать вспененный полиэтилен с отражающей поверхностью.
4. На пленку можно укладывать любое напольное покрытие.

Главное – чтобы основание было ровным, это исключит повреждение пленочных модулей.

Стержневого типа

Это новое решение инфракрасного обогрева, представляющее собой карбоновые стержни длиной 1 м, при этом длина модулей может быть разной. Элементы соединены кабелями – с одной стороны фаза, со второй ноль.

Особенности монтажа:

Модули укладывают на заранее подготовленную поверхность, которую желательно застелить отражающим материалом для наибольшей эффективности.
Лучше всего заливать стержни небольшим слоем стяжки или самонивелира.
Подключать модули нужно в стандартном порядке, важно использовать терморегулятор и правильно соединить контакты.

Стержневой пол имеет небольшую толщину и его можно укладывать даже без заливки в стяжку, закрыв поверхность жесткой подложкой.

Под плитку

Если пол будет закрываться керамической плиткой, стоит помнить несколько рекомендаций:

1. Лучше всего использовать варианты, которые заливаются в стяжку. Так эффективность будет максимальной.
2. Для плитки лучшим решением будет водяной теплый пол, по возможности стоит применять именно его.
3. Второе по эффективности решение – стержневые модули, они также хорошо работают в этом случае.

Плитка отлично пропускает тепло и равномерно распределяет его по поверхности, что делает этот материал оптимальным для системы обогрева.

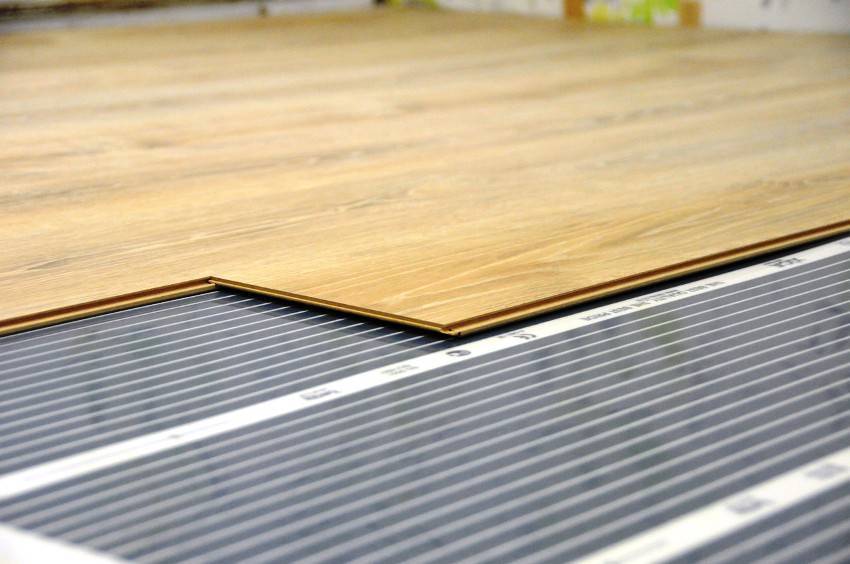

Под ламинат

Самое главное – подобрать ламинат, который предназначен для систем теплого пола. Распознать его можно по специальному символу, который наносится на упаковку. Что касается системы обогрева, можно отметить следующее:

1. Удобным решением станут пленочные саморегулирующиеся теплые полы, которые размещаются прямо под панелями и позволяют эффективно обогревать помещения.
2. Можно применять и водяную систему, главное – располагать трубы на глубине не более 5 см, иначе эффективность пострадает.
3. Кабель следует заливать слоем не более 3 см, чтобы он хорошо грел помещение через ламинат.

Приготовления к укладыванию

Прежде чем начать выкладку следует провести определенный рабочий план, состоящий из следующих шагов:

1. Подготовка зоны для терморегуляторного прибора и датчика.

Технология монтажа электрического теплого пола начинается с определения зоны, в которой будет постановлен терморегуляторный прибор. Он монтируется на стенке как стандартный выключатель в самом доступном области (высота не меньше 300 мм от напольной поверхности).

Этапы монтажа теплого пола

Сначала сверлится отверстие. Затем от этого места проделывается штроба перпендикулярно полу. Там будет проложены силовые провода температурного датчика в гофре либо пластиковых трубках.

1. Обработка поверхности.

В первую очередь следует почистить территорию от всякого мусора и пыли. Не должна она иметь перепады, а быть ровной. Если необходимо, то следует выровнять ее стяжкой, толщина которой должна быть не меньше 3 см. При тонком слое стяжка потрескается. Лучше всего если она имеет толщину в 30 — 70 мм.

Прежде чем залить стяжку надо обработать грунтовкой пол. Благодаря этому улучшится контакт песчаной цементной стяжки и поверхности. После высыхания грунтовки размечаются места, где не нужно делать обогревающий пол. Именно там будет стоять массивная мебель. Кроме того учитываются отступы от стенок — не меньше 50 мм.

1. Выкладка изолирования.

Для более экономичного обогрева нужно минимизировать термические потери. Промеж нагревательного кабеля и основы пола из бетона выкладывается теплоизолирующий слой. Он позволяет снизить потери до 30%.

Теплоизоляция может выкладываться в 2 вариациях:

• По горизонтали. Теплоизолирующие листы (высота не меньше 20 мм) выкладываются впритирку к изолированию на основание из бетона. Теплоизолирующий материал должен выделяться следующими характеристиками — стойкостью к тепловому влиянию и прочностью. Применять можно пенопропилен, пенополистирол, минеральные волокнистые плиты, пробковый агломерат и так далее.
• По вертикали. Материал выкладывается у основы пола по периметру стенок. Для этого сгодится особая демпферная лента либо стандартные полистирольные листы — толщина примерно 10 мм и ширина 150 — 200 мм. Подобный вариант теплоизоляции понизит тепловые потери через внешние стенки комнаты.

Когда помещение имеет значительную влажность, сверху теплоизоляции необходимо обеспечить гидроизоляцию. Это позволит предупредить проникание влажности в половое основание

В особенности это важно для квартир

Прежде чем выложить нагревающий кабель на теплоизоляцию проводится заливка стяжки из песка и цемента. Слой стяжки дает возможность воспрепятствовать перегреванию нагревающего кабеля и создать прочнейшую основу для выкладки кабеля.

Укладка теплого электрического пола

Если нет возможности сделать предварительную стяжку, то кабель можно разложить сверху теплоизоляции на сетку из металла (ячейки 10 — 25 мм). Сетка вкупе с нагревающим кабелем заливается стяжкой. Металлическая сетка делает покрытие цельным и крепким.

Вслед за тем как стяжка из песка и цемента отменно затвердеет, пол накрывается особой монтажной фольгой. Ею укрывается поверхность полностью. На границах ее выкладывают с резервом, а кромки проклеивают фольгированным скотчем. Это необходимо для того чтобы при монтаже кабеля края не заворачивались.

Подобный выравнивающий экран способствует равнозначному распределению по всей области пола тепла. С целью надежного фиксирования нагревающего кабеля применяется монтажная лента, которую прокладывают через каждые 500 мм и закрепляют посредством саморезов либо гвоздиков.

На монтажной ленте для фиксирования предусмотрены скобы, расстояние между которыми одинаково, обычно составляет 2.5 см. Такие приспособления позволяют соблюдать равнозначные шаги выкладки кабелей.

Разновидности теплых полов

Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройств входит терморегулятор и датчик температуры.

Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.

Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.

Кабельные полы

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

Первый бывает одно и двужильный:

• одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
• двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.

Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.

Виды кабельного отопления:

Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.

Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.

Инфракрасные системы

В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.

К инфракрасным системам относятся плёночные полы и стержневые маты:

Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.

Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.К минусам можно отнести возможность установки только в стяжку.

«Пирог» такого пола:

• основание;
• теплоотражающий материал;
• карбоновые маты;
• бетонная стяжка или плиточный клей,
• покрытие.

Установка термодатчика и регулятора

Перед монтированием теплого пола нужно произвести подключение термодатчика и размещение регулятора температур. Последний из них – монтируется на поверхность стен в каком-либо удобном для вас месте, но не выше чем на 30-ти сантиметровом расстоянии от полов.

Измеритель для температуры нагрева (термодатчик) располагается в толще элементов электро-пола на дистанции около 70 сантиметров от стены. Управлять процессом обогрева можно при помощи температурного регулятора.

Схема подключения электрического обогрева полов

Схема укладки электрических полов с теплой основой предполагает подведение термодатчика в гофрированной трубке, кабеля от центральной электрической сети и электро-кабелей от нагревающих элементов к регулятору температур. Включая устройство «теплый пол», на передней панели регулятора можно будет увидеть загоревшийся указатель, а элементы нагрева пола будут излучать тепло.

Расчет мощности

Для определения мощности необходимо знать характеристики всей проводки и нагревательных приспособлений. Основные показатели: длина и коэффициент мощности.

Существует специальная формула: P1 = P2 * S * K.

К – коэффициент запаса, равный 1, 3…1,6. P1 – это мощность покупного кабеля, а P2 – требуемая мощность прогрева одного квадратного метра помещения.

Однако чаще всего применяют классические нормы. Так, в жилой комнате мощность не превышает 150-180 Ватт, а на балконах и лоджии – 180-230 Ватт на один квадратный метр. Не рекомендуется увеличивать мощность без веской причины, чтобы не перенагружать систему и не приводить к напрасным тратам тепла, которое будет вырабатываться в избытке.

Также мощность варьирует в зависимости от назначения: основное это отопление или дополнительное. Например, если такая конструкция – основной источник, элемент должен покрывать 70% поверхности пола. Если нагрев дополнительный, заполняют только центр комнаты или участки, незанятые тяжелой мебелью и бытовой техникой.

Для нестандартных помещений и в иных случаях, требующих точного подсчета, были созданы специальные калькуляторы. Рассмотрим их подробнее.

Калькулятор расчета

Калькулятор расчета длины и схемы укладки кабеля можно найти в свободном доступе в сети Интернет. Самый важный показатель – шаг кабеля (ширина полос между соседними проводами в петле). Чтобы подсчитать все параметры, нужно указать основные исходные данные.

Нам понадобятся:

• суммарная площадь участков укладки проводов;

• удельная мощность кабеля, указанная в паспорте;

• функциональное назначение пола (основной или дополнительный источник, находятся ли рядом иные отапливаемые помещения).

Рассчитанное значение поможет сделать правильный выбор при покупке кабеля и расчете толщины изоляции. Зная длину, можно подсчитать шаг, который равен в среднем десяти сантиметрам.
