Как проводить измерения электронным тестером (мультиметром)

Разновидности мультиметров и принцип их устройства

В настоящее время все мультиметры (тестеры) делятся на два вида: стрелочный мультиметр, он же аналоговый, и цифровой. Стрелочным мультиметром электрики пользуются давно, но работать с мультиметром этого типа сложно.

Непросто разобраться в нескольких шкалах. Необходимо удерживать сам прибор в определенном положении, чтобы стрелка по шкале не «гуляла». Поэтому все больше мастеров свое предпочтение отдают цифровым, а не аналоговым мультиметрам.

Необходимо отметить, что современный рынок предлагает широкий модельный ряд мультиметров, в котором есть практически любые предложения.

Но нужно заметить, что существует определенная пропорциональность, в которой соотношении цены и функциональности прибора прямая. То есть, чем дороже прибор, тем больше у него функций. Производители предлагают дорогие модели, похожие на осциллографы.

На бытовом уровне и для начинающих радиолюбителей и электриков подойдут более простые мультиметры для чайников. Все они имеют одну и ту же конструкцию, и внешний вид у них практически одинаковый.

В комплектацию таких тестеров входит сам аппарат и два щупа: красный и черный. Питание производится от батарейки Крона на 9 вольт (потребление энергии минимальное). Это и есть весь комплект.

Перед тем как перейти к основному вопросу статьи – как нужно пользоваться мультиметром любого типа: все тонкости – необходимо ознакомиться с его функциональными приспособлениями и научиться, ими управлять. В принципе, правила пользования достаточно просты.

Аналоговые

Это тестеры старого образца, которые выглядят как коробки с остекленной дугообразной шкалой и подпружиненной стрелкой. Часто на шкале есть зеркальная полоска-дуга, чтобы при взгляде на стрелку можно было совместить стрелку с ее отражением.

Таким образом, при замере вы смотрите точно перпендикулярно шкале, а не под углом, и вам будет труднее ошибиться. На измерительной панели нанесено много параллельных дуговых шкал для разных видов измерений:

Аналоговый мультиметр

Одно из главных преимуществ аналогового мультиметра – невысокая цена при вполне достаточной для бытовых целей точности измерений.

Тем более что в большинстве аналоговых мультиметров встроен специальный резистор для подстройки положения стрелки точно на «0». Для регулировки используется головка резистора, похожая на шлиц винта, расположенная ниже измерительной шкалы примерно в месте крепления стрелки.

Цифровые

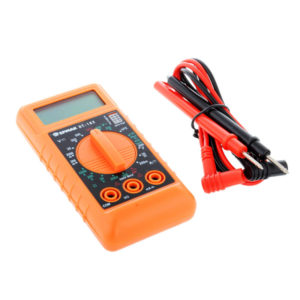

Эти мультиметры более современные и выглядят как черные продолговатые коробочки с большим жидкокристаллическим табло для цифровой индикации показаний.

Свое название эти приборы получили потому, что входящие в прибор аналоговые сигналы в аналого-цифровом преобразователе (АЦП) переходят в цифровую форму. Такие аппараты дороже аналоговых, зато размеры и вес у них несколько меньше, работать с ними удобнее и быстрее.

Некоторые модели хорошо подходят для работы в полной темноте благодаря возможности подсветки индикаторного табло (а электрикам нередко приходится работать в темных помещениях). Вы просто нажимаете кнопку, и панель освещена.

Кроме того, можно найти модель с возможностью записи снимаемых показаний в память устройства и последующей передачей этих данных на компьютер для дальнейшего анализа. Для этого достаточно нажимать специальную кнопку.

Обычно цифровыми девайсами пользуются профессиональные электрики, электронщики и инженеры.

• В комплект для измерений входят два провода с клеммами и остроконечными щупами:
• один провод черного цвета – «минус», «масса», «com» (common – общий);
• второй провод красного – «плюс» или «измерительный».

Черный щуп обычно прикладывают к корпусу электроприбора (общей шине) или цепляют специальным зажимом – «крокодильчиком». Красный щуп чаще всего берут в правую руку и прикладывают в разные места схемы.

Щупы в комплекте цифрового мультиметра такие же, как и в аналоговом мультиметре. Часто гнезда имеют цветовую маркировку – красное и черное обрамление, чтобы случайно не перепутать, какой щуп куда вставлять.

Иногда мультиметр является встроенной частью другого прибора, например, цифровых электрических клещей. Из-за необходимости иметь большие размеры такие устройства обладают большим количеством свободного места в своем корпусе, куда и встраивается мультиметр.

Как пользоваться мультиметром в автомобиле

Использование мультиметра в автомобиле — важный аспект диагностики электрических систем. Он позволяет проверить состояние батареи, зарядной системы, электронных компонентов и проводки. В этой инструкции представлен перечень действий для использования мультиметра в автомобиле.

Подготовьте мультиметр:

• Убедитесь, что мультиметр в исправном состоянии и заряжен (если требуется).
• Ознакомьтесь с инструкцией пользователя для вашего мультиметра.

Проверьте напряжение аккумулятора:

1. Включите мультиметр в режим измерения напряжения.
2. Подключите красный провод к положительному выводу аккумулятора, а черный провод — к отрицательному.
3. Отображаемое значение должно быть близко к номинальному напряжению аккумулятора.

Измерьте зарядную систему:

• Подключите мультиметр в режим измерения напряжения.
• Подключите красный провод к положительному выводу генератора, а черный провод — к металлической части двигателя.
• Запустите двигатель и убедитесь, что напряжение на бортовой сети повышается.

Проверьте электронные компоненты:

1. В режиме измерения сопротивления проверьте цепи на наличие обрывов или перебоев.
2. В режиме измерения напряжения проверьте работу свечей зажигания, датчиков и других компонентов.

Тестирование датчиков:

• В режиме проверки диодов, проверьте датчики на наличие функциональности.
• Подключите датчик к мультиметру и убедитесь, что напряжение меняется при изменении условий (например, температуры).

Проверка системы зажигания:

1. В режиме измерения напряжения проверьте работу катушки зажигания.
2. Подключите мультиметр к катушке и убедитесь, что создается импульсное напряжение.

Анализ проводки:

• Подключите мультиметр в режим измерения сопротивления.
• Проверьте провода на целостность и низкое сопротивление.

Ошибка №5 – Замер силы тока двигателя

Можно ли измерить ток двигателя мультиметром? Можно, но при этом надо знать определенные нюансы.

Во-первых, мультиметр должен поддерживать режим замера переменного тока. Проверяйте это по надписям на корпусе девайса.

Возле значка в Амперах должна быть волнистая линия, а на табло высвечиваться надпись АС.

Во-вторых, любой асинхронный двигатель в момент пуска потребляет ток в 5-7 раз больше своих номинальных значений. Поэтому ориентироваться только по данным бирки двигателя никогда нельзя.

Замеряемый ток в момент пуска окажется гораздо больше, чем максимальный предел мультиметра (обычно max 10А). Хорошо, если прибор покажет значение OL (Over Limit) или 1. (единицу с точкой).

Это означает превышение предела. В худших ситуациях прибор может выйти из строя.

Что же делать?

Можете воспользоваться однополюсным автоматическим выключателем, встроенным последовательно в цепь питания по одной из фаз. Мультиметр подключается параллельно ему.

В момент пуска весь ток первоначально пойдет через автомат. Когда двигатель разгонится и выйдет на заданный режим, автомат отключается (производится дешунтирование).

Номинальный ток меняет свой путь и начинает уже течь через мультиметр, на котором и фиксируются истинные показания.

Также можно воспользоваться дополнительными девайсами. Называются они clamp adaptor.

Подключаете через щупы такой внешний разъемчик и превращаете свой мультиметр в полноценные токоизмерительные клещи с возможностью измерения тока до 600А! Подробнее

Как переменного, так и постоянного.

Как пользоваться цешкой

Для чего нужен мультиметр? Цифровой измеритель электрических параметров (или мультиметр) представляет собой электронное устройство, обеспечивающее цифровую индикацию регистрируемых величин с выводом показаний на ЖК-дисплей. Такие устройства по стоимости несколько дороже стрелочных моделей.

Однако они обеспечивают более точное измерение электрических параметров и намного удобнее в повседневной эксплуатации.

Цифровой мультиметр можно использовать для многих стандартных операций: проверки сопротивления, определения силы тока, определения напряжения постоянного или переменного тока, исправности транзистора.

Инструкция по применению для новичков выглядит следующим образом:

Общее правило такое: начинайте измерение с большей величины на указателе, чтобы не испортить чувствительный прибор. Например, если вы хотите измерить сопротивление элемента, приблизительно зная, что оно около 1 кОм, то выставляйте ручку настройки на 2 кОм.

К тому же цифровые мультиметра располагают большим набором дополнительных функций, часть которых отсутствует у аналоговых моделей. С их помощью легко проверить розетку в квартире, убедиться в подаче требуемого напряжения.

К числу дополнительного функционала относятся такие возможности цифровых мультиметров как проверка на годность полупроводниковых элементов, «прозвонка» электрических цепей с одновременным дублированием звуковым сигналом. Еще они могут определять номинальные значения конденсаторов (последняя функция встречается лишь у некоторых моделей).

Обратите внимание, именно по причине указанной многофункциональности этот прибор получил свое пользовательское название. «Мульти» переводится как «много», а «метр» означает «мерить».. В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями)

В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями).

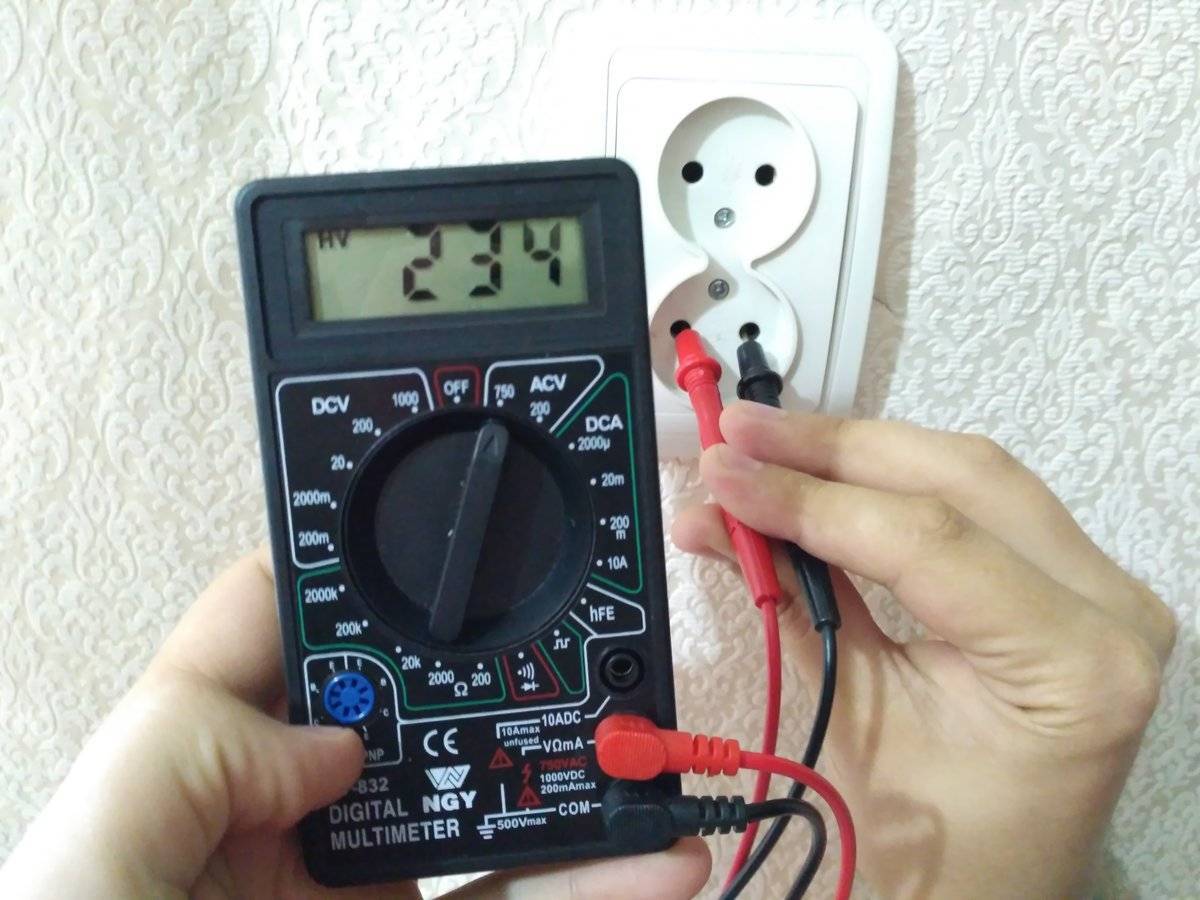

Перед тем как проверить напряжение в розетке с помощью мультиметра,необходимо правильно собрать измерительную цепь. Для этого следует воспользоваться имеющимися на корпусе и помеченными соответствующими буквенными обозначениями входными гнездами.

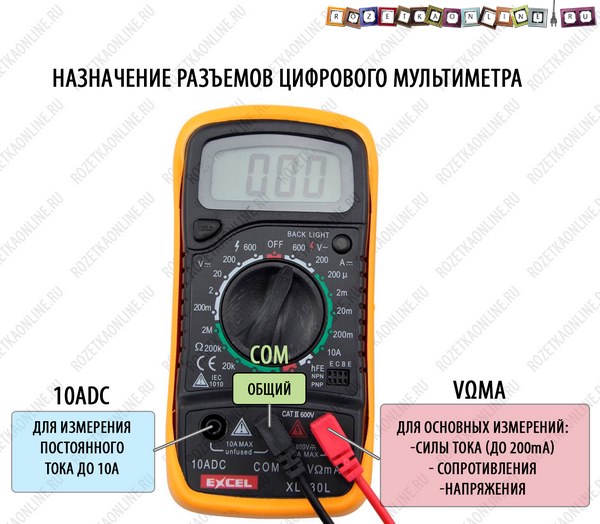

В отверстие с маркировкой «COM», означающей на русском языке «Общий», полагается вставлять конец провода черной расцветки. Коннекторный наконечник шнура красного цвета подсоединяется ко второму (сигнальному) гнезду.

Дополнительная информация. При наличии на корпусе прибора еще одного входного разъема, помеченного надписью «10 ампер», вы сможете замерить токи с амплитудой в пределах указанного значения.

В некоторых моделях этот предел увеличен до 20 ампер. При измерении токов в границах обозначенных величин соединительный разъем шнура с красной цветовой маркировкой вставляется именно в это гнездо.

Пошаговая инструкция

После подсоединения проводов можно приступать к самим измерениям, последовательность которых выглядит следующим образом.

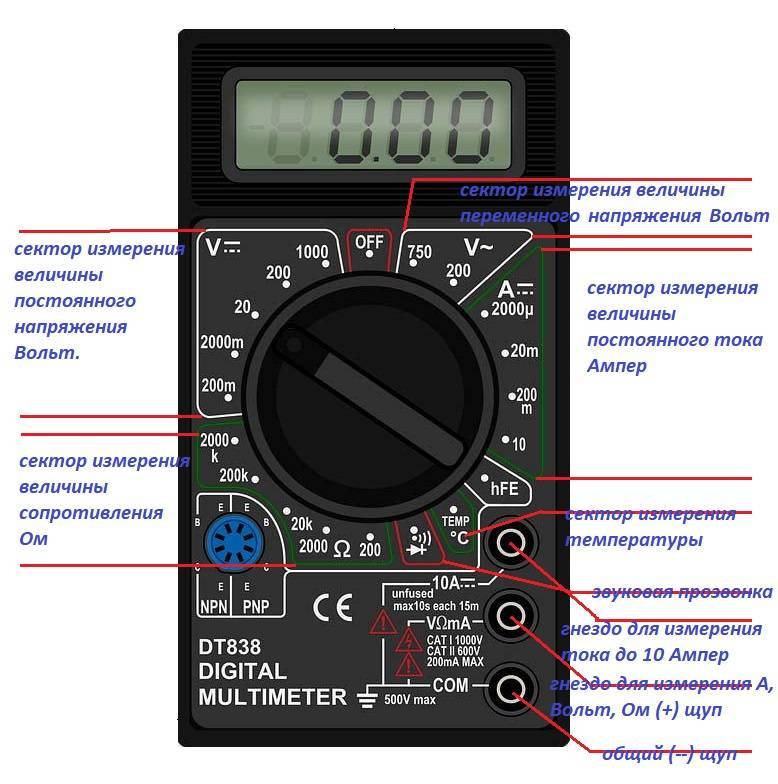

Сначала посредством центрального кругового переключателя выставляется требуемый режим работы мультиметра. Режим, соответствующий измерению переменного напряжения, находится в секторе под обозначением «ACV» или «V~».

Затем в пределах этого сектора следует выбрать положение «750», соответствующее максимальной величине контролируемого параметра в розетке, то есть напряжению до 750 Вольт включительно. На пределе с маркировкой «200» осуществляются измерения напряжений, не превышающих значения 200 Вольт.

После выбора режима и предела измерений мультиметра оба щупа берутся за изолированные ручки, а затем их острия вставляются в гнезда розетки.

В случае образования хорошего контакта с клеммами розетки, на индикаторе сразу же будет результат проводимых измерений. Он высвечивается в виде ряда цифр с точностью до десятых долей.

Порядок (полярность) положения концов при проведении измерения переменного напряжения в сети значения не имеет.

Надо заметить, что в розетке редко когда будет напряжение ровно 220 В. Обычно оно несколько выше или ниже. По нормам отклонение не должно превышать 22 В, если речь идет о бытовой сети.

Замер сопротивления

Положение щупов тоже самое. Переключатель перемещается в отдел Ω. Теперь необходимо убедиться, что мультиметр находится в исправном состоянии. Как проверить? Просто соединяются между собой два щупа. При этом прибор должен показать ноль.

В этом измерительном диапазоне также несколько пределов, плюс функция прозвонки электрических цепей и проверки диодов. Как прозвонить цепь мультиметром, будет представлено ниже.

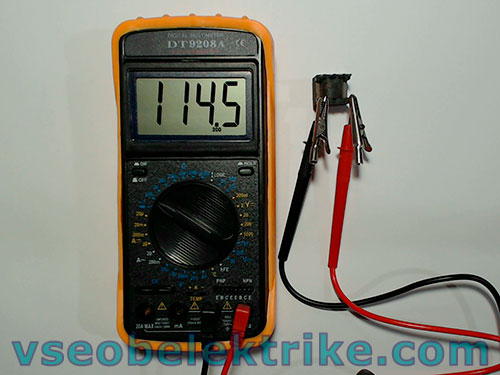

Для примера можно рассмотреть, как измерять мультиметром сопротивление катушки с неизвестным номиналом, это пригодится, если нет уверенности в ее работоспособности. В отличие от предыдущих тестов здесь нет необходимости выставлять предел по максимуму. От этого прибор не пострадает. Последовательность проверки может быть такой:

• К примеру, предел измерения устанавливается на среднее значение. Пусть это будет 2М. То есть, предельное значение сопротивления не должно превышать 2 МОм.
• Подсоединяются к концам катушки щупы.
• Если на дисплее появились нули, то у катушки есть некоторое сопротивление, просто неправильно был выбран предел проверки. Поэтому его надо снизить на одну позицию – до 200К.
• Еще раз проводится тест. Если он показал уже числовое значение, но перед числом стоит ноль, то можно еще снизить порог на одну позицию.
• И таким образом довести показатель на дисплее до целого числа. Оно и будет являться номинальным сопротивлением катушки.

Если при тестировании на сопротивление катушки на мониторе появилась цифра «1». Это значит, что номинал намного выше, чем выбранный предел. То есть, надо будет идти в обратном направлении, повышая предел измерений.

Прозвонка мультиметром провода

1. Устанавливаем щупы в разъемы мультиметра:

     – Красный щуп в гнездо VΩmA

     – Черный щуп в гнездо COM

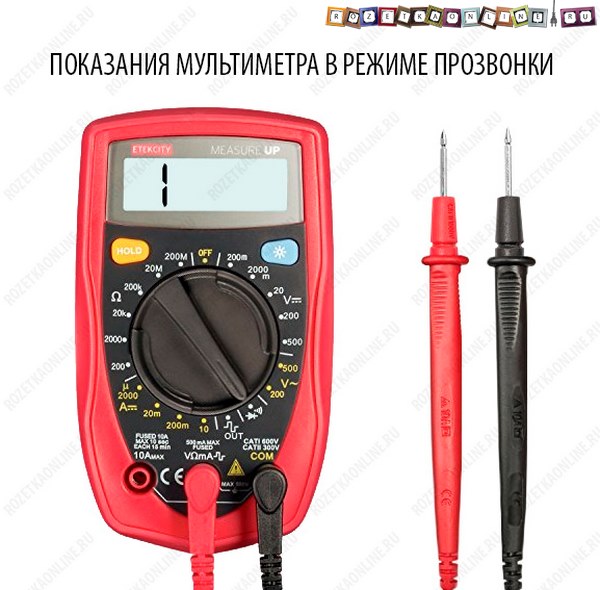

2. Переводим колесо управления в режим прозвонки, который промаркирован соответствующим образом (значок диода и зуммера)На экране, при этом, должна высветится единица.

3. Проверяем правильность работы мультиметра, соединяя контакты щупов, закоротив их.

Если прибор работает правильно, вы услышите звук зуммера, а на экране высветится значение близкое к нулю.

4. Прозваниваем провод. Прикладывая щупы мультиметра к его жилам с двух сторон, как показано на изображении ниже. Если проводник целый, то вы сразу же услышите звуковой сигнал зуммера, а показания на экране будут близкие к “0”, например 0,001.

Если же жила провода повреждена и один из её концов не имеет электрической связи со вторым, то показания мультиметра не изменятся, будет высвечиваться «1» и звукового сигнала не будет.

Как видите, всё довольно просто, и вы, если у вас есть под рукой мультиметр, можете сами попробывать прозвонить, что-нибудь. Только я еще раз напомню – не прозванивайте под напряжением, даже под небольшим.

 Один из наглядных, часто встречающихся в быту, примеров проверки мультиметром проводки описан в следующей нашей статье – КАК ПРОЗВОНИТЬ РОЗЕТКУ. Это подробная, пошаговая инструкция диагностики неработающей розетки, обязательно изучите её, чтобы понять, как прозванивать электропроводку.

Как пользоваться мультиметром: инструкция для начинающих

Как пользоваться цифровым мультиметром — пошагово (видео):

1. Сначала уточнить: переменный или постоянный ток течет в проводах. Характер тока определяется специальной отверткой с индикатором:

• индикатор загорается на фазе, если ток переменный. Свечения на нуле нет;
• индикатор не светится, если ток постоянный.

2. Подключить тестер.
3. Выбрать круговым переключателем нужный вариант измерения.
4. Установить диапазон величин. Если сила тока не известна, переключатель следует зафиксировать на максимуме.
5. Подключить щупы.
6. Штекеры щупов прижать к компоненту.
7. Снять с экрана показания.
8. Выключить устройство, щупы вынуть.

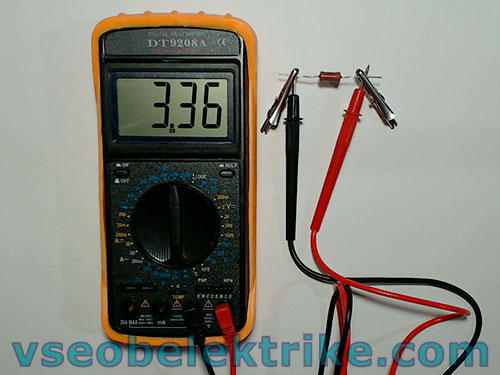

Измерения сопротивления

Порядок измерения:

1. Переключатель установить на знак сопротивления, выбрав максимальный диапазон.
2. Подсоединить щупы. В гнездо «СОМ» — щуп черный, в среднее «VmA» — щуп красного цвета.
3. Проверить состояние тестера: щупы сомкнуть. Экран должен высветить цифру 0 или другую малую величину, обозначающую сопротивление проводов щупов. На данную величину следует корректировать показатель сопротивления цепи.
4. Концами щупов прикоснуться к контактам исследуемого элемента, электрической цепи.
5. На дисплее появится показатель измеряемого сопротивления.

Для получения более точного значения необходимо сделать 3 попытки.

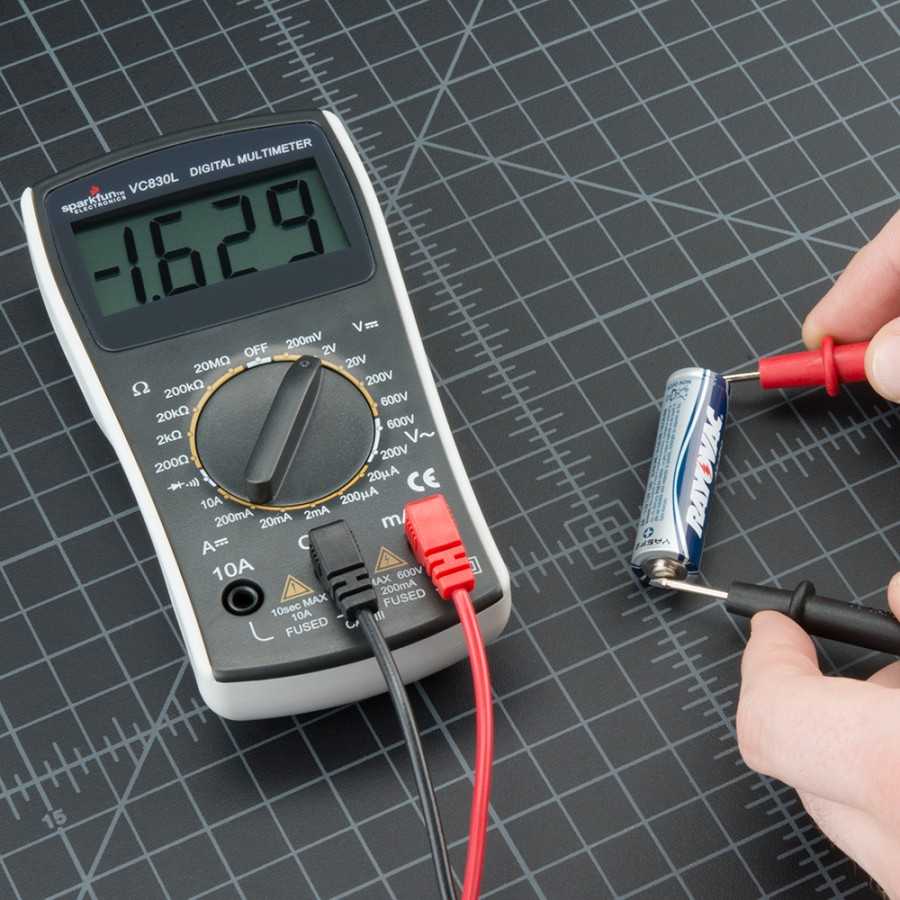

Измерение напряжения

Процедура похожа на исследование сопротивления

Важное внимание, однако, следует уделить соблюдению особой осторожности, так как сеть будет находиться под напряжением

Переключатель при этом следует установить на указатель напряжения, выбрав максимальный диапазон.

Прозвонка напряжения и заземления источника тока

Процедура прозвона:

1. Регулятор установить на режим переменного напряжения. Вставить в розетку фазную и нулевую клеммы.
2. Экран высветит 220 В.
3. Один штекер оставить в розетке, другим прикоснуться к ее заземлению. Если есть потенциал между землей и фазой, значит, заземление функционирует.

Измерения силы тока амперметром

Размер тока определяется путем последовательного подключения мультметра к не обесточенной цепи.

Порядок исследования:

1. Производится разрыв цепи.
2. Подключаются щупы:

• в разъем «СОМ» щуп черного цвета;
• в разъем 10А или 200 мА подключается красный.

При этом начальный диапазон выбирается по максимуму.

Штекерами следует осторожно коснуться контактов.
Снять с экрана показания.

Домашние умельцы часто интересуются, как пользоваться мультиметром клещами, что позволит исследовать силу тока бесконтактным способом, не разрывая цепь.

Данная модель тестера имеет своей верхней части клещи-магнитопровод. Чтобы определить величину тока, надо:

1. Переключателем установить нужный диапазон.
2. Раскрыть магнитопровод, нажав на соответствующую кнопку.
3. Клещи-магнитопровод перпендикулярно замкнуть вокруг провода (кабеля).
4. Снять с экрана показания.

Интересно! Топ лучших культиваторов для дачи

Прозвонка диодов

Процедура проводится таким же образом, каким исследуется сопротивление. Щупы разного цвета подключаются к диоду по очереди.

Тем самым определяется, есть ли пробой «р-n» – перехода.

Подключенное к диоду электроизмерительное устройство, показывающее характеристику исследуемого элемента в омах — килоомах, говорит о соединении с анодом данного устройства красного щупа.

Проверка емкости конденсатора

Проводя процедуру, пользоваться мультиметром надо правильно. Чтобы электроизмерительный прибор не повредить, вначале конденсатор следует разрядить.

Алгоритм измерения:

1. Переключатель перевести на режим Fcx.
2. К выводам конденсатора подсоединить наконечники щупов.
3. На экране высветится характеристика емкости.

Проверка транзисторов

Данная процедура необходима радиомастерам, занимающимся восстановлением сломанной радиоэлектронной аппаратуры.

Чтобы определить состояние биполярного триода, необходимо провести процедуру, подобную прозвону диодов.

Следует щупы подключить поочередно к «базе эмиттеру» и «базе-коллектору».

Исправным транзистор считается, когда показания тестера идентичны получаемым показаниям  прозвона диодов.

Измерение температуры мультиметром: на что обращать внимание

Эту функцию выполняет термопара (два железных стержня, соединенных проводами). При одинаковых показателях нагретых стержней по проводам начинает течь ток. При увеличении нагрева увеличивается напряжение.
Многие мультиметры обладают возможностью определять температуру в пределах «минус» 40 — «плюс» 1000 градусов Цельсия.

Порядок измерения:

1. Концы термопары вставить в коннекторы. При этом следует соблюдать полярность.
2. Условный спай приблизить к месту, где необходимо определить температуру.
3. Дисплей высветит искомый показатель.

Особенности китайских мультиметров

Заходя на китайские сайты Интернет-торговли, глаза разбегаются от разнообразия приборов. Вроде и характеристики совпадают, а названия и цены разные. Надеюсь, не будет ни для кого открытием, что практически все мультиметры изготавливаются на одном заводе, а бренды им заказывают торгующие организации.

Тем не менее, точность приборов приличная — погрешность менее 1 %. Это даже для европейских моделей нормально.

Питание большинства мультиметров осуществляется от батарей AAA, а не от «Кроны», с меньшей жизнью элемента

Даже недорогие модели оснащены подсветкой дисплея, что важно для монтажников

Ну и, как правило, цена на них не кусается, поэтому при жесткой эксплуатации не жалко поменять. Но, вне зависимости от цены, приборы у монтажников служат по нескольку лет в жестких условиях даже с разломанным корпусом.

Как измерять: подробная инструкция

Индустрия электротехнических приборов выпускает модели тестеров с различными интерфейсами. Изготовители описывают, как пользоваться мультиметром в подробной инструкции. Но зачастую, особенно в комплектации дешевых товаров, инструкция отсутствует или напечатана на английском языке. Несмотря на некоторые отличия, проведение измерений в разных устройствах производится по общим принципам.

Сила тока

Для того, чтобы измерить силу тока в цепи, нужно встроить прибор в цепь, то есть последовательно.

Мультиметр встраивается в разрыв цепи

Оптимально, если возможно подключить провода к разборным разъемам. В противном случае потребуется изготовить какое-либо приспособление. Удобно использовать обычный электрический провод с вилкой на одном конце и двойной розеткой на другом.

Важно правильно разнести провода: фазу на контакт одной розетки, 0 — другой, а между оставшимися контактами установить перемычку. Для определения силы тока к первой розетке подключают нагрузку, ко второй — тестер

Цепь замыкается, и на экране мультиметра появляется искомое значение.

Приспособление для замеров силы тока

Измерение тока небезопасно как для замерщика, так и прибора. При перегрузке устройство может сгореть.

Чтобы минимизировать возможный риск, нужно соблюдать определенные правила:

• Начинать с максимального диапазона. Даже при низком напряжении сила тока может быть очень большой.
• Если показания прибора меньше нижней границы ( 200 или 500 мА в различных моделях), переустановить красный провод в соответствующее гнездо и снять точные измерения уже в более узком диапазоне.
• Ограничивать длительность замеров и паузы между ними. Если не соблюдать временной режим, мультиметр перегреется и выйдет из строя.

Подключение красного щупа при токе свыше 200 мА

Прозвон

Чтобы определить целостность цепи и предохранителей, производится прозвонка проводов:

• Первый шаг — установить переключатель в режим измерения сопротивления на минимальный диапазон.
• Второй — подключить щупы к прибору и концам участка провода или шнура.

Если участок целый, раздастся звуковой сигнал. На экране появится значение сопротивления, близкое к 0.

Прозвонка провода

Когда звука нет, а цифры «скачут» — напряжение отсутствует, а цепь разомкнута.

Прозвонка напряжения и заземления источника тока

Установить регулятор в позицию измерения переменного напряжения. Нулевую и фазную клемму вставить в гнезда розетки. На дисплее должны появиться эталонные 220 В, возможно с небольшим отклонением.

Прозвонка розетки

Затем оставить один контакт в гнезде розетки, а второй присоединить к заземлению розетки.

Если между фазой и землей есть потенциал, то все в порядке — заземление работает.

Емкость конденсатора

Перед замерами конденсатор необходимо разрядить, чтобы не повредить мультиметр. Для этого замкнуть выводы отверткой с изолированной ручкой между собой.

Порядок измерения емкости:

1. Установить переключателем режим Fcx.
2. В специальное гнездо вставить выводы конденсатора или приложить в ним наконечники щупов.
3. Снять значение прибора, указанное в Фарадах.

Определение емкости

Если в конденсаторе обрыв, сопротивление будет бесконечным. При пробое оно меньше номинального кратно величине пробоя.

Температура

Если мультиметр поддерживает функцию измерения высоких температур, изготовители комплектуют прибор термопарой. Она представляет собой цепь из разнородных проводников, между контактами которых при разнице температур возникает электрический потенциал.

Как определить величину дистанционно:

1. Установить переключатель на режим измерения температуры (обозначение шкалы TEMP °С).
2. Подключить термопару, соблюдая полярность, к входу мультиметра.
3. Конец термопары максимально приблизить к нагретому объекту.

Экран покажет температуру среды в градусах Цельсия или по Фаренгейту в зависимости от выбранных единиц.

Измерение температуры нагретого предмета с помощью термопары

Если полярность не соблюдена, температура будет падать.

Дополнительные возможности

Разобравшись, как правильно пользоваться мультиметром для вычисления основных величин, можно переходить к изучению дополнительных функций прибора. Самая востребованная из них — это определение целостности проводов с помощью так называемой прозвонки. Провести эту процедуру несложно. Сначала нужно поставить стрелку прибора на соответствующий режим — обычно он обозначен изображением динамика или звуковых волн. Затем подключить щупы (чёрный в нижнее гнездо, красный — в среднее) и расположить их по краям цепи. Если она целая, то устройство издаст звуковой сигнал.

Мультиметром также можно проверить исправность диода. Если у конкретной модели прибора не предусмотрено для таких целей отдельной функции, это можно сделать в режиме определения сопротивления или прозвонки. Чёрный щуп нужно подключить к отрицательному концу диода, а красный — к положительному. Сопротивление должно присутствовать только в одном из них. Если оно есть в обоих направления или отсутствует вообще, то диод несправен.

Сложнее дело обстоит с проверкой светодиода. Он начинает работать только при поступлении тока в определённом диапазоне напряжения, потому при обычной проверке значения могут не подойти. Для того чтобы достоверно проверить его, понадобиться мультиметр с разъёмом для подключения транзисторов. Включать светодиод нужно «плюсом» в отверстие C (collector) и «минусом» в E (emitter) на секции NPN и наоборот на PNP. Если он исправен, то начнёт светиться. Определить положительный и отрицательный электроды у светодиода можно по их длине — «минус» обычно короче, чем «плюс».

У некоторых мультиметров есть функция проверки ёмкости конденсатора. Её диапазоны бывают в значениях от 2 нФ до 20 мкФ, а принцип проведения измерений ничем не отличается от прочих. Если таковой нет, то косвенно проверить исправность этого устройства можно с помощью режима определения сопротивления. Предел измерения нужно выставить на 20—2000 кОм, а щупы подключить к конденсатору.

Если он работает, то сопротивление сначала будет на нуле, но затем начнёт медленно увеличиваться, пока не дойдёт до максимального значения, и прибор не покажет цифру «1». Однако, такой способ ненадёжен — он не показывает ёмкость устройства и не может определить, справиться ли конденсатор с напряжением.

Раз в год рекомендуется проверять на точность сам мультиметр. Для этого нужно измерить им сопротивление, ток и напряжение в калибровочных схемах, где это значение заранее известно. Делается такая процедура в лабораториях, но многие домашние мастера считают, что для работы с бытовыми электроприборами такая точность не нужна, и пренебрегают ею.

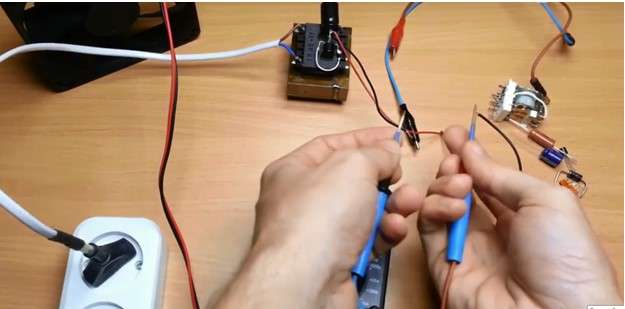

Прозвонка проводов с помощью мультиметра

Прозвонку выполняют так:

• красный щуп подключают к разъему «V/Ω»;
• черный — в разъем «COM»;
• переключатель переводится в сектор с изображением колокольчика или звуковых волн;
• контакты щупов соединяют для проверки: исправный прибор издает при этом звуковой сигнал;
• щупы подсоединяют к концам тестируемого проводника.

Проверка целостности цепи

Если провод цел, мультиметр издаст звук.

С помощью режима прозвонки проверяются и диоды. Вот порядок действий:

• черный щуп подсоединяют к катоду (минус), красный — к аноду (плюс): прибор издает сигнал;
• меняют щупы местами: прибор молчит, на дисплее отображается «1».

Такие результаты свидетельствуют о работоспособности диода. О его неисправности говорят такие признаки — в обоих случаях прибор:

• издал сигнал: диод пробит;
• не издает сигнал: диод сгорел.

В некоторых моделях функция прозвонки отсутствует, но это не значит, что она недоступна, если результат не является бесконечно большим, подается сигнал. Без функции прозвонки пользователю самому придется оценить значение сопротивления, только и всего. Если оно представляет некую конечную величину, провод рабочий. Переключатель устанавливается на верхний диапазон сектора, обычно это «2К» или «2000».

Разъемы для подключения и щупы мультиметра

Обычно, даже бытовые мультиметры имеют съемные щупы разного цвета – один черный другой красный, а кроме того два или три разъема для их подключения на панели прибора.

Разъемы цифрового тестера, как в нашем случае, маркируются следующим образом:

10ADC – разъем используется только для измерения постоянного тока в диапазоне до 10 А. В него подключается красный щуп, когда требуется измерить силу тока

COM (common общий) – общий разъем, при различных режимах измерения так же может быть минусовым или заземленным. В него подключается черный щуп

VΩmA – разъем для основных измерений – сопротивления, напряжения или тока (кроме высоких токов более 10А) В него подключается красный щуп

Наиболее часто пользуются именно общим и VΩmA разъемами, ими делаются основные измерения.

Когда будете пользоваться цифровым мультиметром, проводя измерения, не бойтесь перепутать местами щупы, или приложить черный к плюсовой клемме, если вы перепутаете полюсы измерения, мультиметр не сгорит, а лишь укажет на это знаком «-» на экране, так кстати определяется фаза и ноль у переменного тока и плюс с минусом у источников постоянного тока.

Цены на популярные модели мультитестеров

Здесь речь пойдет о том случае, когда стоимость действительно соответствует качеству. Простейшие приборы сейчас из Китая привозят за 300-500 рублей. Работают они недолго. Корпус капризный. О подсветке дисплея производитель даже не думал. Конденсаторы, резисторы мерить не получится, сеть 220 Вольт тоже. Ценовая категория до 2500 рублей – минимум, что необходимо для любителя. Профессионалу придется потратить от 5 до 25 тыс. рублей. И здесь все решает потребность. Когда требуется широкий спектр функциональных возможностей, за это придется платить. Однако в быто точность 5% вполне приемлема. Поэтому тратить больше 2,5 тысяч смысла не имеет.

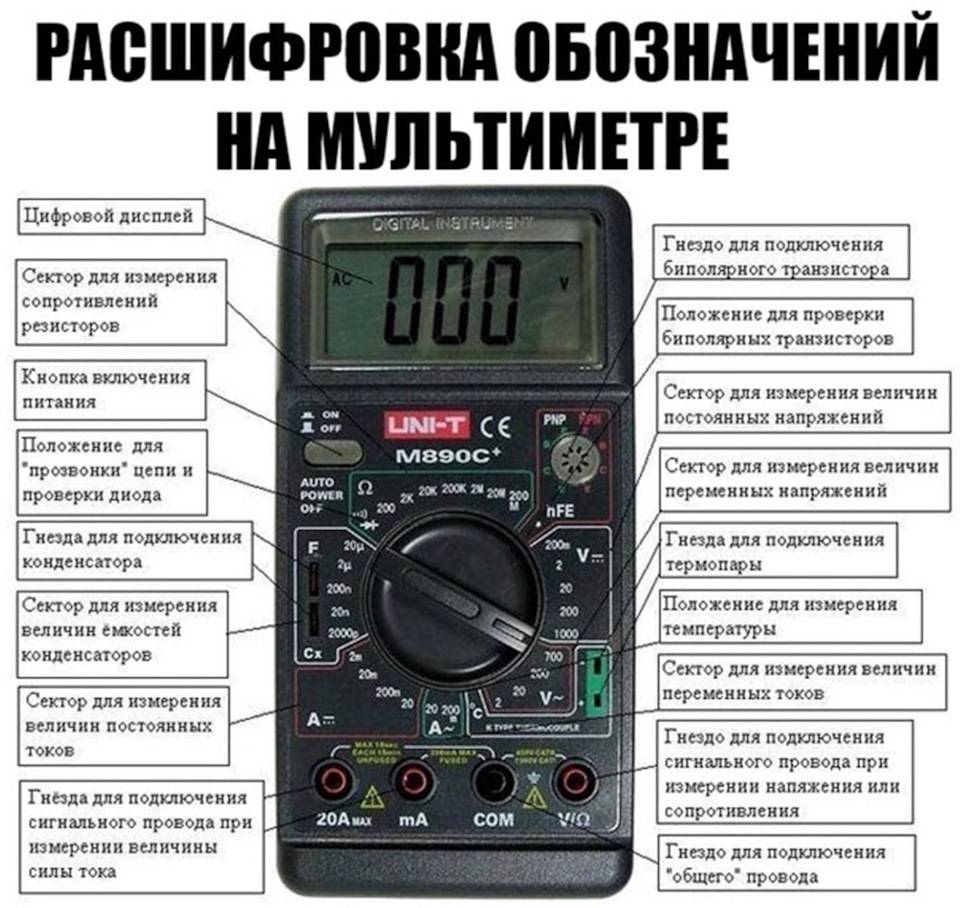

Мультиметр внешний вид и разъемы

На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры.

Что означают данные надписи:

• OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
• ACV — измерение переменного U
• DCV — измерение постоянного U
• DCA — измерение постоянного тока
• Ω — замер сопротивления
• hFE — замер характеристик транзисторов
• значок диода — прозвонка или проверка диодов

Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:

Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах». При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны. В менее качественных вариантах используются обычные пружинки.

Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа

Поэтому важно правильно подключать щупы для измерения определенных величин, иначе можно легко спалить прибор

Щупы как правило разного цвета — красного и черного. Щуп черного цвета подключают к разъему с надписью COM (в переводе — «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда необходимо замерить силу тока от 200мА до 10А. Разъем VΩmA используется для всех остальных измерений — напряжения, тока до 200мА, сопротивления, прозвонки.

Основное нарекание вызывают именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера. В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов.

Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на Али вот здесь.

Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов. У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не испортит мультиметр.
