Какие гидравлические процессы протекают в гидрострелке?
Для того чтобы были понятны причины установки гидроразделителя в систему отопления дома, необходимо понять, что же происходит с водой во время её прохождения в полости гидрострелки. Для этих целей обязательно нужно вникнуть в суть основных параметров функционирования, верно спроектированной, двух и более контурных автономных систем отопления с применением гидроразделителя.
https://youtube.com/watch?v=YWC8mhFJZKQ
После выполнения монтажных работ, сварки всех стыковых соединений в трубах, система отопления заполняется прохладной водой, как правило, в пределах 5 – 15 градусов.
При включении котла автоматика подключает циркуляционный насос основного контура и выполняется разжигание горелки, так как теплоноситель пока что не набрал заданную программой температуру, насосы вторичных контуров не включаются и теплоноситель движется только по первичному контуру. Таким образом, весь поток будет направлен вниз по гидрострелке, как показано на схеме (Ситуация №1).
Сразу же после того, как теплоноситель достигнет заданного температурного уровня, начинается равнозначный отбор второстепенным контуром водяного потока. В исключительном порядке, равных водяных потоков, основного и второстепенного контура, гидрострелка функционирует только лишь как воздушный отводчик и грязе-мазутоулавливатель, то есть, так как уже упомянуто выше в пунктах 3 и 4. Таким образом, происходит стандартный отопительный процесс и нагревание горячей воды для нужд вашего дома (на схеме это Ситуацию №2)
Обязательно необходимо обратить внимание, что достичь при практическом применении абсолютного равенства водяных потоков Q1=Q2 во всех контурах отопительной системы практически невозможно. Именно поэтому, в обязательном порядке необходимо устанавливать гидрострелку в системе отопления дома.
Далее автоматика будет регулировать расход во второстепенном контуре, например, когда вода в ГВС достигнет заданной температуры насос горячего водоснабжения отключится; в условиях, если термоголовки радиаторов прикрывают поток в следствии перегрева помещения на солнечной стороне, тем самым повышая гидросопротивления в этом контуре отопления, срабатывает автоматика адаптивного насоса, понижая их производительность и снижая поток Q2
Через это поток Q1-Q2 начинает движение вверх по гидрострелке (на схеме Ситуацию №3). Если в системе отопления нет гидрострелки, из-за значительного гидравлического перекоса вышли бы из строя как минимум циркуляционные насосы.
Когда автоматика котла останавливает насос основного отопительного контура, поток теплоносителя в гидрострелке стремится вверх (на схеме Ситуацию №3). Но данная ситуация бывает очень редко.
Подведём краткие итоги. Учитывая вышеизложенное можно сказать, что установка гидрострелки в системе отопления вашего дома жизненно необходима, если у вас 2 и более контуров отопления и котел имеет теплообменник из чугуна.
Почему следует применять гидравлическую стрелку?
В системах отопления, где имеется два и более отопительных контура (радиаторы, водяной теплый плинтус, теплый пол, ГВС), как правило, контуры соединены между собой общим коллектором. При этом, наличие общего коллектора может привести к следующим проблемам:
Циркуляционные насосы каждого из контуров оказывают влияние друг на друга (особенно если насосы различаются по мощности). Для преодоления воздействия более мощного насоса, маломощный насос должен работать на пределе своих возможностей, потребляя больше электричества, чем это требуется в «обычных» условиях. При этом, работая на пределе своих возможностей, насосы раньше выходят из строя. К тому же, в таких условиях насос не всегда может обеспечить требуемую производительность;
Гидрострелка для отопления зачем она нужна?
- Даже если циркуляционный насос одного из котуров был выключен, его радиаторы все равно будут нагреваться (под воздействием остальных насосов, циркуляция теплоносителя в отключенном контуре будет сохраняться);
- Трудности при расчете мощности насосов как для котла, так и для отопительных контуров. Мощность насоса котла должна подбираться с учетом суммарной мощности насосов потребителей тепла.
Все вышеперечисленные проблемы может решить гидравлическая стрелка.
Примечание! В гидравлическом разделителе скорость движения теплоносителя резко снижается (примерно в 9 раз), это происходит из-за того, что при входе в разделитель, диаметр потока увеличивается в несколько раз (как правило, в 3 раза). Благодаря этому, исключаются перепады давления в системе.
Виды разделителей
Классификация разделителей:
- В зависимости от объема:
- большие – 200-300 л.;
- средние – от 20 до 150 л.;
- маленькие – меньше 20 л.
- В зависимости от числа контуров:
- двухконтурный;
- многоконтурные.
- В зависимости от формы сечения:
- круглые;
- квадратные.
- В зависимости от расположения:
- горизонтальные;
- под углом;
- вертикальные.
- В зависимости от положения патрубков:
- параллельные (на одной оси);
- чередующиеся (на разных осях).
Другие формы гидравлических разделителей
Рассмотренные разделители отопительной системы являются классическими, и они наиболее часто монтируются в системах. Но гидравлики утверждают, что и ниже приведенные разделители имеют право на существования.
Когда и при каких условиях нужно ставить гидрострелку?
Граница необходимости включения в систему отопления, в котельную такого устройства, как гидрострелка, рассматривается индивидуально и зависит от ряда условий – мощности насосов, их взаимодействия, общая мощность системы, наличие дополнительных котлов, использующихся в связке в основным.ф
Профессиональные инженеры рекомендуют включать гидрострелку в систему отопления тогда, когда количество котлов больше одного и количество насосов больше трех. В противном случае необходимости в ней нет. Повредить она не повредит, но и пользы от усложнения всей конструкции не будет.
Таким образом данное устройство подходит только для большой разветвленной системы, например, в многоквартирных домах или крупных дачах с большим количеством пристроек, в противном случае. Особенно когда насоса всего один или два, это является просто пустой тратой денег и нерациональным использованием средств.
Что такое гидрострелка и для чего она нужна.
Правильное название гидрострелки – гидравлический распределитель. Своё название «стрелка» это устройство получило за способность перенаправлять потоки горячей воды в нужное нам направление подобно железнодорожной стрелке. Для чего нужен гидравлический разделитель в системе отопления Чтобы понять предназначение гидрострелки, давайте вспомним, как вообще работает автономная система отопления. В упрощённом варианте одноконтурная система отопления выглядит так:
Принцип работы отопления.
Принцип работы отопления с естественной системой циркуляцией и так понятен. Котёл нагревает теплоноситель, который по законам физики тепло поднимает в верх. От куда по наклонным трубам опускается в низ. Проходя через нагревательные приборы (батареи), отдаёт им тепло и возвращается к котлу остывшим. Где опять нагревается. Хотя схемы с естественной циркуляцией теплоносителя не плохо работают, следует все же установить циркуляционный насос – это резко поднимет эффективность работы системы отопления.
Естественная система циркуляции
Ну а систему с принудительной циркуляцией можно представить так: котёл нагревает теплоноситель и при помощи циркуляционного насоса разводит его по батареям, которые обогревают помещение, после чего возвращает обратно в котёл. Насос может быть установлен на трубе, либо уже входить в конструкцию котла. При правильном подборе насоса его может быть достаточно для долгой и правильной работы. И установка дополнительного оборудования вроде не требуется. Для небольшого дома этого может быть достаточно. Но в большом доме, где имеется несколько контуров теплопотребления, с различным температурным режимом этого недостаточно. И один циркуляционный насос с этой задачей на вряд-ли справится. Нужно устанавливать несколько насосов, но так чтобы они не мешали друг другу.
Что такое гидрострелка для отопления?
В сложных разветвленных отопительных системах даже насосы завышенной мощности не смогут соответствовать разным параметрам и условиям работы системы. Это негативно скажется на функционировании котла и сроке службы дорогостоящего оборудования. Помимо этого, каждый из подключенных контуров имеет свой собственный напор и производительность. Это приводит к тому, что одновременно слаженно вся система работать не может.
Даже если каждый контур снабдить своим собственным циркуляционным насосом, который будет отвечать параметрам заданной магистрали, то проблема только усугубится. Вся система станет разбалансированной, потому что параметры каждого контура будут существенно различаться.
Чтобы решить проблему, котел должен выдавать необходимый объем теплоносителя, а каждый контур должен забирать из коллектора ровно столько, сколько нужно. В данном случае коллектор выполняет функции разделителя гидросистем. Именно для того, чтобы выделить из общего контура «малый котловой» поток и нужен гидроразделитель. Второе его название гидравлическая стрелка (ГС) или гидрострелка.
Такое название прибор получил за то, что он так же, как и железнодорожная стрелка, может разделять потоки теплоносителя и направлять их в нужный контур. Это прямоугольный или круглый резервуар с заглушками с торцов. Он подключается к котлу и коллектору и имеет несколько врезанных патрубков.
Принцип работы гидравлического разделителя
Поток теплоносителя проходит гидравлический разделитель для отопления со скоростью 0,1-0,2 метра в секунду, а насос котла разгоняет воду до 0,7-0,9 метров. Скорость водяного потока гасится за счет изменения направления движения и объема проходящей жидкости. При этом теплопотери в системе будут минимальные.
Принцип работы гидравлической стрелки заключается в том, что ламинарное движение водяного потока практически не вызывает гидравлического сопротивления внутри корпуса. Это способствует сохранению скорости потока и уменьшению теплопотерь. Такая буферная зона разделяет потребительскую цепь и котел. Это способствует автономной работе каждого насоса без нарушения гидравлического равновесия.
Режимы работы
Гидравлическая стрелка для систем отопления имеет 3 режима работы:
- В первом режиме гидроразделитель в системе отопления создает условия равновесия. То есть расход контура котла не отличается от общего расхода всех контуров, которые подключены к гидрострелке и коллектору. При этом теплоноситель не задерживается в приборе и движется через него по горизонтали. Температура теплового носителя на патрубках подачи и отведения одинаковая. Это довольно редкий режим работы, при котором гидрострелка не влияет на работу системы.
- Иногда встречается ситуация, когда расход на всех контурах превышает производительность котла. Такое бывает при максимальном расходе жидкости всеми контурами сразу. То есть спрос на тепловой носитель превысил возможности котлового контура. Это не приведет к остановке или разбалансировке системы, потому что в гидрострелке сформируется вертикальный восходящий поток, который обеспечит подмес горячего теплоносителя из малого контура.
- В третьем режиме термострелка на отопление работает чаще всего. При этом расход нагретой жидкости в малом контуре выше, чем суммарный расход на коллекторе. То есть спрос во всех контурах ниже, чем предложение. Это также не приведет к разбалансировке системы, потому что в приборе образуется вертикальный нисходящий поток, который обеспечит сброс избыточного объема жидкости в обратку.
Дополнительные возможности гидрострелки
Описанный выше принцип работы гидравлического разделителя в системе отопления позволяет прибору реализовать и другие возможности:
После попадания в корпус разделителя скорость потока снижается, это приводит к оседанию нерастворимых примесей, которые содержатся в теплоносителе. Для слива скопившегося осадка в нижней части гидрострелки устанавливают кран. Благодаря снижению скорости потолка из жидкости выделяются пузырьки газа, которые выводятся из прибора через автоматический воздухоотводчик, установленный в верхней части. По сути, он выполняет функции дополнительного сепаратора в системе
Особенно важно удалять газ на выходе из котла, ведь при нагревании жидкости до высоких температур газообразование повышается. Гидроразделитель очень важен в системах с чугунными котлами. Если такой котел подключить напрямую к коллектору, то попадание холодной воды в теплообменник приведет к образованию трещин и выходу оборудования из строя
Если такой котел подключить напрямую к коллектору, то попадание холодной воды в теплообменник приведет к образованию трещин и выходу оборудования из строя.
Расчет глубины заложения ленточных мелкозаглубленных фундаментов
Как залить мелкозаглубленный ленточный фундамент я уже подробно описывал в одной из предыдущих статей. Поэтому в подробности вникать не будем.
Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.
Так же, немаловажным отличием мелкозаглубленных фундаментов является то, что его необходимо делать монолитным не только ниже уровня грунта, но и сразу, выставив опалубку, залить надземную часть фундамента – цоколь. Это в значительной степени усилит весь ленточный фундамент.
Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Для того, чтобы не запутаться, давайте рассмотрим таблицу.
Таблица №2: Глубина промерзания грунта в некоторых регионах
Примечание: Помимо того, что на глубину заложения ленточного фундамента влияет глубина промерзания и тип грунта, так же не стоит отбрасывать еще один очень важный фактор – уровень грунтовых вод, о котором и поговорим далее.
Зависимость глубины заложения ленточного фундамента от уровня грунтовых вод (УГВ)
Существует два варианта расположения грунтовых вод – когда они расположены ниже глубины промерзания грунта, и когда – выше.
Уровень грунтовых вод ниже глубины промерзания грунта
Единственным ограничением, в данном случае, является то, что в таких грунтах, как суглинки, глины и им подобных, ленту необходимо закладывать минимум на половину глубины промерзания такого грунта. В других, «хороших» грунтах, этот фактор на заложение фундамента — не влияет.
Другими словами, если глубина промерзания в Вашем регионе, допустим – 1,5 метра , то ленточный мелкозаглубленный фундамент необходимо устраивать минимум на 0,75 метров .
Уровень грунтовых вод выше глубины промерзания грунта
Если грунтовые воды расположены высоко, то глубина копки траншеи для ленточного фундамента не зависит от их уровня только на скалистых грунтах, песчаных крупнозернистых, гравийных и им подобных.
На любых других типах грунтах, с высоким УГВ, монолитную ленту придется заглублять ниже глубины промерзания на 10-20см (таблица №2). В этом случае она станет заглубленным фундаментом.
Для чего нужна гидрострелка в системе отопления
Гидрострелка – это деталь из обвязки котла, с помощью которой стабилизируют характеристики процесса циркуляции теплоносителя и нивелируют тепловые колебания в теплогенерирующем агрегате. Кроме того, гидрострелка может работать и как компенсатор, обеспечивающий независимость отопительных контуров.
В итоге растет КПД системы отопления, уменьшается расход топлива, облегчается работа теплогенерирующего агрегата и продлевая срок безаварийной эксплуатации всего оборудования.
Как работает гидрострелка?
Типовая гидравлическая стрелка представляет собой вертикально ориентированный цилиндр или прямоугольный параллелепипед с четырьмя рабочими отводами – по два сверху и снизу.
Причем центральная ось верхних отводов располагается вдоль одной линии или со смещением одного штуцера вверх. В свою очередь пара нижних отводов обустроена либо вдоль одной оси, либо со смещением вниз одного из штуцеров. К верхним отводам подключают напорную ветвь системы, а к нижним, соответственно, обратку.
Принцип работы гидрострелки
Кроме того в дно корпуса «стрелки» врезают штуцер с вентилем для слива теплоносителя из системы, а в крышку – штуцер с клапаном для удаления воздуха, который скапливается над водой (теплоносителем) и стравливается за счет давления в системе.
Устроенная подобным образом гидрострелка делит систему отопления на два контура:
- Малую ветвь, в которую входит «стрелка» и котел. Схема циркуляции: горизонтально от котла – вертикально по стрелке – горизонтально в котел.
- Большую ветвь, в которую входит котел, трубы, радиаторы и стрелка. Схема циркуляции: горизонтально от котла, сквозь стрелку, к батарее – вертикально по батарее – горизонтально от батареи, сквозь стрелку, к котлу.
Циркуляция по малому контуру осуществляется только в случае избытка тепла в системе. В этом случае излишне разогретый теплоноситель сбрасывается посредством стрелки в обратку, после чего контроллер температуры котла «гасит» топку.
При этом теплогенерирующий агрегат сможет включиться в работу системы только после понижения температуры теплоносителя до приемлемого уровня, открывающего большую ветвь циркуляции.
Движение теплоносителя по большой ветви – фактически всей разводке системы – осуществляется только в случае штатной работы котла, генерирующего «нужную» батареям порцию тепловой энергии.
Проще говоря: система отопления с гидрострелкой тратит минимум топлива и производит максимум тепловой энергии.
Как устроен гибрид гидрострелки и коллектора?
Такой гидродинамический терморегулятор можно сделать из любой типовой стрелки, заменив «правые» отводы на коллекторы. То есть напротив каждого «левого» штуцера, подключаемого к котлу, к корпусу приваривают не «правый» штуцер, а длинную трубу с множеством вертикальных отводов – коллектор системы отопления.
Гидравлическая стрелка
Теплоноситель поступает из котла в «стрелку», движется по ней в горизонтальном направлении и переходит в коллектор лучевой разводки, распределяясь по множеству контуров системы отопления. Причем каждый напорный патрубок на «выходе» из стрелки-коллектора комплектуется своим насосом, обеспечивающим циркуляцию теплоносителя в конкретном контуре разводки.
В итоге коллектор отопления с гидрострелкой регулирует не только температуру теплоносителя, но и направление циркуляции, выравнивая давление между ветвями системы. Причем строительство такого гибрида оправдано лишь в случае экономии места в котельной. Поскольку тривиальное подключение пары коллекторов к типовой стрелке с четырьмя патрубками даст тот же эффект.
Как выбрать гидродинамический терморазделитель?
Относительно низкая цена гидрострелки для отопления нивелирует саму идею строительства этого узла своими руками.
Поэтому большинство домовладельцев предпочитают «заводские» стрелки кустарным самоделкам, выбирая гидродинамический терморегулятор по следующим параметрам:
- Тепловой мощности котла.
- Объему теплоносителя в системе.
Эти параметры должны соответствовать «паспортным» данным гидрострелки, то есть сама процедура выбора выглядит следующим образом:
- Узнаем тепловую мощность котла (по паспорту агрегата) и объем воды в системе (по метражу труб и габаритам котла и батарей).
- Идем в магазин и покупаем стрелку, подходящую под объем и мощность.
https://youtube.com/watch?v=sLsOysrbhb8
Также советуем посмотреть:
- Пленочный теплый пол с инфракрасным излучением
- Альтернативные источники отопления для частного дома — что выбрать?
- Для чего нужен байпас в системе отопления?
- Гофрированные нержавеющие трубы для отопления
3 способа расчёта параметров гидрострелки
Важен ли объем гидрострелки? Этот параметр имеет большое значение, особенно если в системе автономного отопления будет использоваться твердотопливный котел, так как его работа отличается нестабильным давлением перепадами. Каждый из контуров имеет свои рабочие характеристики и отличается скоростью циркуляции теплоносителя, его температурой и давлением. Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. При высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с. Его диаметр подбирается так, что на контуре образуется участок с малым гидравлическим сопротивлением. Это позволяет стабилизировать давление даже при аварийном простое рабочих контуров.
По максимальному потоку теплоносителя.
Чтобы рассчитать диаметр гидрострелки по максимальному потоку теплоносителя, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы узнаем по техническим характеристикам котла, а расход по контурам, который зависит от их размера и объема и определяется при подборе контурных насосов. Расход на все контуры сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.

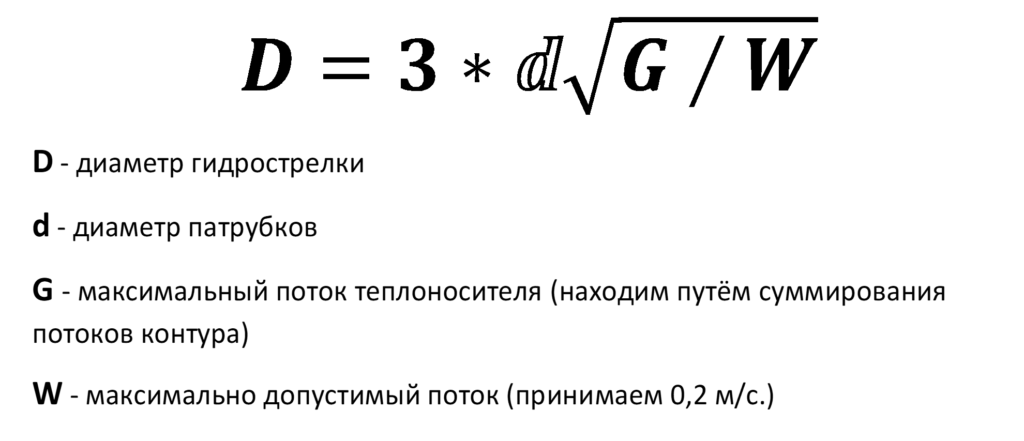

Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя Приведем пример: Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.
По максимальной мощности котла.
Ещё один способ расчёта гидравлической стрелки по мощности котла. Оценка будет приблизительной, но достаточно правильной. Нужно будет знать мощность котла и разницу температур теплоносителя в подающем и обратном трубопроводе (находим опытным путём).

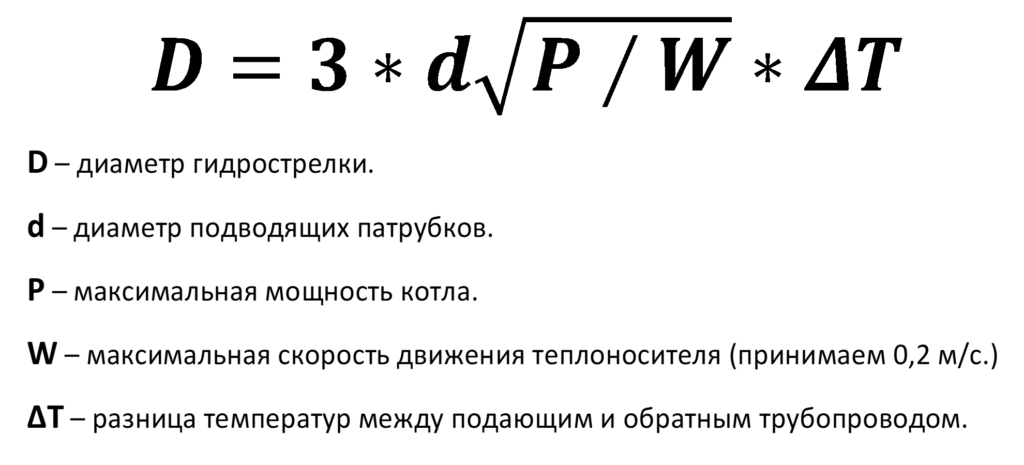

Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимальной мощности котла.
Определяем длину гидрострелки.
Диаметр гидрострелки для отопления нашли, теперь еще надо определить и её длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).
Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d.
Режимы работы гидрострелки

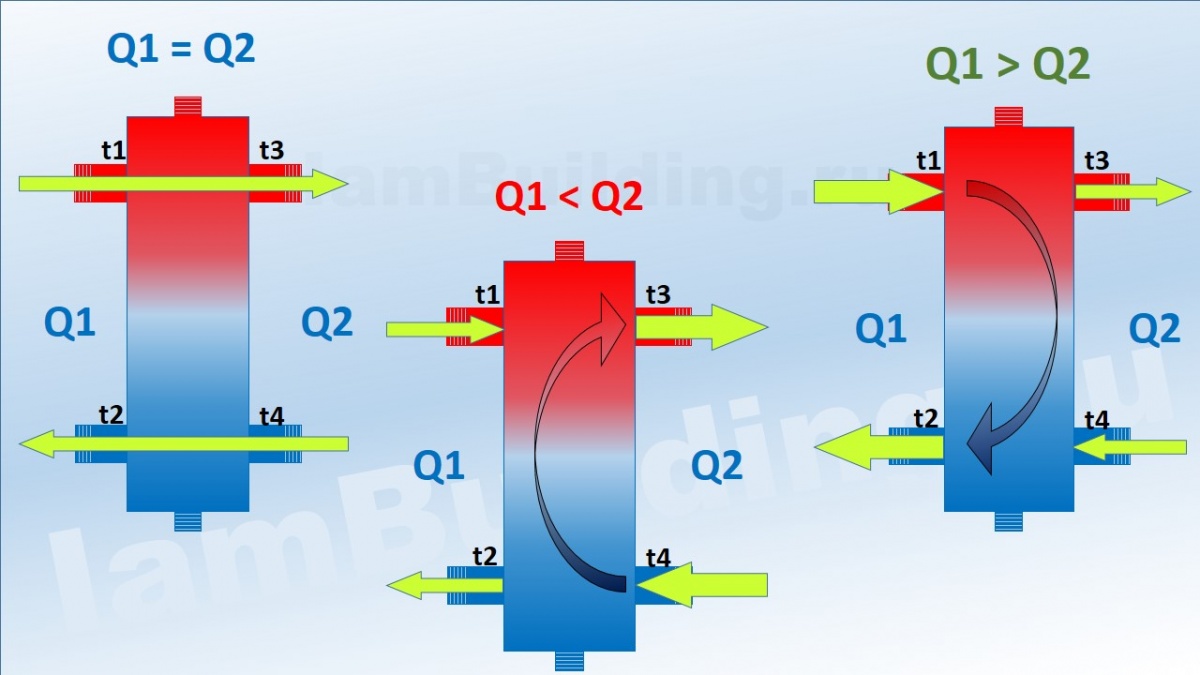

Часто в интернете встречаются вот такие 3 картинки которые рассказывают о режимах работы гидрострелки и о замечательных свойствах данного устройства. Дополним данные картинки дополним значениями режимов расхода теплоносителя Q1 и Q2.
Покупатель радуется, т.к. считает, что у него появляется гибкость в работе системы отопления.
Но не тут то было, т.к. режим работы гидрострелки, всегда 1.
Что такое режим работы? Режим работы связан с соотношением расходов через котловой контур Q1 по отношению к расходам контура потребителя Q2. В результате может быть 3 варианта работы между контурами может быть равенство Q1=Q2, Расход котлового контура может быть меньше чем в контуре потребителе Q1<Q2, Расход в котловом контуре больше чем в контуре потребителеQ1>Q2.

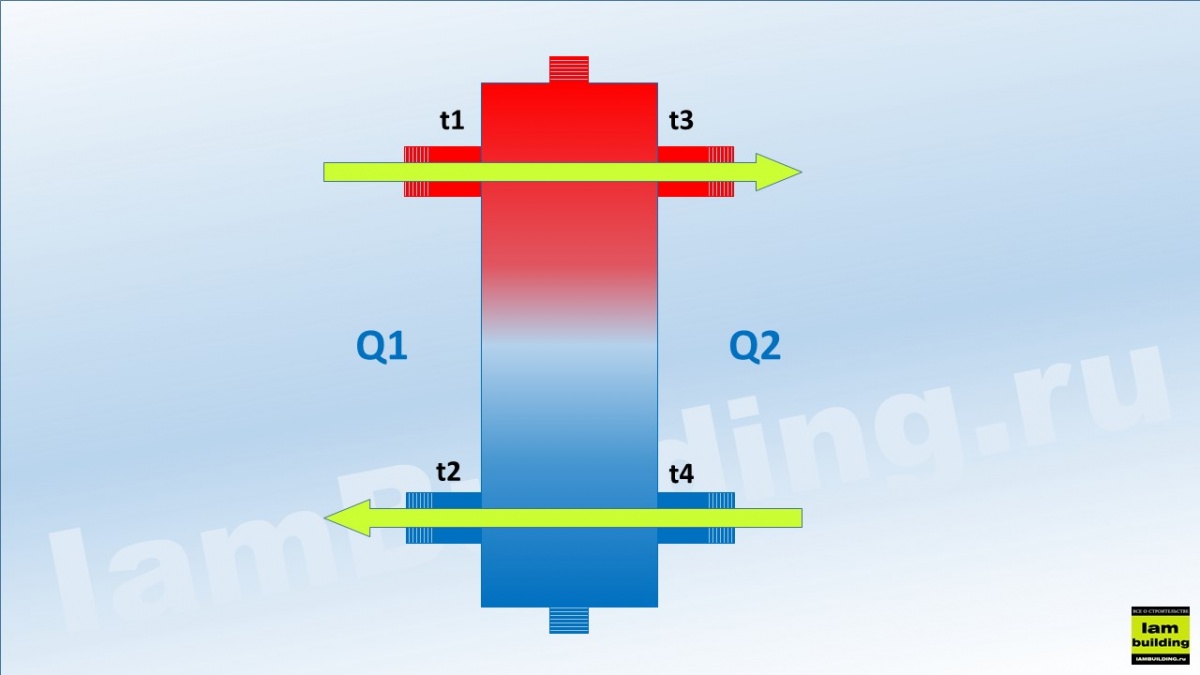

Режим 1
Когда данный режим может работать? Никогда!
Даже если подобрать сопротивление контуров, производительность насосов таким образом, что бы расходы контуров уровнялись, то как только где то в системе закроется термоголовка или включится насос бойлера или любой другой насос, равенство контуров пропадает.
Поэтому данной схемы работы не может быть не теоретически не практически.

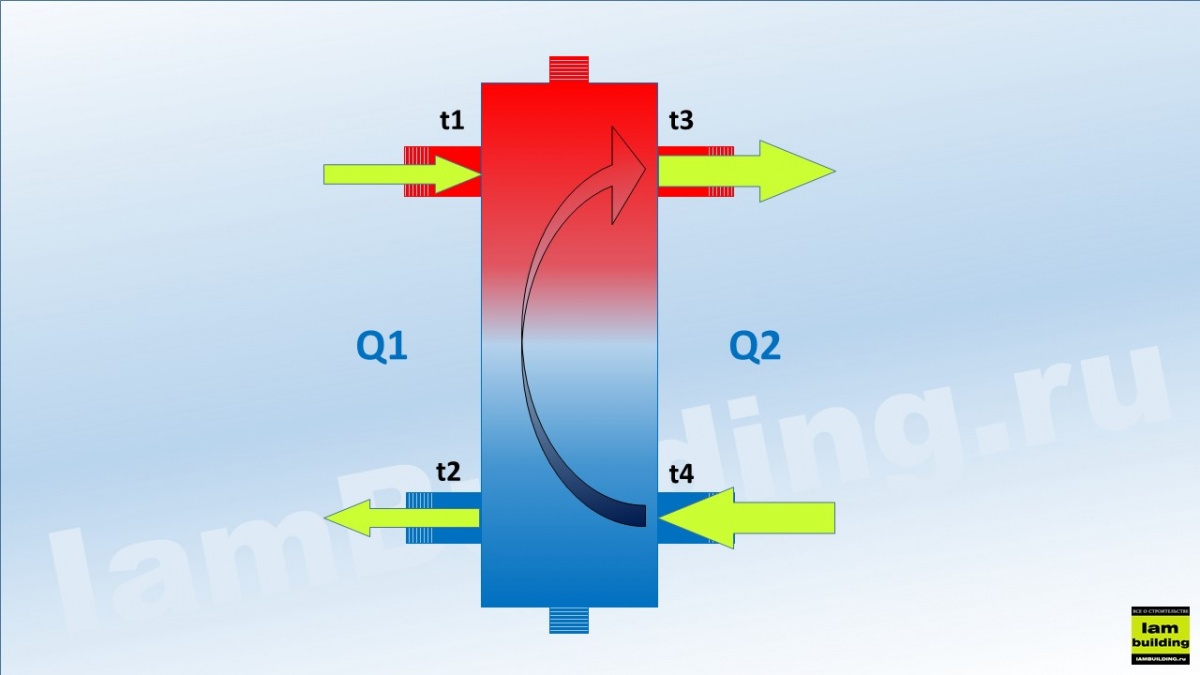

Режим 2
О данном режиме нужно знать 1 самое важное, Его ни в коем случаи нельзя допускать!
Предположим, что котел может выдавать 40 литров теплоносителя в минуту, а системе в это время требуется 120. Что произойдет?
От котла (t1) будет поступать 40 литров теплоносителя нагретого предположим до 60˚С, но системе (t3) требуется 120 литров, в результате контур потребления заберет 40 литров с котлового контура и 80 литров с обратного контура. Но как все понимаем, теплоноситель с обратного контура возвращается не 60˚С как с котлового, а предположим 40˚С. В результате на входе потребительского контура будет подача теплоносителя уже не 60 ˚С а замешается 60˚С и 40˚С в долевом соотношении поступающего литража 40 и 80 и на подаче будет порядка 46-48 градусов.
Выход в данном случаи 1 и он не верный, поднимать температуру котлового контура например до 80˚С, и тогда после замешивания в контур потребителя пойдет порядка 70 градусов. Вроде бы справились с задачей, но что происходит в нижней части гидрострелки?
Обратный контур на 20-25˚С градусов холоднее чем поступает в сам контур 70-20=50˚С. Теплоноситель с температурой 50˚С поступает в котловой контур который выдает 80˚С, в результате имеем разницу между подачей и выдачей 30 и более градусов.
Такая температурная разница заставляет работать котел в конденсационном режиме, т.к. холодная обратка его очень сильно охлаждает. В паспортах к котловому оборудованию вы можете прочитать требование, что температурная разница между подачей и выходом не должна превышать 20 градусов. Котел какое-то время будет сопротивляться но со временем все же лопнет, может и сразу лопнуть.
Еще раз напоминаем, что данного режима допускать нельзя ни в коем случаи.

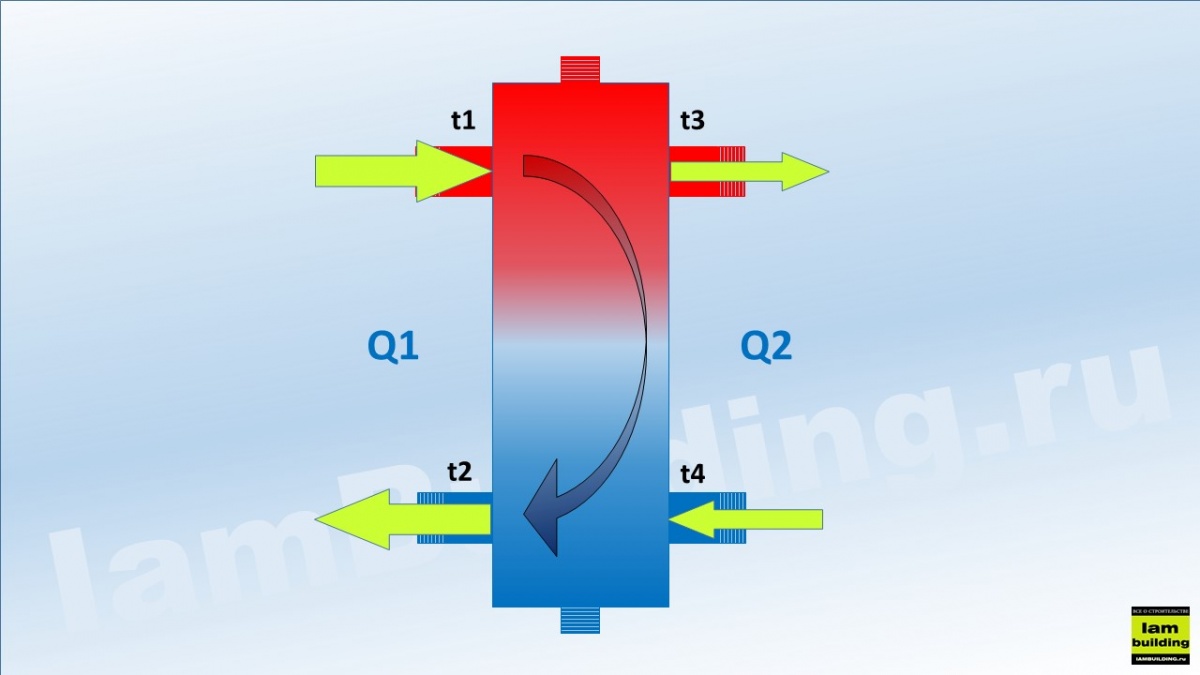

Режим 3
Остается 1 и самый приемлемый режим работы когда расход котлового контура превышает расход в потребительском контуре.
В данном случаи, излишний теплоноситель спускается в нижнюю часть стрелки, подогревает обратку с контура потребителей и подается в котел с минимальным температурными перепадами. В данном режиме, холодная обратка никогда не нанесет вреда котлу.
Запомните: Только 1 режим возможен в режиме работы гидрострелки.

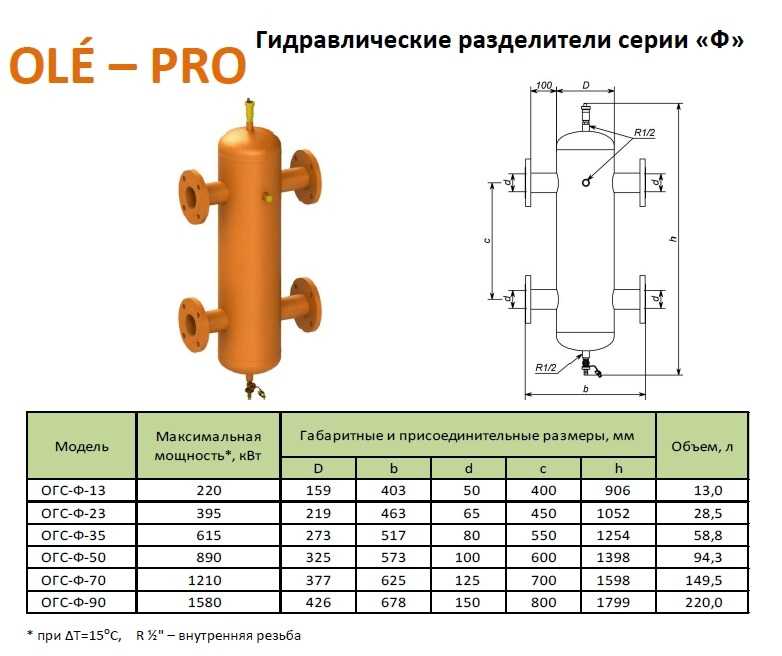

Комплектация и характерные отличия гидрострелок
Комплект разделителя зависит от внутреннего наполнения и численности контуров, на которые он рассчитан. Обязательный элемент – автоматический отводитель для воздуха 1/2, оборудованный обратным клапаном либо шаровым краном. Для установок на заказ в комплектацию входит съемная теплоизоляция.
В гидрострелках типа ГС вмонтированы элементы для устранения воздуха и шлама. В МГС (многофункциональные гидрострелки) комплекте есть магнитные стержни и возможность регулировать опору по высоте в пределах 10 см. Устройства типа ГС, МГС, flexbalance и maibes можно использовать для двухконтурных систем, но возможна их докомплектация коллектором.
Назначение
Итак, для чего же нужна гидрострелка в системе отопления?
Цель установки гидрораспределителя в систему отопления – разделение потоков теплоносителя, а также защита котельного оборудования.
Рассмотрим основные конкретные ситуации, в которых может пригодиться данное устройство в отопительной системе:
- Когда требуется создание двух и более контуров отопительной цепи с различным расходом теплоносителя. Например, пристыкованный контур требует большего расхода, чем основной от котла. В этом случае, есть два способа решения проблемы: увеличить мощность и циркуляцию основного контура, что будет не оправдано экономически и приведёт к быстрой выработке ресурса оборудования. Другой способ – установка гидрострелки, которая отрегулирует поток.
- В отопительных схемах, включающих бойлеры, тёплые полы и несколько контуров, гидроразделитель поможет избежать негативного влияния этих систем друг на друга. При включении и выключении любого из элементов, не нарушится общий баланс системы.
- Если есть несколько контуров (от одного котла), в каждом из которых имеется свой циркуляционный насос. Гидрострелка не допускает противодействие их друг другу. Приборы работают мягко, теплоноситель распределяется равномерно и в достаточном количестве во всех контурах.
- Есть несколько котлов, которые объединены в единую отопительную цепь. Без установки гидрострелки тут не обойтись.
- Ремонтопригодность – ещё один плюс, который появляется при установке гидрораспределителя. Прибор даёт возможность сохранять работоспособность всех контуров, кроме того, который требуется отключить.
- В некоторых ситуациях оборудование может подвергаться перепадам температуры. Резкая подача холодной жидкости на разогретый элемент системы может привести к появлению трещин и выходу из строя. Особенно чувствительны к таким перепадам чугунные теплообменники, радиаторы и т.д. Происходит подобное при запуске отопления, во время ремонтных работ, аварийном отключении и т.д.
Это основные функции, которые выполняет гидрострелка. В процессе эксплуатации прибора, в его нижней части происходит накопление осадка из примесей, содержащихся в теплоносителе (окалина, ржавчина, песок, и прочая грязь).
Для удаления осадка здесь установлен специальный кран и многие относят это к дополнительным преимуществам, которые даёт гидрораспределитель.
Ведь очистка жидкости от примесей благоприятно сказывается на каждом элементе системы и продлевает срок их службы.
Кроме того, устройство оснащено возможностью стравливания растворённого в воде воздуха. Если он накапливается в радиаторах, то приводит к снижению эффективности нагрева. Так что гидроразделитель является ещё и воздухоотводчиком.
В гарантийном талоне к некоторым видам оборудования можно прочесть, что производитель несёт ответственность и готов принимать неисправное оборудование только при наличии в системе гидроразделителя.
