Глубина заложения фундамента
Для правильного расчета фундамента следует сначала изучить структуру грунта на участке, глубину промерзания грунта и уровень грунтовых вод. Учитывая все факторы можно выбрать оптимальную глубину заложения фундамента.
Глубина заложения фундамента и тип грунта
Фундамент будет крепким, если основанием служит однородный грунт. Такой грунт равномерно осаживается и фундамент не перекосит и не треснет. Глубина заложения фундамента зависит также от типа грунта. Рассмотрим виды грунтов: скальный, хрящевый, песчаный и супесь, глинистый и суглинок.
Скальный грунт позволяет закладывать фундамент строения на поверхности, сняв тонкий плодородный слой почвы.
Хрящевый грунт состоит из гравия, хряща, крупных камней. Фундамент на таком грунте закладывают на глубине не менее 500 мм. Глубина заложения фундамента определяется нагрузкой строения и уровнем грунтовых вод, от глубины промерзания грунта она не зависит.
Песчаный грунт хорошо пропускает воду, поэтому вода не застаивается вблизи поверхности даже при высоком залегании грунтовых вод. Незначительное промерзание песчаного грунта и упомянутый фактор позволяют закладывать фундамент на глубину 500-700 мм. Если песчаный грунт мелкозернистый или пылевидный и грунтовые воды располагаются высоко, то такой грунт может значительно промерзать и тогда глубина заложения фундамента увеличивается до глубины промерзания грунта.
Стоит учитывать, что песчаный грунт сильно уплотняется под нагрузкой и тяжелое строение может сильно осесть, поэтому советуем делать высокий цоколь. Аналогичные рекомендации подходят и для глиняно-песчаного грунта – супеси, содержащего 3-10% глины, но рекомендуемая глубина заложения фундамента опускается до 700-1000 мм.
Фундамент на глинистом грунте закладывают чуть ниже глубины промерзания грунта
Это особенно важно при высоком уровне грунтовых вод. Глинистый грунт имеет способность сжиматься под нагрузкой и вспучиваться при замерзании, как бы выталкивая фундамент на поверхность. Чтобы при этом фундамент не треснул, советуем делать высокопрочный фундамент и отдавать предпочтение столбчатому фундаменту
Чтобы при этом фундамент не треснул, советуем делать высокопрочный фундамент и отдавать предпочтение столбчатому фундаменту
Фундамент на суглинке также закладывают ниже глубины промерзания грунта. Суглинок содержит песок и не менее 10-30% глины
Чтобы при этом фундамент не треснул, советуем делать высокопрочный фундамент и отдавать предпочтение столбчатому фундаменту. Фундамент на суглинке также закладывают ниже глубины промерзания грунта. Суглинок содержит песок и не менее 10-30% глины.
Уровень грунтовых вод и глубина заложения фундамента
Положение уровня грунтовых вод влияет на глубину заложения фундамента следующим образом:
Если грунтовые воды залегают глубоко, более чем на 2000 мм ниже глубины промерзания грунта, то фундамент можно закладывать на глубину 500 мм и ниже.
Если грунтовые воды залегают не так глубоко, но ниже глубины промерзания грунта, то либо фундамент закладывают на глубину промерзания грунта, либо от глубины промерзания грунта до дна фундамента кладут гравийно-песчаную подушку (хорошо ее утрамбовывают), а фундамент закладывают на глубину 500 мм и ниже.
Если же грунтовые воды доходят до уровня промерзания грунта, то глубина заложения фундамента должна быть ниже глубины промерзания грунта не менее, чем на 100 мм.
При высоком расположении грунтовых вод фундамент закладывают ниже глубины промерзания грунта, за исключением наличия песчаного грунта и круглогодичного отапливания строения.
Оптимальная глубина заложения фундамента
Оптимальная глубина заложения фундамента выбирается следующим образом. Если грунт под домом пучинистый, то фундамент нужно закладывать ниже точки промерзания грунта, в Средней полосе России на глубине 1500 мм (глубина промерзания грунта около 1200-1400 мм). К югу и западу страны глубина промерзания грунта уменьшается, а к северу и востоку увеличивается. В каждом районе путем многолетних наблюдений специалисты установили глубину промерзания грунта, которую можно узнать в местной строительной или проектной организации. Если в доме живут всю зиму, то можно не учитывать этот фактор и закладывать фундамент выше.
Основанием фундамента должен быть плотный, хорошо слежавшийся грунт, поэтому фундамент закладывают ниже 500 мм. Слой рыхлого грунта снимается, дно выравнивается горизонтально, делается песчаная подушка высотой 150 мм, которая хорошо трамбуется.
Фундамент под внутренние капитальные стены закладывают на глубине 500 мм.
Какой фундамент выбрать для возведения бани по каркасной технологии
Каркасные сооружения в своей основе представлены в виде легких конструкций, состоящих из небольших стоек (максимальная длина 3 метра), внутренней и наружной обшивки в виде панелей или досок, а также расположенным в стенах утеплителе.
В результате, любая одноэтажная каркасная баня будет иметь небольшой собственный вес, который может выдержать любой из типов фундамента. В данном случае, выбор бетонного основания зависит только от уровня залегания грунтовой воды и характеристик почвы.
Варианты деревянного фундамента для легкой каркасной бани
Применение деревянного брусового бетонного основания возможно только для мини-бань, площадь которых не превышает 12 кв.м. Самое главное здесь правильно рассчитать диаметр бруса и своими руками качественно провести нивелировку поверхности.
Для возведения простого деревянного фундамента нужно лишь на одном уровне выставить несколько брусьев, которые будут закреплены кольями с боков. Данное основание хорошо зарекомендовало себя при строительстве небольших каркасных сооружений, особенно в условиях глиняного грунта. Несмотря на сезонную подвижность почвы, основание не уйдет из под бани и прослужит долгие годы.
Вариант столбчатого фундамента
Столбчатое бетонное основание выставляется в случае наличия на участке высокого уровня грунтовых вод. Кроме того, он будет уверенно держать баню даже в случае неравномерного распределения и неоднородного состава почвы. Для возведения такого фундамента своими руками вам не нужно нанимать дополнительно технику или строительную бригаду.
Весь комплект необходимых материалов сводится к аренде хорошего бура, покупке нескольких асбестовых или пластиковых труб и 8-10 мешков цемента вместе с 10 мешками песка. Укладка столбчатого основания разбивается по этапам:
- Нужно выровнять грунт под участком.
- Необходимо разметить место, где будут располагаться будущие столбы.
- Пробуриваете отверстия диаметром 10-15 см и выполняете внизу каждой ямы гидроизоляцию из рубероида.
- Замешиваете бетон своими руками и аккуратно заливаете его в яму, в которой предварительно должна быть установлена пластиковая труба.
- На высоте 20-30 см от грунта нужно закрепить трубу и дождаться застывания бетонной смеси. Не забудьте армировать столбы.
- Устраиваете небольшой ростверк с помощью деревянного бруса. Он будет напрямую соединять все бетонные столбы, и служить основанием для устройства пола.
Устройство свайно-винтового фундамента для каркасной бани
Данный тип основания применяют только в сложных грунтах, где грунтовые воды расположены близко и среднее значение глубины промерзания почвы не достигает 0,5 метра. Металлические сваи в свою очередь позволяют добраться до несущего слоя и прочно встать на грунт. Посмотрите видео, как устроить свайный фундамент для бани своими руками.
Для строительства свайно-винтового основания своими руками вам потребуется команда до 5 человек. Работа состоит в следующем:
- На предварительно очищенной территории размечаются места будущего расположения свай.
- С помощью бура выкапываются отверстия диаметром до 40 см под длину сваи, которая рассчитывается после разведки и получения полной информации о грунте.
- Вертикально вкручиваются металлические сваи в землю.
- Конструкция фундамента закрепляется сварным ростверком и закрепляется обвязкой.
Возведение ленточного фундамента для каркасной бани
Вариант ленточного основания предполагается только при наличии надежной почвы (супеси, песка и т.д.). Кроме того, ленте не страшны пучинистые грунты и она выходит намного экономичнее с точки зрения затрат, в сравнении с предыдущими вариантами. Посмотрите видео, как обустроить ленточный фундамент под баню своими руками.
Для возведения ленты своими руками действуйте по плану:
- На выбранном заранее участке строительства каркасной бани по контуру будущей постройки выкапывается 40 см траншея, глубина которой не больше 0,5 м.
- Далее в траншею засыпается очищенный от примесей песок, который тщательно и послойно утрамбовывается.
- Над траншеей выставляется опалубка, которая снизу заармирована сварными трубами из металла, а по ширине закреплена прутками.
- После армирования всей ленты остается только залить бетон в один проход.
- Поверх сформированной конструкции фундамента укладываете полосу рубероида – это защитит от влаги каркасные стены будущего сооружения.
В итоге, вне зависимости от того, какое основание вы подберете для строительства каркасной бани, главное, чтобы оно создавало максимально надежную и прочную опору и не проседало в любое время года и на любом грунте.

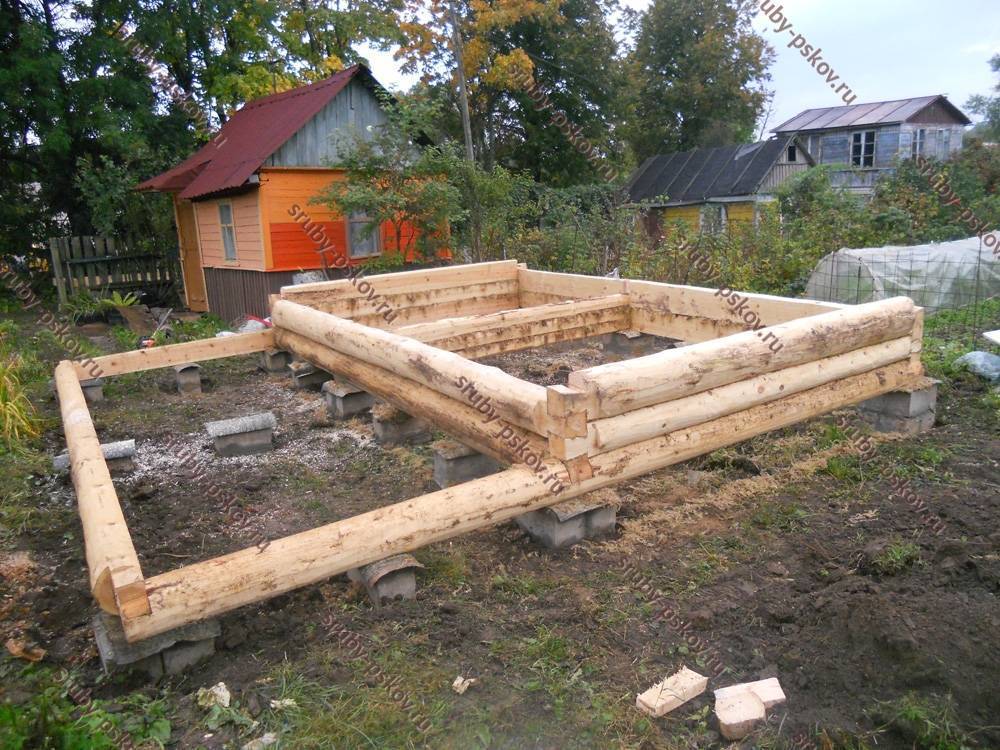

Столбчатый фундамент
Столбчатый фундамент
Если вы решили построить деревянную баню и грунт позволяет, то можно сделать столбчатый фундамент, который позволит существенно сэкономить деньги на этом этапе строительства.
Материал для столбчатого основания бани может быть разным: кирпичные столбики, бревна, трубы из стали или асбеста, заполненные бетоном.
Именно последний вариант, пользующийся наибольшей популярностью, мы и рассмотрим.
Как залить столбчатый фундамент
Шаг 1. В намеченных углах бурят при помощи садового бура полутораметровый тоннель, диаметр которого обычно на 5-10 см больше диаметра асбестовой трубы, подготовленной для монтажа фундамента.
Шаг 2. В скважины вставляют трубы, которые должны возвышаться над поверхностью земли на 0,4 м. Чаще всего применяют изделия диаметром в 200 мм.
Шаг 3. Выравнивают трубы, ориентируясь по ватерпасу.
Шаг 4. Выполняют обратную засыпку грунта вокруг труб. В процессе отсыпки землю утрамбовывают.
Шаг 5. Внутрь трубы заливают цементный раствор приблизительно на полметра. На цементе не стоит экономить.
Шаг 6. Немного приподнимают трубу в скважине, чтобы дать цементу возможность стечь немного на дно лунки.
Шаг 7. Продолжают заливать цемент, оставив незаполненными 15 см верха трубы.
Столбчатый фундамент
Шаг 8. Пока цемент в трубе не застыл, в него погружают арматурный прут.
Шаг 9. Теперь можно залить цемент до краев труб.
Столбчатый фундамент
Шаг 10. Между столбами делают кирпичную кладку шириной в половину кирпича.
Шаг 11. Получившееся основание выравнивают цементом и закрывают рубероидом.
Простой и прочный фундамент для деревянной бани готов.
Ленточный фундамент
Ленточный фундамент, схема
Для сооружения такого основания потребуется затратить больше трудовых и материальных ресурсов. Зато оно более универсальное. Да и принцип его возведения достаточно пост.
Шаг 1. В пределах разметки выкапывают траншеи под стороны фундамента. Глубина канав зависит от нагрузки на фундамент, вида почв и глубины промерзания грунта. Обычно дно канавы проходит на 0,2 м ниже точки промерзания почвы. Траншеи должны быть на 10-20 см шире стен фундамента. В обсыпающихся грунтах канавы имеют вид перевернутой трапеции. По окончании копки необходимо выровнять и утрамбовать дно, убрать из него обвалившийся грунт
Мелкозаглубленный ленточный фундамент — траншея
Шаг 2. В траншее делают подушку из песка и гравия. Сначала засыпают десятисантиметровый слой песка желательно мелкой фракции, потом его поливают водой и засыпают гравием, слоем также в 10 см. Процедуру повторяют до тех пор, пока не будет достигнута середина траншеи. Последний слой должен быть из песка.
Установка опалубки плитного фундамента
Армирующий каркас
Армирование ленточного фундамента
Сборка армирующего каркаса
Опалубка и армирование
Шаг 3. Подушку сверху обкладывают одним кирпичным слоем, который будет служить поддержкой для арматуры и исключит ее провисание.
Шаг 4. Устанавливают опалубку. На этом этапе необходимо позаботиться о выходе труб канализации. Для этого в опалубке делают входное и выходное отверстия и протягивают через них отрезок трубы.
Опалубка
Шаг 5. Готовят раствор цемента. Для этого сначала смешивают необходимое количество песка и сухого цемента, потом к этой смеси добавляют гравий и перемешивают. Добавляют воду.
Шаг 6. Внутрь опалубки выкладывают перпендикулярно друг другу арматурные прутья. Пересечения прутьев закрепляют не сваркой, а проволочной обвязкой. Это придаст прочность и, одновременно, гибкость будущему фундаменту. От края прутьев до арматуры должно быть не менее 50 мм.
Как вязать арматуру
Шаг 7. Теперь можно заливать цемент порциями. Высота каждого слоя, который тщательно выравнивают и трамбуют, не должна превышать 0,15 м.
Заливка
Заливку цемента лучше проводить в период без осадков. Еще неделю фундамент нужно будет каждые четыре часа поливать водой. Поддержание основания во влажном состоянии необходимо осуществлять еще 2-3 недели, накрыв его полиэтиленом. Опалубку убирают примерно через месяц. Но в некоторых случаях ее сохраняют для теплоизоляции фундамента.
Готовый фундамент под баню
Основание для бани готово. Для больших бань в часто сооружают столбчато-ленточный фундамент. В этом случае под внешние стены делают ленточное основание, а под внутренние – столбчатое.
Фундамент
Фундамент для бани своими руками: пошаговая инструкция
Определив тип основания, остается узнать, как сделать фундамент под баню своими руками. Ведь все чертежи и расчеты, инструменты и материалы невозможно применить без четкого понимания технологии сборки. Инструкция под каждый тип основы своя, и мы рассмотрим все.
Ленточный
Ленточный фундамент это классика и подходит для любых типов построек
Чтобы правильно выполнить заливку фундамента под баню, когда предполагается бетонная лента, сначала делаются правильные расчеты. Определяются высота, ширина, а также глубина залегания с учетом как минимум 20 см на песчано-щебневую подушку.
Когда все расчеты сделаны, можно переходить к сборке:
Выровнять участок. Сделать разметку колышками и веревками, обозначив все углы. Выкопать траншею по сделанным расчетам. Утрамбовать дно, сделать его ровным. Насыпать слой песка, не менее 10 см. Утрамбовывать, постоянно смачивая, пока слой не станет совсем плотным. Добавить слой щебня, равный по высоте слою песка. Его тоже утрамбовывают, даже можно просыпать песком с водой для склеивания. Установить опалубку, превышающую по высоте границу траншеи. Если почва плотная и глинистая, то опалубку можно установить только для верхней части основы, надземной. Положить на слой щебня агроткань. На агроткань положить армирующую сетку. Но здесь для армирования фундамента под баню даже установить вертикальные арматуры, а потом к ним привязать (не приварить) сетку. Так она будет лучше укреплять саму бетонную ленту. Залить бетон. Выровнять его, утрамбовать виброплитой, проштыковать
Важно, что бетон в ленту заливается сразу весь и равномерно. Слои нарушат его монолитность, отнимая прочность
Далее за бетоном нужно ухаживать. Проливать его водой по установленным схемам первые дни, укрывать полиэтиленом, чтобы он не повредился при застывании. Опалубку можно снять дней через 10, а продолжать строительство — через месяц после заливки. Когда опалубка снимается, в пространство, оставшееся от нее, засыпается песок, щебень, остатки грунта.
Но нужно не забыть, что после застывания бетонную ленту потребуется гидроизолировать рулонными и обмазочными материалами, только потом можно перейти к использованию сделанного основания для строительства.
Плитный
Плитный фундамент подходит практически под любые типы почв
Чтобы правильно залить фундамент под баню и сделать плиту настолько крепкой, насколько она должна быть при использовании плитной основы, нужно:
- Выкопать котлован. Он должен быть больше бани, на 20 см больше от каждой стены. Дно котлована определяется по типу грунта, а также точке промерзания.
- Дно выравнивается, трамбуется.
- Насыпается гидроизоляция — это песок и щебень. Песка должно быть 10 см, сверху 10 см щебня, каждый слой трамбуется, а также обязательно проливается водой, чтобы быть плотным.
- Делается опалубка из деревянных досок. Она выше границы котлована, так как основа должна немного возвышаться над землей.
- Армирование фундамента делается каркасом из арматуры, это сетка с ячейками 20х20 см. Потребуется положить несколько слоев такой сетки, если постройка будет тяжелая или многоэтажная.
- После армирования можно заливать бетон.
Когда бетон схватится, опалубку можно будет убрать и нанести на бетонную плиту гидроизоляционные материалы.
Если используется уже готовая плита, то под нее просто делается котлован, а потом она в него с помощью специальной техники помещается. Останется ее только правильно обработать составами для влагозащиты, замаскировать, а потом можно сразу начинать строительство, так как бетону не нужно застывание.
Свайный
Свайный фундамент обычно устанавливается на слабых грунтах с большим содержанием грунтовых вод
Перед тем, как делать основу для бани на сваях, нужно определить, сколько столбов потребуется под проект. Чем больше сооружение, тем больше их потребуется, и сваи обязательно должны быть под всеми углами снаружи и внутри бани.
Узнав количество столбов, можно переходить к строительству:
- Участок земли выравнивается.
- На землю наносится разметка, где расположатся сваи, а также какого размера ямы им потребуются.
- Выкапываются ямы под столбы, квадратные или круглые.
- На дно ямы насыпается слой песка, который тщательно утрамбовывается, а потом слой щебня.
- В ямы погружается опалубка или труба, в которую будет заливаться бетон.
- Устанавливается гидроизолирующая гильза из рубероида, если есть опалубка.
- Вставляется арматурный каркас.
- Заливается бетон.
У столбов должны быть ровные верхушки, на одном уровне, поэтому их выравнивают ростверком.
Конструкция
В местах частых подтоплений, на берегах водоемов дома старались приподнять над уровнем земли. Для этого вбивали заостренные на одном конце бревна, которые располагались на каждом углу здания, а также поддерживали стены и перегородки. Это и был свайный фундамент. Использовали для свай твердые породы дерева, которые долго могли сопротивляться воздействию воды. Самая лучшая древесина для этого у лиственницы, ведь от воды она становится только прочнее. На стволах лиственницы уже несколько веков стоят дворцы и дома Венеции.
Сегодня деревянные сваи используются очень редко, хотя получается самый дешевый, но при этом надежный фундамент. Причем, даже там, где лиственница — не редкость.
Виды свай
Всего строители различают двенадцать видов свай. Но в малоэтажном строительстве используют только три:
- забивные железобетонные;
- винтовые металлические;
- буронабивные.
Железобетонные колонны редко используют для строительства бани или дачи: необходима техника, которая будет вколачивать их в грунт. Но основание получается прочным.
Винтовые железные сваи хороши тем, что их вкручивать можно даже вручную. Их минус в том, что сталь — отличный проводник тепла. При неутепленном подполе они отбирают тепло, пол под ногами всегда остается холодным.
Если свайный фундамент делают своими руками, то в большинстве случаев опоры делают буронабивными. Хотя он и требует самых больших затрат труда, но позволяет сэкономить на материалах.
Расположение
Опоры обязательно должны стоять в ключевых местах: под углами, в местах соединения с простенками. Между этими узлами потом устанавливают промежуточные сваи. Расстояние выбирается исходя из типа грунтов и планируемых нагрузок, но оно не может быть больше 2 метров. Должны быть опоры по периметру стен, а также под всеми простенками.
Сваи располагаются под углами, в местах отвода простенков, а также в промежутках между этими положениями
Размеры
Самый распространенный диметр свай — 20 см. Меньше делать их нежелательно, так как несушая способность их становится намного меньше. Больше диаметр — больше несущая способность, но также увеличивается площадь, к которой будут прилагаться силы зимнего пучения (на пучнистых грунтах). Есть два варианта определения требуемой глубины свай:
- ниже уровня промерзания на склонных к пучению грунтах,
- до уровня несущего слоя на сыпучих и нестабильных почвах.
Диаметр труб может быть разный
В каждой местности и даже на каждом участке глубина будет своей. Если уровень промерзания определяют по региону, то плотные слои располагаться могут как угодно. При необходимости рядом проводят пробное бурение, ниже достигнутого уровня, чтобы убедиться, что внизу нет полостей и карманов и опора будет надежной.
С ростверком и без
В некоторых случаях сваи между собой связываются в единую конструкцию при помощи деревянных брусьев или стальной трубы квадратного сечения (иногда — уголка). Эту обвязку называют ростверком, а фундамент — свайно-ростверковым. Эта обвязка нужна если стены будут из блоков, кирпича или каркасными, и совсем не обязательна, если будет сруб.
Сваи могут сверху объединяться бетонной, деревянной или стальной обвязкой. Называется эта обвязка ростверк
Полезные советы от специалистов
Специалисты рекомендуют придерживаться следующих правил при приготовлении бетонного раствора для получения прочного и долговечного основания:
- Лучше всего использовать только чистый речной песок, цемент марки М200 и больше, гравий без примесей глины и чистую воду.
- Гравия должно быть больше песка в 1,5-2 раза независимо от пропорций других материалов.
- Воды должно быть около 60% массы цемента.
- В холодную погоду лучше использовать подогретую воду и, наоборот, в жаркую погоду лучше использовать холодную воду. Это позволит ускорить или замедлить твердение бетона.
В заключение необходимо отметить, что выполнить самостоятельно ленточный фундамент не составляет особого труда, однако он требует соблюдения всех правил и технологий.
Маркировка и разметка
Перед началом работ необходимо провести маркировку участка. Для этого можно использовать геодезические инструменты или простые методы.
- Нанесите на плоскости здания контуры основания с помощью маркера или краски.
- Используйте геодезический инструмент для обозначения точек на углах будущего фундамента.
После этого необходимо разметить территорию, на которой будет уложен фундамент. Для этого можно использовать веревку и колышки.
- Забейте в землю колышки вдоль контура основания.
- Натяните веревку между колышками, чтобы обозначить границы будущего фундамента.
Не забудьте проверить уровень поверхности земли внутри выделенной области, чтобы убедится, что она ровная. Если это не так, то необходимо выровнять поверхность, используя грунт или песок.
Определение углов
Перед тем, как начать строительство фундамента под баню, необходимо точно определить положение углов будущей постройки. Для этого можно использовать специальный инструмент – угломер.
Важно помнить, что углы должны быть прямыми и иметь равные значения. Если углы будут неравномерными, то это может привести к деформации конструкции и ее нестабильности
Определив точное положение углов, можно приступать к раскопке ям для фундамента. Помните, что при расчете глубины ямы необходимо учитывать толщину слоя грунта и глубину залегания воды.
- Шаг 1: Установите угломер в углу будущего здания
- Шаг 2: Подвиньте угломер вдоль стены и проверьте угол
- Шаг 3: Повторите шаги 1 и 2 для оставшихся углов
В случае, если у вас нет угломера, можно воспользоваться самодельным инструментом – треугольником. Для этого необходимо изготовить из дерева или металла равнобедренный треугольник и проверять им углы на точность.
Разбивка основания
Перед тем, как приступать к постройке фундамента, необходимо произвести разбивку основания будущей бани. Для этого необходимо ориентироваться по уже имеющимся постройкам на участке и использовать специальные инструменты.
- Начните с определения точки, откуда будет отсчитываться основание бани.
- Далее, определите размеры будущего здания и используйте маркер или веревку для обозначения углов.
- Проверьте горизонтальность всех углов с помощью уровня.
- Дополнительно можно использовать лазерный уровень для большей точности.
Правильная разбивка основания является важным этапом при постройке фундамента и обеспечивает правильное расположение здания и его геометрическую точность.
