Характеристики
Широкий спрос на крестообразные модели обусловлен тем, что их наконечники помогают установить немалое количество винтовых креплений и саморезов. Эти изделия имеют особую маркировку – крест и буквы PH. Эти обозначения говорят о размерах изделий. Самый маленький размер маркируется цифрами 000, что говорит о 1,5 мм. Такие мелкие крепежи можно увидеть в фотоаппаратах и сотовых телефонах. Чтобы не путаться в размерах при виде только маркировок изделия, следует знать их примерное соотношение:
- 00 – 1,5-1,9 мм;
- 0 – 2 мм;
- 1 – 2,1-3 мм;
- 2 – 3,1-5 мм;
- 3 – 5,1-7 мм;
- 4 – выше 7,1 мм.
В строительной сфере большую популярность имеют отвертки второго размера с магнитным наконечником и длиной жала 200 мм. Что касается самой большой маркировки, то встречается она в основном на крупных производствах, на станциях технического обслуживания автомобилей или в цехах по производству крупногабаритных запчастей.
Маркировка крестообразной отвертки говорит не только о размерах наконечника, но и о толщине стержня. А вот длина его выбирается с учетом предстоящих работ. Отвертки с маленькими ручками незаменимы в тесных помещениях, а длинные модели с жалом 300 мм, используются при затрудненном доступе к крепежу.
Теперь можно перейти к обозначению PH, которое присутствует на каждой крестовой отвертке. Представленные латинские буквы расшифровываются как Philips, то есть наименование компании, которой принадлежат патенты на винты с выемками в форме креста и отвертками под них.
Помимо аббревиатуры PH, на крестовых отвертках встречаются буквы PZ, то есть Pozidriv. В этой разновидности крестового инструмента присутствуют дополнительные лучи, отвечающие за более крепкую фиксацию в крепеже. Данная модификация в основном применяется для сборки корпусной мебели, гипсокартона и монтажа алюминиевых профилей.
Делая выбор в пользу того или иного производителя, следует обратить внимание на качество предлагаемого товара. Китайских изготовителей в данном вопросе лучше не рассматривать. Японские и европейские отвертки имеют ряд неоспоримых достоинств, которые подойдут самому требовательному покупателю
При выборе отечественного инструмента необходимо убедиться в наличии маркировки ГОСТ, которое говорит о стопроцентном качестве
Японские и европейские отвертки имеют ряд неоспоримых достоинств, которые подойдут самому требовательному покупателю. При выборе отечественного инструмента необходимо убедиться в наличии маркировки ГОСТ, которое говорит о стопроцентном качестве.
Важная характеристика, на которую следует обращать внимание, – это стержневая прочность. Стандарт ее рассчитывается из показателей 47-52 единицы. Если показатель указан меньше 47, то при небольшом физическом воздействии отвертка согнется, а свыше 52 единиц – треснет
Если показатель указан меньше 47, то при небольшом физическом воздействии отвертка согнется, а свыше 52 единиц – треснет.
Специализированные отвертки
Есть отвертки, предназначенные для работы в определенных условиях и снабженные специальными приспособлениями. К ним относятся:
- Отвертка, оснащенная храповым механизмом (трещоткой). Наличие этого механизма позволяет стержню с наконечником свободно вращаться в рукоятке в одном направлении. Это позволяет работать, не извлекая наконечник из шлица и не отрывая руки от рукоятки. При необходимости сменить направление вращения, нужно воспользоваться рычажком, переключающим направление.
- Для работы с оборудованием, находящимся под напряжением, отвертки покрывают изолирующим покрытием рукоятки и стержня. Изоляция рассчитана на определенные переделы напряжения, о чем имеется маркировка на ручке.
- Зубчатая передача или гибкий вал. Такие инструменты используются при работе в стесненных условиях.
- Универсальные отвертки – инструмент, позволяющий с одной рукоятью использовать несколько наконечников, которые могут храниться в отдельном футляре или прямо внутри рукоятки.
Техника безопасности при работе с отверткой
Использование инструмента не по назначению или игнорируя технику безопасности может привести к травмам. Для того чтобы избежать нежелательных последствий при использовании отвертки, стоит придерживаться следующих правил:
- Прежде чем начать работу необходимо определиться с типом отвертки. Использовать только соответствующий крепежу тип инструмента.
- Запрещено использовать отвертку не по назначению. При повреждении наконечника инструмент эксплуатировать нельзя.
- При работе под напряжением рукоятка и стержень должны быть изолированы и лишены любых механических повреждений. Во время работы запрещено касаться стержня отвертки, даже если он изолирован.
- Во время работы отвертка должна располагаться вдоль крепежа.
Разновидности
На сегодняшний день имеются десятки видов отверток. Однако наиболее распространенными считаются такие виды, как плоская отвертка и крестовая шлицевая отвертка. На их основе разрабатываются и создаются остальные типы данного инструмента. Рассмотрим их подробнее.
Плоская отвертка
Самый первый вид инструментов, имеющих плоский шлиц, был известен еще с XV века. Сохранился с определенными изменениями до сегодняшнего дня. За счет своей универсальности может использоваться под различные виды крепежа, включая винт. Плоская прекрасно держится в пазу и позволяет без особых проблем создавать хороший крутящий момент. Также плоскую конструкцию отличают следующие характеристики:
- Помимо стандартного применения, хорошо используются в подстроечных электротехнических схемах, позволяют открывать замки со шлицевыми пазами;
- Плоский шлиц имеется на многих инструментах, например, пластинах, ножах. Это означает, что не сильно затянутый винт можно открутить с помощью указанных инструментов;
- Такие принадлежности хорошо применить при отделочных работах, в том числе в пружинных механизмах.
При этом есть и один серьезный недостаток — слабая устойчивость. Достаточно небольшого бокового усилия и она выскользнет из паза. Фиксация лишь в одной плоскости не мешает шлицу скользить вдоль всего винта.
Отвертка крестовая
Является модернизированным вариантом плоской конструкции. Цель состояла в устранении недостатков плоского шлица. Последний норовил выскочить из паза, а при закручивании винта до упора головка могла сломаться.
Решение нашел Филлипс, разработавший вышеописанный шлиц. За счет него небольшое отклонение по вертикали не приведет к выдергиванию инструмента. Ограничители в боковом смещении надежно держат шлиц в крепеже. Удобство было сразу оценено столярами и плотниками
Особенно это было важно при вкручивании шурупов в деревянные конструкции. Производительность возросла практически в несколько раз
Однако и они имеют недостатки:
- Требуются большие усилия для работы с инструментом. Это ведет к быстрому изнашиванию крестовых шлицев;
- Нужно прилагать постоянную силу для того, чтобы держать инструмент в нужной плоскости. В результате работник быстро утомляется;
- Крестовая ограничена по своим размерам. Очень маленькие с подобным шлицом не производятся, поскольку они не будут востребованы.
Несмотря на указанные минусы, шлиц Филлипс завоевал значительную популярность у представителей рабочих профессий. 75 процентов крепежных изделий изготавливаются именно под данную модификацию.
Недавно был разработан усовершенствованный вариант крестового шлица под названием Torx. Ему не страшна прочная фиксация. Позволяет хорошо защищать сложные изделия от несанкционированного ремонта. Налажен также выпуск со сменными крестовыми головками, называемыми битами. Такие инструменты должны быть в каждом домашнем хозяйстве опытного мастера.
Тонкости эксплуатации
Смекалка современного человека довольно часто превосходит все ожидания. Предметы и инструменты, предназначенные для одних целей, используются в совершенно противоположном профиле. Например, с помощью отвертки многие люди отскабливают различного рода загрязнения с разных поверхностей, отделяют прикипевшие детали и даже используют наравне со стамеской.
Все эти действия противоречат естественной работе отвертки, соответственно, инструмент довольно быстро приходит в негодность. Остается только сделать выбор между покупкой нового и приведением в порядок старого инструмента.
Починить рукоятку отвертки сможет каждый, а вот заточить испорченное жало дано не всем. Многие пытаются провести спасательную работу правильно, но не всегда результат увенчивается успехом.
Наточить отвертку – дело нелегкое, во многом напоминает принцип обработки лезвия на коньках. Только с крестовыми моделями следует быть крайне аккуратным. Изначально металл нагревается до покраснения, после окунается в смазочную жидкость, затем немного охлаждается и начинается заточка. Сложность данной процедуры заключается в небольших размерах лучей наконечника и неудобства подхода к ним.
После заточки следует намагнитить обработанный инструмент. Для этого следует положить отвертку рядом с магнитом и оставить на некоторое время.
Как заточить крестовую отвертку, смотрите в видео ниже.

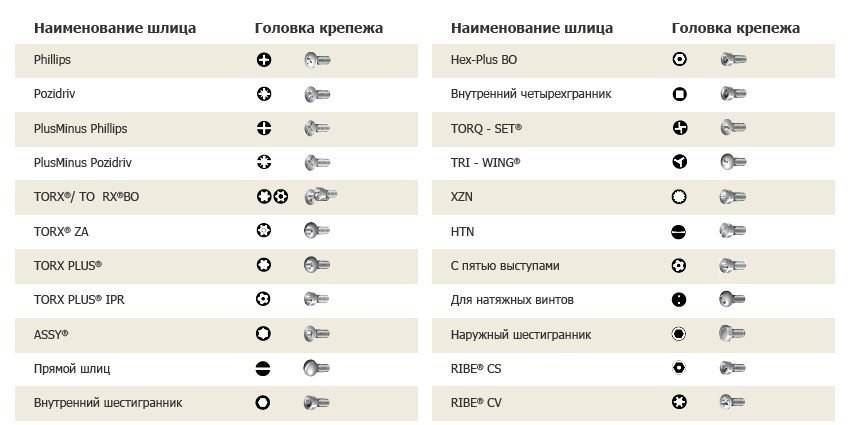

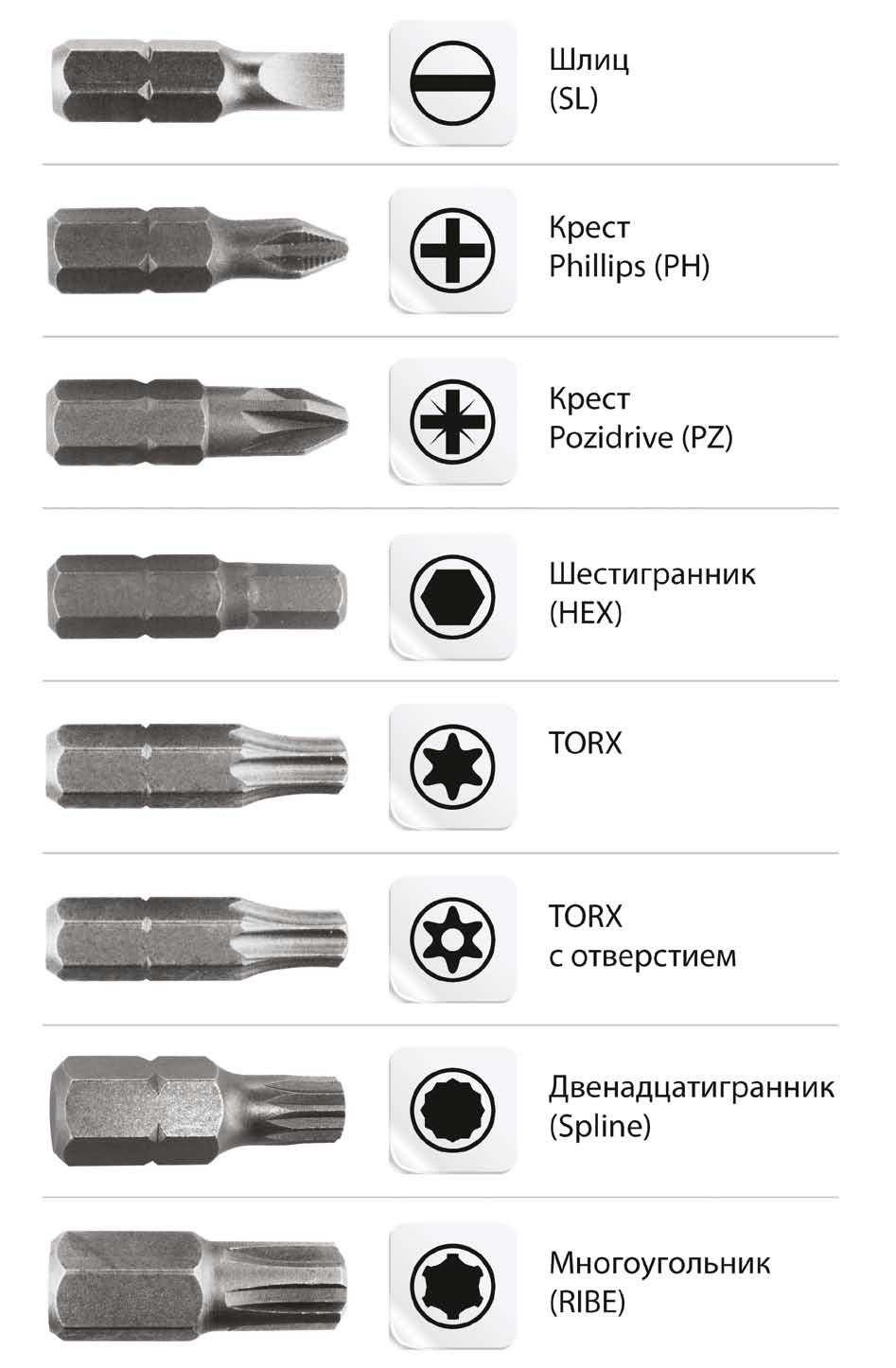

Типы бит для отверток
То, какие бывают отвертки, определяется разнообразием видов болтов и шурупов. Среди разных типов шлица отвертки можно выделить несколько самых распространённых видов:
- Плоская отвёртка. Имеет прямой шлиц и маркировку «SL». Предназначена для винтов и шурупов с прямой прорезью. Эту устаревший тип крепежей, не обеспечивающий большого усилия закручивания. При зажимании болтов с большим усилием есть опасность сорвать шлиц. Такой винт выкрутить будет невозможно, его придётся высверливать. Саморезы с такими головками в настоящее время не выпускаются.
- Крестовая отвёртка. Имеет маркировку «РН» и сужающееся к концу жало крестовидной формы. Такой шлиц обеспечивает центровку отвёртки в головке шурупа и бОльшее усилие закручивания. Прорезь такой формы имеют все шурупы и большинство винтов. Недостаток крестовой отвёртки в том, что при потере наконечником своей формы инструмент придётся менять, а для шурупов разного размера необходимы разные отвёртки. Поэтому для некоторых работ целесообразно иметь отвёртку со сменным жалом. В некоторых электроприборах и других аппаратах используются винты с комбинированной прорезью — плоской и крестовидной. Эти крепежи можно откручивать отвёртками любого типа.
Разновидностью крестовой отвёртки является крестообразная отвертка с направляющими PZ. Она имеет дополнительные грани, увеличивающие силу сцепления отвёртки с шурупом и усилие закручивания. Такие инструменты применяются при изготовлении мебели.
- Шестигранная отвёртка. Имеет маркировку НЕХ и жало шестиугольной формы. Используется для откручивания винтов, имеющих соответствующее углубление в головке. Болты большого размера закручиваются шестигранными ключами, отвёртки предназначены для винтов, используемых в электронной и компьютерной технике и конфирматов (еврошурупов) при сборке мебели. Для каждого размера винтов необходима отдельная отвёртка или сменный наконечник.
- Звёздочка. Имеет маркировку TORX и наконечник в виде звёздочки с 6 лучами. Используется в небольших болтах при ремонте мобильной аппаратуры.
Позволяет сделать размер головки винта меньше, а так же предотвратить разборку устройства неспециалистами.
Кроме этих видов винтов и отвёрток, некоторые производители закрывают корпус своих изделий на крепёжные изделия, требующие иных форм наконечников — трёхлучевая звезда, двухзубцовая вилка и другие. Это делается для защиты от вскрытия аппаратов и для того, чтобы затруднить ремонт в домашних условиях.
Маркировка наконечников отверток и бит
В любом магазине на вопрос, какие бывают отвертки в продаже, покажут витрину или предложат посмотреть каталог, в котором указаны имеющиеся типы отверток и их маркировка.
Дело в том, что по буквенно-цифровому обозначению видны все параметры инструмента — буквы определяют тип жала, а цифры указывают на размер отвёртки. Например, маркировка отвертки РН2х100 расшифровывается, как:
- РН — отвёртка с крестовидным наконечником (phillips);
- 2 — номер отвертки (диаметр стержня 6 мм);
- 100 — длина жала 100мм.
Тип рукоятки указывается в описании товара и не определяется маркировкой изделия.
Похожие материалы на сайте:
- Чем отличается отвертка PZ от PH
- Как читать обозначения на мультиметре
- Как померить сопротивление мультиметром

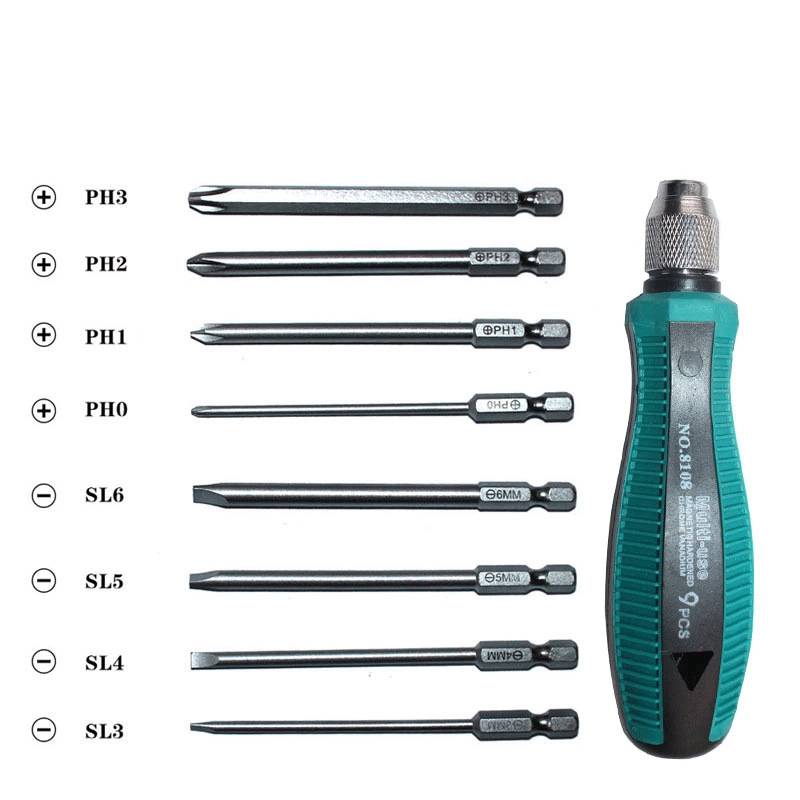

Разновидности отверток: универсальный вариант
Универсальная отвертка является оптимальным вариантом для домашнего использования, и секретов в этом нет никаких – профессионалы предпочитают ими не пользоваться, так как у них многие сменные насадки остаются невостребованными. Да-да, это отвертки, в которых наконечник можно менять. Как правило, на конце их стержня имеется шестигранное углубление – так сказать, посадочное отверстие для жала, которое почему-то называется бита. Эта сменная насадка от проворота удерживается шестью гранями, а от выпадания мощным магнитом внутри стержня
Кроме того, этот самый магнит, намагничивая биту, создает условия, при которых и сам винт или шуруп надежно держится на шлицах, что очень важно при продевании винта в отверстие
Это что касается устройства самой отвертки, но кроме нее, выбирая такой набор, следует обратить внимание и на насадки, вернее на их рабочую часть. Наборов такого плана весьма много, и далеко не каждые из них могут оказаться востребованы в домашнем хозяйстве. Стандартная отвертка домашнего умельца в универсальном исполнении содержит штук пять-шесть сменных насадок
В большинстве случаев это плоские и крестообразные наконечники разных номеров. В принципе, имея под рукой саму отвертку, ее в любое время можно доукомплектовать необходимой насадкой. В такой ситуации, правда, возникнет проблема с хранением – комплектные биты аккуратно укладываются в специальный патронташ, который, в свою очередь, прячется в рукоятку, и места для новой биты в нем наверняка не найдется
Стандартная отвертка домашнего умельца в универсальном исполнении содержит штук пять-шесть сменных насадок. В большинстве случаев это плоские и крестообразные наконечники разных номеров. В принципе, имея под рукой саму отвертку, ее в любое время можно доукомплектовать необходимой насадкой. В такой ситуации, правда, возникнет проблема с хранением – комплектные биты аккуратно укладываются в специальный патронташ, который, в свою очередь, прячется в рукоятку, и места для новой биты в нем наверняка не найдется.
Универсальная отвертка фото
И еще одно. Весьма полезной опцией универсальной отвертки является телескопический стержень – в некотором роде он ослабляет отвертку. Снижает допустимую нагрузку на нее, но зато позволяет доставать упавший крепеж из недоступных для человеческих рук или пальцев мест.
И в заключение темы про виды отверток дам несколько рекомендаций по их выбору – кроме описанных разновидностей, самое первое, на что следует обращать внимание, это на стоимость инструмента. Хорошая и качественная отвертка, способная служить долго, просто не может стоить дешево: каленая сталь, надежная рукоятка – вот те самые важные вещи, за которые придется платить деньги. А что касается дешевых инструментов этого типа, то их можно покупать для проведения разовых работ
А что касается дешевых инструментов этого типа, то их можно покупать для проведения разовых работ.
Совсем забыл еще о двух видах отверток, которые можно выделить вообще в отдельный класс – это индикаторная отвертка (удел электриков, позволяющих определять фазу и ноль в розетке) и аккумуляторная отвертка, которая в современном мире большого спроса не нашла. Дело в том, что при ее мощности она практически ни для чего не годится – за такую же цену можно купить бытовой шуруповерт, толку от которого будет намного больше.
Автор статьи Александр Куликов
Конструктивные особенности
Простейшая отвертка состоит из следующих частей:
Рукоятка
Эта часть обеспечивается удобное использование.
В зависимости от того, где планируется использовать инструмент, ручка может иметь пятигранное, шестигранное, круглое, квадратное сечение и др.
Также важным параметром является ее размер.
Например, существуют действительно миниатюрные отвертки, размер ручки которых настолько мал, что рассчитан на работу пальцами, а не кистью руки.
В качестве материала для изготовления ручки используется, как правило, резина, пластик и дерево.
Ее форма, кроме всем привычной цилиндрической, может быть выполнена в форме буквы “Т” или “Г”.
Стержень
Его длинна и толщина подбирается в соответствие с глубиной и диаметром отверстия, в котором расположен шуруп или винт.
Жало – наконечник, форма которого соответствует форме шлица крепежного элемента.
Долговечность инструмента напрямую зависит от материала, из которого изготовлено его жало.
Влияют такие параметры, как прочность и твердость.
Изначально форма рабочей поверхности представляла собой подобие лопатки, что соответствовало форме паза крепежного элемента.
Со временем популярность набрали шестигранные, крестовые, квадратные и другие шлицы, продлевающие срок службы инструмента.
Спецотвертки позволяют выполнять надежный монтаж нестандартных метизов.
Повышенный коэффициент трения обеспечивает специальное напыление, предотвращающее выскакивание жала из паза крепежной детали.
Как выбрать качественную отвёртку
Не стоит ждать от дешёвых изделий хорошего металла и эргономичную ручку, лучше изначально выбирать отвёртки известных брендов. Это дороже в 2-3 раза, зато потом долгие годы можно использовать одну отвёртку лучше, чем менять китайские изделия раз в полгода. Отвертка должна удобно лежать в руке и не наминать ладонь. Даже малейшее неудобство в процессе работы способно наградить вас кровавыми мозолями. Некачественная сталь отвёртки при приложении большого усилия быстро потеряет форму и станет прокручиваться на шлице головки винтов. Проверить качество стали при покупке достаточно сложно, обычно чем удобнее рукоятка, тем качественней сталь. Цена при этом соответствующая.
Преимущество в размере отверток
Сегодня популярные передачи о строительстве и ремонте, а также многочисленные профессиональные советы приучили нас к мысли, что проще и надежнее всего закручивать и вынимать шурупы и саморезы при помощи . Однако оборудование это дорогостоящее и если ремонт – не поле вашей профессиональной деятельности, то покупать его нет такой уж необходимости. Тем более, что классическая отвертка обладает рядом неоспоримых преимуществ благодаря своим компактным размерам:
- ее можно использовать в узких и неудобных пространствах,
- применять при работе с мелкими деталями,
- там, где нет доступа к электричеству или в условиях повышенной влажности,
- хранить в кармане или небольшом ящичке для инструментов.
Кроме того, с помощью отвертки можно проводить не только ремонт в квартире, но и чинить бытовую технику, автомобиль и многое другое, что соединяется с помощью болтов, винтов, шурупов и саморезов.
Выбирая инструмент, обратите внимание на материалы, из которых он изготовлен. Если к размерам ручки и длине металлической части отвертки особых требований нет – это, скорее, дело вкуса и удобства, то материалы должны быть надежными и безопасными
Нередко при работе приходится применять ощутимое усилие и во избежание травм стоит выбирать отвертки из стали с хром-ванадиевым или хром-молибденовым сплавом в качестве добавки. Такие металлы долговечны, им не страшны механические повреждения и коррозия, поэтому они не подведут и будут служить десятилетиями верой и правдой.
Многим мастерам нравится намагниченный наконечник, который позволяет наживлять и удерживать завинчивающийся элемент во время работы. Рукоятка же в идеале должна быть выполнена из диэлектрического покрытия. Оно убережет от удара током в случае соприкосновения с проводом под напряжением или при электромонтажных работах.
И еще одно общее понятие. Часто употребляется словосочетание шлицевая отвертка. Оно обозначает, что острие отвертки может вставляться в шлицы – углубления на шляпках крепежного элемента, и совпадать с ними по форме.
Выбор модели и бренда
Отвертки выпускаются многими производителями разных стран. Есть аналогичные инструменту виды бит, но чаще они применяются с шуруповертами.
Для правильного выбора типа изделия оценивается частота его применения. Если планируется периодическое использование в хозяйственных целях, подойдут и недорогие модели. В этом сегменте хорошо себя зарекомендовали бренды: Fit, Stayer и Matrix. Частое применение или профессиональная деятельность требует приобретения более дорогого изделия, чей срок службы значительно больше благодаря повышенной прочности. Продукция подобного качества выпускается компаниями «Арсенал» и Kraftool.
Дорогими моделями очень высокого качества являются инструменты марки Gedoro, которые приобретают профессионалы. Срок их службы в восемь раз превосходит срок службы других моделей.
Самостоятельное изготовление
Отвертку можно изготовить и самостоятельно. Берете гвоздь, обтачиваете его как плоский шлиц. Второй конец загибаете как рукоять. При наличии бит можно изготавливать портативный инструмент на базе болта и шайб.
Крестовая делается из старого ключа соответствующей формы. Они обладают высокой прочностью и будут служить длительное время. Его можно носить вместе со связкой ключей и всегда будет под рукой.
Мы рассмотрели основные виды отверток, их особенности и эксплуатацию. Хотя это достаточно распространенный инструмент, его можно совершенствовать и изготавливать самостоятельно. Надеемся, что вы получили много новой информации и сможете использовать ее по назначению.
https://youtube.com/watch?v=7zVm8N_sv6I
Последние материалы
Гостиная в квартире — дизайн, оформление, варианты расположения элементов мебели (105 фото)
Гостиная как сердце дома для гостей и домочадцев притягивает к себе внимание, поэтому современный подход дизайнеров к оформлению стен в гостиной очень важен не только с позиции функциональности, но и эстетики. Дизайн стен в интерьере гостиной должен соотв.. Минеральные удобрения их виды и характеристика
Минеральные удобрения их виды и характеристика
Минеральные удобрения характеризуются высокой концентрацией питательных веществ и в некоторых случаях бывают незаменимыми
Применять их важно в небольших количествах, одновременно наблюдая за уровнем содержания питательных веществ в почве. В этом случае м.
Устройство теплового узла отопления
Когда речь заходит о рациональном использовании тепловой энергии, все сразу же вспоминают о кризисе и неимоверных счетах по «жировкам», им спровоцированных. В новых домах, где предусмотрены инженерные решения, позволяющие регулировать потребление тепловой.
Самые красивые декоративные виды клена
Клен в ландшафтном дизайне используется очень давно. Это неприхотливое и не требующее сложного ухода растение. Огромное множество сортов позволяет выбрать подходящую форму для любого участка. Поговорим об этом растении более подробно.Кленовая семья
Клён.
Основные положения
Как и несколько веков назад, отвёртка состоит из трёх основных элементов: рукоятка, стержень и наконечник. Рукоятка у всех отвёрток практически одинакова, основными свойствами, которыми она должна обладать, являются: удобность держания в руке, крепость материала и обязательно непроходимость электричества. Что касается стержня, то он может быть разной длины, в зависимости от труднодоступности крепёжного элемента, который необходимо закрутить или выкрутить. Наконечник имеет множество вариаций, зависящих от вида крепёжного элемента, к которому будет применяться инструмент. Различают следующие виды наконечников:
- Плоский. Самый старый вид стандартного наконечника, считается самым распространённым. Наконечник выполнен в виде неширокой прямой пластины и применяется при замене дверных ручек, розеток, ремонте электроприборов и так далее.
- Крестообразный. Также является не менее распространённым типом, чем плоский наконечник. Выполнен он в виде креста с четырьмя равноудалёнными гранями. Благодаря своему расположению шлицов, этот тип наконечника имеет улучшенное сцепление с поверхностью крепёжного элемента, благодаря чему можно откручивать и закручивать элементы с более лучшим эффектом. Применяется в саморезах по дереву и металлу, в мототехнике и автомобилях, в бытовой технике.
- Крестовый усовершенствованный. Выполнен в том же виде, что и обычный крестовый, но имеет дополнительные шлицы, размещённые между основными, по одному на каждый пролёт. Таким образом достигается ещё больший эффект затягивания болтов и саморезов. Имеет распространённое применение в крепежах мебельной продукции.
- Шестигранный. Этот наконечник сделан в форме обычного шестигранника. За счёт плотного соприкосновения со всеми стенками в прорези крепёжного элемента достигается максимальный эффект, который по эффективности превосходит крестовый наконечник. Применяется на мебельных шурупах (конфирмант), велосипедах.
- Шестиконечный. Представляет собой шестигранник с заострёнными углами и используется для болтов маленьких размеров в мобильных телефонах и других сложных устройствах.
- Квадратный. Не менее распространённый тип наконечника, чаще всего используемый в компьютерной технике.
- Треугольный. Этот тип наконечника выполнен в виде тройного шлица, напоминающего треугольник с равноудалёнными друг от друга лопастями. Применяется в бытовой кухонной технике. Легко заменяется отвёрткой с плоским наконечником необходимой ширины.
Какие отвёртки бывают
Существует огромное количество разновидностей отвёрток, и каждая из них выполняет различные задачи.
Мы не будем много писать об обычных вариантах, поскольку с ними и так всё понятно: крестовая позволяет выполнить манипуляции с шурупами, у которых выемки в виде крестика на головке, а плоская выкручивает и закручивает шурупы с одной прямой выемкой.
Теперь же давайте более детально разберём отвёртки специального назначения:
- Диэлектрические. Позволяют выполнять работы с элементами электросети и силовым оборудованием. Особенность – выдерживают большое напряжение.
- Реверсивные. Благодаря специальному механизму в рукоятке позволяют выполнить работу с крепежом без отрыва жала.
- Шестигранные. У них крутящий момент в 10 раз выше, чем у стандартного инструмента. Чаще всего их используют в работе с техникой, электроприборами.
- Звёздообразные. Они оснащены звёздочкой на конце стержня. Используется такой инструмент в работе с электротехникой. Благодаря такому типу наконечника пазы в крепёжном элементе не срезаются.
- Квадратные. Оснащены квадратным наконечником.
- U-образные. Изготавливаются для крепежей с двумя отверстиями в шляпке. Их можно сделать самому, разрезав классический плоский наконечник.
- Трёхгранные. Имеют треугольный наконечник.
- One-way. Такой крепёж используется там, где необходимо закрепить дополнительную защиту. Отличие такого крепежа в том, что его можно только закрутить, но нельзя открутить.
- Ударные. Позволяет открутить крепёж, который покрылся ржавчиной. Применяется в тех случаях, когда крепёжный элемент невозможно открутить классической отвёрткой.
- С гибким валом. Позволяют работать с крепежом в тесных условиях. Её используют при работе с автомобилями или при сборке мебели.
Типы наконечников: какие бывают жала?
Немного разобравшись в видах отверток, рассмотрим, что предлагает рынок в плане разнообразия рабочего элемента, точнее — жала?
Плоский тип шлица
Мало кто знает, но у этого инструмента есть маркировки. Латинские буквы SL, скажут вам что данный вид отверток предназначен для откручивания винтов с прямой прорезью. Если вы визуально не можете видеть инструмент, смотрите на описание в ценнике.
Крестовая отвертка
Маркировка буквы PH. Наряду с отверткой с плоским жалом — это более распространенный вид инструмента. Шлицы с конусным углублением позволяют максимально затягивать винты и шурупы даже в сложных местах.
Крестовой тип отвертки надежнее, согласно чему сегодня все производители постепенно отходят от применения винтов с плоскими прорезями. Отверткой «одношлицевой» можно свернуть головку винта, если он прикипел в месте фиксации. Крестовая модель обеспечивает практически 100% исполнения, даже в сложных случаях.
На заметку. Можно встретить в магазинах и комбинированные виды отверток. Совмещенные модели PH и SL удобны и позволяют не отвлекаясь от работы менять рабочий элемент отворачивая любые винты.
Отвертка шестигранник
По большей степени — это ключ, но если есть специализированный инструмент со съемными наконечниками, то шестигранник можно называть и отверткой. Маркируется буквами HEX. Модель позволяет отворачивать самые сложные крепления прилагая огромные усилия.
Винты такого типа наиболее прочны и возможность разлома минимальна. Мебельное производство и большая часть автомобильной промышленности пользуются таким винтами. Надежность соединения на высоте, а возможность применения шестигранного вида отвертки, сводит к минимуму риск поломки.
Отвертка звездочка
Маркируется производителем — TORX. Аналог шестигранной отвертки. Винты данного типа можно видеть на мобильных устройствах и в автомобильной промышленности.
Бывают еще отвертки звездочки с секретами. На внешней стороне жала делают углубления, в виде кубика или шара. Такой подход используют определенные производители автомобилей из Германии и Японии. Таким образом, ограничивается возможный вариант внешнего вмешательства в деталь, которая может ремонтироваться только в сервисных центрах.
Кроме основных видов отверток, представленных выше, есть еще масса различных по форме типов ключей. В магазинах вы можете приобрести специализированные наборы: универсальную ручку и сменные насадки различной формы. Количество элементов в некоторых «сборниках» достигает до 30 штук.

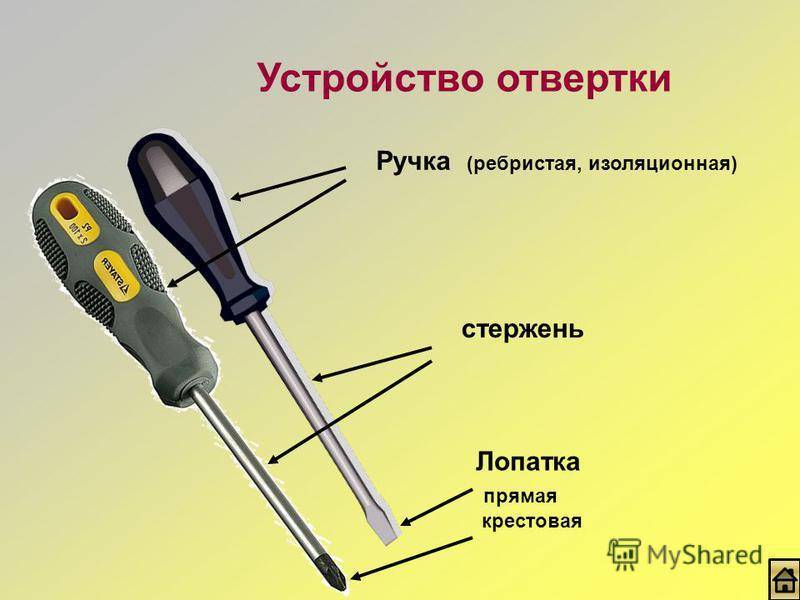

Устройство отвертки
Принцип работы отвертки базируется на ее конструкции, состоящей из рукоятки, стержня и наконечника. Глубина и ширина отверстий, в которые вкручиваются шурупы или саморезы, отличаются для разных поверхностей и заготовок.
Поэтому назначение инструмента определяет его форма и размеры инструмента.
Детали отвертки:
Стержень –
позволяет подобрать отвертку под параметры предстоящей работы. Чем он длиннее, тем большая глубина заготовки ему доступна.
При этом в узких и труднодоступных местах длинный стержень является недостатком, так как не позволяет корректно ввести инструмент.
Наконечник или шлиц
– рабочая часть отвертки, расположенная на кончике стержня. Форма шлица совмещается с рисками на головке шурупов. Если саморезы оснащены рисками в форме креста, то у шурупов вариаций формы намного больше.
Под каждую из них предназначен индивидуальный шлиц.
Ручка
– обеспечивает удобство использования инструмента. Существуют и дополнительные функции, связанные с эргономичностью и индикацией.
Отвертка в собранном виде работает так:
- Шлиц вставляется в риски шурупа.
- Движение ручки по часовой стрелке – вкручивание.
- Движение против часовой стрелки – выкручивание.
- Дополнительные функции включаются кнопкой, расположенной в верхней или средней части рукоятки.
Основные виды отверток

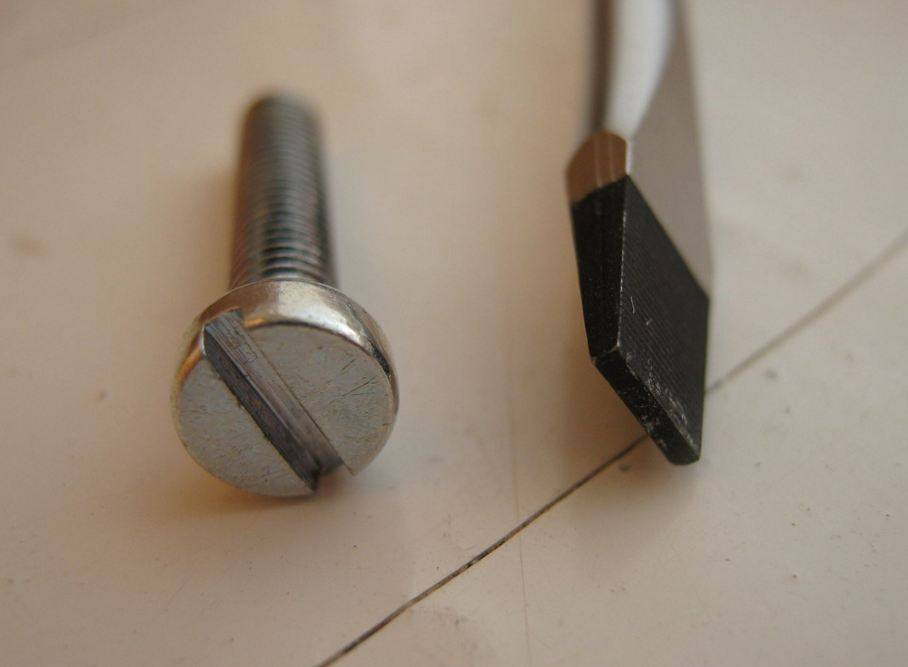

Прямой шлиц.
Первоначальный тип наконечника, изобретенный многие столетия назад (есть свидетельства о применении подобного инструмента в середине XV века), и применяющийся по сей день без особых изменений.
Главное достоинство такого крепежа – универсальность. Если толщина шлица отвертки не превышает ширину прорези винта – можно использовать инструмент более широкий, чем винт.
Еще одно немаловажное преимущество – при создании мощного крутящего момента, нет необходимости вдавливать отвертку в шлиц крепежа. Плоская поверхность хорошо держится в пазу и не выталкивается наружу
Важно! Это условие справедливо лишь в случае, когда ширина отвертки не менее ¾ диаметра головки винта. Также желательно, чтобы люфт был минимальным.. При наличии качественной ухватистой рукоятки, можно приложить высокое усилие без помощи дополнительных приспособлений
И все же, для увеличения крутящего момента, жало отвертки может быть снабжено шестигранником или квадратом под ключ

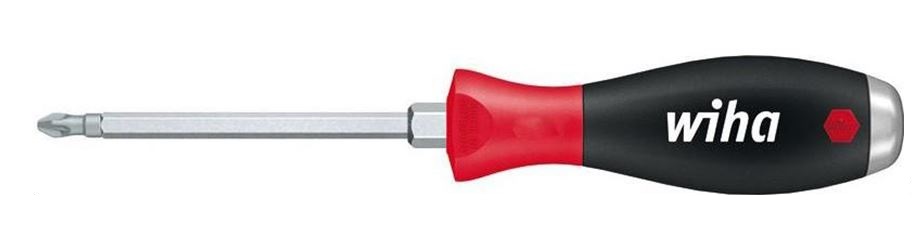

При наличии качественной ухватистой рукоятки, можно приложить высокое усилие без помощи дополнительных приспособлений. И все же, для увеличения крутящего момента, жало отвертки может быть снабжено шестигранником или квадратом под ключ.
Помимо традиционного применения (закручивание/откручивание крепежных элементов), отвертка с прямым шлицом применяется для подстроечных работ в электросхемах, открывания замковых соединений со шлицевым пазом. Инструмент широко применяется для различных отладочных работ в механических устройствах (натяжение пружин, совмещение подвижных элементов).
Удобство этого вида шлица еще и в том, что при отсутствии отвертки можно воспользоваться любым прочным и плоским предметом. Не сильно затянутый винт можно открутить ножом, стальной линейкой, монеткой и даже ногтем.
К недостаткам можно отнести слабую устойчивость. Такие типы отверток выскальзывают из шлица при небольшом перекосе и появлении бокового усилия. Это недостаток конструкции – фиксация производится лишь в одной плоскости, поперек плоской грани. Перемещение вдоль шлица ничем не ограничено.
Отвертка – незаменимый инструмент при многих видах работ. С ее помощью можно и мебель собрать, и плинтуса на стене закрепить, и люстру повесить. Но в каждом случае потребуются разные виды отверток. Наша статья поможет разобраться в том какие бывают отвертки, стоит ли покупать наборы с разными магнитными насадками или достаточно традиционных плоской и крестовой отверток.
Обслуживание и уход
Кроме откручивания-закручивания крепежа,
отвертка используется также, если нужно, например, поддеть съемные пластиковые панели, соскоблить краску или грязь с какой-либо поверхности, отделить прикипевшие прокладки. Еще инструмент нередко выполняет функцию стамески или зубила. В любом случае он изнашивается. Если не удается открутить винт, проверьте заточку рабочей части отвертки.
Затачивается отвертка, как коньки, и конец должен быть притупленным. Крестообразную отвертку заточить сложно, но небольшой запас длины граней позволяет это сделать. Заточка производится ограниченное количество раз и при крайней необходимости.
А также можно намагнитить инструмент. Отвертка с магнитным концом очень удобна, так как фиксирует крепеж до закручивания. Еще с помощью этого инструмента достают закатившиеся в уголки винты. Многие отвертки продаются с намагниченным жалом. Чтобы намагнитить обыкновенную отвертку, оставьте ее на продолжительное время возле мощного магнита. Еще лучше, если отвертка хранится на магните.
